Как поставить вентилятор печки на ваз 2107

Самостоятельно меняем вентилятор печки на ВАЗ 2107

Если в поездке у владельца ВАЗ 2107 откажет отопитель, ни к чему хорошему это не приведёт, особенно когда на улице тридцатиградусный мороз. Добраться до дома в такой ситуации, разумеется, возможно, но такая поездка запомнится надолго, причём воспоминания будут не из приятных. Чаще всего отопитель выходит из строя из-за поломки печного вентилятора. Это деталь, которую автовладелец вполне может поменять своими руками. Попробуем разобраться, как это сделать лучше всего.

Назначение отопительного вентилятора на ВАЗ 2107

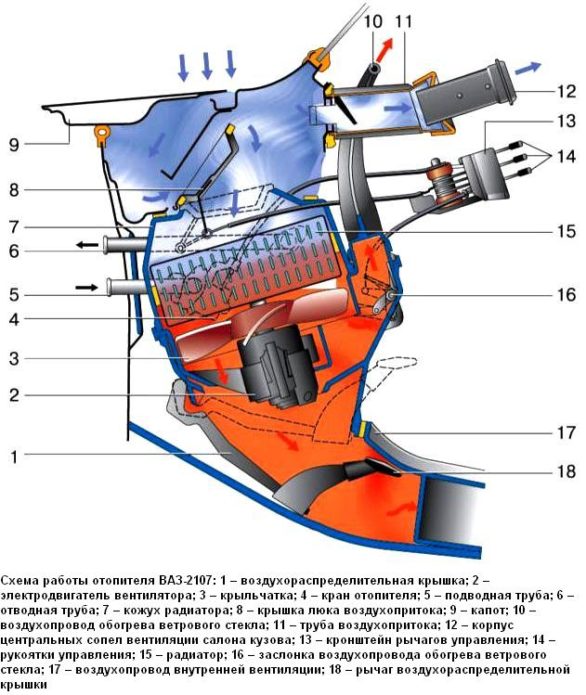

Главная задача отопительного вентилятора — обдувать горячий печной радиатор и через специальные воздуховоды нагнетать тёплый воздух в салон ВАЗ 2107, обогревая его. Вентилятор выполнен из обычного пластика и приводится в действие небольшим электромотором.

Вентилятор печки на ВАЗ 2107 выполнен из пластика и не отличается высокой прочностью

Как пластик, так и электромотор не отличаются высокой надёжностью, так что автовладельцам приходится тщательно следить за состоянием этих деталей, чтобы они не отказали в самый неподходящий момент.

Расположение печного вентилятора

Отопительный вентилятор ВАЗ 2107 располагается под центральной панелью, за кожухом отопителя.

Отопительная система ВАЗ 2107 довольно сложна, так что добраться до вентилятора непросто

То есть для того, чтобы до него добраться, автовладельцу придётся разобрать центральную панель машины, а потом извлечь печной кожух. Без этих предварительных операций замена отопительного вентилятора невозможна.

Причины и признаки поломки отопительного вентилятора

Список причин, по которым печной вентилятор ВАЗ 2107 может сломаться, невелик. Вот он:

  • поломка лопасти в крыльчатке. Как уже говорилось выше, крыльчатка печного вентилятора на ВАЗ 2107 ненадёжна, поскольку выполнена из очень хрупкого пластика. Что ещё хуже, хрупкость этого материала повышается на холоде. Поэтому не стоит удивляться тому, что крыльчатка ломается в самый сильный мороз; Как правило, пластиковые лопасти в крыльчатке ВАЗ 2107 ломаются под корень
  • поломка моторчика. Крыльчатка крепится на небольшом штоке, а он, в свою очередь, вмонтирован в электромотор. Как и любой другой агрегат, электромотор может выйти из строя. Обычно это происходит из-за резких скачков напряжения в бортовой сети машины. Ещё это может произойти из-за того, что моторчик просто выработал свой ресурс (обычно у него выходят из строя щётки, снимающие заряд с обмоток ротора). Если щётки в моторчике ВАЗ 2107 износились, вентилятор вращаться не будет

Признаки, по которым можно распознать поломку отопительного вентилятора, тоже хорошо известны. Перечислим их:

  • после включения отопителя вентилятор не шумит. Это значит, что либо моторчик сломался, либо он исправен, но подача тока на него нарушена. Обычно это происходит из-за перегорания предохранителя, отвечающего за этот участок бортовой электросети автомобиля;
  • вращение отопительного вентилятора сопровождается громким скрежетом или треском. Это означает, что кусок лопасти откололся от крыльчатки и бьёт по внутренней стороне печного кожуха;
  • печной вентилятор вращается с громким непрерывным скрипом, который усиливается по мере увеличения оборотов. Источник скрипа — втулка в вентиляторе. Со временем она изнашивается, и на вентиляторе появляется люфт, из-за которого и возникает характерный скрип.

О смазке отопительного вентилятора ВАЗ 2107

Если коротко, смазка вентилятора на ВАЗ 2107 — занятие бессмысленное. Теперь подробнее. Все отопительные вентиляторы на ВАЗ 2107, независимо от года выпуска автомобиля, комплектуются только втулочными подшипниками. Как уже было сказано выше, втулка со временем изнашивается и начинает пронзительно скрипеть. Если люфт, возникший из-за износа втулки, небольшой, то скрип получится устранить с помощью смазки. Но это лишь временная мера, которая ни к чему не приведёт, потому что очень скоро смазка выработается, люфт увеличится, а вентилятор снова заскрипит. Поэтому единственным рациональным вариантом в этой ситуации является замена печного вентилятора новым. Причём желательно, чтобы новый вентилятор был оборудован не втулочным, а шариковым подшипником, который прослужит вдвое дольше.

Читать еще:  Колпаки ваз 2112 оригинал

Кстати, о вентиляторах с шариковыми подшипниками. В последнее время найти их в продаже стало чрезвычайно непросто. Чем это обусловлено, сказать трудно. Возможно, это связано с почтенным возрастом самой машины, которую давным-давно сняли с производства. Так что автовладельцам в поисках необходимых запчастей всё чаще приходится пускаться на самые разнообразные хитрости. К примеру, один мой знакомый водитель додумался заказать печной вентилятор… на «Алиэкспрессе»! Когда я об этом услышал, то не поверил. В ответ человек достал смартфон и показал мне аукционные лоты с вентиляторами. Откуда взялись вазовские вентиляторы на китайском интернет-аукционе — большая загадка. Но факт остаётся фактом. К слову, стоят они там всего на треть дороже отечественных. Вероятно, это доплата за доставку (хотя на сайте гордо заявлено, что доставка бесплатна). До нашей страны посылка идёт в среднем полтора месяца.

Замена отопительного вентилятора на ВАЗ 2107

Перед началом работы следует подобрать всё необходимое. Вот что нам понадобится:

  • отвёртки (крестовая и плоская);
  • ключи (комплект рожковых и торцовых);
  • новый печной вентилятор для ВАЗ 2107.

Последовательность действий

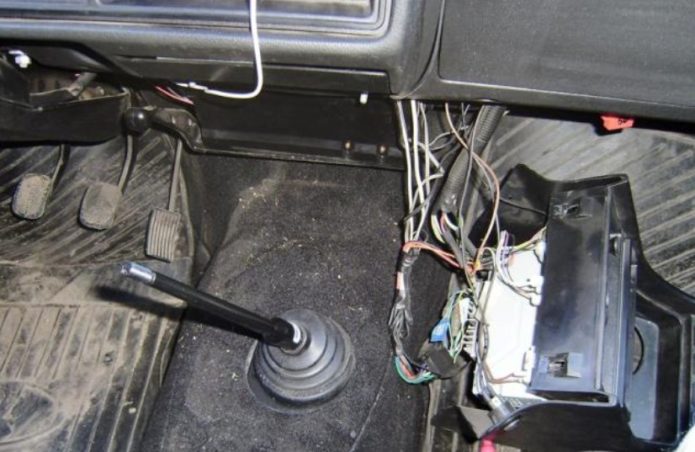

Сначала необходимо провести одну подготовительную операцию: убрать рычаг переключения передач. В ВАЗ 2107 он создаёт серьёзные проблемы при демонтаже печного вентилятора. Затем следует вынуть магнитолу из её ниши. Крепится она на двух саморезах. Вынимая магнитолу, не стоит забывать о проводах, которые находятся за ней. Устройство аккуратно выдвигается из ниши так, чтобы в образовавшуюся щель между магнитолой и передней панелью можно было просунуть руку и вынуть все колодки с проводами, расположенные на задней крышке магнитолы.

  1. Теперь с помощью крестовой отвёртки откручивается полка, расположенная перед пассажиром. Крепится она на четырёх саморезах. Полка в салоне ВАЗ 2107 держится всего на четырёх саморезах
  2. Далее снимается консоль с прикуривателем. Она аккуратно поддевается в левом нижнем углу плоской отвёрткой и отгибается на себя до характерного щелчка. То же самое делается и с другими углами, после чего панель извлекается из ниши. Для снятие панели прикуривателя ВАЗ 2107 её придётся аккуратно поддеть отвёрткой
  3. За ней находятся провода, которые отсоединяются от панели вручную. Перед отключением проводов настоятельно рекомендуется нанести на них какие-нибудь метки, чтобы при обратной сборке ничего не перепутать. В верхней части ниши есть две крепёжных гайки на 10. Их удобнее всего откручивать торцовой головкой. Гайки на кожухе ВАЗ 2107 удобнее всего откручивать торцовой головкой на 10
  4. Над панелью с прикуривателем есть ещё одна панель, с кнопками. Она снизу поддевается плоской отвёрткой и отгибается вверх. Под ней есть два шурупа с шайбами, которые выкручиваются крестовой отвёрткой. Добраться до шурупов под кнопками можно только отогнув панель отвёрткой
  5. Теперь панель прикуривателя полностью освобождена от крепежа, и её можно вынуть и положить на пол салона. Убрав весь крепёж, панель лучше положить на пол, справа от рычага переключения скоростей
  6. Следующий этап — отсоединение воздуховодов. Они держатся на плоских пластиковых защёлках, которые легко отгибаются плоской отвёрткой. Защёлки на воздуховоде ваз 2107 выполнены из очень хрупкого белого пластика
  7. После снятия воздуховодов открывается доступ к самому отопителю ВАЗ 2107, а точнее, к его нижней части. На ней есть четыре стальных защёлки: две слева, две справа. При наличии определённых навыков защёлки можно отогнуть пальцами. Если не получается, то придётся вновь воспользоваться плоской отвёрткой (тут же следует отметить, что орудовать отвёрткой нужно как можно аккуратнее, так как при отгибании защёлки выскакивают из своих гнёзд и улетают неизвестно куда). При отгибании этих защёлок необходимо соблюдать крайнюю осторожность
  8. Доступ к электромотору и вентилятору открыт. Моторчик с прикреплённым к нему вентилятором удерживается на двух стальных защёлках, расположенных сверху и снизу. Отогнуть их руками невозможно, так что без отвёртки не обойтись (причём жало отвёртки должно быть очень тонким и узким, так как другое просто не пройдёт в прорезь защёлки). Защёлки на отопительном моторчике ВАЗ 2107 лучше открывать длинной и очень тонкой отвёрткой

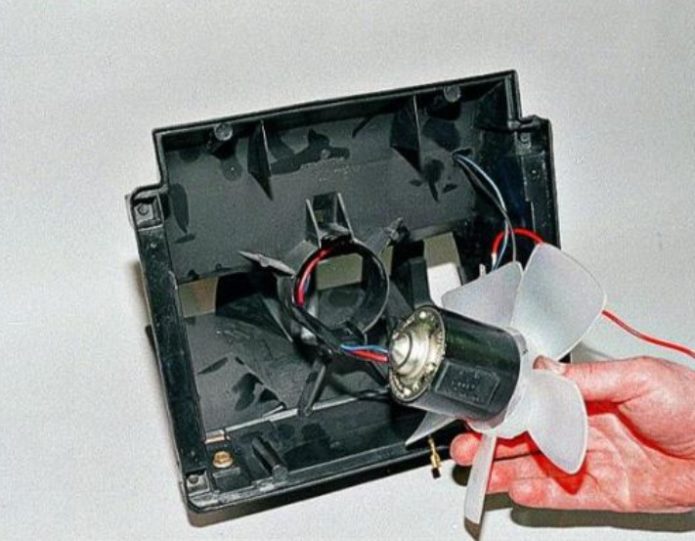

  9. Свободный от крепежа моторчик с вентилятором извлекается и заменяется новым. После этого производится обратная сборка отопительной системы ВАЗ 2107. Печной вентилятор ВАЗ 2107 освобождён от крепежа и снимается вместе с моторчиком

Видео: самостоятельно меняем вентилятор печки на «классике» (ВАЗ 2101–2107)

Важные моменты

При замене отопительного вентилятора на ВАЗ 2107 следует помнить о нескольких важных нюансах, пренебрежение которыми может свести всю работу насмарку. Вот они:

  • при отгибании пластиковых защёлок на центральной панели и на панели прикуривателя, больших усилий прилагать не нужно, так как выполнены эти защёлки из того же хрупкого пластика, что и отопительный вентилятор. Они очень легко ломаются, особенно если ремонт производится на морозе;
  • извлекать моторчик после открытия защёлок нужно очень осторожно. Позади него находятся провода с контактными колодками. Если неаккуратно дёрнуть за такой провод, его контактная колодка может треснуть, поскольку она очень тонкая. Найти эту запчасть в продаже не представляется возможным. Поэтому треснувшие кусочки пластика придётся склеивать с помощью универсального клея. Всего этого можно избежать, если действовать аккуратно и не торопясь.
Читать еще:  Подключение сабвуфера ваз 2114

Итак, поменять печной вентилятор на «семёрке» вполне можно и своими руками. Это под силу даже начинающему водителю, имеющему некоторое представление о работе автомобильных отопительных систем. Всё, что необходимо сделать — набраться терпения и действовать в точности с приведённой выше инструкцией.

Замена моторчика печки ВАЗ 2107.

Здравствуйте. Со временем у моторчика печки высыхает смазка во втулках, что является причиной скрипа, свиста или воя. Или же печка вообще перестаёт дуть из-за того, что обмотки моторчика печки сгорели. В этих случаях производится замена моторчика печки ВАЗ 2107 и о том как это сделать, читайте далее. Не рекомендую смазывать втулки моторчика печки т.к. эффекта хватит не на долго, а процедура снятия моторчика довольно длительная. Лучше сразу его заменить, да бы не лазить в одно и то же место два раза.

Как понять, что не работает именно моторчик печки, а не сломалась кнопка переключения или сгорел предохранитель, читайте в статье «Не работает вентилятор печки ВАЗ 2107»

Как снять вентилятор печки ВАЗ 2107.

И так, начнём с того, что снимем магнитолу, если она у Вас есть. Следующий шаг -снятие бороды. Последовательность действий для её снятия:

  1. Откручиваем 4 самореза полки, которая находится у ног с пассажирской стороны.
  2. Снимаем панель с часами и прикуривателем.
  3. Откручиваем две гайки на 10.
  4. Откручиваем два шурупа вкрученных в тоннель.
  5. Отсоединяем колодки от кнопок и борода снята.

Давайте покажу фотографии где и что нужно откручивать.

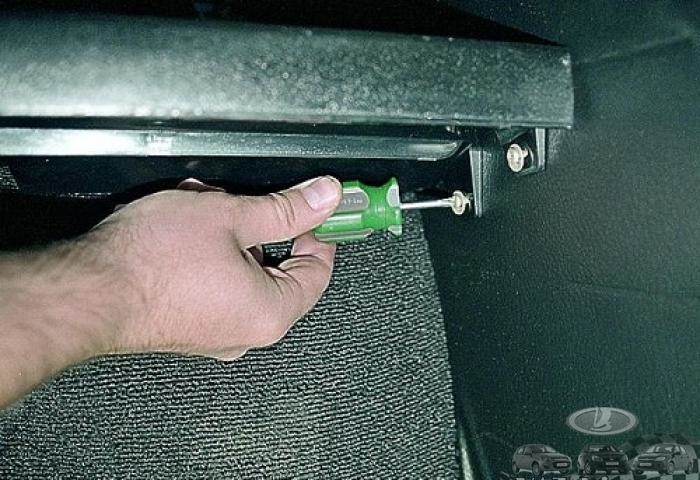

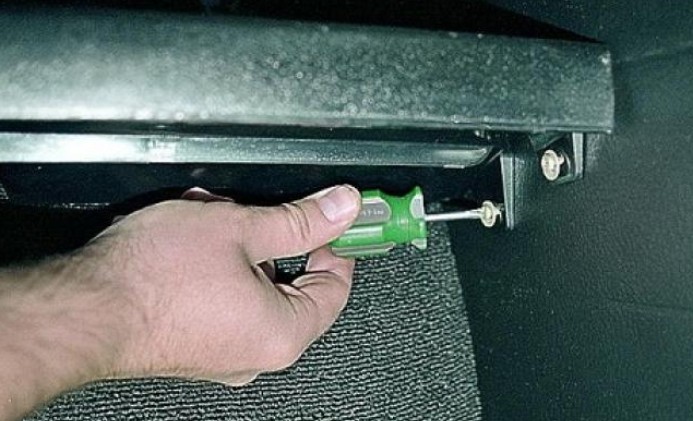

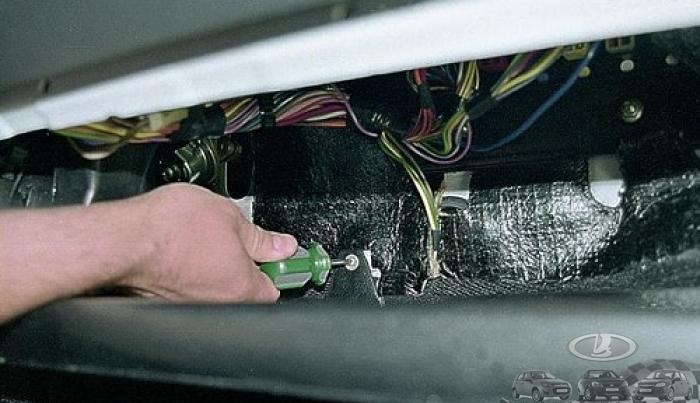

Откручиваем четыре самореза, крепящие полку.

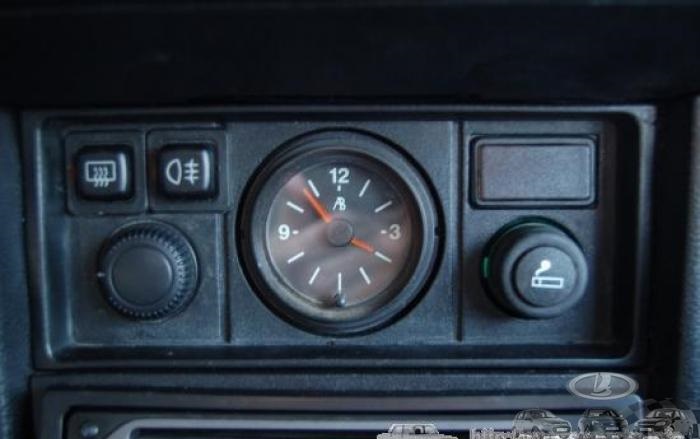

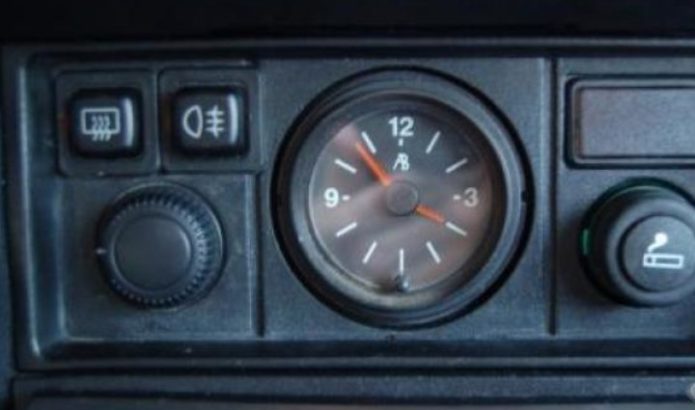

Снимаем панель с часами и прикуривателем поддев её плоской отвёрткой с двух сторон и вытащив на себя.

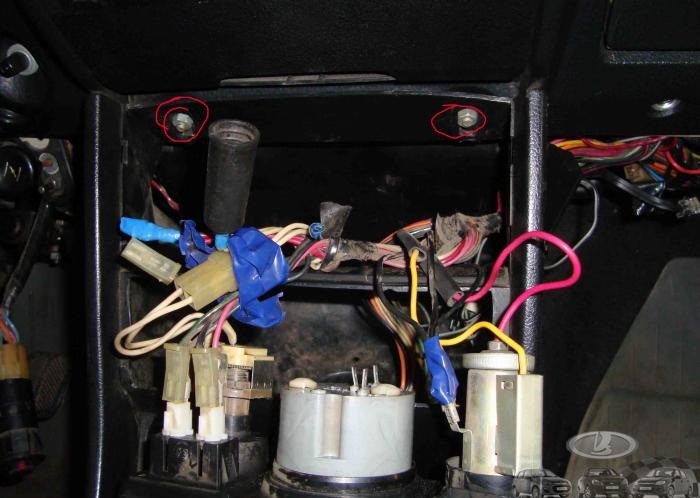

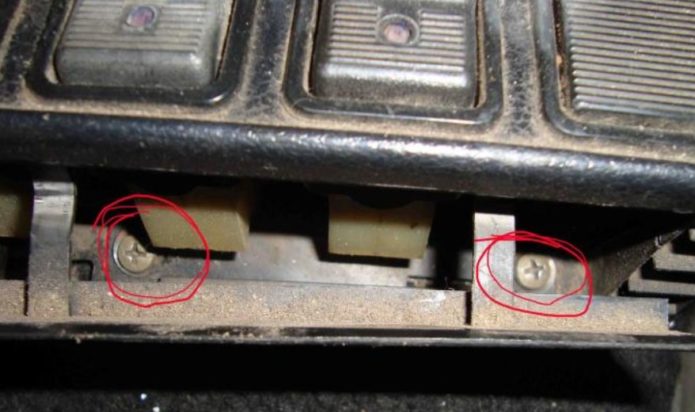

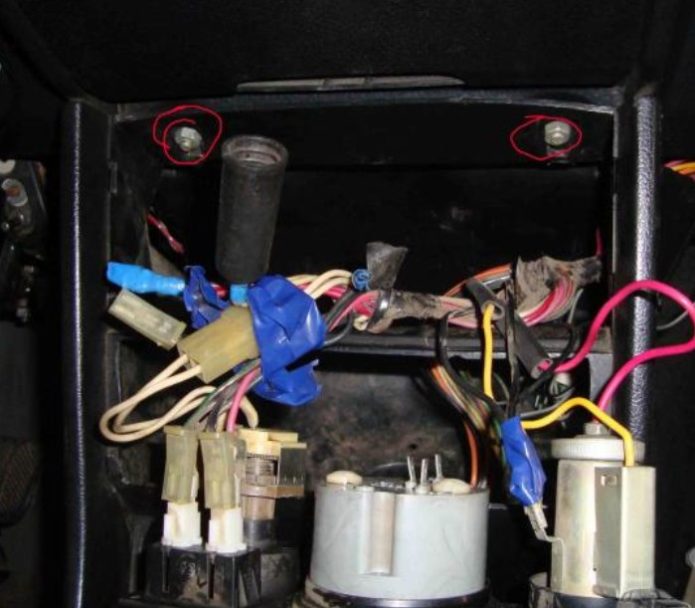

Отцепляем все провода от панели с часами и откручиваем две гайки на 10.

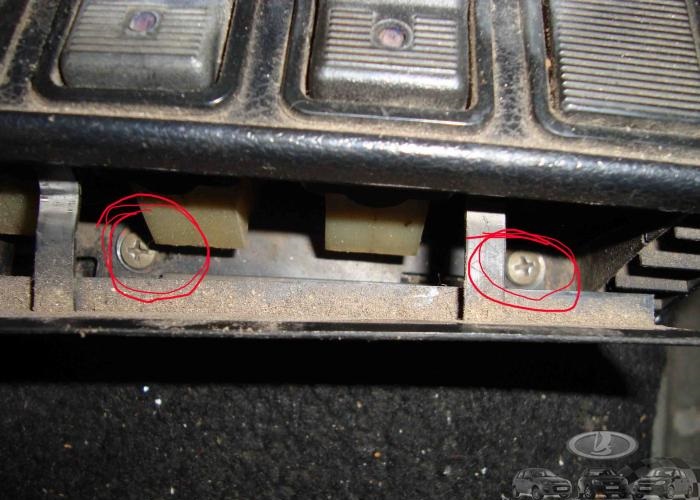

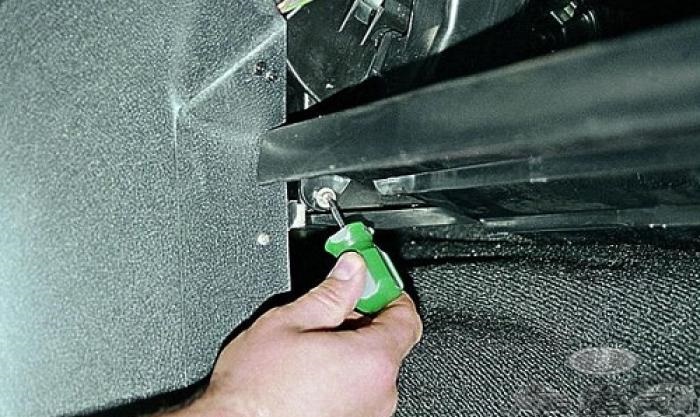

Теперь снизу, где расположены кнопки, со стороны смотрящей на задних пассажиров имеется пластиковая заглушка. Отковыриваем её плоской отвёрткой и видим два винта. Откручиваем их.

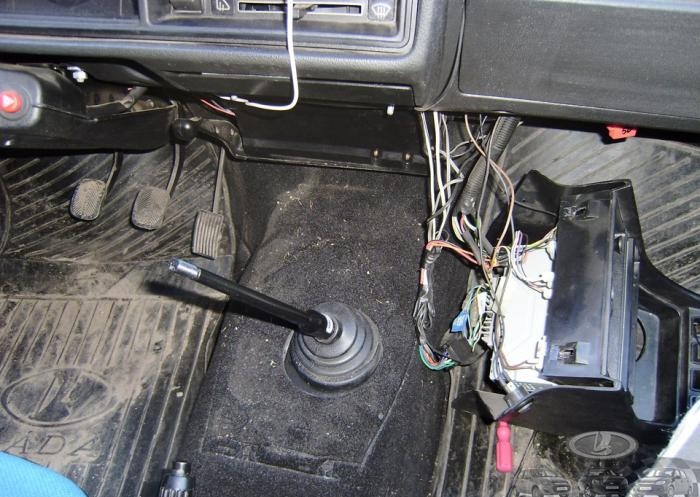

Отсоединяем провода от кнопок и отодвигаем бороду в сторону, теперь её ничего не держит.

Вот и виден корпус вентилятора печки . Что бы его достать нужно сначала отсоединить боковые воздуховоды.

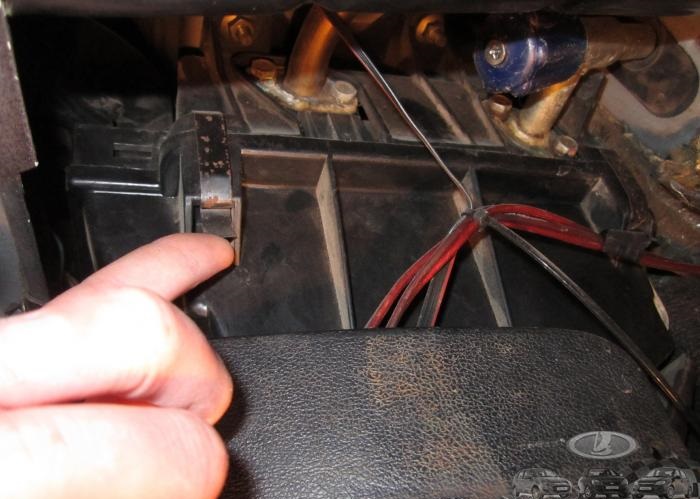

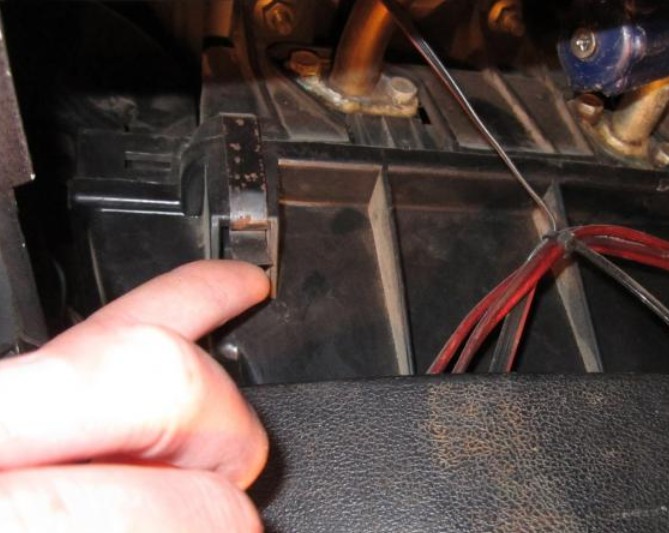

Моторчик печки находится в нижней части корпуса. Чтобы его достать плоской отвёрткой аккуратно отсоединяем четыре железные скобки. При снятии скобок будьте внимательны! Они могут улететь и потеряться!

После снятия скобок корпус печки просто вытаскивается на себя.

Полностью вытащить корпус нам помешают провода идущие к моторчику печки. Отсоединяем их.

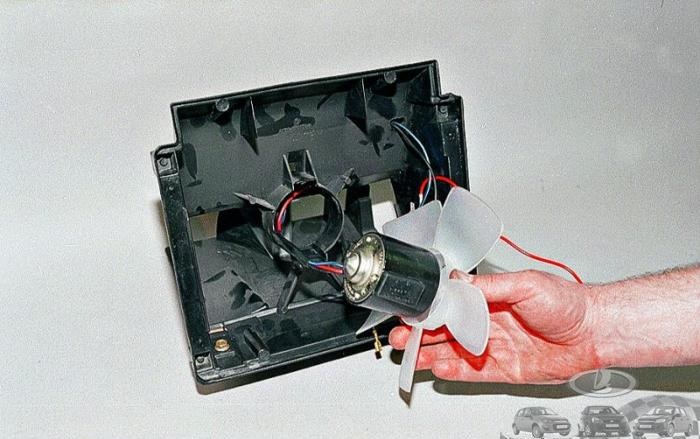

Моторчик крепится к корпусу двумя железными скобками, отщёлкиваем их и всё готово! Можно производить замену вентилятора печки ВАЗ 2107.

Как поставить моторчик печки ВАЗ 2107.

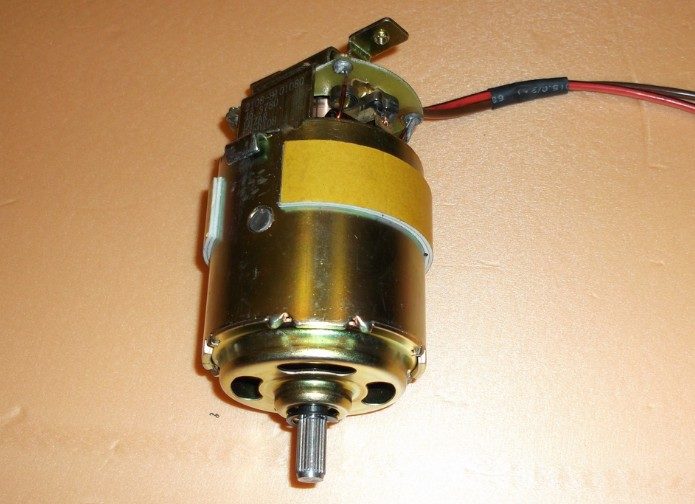

Если перед вами стоит выбор: поставить дешёвый и на втулках или подороже но на подшипниках — выбирайте лучше моторчик на подшипниках, он немного тише втулочного и прослужит гораздо дольше.

Перед установкой нового моторчика убедитесь, что в втулках или подшипниках есть смазка, если её нет или мало, то втулки смазываются силиконовой смазкой, а подшипники обычным литолом.

Замена и сборка производится в обратном сборке порядке.

На этом всё! Если у Вас остались вопросы, задавайте их в комментариях.

Как самостоятельно заменить вентилятор отопителя на ВАЗ 2107

В редких случаях у владельцев ВАЗ 2107 возникает необходимость заменить вентилятор печки. В отличие от других моделей, ВАЗ 2107 имеет более разветвленную систему обдува, следовательно, замена двигателя вентилятора несколько усложнена. Но не стоит отчаиваться, усложнена не означает невозможна. Просто замена потребует сделать несколько дополнительных телодвижений, только и всего.

Выполнение этой задачи потребует минимума инструментов и приспособлений:

  • Ключ на 7;
  • Ключ на 10;
  • Плоская отвертка;
  • Крестообразная отвертка;
  • Круглогубцы.

Для начала работы необходимо снятие панели приборов ВАЗ 2107. Без этого получить доступ к корпусу вентилятора отопителя не представляется возможным. Далее, последует снятие полки и вещевого ящика. Подготовительные мероприятия выполнены, можно переходить к выполнению основной задачи.

При помощи ключа на 7 отпускаем кожух тросика управления воздушными заслонками печки, снимаем петлю тросика с рычага.

Ключом на 10 откручиваем гайку крепления корпуса отопителя, правый и левый воздуховоды. Плоской отверткой очень аккуратно извлекаем оба воздуховода из корпуса печки.

Читать еще:  Как снять высокую торпеду ваз 2109

В случае повреждения одного из элементов системы обдува, следует их сразу же отремонтировать или поменять. Той же отверткой следует снять защелки, которые удерживают вентилятор на радиаторе печки.

Теперь можно извлечь вентилятор из корпуса отопителя, предварительно отсоединив клеммы проводов от резистора. Чтобы заменить двигатель, необходимо предварительно снять крыльчатку. Для этого круглогубцами снимаем стопорное кольцо и регулировочные шайбы. Крыльчатка теперь держится на валу только за счет плотной посадки. Аккуратно снимаем ее, стараясь не повредить лопасти, ведь замена крыльчатки не планировалась.

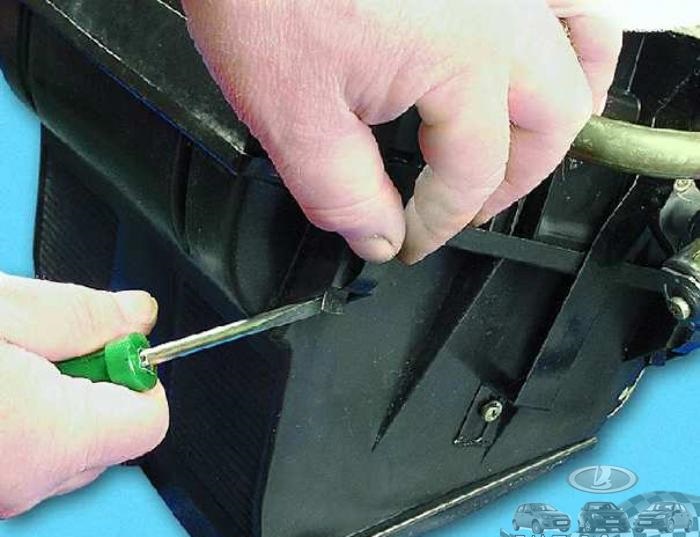

Плоской отверткой или круглогубцами выполняется снятие пружинных пластин, удерживающих вентилятор в корпусе.

Можно вынимать его, предварительно продев провода питания через отверстия. Обычно при неисправном двигателе вентилятора просто выполняется замена на новый.

В редких случаях может возникнуть необходимость в его разборке, например, для чистки коллектора, смазки высохших подшипников.

Установка нового двигателя производится в обратной последовательности, как и сборка вентилятора, корпуса отопителя, системы воздуховодов. Перед установкой вентилятора, рекомендуется проверить его работоспособность путем подключения его напрямую к бортовой сети ВАЗ 2107. Это поможет избежать лишне работы на тот случай, если в схеме подключения была допущена ошибка или вам достался бракованный (нерабочий) вентилятор.

В разобранном состоянии открывается доступ к радиатору отопителя и крану ВАЗ 2107. Следует воспользоваться случаем и выполнить их осмотр и диагностику на предмет отсутствия повреждений, нарушения герметичности, признаков возможного выхода крана со строя. Это поможет избежать лишней работы, такой, как снятие панели приборов, разборка и сборка корпуса печки и т.д. В случае обнаружения проблем с радиатором или краном, выполняется и их замена тоже.

Как правильно снять вентилятор печки ВАЗ-2107 самому

Как правильно снять вентилятор с печки автомашины ВАЗ-2107 (инжектор)? Такой вопрос довольно нечасто задают владельцы этого крайне надежного, ставшего уже классическим, изделия Волжского автозавода.

Данная операция довольно трудоемкая, поскольку система обогрева у «семерки» достаточно разветвленная. Тем не менее ничего невозможного нет, и потому при должном старании и аккуратности замена вентилятора производится даже неподготовленным человеком.

Инструменты

Чтобы не тратить время на поиски необходимого в процессе снятия вентилятора, подготовьте следующие инструменты заранее:

  • плоскую и крестовидную отвертки;
  • ключи на 7 миллиметров и на 10;
  • круглогубцы.

Подготовительные работы

Не снимая торпеды, достать из ВАЗ-2107 вентилятор не получится, как бы вы ни старались. Потому придется ее разобрать. Для этого:

  • отключаем от АКБ минусовый разъем;
  • снимаем полку у переднего пассажирского сиденья;
  • извлекаем бардачок.

Убираем рычаги регулятора нагрева салона, пока не снимая панели. Действуйте осторожно – они очень хрупкие. Затем полностью отключаем все клеммы от установленных на ней электроприборов и лишь после этого демонтируем торпеду окончательно.

Снятие вентилятора

Воспользовавшись 7-миллиметровым ключом немного ослабляют хомутик приводного троса регулятора заслонок отопителя и снимают его петельку с рычажка.

Ключом «десяткой» выкручивают гайку удерживающую фиксатор обогревателя, а также оба воздушных рукава. Последние крайне осторожно извлекают из корпуса собственно печки. Эти элементы очень легко повреждаются – если эта неприятность случилась, то дефекты необходимо немедленно устранить или полностью заменить воздуховоды на новые.

Плоской отверткой отжимают защелки, удерживающие сам вентилятор на поверхности радиатора. Затем отсоединяют питающие электродвигатель клеммы и лишь тогда весь узел можно вытащить.

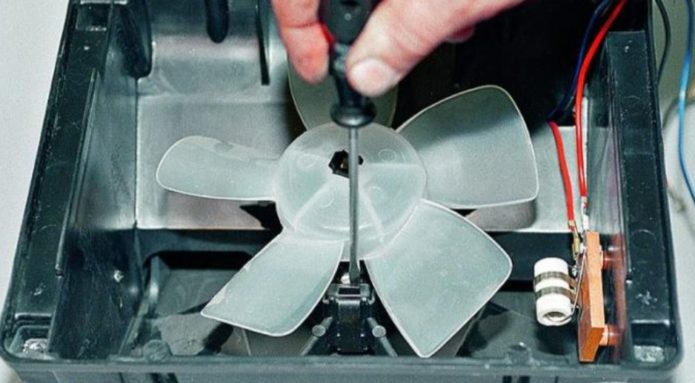

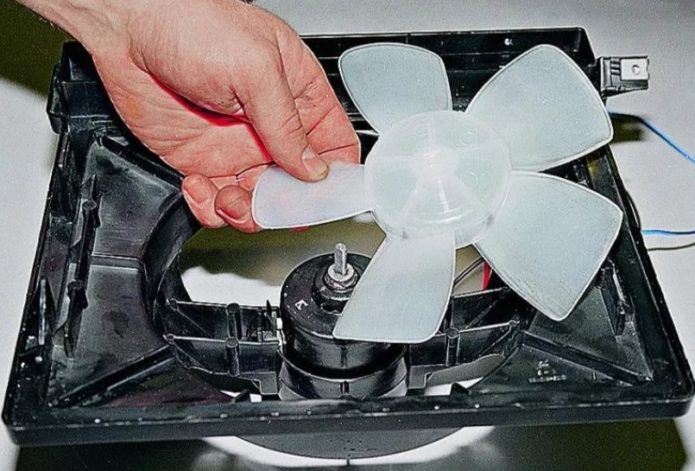

Как правило, у вентилятора требуется еще снять моторчик. Перед его заменой нужно удалить крыльчатку. Здесь понадобятся круглогубцы. Ими вытаскивают стопорящее колечко, а также шайбы регулировочные.

Лопасти после этого будут удерживаться на месте только за счет плотного прилегания к оси. Их также следует демонтировать крайне аккуратно, так как они довольно ломкие. Покончив с этим этапом, приступают к извлечению собственно вентилятора из корпуса. При помощи отвертки отсоедините все пружинные пластины, и он легко достанется.

При полной поломке электромоторчика его не ремонтируют, а просто заменяют – стоит он не очень дорого.

Разбирать его имеет смысл лишь в случае, если требуется:

  • прочистить коллектор;
  • удалить старую засохшую уже смазку на подшипниках.

Установка

Новый электропривод монтируется в обратном порядке. Не забудьте перед установкой обязательно проверить работоспособность купленного узла. Это позволит избежать лишних действий по повторной разборке отопителя. Проверить, функционирует ли двигатель нетр удно, достаточно подключить его к установленному на машине аккумулятору напрямую.

Производя замену вентилятора, имеет смысл также осмотреть и другие элементы системы обогрева вашей «семерки». Убедитесь, что:

  • повреждений на них нет;
  • герметичность не нарушена.

Особое внимание уделите кранику отопителя и радиатору. Своевременное обнаружение проблем позволит устранить их с минимальным расходом денег и времени.

Лучше с процессом познакомиться позволит это видео:
