4 ЭТАПА ЗАМЕНЫ РЕМНЯ ГРМ КАЛИНА 8 КЛАПАНОВ

Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы будем рассматривать, каким образом происходит замена ременя ГРМ Калина с 8-ми клапанным двигателем.

Для начала приведем схему установки ремня ГРМ Калины с двигателем 8 клапанов:

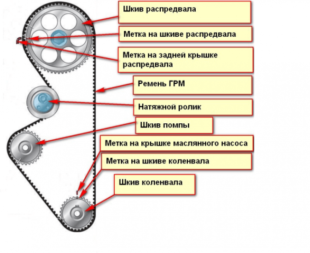

РИС.1 Привод ГРМ Калины 8 Кл и расположение меток

Как видно из схематического изображения в первую очередь надо правильно выставить метки на шкивах распредвала и коленвала.

На фото ниже, пожалуйста, смотрите положение этих меток:

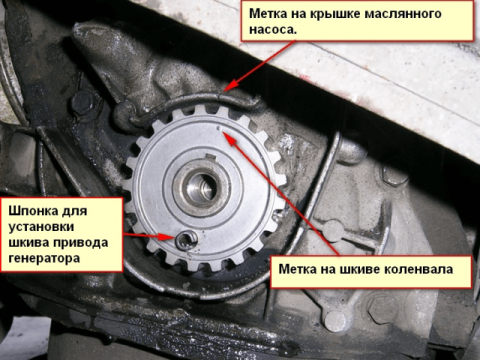

РИС.2 Шкив коленчатого вала на Калине 8 Кл

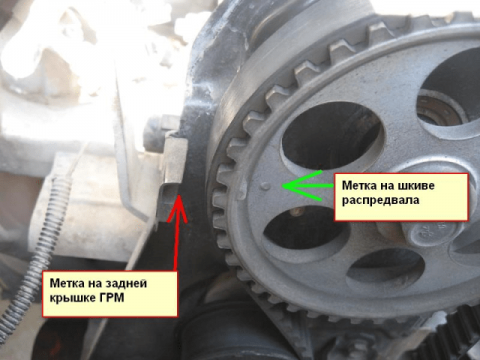

РИС.3 Шкив распредвала 8 клапанной Калины

ЭТАП 1

Загоняем автомобиль на смотровую яму и домкратом поднимаем переднее правое колесо. Снимаем колесо и, открыв капот, даём двигателю остыть. Желательно чтобы температура двигателя была примерно 60 градусов по Цельсию. Прежде чем добраться до ремня грм Калины, надо снять ремень генератора и его приводной шкив на коленвале.

Устройство привода генератора приведено на фото ниже:

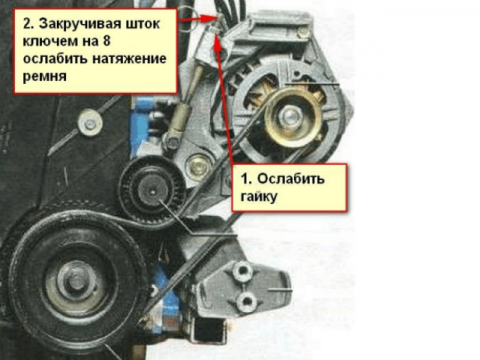

РИС.4 Установка ремня генератора 8 клапанной Калины

Как видно из фото, ремень генератора натянут при помощи ролика. Чтобы снять поликлиновый ремень, надо ослабить натяжение этого ролика. Для этого сначала надо ослабить контргайку штока ключом (на 19). Ослабляем контргайку и ключом (на 8) закручиваем сам шток до тех пор, пока ремень не ослабнет и появится возможность его снять. Дошла очередь до шкива привода генератора на коленвале. Для этого надо спуститься в яму и снять защиту «пыльник» двигателя с правой стороны. Также надо снять защиту маховика, которая закреплена тремя болтами (на 10) снизу двигателя, на корпусе коробки передач. Снимаем защиту и, просунув плоскую отвёртку между зубьями венца и корпусом кпп, застопорим маховик. Это нужно чтобы при откручивании болта не проворачивался коленвал. Болт (ключ на 17) затянут очень сильно, поэтому чтобы открутить, надо будет приложить некоторое усилие. Для этого лучше использовать торцевую головку с тем же размером и трубой в качестве рычага. Сорвав болт, откручиваем и снимаем шкив привода генератора.

ЭТАП 2

Выходим из ямы и снимаем верхнюю пластиковую защиту двигателя. Она крепится на четырёх клипсах к двигателю, надо просто аккуратно сдёрнуть её по очереди с каждой клипсы. Далее снимаем защитный кожух ремня грм Лады Калины. Для этого надо ключом (на 10) открутить три крепёжных болта. Один из них находится спереди кожуха, а два остальных сбоку. Открутив болты, снимаем кожух, и перед нами открылся весь привод газораспределительного механизма (см. фото).

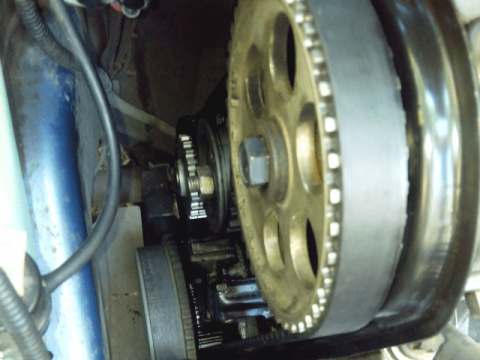

РИС.5 Привод ГРМ Калины 8 Кл

Вот сейчас наступил ответственный момент! Надо установить весь привод ремня грм Калины строго по меткам. Для этого надо взять торцевую головку (на 19), желательно с удлинителем и завернуть назад болт, который мы открутили при снятии шкива привода генератора.

Проворачиваем за этот болт коленвал по часовой стрелке до совпадения меток на шестернях коленвала и распредвала. Расположение этих меток были указаны на иллюстрациях выше.

Проворачивать лучше за коленвал, а с распредвалом этого делать нежелательно. Так делать нужно потому, что механизм грм Калины приводится в движение именно коленвалом, а не распредвалом.

Далее надо ключом (на 17) ослабить болт крепления натяжного ролика и ослабить натяжение ремня грм. Снимаем ремень и натяжной ролик, чтобы проверить состояние. Обычно при замене ремня грм Калины меняют и ролик, поскольку чаще всего подшипник на нем имеет хоть и небольшой, но люфт. А это недопустимо. Проверяем состояние помпы. Надо не снимая подёргать её за шкив, и если есть люфт, то лучше её сразу заменить.

Помпа, может быть, и поработает какое-то время, но потом всё равно выйдет из строя, а чтобы заменить её, надо опять вскрывать весь привод и менять. А бывает и так, что она заклинивает и из-за этого рвётся ремень. Приходится потом опять вскрывать всю эту систему и повторять всю работу заново. Целесообразно при этом проверить состояние сальников коленвала и распредвала. Для этого надо снять соответствующие шестерни и заднюю крышку газораспределительного механизма.

Проверив состояние сальников, при необходимости их поменяем, что избавит вас в дальнейшем от лишней работы.

ЭТАП 3

Итак! Мы сняли зубчатый ремень грм, проверили состояние помпы и сальников, при необходимости, заменили их новыми. Далее можем приступать к сборке привода ремня газораспределительного механизма Калины.

Устанавливаем на свои посадочные места снятые ранее шестерни распредвала и коленвала. Если в процессе их снятия метки сместились, то надо установить их строго по своим местам.

Прежде чем начать устанавливать новый ремень грм Калины, надо либо подсчитать количество зубьев, их должно быть 111, либо внимательно прочитать маркировку. Там должно быть указано их количество. Можно ещё просто сравнить новый ремень со старым, они должны иметь одинаковую длину. Важный момент! При установке зубчатого ремня грм надо внимательно следить за тем, чтобы в процессе установки метки оставались строго по своим местам.

Сначала надо надеть ремень на шкив коленвала. Затем на шкив распредвала, при этом надо с правой стороны распредвала натягивать ремень. Такое делается для того чтобы натяжным роликом можно было легче подтянуть привод. Устанавливаем натяжной ролик, прикручиваем, но не затягиваем. Он должен прилегать к обратной стороне ремня. Надеваем ремень на шкив помпы и натягиваем роликом, поворачивая его специальным ключом против часовой стрелки.

Для проверки натяжения ремня надо взять его с правой стороны распредвала и поворачивать вдоль себя. Правильно натянутый ремень должен поворачиваться на 90 градусов не больше и не меньше или прогибаться не более одного сантиметра при нажатии на него.

После того как ремень привода натянули уже можно затягивать болт крепления ролика. Вот здесь надо следить за тем, чтобы с правой стороны от шкива распредвала ремешок был должным образом натянут и не провисал.

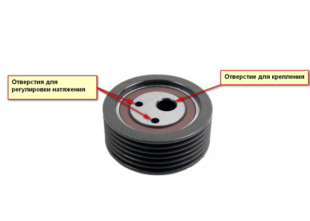

Фото ролика приведено ниже, там же показано с помощью каких отверстий нужно поворачивать ролик: РИС.6 Ролик натяжной на Калину 8 клапанную

Ключ для регулировки ролика:

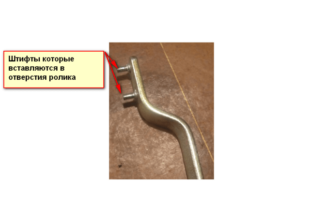

РИС.7 Ключ регулировки натяжного ролика

Ключом (на 17) проворачиваем коленчатый вал на три-четыре оборота, так чтобы шкив коленвала встал меткой на своё место. После этого опять проверяем их. Все метки должны стоять строго на своих местах.

ЭТАП 4

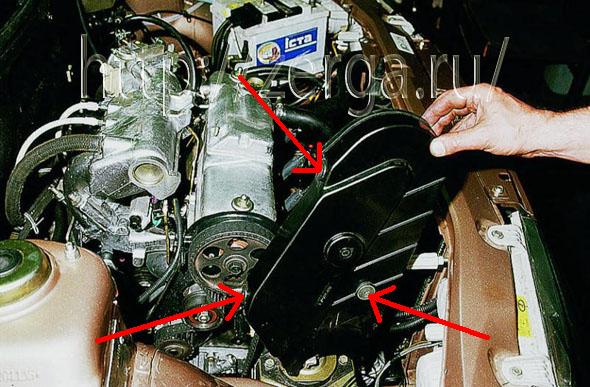

Устанавливаем на место защитный кожух привода газораспределительного механизма. Затягиваем три болта его крепления. Устанавливаем шкив привода генератора на коленчатый вал пазом на шпонку, которая показана на рисунке 2. На резьбу болта крепления шкива лучше нанести резьбовой герметик.

После этого, застопорив маховик отвёрткой, с усилием затягиваем этот болт. Устанавливаем ремень генератора Калины. Если старый ещё в хорошем состоянии, то ставим его. Но, лучше будет, если поставить новый. Ключом на 8 вращаем шток ролика против часовой стрелки -натягиваем ремень.

После этого закрепляем шток в натянутом положении контргайкой. Далее можно уже и завести для проверки двигатель. Если при этом нет никаких посторонних шумов, то все сделано правильно. Прикручиваем на место защиту маховика. Ставим на своё место защиту двигателя. Устанавливаем и закрепляем снятое колесо. Ставим на место верхнюю пластиковую защиту двигателя.

Затем можно садиться в машину, заводить мотор.

На этом, дорогой читатель блога, я заканчиваю писать эту статью и желаю вам благ и настроения! Напишите и вы в комментарии о замене ремня грм на своей Калине с 8-ю клапанами, и с какими трудностями столкнулись.

Авто-помощь

Советы для автомобилистов

Когда менять ремень ГРМ на Ладе Калине

Легковой автомобиль Лада Калина, первого поколения, выпускался чуть больше 8-ми лет (2004-2013 г.). Он комплектовался, как 8-ми клапанными двигателями (ВАЗ-21114) с рабочим объёмом 1,6 литра, так и 16-ти клапанными моторами (ВАЗ-11194 и ВАЗ-21126) с рабочим объёмом 1,4 и 1,6 литра. А с середины мая 2013 года выпускается второе поколение этих автомобилей.

При обрыве ремня газораспределительного механизма (ГРМ) на восьми клапанных двигателях не происходило встречи клапанов с поршнями кривошипно-шатунного механизма, а вот на 16-ти клапанных двигателях Лады Калины первого поколения, при такой неисправности, клапана загибает, а иногда даже, вдобавок ко всему, ломает поршень или загибает его юбку. Поэтому когда встаёт вопрос о замене ремня ГРМ, владельцам Калин, с 16-ти клапанными двигателями, необходимо руководствоваться инструкцией по техническому обслуживанию этого автомобиля, которая гласит, что менять ремень ГРМ необходимо на ТО-6 при пробеге в 75000 километров.

Но, нужно учитывать, что на срок службы ремня ГРМ сильно влияет состояние натяжного ролика и водяного насоса. Если, при работе двигателя, Вы услышите посторонние шумы, связанные с появлением люфтов в подшипниках выше указанных устройств, то ремень ГРМ необходимо менять вместе с натяжным роликом и водяным насосом независимо от числа пройденных километров. Кроме этого, необходимо знать, что бывают случаи продажи бракованных ремней ГРМ. Поэтому, после их замены, нужно периодически осматривать ремень ГРМ на предмет расслоения его краёв или появления трещин вдоль основания зубьев ремня.

Тем владельцам автомобилей Лада Калина, с 8-ми клапанными двигателями, которые знают, как заменить ремень ГРМ, можно не бояться его обрыва или срезания зубьев, если они имеют в багажнике комплект, состоящий из натяжного ролика и ремня ГРМ, а также необходимый инструмент, который понадобится для его замены. При умелых действиях на это потребуется порядка полутора часов работы в тёплое время года. Ну, а зимой, эксплуатировать автомобиль до тех пор, пока ремень ГРМ порвется, всё-таки не целесообразно.

По опыту эксплуатации автомобилей Лада Калина, ресурс работы натяжных роликов не превышает 80000 километров, а водяных насосов – 120000 километров. Поэтому, на новой Калине, рациональнее будет первый раз заменить ремень ГРМ и натяжной ролик при пробеге порядка 50-60 тысяч километров, а повторно менять ремень ГРМ, натяжной ролик и водяной насос при пробеге 110-120 тысяч километров.

Lada Granta и Kalina: проверка и замена ремня привода ГРМ 16-клапанного двигателя

На автомобиле Лада Гранта и Лада Калина проверку состояния ремня привода газораспределительного механизма (ГРМ) 16-клапанного двигателя проводим согласно регламенту технического обслуживания на холодном двигателе (15–35 °C) — через каждые 15 тыс. км пробега. Работа по замене ремня ГРМ в пределах пробега, определяемого регламентом, не предусмотрена, но если при осмотре будут обнаружены дефекты, то проделать операцию можно воспользовавшись нашей пошаговой инструкцией.

LADA > Granta

LADA > Kalina

Проверку состояния и регулировку натяжения ремня привода ГРМ проводим на холодном двигателе (15–35 °С). Для осмотра ремня следует демонтировать верхнюю крышку привода. При этом для удобства лучше снять бачок омывателя стекла.

Сн1ок

Снимок

На автомобиле с механической коробкой передач включаем пятую передачу, перекатываем автомобиль (либо вывешиваем правое переднее колесо и вращаем колесо по часовой стрелке). Осматриваем ремень привода ГРМ. На автомобиле с автоматической коробкой передач для осмотра ремня снимаем правое переднее колесо и правый грязезащитный щиток моторного отсека.

89888жж

Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений резины от тканевого каркаса. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно быть расслоений и разлохмачиваний. При обнаружении дефектов или значительном несовпадении элементов контроля натяжения ремня (см. ниже) ремень необходимо заменить. Также следует поменять ремень при обнаружении на нем следов моторного масла (перед монтажом нового ремня нужно устранить причину попадания масла на ремень), при замене одного из роликов или насоса охлаждающей жидкости.

Внимание! При выходе из строя ремня привода ГРМ (при обрыве или срезании зубьев) может произойти контакт клапанов с поршнями из-за рассогласования взаимного углового расположения коленчатого вала и распределительных валов. Как следствие, это приводит к дорогостоящему ремонту двигателя.

Проверяем натяжение ремня. Для этого проворачиваем коленчатый вал (см. выше) по часовой стрелке…

Снимокддддддддд

При нормальном натяжении ремня и с условием совпадения меток на шкивах…

Снимокшгггггггг

При нормальном состоянии ремня, но незначительном несовпадении выреза с выступом на натяжном ролике (не более чем на половину ширины выступа) необходимо отрегулировать натяжение ремня. Для этого…

ооооооо

Для натяжения ремня необходимо повернуть натяжной ролик против часовой стрелки, а для ослабления — по часовой стрелке. Для этого вставляем в пазы наружного диска ролика специальный ключ в виде двух стержней Ø4 мм, закрепленных к основанию ключа (расстояние между стержнями 18 мм). Данный ключ используется для регулировки ременного механизма привода ГРМ всех переднеприводных автомобилей ВАЗ.

Натягиваем ремень до момента совпадения выреза наружного диска с прямоугольным выступом его внутренней втулки и затягиваем болт крепления ролика моментом 34–41 Н·м.

Внимание! Чрезмерное натяжение ремня снижает срок службы как самого ремня, так и подшипников насоса охлаждающей жидкости, натяжного и направляющего роликов. Недостаточное натяжение ремня тоже приводит к его преждевременному выходу из строя, что может вызвать нарушение фаз газораспределения и, как следствие, привести к контакту поршней с клапанами и дорогостоящему ремонту двигателя.

Проворачиваем коленчатый вал на два оборота до момента совмещения меток на зубчатых шкивах распределительных валов с вырезами на задней крышке привода ГРМ и проверяем, чтобы вырез наружного диска натяжного ролика совпадал с прямоугольным выступом его внутренней втулки. При необходимости повторяем регулировку натяжения ремня. При обнаружении дефектов ремня или при значительном несовпадении положения выреза наружного диска натяжного ролика относительно прямоугольного выступа его внутренней втулки (более чем на половину ширины выступа) ремень следует заменить.

Снимаем ремень привода вспомогательных агрегатов. Установленный под поддон картера двигателя регулируемый по высоте упор оставляем удерживать вес этой части силового агрегата.

Ключом Torx T-30 отворачиваем два винта крепления нижней крышки привода ГРМ (расположение винтов см. выше).

89д888

нтрллр

Внимание! С обратной стороны тяги натяжного устройства установлена дистанционная шайба (показана стрелкой). Не потеряйте ее!

Головкой «на 17» отворачиваем болт крепления шкива привода вспомогательных агрегатов, при этом зафиксировать коленчатый вал от проворота на автомобиле с механической коробкой передач можно двумя способами — попросить помощника включить пятую передачу и нажать на педаль тормоза или зафиксировать маховик двигателя, сняв стартер. Как демонтировать с Лады Гранта стартер, показано в статье «Замена охлаждающей жидкости».

Для автомобиля с автоматической коробкой передач возможен только второй вариант. Болт крепления шкива затянут большим моментом (105–110 Н·м), поэтому при отворачивании следует воспользоваться рычагом.

Снимок99999999

Снимок

Проверяем совпадение меток.

Снимок11

Снимок22

Снимок33

Для удобства последующей сборки фиксируем шкивы распределительных валов.

8988кккк8

Накидным ключом «на 15» ослабляем болт крепления натяжного ролика…

Замена ремня ГРМ на Лада Калина 2: 8 и 16 клапанов

2013 год стал годом рождения Лада Калина 2, которая была практически полностью модернизирована против своей предшественницы. Автомобиль стал популярным не только в регионах РФ, но и в странах дальнего и ближнего зарубежья. Машина относится к малому классу, но имеет вполне хорошую вместимость.

Лада Калина 2 или ВАЗ 2192 оснащают линейкой силовых агрегатов с рабочим объёмом 1600 см 3. Они различаются не только показателями мощности, но и количеством клапанов в головке цилиндров. Их может быть 8 (двигатель 11186) или 16 (двигатели 21126 и 21127), привод в механизме ГРМ осуществляется зубчатым ремнём.

Замена ГРМ на 8-ми клапанном двигателе

Если владелец машины считает, что подошло время, ремню в механизме привода ГРМ требуется замена, эту процедуру следует выполнить. Бо́льшая часть владельцев доверяет проведение этой работы специалистам, но при большом желании и навыках обслуживания автомобиля, её вполне можно выполнить самостоятельно. Откладывать это дело на «будущее» не следует, так как обрыв ремешка приведёт к повреждению клапанов в головке блока цилиндров. Работа по замене потребует от водителя около двух часов.

Следует приобрести расходные материалы, приготовить набор гаечных ключей, автомобильный домкрат, подставку под кузов машины, колодки под задние колёса автомобиля.

Если планируется замена насоса охлаждающей жидкости, нужно иметь антифриз для доливки его в систему охлаждения мотора.

И также потребуется ключ для регулирования натяжения зубчатого ремня. Начинать работу можно в гараже, любой другой горизонтальной площадке. Кроме этого, понадобится набор шестигранников разных размеров. Для удобства выполнения работ лучше всего снять переднее правое колесо.

Для этого на установленном автомобиле затягивают рычаг ручного тормоза, под задние колёса устанавливают колодки, срывают колёсные болты баллонным ключом. Дальнейшие работы будут проводиться в моторном отсеке, поэтому нужно открыть капот. Чтобы получить доступ к приводу ГРМ, следует демонтировать защитную крышку. Понадобиться пятый номер шестигранника, которым выворачивают 3 винта на пластиковой крышке.

Сливают небольшое количество антифриза из системы охлаждения мотора, если будет меняться помпа.

Далее начинается замена ГРМ.

• Необходимо головкой на «10» вывернуть шпильку натяжного устройства генератора, снять его ремень. После этого следует выставить привод ГРМ по меткам. Лучше всего это сделать при снятом колесе с правой стороны автомобиля. Автомобиль приподнимают домкратом. Устанавливают для надёжности подставку под порог машины, снимают колесо. Теперь ключом нужно вращать болт на шкиве коленвала по часовой стрелке до тех пор, пока метка на шкиве распредвала не совпадёт с отметкой задней крышки защиты.
• Потребуется пятый номер шестигранника для снятия нижнего защитного щитка привода ГРМ. Далее следует снять шкив коленвала, для этого понадобиться помощник. Он должен включить пятую передачу, надавить педаль тормоза. В это время ключом с удлинителем выворачивают болт крепления шкива, снимают его. За ним также удаляется защитная шайба. Метка на зубчатом колесе должна совпадать с отливом на крышке масляного насоса. Следующим этапом ослабляют натяжение приводного ремня. Отвинчивают болт крепления натяжителя, снимают вместе с регулировочной шайбой, её в дальнейшем возвращают на место.
• Снимают старый ремень со шкивов. Если нужно, то демонтируют помпу системы охлаждения мотора. Перед установкой новой детали, внимательно осматривают зубчатые колёса. Шкив насоса в системе охлаждения двигателя. Натяжной ролик обычно всегда меняется новым изделием.
• Перед тем, как установить новый ремень, ещё раз проверяют совпадение установочных меток привода ГРМ, если всё в порядке, продолжают работу. Устанавливают на своё место ролик натяжного устройства вместе с регулировочной шайбой, но не затягивают его. Надевают ремень на зубчатое колесо распределительного вала, далее шкив коленчатого вала, помпа и натяжной ролик.
• Ремень привода ГРМ натягивают специальным ключом поворачивая ролик натяжителя, направление движения указано на корпусе ролика. Поворачивают его до совпадения меток на подвижной и неподвижной втулках ролика, после этого затягивают болт крепления натяжителя.

Далее на двигателе ВАЗ-11186 ставят на место все снятые детали, после чего делают несколько оборотов коленвала двигателя, проверяют совпадение установочных меток. Если они совпадают, то процедура замены зубчатого ремня выполнена правильно.

Гнёт ли клапана

К сожалению, такое на 8-ми клапанном двигателе иногда случается, если происходит повреждение зубчатого ремня в приводе ГРМ. Специалисты настоятельно рекомендуют постоянно обращать внимание на состояние привода ГРМ при проведении технического обслуживания, чтобы своевременно выявить возможные проблемы в клапанном механизме. Обрыв ремня приведёт к дополнительным затратам на ремонт силового агрегата, что в несколько раз превысит стоимость ремня с натяжным роликом.

Замена ГРМ на 16 клапанном двигателе

Чтобы поменять ремень в приводе моторов ВАЗ-21126, ВАЗ-21127 также особых условий не нужно. Понадобятся головки на «10», «15», «17», пятый номер шестигранника, мощная отвёртка с плоским лезвием. Головка блока цилиндров этих двигателей имеет 16 клапанов, и значит, распределительных валов также будет два.

Замену можно произвести примерно таким образом:

• Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
• Шестигранником под номером 5 отворачивают 5 болтов верхней защитной крышки ГРМ, 2 винта нижней защиты.
• Вращают головку на «17» за болт на шкиве коленвала, чтобы установить механизм ГРМ в положение ВМТ первого цилиндра. При этом должны совпадать метки не только на шкивах коленвала и распределительных валов, но и на маховике с корпусом коробки передач.
• Далее отвёрткой стопорят от проворачивания коленвал, вставив её лезвие между зубьями венца маховика и корпусом КПП.

• Отпускают натяжитель ремня генераторной установки, снимают его со шкивов.

• Далее выворачивают винт крепежа шкива коленвала, демонтируют его вместе с распорной шайбой.
• Ослабив натяжение ремня (для этого проворачивают натяжное устройство), можно демонтировать ремень в приводе ГРМ.

После этого категорически запрещено проворачивать коленчатый вал.

• Перед сборкой тщательно проверяют состояние всех деталей ГРМ, совпадение установочных меток.
• Установив новые натяжной и направляющие устройства, можно надевать ремень.
• Начинают со шкивов распределительных валов, при этом нужно следить за тем, чтобы ветвь ремня между ними не имела прогиба.
• Когда ремень будет заведён на шкивы помпы, коленвала, натяжителя, его нужно натянуть.
• Для этой цели хорошо подходят клещи для снятия стопорных колец. Их вставляют в пазы, которые имеются в наружной обойме натяжителя, проворачивают его против часовой стрелки. Когда совпадут метки на обоймах натяжителя, можно затянуть его крепёж.

• Далее собирают всё в обратном порядке. По окончании сборки перед пуском мотора следует прокрутить коленчатый вал на несколько оборотов, при этом контролировать положение установочных меток.

Что с клапанами

Как и на 8 клапанном движке повреждение ремня 16 клапанных моторов приводит к печальным последствиям, гнутся клапана. Мотористы приводят факты, когда кроме клапанов повреждались поршня, гнулись шатуны, лопались втулки клапанов. Это приводит к тому, что двигателям требовались дорогостоящие капитальные ремонты. Не надо экономить на расходных материалах привода клапанного механизма, иначе владельца ожидают большие неприятности, связанные с ремонтными работами силового агрегата.

Сроки замены ремня

Руководство по эксплуатации транспортного средства чётко предписывает сроки проведения всех регламентных работ. Согласно указанию завода, ремень в приводе следует менять при пробеге 75 тыс. км. Многие владельцы выполняют эти рекомендации, но иногда поломки случаются гораздо раньше указанных сроков, это зависит от качества используемых деталей, условий эксплуатации машины, других факторов. Поэтому специалисты рекомендуют не превышать пробег более чем 50–60 тыс. км.

Какой ремень приобрести

Для эффективной работы двигателя привод ГРМ Лада Калина 2 должен иметь ремень высокого качества. Заводские моторы комплектуют изделиями завода РТИ в г. Балаково или от фирмы Gates. Хорошо показали детали от других мировых производителей комплектующих для автомобильной промышленности. Это могут быть расходники от компании Bosch, Contitech, некоторых других. Следует внимательно отнестись к их выбору, так как можно под видом фирменного товара продают подделки.
