Как проверить вентилятор ваз 2110 инжектор

Что делать, если на ВАЗ-2110 не включается вентилятор охлаждения

ВАЗ-2110 среди водителей часто называют «десяткой». Среди таких транспортных средств одной из основных проблем считается поломка отопительной и охлаждающей системы. Проблема неприятная и доставляет немалые хлопоты своему владельцу, однако справиться с ней достаточно просто даже собственными руками, не обращаясь в сервис, сэкономим при этом немалую сумму. Что делать, если на ВАЗ-2110 не включается вентилятор охлаждения, вам подскажет данная статья.

В среднем новый приобретенный вентилятор охлаждения на ВАЗ-2110 колеблется в пределах от 1 до 2,5 тысячи российских рублей. Однако замена его отдельных неисправных запчастей будет стоить гораздо дешевле.

На ВАЗ-2110 не включается вентилятор охлаждения: что делать

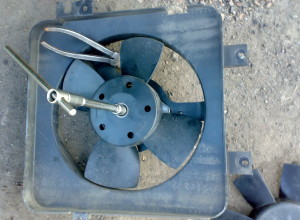

Планируя осуществить демонтаж вентилятора охлаждения на ВАЗ-2110, важно знать принцип работы всей системы. Вызвать поломку вентилятора охлаждения могут разнообразные проблемы, такие как:

• поломка электровентилятора (запускается лишь при условии соблюдения 100-градусного температурного режима охлаждающей жидкости);
• сломался датчик включения вентилятора (срабатывает только в определенном температурном интервале, размещен у основания входного патрубка блока цилиндров);
• поломка предохранителя монтажного блока;
• неисправность реле вентилятора охлаждения (размещен на правой панели передней консоли салона автомобиля).

Когда предохранитель бачка расширения придет в неисправность, имея внутреннее атмосферное давление, внутренняя жидкость – антифриз – примет кипящее состояние, однако вентилятор все равно не сможет запуститься, и в данном случае проблема будет не в электрической схеме. Дело в том, что ВАЗ-2110 имеет инжекторный тип, а значит, вентилятор запустится только, когда будет температура +100 °С. В данном случае требуется замена крышки расширительного бачка. При условии, что внутри удастся удерживать давление больше чем атмосферное, температура кипения немного поднимется, и это даст возможность вентилятору запуститься в работу.

Если все же причина кроется в неисправности электрической схемы, тогда необходимо ее диагностировать. Делается это следующим образом:

1. Для начала проверяется работоспособность монтажного блока, убедившись в хорошем состоянии контактов с окислением. Если внешне вас что-то не устроило, смените предохранитель или же произведите зачистку контактов.
2. Теперь необходимо обследовать состояние датчика включения вентилятора. Запустите двигатель транспортного средства и прогрейте его до 100 градусов. Далее заглушите авто, и снова запустите. Под капотом снимите клемму с датчика вентилятора и посмотрите, как поведет себя вентилятор. В случае если он запустится, необходимо заменить датчик.
3. Затем переходим к осмотру электродвигателя. Если проведение всех предыдущих осмотров деталей не дало результата, тогда ничего не остается, как снять электромотор и проверить электродвигатель. Проблем с ним может огромное количество: износ щеток коллектора, их зависание, замыкание обмотки якоря (в данном случае будет исходить резкий запах).
4. Последним делом необходимо проверить работоспособность реле вентилятора. Если вся проблема в несрабатывании клавиши запуска вентилятора, тогда понадобится:

• снять обшивку правой консоли изнутри авто, извлекая все крепежные саморезы;
• найти нужное нам реле (1 из 3);
• заменить его на новое.

В случае, когда вентилятор охлаждения на ВАЗ-210 работает постоянно без отключения, как в горячем, так и в холодном состоянии двигателя, тогда устранение проблем может быть разным:

• если контакты электровентилятора, отвечающие за его включение, не размыкаются, тогда проверка осуществляется при помощи мультиметра, и при выявленной поломке деталь меняется на новую;
• в случае когда температурный датчик или его цепь оборвались, тогда омметром производится его диагностика, и, в случае поломки, ставится новый датчик;
• если сломался блок управления системы вспрыска, то блок необходимо везти специалистам на обследование и производить его прошивку ЭБУ либо же всего блока;
• если термовыключатель имеет неразомкнутые контакты, тогда отключаются клеммы, являющиеся выводами термовыключателя и устанавливается новый.

Даже такая внимательная диагностика каждой детали охлаждающей системы на ВАЗ-2110 может не дать никаких положительных результатов, и вентилятор, как и ранее, не начнет работать. Здесь без консультации опытных специалистов не обойтись, придется гнать автомобиль в сервис. Там вся охлаждающая система будет пропущена через компьютерную диагностику, чтобы выявить, в чем причина выхода из строя вентилятора охлаждения.

Если ваше материальное положение позволяет вам периодически посещать автомастерские, то непременно делайте это. Как бы вы ни знали свою машину, там ее лучше проанализируют и проведут тщательную диагностику, позволив предусмотреть множественные поломки, которые могут помешать осуществлению ваших планов.

Почему не включается вентилятор охлаждения ВАЗ-2110 инжектор

Автовладельцы ВАЗ-2110 часто сталкиваются с одной и той же неприятностью – вентилятор охлаждения отказывается работать. Подобное явление не редкость, и в таком случае необязательно сразу же обращаться на СТО и переплачивать деньги за решение этой проблемы.

Все меры по поиску неисправности вы можете выполнить самостоятельно. Особенности и рекомендации касательно подобных работ расскажем вам далее в статье.

Особенности конструкции

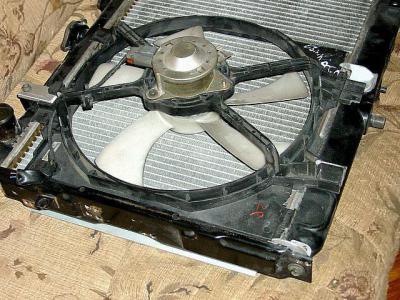

Охлаждающая система, как правило, состоит из большого количества узлов. В ситуации с неработающим вентилятором нам потребуется знать о следующих компонентах:

1. Собственно электровентилятор, который срабатывает в случае, когда антифриз нагревается до температуры в пределах 100-105 градусов.
2. Датчик срабатывания вентилятора. Это узел с завода настраивается так, чтобы устройство начинало свою работу при конкретно установленных условиях. Датчик фиксируется на входном патрубке блока цилиндров. Корпус маркируется следующим кодом: LS0112.
3. Предохранитель F7, располагающийся в монтажном блоке.
4. Реле вентилятор. Компонент расположен в салоне под правой панелью торпеды.

Если сам вентилятор на вашем автомобиле не срабатывает, тогда внимательно проверяйте все вышеперечисленные узлы охлаждающей системы. Однако бывают случаи, когда одна ситуация не будет иметь отношения к рассматриваемой поломке.

Предохранитель

Элементарные правила физики гласят о том, что вода, входящая в состав охлаждающей жидкости, закипает при температуре 100 градусов.

Если клапан предохранителя, который размещен на расширительном бачке, выйдет из строя, а внутри емкости повысится давление, тогда жидкость закипит, но вентилятор не начнет свою работу. Охлаждающий элемент не включится даже при исправной электрической схеме. Все происходит потому, что датчик включения компонента на инжекторном ВАЗ-2110 обладает температурой запуска больше 100 градусов.

Для решения проблемы с предохранителем потребуется замена крышки расширяющего бачка. Новая деталь должна соответствовать возможному давлению внутри системы и срабатывать в ситуации, когда температура жидкости достигает 105 градусов. Результатом этого будет включение лопастей вентилятора.

Проблемы с электросхемой

Если проверка крышки бачка не выявила никаких неисправностей, тогда возможно проблема кроется в схеме.

Поиск нужно начинать с проверки исправности предохранителя F7. Для этого нужно получить доступ к монтажному блоку и проверить контакты на наличие окислительных следов. Если ничего подобного не было отмечено, тогда переходите к следующему шагу. В ином случае очистите контактные соединения или просто смените предохранитель на новый элемент. Деталь стоит недорого.

Следующим шагом идет проверка датчика включения вентилятора:

1. Изначально прогрейте машину до 100 градусов.
2. Заглушите мотор и сразу же заведите ДВС.
3. Откройте капот и отключите клемму с датчика вентилятора.
4. Если после отсоединения контакта вентилятор начал работать, тогда агрегат исправен, а датчик нуждается в замене.
5. Когда после отсоединения клеммы вентилятор не включается, тогда ситуация обратна – датчик исправен, а вентилятор нет.

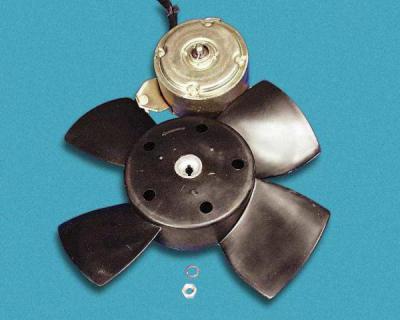

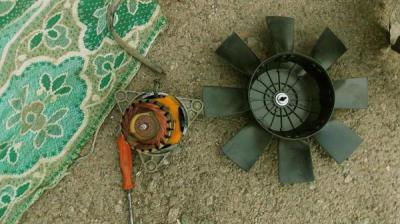

Поломки электродвигателя нередко являются причиной того, что вентилятор не включается. Если все предыдущие меры не помогли вам найти неисправность, тогда потребуется осуществлять демонтаж электрического мотора. В этом узле можно определить следующие проблемы:

1. Произошел износ щеток коллектора.
2. Щетки зависли.
3. Было короткое замыкание на обмотке якоря – проблема определяется по характерному запаху.

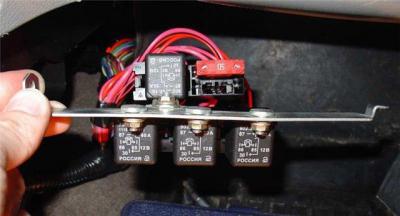

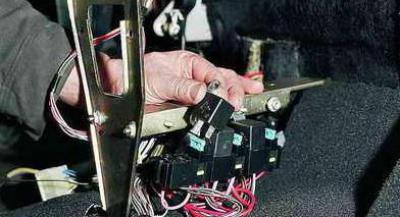

Проблемы с реле. Иногда возникает ситуация, когда просто отказывает кнопка запуска вентилятора охлаждающие системы. В таком случае понадобится провести следующие работы:

1. Снимите обшивку с правой стороны торпеды внутри салона. Для этого нужно открутить два самореза.
2. Под этой панелью находится три реле.
3. Нужное реле обычно располагается сбоку по отношению к передней части автомобиля.
4. Чтобы действовать наверняка правильно, найдите руководство по эксплуатации автомобиля и сверьте провода, которые идут к нужному нам реле.
5. Чтобы решить проблему с реле, нужно просто установить новый элемент. Не стоит экономить на этом компоненте. Дешевые модели очень быстро ломаются.

Что делать, когда вентилятор работает постоянно

Бывают ситуации, когда охлаждающий радиатор работает без перерывов, как на горячий, так и на холодный двигатель. Причины могут быть самые разные. Сейчас мы рассмотрим основные проблемы и способы их решения.

1. Обрыв в датчике, отслеживающем показания температуры антифриза или его цепях. В таком случае загорается лампочка Check engine. Цепи и датчик проверяется омметром. Проблема решается путем замены элемента на новый.
2. На размыкаются контакты реле включения вентилятора. Сначала компонент проверяется мультиметром и при необходимости заменяется новым.
3. Неисправности в блоке ЭБУ. Проверьте этот узел на профильном сервисе. В случае определения неисправности меняется прошивка или блок полностью.
4. В карбюраторных моделях ВАЗ не размыкаются контакты термовыключателя. Для проверки работоспособности отсоедините клеммы от выводов этого узла – и вентилятор остановится. В таком случае необходимо заменить неисправную деталь.

Если проведенные проверки так и не определили, почему вентилятор постоянно работает, тогда единственно возможным выходом из ситуации будет обращение в сервисный центр.

Полноценные станции техобслуживания, как правило, проводят полную компьютерную проверку системы охлаждения, которая способна выявить самые труднодоступные неисправности. Поломка может быть намного глобальнее, чем обычный выход из строя предохранителя.

Если обычные проверочные действия не дали никаких результатов, тогда не стоит бояться обратиться в сервис, и даже в тех случаях, когда вы считаете себя опытным мастером. Нередко современное оборудование и профессиональный подход существенно сокращают сроки поиска неисправностей. Тогда как обычные методы заняли бы недели на определение проблемы. Поэтому автосервисы обладают своими достоинствами.

Подводя итог, отметим, что в статье мы подробно рассказали вам о том, как определить неисправности в работе вентилятора охлаждения на ВАЗ-2110. Если все проведенные вами проверки не дали результатов, тогда обратитесь в сервис, где вам проведут комплексную диагностику всей системы и наиболее точно определят неисправности в системе охлаждения.

Датчик включения вентилятора радиатор на ВАЗ 2110

Многие владельцы отечественной «десятки» сетуют на то, что у них не работает вентилятор охлаждения ВАЗ 2110. Проблема достаточно распространенная, но для ее устранения вовсе не обязательно прибегать к помощи специалистов, платить огромные деньги мастерам автосервисов за поиск и устранение причины неполадки.

Все это вполне можно сделать своими руками. Сегодня мы расскажем, как именно это делается.

Конструкция

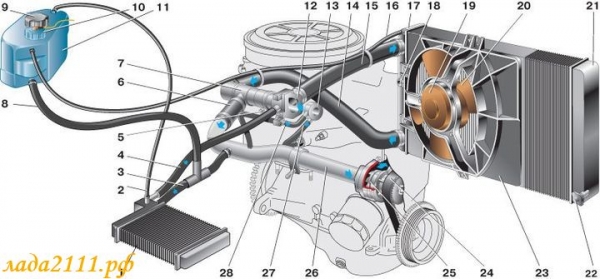

Схема системы охлаждения

В состав системы охлаждения входит множество компонентов. Среди интересующих нас сегодня, которые могут вызвать неполадки вентилятора радиатора, отметим:

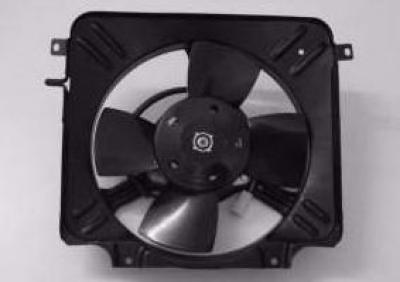

• Электрический вентилятор. Данный агрегат включается в работу, когда температура охлаждающей жидкости достигает отметки в 100-105 градусов по Цельсию;
• Датчик включения вентилятора. Он настроен срабатывать именно в диапазоне указанных температур. Располагается датчик на входном патрубке блока цилиндров (маркировка с завода датчика — LS0112);
• Предохранитель с маркировкой F7. Он находится в монтажном блоке;
• Реле вентилятор. Этот агрегат вы найдете уже в салоне, под правой панелью передней консоли.

Если на вашем ВАЗ 2110 не работает вентилятор радиатора, причину неисправности следует искать как раз в указанных выше элементах системы. Хотя может иметь место одна ситуация, при которой электрическая схема не имеет никакого отношения к неисправности.

Предохранительный клапан

Зная физику, вы согласитесь, что при нормальном атмосферном давлении, вода, которая входит в состав антифриза, закипает при температуре 100 градусов по Цельсию.

Старое устройство

Чтобы устранить данную проблему, следует заменить крышку расширительного бака. Новый элемент должен поддерживать давление внутри системы выше атмосферного, что позволит сработать законам физики, температуре кипения подняться до 105 градусов по Цельсию и тем самым включить в работу лопасти агрегата.

Неисправности электрической схемы

Если с крышкой бачка все хорошо, проблем с давлением не возникает, тогда причины неисправности охлаждения радиатора следует искать в его электрической схеме.

1. Поиски начинаются с проверки работоспособности предохранителя с маркировкой F7 . Для этого вам предстоит добраться до монтажного блока. Проверьте качество контактов, наличие следов окисления. Если здесь все хорошо, двигаемся дальше. Если же контакты нарушены, просто зачистите их, либо просто поменяйте предохранитель. Это небольшие финансовые затраты.

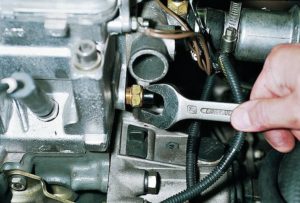

2. Следующим местом проверки будет датчик включения вентилятора ВАЗ 2110. Вам не обязательно ехать на специализированную станцию технического обслуживания, чтобы проверить эффективность работы датчика. Делается это в гаражных условиях:
   1. Прогрейте двигатель своего автомобиля до отметки выше 100 градусов по Цельсию;
   2. Заглушите мотор, после чего опять запустите двигатель в работу;
   3. Поднимите капот и уберите клемму с датчика вентилятора ВАЗ 2110;
   4. Если после снятия элемента вентилятор начал крутиться, тогда агрегат работает исправно, а вот с датчиком возникли проблемы;
   5. Когда на ВАЗ 2110 не включается вентилятор системы охлаждения после отключения клеммы, ситуация обстоит наоборот — вентилятор не работает, а датчик в исправном состоянии.
3. Электродвигатель. Не исключено, что вентилятор радиатора перестал работать именно из-за неисправного электродвигателя. Если все предыдущие манипуляции не дали результата, придется снимать электромотор. Он может иметь несколько характерных поломок:
   1. Износились щетки коллектора;
   2. Щетки коллектора зависли;
   3. Произошло короткое замыкание на обмотке якоря (это можно определить по характерному неприятному запаху).
4. Реле. Может просто отказала кнопка включения вентилятора радиатора охлаждения на вашем ВАЗ 2110. В такой ситуации:
   1. Снимается обшивка с правой стороны консоли внутри салона путем откручивания двух саморезов;
   2. Под панелью располагается три реле;
   3. Искомое нами реле обычно находится с краю в ряду по отношению к передней части машины;
   4. Чтобы не рисковать, вооружитесь руководством по эксплуатации и проверьте проводки, которые идут к нашему реле включения;
   5. Для устранения неполадки установите новое, функционирующее и исправное реле хорошего качества.

Постоянно работающий вентилятор

В некоторых ситуациях вентилятор охлаждения может работать без перерыва, вне зависимости от того, холодный двигатель или горячий. В таком случае могут быть различные причины, соответствующие способы проверки неисправности, а также пути решения поломки.

Не работает вентилятор охлаждения ВАЗ-2110. Схема включения вентилятора охлаждения

Для обеспечения безопасного и стабильного теплового режима двигателя внутреннего сгорания требуется четкая работа системы охлаждения. Малейший сбой приведет к перегреву мотора, что чревато прогоранием прокладки головки БЦ или выходом из строя элементов поршневой группы.

Вентилятор радиатора – один из ключевых узлов системы охлаждения автомобиля. Его роль заключается в своевременном принудительном охлаждении жидкости в радиаторе. Проблемы с его включением – нередкое явление для наших машин.

В этой статье мы поговорим о возможных причинах, по которым не работает вентилятор охлаждения ВАЗ-2110, а также рассмотрим варианты их устранения. Но прежде давайте разберемся в его конструкции и принципе работы.

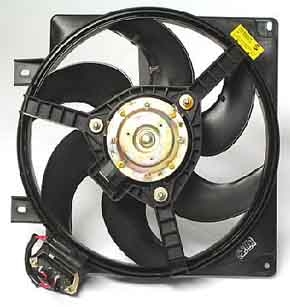

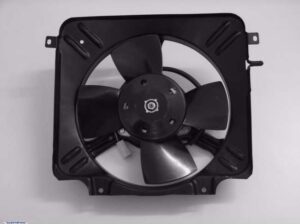

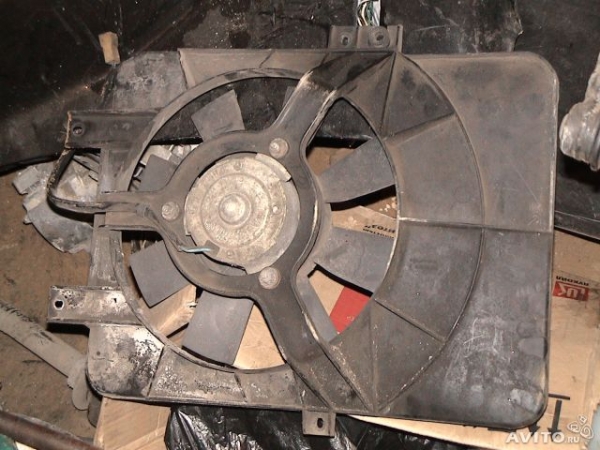

Что представляет собой вентилятор радиатора

Конструктивно вентилятор радиатора состоит из:

• каркаса (рамы);
• привода (электродвигателя);
• крыльчатки.

Электродвигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

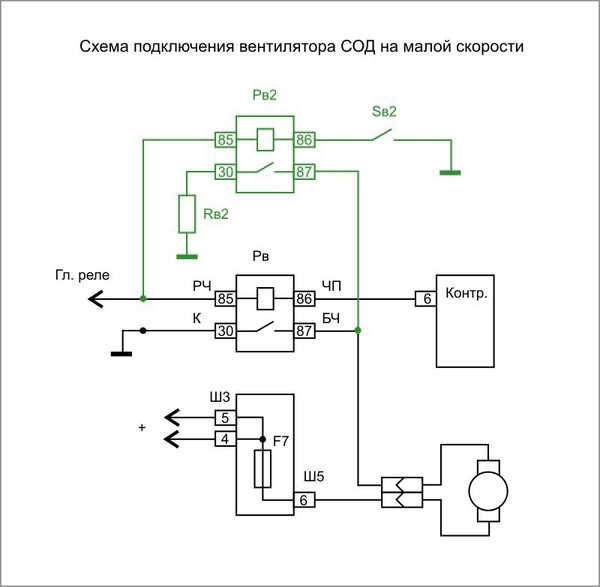

Схема включения вентилятора в карбюраторных и инжекторных двигателях

Управление принудительным обдувом радиатора в карбюраторных и инжекторных двигателях ВАЗ-2110 существенно отличается. В первых за все отвечает датчик включения вентилятора, расположенный на корпусе радиатора. Он настроен на определенную температуру охлаждающей жидкости (ОЖ). Обычно это 105-107 о С. При нагреве ОЖ до этой температуры датчик срабатывает, отправляя сигнал на реле вентилятора. Оно и замыкает электрическую цепь, приводя в действие электродвигатель.

Включение вентилятора охлаждения ВАЗ-2110 с инжекторным мотором происходит несколько иначе. В двигателях, оснащенных электронным блоком управления, датчика на радиаторе нет. Его место занял датчик температуры, расположенный на патрубке термостата. При нагревании охлаждающей жидкости до температуры 105-107 о С он отправляет сигнал непосредственно на контроллер, который и принимает решение о включении вентилятора. Он передает электрический импульс на реле, которое и включает электропривод.

Возможные неисправности

Если не работает вентилятор охлаждения ВАЗ-2110, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки.

Вентилятор системы охлаждения может не включаться из-за:

• неисправности электропривода;
• перегоревшего предохранителя;
• неисправного термостата;
• вышедшего из строя датчика включения вентилятора (температуры);
• неисправного реле;
• обрыва электропроводки;
• неисправной пробки расширительного бачка.

Проверяем привод вентилятора

Частой причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, является неисправность его привода (электродвигателя). Это может быть износ щеток, обрыв или замыкание обмоток, отсутствие контакта в разъеме и т. д. Проверить привод несложно. Для этого достаточно отключить вентилятор от электроцепи автомобиля, и подсоединить его напрямую к аккумулятору. Если он не включился, проблема точно в нем, если же двигатель заработал, поиск неисправности нужно продолжить.

Проверка предохранителя

Если вентилятор охлаждения радиатора ВАЗ-2110 рабочий, следующим делом необходимо проверить предохранитель. Он находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера (мультиметра), включенного в режиме пробника. Если тест подтвердил неработоспособность предохранителя, он подлежит замене.

Как проверить термостат

Функция термостата в двигателе внутреннего сгорания заключается в том, чтобы регулировать поток охлаждающей жидкости, направляя ее либо по малому, либо по большому кругу. Пока мотор холодный, его клапан перекрывает поток ОЖ в радиатор охлаждения. Это позволяет быстрее греть двигатель.

Проверяют термостат путем определения температуры его патрубков на ощупь. При прогретом двигателе все они обязаны быть горячими. Если патрубок, идущий от термостата к радиатору охлаждения, холодный – запирающее устройство неисправно.

Как проверить датчик

Одной из самых распространенных причин, по которым не включается вентилятор охлаждения ВАЗ-2110, является нерабочий датчик его включения (для карбюраторных двигателей) или датчик температуры (для инжекторных). Рассмотрим способы их проверки для разных двигателей.

В автомобиле с карбюраторным мотором необходимо включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.

Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Проверка реле вентилятора охлаждения

Самым сложным этапом поиска неисправности вентилятора является определение работоспособности его реле. Установить его исправность в домашних условиях можно лишь относительно. Но надо еще и знать, где находится реле вентилятора охлаждения.

А располагается оно в дополнительном монтажном блоке центральной консоли. Слева внизу со стороны переднего пассажира есть пластиковая крышка, закрывающая консоль. Чтобы ее открыть, нужно открутить четыре самореза. Под крышкой расположены три реле. За включение вентилятора охлаждения отвечает крайнее левое. Проверить его можно, лишь установив на его место заведомо исправное устройство. После прогрева двигателя до температуры срабатывания датчика ждем характерного щелчка. Если реле вентилятора охлаждения не сработало, нужно проверять проводку.

Как проверить проводку

Самостоятельно найти обрыв проводника в электрической цепи автомобиля совсем несложно. Необходимо тестером проверить (прозвонить) все провода на указанных участках.

Для карбюраторных двигателей:

• от датчика включения к вентилятору;
• от вентилятора к монтажному блоку (предохранителю);
• от монтажного блока к реле.

Для инжекторных двигателей:

• от главного реле к реле включения вентилятора;
• от реле включения к вентилятору и контроллеру;
• от датчика температуры к контроллеру;
• от вентилятора к монтажному блоку (предохранителю).

При выявлении обрыва проводки, ее необходимо восстановить, а также установить и устранить возможную причину разрыва цепи.

Крышка расширительного бачка

Последней причиной, по которой не работает вентилятор охлаждения ВАЗ-2110, может быть неисправность крышки расширительного бачка. Дело в том, что когда двигатель работает, в системе охлаждения создается давление выше атмосферного, благодаря чему вода, являющаяся частью ОЖ, не закипает при 100 о С. Поддерживать нужное давление призван клапан крышки расширительного бачка. Если он выйдет из строя, давление в системе сравняется с атмосферным. Это приведет к тому, что охлаждающая жидкость начнет закипать уже при 100 градусах. Датчик, рассчитанный на включение при большей температуре, естественно, не сработает.

Проверить работу крышки в домашних условиях вряд ли получится, поэтому если при визуальном осмотре у вас возникли сомнения в ее работоспособности, лучше сразу ее замените.
