Ваз 21124 под капотом

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

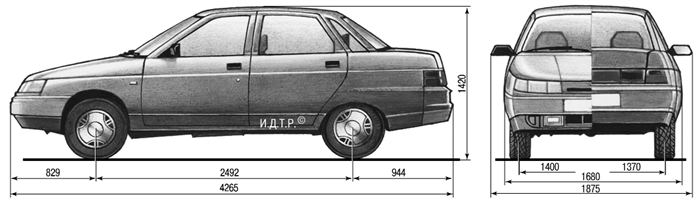

1.1. Габаритные размеры автомобиля ВАЗ-2110

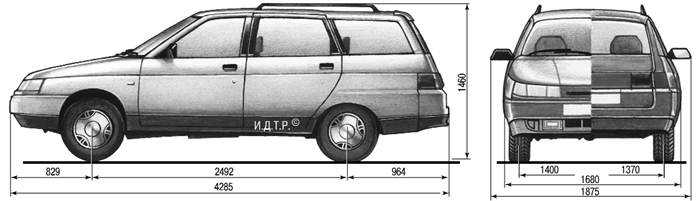

1.2. Габаритные размеры автомобиля ВАЗ-2111

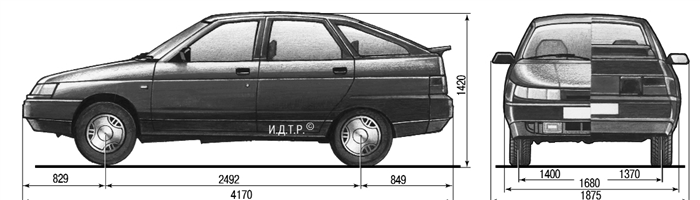

1.3. Габаритные размеры автомобиля ВАЗ-2112

Автомобили малого класса ВАЗ-2110 (экспортное наименование Lada 110) с четырехдверным пятиместным кузовом типа седан (по международной классификации класс С) оснащают двигателями объемом 1,5 и 1,6 л, мощностью 58–68 кВт (79–92,5 л.с.), расположенными поперек моторного отсека.

Ранее на заводе автомобили оснащали двигателями объемом 1,5 л: сначала карбюраторными, а затем с системой распределенного впрыска топлива. В настоящее время автомобили комплектуют только двигателями рабочим объемом 1,6 л: восьмиклапанным ВАЗ-21114 и шестнадцатиклапанным ВАЗ-21124 с системами распределенного впрыска топлива и трехкомпонентными нейтрализаторами выпуска отработавших газов с обратной связью. Двигатели удовлетворяют нормам Евро-2 и Евро-3.

Кузов несущий, цельнометаллический, сварной конструкции с навесными дверями, передними крыльями, капотом и крышкой багажника. Автомобиль ВАЗ-2110 – первый в России седан с открываемым из багажника лючком, ведущим в салон, что позволяет перевозить длинномерные предметы.

Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащают кондиционером, а с конца 2002 г. по заказу гидроусилителем руля фирмы ZF.

Эта модификация отличается от базовой капотом с интегрированной облицовкой радиатора более современной формы и передним бампером, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.

В 1998 г. начат выпуск автомобиля ВАЗ-2111 (экспортное наименование Lada 111) с кузовом типа универсал. По компоновочной схеме, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен автомобилю ВАЗ-2110. Он отличается измененной задней частью кузова с большой дверью задка. Багажник этого автомобиля самый вместительный в семействе: 490 л при поднятом заднем ряду сидений и 1420 л при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование Lada 112) с кузовом типа хэтчбек начат в 2000 г. Компоновочная схема этого автомобиля такая же, что и у ВАЗ-2111, но кузов отличается большим углом наклона задка. Двигатели применяются только с системой распределенного впрыска, как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, вместимость багажника при этом увеличивается с 415 до 1270 л. Салон, как и у других моделей семейства, оснащают в комплектациях «стандарт», «норма» и «люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски колес, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю противошумную обивку капота, брус безопасности в дверях, иммобилайзер, бортовую систему контроля, обивку сидений из бархата и мягкую обивку дверей, центральную электроблокировку дверей, электростеклоподъемники. По дополнительному заказу устанавливают бортовой компьютер, электрообогреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк в крыше.

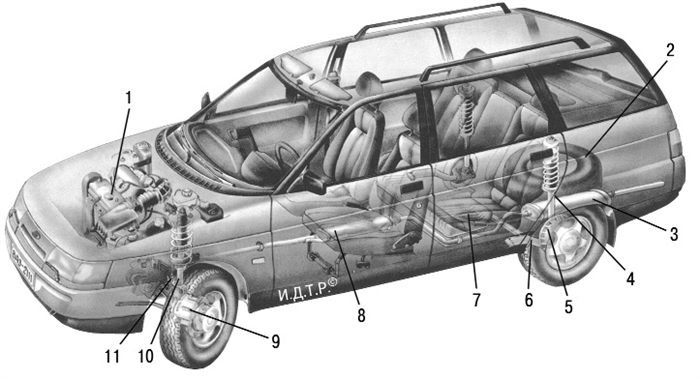

1.4. Компоновочная схема автомобиля ВАЗ-2111: 1 – двигатель; 2 – запасное колесо; 3 – глушитель; 4 – стойка задней подвески; 5 – барабанный тормоз; 6 – балка задней подвески; 7 – топливный бак; 8 – резонатор; 9 – дисковый тормоз; 10 – амортизаторная стойка; 11 – рулевой механизм

Компоновочная схема всех трех автомобилей практически одинакова, поэтому она показана на примере автомобиля ВАЗ-2111 на рис. 1.4.

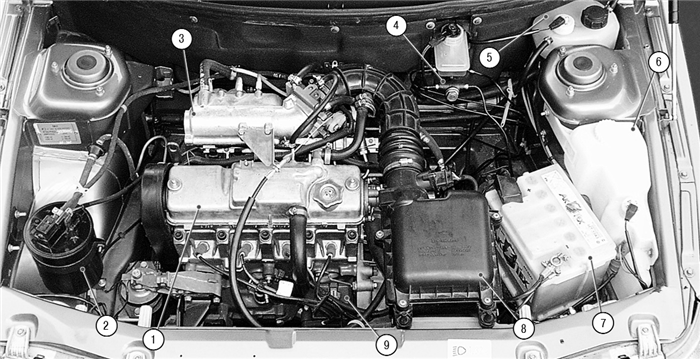

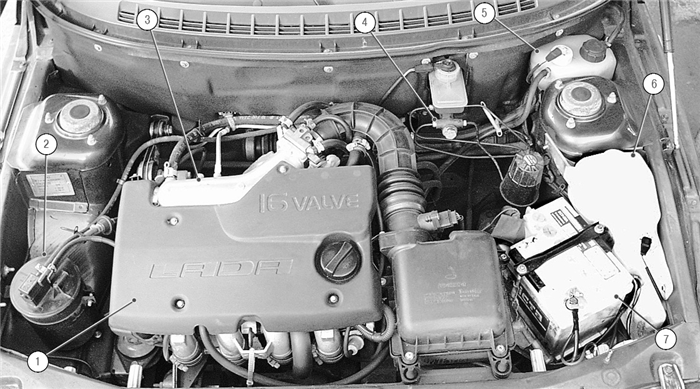

1.5. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – модуль зажигания

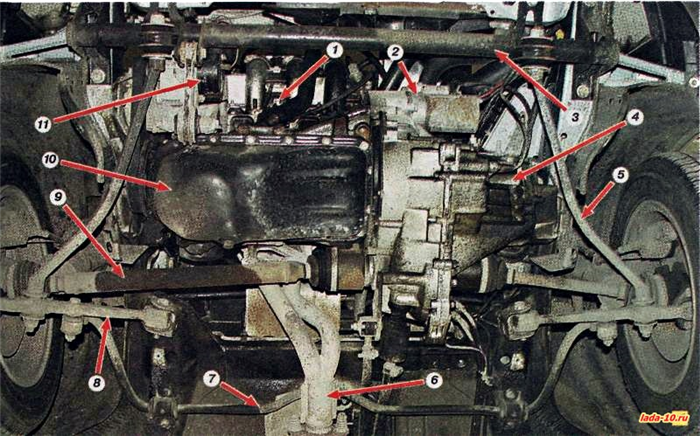

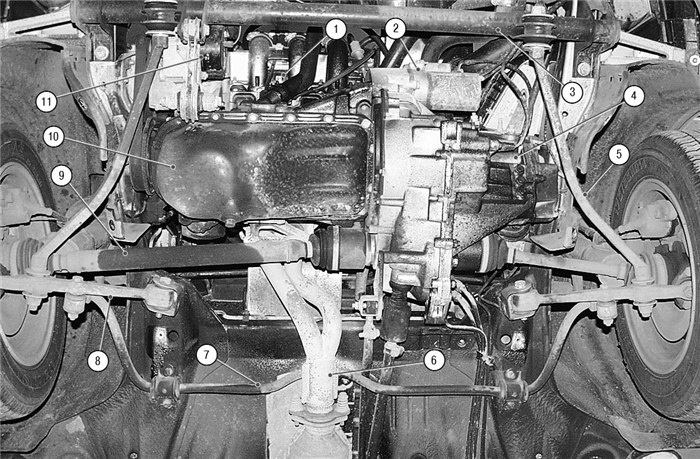

1.6. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 – двигатель; 2 – стартер; 3 – поперечина передней подвески; 4 – коробка передач; 5 – растяжка; 6 – приемная труба; 7 – стабилизатор поперечной устойчивости; 8 – рычаг передней подвески; 9 – привод колес; 10 – масляный картер двигателя; 11 – генератор

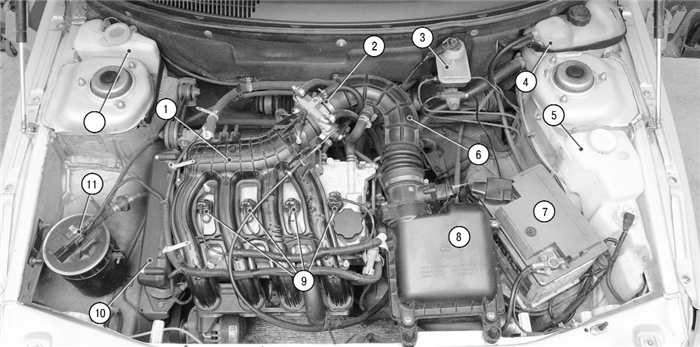

1.7. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 – впускной коллектор с ресивером; 2 – дроссельный узел; 3 – бачок главного тормозного цилиндра; 4 – расширительный бачок; 5 – бачок омывателя; 6 – впускной патрубок; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – катушка зажигания; 10 – защитная крышка ремня ГРМ; 11 – адсорбер; 12 – бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек)

Читать еще:  Ваз 2107 покраска кузова

1.8. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея

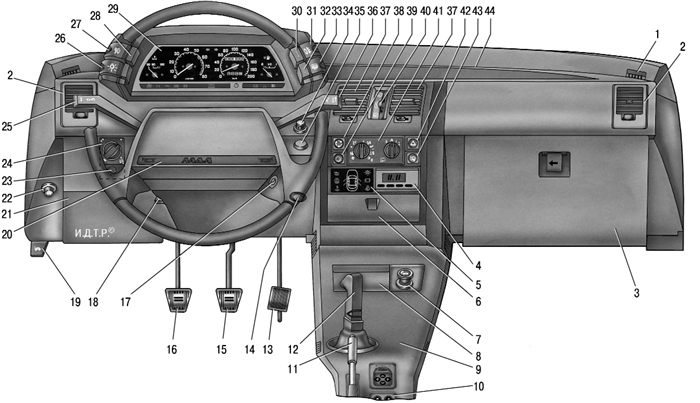

1.9. Органы управления: 1 – сопло обдува стекла передней двери; 2 – боковые сопла системы вентиляции и отопления салона; 3 – крышка вещевого ящика; 4 – часы (электронные или кварцевые); 5 – блок индикации бортовой системы контроля; 6 – крышка гнезда магнитолы; 7 – прикуриватель; 8 – передняя пепельница; 9 – облицовка тоннеля пола; 10 – блоки управления*; 11 – рычаг стояночного тормоза; 12 – рычаг переключения передач; 13 – педаль акселератора; 14 – патрон подключения переносной лампы; 15 – педаль тормоза; 16 – педаль сцепления; 17 – выключатель зажигания; 18 – рукоятка регулировки рулевой колонки; 19 – рукоятка привода замка капота; 20 – выключатель звукового сигнала; 21 – крышка монтажного блока; 22 – выключатель привода замка багажника (двери задка)*; 23 – кнопка замка монтажного блока; 24 – гидрокорректор фар; 25 – рычаг переключателя указателей поворота и света фар; 26 – переключатель наружного освещения; 27 – выключатель передних противотуманных фар*; 28 – контрольная лампа включения противотуманных фар*; 29 – комбинация приборов; 30 – контрольная лампа включения заднего противотуманного света; 31 – выключатель заднего противотуманного света; 32 – контрольная лампа обогрева заднего стекла; 33 – выключатель обогрева заднего стекла; 34 – выключатель освещения приборов; 35 – датчик-сигнализатор иммобилизатора*; 36 – рычаг переключателя очистителей и омывателей стекол; 37 – центральные сопла системы вентиляции и отопления салона; 38 – выключатель рециркуляции; 39 – выключатель кондиционера*; 40 – рычаг управления заслонками системы отопления; 41 – контроллер системы автоматического управления отоплением; 42 – выключатель аварийной сигнализации; 43 – выключатель очистителей и омывателей фар*; 44 – сопло обдува ветрового стекла

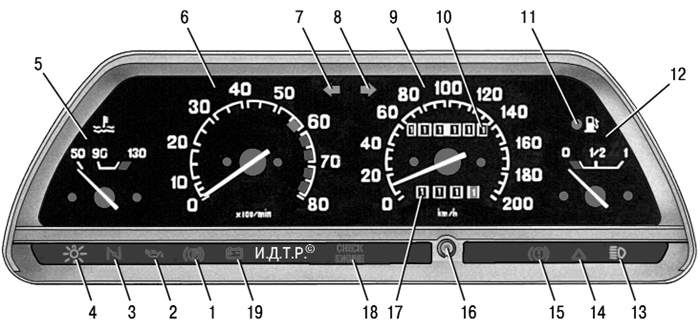

1.10. Комбинация приборов: 1 – контрольная лампа включения стояночного тормоза; 2 – контрольная лампа недостаточного давления масла; 3 – резервная контрольная лампа; 4 – контрольная лампа включения габаритного света; 5 – указатель температуры охлаждающей жидкости; 6 – тахометр; 7 – контрольная лампа включения левых указателей поворота; 8 – контрольная лампа включения правых указателей поворота; 9 – спидометр; 10 – суммирующий счетчик пройденного пути; 11 – сигнальная лампа резерва топлива; 12 – указатель уровня топлива; 13 – контрольная лампа включения дальнего света; 14 – контрольная лампа включения аварийной сигнализации; 15 – сигнальная лампа аварийного состояния рабочей тормозной системы; 16 – кнопка установки на ноль счетчика суточного пробега; 17 – счетчик суточного пробега; 18 – контрольная лампа «CHECK ENGINE» («проверьте двигатель»); 19 – контрольная лампа зарядки аккумуляторной батареи

20.2. Особенности автомобилей с двигателями ВАЗ-21114 и -21124 (1,6л)

Двигатели ВАЗ-21114 и ВАЗ-21124

Двигатель ВАЗ-21124 со снятой крышкой

Восьмиклапанный двигатель ВАЗ-21114 и шестнадцатиклапанный двигатель ВАЗ-21124 созданы на базе двигателей ВАЗ-2111 и ВАЗ-2112 и отличаются от них прежде всего рабочим объемом, увеличенным до 1,6 л. Прирост рабочего объема достигнут за счет увеличения высоты блока цилиндров на 2,3 мм при тех же размерах шатунно-поршневой группы (высота от оси коленчатого вала до верхней плоскости блока увеличена до 197,0–197,1 мм).

Моторный отсек автомобиля ВАЗ-21112 с восьмиклапанным двигателем рабочим объемом 1,6 л

Моторный отсек автомобиля ВАЗ-21104 с шестнадцатиклапанным двигателем рабочим объемом 1,6 л

Блок цилиндров нового образца.
Маркировка осталась на прежнем месте (показано стрелкой)

Как и блоки цилиндров двигателей ВАЗ-2111 и ВАЗ-2112, блоки цилиндров двигателей ВАЗ-21114 и ВАЗ-21124 различаются отверстиями с резьбой под винты крепления головки блока: в блоке ВАЗ-21114 выполнены отверстия с резьбой М12 x 1,25 мм, а в блоке ВАЗ-21124 – отверстия с резьбой М10 x 1,25 мм.

Коленчатые валы двигателей ВАЗ-21114 и ВАЗ-21124 одинаковы. По сравнению с коленчатыми валами двигателей предыдущих моделей они имеют увеличенный на 2,3 мм радиус кривошипа, обеспечивающий ход поршня 75,6 мм. Остальные параметры коленчатых валов нового образца остались прежними. Отличить их можно по маркировке.

Маркировка коленчатого вала для двигателей ВАЗ-21114 и ВАЗ-21124: на противовесе отлиты цифры «11183» (показаны стрелкой)

Головка блока цилиндров двигателя ВАЗ-21114 отличается увеличенной камерой сгорания (длина 81 мм, ширина 50 мм)

Отличить головку блока цилиндров двигателя ВАЗ-21114 можно по номеру «11183» на приливе (показан стрелкой)

Головка блока цилиндров двигателя ВАЗ-21124 отличается от головки блока цилиндров двигателя ВАЗ-2112 только увеличенной площадью фланцев под впускной трубопровод, поэтому ее можно установить и на двигатель ВАЗ-2112 (но не наоборот)

Читать еще:  Прошивки для ваз 2110 скачать

Поршни двигателя ВАЗ-21114 идентичны поршням двигателя ВАЗ-2111.

На двигатель ВАЗ-21124 устанавливаются поршни с лунками в днище под тарелки клапанов, увеличенными в глубину до 6,5 мм

Лунки практически предотвращают возможность соударения клапанов и поршней при обрыве ремня привода газораспределительного механизма (ГРМ).

В отличие от двигателя ВАЗ-2111 с попарно-параллельным впрыском топлива (за каждый рабочий цикл форсунки открываются дважды) на двигателе ВАЗ-21114 применен фазированный впрыск…

…поэтому на новой модели двигателя применен распределительный вал со специальным штифтом, предназначенным для работы датчика фаз (штифт показан стрелкой)

Распределительные валы шестнадцатиклапанного двигателя остались без изменений.

Шкив распределительного вала двигателя ВАЗ-21114 (справа) отличается от шкива двигателя ВАЗ-2111 (слева) смещенной на два градуса меткой для установки фаз газораспределения

Метки на зубчатых шкивах двигателя ВАЗ-21124 также смещены на два градуса относительно расположения меток на зубчатых шкивах двигателя ВАЗ-2112.

Крышка головки блока цилиндров двигателя ВАЗ-21124 не имеет площадки для крепления модуля зажигания, и в ней выполнены резьбовые отверстия для крепления катушек зажигания. Также на двигателе ВАЗ-21124 применена новая крышка маслозаливной горловины – пластмассовая, с резьбой и резиновым уплотнительным кольцом.

Крышка головки блока цилиндров двигателя ВАЗ-21124. Стрелками показаны отверстия с резьбой для крепления индивидуальных катушек зажигания для каждого цилиндра

Ресивер двигателя ВАЗ-21114 отличается от ресивера двигателя ВАЗ-2111 формой и выполнен из пластмассы

При этом крепление ресивера к впускной трубе и дроссельного узла к ресиверу аналогичны креплениям ресивера двигателя ВАЗ-2111. Уплотнены соединения резиновыми прокладками.

На двигателе ВАЗ-21124 вместо ресивера и впускного коллектора двигателя ВАЗ-2112 устанавливается неразборный впускной трубопровод, также выполненный из пластмассы.

Остальные размеры деталей, устройство, принципы работы и ремонта двигателей ВАЗ-21114 и ВАЗ-21124 аналогичны двигателям ВАЗ-2111 и ВАЗ-2112 (см. Двигатель ВАЗ-2111 и Двигатель ВАЗ-2112).

Отдельные элементы систем охлаждения, питания, управления двигателем и выпуска отработавших газов двигателей ВАЗ-21114 и ВАЗ-21124 имеют новую конструкцию и не взаимозаменяемы с элементами аналогичных систем двигателей ВАЗ-2111 и ВАЗ-2112. Особенности систем двигателей ВАЗ-21114 и ВАЗ-21124 описаны в соответствующих разделах.

Снятие крышек ремня привода ГРМ двигателя ВАЗ-21124

Описание моторного отсека автомобилей ВАЗ десятого семейства

Все описания представлены в виде рисунков, из которых наглядно видно основные узлы и детали автомобиля ВАЗ 2110. Рис. 1.4. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3- ресивер; 4- главный цилиндр тормоза; 5- расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8- воздушный фильтр; 9-модуль зажигания Рис. 1.5. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 — двигатель; 2 — стартер; 3 — поперечина передней подвески; 4 — коробка передач; 5 — растяжка; 6 — приемная труба; 7 — стабилизатор поперечной устойчивости; 8 — рычаг передней подвески; 9 — привод колес; 10 — масляный картер двигателя; 11 — генератор Рис. 1.6. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 -впускной коллектор с ресивером; 2 — дроссельный узел; 3 — бачок главного цилиндра тормоза; 4 — расширительный бачок; 5 — бачок омывателя; 6 — впускной патрубок; 7 — аккумуляторная батарея; 8 — воздушный фильтр; 9 — катушки зажигания; 10 — защитная крышка ремня ГРМ; 11 — адсорбер; 12 — бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) Рис. 1.7. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3 — ресивер; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея Рис. 1.8. Подкапотное пространство автомобилей с двигателем мод. 21083-80 или 2110 (вид сверху): 1 -двигатель; 2 — воздушный фильтр: 3 — топливный насос; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8 — распределитель зажигания

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.
Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

У нас тоже Лада

Сайт создан в 2010 — 2019 гг. © В соответствии с законом об авторских и смежных правах, перепечатка любых материалов сайта, возможна только с разрешением администрации (Kонтакты) и при указании прямой ссылки lada-10.ru

Читать еще:  Установка сигнализации с автозапуском на ваз 2107

Что под капотом? (для «чайников»)

Итак, все началось с покупки мною автомобиля (выбор пал на ВАЗ 2107). А как известно, приобретение автомобиля обязывает владельца (для начала) хоть немного разбираться в его техническом обслуживании и соответственно ремонте. Но для меня (начинающего автолюбителя) все то, что находилось под капотом было огромной тайной. Конечно, опыт набирается с годами, а поскольку последнего у меня не было (и о «внутренностях» автомобиля я знал очень мало, практически ничего) понемногу я стал разбираться с особенностями конструкции моих «Жигулей». Поэтому, дабы моим коллегам (начинающим автолюбителям) подкапотное пространство и все что в нем находится, не казалось чем-то уж больно «темным», в этой статье я расскажу, что где находится и что за что отвечает.

1 — радиатор; 2 — аккумуляторная батарея; 3 — всасывающий патрубок; 4 — терморегулятор; 5 — монтажный блок реле и предохранителей; 6 — воздушный фильтр; 7 — пробка маслозаливной горловины; 8 — вакуумный усилитель тормозов; 9 — бачок тормозной системы; 10 — бачок гидропривода выключения сцепления; 11 — расширительный бачок системы охлаждения; 12 — бачок омывателя; 13 — крышка (пробка) радиатора; 14 — катушка зажигания; 15 — электровентилятор; 16 — верхний шланг радиатора; 17 — прерыватель-распределитель; 18 — крышка головки блока цилиндров.

Теперь о главном.

1. Аккумулятор – Предназначен для питания электрооборудования при неработающем двигателе или же при незначительных оборотах последнего. При работающем двигателе электропитание в основном осуществляет генератор, который кроме того также подзаряжает батарею. Аккумулятор относится к тем предметам, которые должны находится под особым вниманием.

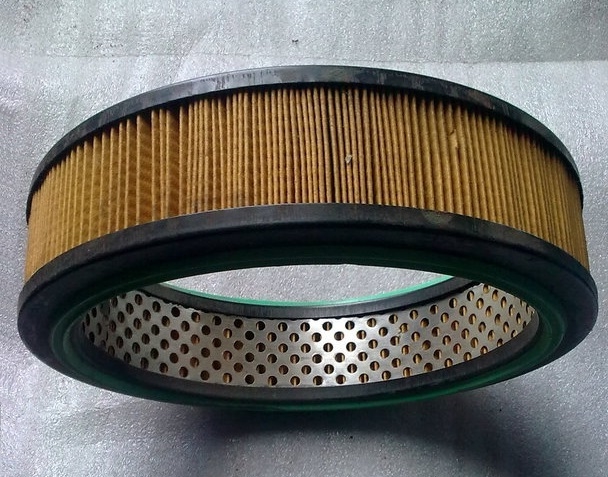

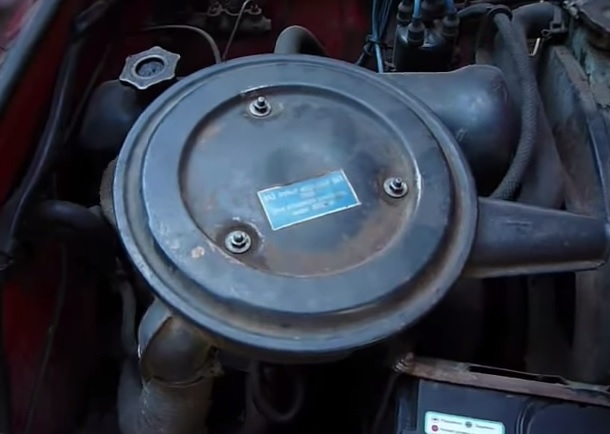

2. Воздушный фильтр – служит для очистки (обработки) поступающего в цилиндры двигателя воздуха. Он состоит из корпуса с приемным патрубком, крышки и фильтрующего бумажного элемента. Знайте, от состояния фильтрующего элемента зависит правильное «воздушное» питание двигателя. При сильном засорении или разрушении возможны достаточно сильные потери в мощности (Плохая тяга).

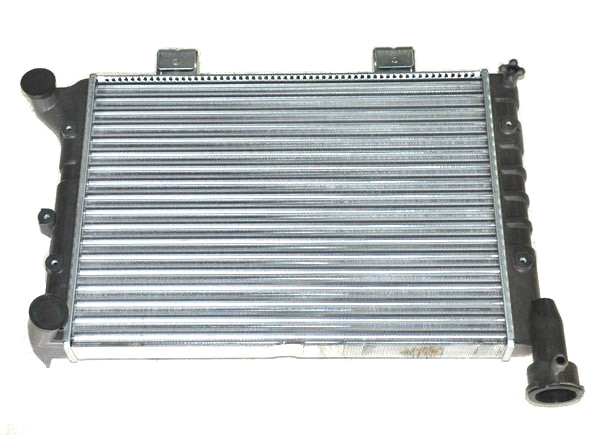

3. Радиатор – служит для отвода большой температуры от двигателя, чем сохраняет и уменьшает износ деталей двигателя (ведь при работе двигателя возникает температура до 2500 ºС, а такая температура вызывает сильный нагрев деталей и их расширение, отчего может происходить интенсивный износ).

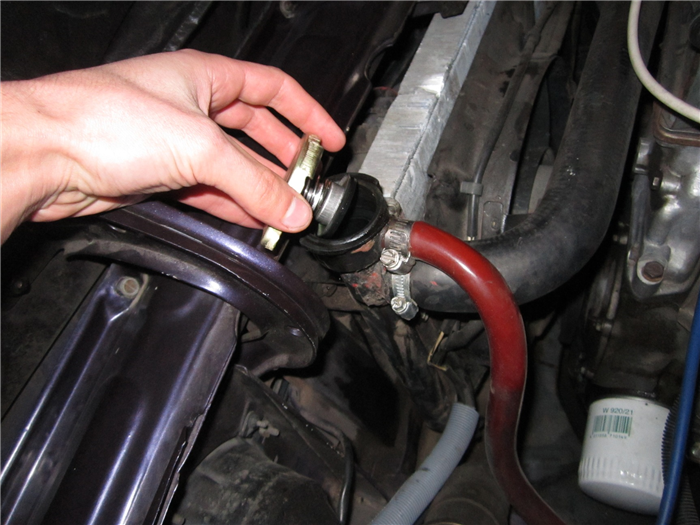

4. Крышка радиатора – герметически закрывает наливную горловину радиатора, служит для автоматической регулировки температуры и давления охлаждающей жидкости. Конструктивно имеет впускной и выпускной клапаны.

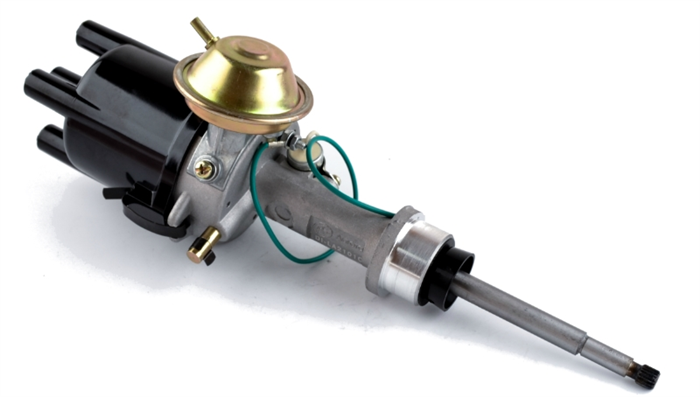

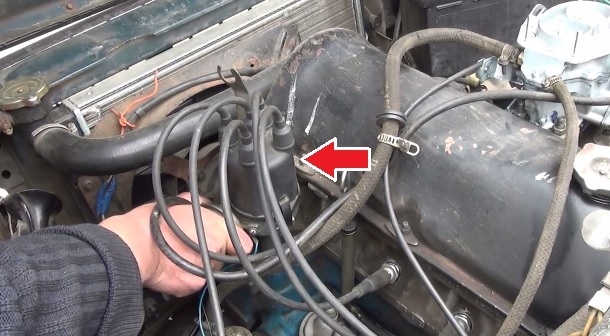

5. Распределитель зажигания (трамблер) – относится к приборам зажигания, предназначен для подачи высокого тока к свечам зажигания. Состоит из объединенного в одном корпусе прерывателя тока низкого напряжения и распределителя тока высокого напряжения.

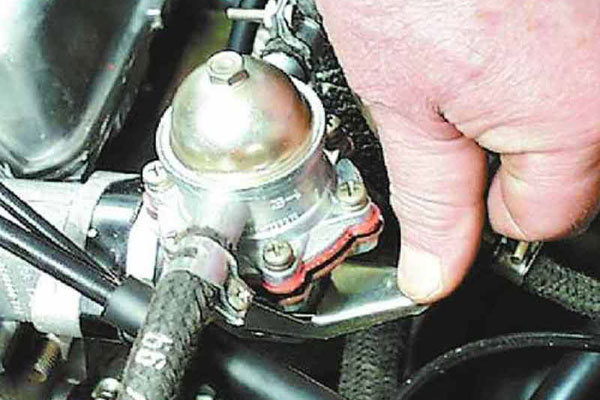

6. Бензонасос (или топливный насос) – служит для подачи бензина (топлива) из топливного бака в карбюратор под избыточным давлением. Диафрагменного типа.

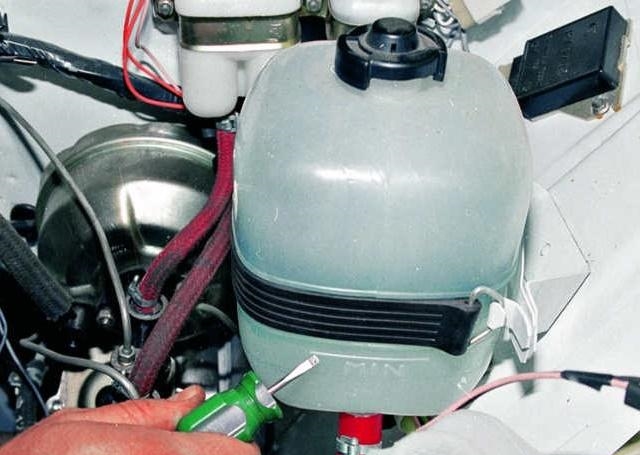

7. Расширительный бачок – в нем содержится определенное количество охлаждающей жидкости, предназначен для компенсации постоянно изменяющегося объема жидкости в системе охлаждения работающего двигателя (кстати, «подачу» жидкости регулирует клапан в крышке радиатора).

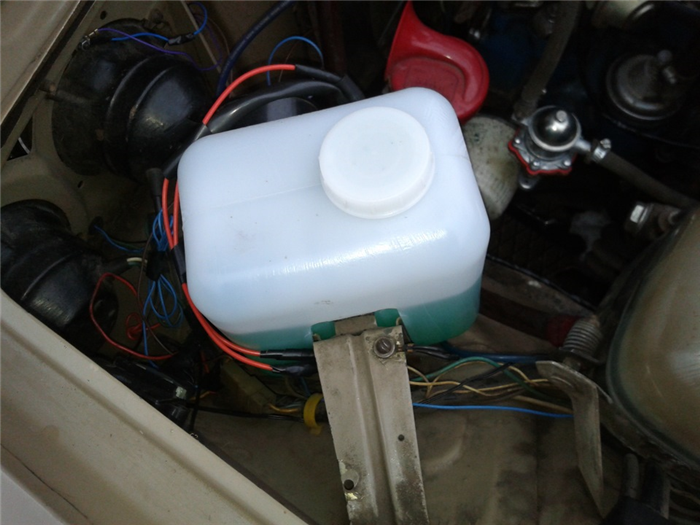

8. Бачок омывателя лобового стекла – служит для хранения определенного количества воды, которая подается к жиклерам, которые в случае необходимости производят очистку стекла. Конструктивно объединен с электронасосом.

9. Реле – предназначено для коммутации (включения, выключения, переключения…) электрических цепей от внешнего сигнала. Конструктивно состоит из релейного элемента (как правило, катушки) и группы контактов, которые размыкаются, или замыкаются в зависимости от состояния релейного элемента. Существует большое количество реле – электрические, оптические, тепловые и тд.

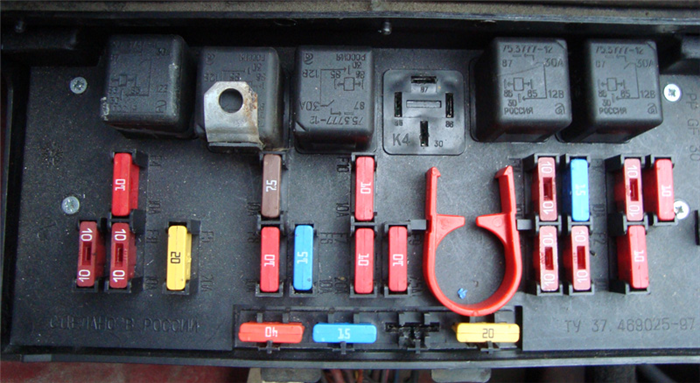

10. Монтажный блок – в нем находятся предохранители цепей электрооборудования, которые защищают электрику автомобиля от возможного короткого замыкания. Кроме того, в нем размещены реле переключения света фар (дальний/ближний), включения звукового сигнала, и тд.

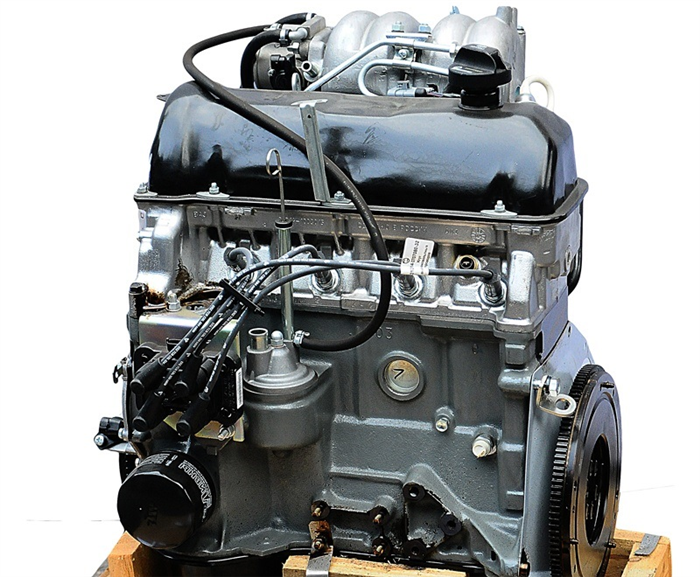

11. Двигатель – служит для приведения автомобиля в движение.

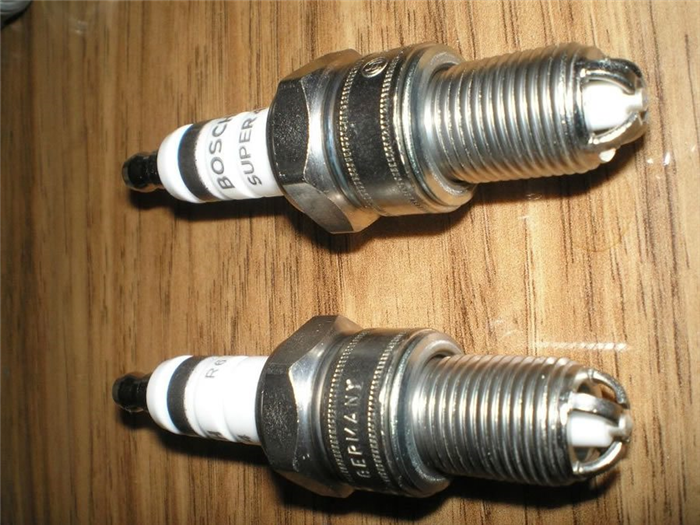

12. Свечи зажигания – служит для воспламенения рабочей смеси в цилиндрах искрой. Конструктивно состоит из металлического корпуса, внутри которого размещен керамический изолятор. Внутри изолятора размещен центральный электрод, верхняя часть которого стальная, а нижняя часть состоит из сплава никеля и марганца.

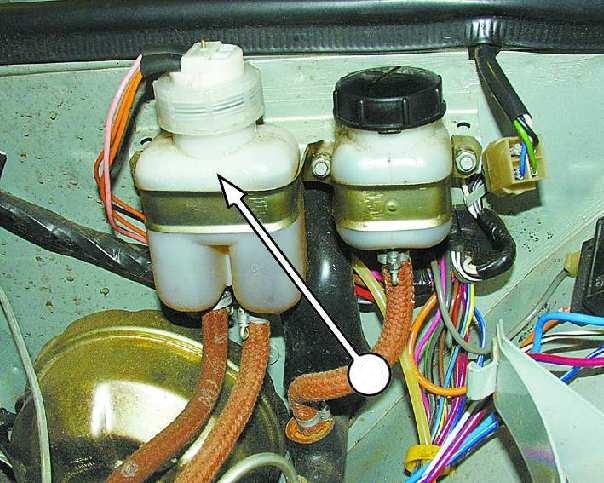

13. Бачок с тормозной жидкостью – служит для компенсации тормозной жидкости в тормозной системе. Конструктивно питательный бачок совмещен с датчиком уровня тормозной жидкости.

14. Бачок с жидкостью для сцепления – служит для компенсации объема жидкости для сцепления в процессе эксплуатации.
