4. Топливный насос высокого давления и накопитель давления топлива

Снятие и установка

*20 ± 2 Н ∙ м 20 ± 2 Н ∙ м 35 ± 5 Н ∙ м 10 ± 2 Н ∙ м 35 ± 5 Н ∙ м10 ± 2 Н ∙ м 10 ± 2 Н ∙ м 35 ± 5 Н ∙ м 35 ± 5 Н ∙ м 10 ± 2 Н ∙ м 10 ± 2 Н∙м 35 ± 5 Н∙м 64 ± 5 Н∙м 24 ± 4 Н∙м 24 ± 4 Н∙м *

  • Количество переустановок топливопровода высокого давления не должно превышать пяти. Для отметки количества переустановок топливопровода необходимо отмечать каждое его снятие в техпаспорте автомобиля. Если количество переустановок достигло пяти, или в случае замены топливных форсунок или накопителя давления топлива, необходимо использовать новый топливопровод высокого давления. В этом случае в техпаспорт необходимо внести соответствующую запись об установке нового топливопровода высокого давления и начать подсчет его переустановок заново.
  • При переустановке топливопровода высокого давления, убедиться в отсутствии посторонних материалов на поверхности сальников или трубопровода, а затем установить его на сальники без перекосов.

Перед снятием топливного насоса высокого давления с накопителем необходимо выполнить следующее:

  • Слить охлаждающую жидкость.
  • Снять дроссельную заслонку.
  • Снять клапан и охладитель системы рециркуляции отработавших газов.
  • Снять впускной коллектор.
  • Снять зубчатый ремень привода газораспределительного механизма.

Снятие топливного насоса высокого давления

1. Используя специальный фиксатор (MB992048), заблокировать звездочку топливного насоса высокого давления, а затем отвернуть гайку крепления звездочки.

*МВ992048 Звездочка топливного насоса*

2. Используя специальные приспособления (съемник звездочки топливного насоса (MB992098) и съемник шкива коленчатого вала (MB992099)), снять звездочку (1) топливного насоса высокого давления.

*Звездочка топливного насоса МВ992098 МВ992099*

3. Снять топливовозвратный шланг (2).

4. Снять подающий топливный шланг (3).

5. Снять топливный патрубок (4) насоса высокого давления.

При снятии топливного патрубка необходимо учитывать, что топливо в системе находится под значительным давлением. В связи с этим необходимо подождать не менее трех минут после остановки двигателя и накрыть патрубок ветошью или чем-то подобным для предотвращения разбрызгивания топлива, после чего отсоединить патрубок топливного насоса высокого давления.

6. Снять топливный насос высокого давления в сборе (5).

Снятие топливопровода высокого давления с накопителем давления в сборе

1. Снять топливовозвратный шланг (2).

2. Снять подающий топливный шланг (3).

3. Снять топливный патрубок (4) насоса высокого давления.

При снятии топливного патрубка необходимо учитывать, что топливо в системе находится под значительным давлением. В связи с этим необходимо подождать не менее трех минут после остановки двигателя и накрыть патрубок ветошью или чем-то подобным для предотвращения разбрызгивания топлива, после чего отсоединить патрубок топливного насоса высокого давления.

4. Снять топливопровод высокого давления (6).

5. Отвернуть пустотелый болт (7) с прокладкой (8).

6. Снять накопитель давления топлива (9) в сборе.

7. Отвернуть пустотелый болт (10) с прокладкой (11) и отсоединить возвратный топливопровод (12).

Установка топливопровода высокого давления с накопителем давления в сборе

1. Наживить возвратный топливопровод (12) болтами.

2. Затянуть пустотелый болт (10) с прокладкой (11) со стороны головки блока цилиндров моментом затяжки 20 ± 2 Н∙м.

*Возвратный топливопровод Накопитель давления в сборе*

3. Наживить накопитель давления в сборе (9) болтами, поддерживая накопитель рукой.

*Возвратный топливопровод Датчик давления Накопитель давления*

  • При выполнении работ не поддерживать накопитель давления в сборе за ограничитель давления и датчик давления, расположенные на концах накопителя.
  • Перед установкой накопителя убедиться в отсутствии посторонних предметов или ржавчины на резьбовых частях и поверхностях патрубка высокого давления.

4. Наживить топливопровод высокого давления (6).

5. Затянуть соединительные гайки топливопровода высокого давления со стороны топливных форсунок моментом затяжки 35 ± 5 Н∙м.

6. Затянуть соединительные гайки топливопровода высокого давления со стороны накопителя давления моментом затяжки 35 ± 5 Н∙м.

7. Затянуть болты накопителя давления топлива моментом затяжки 24 ± 4 Н∙м.

8. Затянуть пустотелый болт (7) с прокладкой (8) со стороны накопителя давления моментом затяжки 20 ± 2 Н∙м.

9. Затянуть возвратный топливопровод моментом затяжки 10 ± 2 Н∙м.

10. Затянуть болты топливопровода высокого давления моментом затяжки 10 ± 2 Н∙м.

11. Наживить топливный насос высокого давления (5) болтами.

12. Затянуть соединительные гайки патрубка топливного насоса (4) с накопителем давления и топливным насосом в сборе моментом затяжки 35 ± 5 Н∙м.

13. Затянуть болты топливного насоса высокого давления в сборе моментом затяжки 24 ± 4 Н∙м.

14. Затянуть болт патрубка топливного насоса высокого давления.

15. Подсоединить подающий (3) и возвратный (4) топливные шланги.

Установка топливного насоса высокого давления

1. Наживить топливный насос высокого давления (5) болтами.

2. Затянуть соединительные гайки патрубка топливного насоса (4) с накопителем давления и топливным насосом в сборе моментом затяжки 35 ± 5 Н∙м.

Читать еще:  Сколько стоит открыть категорию на права

3. Затянуть болты топливного насоса высокого давления в сборе моментом затяжки 24 ± 4 Н∙м.

4. Затянуть болт патрубка топливного насоса высокого давления.

5. Подсоединить подающий (3) и возвратный (4) топливные шланги.

6. Так же, как и при снятии, зафиксировать звездочку топливного насоса (1) специальным приспособлением (MB992048), а затем затянуть гайку крепления звездочки моментом затяжки 64 ± 5 Н∙м.

*МВ992048 Звездочка топливного насоса*

7. Установить приводной ремень.

8. В случае замены топливного насоса высокого давления выполнить процедуру его калибровки.

После установки топливного насоса высокого давления и накопителя давления необходимо выполнить следующее:

  • Установить впускной коллектор.
  • Установить клапан и охладитель системы рециркуляции отработавших газов.
  • Установить дроссельную заслонку в сборе.
  • Залить жидкость в систему охлаждения.
  • Удалить воздух из топливной системы.

Дизельные приключения с Mitsubishi L200

История эта началась где-то в первых числах сентября. Владелец Mitsubishi L200, выпущенного в 2008 году, отправился в путь из города Зеленограда в город Устюжну. В районе города Клин у него «что-то стукнуло и машина заглохла». Владелец в машинах понимает, поэтому определил, что «что-то» — это ремень балансирных валов, который порвался, попал под ремень ГРМ, а уже после обрыва того ремня никто никуда не поехал.

Вызвали эвакуатор и отправились в найденный в поисковике сервис «П*» (название не называем, если вопрос компенсации решится положительно — то и не назовем, чтобы репутацию не портить), который подтвердил свою готовность решить проблему. После дефектовки перечень работ выглядел следующим образом:

— замена ремня ГРМ (+ролики);
— замена ремня балансиров;

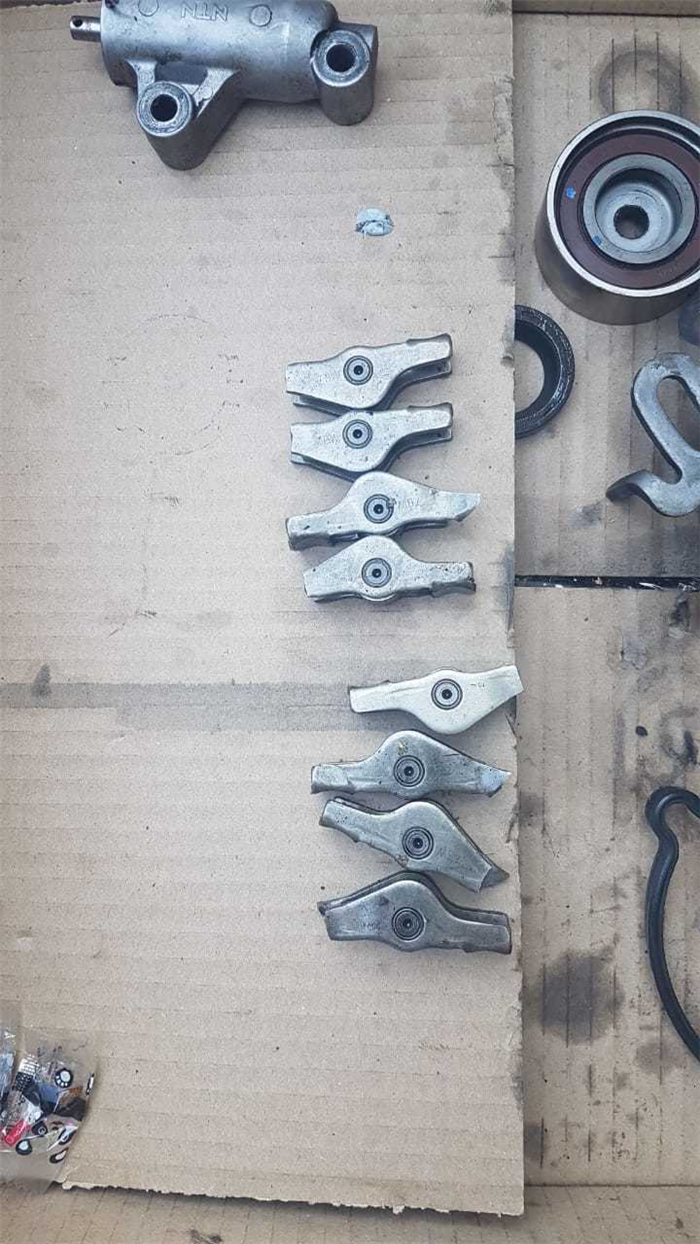

— замена коромысел клапанов («рокера» в простонародье).

Последний пункт был для нас неожиданностью — обычно-то ожидаешь увидеть в списке запчастей клапаны, колпачки и прочее, хорошо, если не шатуны. Оказывается, на этих моторах при ударе поршня о клапан бьются коромысла. Неизвестно, задумано ли это специально, или это случайность, однако в конечном итоге это выглядит скорее плюсом. Вот так выглядят поломанные коромысла:

В общем, мотористы в «П*» сильные — это не отнять. Собрали они все довольно быстро. Одна оказалась небольшая проблема — не заводится оный L200. Ну никак! Только если сбросить воздушный шланг и брызгать во впуск силиконовой смазкой — заводится и работает, жутко грохоча. Что, в целом, свидетельствует хотя бы о наличии компрессии и уже неплохой факт. Кроме того, персонально для меня это оказалось вообще откровением. Говорят, можно и эфиром запускать, но на нем он работает еще жестче. И при этом еще выдавал ошибку по датчику коленчатого вала, который автотехцентр «П*» тоже без всяких сомнений приговорил к замене. Владелец купил и его, но замена почему-то не помогла (это, кстати, классический результат бездумной рекомендации менять датчик при ошибке по нему).

Машина по-прежнему не желала заводиться. Когда владелец прождал неделю, он начал задавать мастеру-приемщику наводящие вопросы — а точно ли все хорошо с топливной системой, подкачивали ли топливо ручным насосом на корпусе фильтра, точно ли все хорошо с зубцами на задающем диске на коленвалу, точно ли все выставлено по меткам. На что получил поочередно ответы, что «насос ручной подкачки не работает, а метки и зубцы мы проверяли трижды». А «завтра придет дизелист, будет смотреть». Дизелист шел целую неделю и так и не пришел. Звонок директору тоже результата не дал — его тезисы были «мы все собрали правильно, а у вас ошибка пошла по системе при обрыве ремня, это либо мозги, либо иммобилайзер, с этим надо разбираться и это дополнительные деньги».

Вообще, конечно, когда говорят «ошибка пошла по системе» — это свидетельство полного непонимания происходящего. В целом, я не против, не все обязаны разбираться в системах впрыска, я и сам с них не очень-то, но использовать это как отмазку — решение не самое удачное. В конечном итоге машину забрали, оплатив стоимость работ в полном объеме, так как машину надо было делать. Директор устно пообещал осуществить возврат денег, если обнаружится косяк в части механики.

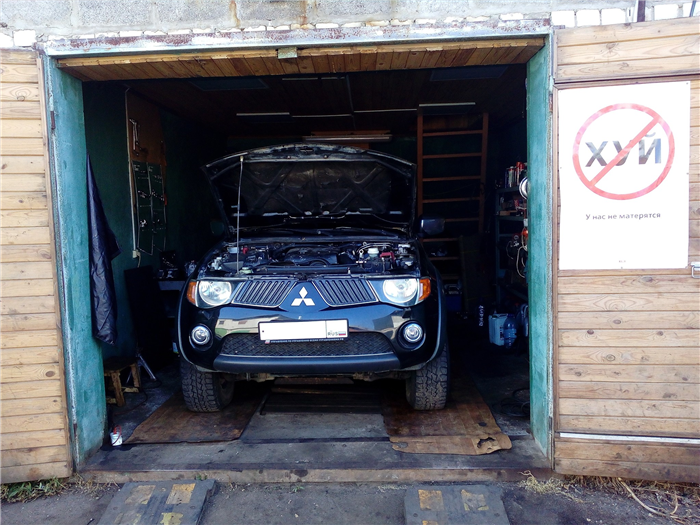

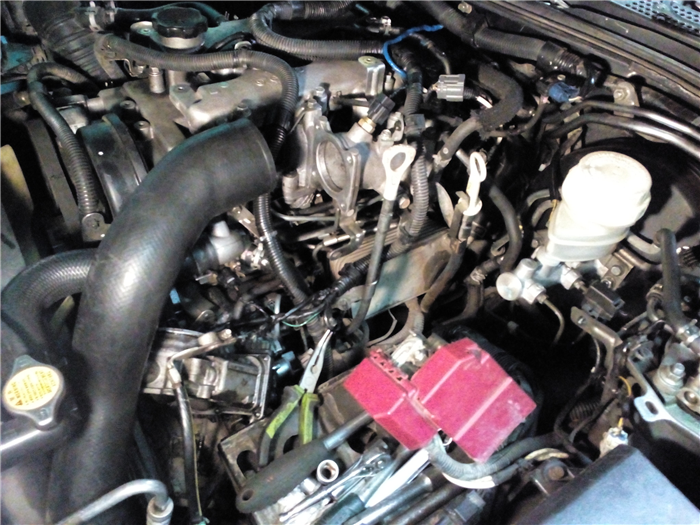

И вот машина у нас:

Первым делом, конечно, полезли проверять метки.

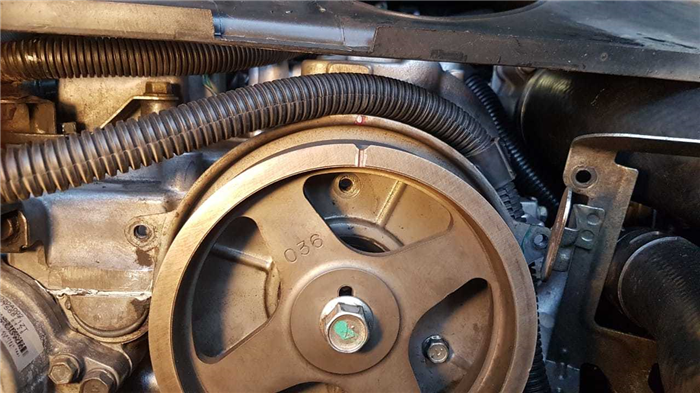

Распредвал выставили:

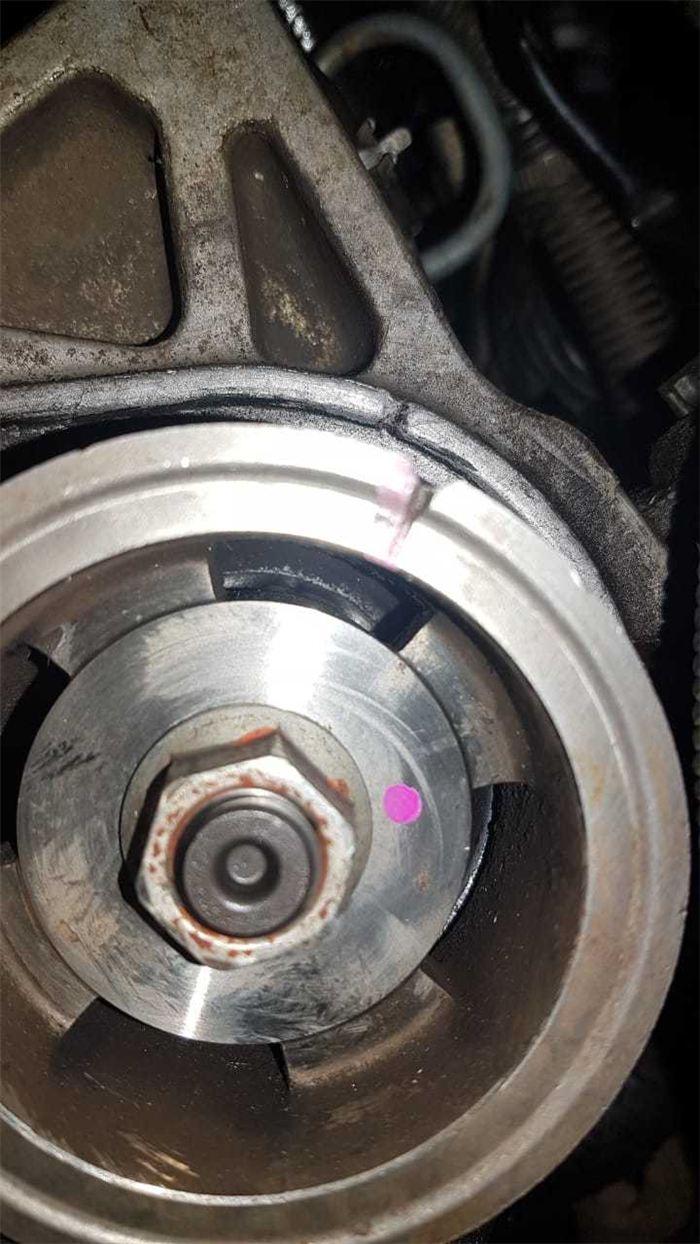

ТНВД стоит не по штатной метке, а по какой-то левой:

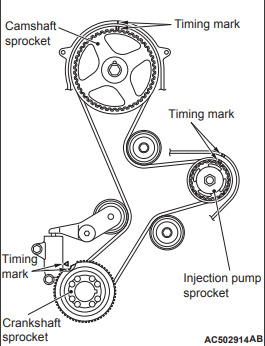

Если заглянуть в сервис-мануал, сразу видно, что метка ТНВД должна смотреть чуть вправо, а не вертикально вверх:

Вообще, в данном случае это непринципиально, это Common Rail, в котором насос создает давление постоянно. На этот же мотор ставились классические распределительные ТНВД, для которых действительно важна синхронность с фазами работы двигателя (в нужный момент давление должно было превысить определенный порог и форсунка должна была открыться). Видимо, от тех исполнений в наследство и осталась метка.

Однако сервис-мануал подобных вольностей никому не разрешает, по сервис-мануалу все строго — метка должна совпадать. Тем более, пульсаций давления и нагрузки никто не отменял, поэтому как минимум, установка по меткам снижает вибронагруженность всего вот этого вот.

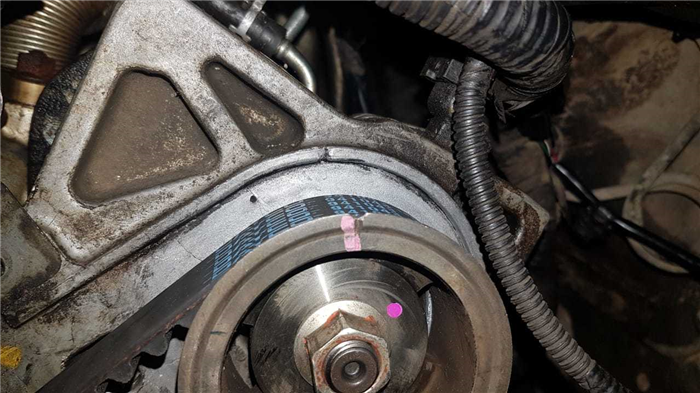

Что ж, посмотрим третью метку, коленчатого вала. Сама она в норме, вот:

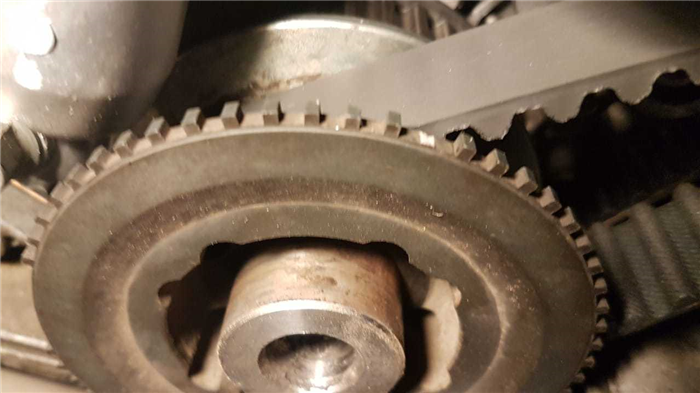

Однако что-то тут не то. Ну-ка, посмотрим повнимательнее:

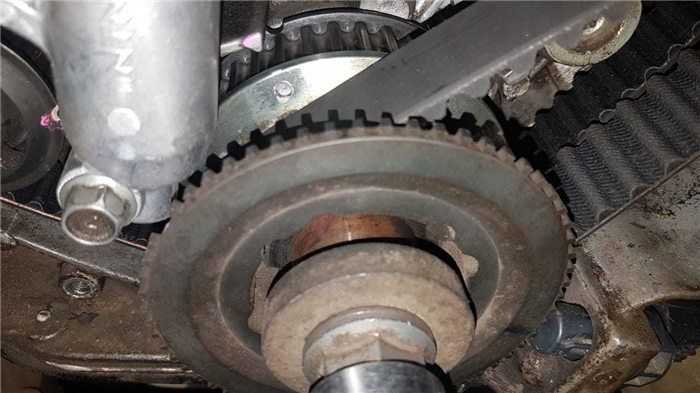

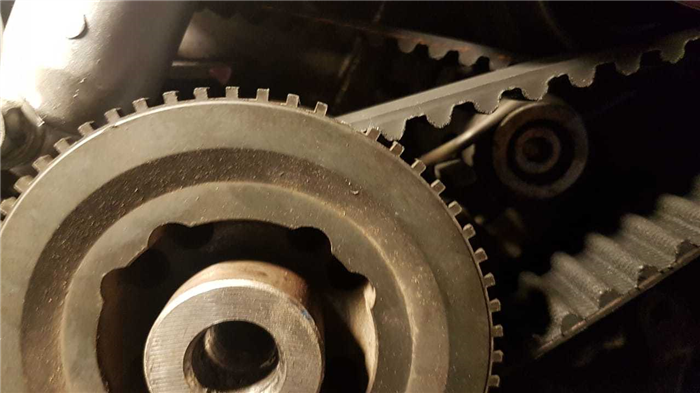

Зубчика-то не хватает. Вот и источник ошибки по коленчатому валу. Интересно, сколько бы пришлось ждать «дизелиста», который бы обнаружил эту б/п сложную неисправность, которую не удалось обнаружить при «трехкратной проверке меток»? Вообще, при таких раскладах ждать, что мотор заведется, довольно бессмысленно. Однако все же выставили ТНВД по правильной метке:

Подкачали топливо (почему-то давление появилось при пятом примерно нажатии на ручной насос — что подводит нас к мнению о художественном свисте мастера-приемщика), и покрутили. Ожидаемо — не заводится. Подождали день до прихода нового задающего диска (он объединен с шестерней ремня ГРМ на коленвалу), установили ее, и вот результат:

Читать еще:  Зимние шины на гранту

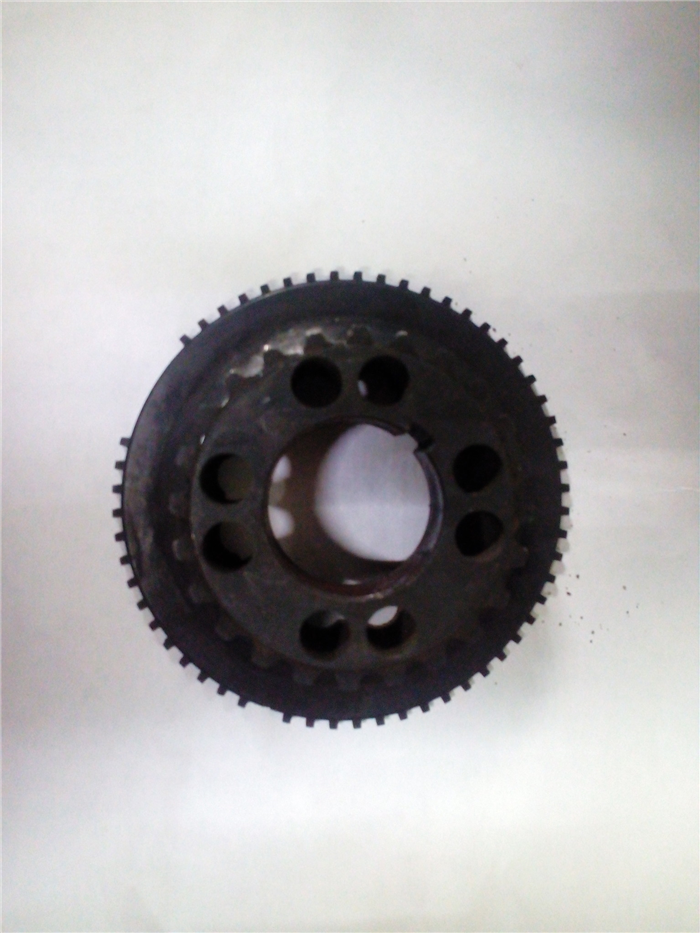

Вот так выглядит снятая старая шестерня коленвала:

Зуб мог заломиться и при обрыве ремня, тут вопросов нет. А вот обнаружить это должны были еще при установке.

Что ж, директору сервиса «П*» было сделано предложение вернуть стоимость замены ремня ГРМ (работа выполнена не в полном объеме), стоимость эвакуатора из Клина в Зеленоград, стоимость датчика коленвала, который был неверно диагностирован, и стоимость нашей работы. Что касается замены коромысел («рокеров») — по этой работе претензий вроде нет. Директор сходу сказал, что готов компенсировать 50% озвученного, и на иные расклады категорически не согласен. Пока, однако, не произошло и этого.

На этом первая часть заканчивается. Начинается вторая, в которой в роли некомпетентных товарищей выступаем уже мы сами. Владелец, выехав снова в Устюжну, через сотню километров опять встал. Сначала дрожащими руками скинул верхний кожух ремня и обнаружил, что все на месте. Потом попробовал завести — машина завелась и даже поехала, но потом остановилась снова. Позвонил нам. Мы, призвав все свои небогатые знания, пришли к выводу о том, что возможно, это подклинивает клапан, отвечающий за контроль давления в рампе, он называется SCV — Suction Control Valve. Для регулирования давления он управляет количеством топлива, поступающего на вход секции высокого давления ТНВД. Предложили владельцу скинуть разъем с этого клапана. В этом случае насос качает максимальное давление, ограниченное только клапаном аварийного сброса давления, установленным в рампе. Зато теоретически, когда клапан SCV постоянно в закрытом положении, подклинить он никак не может.

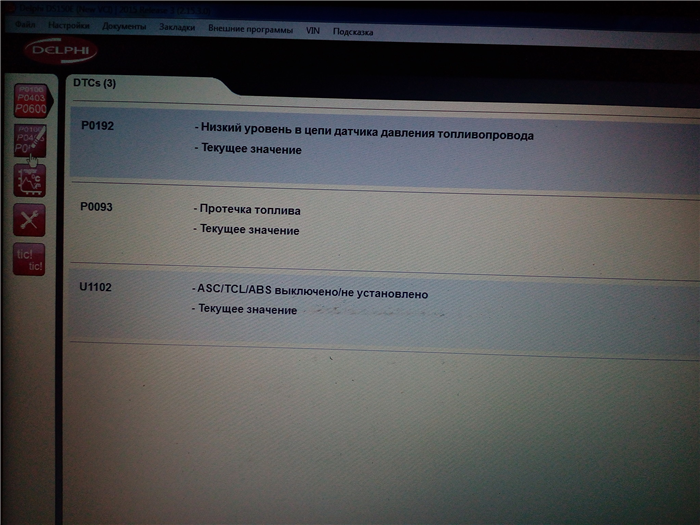

И действительно, со скинутым разъемом двигатель заработал стабильно, хотя и очень жестко — да и ехать он стал очень лениво. Но все же на «доехать до нас» хватило, и привлекать эвакуатор не потребовалось. Дальше мы, руководствуясь гуглом, решили снять клапан SCV. Мероприятие довольно интересное. Откатимся немного назад. Вот так выглядит подкапотное пространство Mitsubishi L200 в штатном собранном виде:

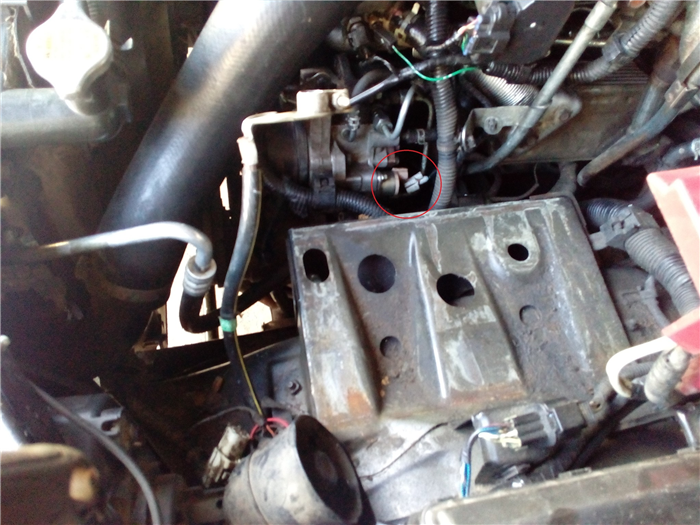

Вот ТНВД расположен под шлангами в правой части, между аккумулятором и двигателем. Для доступа к нему нужно снять аккумулятор, и тогда будет хоть какой-то доступ:

Прикручен он штатно болтами под шестигранник, а затянут от души. У нас этот шестигранник провернулся почти сразу, поэтому откручивать пришлось с помощью молотка и зубила, благо к нижнему болту был доступ через подкрылок — снимать ТНВД со снятием ремня ГРМ вообще не было желания. В итоге все оказалось чистенько и красиво, но владелец на свой страх и риск все же решил поменять этот клапан.

После замены клапана поехали на ездовые испытания, итог которых приведен на фото:

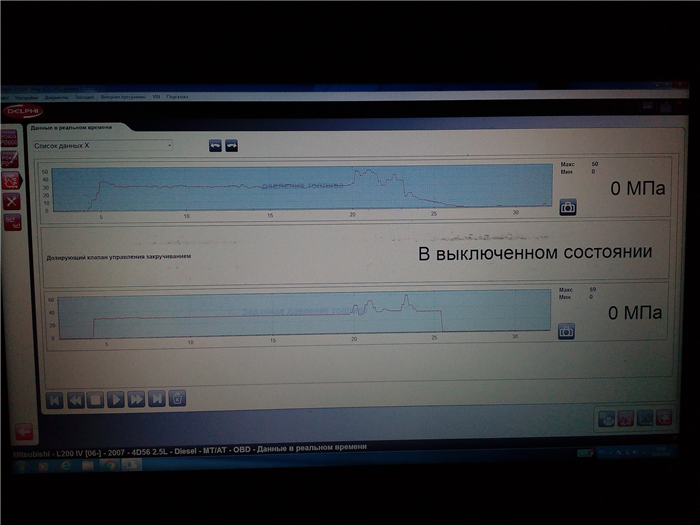

То есть, в какой-то момент давление просто плавно падает в ноль и мотор глохнет. Вот такие ошибки генерятся при этом:

Еще один симптом, который непонятно, как истолковывать — при активной прогазовке выхлоп был черным. Это явно случай «слишком много соляры» (поисковики подсказывают, что солярка, на которую не хватает кислорода в камере сгорания, распадается просто под воздействием температуры на углерод (сажу) и что-то еще), но из-за смесь богатилась — непонятно.

В общем, следствие зашло в тупик. Дальше идет чистая теория, не шибко подкрепленная опытом. Фиксирую для истории, а также на случай, если у кого появится желание подсказать.

Варианты были такие: либо по какой-то причине система управления в какой-то момент подает сигнал сбросить давление до конца, и мотор глохнет. Или наоборот, в какой-то момент из-за чистой «механики» давление падает, и двигатель глохнет, а система управления лишь фиксирует это состояние, но в глушении не участвует.

В принципе, вариантов воздействовать на давление у электроники ровно два. Первый — это SCV, который мы исключаем скидыванием разъема — в этом случае он становится в фиксированное положение и никак не влияет на давление. Второе — открыть форсунку надолго. На мой взгляд — это должно бы иметь в качестве симптома хотя бы кратковременный подъем оборотов, чего не наблюдается. Поэтому скорее всего, такой вариант исключен.

Вторая ветка — чистая «механика». Здесь перво-наперво в голову приходит «поклинившая» форсунка, непрерывно льющая в цилиндр. На это непохоже, потому что во-первых, должен быть тот же симптом, а во-вторых, налитое топливо должно стекать в картер — и уровень масла был бы существенно выше, чем тоже не было.

Следующий вариант — топливо уходит в обратку. Обратки у нас три. Первая — редукционный клапан на ТНВД, вторая — обратка с форсунок, третья — клапан аварийного понижения давления на рампе. Методика проверки редукционного клапана на ТНВД как минимум мне неизвестна. До обратки форсунок добраться на этом моторе затруднительно (хотя на нем вообще до чего-то добраться очень сложно). Решили искать под фонарем, там светлее. В смысле, смотреть клапан на рампе — благо добрые люди с форума автодаты подсказали методику проверки. Если с клапана капает при сбросе газа — очевидно, он работает некорректно. Ну и полезли:

Вот она — рампа. По центру — вход с ТНВД, а остальное — выходы к форсункам. Говорят (тм), что длина трубок на форсунки обязательно одинаковая из-за каких-то гидравлических особенностей. Подтвердить не могу, но на всякий случай верю:

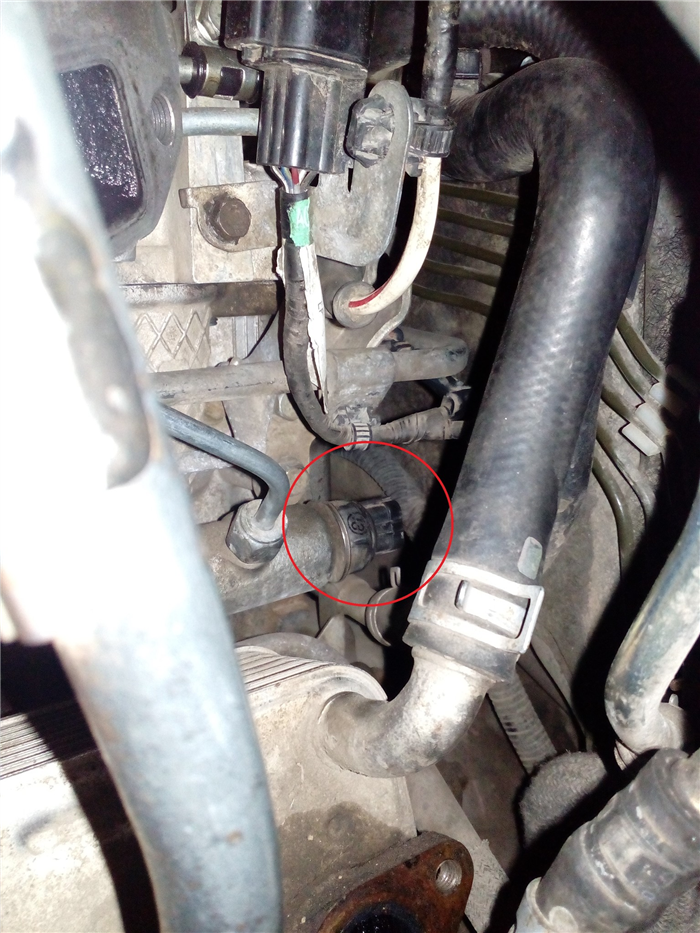

Ближе к перегородке между мотором и салоном расположен датчик давления:

Ну, разъем надтреснут, но сидит плотно, никакой зелени внутри не обнаружено, так что как минимум не в этом проблема. Да и потом на работающем двигателе активно его шевелили — никаких симптомов не показал.

Читать еще:  Форум митсубиси аутлендер 1 поколения

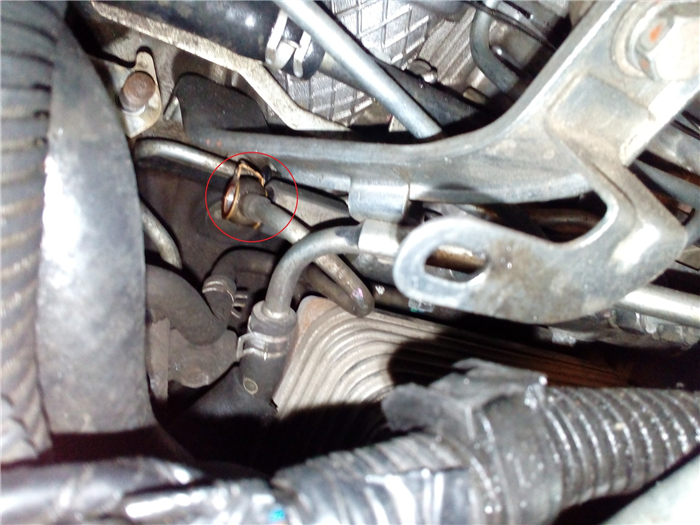

Болт откручен, однако отвести в сторону трубку затруднительно. Кое-как замотали трубку (она объединена с обраткой ТНВД и форсунок, так что оттуда льет при работающем двигателе), завели и увидели, что аварийный клапан вроде не льет.

Здесь мы приуныли, но поскольку также шевелили разъем датчика давления топлива, решили собрать все обратно и повторить ездовой цикл. Как ни странно, в этот раз машина не дымила, ехала заметно резвей, и, что характерно, не глохла. Потом, правда, разочек заглохла — но тут же завелась и поехала, как ни в чем не бывало. Владелец в итоге уехал в родную Устюжну, и в пути автомобиль ни разу не заглох.

Теория сейчас у нас такая — датчик давления топлива в какой-то момент показывает некорректное значение (низкое), и система управления глушит нахрен мотор, так как у Common rail как раз такая защита от «подвисшей» форсунки и реализована — глушить при резком падении давления топлива. Но тогда неясно, почему глохнуть стала реже после «прокачки». Возможно, низкое давление показывается не из-за неисправности датчика, а из-за «плавающего» в системе пузырька воздуха, который периодически «подплывает» к датчику давления, и случается все вышеописанное. Понимаю, что теория близка к «ошибке, которая пошла по системе и пришла в иммобилайзер» (видимо, из порвавшегося ремня выскочила), но других идей нет, а оплату за эту теорию мы с владельца не требуем.

Так что дизель у нас все-таки спиздили.
К счастью, связь с владельцем автомобиля у нас есть, поэтому рано или поздно мы разгадаем эту загадку.

Энциклопедия pickupclub.ru

Инструменты сайта

клапан давления ТНВД

Порой клинит клапан ТНВД. Помогает промывка рампы и форсунок .

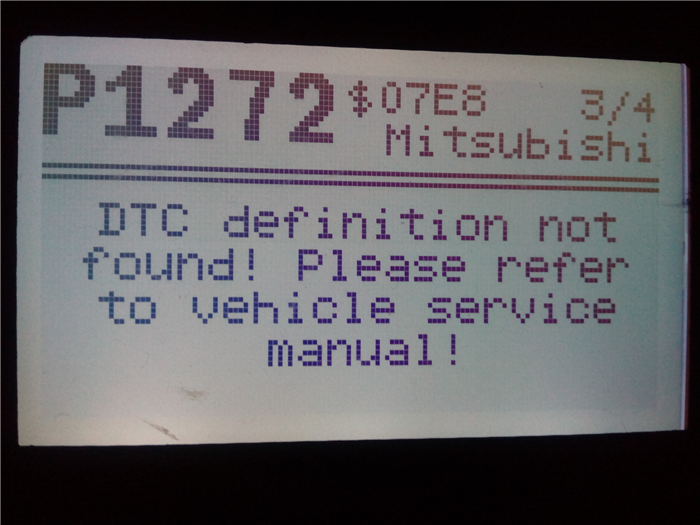

На плохое состояние клапана может указывать ошибка P1272
Для авто до 2011 г.в. каталожный номер 1460A031, меняют на модифицированный 1460A037 по гарантии.
С модельного 2011 года изменено посадочное место клапана (размер, резьба) и он стал неразборный.

Находиться на двигателе под левым аккумом. Нужен шестигранник для разборки CR-V5 (5-ка).
Разборка: http://www.youtube.com/watch?v=JBDZcabr3rM

Клапан можно снять и посмотреть, не завис ли он. После этого поставить на место, не подключая разъем, прокачать и попробовать завести. С отключенным клапаном двигатель заводится, но работает жестко и выше 1000 оборотов не крутится.
Исправный клапан, извлечённый из ТНВД и подключенный к проводке, при включении зажигания должен издавать не громкий звук жжжжжжжжжж (вибрирует с большой частотой).

Помимо клапана регулировки давления есть в тнвд клапан перелива в обратку, после насоса подкачки. Он работает когда с большого потребления двигатель переходит на малое. Попросту подклинивает. При промывке винсом практически не участвует в процессе, даже когда газовать. Потому что без нагрузки , даже если газовать на холостом ходу, давление практически не поднимается. Заставить его поработать оказалось проще чем выкрутить с тнвд. Достаточно в течении 15-30 минут подкачивать топливо лягушкой на топливном фильтре. Не просто подкачивать , а держать её в твёрдом состоянии, насильно запихивать ему соляру что бы он её перепускал через этот клапан в обратку. Я думаю что с обраткой выходит тот кокс который не промыл винс через этот клапан. Желательно чтобы топливо было с присадкой хай-гировской. Таким способом вылечилось ряд машин которым не помогал винс и даже чистка клапана.
