Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта – для различных модификаций автомобиля Камаз.

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

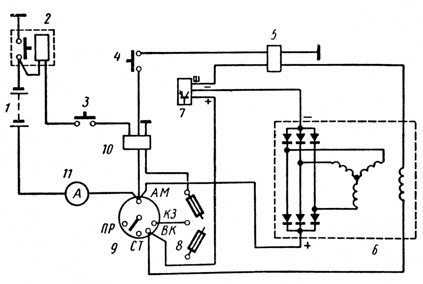

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Схема электропроводки КАМАЗ 5511: защита электросхем и потребителей

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Обеспечивать потребности народного хозяйства в многоцелевом грузовом транспорте возложили на Камский автозавод в Набережных Челнах. За основу была взята грузовая платформа, с которой все последующие модели были максимально унифицированы.

В частности, схема электропроводки КАМАЗ 5511, пуска и отопления практически идентичны с другими моделями.

Справочно: КАМАЗ 5511 стал самым массовым самосвалом народного хозяйства. Только за первый год выпуска за ворота автозавода вышло более 10000 авто.
Выпускался с 1977 по 1990 года, имел самоопрокидывающийся кузов, оснащенный обогревом выхлопными газами.

Защитные системы электрооборудования

Для безаварийной работы электрооборудования конструкторами внедрены:

1. дистанционный выключатель типа ВК 860 для аккумуляторных батарей . Предназначен для отключения батарей от электрической системы автомобиля при длительных стоянках и для их защиты от коротких замыканий (см. также статью о схеме электропроводки Камаз 5320);
2. защитная блокировка выключения АКБ при работающем двигателе и генераторе с целью предотвращения перенапряжений в электросистеме . Случайное срабатывание выключателя блокируется до полного отключения генератора;
3. регулятор напряжения, отвечающий за стабильное поддержание в электросети номинального напряжения . Алгоритм его работы ориентирован на постоянную зарядку АКБ.

Справочно: конструкторы посчитали, что цена недорогого защитного устройства способна надежно уберечь дорогостоящее оборудование.

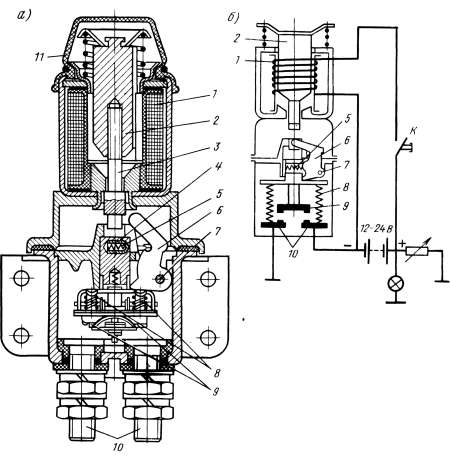

Дистанционный выключатель

Выключатель аккумуляторный батарей с дистанционным типом управления имеет 3 основные части:

1. контактное устройство;
2. электромагнит;
3. систему передачи воздействия штока электромагнита на контактное устройство.

Для включения в электросеть автомобиля всех потребителей, получающих энергию от аккумулятора, водитель активирует кнопку «К» (на схеме вверху).

В результате этого:

1. ток подается на обмотку электромагнита (№1 на схеме «А»);
2. якорь (№2) со штоком (№3) передают усилие на шток (№4) контактного устройства;
3. этот шток приводит в действие фиксатор (№5), преодолевающий усилие пружин (№8);
4. одновременно с этим фиксатор воздействует на рычаг (№6), который замыкает контакты выключателя (№№9,10). Проводка КАМАЗ 5511 становится активной.

Для отключения потребителей от аккумулятора, водитель должен повторно нажать «К» (на схеме «Б»).

1. на обмотку электромагнита (№1) подается ток;
2. приводятся в движение шток (№4) и рычаг (№6);
3. в результате их воздействия разблокируется фиксатор (№5);
4. контакты размыкаются.

Справочно: отключение батарей происходит только при постановке в нейтральное положение выключателя приборов и стартера.
Активируется функция из кабины с помощью кнопочного выключателя путем нажатия штока, снабженного резиновым колпаком.

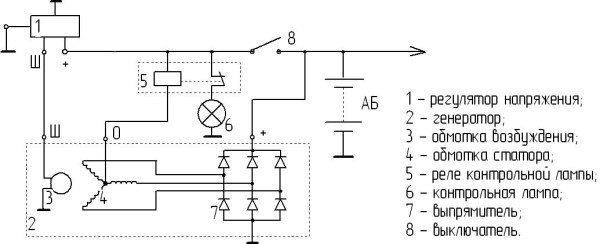

Регулятор напряжения

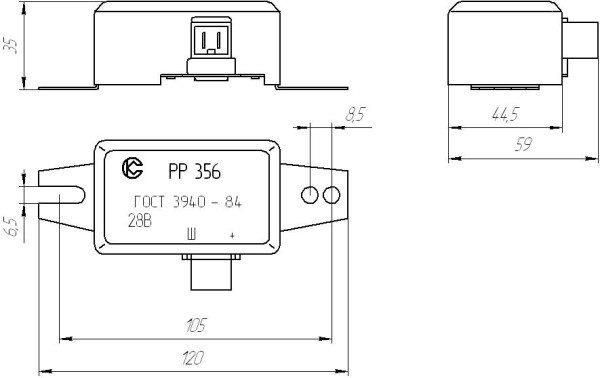

На автомобиле КАМАЗ в электросистеме используется регулятор напряжения типа РР 356, в отличии от схемы электропроводки ЗИЛ 130 .

Его функции заключаются в:

1. Автоматическом поддержании заданного напряжения генератора;
2. Обеспечении зарядного режима АКБ;
3. Стабильной работе всех остальных потребителей.

Справочно: Регулятор напряжения бесконтактного типа, собран на полупроводниковых приборах.
Выполнен в безразборном корпусе, ремонту не подлежит.
Особенностью регулятора является отсутствие каких-либо регулировок работы его параметров своими руками со стороны водителя.

Выводы

Выражаем уверенность, что данная статья поможет вам более детально разобраться в особенностях строения электропроводки автомобилей КАМАЗ. А видео на нашем сайте даст практические уроки по обслуживанию основных узлов и агрегатов.

Схема электропроводки КАМАЗ 5511: сохраняем и используем

Кто в пробках стоял, тот над мопедом не смеётся!

Бывают такие ситуации, когда схема электропроводки КАМАЗ 5511 просто необходима. Ведь вышедший из строя прибор или устройство могут не только создать проблемы с эксплуатацией транспортного средства, но и оставить его на приколе на более длительный срок. А этого допустить никак нельзя, ведь для многих своих владельцев КАМАЗ 5511 незаменимый помощник.

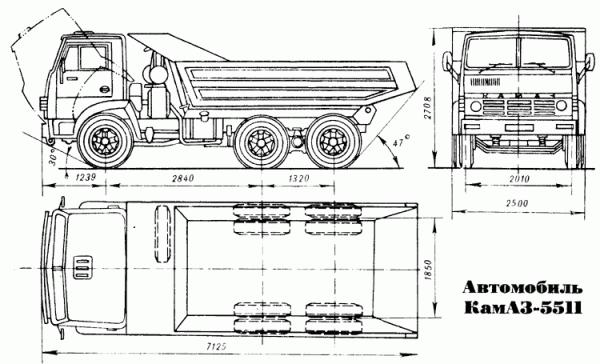

Колесная формула 6х4, мощность двигателя 220 л.с., грузоподъемность 11т, объем кузова 8,5 м.куб

Общая схема

В данной публикации будет представлена общая схема, а также деталировка отдельных подсистем.

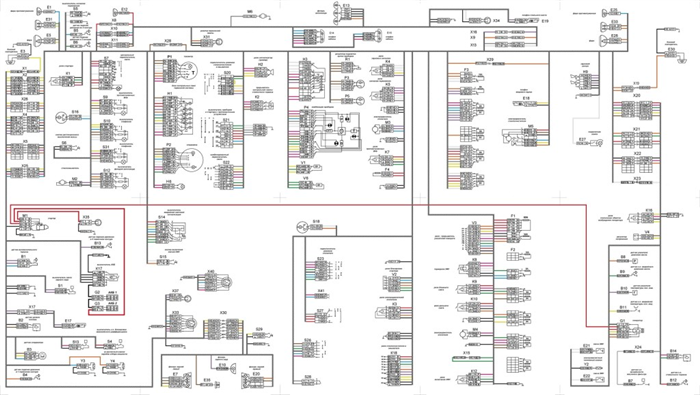

Оригинальная схема электрооборудования и проводки КАМАЗ- 55111

В целом же автомобиль доказал свою надежность, однако суровые эксплуатационные условия заставляют владельцев пристально следить за отдельными элементами и узлами электрохозяйства.

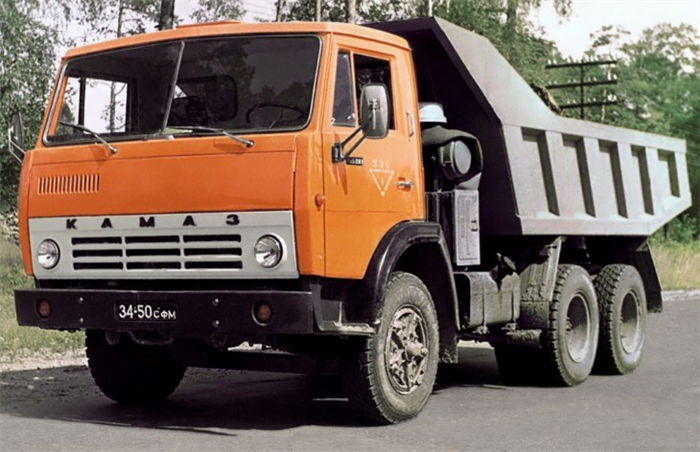

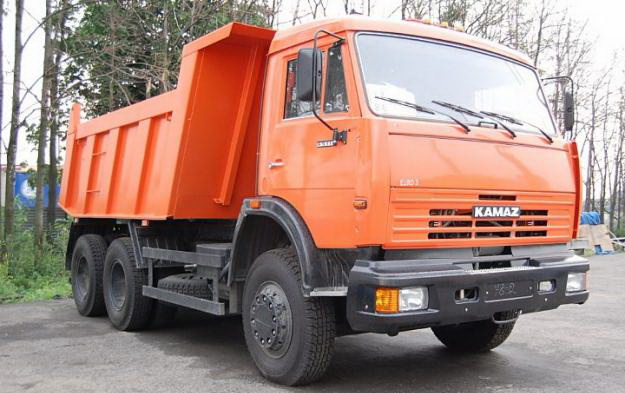

Самый массовый автосамосвал – КАМАЗ 5511

Деталировка электрооборудования

Схема электропроводки КАМАЗ 55111 в рамках данной публикации представлена в виде постраничных элементов:

1. Для удобства общая схема разделена на 10 листов (аналогично тому, как представлена инструкция в заводской документации);
2. Формат частей пронумерован нами А и В с нумерацией, где А – первый ряд, а Б – соответственно второй;
3. Такой способ вывода для распечатки в формате А3 и А4 максимально удобен;
4. Все фото в статье кликабельны и адаптированы под работу не только на ПК, но и на планшетных устройствах.

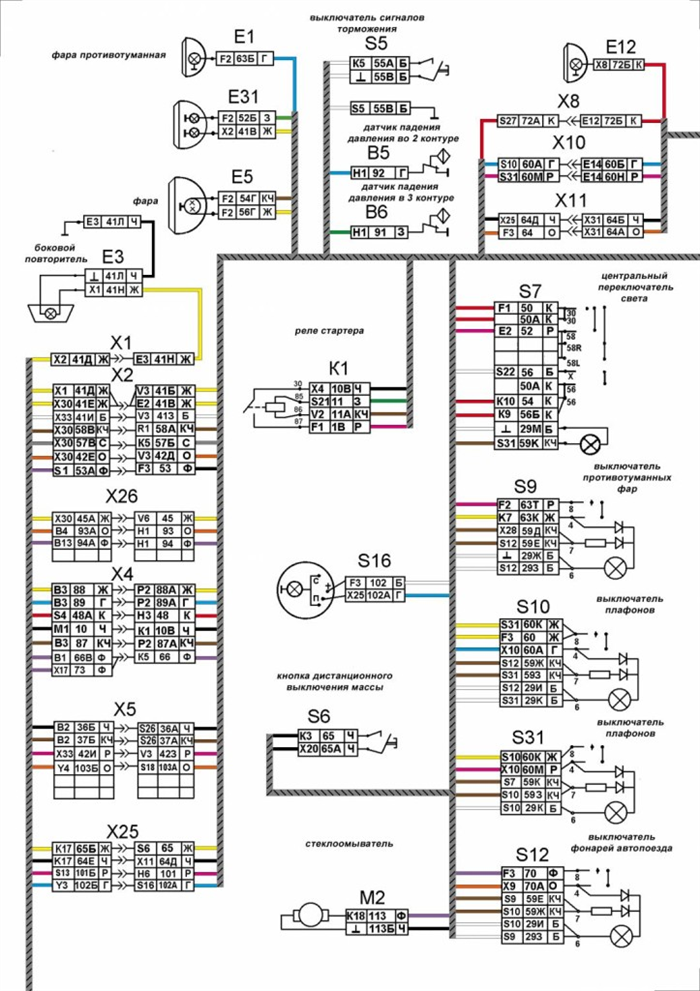

Первая часть – А1

Ниже представлено, как должна осуществляться склейка публикуемых частей. Цена распечатки 10 листов в разы меньше, чем стоимость инструкции, предлагаемой различными ресурсами и издательствами.

Схемы электрические функциональные КамАЗ-5320, -55102

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ФУНКЦИОНАЛЬНЫЕ

На всех схемах единый перечень элементов, зоны расположения элементов в полумонтажных схемах могут незначительно отличаться (рис. 328-337).

Рис. 328. Функциональная схема электроснабжения для всех автомобилей с генератором 800 вт. Схема имеет два варианта выключателя приборов и стартера

Рис. 329. Функциональная схема электроснабжения для всех автомобилей с генератором 800 вт. Схема имеет два варианта выключателя приборов и стартера

Рис. 330. Функциональная схема пуска двигателя распространяется на все автомобили

Рис. 331. Функциональная схема контрольно-измерительных приборов имеет вариант исполнения для автомобилей с двумя топливными баками

Рис. 332. Функциональная схема стеклоочистки, отопления и звуковой сигнализации распространяется на все автомобили

Рис. 333. Функциональная схема внутреннее освещение распространяется на все автомобили

Рис. 334. Функциональная схема наружного освещения. Распространяется на все автомобили

Рис. 335. Функциональная схема наружней световой сигнализации и блокировки колес. Распространяется на все автомобили

Рис. 336. Функциональная схема световой и звуковой сигнализации тормозной системы. Распространяется на все автомобили

Рис. 337. Функциональная схема подъема и опускания платформы распространяется на все автомобили самосвалы, имеет вариант самосвала с прицепом
