Чем отличается dohc от sohc

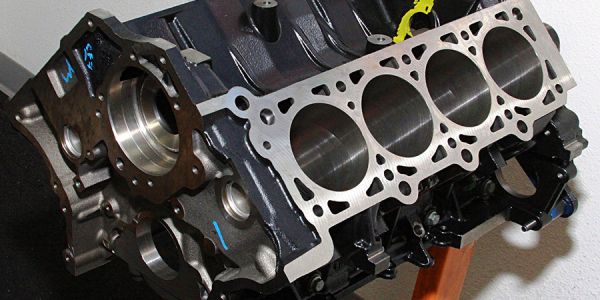

Распредвал: OHV, OHC, SOHC и DOHC в чем разница

Разберемся с задачами распредвала автомобиля. Распределительный вал обеспечивает четырехтактному двигателю возможность для открытия и закрытия клапанов в головке блока цилиндров. Таким образом, происходит газообмен в двигателе любого автомобиля. Для этой цели на распредвале расположены, так называемые: «кулачки», равные числу клапанов. Кулачки преобразуют вращательное движение распределительного вала в возвратно — поступательное движение клапанов. Кулачок толкает клапан (через толкатели или коромысло) вниз. Распределительный вал вращается на половине скорости коленчатого вала. Связь между коленчатым валом и распределительным валом, как правило, происходит при помощью зубчатого ремня или металлической цепи, а также, в редких случаях — зубчатым редуктором.

Распредвал: разница между OHV, OHC, SOHC и DOHC

OHV (Over Head Valve), что дословно означает как: «клапаны установлены в головке цилиндров». Часто термин «OHV» используется для описания конструкции двигателя, где распределительный вал установлен внутри блока цилиндров — внизу, а клапаны работают через подъемники, толкатели и коромысло. Стоит сказать, что эта конструкция OHV успешно используется на протяжении десятилетий, но уже считается достаточно устаревшей.

Основным недостатком конструкции OHV является то, что трудно точно контролировать фазу газораспределения на высоких оборотах. Причиной этого является более высокая инерция, вызванная большим количеством компонентов клапанной системы. Это означает, что конструкция OHV лучше подходит для двигателей с большими объемами, например V8 или еще более крупных, где большой объем мотора обеспечивает более высокий крутящий момент при более низких оборотах. Кроме того, технически сложнее установить больше чем 2 клапана на цилиндр — что можно легко сделать в двигателе DOHC.

OHC (Over Head Cam) и SOHC (Single Over Head Cam).
В двигателе SOHC распределительный вал установлен в головке цилиндров, а клапаны управляются либо коромыслами, либо непосредственно через подъемники.

Основным преимуществом конструкции OHC является то, что клапаны работают почти непосредственно с помощью распределительного вала, что упрощает сохранение точного времени при более высоких оборотах. Также есть возможность для установки трех или четырёх клапанов на цилиндр.

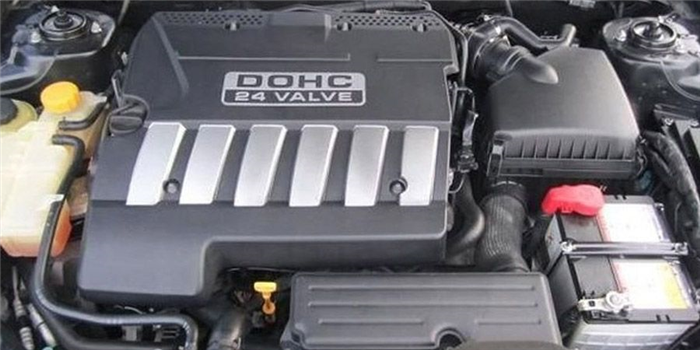

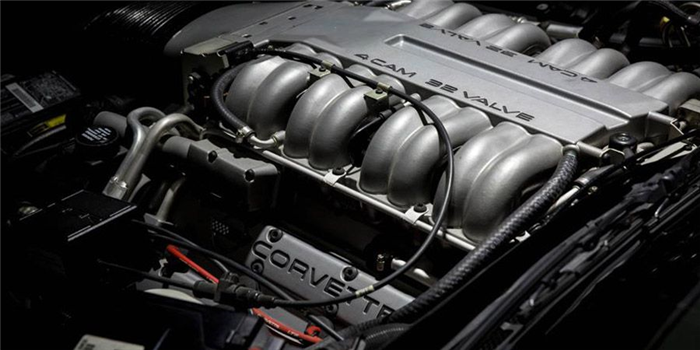

DOHC (Double OverHead Cam), или иногда его еще называют «Twin Cam» или «Double Cam». Большинство современных автомобилей имеют двигатели DOHC.

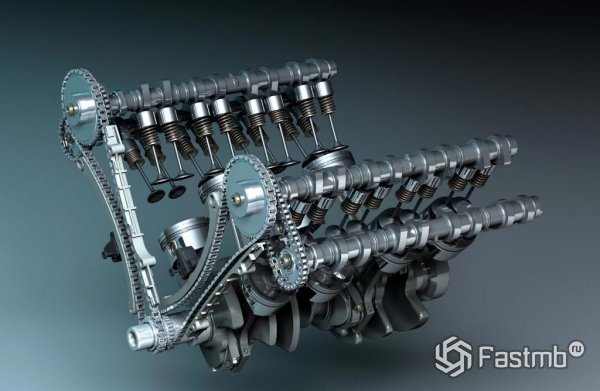

Типичный двигатель DOHC имеет два распределительных вала и 4 клапана на цилиндр. Один распределительный вал управляет впускными клапанами, которые установлены с одной стороны, а другой распределительный вал управляет выпускными клапанами на противоположной стороне. Помните, раньше еще висел «шильдик» на крышке багажника многих автомобилей, говоря о том, что мотор данного авто достаточно современный?

Благодаря конструкции DOHC распределительные валы могут быть установлены отдельно друг от друга. Это позволяет впускным клапанам находиться под большим углом от выпускных клапанов, что приводит к более прямому потоку воздуха через двигатель с меньшим сопротивлением. Другими словами, двигатель DOHC может «дышать» лучше и, следовательно, дает больше лошадиных сил из меньшего объема двигателя.

Правда, и у этой системы есть свои недостатки. Технологии DOHC включают более крупную и более сложную конструкцию, с дополнительными ременными или цепными передачами.

Больше полезных материалов из рубрики «ТехЗона» здесь

Типы ГРМ: плюсы и минусы

В нашей сегодняшней статье речь пойдет о том, какие бывают типы ГРМ. Такие основы полезно знать каждому автовладельцу, потому что они прилично помогают при самостоятельном ремонте автомобиля.

Содержание:

  1. Типы привода ГРМ
  2. Что такое распредвал
  3. Типы ГРМ
    • Газораспределительный механизм SOHC
    • Система газораспределения DOHC
    • Система газораспределения OHV

  4. Заключение

В каждом газораспределительном механизме имеется привод от коленчатого вала. Он может быть изготовлен либо в виде ремня, либо в виде шестерни от коленвала, либо в виде цепи. Каждый привод имеет свои недостатки и преимущества.

Типы привода ГРМ

Существует три основных типа приводов, есть и другие, но они не используются на серийных автомобилях:

    Ремень обладает меньшей шумностью при работе, однако, его обрыв часто приводит к повреждению клапанов. Недостаточный натяг приводит к перескакиванию и смещению фаз, соответственно, к трудному запуску, нестабильному холостому ходу, неполной мощности двигатель и т.д.

Цепь тоже имеет такой «грешок», однако, у нее есть натяжитель, который прикладывает значительно большее усилие, нежели на ремень. Такой привод ГРМ отличается надежностью, но он довольно шумный, поэтому автопроизводители стараются все реже его использовать.

  • Привод газораспределительного механизма шестерней от коленвала применяли довольно давно, в нижневальных двигателях, то есть, когда распредвал находился прямо в блоке цилиндров, а не в головке, об этом мы поговорим в следующем подразделе.
  • Что такое распредвал?

    Этот вал нужен для того, чтобы в определенный момент клапана открывали, после чего в цилиндр поступала рабочая смесь, выходили выхлопные газы. Это делается благодаря эксцентрикам, которые имеются на валу. Он жестко связан с коленчатым валом, поэтому, например, впускной клапан открывается только перед началом такта впуска, когда цилиндр находится в нижней мертвой точке.

    Распределительный вал может находиться в головке блока, такие двигатели называются верхенвальные, неважно, сколько валов здесь установлено. Так же он может быть в блоке цилиндров, как упоминалось выше. Это называется нижневальный двигатель. В таком случае привод на клапан передается через штанги, которые проходят через весь двигатель в головку блока. Основным минусом такого механизма является медлительность и большая инерционность. Нижневальные двигатели довольно тяжело крутятся, у них высокий расход масла, в отличие от верхневальных, где практически нет недостатков.

    Типы ГРМ

    Сразу надо уточнить, что выше мы рассматривали типы привода газораспределительного механизма, а не сами механизмы. Так вот, сейчас посмотрим, например на отличие DOHC от SOHC. Итак, начнем.

    Газораспределительный механизм SOHC

    Данное название получено не случайно. Изначально такой тип назывался просто OHC. Это значит Overhead Camshaft, что переводится как «верхний распределительный вал». Позже он был переименован в SOHC, после того, как был спроектирован первый двигатель с DOHC, о нем поговорим позже.

    На видео Показан принцип работы SOHC:

    Так вот, такой двигатель отличается установкой одного распределительного вала в головке блока цилиндров. Система газораспределения SOHC, вопреки общим убеждениям, может комплектоваться как двумя, так и четырьмя клапанами на цилиндр.

    Посмотрим, какие здесь положительные моменты, а какие отрицательные, их не так много:

      Относительная тишина работы. В отличие от DOHC, здесь всего 1 вал, а значит двигатель работает тише, хоть и совсем ненамного.

    Относительная простота. Тот же двигатель DOHC имеет 2 вала, что усложняет конструкцию.

    Один минус, пожалуй, условный. Если двигатель оснащается двумя клапанами на цилиндр, то последние хуже вентилируются, что приводит к падению мощности.

  • А вот еще один минус, который точно есть во всех двигателях такого типа. Он заключается в том, что у двигателя с 4-мя клапанами на цилиндр все они приводятся в движение одним распредвалом. Это делает делать более хрупкой и подверженной нагрузкам. Кроме того, снижается угол фазы, что способствует худшему наполнению и вентиляции цилиндров.
  • Система газораспределения DOHC

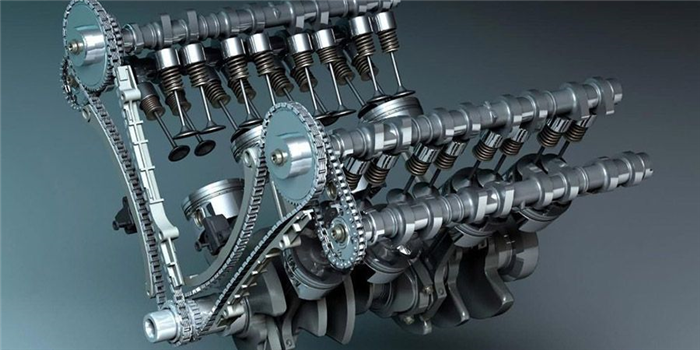

    Такой механизм выглядит почти так, как и вышерассмотренный, однако, отличается от него наличием второго распределительного вала. Таким образом, один вал приводит в движение только впускные клапана, а второй – только выпускные. У такой системы тоже есть свои недостатки и преимущества, не будем останавливаться на них более подробно. Такая система была изобретена в 80-х годах прошлого столетия и за это время практически не изменилась. Так вот, наличие второго распредвала значительно удорожает, а так же усложняет конструкцию.

    На видео показано, как работает ГРМ DOHC:

    С другой стороны, газораспределительный механизм DOHC отличается меньшим расходом топлива, поскольку цилиндры лучше наполняются, а затем из них выходят практически все картерные газы. Таким образом, КПД силового агрегата вышел на новый уровень с появлением DOHC.

    Система газораспределения OHV

    Такой механизм газораспределения был спроектирован еще в 20-х годах прошлого века. В самом начале статьи мы уже немного его затронули. Здесь распредвал в блоке цилиндров, а клапана приводятся я в движение через коромысла и рокера (коромысла). Основным преимуществом данной системы перед верхневальными является отсутствие нагромождений в головке, таких как распредвал и его постели. Особенно это актуально для V-образных двигателей, поскольку значительно уменьшается их ширина. Минусы уже были оговорены – ограниченные обороты, высокая инерционность, низкий крутящий момент и мощность. Кроме того, такая система практически исключает использование 4-х клапанов в одном цилиндре, кроме как в очень дорогих решениях. Конечно, в болидах Nascar это реализовано, но никак не в серийном автомобиле.

    Работа двигателя OHV показана на видео:

    Заключение

    Стоит помнить, что это далеко не все типы газораспределительных механизмов. Например, в двигателях, обороты которых превышают 9000 оборотов в минуту практически невозможно использование пружин под тарелками клапанов, поскольку они должны быть очень жесткими, а это потери. Так вот, в таких двигателях один распределительный вал открывает клапан, а второй его закрывает. Такая система позволяет работать без «зависаний клапанов» на оборотах, превышающих 14000 оборотов коленчатого вала в минуту. В основном, сфера применения такой технологии ограничена мотоциклами, мощность которых переваливает за 120 лошадиных сил.

    Двигатели DOHC и SOHC: различия, преимущества и недостатки

    Сравнивая характеристики автомобиля перед приобретением, будущий владелец сталкивается с массой информации. Одним из пунктов новых знаний являются параметры и тип двигателя. Здесь можно встретить аббревиатуру DOHC или SOHC. Для простого обывателя эти буквы мало что значат, поэтому приведенная информация расскажет, в чем принципиальное отличие этих механизмов, а также в чем разница SOHC и DOHC.

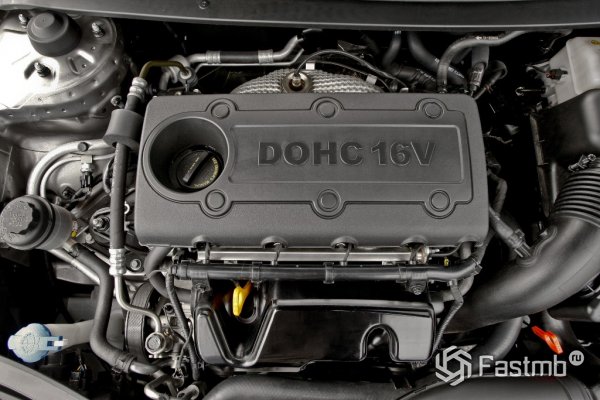

    Что такое двигатель DOHC

    Устройство механизма газораспределения на дизельных и двигателях внутреннего сгорания предполагает наличие специальных клапанов впуска топливно – воздушной смеси и выпуска отработанных газов. Слаженная работа этой системы определяет движение автомобиля, позволяет механизму избежать рывков и пробуксировки на месте. Что значит DOHC? Аббревиатура расшифровывается как «Double Over Head Camshaft» или «двойной верхний распределительный вал», находится по два вала вращения, на каждом из которых находятся либо впускные, либо выпускные клапаны.

    Что такое двигатель SOHC

    Прототипом современных двигателей с двумя распределительными валами является система с одним, носящая обозначение Single Over Head Camshaft или SOHC. Ранее использовался термин OHC — Overhead Camshaft, но его решили заменить после появления модификации DOHC. Это считается классическим решением в автомобилестроении, хотя сейчас подобные устройства можно встретить только на бюджетных и старых авто.

    Чем отличается DOHC от SOHC и от других типов двигателя

    Строение газораспределительного механизма, пройдя определенный этап своего развития, приобрело еще несколько ключевых отличий. В первую очередь, в двигателях с двумя валами пришлось отказаться от ременной передачи. С одной стороны, это усложнило конструкцию, ведь ремни пришлось заменить цепью или шестернями. Положительный момент здесь — лучшая управляемость и надежность подобного устройства, ведь при обрыве ремня автоматически происходят повреждения клапана и поршня, что влечет за собой проблемы в работе двигателя.

    Система газораспределения DOHC считается более надежной и контролируемой, а также помогает оптимально расходовать топливо с большей отдачей. Через отверстия двух клапанов в камеру попадает в полтора раза больше топливно – воздушной смеси, следовательно, увеличивается мощность и производительность двигателя. Это второе главное отличие, хотя пунктов здесь может быть и больше.

    Преимущества DOHC

    Система отлично показала свою эффективность в плане увеличения мощности двигателя (примерно на 15 – 20 л.с.) при одинаковых показателях. Кроме того, это позволяет экономичные расходовать топливо не в ущерб производительности. Именно поэтому большинство современных автомобилей оснащено подобным механизмом.

    Недостатки DOHC

    Приведенная информация указывает на совершенство системы газораспределения с двумя валами. Вместе с тем, двигатель DOHC 16 v также не лишен некоторых недостатков, присущих этой системе распределения.

    • Высокая стоимость системы по сравнению с аналогом.
    • Затраты на замену или ремонт также возрастают.
    • Чувствительность к составу используемых масел, в особенности при дополнительном оснащении гидрокомпенсаторами.
    • Высокий уровень шума при работе.

    Несмотря на эти нюансы, двигатели DOHC уверенно завоевывают рынок, поэтому можно считать, что именно за подобными системами (или их усовершенствованными модификациями) будет будущее.

    Преимущества SOHC

    Система SOHC, несмотря на некоторое устаревание, все еще актуальна и востребована. Даже на современных авто она по – прежнему используется, но это касается по большей части недорогих марок и моделей. Главное преимущество подобного варианта — низкая стоимость при покупке и ремонте. Кроме того, ременная передача, используемая в системе, отличается менее шумной работой. Для DOHC выходом стало использование специальных гидрокомпенсаторов, снижающих уровень шума в процессе работы двигателя, но это усовершенствование также повлекло за собой дополнительные затраты и увеличение себестоимости.

    Недостатки SOHC

    Подобные системы широко используются для бюджетных авто, что позволяет снизить и дальнейшие расходы на обслуживание. При этом необходимо отчетливо понимать и обратную сторону медали — риски, связанные с использованием этого механизма.

    • Ненадежность ременной передачи, при обрыве которой повреждения могут получить не только элементы системы, но и сам двигатель.
    • Повышенный расход топлива при относительно небольшом КПД двигателя.
    • Необходимость регулярного осмотра и профилактики.

    В устройстве автомобиля работу двигателя определяет много факторов, одним из которых является тип газораспределительной системы. Существует две наиболее распространенные категории: SOHC и DOHC, каждая из которых имеет преимущества и недостатки. Чем отличается DOHC от SOHC, как функционирует механизм и некоторые другие нюансы рассмотрены в приведенной информации.

    DOHC двигатель: что это такое

    DOHC (Double OverHead Camshaft) – это двигатель внутреннего сгорания, который оснащен механизмом с двумя распределительными валами. Двигатели данного типа сейчас наиболее распространены, так как они имеют относительно простое устройство и обладают большой мощностью при умеренном весе. В этом материале мы рассмотрим основные подвиды DOHC-двигателей, их отличия от других типов двигателей и особенности конструкции.

    Что такое DOHC

    Существует две разновидности DOHC-моторов. Первая группа – двигатели с двумя клапанами на цилиндр. Вторая группа – моторы с четырьмя клапанами на цилиндр. Каждая группа имеет ряд особенностей.

    DOHC с двумя клапанами на цилиндр

    Такой тип цилиндра является усложненным вариантом обычного ОНС (Overhead Camshaft). Принцип работы этого цилиндра заключается в работе двух распредвалов, расположенных в головке блока цилиндров – один распределительный вал приводит в движение выпускные клапаны, а второй – впускные.

    Двигатели с двумя клапанами на цилиндр активно использовались в 60-70 годы минувшего столетия. Основными марками авто, где применялись такие моторы, были Alfa Romeo, Jaguar, Fiat 125, Ford и отечественный «Москвич». Однако начиная с 1994 года, уровень использования двухклапанных DOHC-моторов стал снижаться.

    DOHC с четырьмя клапанами на цилиндр

    В DOHC-моторах с четырехклапанным цилиндром каждый распределительный вал приводит в действие свой ряд клапанов. Первый распредвал запускает впускные клапаны (2 шт.), а второй распредвал – выпускные клапаны (2 шт.).

    DOHC-моторы с четырехклапанным цилиндром устанавливаются на легковых автомобилях:

    • УАЗ;
    • «Газель», «Волга» (на машинах, выпущенных до 2008 года);
    • ВАЗ-2112.

    Чем DOHC отличается SOHC

    Двигатели DOHC и SOHC стали применятся с 60-х годов XX столетия. Они имеют схожее предназначение и могут быть дизельными либо бензиновыми. Однако между ними есть одно существенное различие.

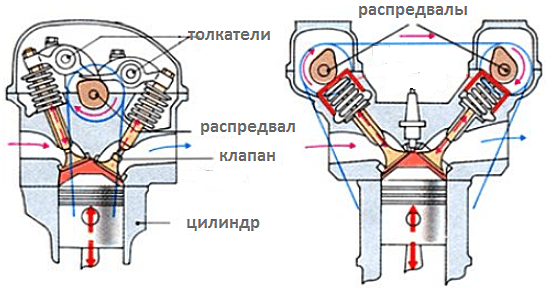

    Устройство SOHC (слева) и DOHC двигателей

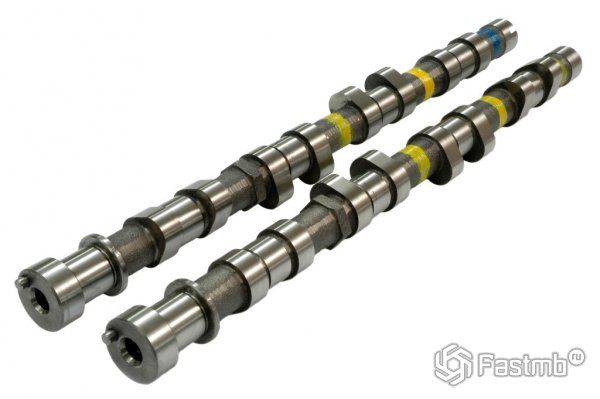

    Моторы SOHC созданы с одним распределительным валом, а двигатели системы DOHC оснащены двумя распределительными валами. В результате в SOHC-моторе все клапаны приводятся в движение одним распредвалом, а в DOHC-двигателях – двумя распредвалами.

    Плюсы и минусы DOHC

    К преимуществам DOHC-двигателей относится:

    • увеличение мощности мотора в среднем на 10-25 лошадиных сил – увеличение стало возможным благодаря распределению усилий двигателя, поровну на оба вала;
    • улучшение динамичности работы систем мотора – это приводит к уменьшению расхода масла и к улучшению плавности хода машины;
    • улучшенные характеристики по разгону авто;
    • наличие гидрокомпенсатора – он способствует уменьшению исходящего шума во время работы мотора;
    • уменьшение расхода топлива до 30%, при той же мощности мотора.

    К минусам системы DOHC относится:

    • сложность конструкции – она заключается в усложненном процессе регулирования узлов газораспределительной системы и уровне ремонтопригодности двигателя;
    • необходимость использовать в работе двигателя только высококачественные, синтетические моторные масла;
    • необходимость часто осуществлять замену моторного масла;
    • потребность периодически регулировать клапанные зазоры – чтобы их регулировать, нужно выполнять ряд действий: вынуть распределительный вал, подобрать толщину регулировочной шайбы, нарушить установку фазы газораспределения, осуществить сборку мотора в обратном порядке;
    • необходимость использовать более сложную систему ГРМ.

    Читайте также: Что такое оппозитный двигатель и как он работает.

    Особенности привода в распредвале DOHC-двигателей

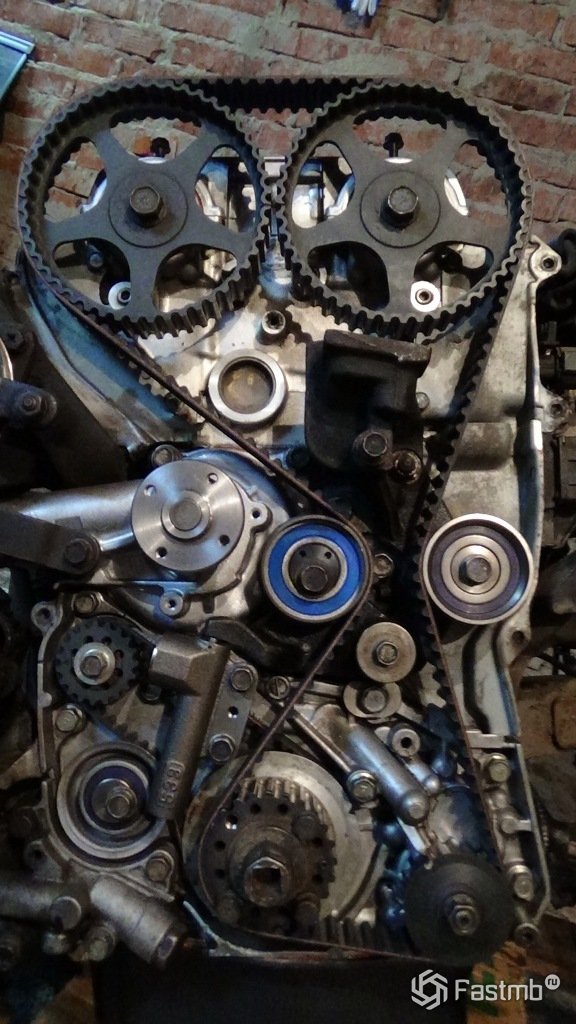

    Привод – элемент, приводящий в действие распределительный вал и двигатель в целом. В DOHC-моторах применяется три типа привода: ремневой, цепной и шестерный.

    Привод из шестерней является самым надежным механизмом. Однако он имеет огромный минус – это максимальный уровень исходящего шума от работающего привода.

    Привод с использованием цепи является надежным механизмом. В сравнении с шестернями, от цепи исходит значительно меньше шума. Однако цепной привод имеет и массу недостатков:

    • периодическое вытягивание, возникающее в процессе эксплуатации – чтобы это устранять в автоматическом режиме, потребуется в двигатель установить устройство автоматического натяжения цепей;
    • необходимость регулярно смазывать цепь специальными смазочными материалами – чтобы обеспечить регулярное поступление смазочного материала на цепь, потребуется в распределительном вале установить герметическую емкость (картер) для масла.

    Привод с применением зубчатого ремня – надежный механизм. Его стоимость значительно меньше, чем цепного или шестерного привода. А также уровень исходящего шума от ремневого привода минимальный и полностью отсутствует склонность к растягиванию. Однако, несмотря на положительные стороны, ремневый привод имеет небольшой недостаток – если ремень выходит из строя, то он может стать причиной соприкосновений поршня и неконтролируемого клапана, что приведет к разрушению обоих этих элементов. Поэтому, чтобы избежать выхода из строя зубчатого ремня, потребуется через каждые 50-150 тысяч километров, пройденных авто, осуществлять замену ремня и регулировать ролики натяжения.

    Читайте также: Что такое CRDI двигатель , его устройство и особенности.
