Электронная педаль газа ваз

Содержание

Все о электронной педали газа на ВАЗ 2114. Ее плюсы и минусы

Многие собственники отечественного автопрома наверняка заметили, что электронная педаль газа на ВАЗ 2114 кардинально отличается от своих «старших братьев» и задаются вопросом насколько новая система регуляции эффективна и адаптирована.

На заметку. Все автомобили ВАЗ начиная с 2011 года выпуска по умолчанию комплектуются такой системой. До этого года была установлена привычная нам, но уже в истории, тросиковая система с кучей не нужного хлама в виде ДПДЗ, РХХ.

Содержание

Преимущества и отличия

Электронная педаль газа на ВАЗ 2114 действительно имеет ряд положительных моментов, но и также некоторые минусы, о которых расскажем позднее. Для начала рассмотрим недостатки «тросика», которые заставили инженеров искать новые пути решения:

  • Очень частая перегазовка двигателя, что приводило к резкому нажатию педали акселератора и выбросе в атмосферу большого количества СО2;
  • Расход топлива не всегда соответствовал скоростному режиму и оборотам силового агрегата. В период «тапок в пол» в горючие камеры выливалось топливо сверх нормы;

Недостатки электронной педали

  • Легкое «раздумье» на первых порах нажима на акселератор;
  • «Е-педаль» не дает возможности проводить глубокий тюнинг, так как для этого необходимо переоборудоваться на «тросиковую» систему, а это дополнительные денежные траты порядка 20-25 тыс. рублей плюс куча датчиков и тросов. Не каждый согласится на такую мороку;
  • Исключительно на первых (сырых) версиях с «е-газ» залипали педали, плавали обороты движка и произвольное периодическое самонажатие;
  • Скорей всего виной всему второй пункт, который не дает возможности апгрейдить автомобиль.

Но что же делать если заядлый водитель желает по лихачить?! Наши умельцы нашли оптимальное решение не снимая «е-газ» — это перепрошивка датчиков и подстройка турбокомпрессоров.

Конструкция и принцип работы «е-газа»

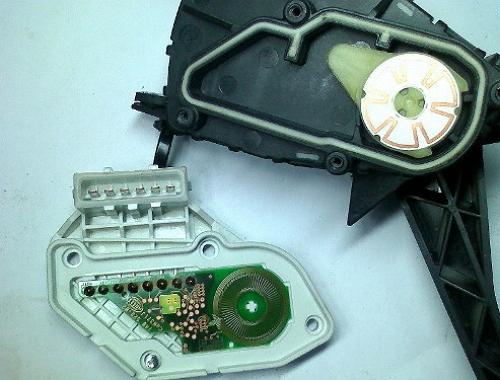

По умолчанию электронная педаль состоит из: электронной заслонки, непосредственно педали, чипованого датчика на самой педали. Схема работы такова: во время нажатия на акселератор электронный датчик усиливает сигнал и передает его на электронный блок управления (ЭБУ), который указывает заслонке степень открытия или закрытия.

Но порой такие переходы не всегда могут идти в ногу с программным обеспечением. В связи с этим датчики часто выдают ошибки «нарушения корреляции». Вылечить проблему «сырости» системы можно двумя способами:

Полноценная замена чип платы на перепрошитую (разлоченную) с возможностью устанавливать режимы «для себя» и регулировать выбросы в атмосферу самостоятельно. Как правило, в таких ситуациях водители возвращаются к нормам Евро-2 и увеличивают мощность движка на 15-20% плюс;

Электронная педаль газа на ВАЗ 2114 меняется на аналогичную новую, но при этом чип остается прежний – не взломанный, а значит до первой поломки снова.

Е-Газ — что это, для чего и как работает? Особенности электронной педали

Е-Газ (электронная педаль газа) — это электронная педаль газа, которая пришла на смену тросовому приводу дроссельной заслонки. Эл. педаль газа управляет дроссельной заслонкой при помощи электроники, а не путем физического воздействия. АвтоВАЗ стал выпускать модели с Е-Газом в начале 2011 года, причиной стали экологические нормы Евро-4 и Евро-5, которые необходимо соблюдать.

В этой статье вы узнаете, что такое Е-Газ, как работает, для чего он был внедрен, а также какими преимуществами и недостатками обладает.

Для чего АвтоВАЗу понадобился Е-газ?

Как я уже говорил, экологические стандарты становятся все жестче с каждым годом, чтобы выхлоп соответствовал нормам тросик пришлось убрать. Это позволило избавиться от пустых перегазовок водителя, а также прочих лишних действий, которые увеличивают токсичность выхлопных газов. Электронная педаль как бы регулирует «по своему усмотрению» как нужно открыть дроссель. Даже резкое нажатие на педаль будет обработано таким образом, чтобы в атмосферу было выброшено как можно меньше вредного CO2.

Как это работает?

Электронная педаль состоит из трех основных элементов: педаль, эл. заслонка, а также датчик расположенный на самой педали. Датчик считывает степень нажатия на педаль, после чего отправляет данные в электронный блок. Тот принимает данные, анализирует и посылает сигнал электронной заслонке, которая открывается на необходимый градус.

Какими плюсами обладает Е-газ для самого автомобилиста?

  • Прежде всего электронная педаль способствует снижению потребления топлива.
  • Несмотря на распространенное мнение о том, что Е-газ «давит» мотор, статистика свидетельствует о том, что электроника наоборот улучшает динамику. Хотя небольшой «тупняк» вначале действительно присутствует.

Теперь о минусах Е-газа

  • Чаще всего эл. педаль ругают за ее паузу («тупняк») на старте, при резком нажатии на педаль и попытке ускориться. По мнению многих, двигатель плохо взаимодействует с педалью, в результате чего теряется примерно одна секунда. Хотя данный недостаток научились исправлять.
  • Е-газ не дает выполнить серьезный тюнинг двигателя, так как педаль сводит на нет все старания. Установка тросикового привода — решает проблему. Также отмечу, что педаль научились настраивать и прошивать под определенные нужды.
  • Электронная педаль доставляет немало хлопот во время эксплуатации.

Основные проблемы Е-газа

Кроме недостатков с динамикой, наблюдаются и другие проблемы, например, плавающие обороты, «залипание» педали, самовольная подгазовка. Основные ошибки электронной педали: (Р2122-Р2123, Р2127-Р2128, Р2138).

В оф. обращении АвтоВАЗа сообщается, что при замене контроллера или снятии клеммы АКБ, электронная педаль требует адаптации.

Как это делается?

Чтобы адаптировать Е-газ необходимо выполнить следующее:

  • Подключаем клемму АКБ, если была снята;
  • Затем поворачиваем ключ в замке зажигания в положение «зажигание». На приборной панели вы увидите загоревшиеся индикаторы. Подождите полминуты и заведите мотор. Температура воздуха при этом должна быть не меньше +7°C;
  • После этого адаптируем функцию диагностики зажигания. Делаем разгон на второй скорости, после чего тормозим двигателем с 4000 об/мин до 1000 об/мин. Выполняем шесть таких циклов за один заезд.

Полезное видео: Как выполнить регулировку электронной педали

Электронная педаль газа — регулировка и ремонт без проблем

Современные технологии сейчас коснулись практически всех частей автомобиля. Если раньше привод педали газа был исключительно механический, то сейчас, на смену ему, приходит электронный. В этой статье вы узнаете, что такое электронная педаль газа, принцип ее действия, как производится ее регулировка и ремонт.

Устройство и принцип работы

Чтобы понять, как работает электронная педаль газа, необходимо знать общий принцип работы акселератора. Дело в том, что их функции предельно схожи, но простейшим механизмом является именно механический привод.

Педаль акселератора, или как ее привыкли называть — «газа», является средством управления положением дроссельной заслонки.

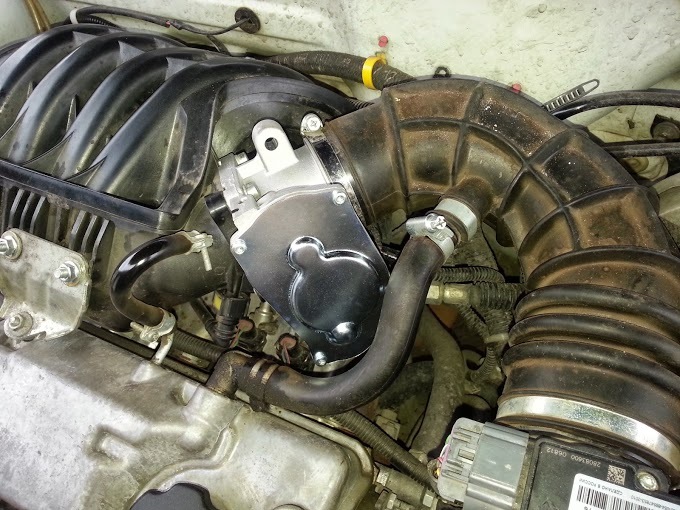

Дроссельная заслонка, в свою очередь, отвечает за количество подаваемого воздуха во впускной коллектор двигателя. Чем больше кислорода поступает в камеру сгорания, тем выше обороты коленчатого вала. Педаль представляет собой рычаг, который воздействует на привод заслонки. Привод же, может быть тросовым или рычажным. Все это, так или иначе, облегчает усилие, прилагаемое для нажатия на педаль газа.

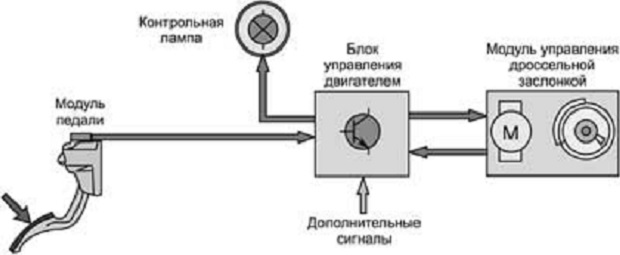

Принцип действия электронной педали немного сложен, но во много раз облегчает управление оборотами двигателя. Такая педаль применяется только на инжекторных автомобилях, так как полностью основана на работе электронных устройств. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления положением дроссельной заслонки.

При нажатии на педаль, модуль передает информацию об угле отклонения рычага на модуль преобразования сигнала. Система транзисторов передает усиленный сигнал на блок управления дроссельной заслонкой. После согласования полученного сигнала с электронным блоком управления, модуль дроссельной заслонки определяет угол ее открытия. Таким образом, обеспечивается электронный способ открывания дроссельной заслонки.

Стоит отметить, что работа модуля заслонки не может начаться до получения разрешения от ЭБУ. Дело в том, что эта система должна точно знать, какое количество воздуха и топлива необходимо двигателю на данном режиме работы. Поэтому положение заслонки может меняться независимо от того насколько выжата педаль акселератора.

Преимуществом такой педали можно считать экономичность и простоту эксплуатации. Это связано с тем, что усилие, необходимое для нажатия, заметно снижено, что обеспечивает удобство управления автомобилем.

Как отрегулировать электронную педаль

Как и любой механизм, электронная педаль газа иногда тоже нуждается в регулировках. Данное мероприятие необходимо для поддержания нормальной работы акселератора в случае, если настройки были сбиты.

Иногда бывает такое, что при нажатии на педаль газа, автомобиль перестает реагировать на изменение положения дроссельной заслонки. Это связано с тем, что никакого изменения положения попросту не было. Все электронные педали имеют определенный свободный ход, в процессе которого меняется напряжение, подаваемое на транзисторную цепь. Если напряжение изменится, то реакция на положение педали также меняется, следовательно, автомобиль может неадекватно вести себя при управлении дроссельной заслонкой. Иногда об этой проблеме можно узнать по соответствующему индикатору на приборной панели или с помощью электронной диагностики, проводимой посредством бортового компьютера автомобиля.

Порядок регулировки:

  • В первую очередь, необходимо снять педаль с посадочного места. Это значит, что при снятии педали, вместе с ней демонтируется и модуль измерения угла. Штекерный разъем необходимо оставить на своем месте, так как питание на педаль понадобится в процессе регулировки.
  • Как только педаль будет освобождена, открутите винт, расположенный на ее крышке. Таким образом, нужно освободить крышку относительно педали, дав ей возможность свободно вращаться. Далее вам понадобится справочная литература, прилагаемая к педали.
  • Подключите между разъемами вольтметр и установите на нем соответствующий диапазон измерений. Включите зажигание. В справочнике к педали есть нормы напряжения, которые будут различны для дизельного и инжекторного двигателя. Поворачивая крышку педали, можно менять подводимое напряжение. Настройте этот параметр в соответствии с документацией и затяните винт крепления.
  • Установите педаль на посадочное место и опробуйте. Если поведение автомобиля изменилось в лучшую сторону, значит, регулировка электронной педали газа проведена правильно.

Внимание! В справочной литературе может быть указан диапазон напряжений. Два числа определяют величину напряженности при не нажатой педали и полностью выжатой. Поэтому настройка производится по первому напряжению при не выжатой педали газа.

Кроме того, величина напряжения может меняться в зависимости от окружающей среды. То есть, при сезонном обслуживании автомобиля настоятельно рекомендуется также провести регулировку и педали газа, так как такая величина может меняться, обратно пропорционально меняющемуся сопротивлению.

Видео — Переделка электронной педали газа в механическую

Ремонт электронной педали газа

Ремонт акселератора с электронным приводом производится на основе обнаруженных неисправностей. Как и все части, такая система тоже имеет определенный износ, появление которого невозможно предотвратить. В связи с этим, важно знать, как производится устранение неисправностей при поломке электронной педали газа.

Обычно, к ремонту педали приступают при обнаружении следующих неисправностей: наблюдается кратковременный отказ реакции на изменение положения педали или полный отказ педали, независимо от угла нажатия. В основном, данные неисправности связаны с отсутствием питания на исполнительных органах, или отсутствия сигнала с модуля педали.

В первую очередь, необходимо осмотреть электрическую проводку на предмет рассыпания, повреждения изоляции (коротких замыканий) и отсутствия контакта в штекерных соединения. Очень часто, по вине проводов пропадает питание на ответственных органах и педаль попросту отказывается работать. В случае обнаружения неисправных проводников электрического тока, их необходимо сразу же заменить.

Другая неисправность связана с поломкой электрического привода дроссельной заслонки. Данная ошибка отображается в виде специального кода «022», или, как он еще называется — «авария дроссельной заслонки». В этом случае, мотор необходимо проверить. Для этого его демонтируют и подключают к источнику электрической энергии напрямую в соответствии с номинальным током и напряжением. Если мотор вращается, то неисправность необходимо искать в другом месте, хотя такие случаи встречаются редко. Если же мотор не вращается, то он подлежит замене.

Все остальные неисправности устраняются заменой модуля целиком, так как их ремонт довольно сложен и нецелесообразен. На деле, проще и дешевле поменять часть целиком, нежели производить ее ремонт.

Это все, что необходимо знать водителю об электронной педали управления дроссельной заслонкой. Надеемся, что эта статья помогла вам разобраться с этим сложным и запутанным механизмом.

Доработка или регулировка электронной педали газа (Е-газ) на LADA

E-GAS или электронная педаль газа устанавливается на все модели Лада (XRAY, Веста, Ларгус, Гранта, Калина, Приора и Нива 4х4). Отзывы владельцев о ней не утешительные, многие жалуются на то, что педаль с е-газом «туповата» (менее чувствительна и информативна, чем привычный тросик). А вы знали, что в некоторых случаях электронную педаль газа можно настроить так, что она станет более отзывчивой и чуть живее?

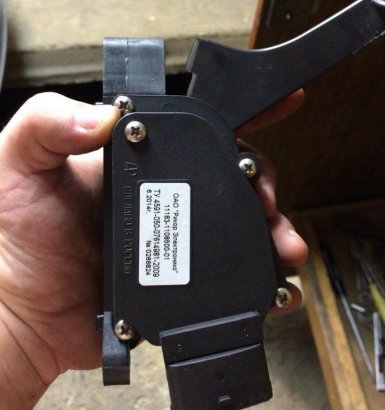

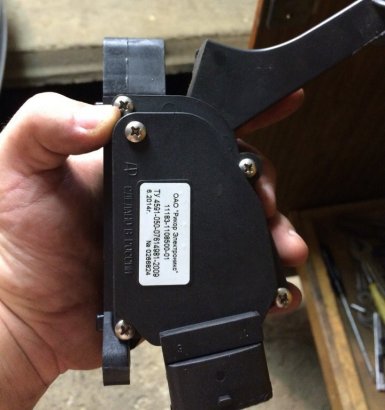

Определяем модель педали акселератора, сделать это можно по каталожному номеру, который приклеен на корпусе сбоку. Если получить доступ к наклейке не получается, придется снять электронную педаль газа:

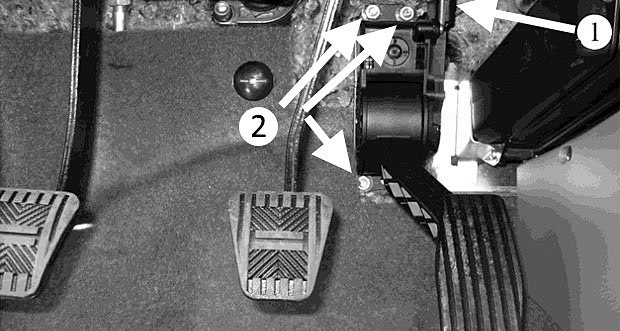

  1. Отсоединить колодку с проводами рядом с педалью газа;
  2. Вывернуть три гайки, используя ключ «на 10»;
  3. Снять корпус и педаль в сборе.

Завод-изготовитель устанавливает на автомобили Лада (в зависимости от года выпуска), как минимум, два вида электронных педалей газа:

  • Старого образца (каталожный номер: 11183-1108500);
  • Нового образца (артикул: 11183-1108500-01).

Каждый блок дорабатывается по-разному. Внимание! Все дальнейшие действия вы делаете на свой страх и риск. Кроме этого, можно потерять гарантию.

Регулировка Е-газ старого образца

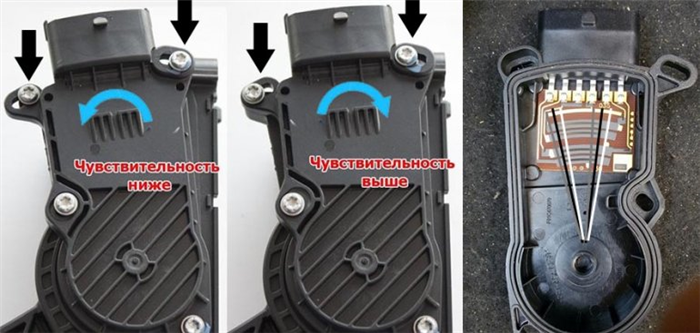

Крышка блока (11183-1108500) фиксируется болтами, которые вставлены в овальные отверстия. Доработка заключается в том. чтобы ослабить 4 винта и повернуть крышку в нужном направлении:

  • Экономичный режим (против часовой стрелки). Для спокойной езды, для ускорения следует нажимать педаль немного больше, чем раньше. Расход бензина снижается;
  • Активный режим (по часовой стрелке). Машина реагирует уже при незначительном нажатии на педаль газа. Расход бензина увеличивается. Педаль становится более чувствительной и информативной.

Другими словами получаем тот же эффект, что и после установки JETTER (Джеттер или шпора).

Замечено, что первые минуты после таких настроек обороты холостого хода могут быть повышенные (около 1300 об/мин). Но через минуту ЭБУ постепенно подстроился и обороты опустятся до привычных. Если этого не произойдет, включите зажигание на минуту, а потом запустите мотор.

В случае необходимости, можно легко вернуть первоначальное положение (заранее его пометьте).

Доработка электронной педали газа нового образца

Педальный узел (11183-1108500-01) не имеет овальных отверстий, что не позволяет выполнить регулировку способом, который описан выше. Вместо этого предлагается спилить выступ (на 2-3 мм), который препятствует полному ходу педали. Такая модернизация позволила увеличить ход педали, что сделала разгон с «педалью в пол» более активным. Также отмечается, отсутствие задумчивости при резком нажатии на педаль.

Не нравится в педальном узле (8450008980), который устанавливается на Lada Vesta:

  • тугая педаль газа;
  • большой свободный ход педали газа (около 8 мм по кончику педали).

Что было решено сделать:

  • убрать одну из возвратных пружин, чтобы педаль стала мягче;
  • подложить прокладку, чтобы уменьшить свободный ход педали.

Как измерить свободный ход педали:

  1. Запускаем двигатель.

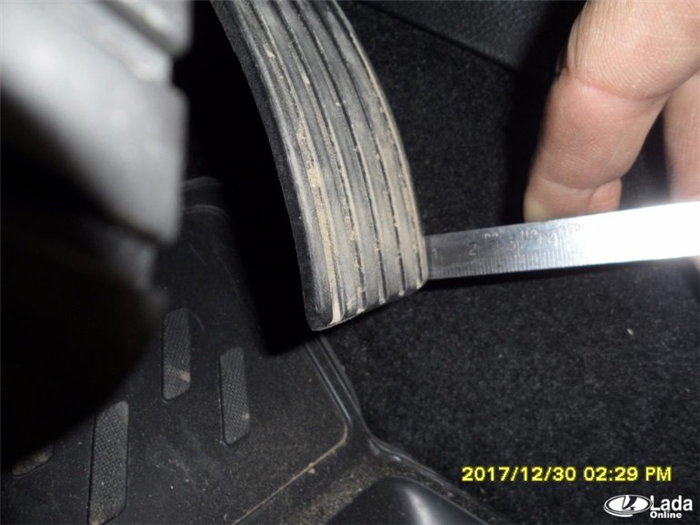

  2. Устанавливаем у кончика педали линейку.
  3. Плавно нажимаем на педаль до момента, когда двигатель начнёт набирать обороты.
  4. Запоминаем расстояние на линейке.

Снимаем и разбираем электронную педаль газа:

  1. Отсоединить разъём (нажав с внутренней стороны на верхнюю часть защёлки)
  2. Вывернуть три гайки (головка «на 10»).

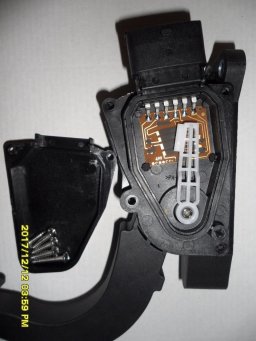

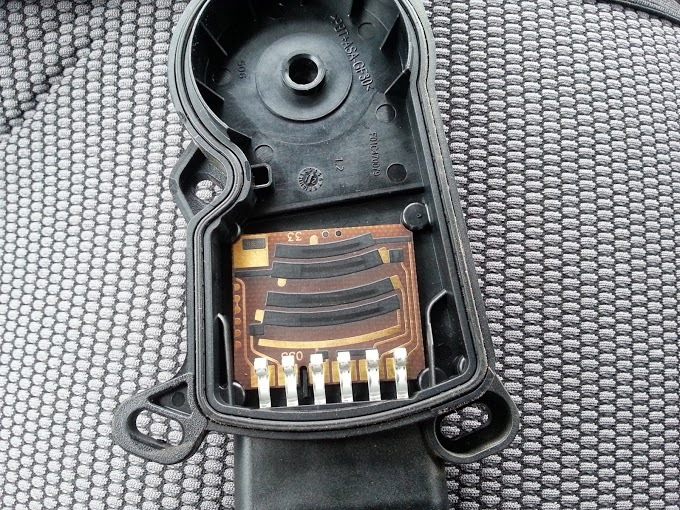

  3. Снимаем верхнюю крышку, вывернув винты крепления.

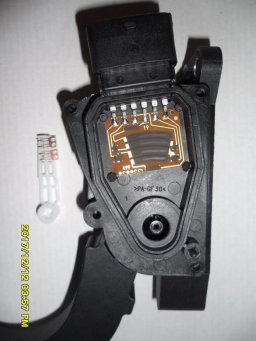

  4. Снять ползунка реостата, вывернув саморез.

  1. Снять пружину (придерживая их отвёрткой с внешней стороны).

  1. Снять белые опорные проставки, запоминая, как они стояли.
  2. Замеряем расстояние между опорной площадкой рычага возвратной пружины и опорной резинкой в корпусе, отводя педаль на величину свободного хода (обозначил стрелкой).
  3. Подклеиваем материал такой же толщины (в данном примере используются наклейки для ножек и дверей мебели 4 мм), используя клей или двухсторонний скотч.

Собираем педальный узел и устанавливаем в автомобиль. Холостой ход педали должен быть минимальным, около 1 мм. Если обороты холостого хода двигателя выше привычных, а свободный ход педали полностью отсутствует, значит подложено слишком много. Придётся операцию регулировки повторить, скорректировав толщину подкладки. Тоже самое, если свободный ход после регулировки остался больше чем 1-2 мм.

Отзывы о доработке E-Gas

Автолюбители, которые уже выполнили регулировку отмечают, что если сдвинуть крышку педального узла по часовой стрелке машина становится чуть живей. Если надавливать на педаль, как раньше, что машина при начале движения подрывается, приходится привыкать и не так сильно давить на газ. При нажатии педали в пол разница не чувствуется.

Кто отрегулировал Е-газ для более спокойной езды заметили, что поездка по трассе стала более комфортной. Теперь для поддержания скорости нужно чуть сильней нажимать на педаль газа, что позволяет ноге не быть в таком напряжении, как раньше.

Другие автомобилисты не верят в положительный эффект, говоря, что это все самовнушение. Работа электронной педали газа основано на изменении разности сопротивлений. И если даже передвинуть крышку, то при старте двигателя ЭБУ все равно будет считать, что это ноль, и от этой точки регулировать дроссельную заслонку. А если увеличить ход сектора, то появится ошибка Е-газа «выход сигнала за допустимые пределы!».

А вы сталкивались с такой доработкой Е-газа? Какие отзывы о таких регулировках можете оставить? Есть положительный эффект или это все на уровне самовнушения? Напомним, при необходимости вы можете самостоятельно проверить Е-газ. Кстати, альтернатива доработке электронной педали газа — чип-тюнинг.
