Флажок гидромуфты камаз 5320

Обеспечение бесперебойной работы КАМАЗа: что нужно знать о гидромуфте

Грузовые автомобили производства «Камского машиностроительного завода» оснащены приводом вентилятора в виде специальной гидравлической муфты 8423 1318010 02, которая установлена во фронтальной части двигателя. Гидромуфта КАМАЗ – небольшая, но важная для стабильной работы автомобиля, деталь.

Общие данные

В грузовых автомобилях установлен дизельный двигатель, где система охлаждения относится к двухконтурному типу. Строение устройства стандартное. Среди составляющих узла есть особая система пространств и каналов (другими словами, водяная рубашка), насос для жидкости, определенное количество термостатов, радиатор, слаженная система трубопроводов и вентилятор. Вентилятор необходим для вывода излишек тепла из радиатора во время термических нагрузок от мотора.

Система работает следующим образом. Старт мотора запускает помпу, обеспечивающую замкнутое движение (циркуляцию) антифризовой жидкости в первичном контуре без участия радиатора. После прогревания силового агрегата запускается термостат, который включает антифриз в цепь. Жидкость проходит в радиатор, чем снижает и поддерживает заданную температуру.

Радиатор не может постоянно функционировать эффективно. Повышенные обороты и суровый климат ухудшают вывод избытков тепла, что приводит к перегреву с последующей поломкой силового агрегата.

Решить задачу по обеспечению стабильной работы системы можно путем введения в конструкцию вентилятора охлаждения. Такой элемент генерирует воздушный поток, обдувающий радиатор, что и отводит лишнее тепло. Работа вентилятора возможна благодаря особому узлу, куда входит 238 1308011 в2 привод вентилятора ямз гидромуфта и крепежи. Раньше в грузовых автомобилях устанавливали только гидравлическую муфту, которая работает совместно с регулятором. Сейчас более распространен вязкостный вариант. Однако, несмотря на популярность, у гидромуфты есть ряд преимуществ перед современным аналогом.

Гидромуфта

Как уже было сказано выше, деталь имеет некоторые преимущества перед электрическим приводом, из-за чего конструкцию не выводят из эксплуатации, а продолжают активно применять в грузовых автомобилях. Элемент отличается более точным запуском и выключением, чем обеспечивает эффективное и надежное снижение температуры в радиаторе. Использование такого решения позволяет исключить из узла электрическую цепь. Безусловно, строение гидромуфты сложнее, но оно делает конструкцию надежнее.

У детали есть ряд функций:

  • передача мощности, сгенерированной коленчатым валом;
  • постепенное включение охлаждения и вывод его из работы;
  • демпфирование возникающих нагрузок и различных реактивных моментов, которые образуются в точки запуска вентилятора.

Эффективность работы и регулирования узла обеспечивает выключатель гидромуфты камаз евро 2. Такой узел может управлять функционированием системы и справляться со следующими задачами:

  • введение вентилятора в работу на автоматических началах после достижения критической температуры;
  • запуск охлаждающего элемента на постоянной основе вне зависимости от уровня моторного нагрева;
  • обеспечение рациональной частоты движения крыльчатки на основании текущих температурных показателей силового агрегата.

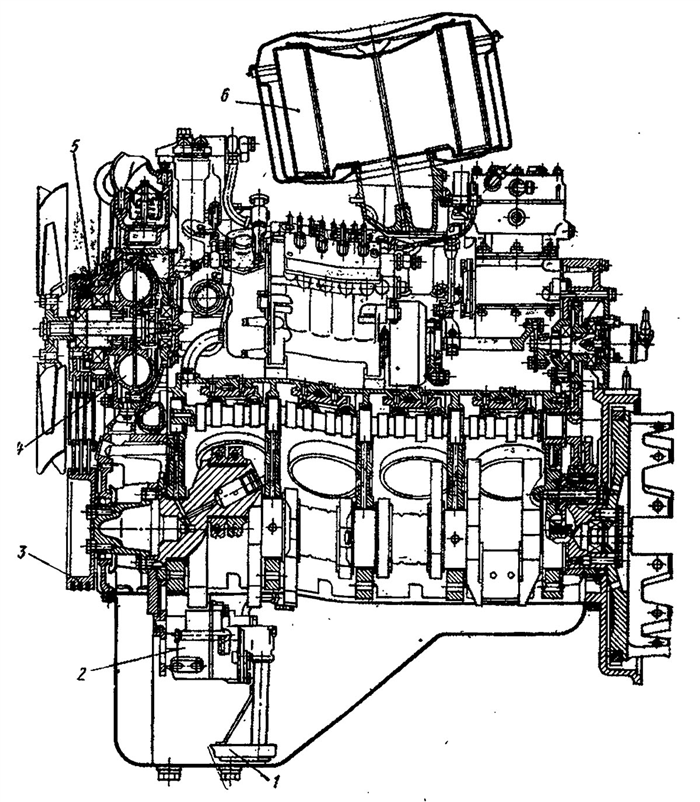

Конструкция

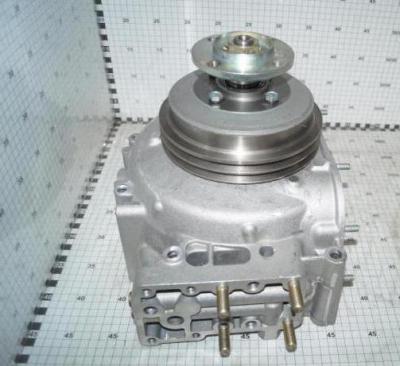

У гидравлической запчасти достаточно простое строение. Основа элемента – ведущее колесо, которое изготовлено в форме тора. Оно сопряжено с кожухом через болтовые крепления. Кожух установлен на поверхности ведущего вала жестким способом. Ведущий вал закреплен на тыльной части через подшипники. Шлицевое сочленение сопрягает главный вал с аналогичной деталью привода 7511 1308011 31 муфты, которая выступает в роли среднего элемента между коленчатым валом и муфтой. На наружную сторону главного колеса закрепляется ступица шкива и сам элемент.

В полости кожуха установлено зависимое колесо, которое тоже выглядит как тор, расположенный по отношению к главному колесу ровной стороной. В каждой внутренней полости колеса есть особые лопатки, размещенные по окружности исходной формы. Колеса имеют цельнолитое строение, что существенно увеличивает прочность конструкции. В главном колесе размещено 33 лопатки, а в зависимом – 32. Посреди этих колес есть маленький зазор, который делает возможным введение машинного масла и вывод остатков. Рабочее пространство муфты образовано полостью между колесами и развернутыми навстречу внутренними плоскостями.

Ведомый вал с соответствующим колесом закреплен жестким способом. Вал проходит сквозь свободное пространство в центральной части главного колеса. Конец вала расположен на ступице. Крыльчатка вентилятора КАМАЗ закреплена болтами. Такое решение позволяет достаточно легко демонтировать деталь при ремонте. Зависимый вал упирается в подшипники с двух сторон.

Монтаж собранного узла производится на фронтальной крышке. Гидромуфта должна быть расположена соосно с коленвалом двигателя.

С наружной стороны закреплены шкив привода и ступица. Изнутри деталь защищена крышкой, где расположен подшипник, поддерживающий главный вал.

Основа регулятора — корпус, где установлены несколько масляных каналов, клапаны, датчик вентилятора КАМАЗ и датчик термосилового значения, меняющий свои размеры на основании температурных данных. Этот узел расположен на блоке цилиндров с правой стороны. Через впускной патрубок антифризовая жидкость попадает в водяную рубашку, где понижается до минимальной температуры. Каналы для масла сопряжены с основным масляным трубопроводом, который работает совместно с секцией нагнетания.

Читать еще:  Ставки акцизов на автомобили

Действие муфты

  • автоматический;
  • принудительное отключение;
  • принудительное включение.

В первом типе режима система охлаждения включается в работу самостоятельно при достижении критических значений температуры в двигателе.

Принудительное отключение на постоянной основе выключает охлаждение. В этом положении возможно самостоятельное спокойное вращение крыльчатки под действием небольших потоков воздуха или из-за сил трения подшипников. Принудительный запуск делает движение крыльчатки постоянным.

Переключение режимов производится за счет особого рычага на регуляторе. Автономный режим замаркирован буквой «А» (возможен вариант с буквой «В»). Выключение – литера «О». Включение – литера «П».

Самый распространенный вариант работы – автоматический режим.

Здесь текущая температура жидкости охлаждения контролируется работой термосилового датчика, он изготовлен в виде герметичного баллона небольшого объема. Внутри находится активная масса. Вещество способно менять первоначальный объем по достижению температуры плавления. В роли активного состава часто применяют воск в гранулах, который смешан со стальными гранулами или гранулами графита. Техническое решение аналогично устройству термостата.

Небольшой нагрев мотора не создает лишний объем, поэтому клапан не дает маслу проход к гидромуфте. Нагрев более 85 градусов увеличивает размер датчика, из-за чего он давит на клапан и открывает его. После этого масло из ведущего трубопровода под давлением переходит во фронтальную крышку от блока цилиндров, где переходит к главному валу гидромуфты. Здесь через магистрали масло переходит уже в саму полость устройства.

Масло, находящееся под давлением, наполняет все рабочее пространство муфты. Далее на лопатках масло вращается и задевает лопатки зависимого колеса. Таким образом, кинетическая энергия запускает движение оба колеса. Они приводят в движение и крыльчатку.

Машинное масло не образует литого соединения колес, поэтому смена текущей частоты вращения приводит к изменению угловой скорости ведомого колеса, что исключает его удары.

Выключатель функционирует по схеме, где количество масляной жидкости, переходящей в гидромуфту, напрямую зависит от рабочей температуры мотора. Чем она выше, тем больше поступает масла. Именно поэтому вентилятор вращается ускоренно при перегревании мотора. В регуляторе есть возможность самостоятельно установить порог выключения и запуска муфты. Он варьируется в интервале от 85 до 90 градусов.

Снижение температуры в моторе сопровождается отвердеванием смеси с последующим сокращением объема, что закрывает клапан. Масло прекращает поступать в полость муфты, а его остатки сливаются в нижний отсек. Уменьшение количества масла останавливает главное колесо и, следовательно, крыльчатку.

Важно понимать, что главная часть гидромуфты должна вращаться вне температурного режима силового агрегата, чтобы обеспечить постоянный привод.

Эксплуатация

Для гидравлической муфты не требуется специальный уход или особенное техническое обслуживание. Строение узла позволяет эксплуатировать конструкцию долгие годы, организуя надежное и эффективное включение и вывод из работы вентилятора. Однако со временем появляется физический износ некоторых деталей из-за работы в условиях повышенных температурных перегрузок. Если какая-то деталь вышла из строя, то вентилятор может функционировать с низкой скоростью и не обеспечивать достаточного охлаждения мотора.

Замена муфты производится в собранном состоянии с фронтальной крышки блока. Это самый элементарный вариант, который не требует дополнительных вложений, достаточно будет только приобрести ремкомплект водяного насоса КАМАЗ 5320. Разборка муфты и замена сломанного элемента возможна только при наличии специального инструмента, который достаточно тяжело достать.

Дополнительно после самостоятельной сборки потребуется провести ряд испытаний детали, чтобы исключить наличие монтажных неисправностей.

Замена узла невозможна без частичного снятия или полного подъема двигателя. Но эта операция, как правило, гораздо проще, чем разборка муфты.

В отличие от этой системы выключатель-регулятор требует периодического участия водителя. Автовладелец должен измерять и регулировать по мере эксплуатации температурный порог включения гидромуфты. Регулировка производится изменением текущего количества регулировочных ободов. Чаще всего требуется уменьшение количества колец, например, если температура двигателя не опускается ниже 105 градусов. Кроме этого может быть необходимо переключение режима. Включение охлаждения требуется при резком возрастании температуры двигателя, а отключение — при падении.

Гидромуфта КамАЗа: как обеспечить бесперебойную работу вентилятора охлаждения?

Система охлаждения автомобилей КамАЗ устроена по классическому принципу. Но имеются и особенности. Одна из них – наличие гидромуфты вентилятора. Благодаря исправной работе этого узла система охлаждения грузового автомобиля под нагрузкой работает максимально эффективно.

Назначение гидромуфты

Важнейший узел для обеспечения эффективного охлаждения двигателя — гидромуфта. КамАЗ без неё имел бы непрерывно работающий вентилятор охлаждения. Смысл ее — в нужное время включать вентилятор, а затем выключать. Ведь в моменты прогрева двигателя, а также в холодное время эксплуатации автомобиля обдув совсем не нужен.

Прямое назначение гидромуфты – в нужное время передать крутящий момент коленчатого вала двигателя вентилятору охлаждения. Также она значительно гасит резкие изменения в работе коленвала и служит хорошим демпфером для привода вентилятора.

Как работает этот уникальный узел системы охлаждения, будет понятно из его строения.

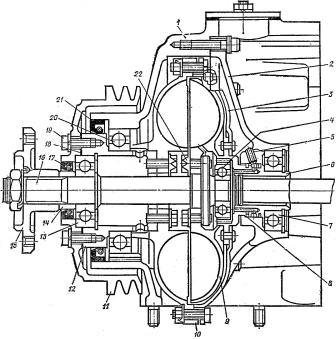

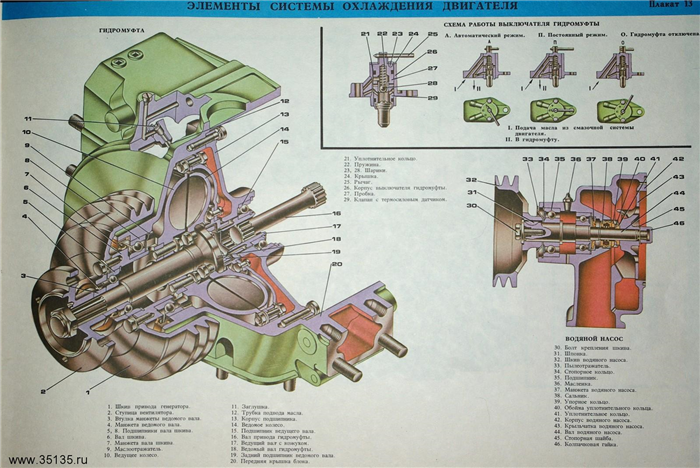

Устройство гидромуфты КамАЗа

Только при наличии внутри рабочего пространства масла будет работать гидромуфта. КамАЗ имеет для этого лучшие конструкции. В основе работы муфты – два колеса: ведущее (9) и ведомое (10). Ведущее колесо имеет 33 лопатки и через шлицевую часть вала (7) связано с коленчатым валом двигателя. Ведомое колесо имеет 32 лопатки и неразрывно связано с ведомым валом (16), который, в свою очередь, приводит в движение вентилятор охлаждения. Ведущий вал (7) крутится в подшипниках 8 и 19, а ведомый, в свою очередь, в подшипниках 4 и 13.

Читать еще:  Сколько копий договора купли продажи автомобиля нужно

Крыльчатки муфты не соприкасаются друг с другом без масла. То есть в выключенном состоянии вращается только ведущее колесо. Ведомое же может крутиться пассивно, благодаря вращению вентилятора при открытых жалюзях радиатора охлаждения. Надёжным разборным корпусом, состоящим из крышки (1) и кожуха (2), обладает гидромуфта вентилятора. КамАЗ имеет продуманную систему защиты от протечек. Для предотвращения утечки масла гидромуфта имеет два сальника (17, 20) и прокладку (18).

Чтобы масло поступило в гидромуфту в нужный момент, есть выключатель гидромуфты с «флажком» на три положения. Разберем эту простую, но в то же время неотъемлемую составляющую подробнее.

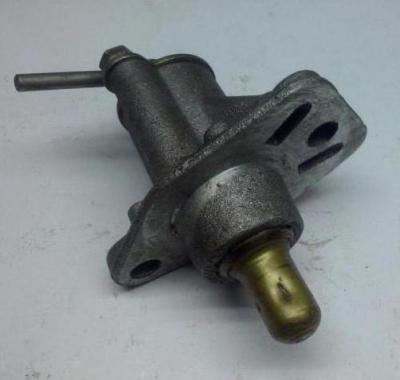

Выключатель гидромуфты

Металлический корпус с термодатчиком, напрямую связанным с охлаждающей жидкостью, — это и есть выключатель гидромуфты. КамАЗ обладает следующим температурным режимом: при повышении температуры тосола или антифриза до 83-86 о С (горячий или холодный выключатель) рабочая масса в датчике начинает плавиться и расширяться, толкая при этом шток. Канал для поступления масла в гидромуфту при этом открывается. При обратном понижении температуры охлаждающей жидкости пружинка возвращает шток открытия выключателя на место.

Что же делают три положения выключателя гидромуфты? «Флажок» выключателя даёт возможность выбрать три основных режима работы:

  • автоматический;
  • постоянно открытый вариант;
  • постоянно закрытый.

Понятно, что автоматический режим является основным рабочим и при исправной гидромуфте вентилятора не переключается в другие положения. В случае возникновения неисправности в выключателе (что вполне возможно), его устанавливают в режим «постоянно открыт». А при первой же возможности выключатель заменяется.

Третий режим выключателя гидромуфты – «постоянно закрыт», используют в случае преодоления автомобилем глубоких бродов. В этих случаях работа вентилятора не просто не нужна, а будет только вредить.

Принцип работы гидромуфты вентилятора

Теперь, после того как стала понятно внутреннее устройство гидромуфты, уяснить, как же это всё работает, совсем просто. В автоматическом режиме гидромуфта приходит в движение, а конкретно, включает вентилятор, при повышении температуры охлаждающей жидкости до 83 о С или 86 о С. Вентилятор, включаясь, обдувает радиатор, тем самым охлаждая антифриз и поддерживая оптимальный температурный режим двигателя.

При понижении температуры тосола выключатель гидромуфты срабатывает, и она выключает вращение вентилятора. После этого он может вращаться только пассивно, от потока входящего воздуха из-за движения автомобиля (при открытых жалюзи радиатора).

Также теперь становиться понятно, как обеспечить бесперебойную работу вентилятора охлаждения. Самый простой способ – установить «флажок» выключателя гидромуфты в положение «постоянно открыт». Вентилятор будет постоянно крутиться, так как масло будет всё время в гидромуфте, и она станет работать в непрерывном режиме, до тех пор пока крутится коленчатый вал двигателя.

Особенности и слабые места гидромуфты

Гидромуфта представляет собой достаточно сложный узел, и может показаться, что это не слишком надёжная конструкция. Но на практике сама гидромуфта практически не ломается. Её надёжность исключительно высока. Слабое место в системе передачи крутящего момента от коленвала — это включение гидромуфты. КамАЗ имеет достаточно слабый выключатель гидромуфты. Он является тем элементом, который может подвести всю охлаждающую систему автомобиля.

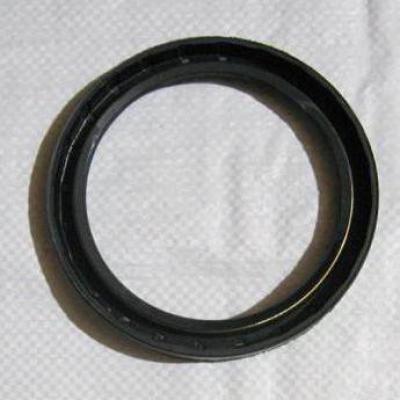

В самой гидромуфте теоретически могут износиться сальники и подшипники. Но эти составляющие подобраны исходя из типовых нагрузок, плюс некоторый запас прочности. Для их выхода из строя должно быть незапланированное воздействие. В случаях же равномерной работы автомобиля и при регулярном техническом обслуживании гидромуфта может работать без ремонта и замены.

Преимущества гидромуфты

Если рассматривать другие разновидности муфт в приводе вентилятора, а именно электрическую и вискомуфты, у гидромуфты на лицо явные преимущества.

  • Отсутствует целая электрическая цепь для управления и контроля над работой узла.
  • Более высокая надёжность конструкции, что увеличивает время безотказной работы во время эксплуатации двигателя.
  • Включение и выключение вентилятора у гидромуфты самое быстрое.

Все явные преимущества гидромуфты заметно ухудшает не самый надёжный элемент системы – её выключатель. На практике используют разные способы для поднятия общей надёжности. Один из таких – применение выключателя от «Урал-4320».

Как выявить неисправность?

Есть несколько факторов для того, чтобы обеспечивалась длительная и безотказная работа гидромуфты. КамАЗ очень надёжен, но есть нюансы. В первую очередь это, конечно, рабочий выключатель гидромуфты. На практике большинство проблем возникает именно по причине его некорректной работы. Это превращает данную деталь в расходный элемент, наравне с фильтрами двигателя.

Следующим фактором будет качество моторного масла. Есть хорошее всесезонное моторное масло — будет нормальная эффективная работа гидромуфты. КамАЗ не во всём столь требователен, но не в этом случае. Это обязательно нужно учитывать в зимнее время эксплуатации автомобиля.

Ещё необходимо отметить регулярный осмотр системы охлаждения двигателя на предмет протечек. Любые следы охлаждающей жидкости или масла необходимо своевременно устранять. Самая незначительная течь без вмешательства способна вывести из строя весь двигатель.

Ухудшение работы гидромуфты можно легко определить по снижению оборотов вентилятора охлаждения. Если же он совсем не крутится на горячем двигателе – поломка очевидна. Хорошо, если просто износился или ослаб ремень привода вентилятора. Если же это сальник гидромуфты, КамАЗ потребует большей трудоёмкости работ.

Читать еще:  Фелипе масса авария 2009

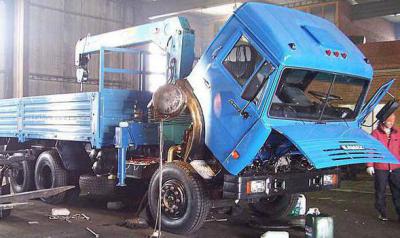

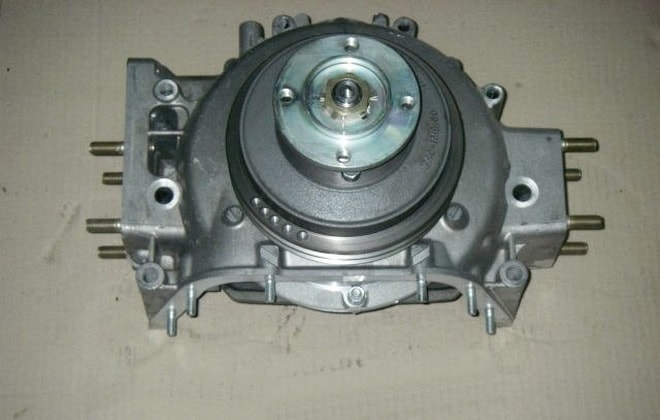

Как заменить гидромуфту?

Долго работает без какого-либо вмешательства гидромуфта. КамАЗ-740 может это себе позволить. Но рано или поздно всё изнашивается. Если это произошло и дальнейшая эффективность работы системы охлаждения под вопросом, необходимо произвести демонтаж элемента.

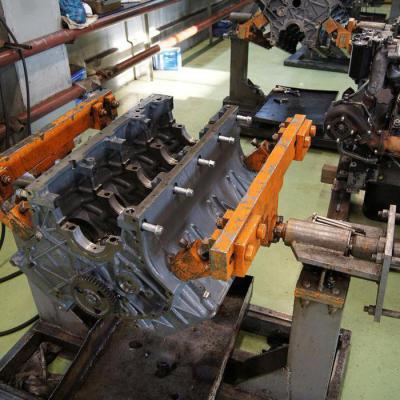

Место установки привода вентилятора и гидромуфты значительно осложняет работу по замене. В первую очередь необходимо получить доступ к двигателю. В случае автомобиля КамАЗ это делается путём подъёма кабины. Последовательность работ по замене гидромуфты может выглядеть следующим образом:

  • слить моторное мало;
  • снять ремень навесного оборудования;
  • открутить вентилятор охлаждения;
  • снять масляный поддон;
  • снять радиатор охлаждения;
  • снять масляный радиатор;
  • демонтировать масляный фильтр;
  • обеспечить доступ к передней крышке блока, путём приподнимания двигателя;
  • снять переднюю крышку вместе с гидромуфтой.

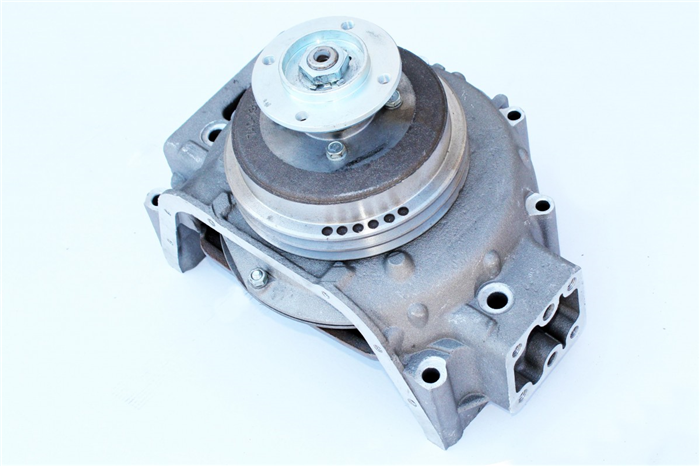

После того как гидромуфта снята, выявляется степень износа и виды дефектов. При возможности производится замена некоторых элементов. Но учитывая трудоёмкость операции по замене муфты, рекомендуется заменить весь узел целиком. Ещё лучше и проще сделать замену гидромуфты в сборе с передней крышкой блока.

После того как произведена обратная процедура по сборке, необходимо проверить герметичность системы и затем только работоспособность гидромуфты. При замене узла необходимо выбирать оригинальную деталь и не искать приключений при подборе каких-либо аналогов.

Профилактика и техническое обслуживание

Достаточно долгое время обеспечивает правильную и бесперебойную работу привод гидромуфты. КамАЗ в целом обладает хорошим запасом надёжности. И для того чтобы это продолжалось как можно дольше, нет нужды в специальном обслуживании. Профилактика неисправностей заключается в общем регулярном осмотре, плановом техническом обслуживании с качественной заменой масел и других технических жидкостей.

Также при эксплуатации и обслуживании гидромуфты всегда следует уделять внимание её слабым местам – выключателю. Своевременная замена неисправного выключателя сможет сильно облегчить эксплуатацию узла в целом.

Вместо заключения

Надёжный узел в системе охлаждения — гидромуфта. КамАЗ при своевременном техническом обслуживании позволяет ей безотказно проработать весь цикл эксплуатации двигателя. В случае же замены муфты рекомендуется произвести полную замену оригинального узла в сборе с передней крышкой блока цилиндров.

Включатель гидромуфты привода вентилятора системы охлаждения дизельного двигателя КамАЗ-740

Для управления гидромуфтой привода вентилятора используется включатель [рис. 1], смонтированный на нагнетательном патрубке (7) [рис. 2] в передней части дизельного двигателя КамАЗ-740.

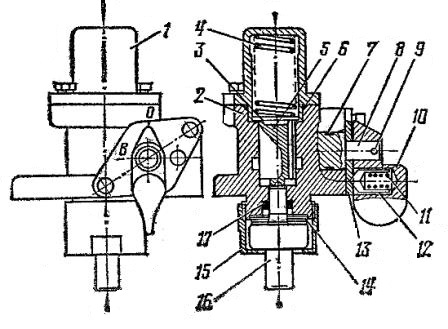

Рис. 1. Включатель гидромуфты привода вентилятора системы охлаждения дизельного двигателя КамАЗ-740.

1) – Крышка корпуса включателя;

2) – Корпус включателя;

3) – Шайба возвратной пружины;

4) – Возвратная пружина;

5) – Золотник включателя гидромуфты;

6) – Уплотнительное кольцо крышки корпуса включателя;

7) – Уплотнительное кольцо пробки крана;

8) – Пробка крана включателя;

10) – Рычаг пробки крана;

11) – Пружина фиксатора;

12) – Фиксатор рычага пробки крана;

13) – Крышки пробки крана;

14) – Регулировочные шайбы;

15) – Гайка крепления термосилового датчика;

16) – Термосиловой датчик;

17) – Уплотнительное кольцо термосилового датчика.

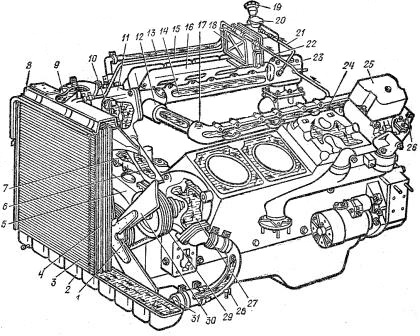

Рис. 2. Система охлаждения дизельного двигателя КамАЗ-740.

1) – Шкив коленчатого вала;

2) – Нижний бачок;

5) – Гидромуфта привода вентилятора;

6) – Перепускной патрубок;

7) – Нагнетательный патрубок;

8) – Верхний бачок;

9) – Верхний патрубок;

11) – Водораспределительная коробка;

12) – Соединительная трубка;

13) – Подводящая трубка;

14) – Правая водяная трубка;

15) – Отводящая трубка;

16) – Впускной коллектор;

17) – Датчик контрольной лампы перегрева жидкости;

18) – Расширительный бачок;

19) – Горловина с герметизирующей пробкой;

20) – Пробка с клапанами;

21) – Отводящая трубка от компрессора;

22) – Отводящая трубка левой водяной трубки;

24) – Левая водяная трубка;

25) – Крышка головки;

26) – Головка цилиндра;

27) – Водяной насос;

28) – Сливной кран либо пробка;

29) – Шкив водяного насоса;

31) – Нижний патрубок.

Включатель гидромуфты в зависимости от температуры охлаждающей жидкости в системе охлаждения двигателя обеспечивает соединение либо разъединение ведущего вала (6) [рис. 3] с ведомым (16) из-за изменения количества масла, которое поступает из смазочной системы в гидромуфту, а вместе с тем и включение либо выключение вентилятора, смонтированного на ступице (15) ведомого вала (16) гидромуфты.

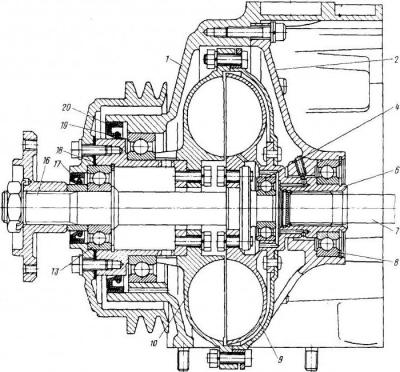

Рис. 3. Гидромуфта привода вентилятора автомобиля КамАЗ-5320.

1) – Передняя крышка;

5) – Трубка подвода масла;

8) – Уплотнительные кольца;

9) – Ведомое колесо;

10) – Ведущее колесо;

14) – Упорная втулка;

15) – Ступица вентилятора;

16) – Ведомый вал;

17) – Самоподжимной сальник;

21) – Самоподжимной сальник;

Масло подаётся насосом в полость корпуса (2), а потом по трубке (5) подводится в каналы ведомого вала (16) и сквозь отверстия в ведомом колесе – в межлопастное пространство.

В процессе вращения ведущего колеса (10) масло с его лопаток переходит на лопатки ведомого колеса (9). Оно начинает вращаться, передавая на вал (16) крутящий момент, и приводит во вращение вентилятор.
