Схема подключения через пятиконтактное реле

Схема подключения через пятиконтактное реле

Добрый день всем товарищам!))

Создал отдельно. Чтобы для потомков.

Вообще хочу понять принцип работы пятиконтактного реле и ощуствить хитрую задумку.

Короче все что выше это бла бла бла. Переходим к приципу работы.

Пятиконтактное реле.
Если кто связывался с программированием, то прикрасно знает основу всего — Если Это, То то, а Иначе. вот это и есть пятиконтактное реле.

И так. Нашел вот такую схему принцип работы:

Выходит, на 85 подаем массу МИНУС.
86 — управляемый ПЛЮС (если он есть, то происходит переключение с 87А(88) на 87).
30 — это непосредственно ПЛЮС или МИНУС который мы хотим пропустить через переключатель 87 и 87А.
В состояние покоя 30 соединен с 87А(88). А если на 86 появляется плюс — 30 соединяется с 87.

Все ли я верно понял?))

Если да, то хочу несколько приблуд запитать от реле. А именно.

Сигнал.
Вопрос опять же стоит ли цеплять его через реле?

через реле хочу зацепить сигнал так:
Минус сигнала на массу
Плюс сигнала на 30 выход реле
На 87 — плюс с аккумулятора через предохранитель 10А (хватит или меньше?).
На 85 — массу
На 86 — плюс от гудка, который выходит на штатный гудок.
А итак что происходит. Когда на 86 появляется плюс, на 30 появляется ПЛЮС с АККУМУЛЯТОРА через предохранитель и происходит ФАФААААА!)))

Стоит ли так делать? Или можно не парится и подключить на штатный плюс который есть на штатном гудке? Проводка выдержит?) Гудок купил типа такого:

Туманки как ДХО
И так купил туманки за рубль китайские в штатные места. Ну тоесть реплику на саксида.

Хочу запитать как ДХО, т.е. завел горят, выключил — не горят.

Опять же можно тупо на плюс с зажигания. Но хочу чтобы проводку не напрягать, через реле.

Через реле схема работы:
Минус на ТУМАНКИ — на массу
Плюс ТУМАНКИ на 30 выход реле.
На 87 — плюс с аккумулятора через предохранитель 10А (хватит или меньше?).
На 85 — массу
На 86 — плюс с зажигания.
И так когда в покое — схема разорвана — т.е. на плюс туманки не чего не приходит, как только включается зажигание, врубается плюс с аккумулятора. Как бы и проводка своя, грамотно?

Туманки горят вместе с габаритами. Схему чтобы они тухли при включение габаритов — нужно добавить еще одно пятиконтактное реле.

Вопрос меня мучает.
Стоит ли заморачиватся с выведением ПЛЮСА с аккумулятора или можно тупо взять из сети — ЗАЖИГАНИЯ или СИГНАЛА, в том и ном случае.

Ни гвоздя, ни жезла!
T Altezza 00 -> N Teranno 95 -> H Civic F 98 -> H Partner 96 -> T Probox 04 -> T Succeed 09
ссылка ссылка
в блогах много полезной информации

maks_chita
Выходит лучше все штатные приблуды — «типа которые через прикурку цепляются (зарядка, регистратор, тахометр и т.п.) лучше тоже в салон подвести через реле 4/5 контактное, основную жилу 2,5 сечения, а вкачестве управляемого плюса использовать появляющееся АСС на прикурке? Чтобы тоже разгрузить.
Просто сакса взял себе не на год, а наверное на два или три. Хочу чтобы жил и радовался он долго у меня)))

Насчет предохранителя однозначно хочу, только думал сразу влупить 10А))) но наверное по твоему совету поставлю 5А, а если сгорит то остановлюсь на 7,5А

Выходит достаточно четырех-котактого, там в состояние покое контакты 30 и 87 разорваны выходит? А когда появляется плюс на 86 — смыкаются 30 и 87?

Ни гвоздя, ни жезла!
T Altezza 00 -> N Teranno 95 -> H Civic F 98 -> H Partner 96 -> T Probox 04 -> T Succeed 09
ссылка ссылка
в блогах много полезной информации

HotShot @ 3.4.2014, 12:09
maks_chita
Выходит лучше все штатные приблуды — «типа которые через прикурку цепляются (зарядка, регистратор, тахометр и т.п.) лучше тоже в салон подвести через реле 4/5 контактное, основную жилу 2,5 сечения, а вкачестве управляемого плюса использовать появляющееся АСС на прикурке? Чтобы тоже разгрузить.
Просто сакса взял себе не на год, а наверное на два или три. Хочу чтобы жил и радовался он долго у меня)))

Насчет предохранителя однозначно хочу, только думал сразу влупить 10А))) но наверное по твоему совету поставлю 5А, а если сгорит то остановлюсь на 7,5А

Выходит достаточно четырех-котактого, там в состояние покое контакты 30 и 87 разорваны выходит? А когда появляется плюс на 86 — смыкаются 30 и 87?
Нет но зарядка, регистратор, тахометр это очень слабые потребители, а прикуриватель рассчитан на такие не большие нагрузки. А вот, сигнал фары и подобные мощные потребители сожгут пред на прикуривателе, им нужна проводка (т.е. провода предохранители) рассчитанные на более мощную нагрузку.
Реле на фа фа тебе достаточно 4-х контактного, если ты возьмешь плюс от акума, подцепишь его на 30 или 87 контакт реле, а выход с 87 или 30 контакта реле подцепишь к сигналу, то при подачи тока на 85 или 86 контакте от плюса родного сигнала, силовые контакты сомкнуться (так они разомкнуты) и ток через реле пойдет к сигналу.
В 5-ти контактном реле можно сделать также, т.е. подать плюс от акума на 30 контакт, а 87а оставишь пустым, то при подачи тока на управляющие контакты реле перекинет ток на 87 контакт и ток по нему пойдет к сигналу.
Я вообще в ближайшее время хочу сделать дополнительный блок реле под капотом, что бы эти релешки не болтались где попало, там все сосредоточить, пневмосигнал, пустить фары через реле, реле туманок и так много чего. Сделать общий + от акума с проводом большого сечения, разместить его в блоке и через нулевую шину развести на все доп оборудование, также с минусом сделать и там же разместить дополнительный бок предохранителей например от ваз 2106.

Гудок запилил. Звучит, слышно как реле щелкает. Электро-механические реле русские выходят))

maks_chita
Красивая и грамотная задумка. Тоже об этом думал, только вроде в нашем блоке полно свободного места под капотом. Думаю может туда запихать.

Ни гвоздя, ни жезла!
T Altezza 00 -> N Teranno 95 -> H Civic F 98 -> H Partner 96 -> T Probox 04 -> T Succeed 09
ссылка ссылка
в блогах много полезной информации

Читать еще:  Тюнинг королла 150 кузов фото

Ни гвоздя, ни жезла!
T Altezza 00 -> N Teranno 95 -> H Civic F 98 -> H Partner 96 -> T Probox 04 -> T Succeed 09
ссылка ссылка
в блогах много полезной информации

Как подключить двух-, четырех- и пятиконтактное реле

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

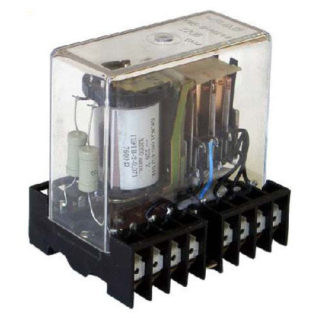

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

  • однофазные – предназначены для подачи напряжения в жилых помещениях;
  • трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

  • максимальные – повышают параметр напряжения до определенной величины;
  • минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

  • первичные с прямым подключением контактов в сеть;
  • вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
  • промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

  • прямого действия – нагрузка переключается контактами;
  • косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

В продаже можно найти следующие коммутационные устройства:

  • электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
  • герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
  • электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
  • временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
  • таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
  • электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

  1. Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
  2. Установка навесного предохранителя.
  3. Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
  4. Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
  5. Прозвонка провода мультиметром и присоединение его к кузову.
  6. Проверка фар и габаритов.
  7. Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

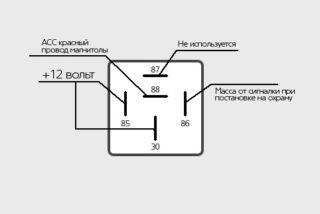

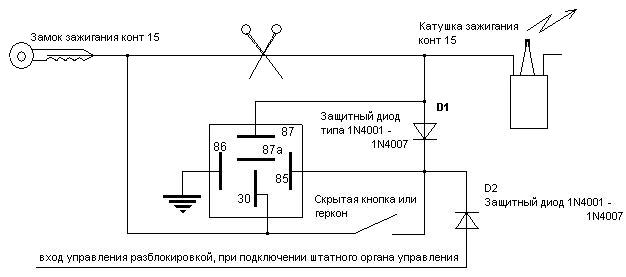

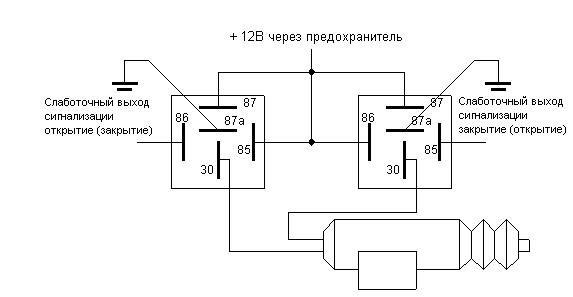

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

  1. Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
  2. Питающий контакт 85 соединяется с сигнализационным проводом.
  3. На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
  4. Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
  5. Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

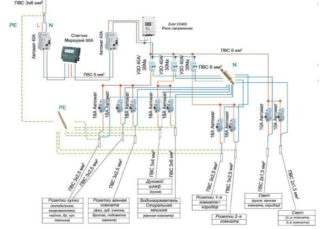

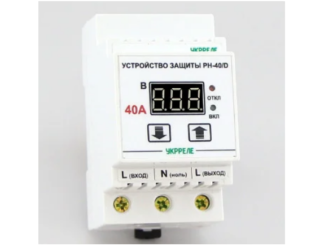

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

  1. Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
  2. Подсоединяются контакты ввода через пускатель или контактор.
  3. Находится фаза по маркерам А, В, С и клемма нуля N.
  4. Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
  5. Проводник клеммы № 1 подключается на выход катушки.
  6. Клемма № 3 подсоединяется на фазу в обход реле напряжения.
  7. Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
  8. Проводники нагрузки соединяются с клеммами пускателя на выходе.
  9. Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Читать еще:  Х рей или сандеро степвей

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

5-ти контактное автомобильное реле

  • Цена: $1,66
  • Перейти в магазин

В сегодняшнем обзоре я поделюсь с вами своими впечатлениями о 5-ти контактном автомобильном реле, приобретенном на eBay, а так же покажу один из возможных вариантов его использования.

Реле заказывалось почти одновременно с комплектом ДХО, о котором я рассказывал несколько дней назад. Зачем? Потому что при использовании стандартного подключения, при включении габаритов или ближнего/дальнего света, ДХО все так же продолжали светиться. Хорошего в этом я ничего не нашел, а потому стал задумываться об автоматизации их отключения при включении габаритов или ближнего света. Самым простым и логичным вариантом мне показалось использование реле.

К слову, это одна из тех немногих покупок, перед совершением которых я отправился в местный магазин автозапчастей. Каково же было мое удивление, когда в ВАЗовском магазине я увидел цену: реле — 5 рублей (где-то 2,5$), колодка к нему — 2,5 рубля (1$). Итого, 3,5$ за комплект оффлайн у нас без ожидания против $1,66 у них. Выбор очевиден 🙂 Я заказывал сразу 2 реле, так как изначально планировал установить по одному на каждую лампочку.

Посылку продавец отправил через несколько дней после оплаты, присвоив ей трек, все доступные события по которому можно посмотреть здесь.

На то, чтобы попасть из Китая в Беларусь у посылки ушел примерно месяц, после чего она была благополучно получена в моем почтовом отделении. Поставляются они в обычных полиэтиленовых пакетиках без каких-либо опознавательных знаков и надписей (если не считать наклейку со штрих-кодом).

Внешне реле мало чем отличаются от тех, что можно увидеть на полках в родных магазинах. Особых претензий к их качеству изготовления у меня нет. Непосредственно реле так вообще выглядят очень даже прилично. Контакты надежно залиты герметиком очень напоминающим смолу:

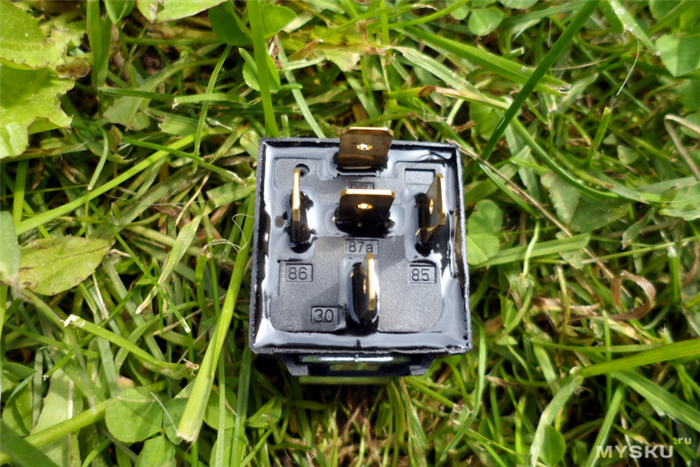

Как видно на фото, каждый контакт подписан, так что проблем с подключением возникнуть не должно 🙂

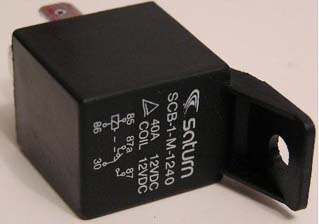

Сверху на реле изображен принцип работы реле, а так же указан производитель и краткие характеристики.

Как видно, данное реле рассчитано на напряжение в 12-14 В и максимальный ток 40А. Способно ли оно и вправду пережить такую нагрузку сказать не могу, так как ничего подходящего для проверки данного параметра у меня на момент подключения под рукой не оказалось 🙁 У меня же в сети максимальная нагрузка около 4А, так что проблем с этим нет.

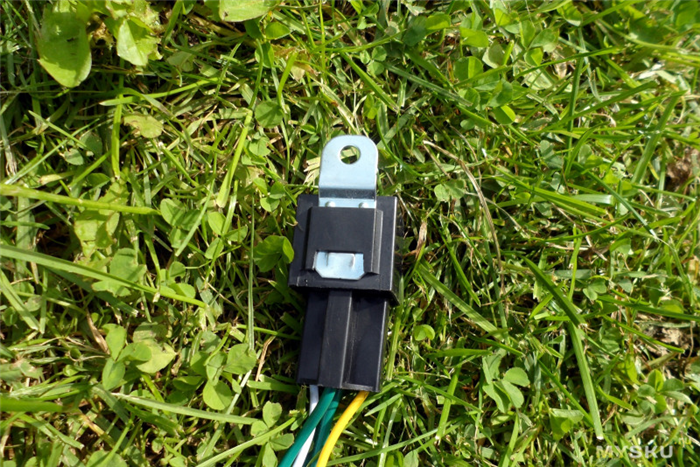

Для крепления реле в конструкции предусмотрена металлическая пластинка, которую можно без проблем снять, если в том будет необходимость.

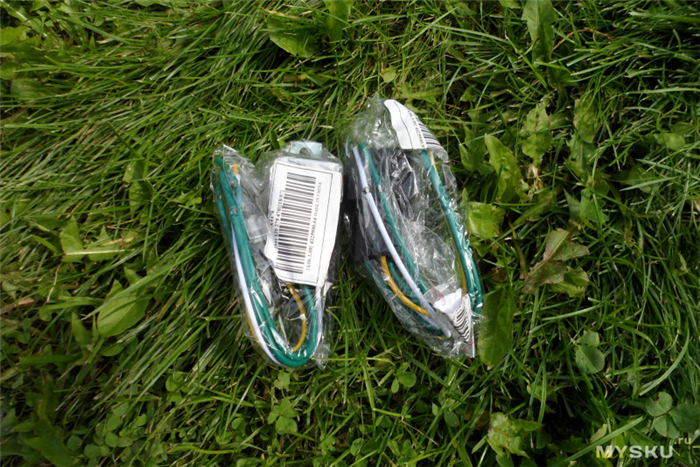

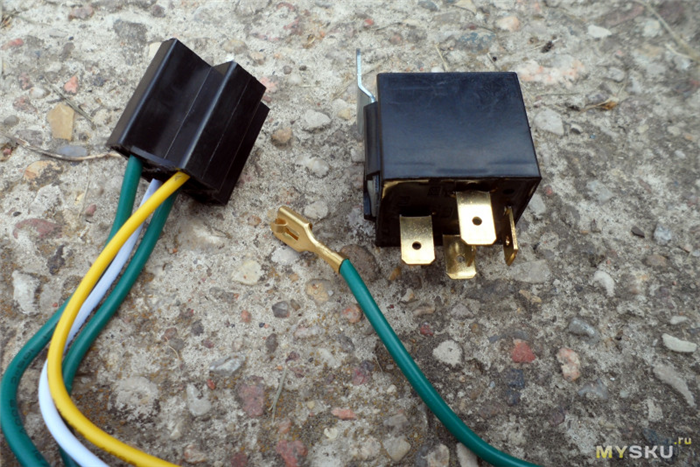

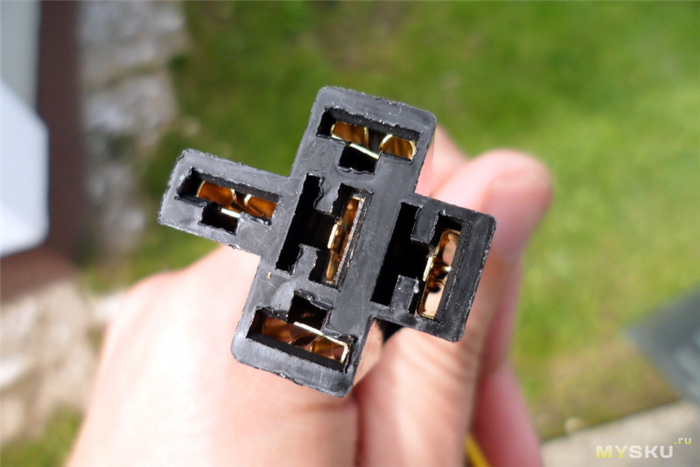

В комплект поставки входит само реле и колодка к нему. Колодка идет сразу с проводами, что существенно облегчает процесс установки. Качество изготовления колодки будет несколько похуже. Основной минус — обилие облоя, не удаленного после отлива колодки. Длина проводов, идущих к колодке около 15 сантиметров.

Но тут скорее страдает внешний вид, так как на функционале это никак не сказывается. Если верить описанию, то каждое реле способно отработать 10 000 циклов включения-выключения, что достаточно неплохо.

В принципе, больше ничего интересного во внешнем виде реле нет, а значит можно переходить к проверке их работоспособности. Но перед тем, как это сделать, думаю, будет не лишним напомнить зачем эти реле вообще надо.

В обычном состоянии в реле 2 контакта постоянно замкнуты. Это контакты, обозначенные на реле цифрами 30 и 87а (в некоторых случаях 88). При при подаче напряжения на контакты 86 и 85, цепь 30-87а разрывается, а 86-85 замыкается. На свободном контакте (87) находится свободный плюс (нам он не нужен). Так что удаляем из колодки провод, идущий к 87 контакту.

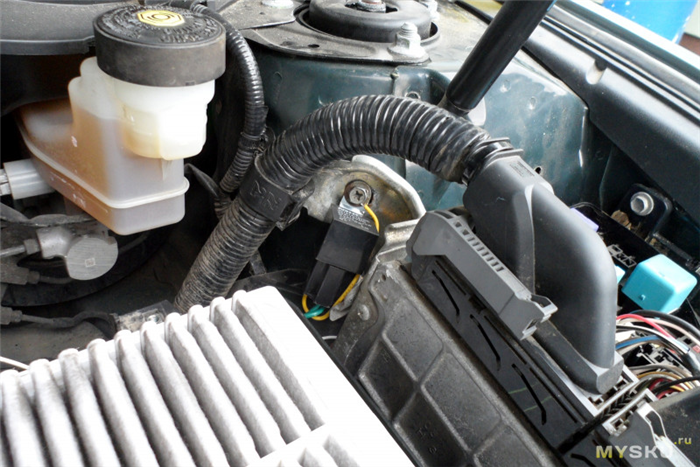

Итак, приступим. Первым делом разрезаем плюсовой провод, идущий к ДХО. Поскольку в моих он общий, то можно обойтись одним реле, установив его около места его подключения. В разрез подключаем провода, идущие к контактам 30 и 87а. 86 контакт подключил к массе, а 85 к плюсовому проводу, идущему к габаритным огням. Места соединения проводов изолируем и крепим реле где-нибудь под капотом. У меня это получилось примерно так (к болту крепления подвел провод массы):

Осталось дело за малым — проверить как все работает. Включаем зажигание и видим, что наши ДХО светятся. Значит хуже не сделали.

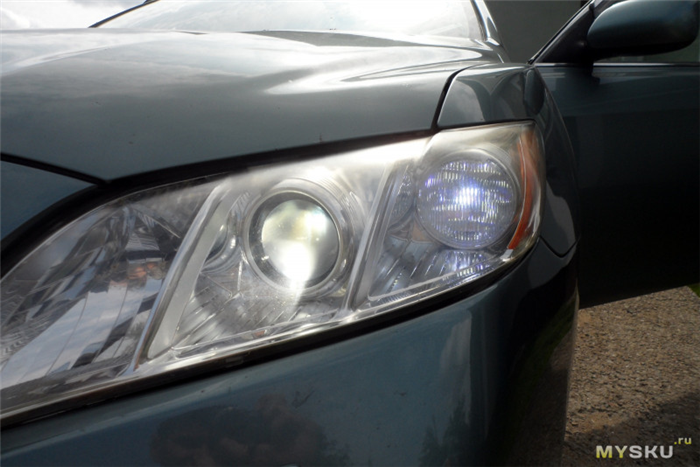

Далее включаем габариты/ближний свет:

Как видно, все работает так, как и задумывалось. При включении габаритов/ближнего света лампочки ДХО отключается. Для большей наглядности снял небольшое видео на тему того, как это выглядит в живую:

Подводя итог всему, что тут было написано, могу сказать, что покупкой я остался доволен. Во-первых, все работает так, как я того и хотел. Во-вторых, цена купленного реле с колодкой в два раза ниже, чем у нас. В-третьих, еще одно реле осталось про запас 🙂 И возникла мысль запитать ДХО от генератора, чтобы они начинали работать только после запуска двигателя, а не включении зажигания. Так как если кого-нибудь ждешь сидя в машине и слушая радио, то ДХО светятся. Правда, при суммарной нагрузке в 0,4А аккумулятор они посадить не должны, но все-равно как-то мне это не очень нравится…

При желании реле можно использовать в массе самых разнообразных вариаций. На сколько я знаю, некоторые на них даже противоугонные устройства собирают 🙂

На этом, пожалуй, все. Спасибо за внимание и потраченное время.

Cтандартные автомобильные реле. Схемы и некоторые варианты применения

В этой статье я приведу несколько примеров реле применяемых в автомобилях, их отличия и некоторые варианты использования.

Отечественные реле и их характеристики:

  1. Диапазон электропитания: 8. 16В.
  2. Номинальное напряжение: 12В.
  3. Ток управления: не более 0,2А.
  4. Напряжение срабатывания: не менее 8,0В.
  5. Напряжение отпускания: 1,5. 5,0В.
  6. Максимальный ток в силовой цепи: 30А.
  7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления;
90.3747-в пластмассовом корпусе с фланцем крепления;
113.3747-в металлическом корпусе с фланцем крепления;
113.3747-10-в металлическом корпусе без фланца крепления;
111.3747-в металлическом корпусе с фланцем крепления;
111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.

Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Читать еще:  Штраф за управление лишенным прав

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть — колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки — пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив — отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле — лужение. Примеры окисляющихся контактов реле.

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро — оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (правая схема).

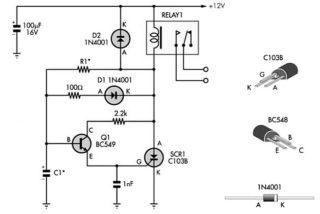

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

Приложение 1.
Краткий обзор отечественных стандартных реле в корпусах как изображено ниже на фотографии.

Ниже будет приведена информация одного производителя, существуют другие производители и зарубежные аналоги. Для этой части статьи главное дать понять рядовому автолюбителю, что реле могут быть взаимозаменяемы, иметь разные схемы, разное количество контактов в зависимости от назначения.

Отечественные реле этой серии маркируют нормально замкнутый контакт как 88. В импортных реле этот контакт везде назван как 87а

Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.

Типовые схемы реле. Цоколевка.

По схеме 1 выпускаются следующие 5-и контактные (переключающие) реле:

С управлением 12Вольт – 90.3747, 75.3777, 75.3777-01, 75.3777-02, 75.3777-40, 75.3777-41, 75.3777-42

С управлением 24Вольт – 901.3747, 901.3747-11, 905.3747, 751.3777, 751.3777-01, 751.3777-02, 751.3777-40, 751.3777-41, 751.3777-42

По схеме 1а с помехозащитным резистором:

С управлением 12Вольт – 902.3747, 906.3747, 752.101, 752.3777, 752.3777-01, 752.3777-02, 752.3777-40, 752.3777-41, 752.3777-42

С управлением 24Вольт – 903.3747, 903.3747-01, 907.3747, 753.3777, 753.3777-01, 753.3777-02, 753.3777-40, 753.3777-41, 753.3777-42

По схеме 2 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 12Вольт – 90.3747-10, , 75.3777-10, 75.3777-11, 75.3777-12, 75.3777-50, 75.3777-51, 75.3777-52, 754.3777, 754.3777-01, 754.3777-02, 754.3777-10, 754.3777-11, 754.3777-12, 754.3777-20, 754.3777-21, 754.3777-22, 754.3777-30, 754.3777-31, 754.3777-32

С управлением 24Вольт – 904.3747-10, 90.3747-11, 901.3747-11, 905.3747-10, 751.3777-10, 751.3777-11, 751.3777-12, 751.3777-50, 751.3777-51, 751.3777-52, 755.3777, 755.3777-01, 755.3777-02, 755.3777-10, 755.3777-11, 755.3777-12, 755.3777-20, 755.3777-21, 755.3777-22, 755.3777-30, 755.3777-31, 755.3777-32

По схеме 2а с помехозащитным резистором:
С управлением 12Вольт – 902.3747-10, 906.3747-10
С управлением 24Вольт – 902.3747-11, 903.3747-11, 907.3747-10

По схеме 3 выпускаются следующие 4-х контактные (размыкающие/выключающие) реле:
С управлением 12Вольт – 90-3747-20, 904-3747-20, 90-3747-21, 75.3777-20, 75.3777-202, 75.3777-21, 75.3777-22, 75.3777-60, 75.3777-602, 75.3777-61, 75.3777-62

С управлением 24Вольт — 901-3747-21, 905-3747-20, 751.3777-20, 751.3777-202, 751.3777-21, 751.3777-22, 751.3777-60, 751.3777-602, 751.3777-61, 751.3777-62

По схеме 3а с помехозащитным резистором:
С управлением 12Вольт – 902-3747-20, 906-3747-20, 902-3747-21, 752.3777-20, 752.3777-21, 752.3777-22, 751.3777-60, 751.3777-61, 751.3777-62,

С управлением 24Вольт – 903-3747-21, 907-3747-20, 753.3777-20, 753.3777-21, 753.3777-22, 753.3777-60, 753.3777-61, 753.3777-62,

ВНИМАНИЕ.
Реле серии 19.3777 имеют корпус аналогичный выше приведенному. Схема этих реле имеет защитный и развязывающий диоды. Такие реле имеют полярное включение обмотки. Здесь в статье эти реле не упоминаются, поскольку имеют ограниченное применение.

Реле современных автомобилей.

Отличия и разнообразия номеров реле означает разные крепления, конструкция корпуса, степень защиты, напряжение управления катушкой, коммутируемые токи и прочие параметры. Иногда при выборе аналога необходимо учитывать некоторые параметры.

По схеме 4 выпускаются следующие 5-и контактные (переключающие) реле:
С управлением 12Вольт — 98.3747, 982.3747
С управлением 24Вольт — 981.3747, 983.3747

По схеме 4а с помехозащитным резистором:
С управлением 12Вольт – 98. 3747-01, 98.3747-011, 982.3747-01
С управлением 24Вольт — 981.3747-01, 983.3747-01

По схеме 5 выпускаются следующие 4-х контактные (замыкающие/включающие) реле:
С управлением 12Вольт — 98.3747-10, 982.3747-10
С управлением 24Вольт — 981.3747-10, 983.3747-10

По схеме 5а с помехозащитным резистором:
С управлением 12Вольт — 98.3747-11, 98.3747-111, 982.3747-11
С управлением 24Вольт — 981.3747-11, 983.3747-11

По схеме 6 выпускаются следующие 4-х контактные (размыкающие/отключающие) реле:
С управлением 12Вольт — 98.3747-20, 982.3747-20
С управлением 24Вольт — 981.3747-20, 983.3747-20

По схеме 6а с помехозащитным резистором:
С управлением 12Вольт — 98.3747-21, 982.3747-21
С управлением 24Вольт — 981.3747-21, 983.3747-21

Приложение 2.

Здесь будут размещены фотографии реле с которыми мне приходилось работать. Это обычные реле из комплекта сигнализаций, и другого дополнительного оборудования.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
