Каким должен быть размер гайки на Ниву?

Автомобилист нередко может столкнуться с ситуацией, когда нужно поставить новые гайки Ниву, размер которых по резьбе обозначается как М12х1,25. Казалось бы, задача простейшая. Но колесные гайки в огромной степени отвечают за безопасность водителя и пассажиров, поэтому нельзя их просто выбросить и поставить что попало.

О конструкции крепления колеса

О том, что гайки крепления колеса являются специальным изделием, свидетельствует нестандартная метрическая резьба диаметром 12 мм с шагом 1,25 мм. Стандартные витки того же диаметра имеют другой шаг, 1,75 мм. То есть колесная резьба сделана более мелкой с целью повышения надежности соединения и реализации эффекта «самозатягивания» за счет постоянного вращения. Более крупные витки здесь не подойдут.

Размер заводских гаек подобран таким образом, чтобы при затяжке колесного диска из толстой штампованной стали они полностью заходили на шпильку. При этом на торце элемент снабжен конусом, примыкающим к ответной части на диске. За счет конусовидного примыкания решается 2 задачи:

• самоцентровка отверстия в диске напротив шпильки при равномерном затягивании гаек;
• более надежное сопряжение плоскости колеса со ступицей.

Шпилька, которая несет нагрузку всего крепления, запрессована в ступицу на шлицах с натягом, и выбить ее оттуда подчас очень трудно. Это еще одна причина относиться серьезно к подбору деталей для этого узла. Все гайки, имеющиеся в продаже для Нивы, можно разделить на 2 типа:

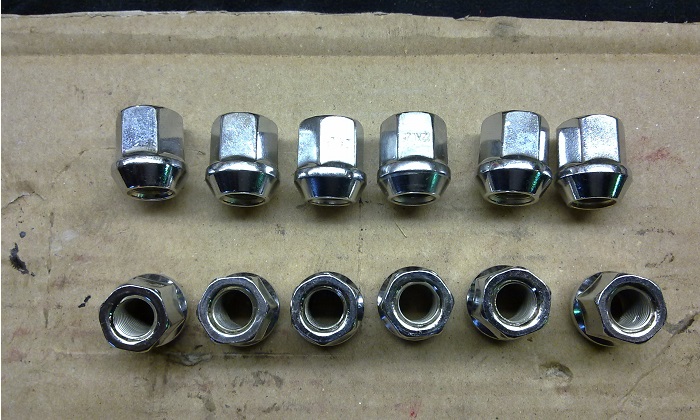

1. Открытые, через них шпилька проходит насквозь при закручивании. Такими деталями автомобиль комплектуется на заводе-изготовителе.
2. Закрытые, с глухим отверстием. Устанавливаются на Ниву Шевроле, но размер подходит и на ВАЗ-21213.

Заводские элементы изготавливаются с размером под баллонный ключ 19 мм. Разнообразные детали, встречающиеся в магазинах, могут быть сделаны под ключ 21 мм, а по высоте достигать 30 мм и более. Штатная длина открытой гайки ВАЗ-2121, сделанной из углеродистой стали без покрытия, составляет 17 мм. Новые декоративные детали имеют никелированное покрытие и различную форму выступающего оголовка.

Зачем менять крепление?

Существует несколько причин, по которым владельцы автомобиля Нива меняют колесные гайки на новые:

Старые гайки, изношенные или поврежденные механически, действительно подлежат замене, особенно когда у них негодная резьба или отсутствуют грани. Такую деталь затруднительно затянуть с моментом 10-11 кгс/м для надежного закрепления колеса. Лучше поставить новый комплект, 1-2 крепления менять бессмысленно. Главное, чтобы резьбовая часть шпильки оставалась в норме.

Литые диски хоть и толще стальных штампованных, но теоретически их можно прикрутить заводскими гайками. Другое дело, что подобные детали испортят весь внешний вид новых дисков, так что в такой ситуации лучше поставить элементы, гармонирующие с колесом. Есть и другой момент: в некоторых моделях литых дисков сделаны выборки в виде полусферы, а не конуса. Тогда штатный крепеж точно не подойдет, необходимо приобрести гайки со сферическим торцом, стыкующиеся с ответной частью обода.

Кроме улучшения внешнего вида автомобиля, существует еще одна причина, заставляющая менять 1 гайку из 5 на специальную, крутящуюся только эксклюзивным ключом. Причина кроется в высокой стоимости автомобильной резины и хранении самой машины под открытым небом во дворе, как это часто случается в городах. Чтобы шины банально не украли ночью, на машину ставится 1 хитрая гайка-секретка.

Плюсы и минусы секретного крепежа

Чтобы вашу Шевроле Ниву не «разули» на следующую ночь после установки новой резины, на каждое колесо рекомендуется поставить по 1 секретной гайке. Как бы ни развивались новые технологии, но более надежных средств от кражи скатов пока не придумали. Отсюда первый и главный плюс секретки: такой крепеж поможет сберечь от воров куда более дорогое имущество, чем стоит сам.

Современные секретки не ровня первым, появившимся в далекие советские времена. Они совершеннее конструктивно и отличаются эстетичностью, что немаловажно. Деталь представляет собой удлиненную гайку с переходником под индивидуальный ключ. Если к ней подобрать декоративный крепеж закрытого типа такой же длины, то колесо в целом будет выглядеть вполне эстетично.

Секретное крепление очень полезно для запасного колеса Шевроле Нивы, прикрученного к кронштейну на задней двери обычными гайками, а потому самого уязвимого для воров. Для откручивания секреток изготавливаются такие разновидности ключей:

Чтобы за гайку нельзя было ухватиться газовым ключом и другими подобными инструментами, секретка сверху оборудована вращающейся втулкой (обечайкой), а место под ключ находится в углублении. В дешевых изделиях и подделках обечайка может отсутствовать, поэтому такие гайки покупать нельзя. Недостатки у секреток такие:

• слабоват момент затяжки, поэтому остальные гайки должны держать надежно;
• любой хитрый крепеж можно открутить, если у вора будет для этого время и возможность;
• необходимость всегда иметь с собой ключ и не забывать ни при каких обстоятельствах.

Последний недостаток — настоящий бич забывчивых водителей. При проколе ската выходов 2: ехать за ключом либо вызывать эвакуатор, иначе колесо не снять.

Заметки malykh.com

2014-08-22

Колесные гайки-2

Небольшое продолжение про колесные гайки (см. про отличие гаек для литья и штамповки).

Бюджетный вариант колесных гаек M12x1.25 – это гайки от Нивы. Вот два варианта:

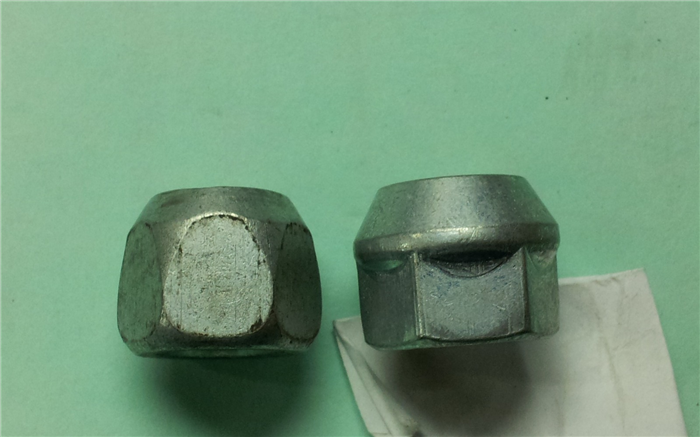

Слева на фотографии гайка от классической Нивы. Это гайка только для штамповки, не рекомендуется использовать с легкосплавными дисками. А вот справа – это гайка от Шевроле Нивы. Эту гайку как раз можно использовать с легкосплавными дисками.

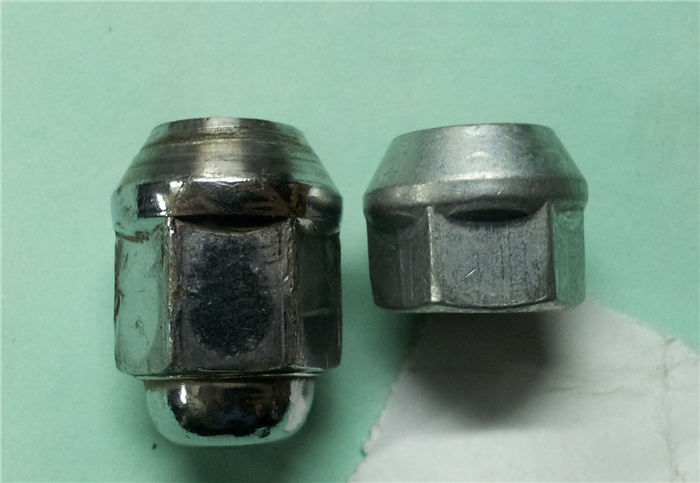

Эти гайки подойдут и для Jimny. Сравнение с родной джимниковской гайкой:

Если вдруг срочно понадобятся гайки, а будет вариант только для Ш.Нивы, то можно и его взять.

3 comments:

Видел в магазине ту блестящую, что слева на последнем снимке. По крайней мере, похожа. Цена 45 руб., если не ошибаюсь. Под ключ “на 17”, и “на 19”. Собственно, такими и пользуюсь (и литьё, и штамповка).
Той, что слева на первом снимке, не пользовался ни разу, хотя могло случиться.

Оригинальные японские гайки хорошие, но дорогие.
А дешевый китай выглядит красиво, но могут быть сделаны из дикой “сыромятины”. Сам видел, как с таких гаек легко снималась стружка при закручивании со штамповкой (Dotz). :-/
“Шнивовские” не идеал, но, в принципе, на крайний случай пойдут при своей небольшой цене (я покупал их недавно по 35 рублей за штуку).
Но, конечно, нужно учитывать резьбу (далеко не везде используется М12×1.25).

“Снималась стружка” – это, конечно, полный беспредел. Такие сразу в чермет (если примут ;-)). Зато резьба шпилек от “силумина” не пострадает. 😉
В рядовой эксплуатации стараюсь придерживаться пары правил: не лениться чистить грязь – смазывать наружную резьбу графиткой и не превышать момент затяжки. Иначе и обычные “русские” гайки (типа “шнивовских) со временем начнут трещать при кручении ключом.
Кстати, мне нравится, что у “японского” типа торцы закрыты. Меньше негатива на резьбу, меньше возни.

Разболтовка колес у Нивы Шевроле

Любая деталь в автомобиле со временем утрачивает свои функциональные показатели. Сюда же относятся колесные диски, у которых, помимо всего прочего имеется еще один недостаток — со временем их дизайн может просто надоесть. Однако чтобы произвести их замену одним дизайнерским исполнением руководствоваться будет неправильно, необходимо знать, как выполняется разболтовка колес у Нива Шевроле.

Почему важно знать разболтовку Нива Шевроле

Чтобы произвести замену дисков, учитывают их параметры:

Если последние два показателя имеют установленные допуски, то первые имеют весьма определенные показатели.

Колесные диски прикрепляются к ступицам с помощью болтов. Количество и расстояние между ними зависимо от:

• модели;
• нагрузки на колесо;
• иных факторов.

Колеса на авто закрепляются на 5 пять болтов, расположенных на равном расстоянии от центра. Разболтовкой называется маркировка отверстий для посадки крепежных болтов. Характеризуется диаметром окружности и количеством болтов.

Посадочные отверстия выполнены с припуском, выбираемым при затягивании болтов. Центр колеса и ступицы совмещаются, и если установить диски с расстояниями между отверстиями, отличающимися на 1-2 мм, то это не будет заметно. Однако колесо при этом будет перекошено, а это станет причиной вибрации и износа резины.

Важно! Следует устанавливать колеса с расстояниями между крепежами, рекомендованными изготовителем.

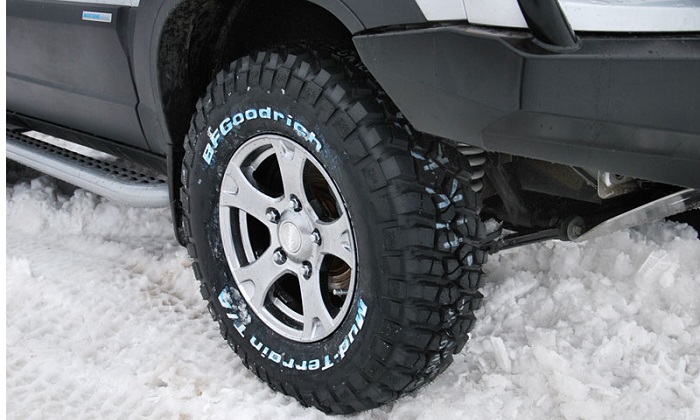

На авто устанавливаются 15 ли 16 -ти дюймовые диски с болтами крепления в количестве пяти штук. Расстояние между элементами крепления от радиуса не зависит, а зависит от вылета.

Если вылет стандартный, то размеры разболтовки равны 5*139,7. На Chevrolet Niva можно установить иной тип дисков, отличающийся вылетом в 48 мм, но на колесах должны быть установлены болты 5*139 на расстоянии.

Что означает разболтовка

От размера дисков и автомобильных шин зависит комфортабельность переездов, а также состояние ходовой части и эксплуатация авто. Для правильного функционирования авто производителем в инструкции указаны соответствующие параметры узлов, деталей и иных частей, установленных на техническом средстве передвижения.

Внимание! На машину не стоит устанавливать легкосплавные диски больших диаметров.

Индекс скорости — это один из важных параметров, учитываемый при выборе резины. В зависимости от показателя скорости выбираются колеса с соответствующим индексом:

1. При скорости до 160 км/час — Q.
2. До 180 км/час — S.
3. Если скорость доходит до 190 км/час — Т.

Чтобы правильно определить грузоподъемность, требуется проверить маркировку, нанесенную на покрышку (85, 85 или 92). К примеру, минимальная величина грузоподъемности 515 кг равна 88.

Отличительной чертой изготовления Нива Шевроле — это отсутствие запасных дисков для года, когда был выпущен авто.

Перечень общепринятых размеров:

1. Ширина — 8 дюймов.
2. Диаметр — 15 дюймов.
3. Расстояние между симметрией и плоскостью крепежа — вылет ЕТ40.

Если эти параметры не соблюдать, то это обстоятельство может привести к негативным последствиям:

1. Износу за короткое время механических элементов и узлов у ходовой части.
2. Высокая нагрузка на диски и их излом. К примеру, если применять диски с размером более чем радиус R 16 и высоким показателем профиля резины, то это не лучшим образом скажется на подкрылках — основание сотрется.

Совет. Перед принятием решения о приобретении нового колеса следует проконсультироваться с продавцом.

Не менее важный показатель — сверловка и разболтовка колес на Нива Шевроле. Ее обозначение — РСD. Для данного автомобиля она устанавливается изготовителем с размерами — 5*139,7, что означает:

1. Цифра «5» — диск закрепляется к ступице на 5 болтов, расположенных по окружности.
2. Число «139,7» — расстояние между крепежами.

DIA — это отверстие, выполненное по центру, равное — 98,5 мм. При подборе колеса стоит обратить внимание именно на этот параметр, так как даже небольшое расхождение от стандарта будет сказываться на качестве крепежа диска. По истечение некоторого времени ступица будет стачиваться.

Вылет ET — это тоже немаловажный параметр, его значение не должно превышать 40, иначе подшипник выйдет из строя. Оптимальный вылет для авто данной марки — ЕТ 35.

Основной особенностью гаек считается их уникальная резьба, отличающаяся от стандартной. Для авто предусмотрены гайки с размером М12х1,25. Со стандартным шагом 1,75 за счет небольшой величины расхождения отмечается эффект самозатягивания во время вращения колеса. В связи с этим крупный шаг резьбы не подойдет. Гайки выполнены по заводским стандартам, по утвержденной методике.

Если шаг резьбы слишком крупный, он не подойдет. Гайки, изготовленные на заводе, выполнены по стандартам. Если накручивание производится на шпильки, то они выходят с другой стороны, причем внутренняя полость имеет конусообразный вид. Применение гаек конусообразной конфигурации дает положительный эффект:

• обеспечивается центрирование отверстия;
• к ступице плотно прилегает диск.

На автомобиле гайки бывают:

1. Открытые. При сквозном отверстии.
2. Закрытые. Возможность прохождения шпилек через внутреннюю полость исключается.

Для авто применяются крепежные элементы закрытого типа. Их затяжка осуществляется баллонным ключом № 19. Изделия, изготовленные по стандарту, покрываются напылением из хрома и выполняются углеродистой стали.

Изготовителем рекомендуется установка дисков R16, а также меньшего диаметра R15. На последний размер выбор резины будет проще сделать.

В машине имеется арка кузова, глубина которой позволяет установить 17- дюймовые диски.

Установка широких колес позволяет:

1. Обеспечить улучшение курсовой устойчивости и управление авто.
2. Уменьшить путь, если имеется необходимость торможения.
3. Увеличить проходимость, если планируется езда в условиях бездорожья.

Отрицательные стороны замены:

1. Риск нарушения целостности повышается, если покрышка будет повреждена.
2. Плавность хода уменьшается, а движение становится затруднительнее, вибрация увеличивается.

Многие стараются установить диски, отличные от рекомендованных и поставленных производителем. Благодаря колесным аркам на кузове это выполнить, возможно. Чтобы доработки кузова можно было избежать, то устанавливаются диски размерами 215/75 с вылетом 35.

При установке покрышки с профилем более 215 мм, акру рекомендуется подрезать, причем вылет ЕТ должен превысить 58 мм. Размер вылета от 40 до 45 мм.

Внимание! Перед тем как планировать установку дисков, изначально рекомендуется изучить документацию на авто.

Какая разболтовка колес у Нивы Шевроле под 15 и 16 радиус

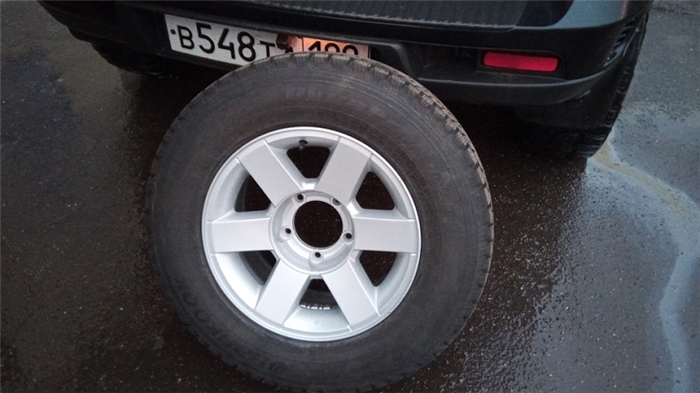

Разболтовка колес на Ниве Шевроле предусматривает установку 15 и 16 дюймовых дисков. Для этого подбираются размеры шин 205/75 R15 или 205/75 R16. Если использовать колеса с такими параметрами, у водителя и самого автомобиля будет меньше проблем. Но имеются некоторые отклонения от заводских значений.

К примеру, резина 215/75 R15 отлично вписывается в арки колеса, причем не задевают подкрылки или иные кузовные части даже при максимуме разворота руля во время езды по бездорожью. Но если установить грязевых шин аналогичного размера, то в иных положениях боковые грунтозацепы могут независимо зацепить бампер или подкрылки. Таким же образом могут повести и покрышки 225/75 R16, но если руль будет в крайнем положении.

Разболтовка у Шеви Нива должна производиться без дополнительных переделок.

Размеры покрышек должны сопрягаться к эксплуатационным параметрами. На авто чаще производится установка резины R15. Такие размеры идеально подходят для асфальта. Если авто планируется использовать для езды в условиях бездорожья, то для установки рекомендуются шины R16.

В составе резины ингредиенты подобраны таким образом, чтобы в летнее время они не расплавлялись, а в зимнее — не отвердевали.

Всесезонные шины устанавливаются по желанию владельца авто. Отличие заключается в наличии протектора. Чтобы проехать по рыхлому снегу, предназначена внутренняя сторона. К отечественному внедорожнику предназначен типоразмер шин 205/75 R15.

Гайки на кованый диск

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Рег.: 17.08.2005
Тем / Сообщений: 1 / 189
Откуда: Королёв МО
Возраст: 40
Авто: НИВА 21213, Suzuki Jimny

Рег.: 14.01.2005
Тем / Сообщений: 4 / 578
Возраст: 19

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Рег.: 01.09.2006
Тем / Сообщений: 6 / 158
Откуда: Ижевск
Возраст: 41
Авто: 2131M, 2010 г.

Рег.: 07.07.2005
Сообщений: 948
Откуда: Москва
Возраст: 38
Авто: 21213, 1999

Рег.: 15.01.2006
Сообщений: 621
Откуда: Новосибирск
Возраст: 35
Авто: . ВАЗ-2121 1,6 ’83; Subaru Forester 2.0XT ‘2003 мех

Рег.: 25.05.2006
Тем / Сообщений: 10 / 1259
Откуда: Москва
Возраст: 13
Авто: 214, vw

Рег.: 06.12.2004
Тем / Сообщений: 628 / 51730

Имя: Кирилл
Рег.: 18.04.2005
Тем / Сообщений: 3 / 3076
Откуда: Москва, Тушино
Возраст: 37
Авто: Было 3 Нивы, 3 ШНивы (в тч FAM), Спортаж1, сейчас третий Патр 2016

Рег.: 15.01.2006
Сообщений: 621
Откуда: Новосибирск
Возраст: 35
Авто: . ВАЗ-2121 1,6 ’83; Subaru Forester 2.0XT ‘2003 мех

Для дисков литых, кованых просто необходимы специальные гайки! У штатных сильно маленький конус и соответственно они просто портят диск. Прижимать литьековку штатными гайками – БРЕД и экономия на спичках, которая впоследствии может выйти боком!
На форуме шниваводов все подробно было описано (с фото), поищи.

Добавлено спустя 2 минуты 40 секунд:

Имя: Кирилл
Рег.: 18.04.2005
Тем / Сообщений: 3 / 3076
Откуда: Москва, Тушино
Возраст: 37
Авто: Было 3 Нивы, 3 ШНивы (в тч FAM), Спортаж1, сейчас третий Патр 2016

Рег.: 25.05.2006
Тем / Сообщений: 10 / 1259
Откуда: Москва
Возраст: 13
Авто: 214, vw

Dragon
потом в углублении для гайки будет поясок с острыми краями – концентратор напряжения – на шиномонтаже или в сервисе перетянут гайку и лопнет диск, все-таки от 2.5 килорублей, жалко просто так выбрасывать

Apr7
у шнивоводов нашел только одну тему близкую по значению

http://www.chevy-niva.ru/viewtopic.php?t=8385&highlight=ВСМПО
ничего нового она не дала – везде сравнивают гайки для ковки и штамповки, а мне надо узнать разницу для ковки и литья.
неужели ни у кого нет комплекта ковки и литья?
