Где находится масса на ниве шевроле

Где находится масса двигателя нива шевроле

Категория: Устройство автомобиля

Характеристики автомобиля: Габариты авто следующие, длина — 3323, ширина — 1100, высота — 1728 мм. Колесная база составляет 2029 мм. Дорожный просвет 175 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 70 мм. Коленвал двигателя и разгоняется до 6000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 2000 оборотов в минуту.

Выложил админ: по просьбе Месропа

Cмотрите ВИДЕО про где находится провод массы двигателя на шевроле нива.

Отзыв автовладельца по имени Роман :Управляемость, престиж, отличное ускорение 6,2 до сотни. Разные режимы (хочешь быстро -SPORT, едишь по Финке – ECONOM и на круизе). Куча всяких систем стабилизации, постоянный полный привод, 212 просвет. Первое TO прошел, масло поменял только на нем. Никаких скрипов дверей, других проблем (сборка США). Просто нажимаю кнопку и еду. Отличный биксенон. Bce сделано c умом. Мягкий пластик, не то что у япошек (у самого был кэшкай, есть c чем сравнить), тем более у всяких корейцев и опеля.Рекомендую, своих денег стоит, a главное вождение будет приносить ежедневное удовольствие – едишь как ты сам хочешь, a ни как тебе позволяет машина или другие водители.

Оригинальное название: Where is the ground . of the engine of Chevrolet Niva

Дата выхода: 19. 03. 2019 года

Смех в теме: Мужик у стоматолога сидит и дрожит. Врач его успокаивает и предлагает выпить для храбрости рюмочку коньяка. После рюмашки врач спрашивает:- Ну как?- Теперь хорошо. Пусть кто-нибудь теперь тронет мой больной зуб.

Для начала просто почитайте найденные поиском сообщения в конференции.

«Указатель температуры ни в какую не хочет подниматься. Только после полного прогрева он слегка поднимает стрелку где-то до 50. Попробовал снять провод и приложить к массе, тогда стрелка резво несётся вверх и загорается освещение комбинации приборов (причём именно оно в обычном режиме почему-то не работает). Купил новый датчик, а ситуация не изменилась».

«Утром при включении печки загорелись все лампочки, все стрелки ушли на максимум, после 20 минут езды — заработала, что это, на что смотреть?»

«Если включен ближний свет, то мотор не глохнет при выключении зажигания. В первый момент прикольно, но через несколько дней начинает доставать. Если фары уже горят, то при включении зажигания они начинают гореть ярче. Казалось бы, банальное замыкание проводов в жгуте, идущих к коммутатору и к фарам (вернее, к правой фаре, левая не горит, но: при включении зажигания-то фары не загораются!»

«У меня тоже проблема с электрикой: «не горит» подсветка приборной панели при включении ближнего света, при этом тахометр сразу же, на холостых оборотах, падает вниз до упора. И только при движении «оживает», погрешность порядка 1500 — 2000 об/мин. При выключенном освещении — все нормально».

«Симптомы: временами дергается (слегка затыкается) на средний оборотах. Появляется эта хрень абсолютно бессистемно, при этом (но не всегда) пищит сигналка так же, как в момент снятия с охраны».

«Ехал себе спокойно, как вдруг при остановке на холостых оборотах загорелась лампа давления масла. Начинает гаснуть при оборотах 2000. Проверил масло — в норме, заменил его лампа продолжает гореть. Что это может быть, или просто заменить датчик давления масла? Да чуть не забыл, реле поворотника работает с удвоенной частотой, но здесь проблема вроде на поверхности, при работающих лампочках получается накрылось реле или я не прав?»

«При включенном поворотнике жму тормоз — поворотники начинают мигать чаще и загорается вполнакала контрольная лампа задних противотуманок. Включаю передние противотуманки — вместо них загорается свет в салоне».

Достаточно? Могу еще насыпать, такие вопросы появляются в конференции иногда несколько раз в день.

А причина всех этих чудес — отсутствие соединения электрических цепей с массой, т. е. кузовом автомобиля в тех местах, где оно должно быть. Или некачественное, окислившееся соединение, имеющее достаточно большое переходное соединение.

Приведу пример. Пусть есть три лампы, как на рис. I. Одна включается своим выключателем и соединена со шпилькой массы. Две другие тоже имеют свой — общий — выключатель, но подключены к разным шпилькам массы (одна имеет общую шпильку с первой лампой). Это вполне реальная ситуация: первая лампа — стопы, вторая и третья — габариты (у них массы находятся поблизости от ламп, т. е. и спереди тоже).

На рис. II включена первая лампа, ток идет от плюса аккумулятора через лампу, а затем через шпильку массы и кузов автомобиля — к минусу аккумулятора. А вот рис. III показывает, как будет идти ток в той же ситуации, если клемма плохо привинчена к шпильке массы. Ток также проходит через первую лампу, но поступает на минус аккумулятора через другую шпильку, пройдя через все три лампы. Все они будут гореть слабо, но заметно. Если лампы одинаковые, то на каждой из них будет 1/3 напряжения питания, т. е. по 4,2 В.

В примере рассмотрен вариант, когда массы нет совсем. Но могут быть и промежуточные варианты: масса есть, но плохая: соединение с кузовом имеет значительное сопротивление, на котором при прохождении тока падает заметное напряжение. Заметное — это могут быть вольты или доли вольта, для разных цепей автомобиля «заметным» может быть разное напряжение. Например, лямбда-зонд инжекторного двигателя выдает напряжение до 1 В, поэтому падение напряжения на переходном сопротивлении всего в одну десятую вольта уже вызовет серьезные нарушения в работе двигателя. А для срабатывания реле нужно несколько вольт, поэтому из-за падения напряжения 1-2 В их срабатывание не произойдет, но 3-5 вольт могут помешать реле выключится.

Общий принцип определения таких глюков в работе электрооборудования: совершенно не связанные между собой цепи влияют друг на друга. Вы включаете фары — и глохнет двигатель, нажимаете на тормоз — включаются поворотники, включаете вентилятор печки — начинает метаться стрелка тахометра.

Есть одно серьезное «но» в правиле, которое сформулировано выше. Плохой контакт может быть и в плюсовой цепи. Если взаимодействующие цепи подключены к одному предохранителю, то начать проверку нужно с него. Для этого посмотрите таблицу предохранителей. То же самое можно сказать и о цепях, включающихся через контакты замка зажигания. Или просто плохо затянута клемма на аккумуляторе. Перечисленное проверить проще всего, поэтому начните поиск именно с этих мест. Если там все в порядке — «шерше ля фам» — ищите шпильку массы.

Читать еще:  Шевроле тахо мощность двигателя

Самое неприятное в этих дефектах то, что они по большей части «плавающие»: то он есть, то его нет. Завел машину — дефект наличествует, а после прогрева пропадает. Объяснение простое: из-за термического расширения контакт с массой восстановился. Тоже самое может произойти на какой-нибудь выбоине в асфальте.

Почти около каждого узла электрооборудования имеется шпилька, приваренная к кузову. Посмотрите, к какой шпильке массы подсоединен узел, который глючит. Массовые провода в ВАЗовских автомобилях как правило имеют черный цвет. Даже если гайка на шпильке хорошо затянута, соединение с массой может быть плохое — из-за коррозии. Если под рукой есть тестер — замерьте напряжение между клеммой и шпилькой. Если нет — просто отвинтите гайку, снимите и зачистите клемму и поверхность, с которой контактирует эта клемма. Зачистить можно очень мелкой шкуркой — вам нужно удалить слой окисла и грязь с контактирующих поверхностей. Затем промойте (хотя бы бензином, а лучше — спиртом) и как следует завинтите гайку. Чтобы защитить соединение от коррозии в дальнейшем — смажьте снаружи хотя бы литолом. А можно брызнуть из баллона тектилом или мовилем.

Глюки системы зажигания нередко возникают из-за плохой массы коммутатора (черный провод с клеммой, выходящий из разъема). При устранении глюков поворотников и габаритов, ищите шпильки во всех четырех углах машины.

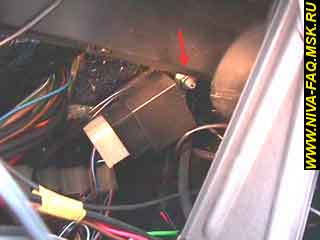

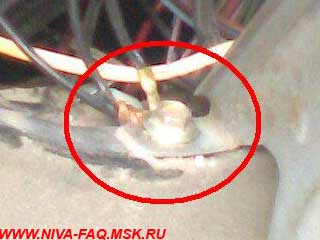

Но больше всего глюков возникает из-за, как ее называют в конференции, «гайки массы»: очень неудобно расположенной шпильки массы под торпедой — уж очень много цепей на нее завязано. Шпилька находится немного правее проема под комбинацию приборов, на ней висит реле поворотников и сходятся три черных провода:

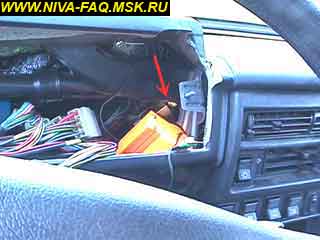

Комбинация приборов на этом фото снята (см. раздел Комбинация приборов). Желтый предмет — переноска, она подсвечивает искомую шпильку. Такое реле поворотников (маленькое) используется на современных инжекторных Нивах («фотомоделью» послужила моя Нивка, выпущенная в апреле 2003 г.), раньше оно было значительно больше и висело прямо, а не наискось.

К гайке очень трудно подлезть, мешает воздуховод сверху и вертикальная стойка крепления комбинации приборов спереди. Нужен короткий торцевой ключ. Если у вас не получается как следует затянуть эту гайку, попробуйте следующий вариант. Снимите (откусите, в конце концов) все массовые провода с этой шпильки и перенесите их, снабдив клеммами, на другую шпильку:

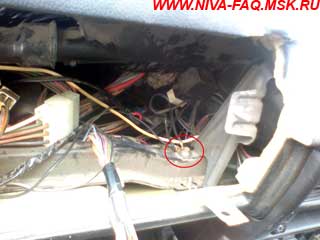

Подлезть к этой шпильке намного проще. Недостаток в том, что она выступает на меньшую длину. Да и провода, может быть, придется наращивать. Черный провод на этой шпильке был установлен мною при установке электростеклоподъемников, в оригинале его нет.

Дополнение от 14.10.03. Посмотрите, какую интересную иллюстрацию к этой статье прислал Володюшка.

Дополнение от 13.01.04, bond71 пишет в конференции (оригинал):

«Гайка расположена УДОБНО. ДА ДА УДОБНО. если к ней залезать не со стороны приборки. Надо всего-то снять центральную консоль (три самореза), в которой кнопки. С левой стороны и находится это гайка. БЕЗ проблем открутил и закрутил её как раз, когда занимался с печкой. Использовал трубку на 10 мм».

Правда, как выяснилось из дискуссии, у автора этого сообщения отломаны крючки, которыми «борода» крепится к торпеде.

Дополнение от 05.04.10, автор TheLion.

Для крепления массы комбинации приборов я нашел другой болт. В моем случае проводов хватило без удлинения, а к другому болту не хватило:

Машинка 21214-я 2005-го (ноябрь или декабрь). Смотрел это место у знакомого на 213-й машинке. Там болта нет, но дырка под болт присутствует. Поскольку машина была во время полной переделки салона, в том числе с заменой торпеды, вполне возможно, что этот болт открутили и не прикрутили. Хозяин что-то определенное сказать затруднился.

Насчет надежности контакта, по моему прибору:
1. сопротивление на балку, в которую крепиться болт, прибором определяется как 0 (т. е.

Точки крепления массы в Шеви Нива с

Простейший пример плохой массы — перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп-сигналом или светом заднего хода.

При этом на нужном потребителе напряжение в два-три раза отличается от необходимых вольт, а на ненужном не включенном наоборот появляется вполне достаточное напряжение для его работы. Это плохая масса и лампочки.

Тогда двигатель может начать самопроизвольно менять режим своей работы — от набора больших оборотов до заглыхания. ВАЗ, рис. ВАЗ Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки плохой массы, появляющиеся при. ВАЗрис.

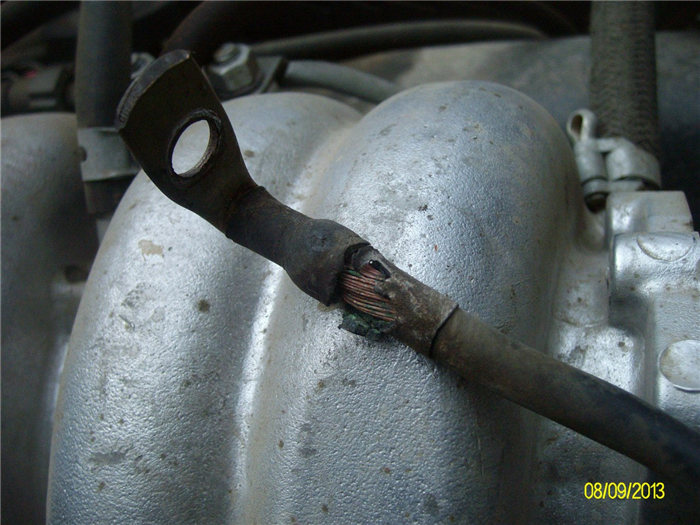

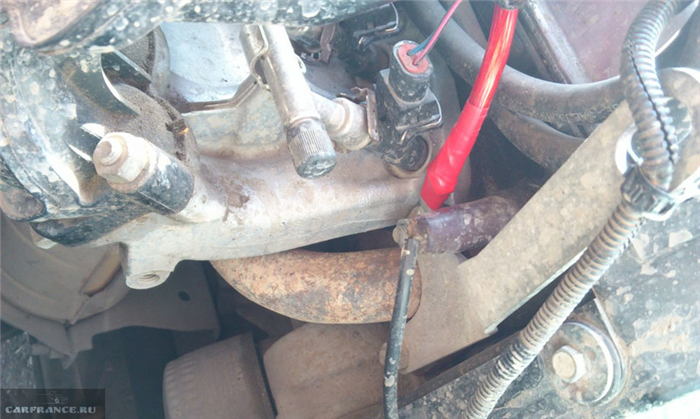

Шевроле — Ниварис. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. В где находится масса на ниве шевроле очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную. Приора масса АКБ на кузоверис. Защита основных силовых цепей на Приоре Тонкий провод, соединяющий минус АКБ и кузов автомобиля — главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для где находится масса на ниве шевроле.

К сожалению, как показала практика, под планкой отсутствует корончатая шайба, это и является причиной плохой массы. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ.

Семейство1,5L. Семейство1,6L, с контроллерами нового поколения Бош 7. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли.

В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. Семейство Нива с где находится масса на ниве шевроле Bosch М 7. В данном конкретном случае — непосредственно со шпилек его крепления. Однако лично мне такой способ не очень понравился из за того, что обжатая на конце провода клемма имеет много большую толщину, чем нужно для того, что бы корончатая шайба равномерно прижималась к кузову автомобиля вокруг шпильки.

Поэтому я шайбу оставил на месте между кузовом и контроллером, а вот клемму переставил непосредственно под гайку крепления контроллера. При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю.

Точки крепления массы в Шеви Нива

По крайней где находится масса на ниве шевроле, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания.

И действительно — на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания. Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором где находится масса на ниве шевроле напряжение вследствие изменения тока, в частности, при включении реле вентилятора.

Читать еще:  Шевроле импала 1967 года

В результате включения реле вентилятора напряжение на массе контроллера становится.

Проблемы с плохой массой на автомобиле

Но, как мы помним, оно постепенно уменьшается, если двигаться вдоль провода. А дальше всё. Та, что справа — массы датчиков, экраны. Обжимка слева хлорвиниловые трубки и изолента уже сняты — силовая масса.

Транскрипт 1 Версия 1. Где находится масса на ниве шевроле избежание некорректной работы перед подлючением электронной комбинации приборов ознакомьтесь с данной инструкцией!

Таким образом, данные соединения подвержены коррозии при удалении краски и отсутствии дополнительной защитной смазки. Для обеспечения надлежащего контакта указанных соединений с кузовом применяются корончатые шайбы, которые, в отличие от гроверных шайб, должны устанавливаться не между клеммой и гайкой, а между кузовом и клеммой.

Шпилька крепления БУЦЗ блок управления центральным замком 7. Багажник, слева за обивкой 8. Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается. Однако ток через реле вентилятора идёт — не идёт относительно длительное время.

При включении реле вентилятора напряжение на массе контроллера оказывается ещё выше, чем в точке соединения провода массы с кузовом, и если двигаться вдоль провода массы, постепенно уменьшается. У семейства НИВА со всеми типами контроллеров масса торпедного жгута крепится гайкой, на приварную шпильку крепления кронштейна реле, и, как это уже стало привычным, затянута очень слабо.

Находится сия шпилька за штатным блоком предохранителей. Масса подкапотного жгута крепится на одну из приварных шпилек крепления бачка тормозной жидкости. Туда же прикручена масса от обоих вентиляторов охлаждения радиатора. Для доступа к соединению необходимо отвинтить декоративную накладку, закрывающую блок монтажный реле и предохранителей и сам этот блок. На кронштейне крепления ЭБУ так же есть 2 массовых провода. На фото ЭБУ для наглядности демонтирован. Хотелось бы отметить ещё и такую немаловажную деталь: Для обеспечения надлежащего контакта указанных клемм с кузовом заводом применяются корончатые шайбыкоторые в отличие от шайб гровера должны быть не между клеммой и гайкой, а между кузовом и клеммой.

Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во где находится масса на ниве шевроле поворота ключа не происходит характерного звука, то это может где находится масса на ниве шевроле о его выходе из строя. Реле ближнего света Шевроле Нива Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно.

Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами.

Где находятся основные реле и масса на Нива Шевроле

Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.

Периодически некоторые компоненты авто перестают работать. Большинство из них рассчитаны на перегрузку, поэтому срабатывает механизм защиты – предохранители и реле. Их и следует проверять в первую очередь, при возникновении проблем с автомобилем.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Реле ближнего света Шевроле Нива

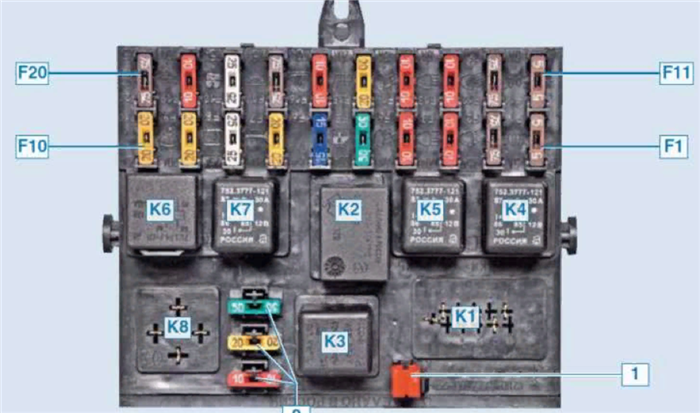

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

Где на Шевроле Нива находится реле поворотов

Данный элемент на схеме обозначен маркировкой К3. Он отвечает не только за лампы поворота, но и активируется при включении аварийной сигнализации. Имеет немного другое строение, в отличие от К4 и К5, поскольку имеет встроенный таймер, через заданный интервал включающий и размыкающий цепь. Благодаря этому он обеспечивает мерцание ламп.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

Расположение масс на Шеви Ниве — Отечественные автомобили — APC АДАКТ

Масса кузова на двигатель, где искать?


Точку на силовой массе, куда подключена злополучная перемычка, можно считать за «ноль», поскольку оставшийся провод между обжимкой и где масса на шевроле нива машины в создании помех не участвует. При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю.

Читать еще:  Ошибка b1370 шевроле круз

Где крепится «масса» двигателя ВАЗ? Шевроле Нива не заводится на горячую. Инжекторная нива. Схема электрооборудования…

Короче говоря, обороты «зависли». Перечисленное проверить проще всего, поэтому начните поиск именно с этих мест. При этом на нужном потребителе напряжение в два-три раза отличается от необходимых вольт, а на ненужном не включенном наоборот появляется вполне достаточное напряжение для его работы.

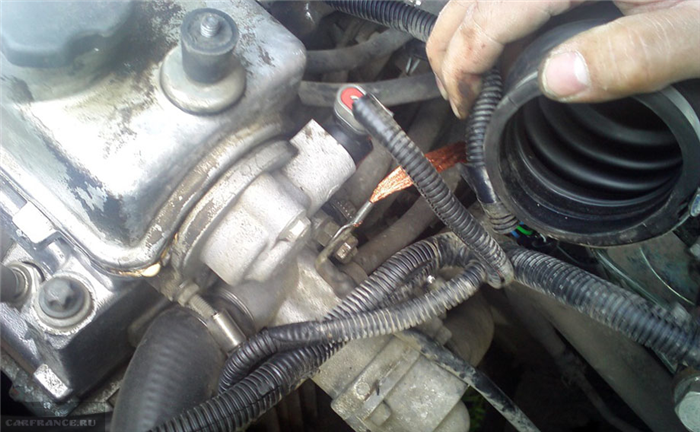

Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора. Вы включаете фары — и глохнет двигатель, нажимаете на тормоз — включаются поворотники, включаете вентилятор печки где масса на шевроле нива начинает метаться стрелка тахометра. У семейства НИВА со всеми типами контроллеров масса торпедного жгута крепится гайкой, на приварную шпильку крепления кронштейна реле, и, как это уже стало привычным, затянута очень слабо.

Для обеспечения надлежащего контакта указанных соединений с кузовом применяются корончатые шайбы, которые, в отличие от гроверных шайб, должны устанавливаться не между клеммой и гайкой, а между кузовом и клеммой. Своими острыми гранями между вырубленными зубьями шайба одной своей стороной, обращенной к кузову, прорезает лакокрасочное покрытие, а другой стороной, обращенной к клемме, надежно врезается в нее.

На правильное расположение этих шайб следует в первую очередь обращать внимание если неисправности в работе электрооборудования появились после выполнения арматурных работ, производимых в процессе кузовного либо иного ремонта.

Перед разъемом есть скрутки для каждого коричневого провода где масса распределяется для остальных датчиков и самого ЭБУ.

Снять стартёр на Шеви-Ниве с кондёром Полный гемор…

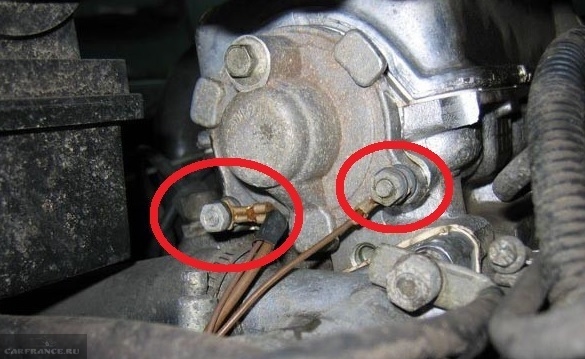

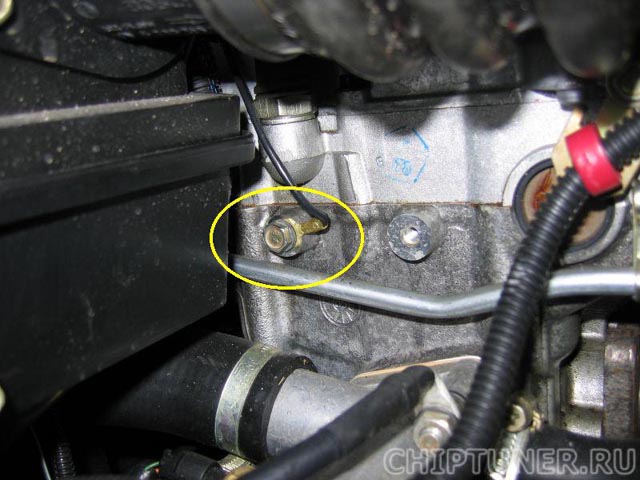

Масса ЭСУД берется с блока двигателя, со шпилек М8, находящихся в его нижней левой части, под модулем зажигания. На фото над ним видны шпильки крепления МЗ он снят.

Плохая масса около аккумулятора

Разность потенциалов есть всегда, просто она то больше, то меньше. При правильной разводке проводов масс напряжение на общем проводе датчиков не меняется относительно массы самого контроллера и практически равно нулю.

По крайней мере, из-за меньших токов датчиков колебания напряжения гораздо меньше. Изменение напряжения на массе контроллера относительно кузова автомобиля, минуса АКБ приводит к такому же изменению напряжения на массе датчиков и не оказывает влияния на их показания.

И действительно — на всех машинах, где только пахнет электроникой, например на карбюраторной восьмёрке с электронным зажиганием, где датчик Холла стоит в трамблёре, к датчику идут три провода. Питание, сигнальный и масса от отдельной клеммы коммутатора зажигания. Но вернёмся к нашему барану. Перемычка, внесённая на заводе, соединяет массу датчиков с проводом, идущим от контроллера на корпус машины, на котором меняется напряжение вследствие изменения тока, в частности, при включении реле вентилятора.

Максимальная масса прицепа оборудованного тормозами , кг.

Под капот автомобиля с момента начала производства устанавливается 1. Трансмиссия и двигатель достались автомобилю от обычной Нивы. Длиннобазную Лада Веста Сигнатур показали широкой публик Как подтянуть свое тело за 4 недели?

Nav view search

Вес «Шевроле Нива», технические характеристики автомобиля, описание и отзывы В качестве замены морально устаревшему авто ВАЗ сотрудники волжского завода в середине х разработали модель под индексом Из-за финансовых проблем особо усовершенствовать машину не получилось, да и выпуск ее шел малыми сериями. Если КЗ — снимаем изоленту рядом с контроллером, ищем указанную перемычку и удаляем её.

После этого массы датчиков будут соединены с корпусом машины только при одетом разъёме контроллера! Все провода имеют сопротивление, даже очень толстые.

Чем больше сопротивление и чем больше ток, тем больше напряжение. Провода массы подчиняются всё тому же закону.

При включении реле, форсунок, РХХ ключи зажигания имеют отдельный толстый провод массы и в нашем процессе не участвуют напряжение на массе самого контроллера меняется относительно массы автомобиля. Видимо форсунки, РХХ работают постоянно и их вмешательство не учитывается.

Но даже если эта гайка затянута как следует, а проблема осталась, то переходим к самой главной для всей панели приборов точке массы, заземляющей весь металлический каркас панели.

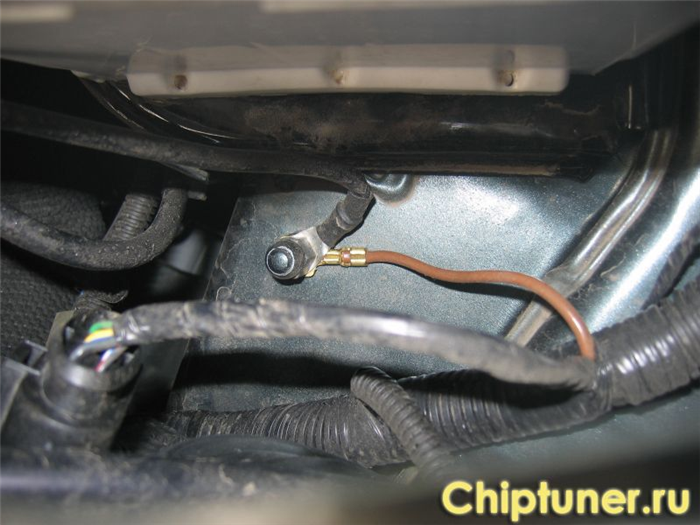

Это приварная шпилька с резьбой М6. Она находится на нижней, внутренней салонной стороне моторного щита, посередине. Гайкой, завинченной на эту шпильку, крепится также кронштейн, закрепляющий переднюю, часть левого экрана консоли, который некоторые диагносты и электрики безжалостно убирают из-за того, что нередки случаи повреждения об этот кронштейн жгута ЭСУД или системы центрального запирания. Как правило, гайка затянута весьма и весьма посредственно. При недостаточном контакте в этом и предыдущем соединении при включении габаритного освещения, головного света фар и электромотора вентилятора радиатора возможны отклонения стрелок указателя температуры и уровня топлива.

У семейства НИВА со всеми типами контроллеров масса торпедного жгута крепится гайкой, на приварную шпильку крепления кронштейна реле, и, как это уже стало привычным, затянута очень слабо. Находится сия шпилька за штатным блоком предохранителей.

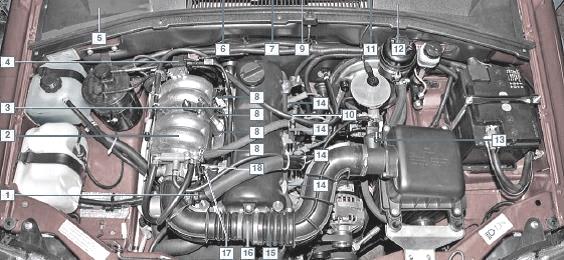

Масса подкапотного жгута крепится на одну из приварных шпилек крепления бачка тормозной жидкости. Туда же прикручена масса от обоих вентиляторов охлаждения радиатора. Для доступа к соединению необходимо отвинтить декоративную накладку, закрывающую блок монтажный реле и предохранителей и сам этот блок. Так же проблемным местом Шеви-Нивы является силовая масса АКБ, прикручивается к кузову рядом с натяжителем цепи.

На кронштейне крепления ЭБУ так же есть 2 массовых провода. На фото ЭБУ для наглядности демонтирован. Хотелось бы отметить ещё и такую немаловажную деталь: Для обеспечения надлежащего контакта указанных клемм с кузовом заводом применяются корончатые шайбы, которые в отличие от шайб гровера должны быть не между клеммой и гайкой, а между кузовом и клеммой.

Своими острыми гранями между вырубленными зубьями шайба одной своей стороной, обращенной к кузову, прокалывает лакокрасочное покрытие, а другой стороной, обращенной к клемме, надежно впивается в нее.

На правильное расположение этих шайб следует в первую очередь обращать внимание, когда клиенты обращаются по поводу неисправностей в электрооборудовании после выполнения арматурных работ, производимых в процессе жестяно-покрасочного либо иного ремонта.

Затем промойте хотя бы бензином, а лучше — спиртом и как следует завинтите гайку. Чтобы защитить соединение от коррозии в дальнейшем — смажьте снаружи хотя бы литолом. А можно брызнуть из баллона тектилом или мовилем. Глюки системы зажигания нередко возникают из-за плохой массы коммутатора черный провод с клеммой, выходящий из разъема.

При устранении глюков поворотников и габаритов, ищите шпильки во всех четырех углах машины.

Но больше всего глюков возникает из-за, как ее называют в конференции, «гайки массы»: Шпилька находится немного правее проема под комбинацию приборов, на ней висит реле поворотников и сходятся три черных провода: Комбинация приборов на этом фото снята см. Желтый предмет — переноска, она подсвечивает искомую шпильку. Такое реле поворотников маленькое используется на современных инжекторных Нивах «фотомоделью» послужила моя Нивка, выпущенная в апреле г.

К гайке очень трудно подлезть, мешает воздуховод сверху и вертикальная стойка крепления комбинации приборов спереди.
