Схема системы охлаждения пежо 406

4. Системы охлаждения, отопления и вентиляции

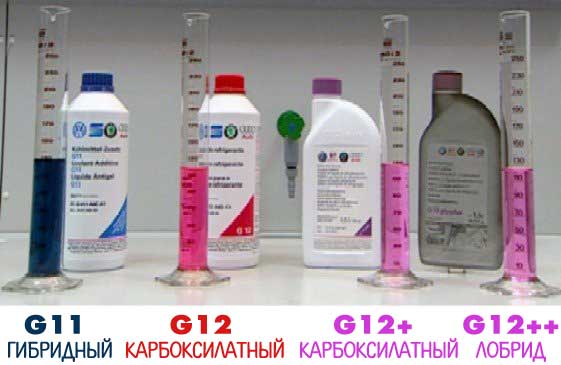

Система охлаждения замкнутого герметичного типа включает водяной насос, который приводится зубчатым ремнем, алюминиевый радиатор, электрический вентилятор радиатора, термостат, отопитель, шланги и переключатели.

Система функционирует следующим образом. Холодная охлаждающая жидкость из нижней части радиатора поступает по шлангу к водяному насосу и прокачивается через главные каналы блока цилиндров двигателя, а также через масляный радиатор (где имеется). После охлаждения цилиндров двигателя, камеры сгорания и седел клапанов, охлаждающая жидкость подается к термостату, который в начальный период времени закрыт. Охлаждающая жидкость также проходит через отопитель и возвращается через блок цилиндров к водяному насосу.

На холодном двигателе охлаждающая жидкость циркулирует только через блок цилиндров, головку блока цилиндров и отопитель. При достижении охлаждающей жидкостью определенной температуры термостат начинает открываться и охлаждающая жидкость поступает через верхний шланг к радиатору. Поскольку охлаждающая жидкость начинает циркулировать, происходит ее охлаждение потоком воздуха при движении автомобиля. При необходимости поток воздуха увеличивается при работе электрического вентилятора(ов). После достижения основания радиатора охлаждающая жидкость охладилась, и цикл повторится.

Когда двигатель прогрет до нормальной рабочей температуры, охлаждающая жидкость расширяется и вытесняется в расширительный бачок. При остывании двигателя система охлаждения подпитывается из расширительного бачка.

На автомобилях с автоматической коробкой передач часть охлаждающей жидкости поступает от основания радиатора через холодильник, установленный на коробке передач. На автомобилях, имеющих масляный радиатор, охлаждающая жидкость также проходит через него.

Электрический вентилятор радиатора управляется термодатчиком, который при превышении определенной температуры охлаждающей жидкости включает вентилятор.
Предупреждение

При открывании крышки расширительного бачка на горячем двигателе необходимо соблюдать осторожность, т.к. выходящие горячие пары и охлаждающая жидкость могут привести к сильным ожогам. Не допускайте попадание охлаждающей жидкости на одежду и лакокрасочное покрытие кузова. В противном случае промойте поверхность обильным количеством воды.

При разгерметизации системы охлаждения при горячем двигателе поместите ткань на крышку заливной горловины на расширительном бачке, медленно отвинчивайте крышку, чтобы сбросить давление. Когда все давление в системе охлаждения будет сброшено, снимите крышку заливной горловины.

Peugeot 406 1996-1999

Обслуживание и ремонт

4. Системы охлаждения, отопления

Система охлаждения замкнутого герметичного типа включает водяной насос, который приводится зубчатым ремнем, алюминиевый радиатор, электрический вентилятор радиатора, термостат, отопитель, шланги и переключатели. Система функционирует следующим образом. Холодная охлаждающая жидкость из нижней части радиатора поступает по шлангу к водяному насосу и прокачивается через главные .

Максимальное давление в системе 1,4 бар Термостат Температура открытия: – бензиновые двигатели с 8-ю клапанами 89° С – бензиновые двигатели с 16-ю клапанами 83° С – дизельные двигатели 83° С .

Предупреждение Шланги можно снимать только после охлаждения двигателя для того, чтобы избежать ошпаривания. Перед началом работ слейте охлаждающую жидкость из системы охлаждения. ОБЫЧНЫЕ СОЕДИНЕНИЯ ШЛАНГОВ ПОРЯДОК ВЫПОЛНЕНИЯ Обычное подсоединение шланга представляет собой шланг системы охлаждения, надвинутый до упора на штуцер и закреп.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите отрицательную клемму с аккумулятора. 2. Слейте охлаждающую жидкость из системы охлаждения. 3. Снимите электрический разъем с термодатчика включения вентилятора. Датчик ввинчен в радиатор. 4. Отсоедините шланги системы охлаждения от радиатора. 5. В верхней части ра.

Предупреждение При установке термостата необходимо устанавливать новое уплотнительное кольцо. Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательную клемму аккумулятора. 2. Слейте охлаждающую жидкость из системы охлаждения. На турбодизельных двигателях объемом 2.1 литра кожух термостата установлен с правой задней стороны блок.

Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Электропитание к вентилятору(ам) охлаждения подается через замок зажигания и плавкий предохранитель. На бензиновых двигателях без кондиционера управление вентилятором производится термодатчиком, установленным с левой стороны в радиаторе. На бензиновых двигателях с кондиционером и всех дизельных двигателях вентиляторы упр.

БЕНЗИНОВЫЕ МОДЕЛИ БЕЗ КОНДИЦИОНЕРА Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Электропитание к вентилятору(ам) охлаждения подается через замок зажигания и плавкий предохранитель. На бензиновых двигателях без кондиционера управление вентилятором производится термодатчиком, установленным в радиаторе с левой стороны . На бензиновых двигателях с кондиционером и вс.

Читать еще:  Юсб разветвитель для автомобиля

Предупреждение На моделях с бензиновым двигателем с кондиционером и на моделях с дизельным двигателем температурный датчик «Bitron» управляет указателем температуры охлаждающей жидкости. Проверка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Температурный датчик «Bitron» (указан стрелкой) ввинчен с левой стороны головки блока цилиндров. Д.

Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слейте охлаждающую жидкость из системы охлаждения. 2. Снимите зубчатый ремень. 3. Отвинтите болты крепления, снимите водяной насос с двигателя вместе с прокладкой. Снимите с насоса прокладку. Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите сопрягаемые поверхности на н.

Система обогрева и вентиляции состоит из вентилятора, размещенного под панелью, сопел вентиляции, расположенных в центре и по бокам панели, и воздуховодов. Блок управления расположен в панели и управляет заслонками для отклонения и смешивания воздуха, проходящего через различные части системы обогрева и вентиляции. Холодный воздух поступает в систему через решетку в задней ча.

БЛОК УПРАВЛЕНИЯ Снятие ПОРЯДОК ВЫПОЛНЕНИЯ 1. Отсоедините отрицательную клемму аккумулятора. 2. Отвинтите винты крепления (указаны стрелками) и извлеките блок управления из панели. 3. С задней стороны блока управления освободите зажимы и отсоедините тросы управления от блока. 4. Отключите от блока электрические разъем.

На некоторых моделях устанавливается система кондиционирования воздуха. Система работает следующим образом. Компрессор сжимает реагент и подает его в конденсатор, установленный на передней части радиатора, где реагент становится жидким и уменьшает свою температуру. Жидкий реагент проходит через клапан расширения к испарителю, где расширяется от жидкости под высоким давлением .

About Unify dolor sit amet, consectetur adipiscing elit. Maecenas eget nisl id libero tincidunt sodales.

Duis eleifend fermentum ante ut aliquam. Cras mi risus, dignissim sed adipiscing ut, placerat non arcu.

Схема автомобиля — Пежо 406

В этой статье, мы имеем в наличии схемы электрооборудования на Peugeot 406 1996-1999 г.в. Фирма Peugeot всегда славилась своими дизельными моторами. До рестайлинга на «четыреста шестые» ставили известные еще с 70-х годов дизели серии XUD, сверхнадежные и тяговитые. А с 1999 года их сменили турбодизели новой серии DW, которые стали тише и экономичнее. У новых дизелей с непосредственным впрыском топлива есть только один недостаток — их КПД настолько высок, что зимой тепла, отдаваемого в систему охлаждения, не хватает для отопления салона. Поэтому на Peugeot 406 HDi ставят дополнительный электрический подогреватель и второй аккумулятор. Но в любом случае Peugeot 406 1.8 — автомобиль для неспешного, размеренного стиля вождения. А вот двухлитровых моторов «четыреста шестому» хватает и для активных ускорений.

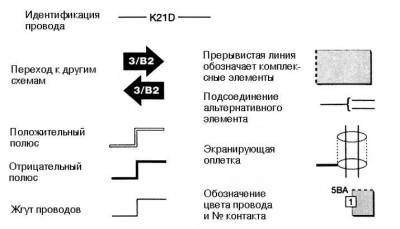

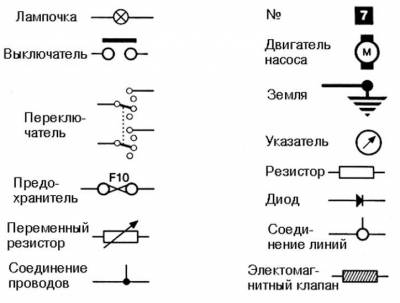

Электрические схемы на Пежо 406 — общие сведения


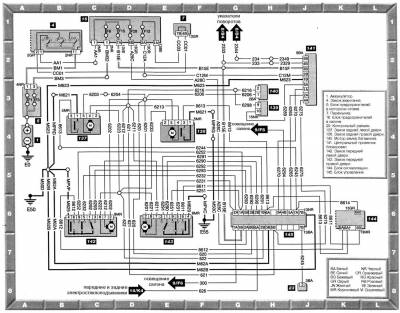

Системы запуска и зарядки. Вентиляторы радиатора — схема

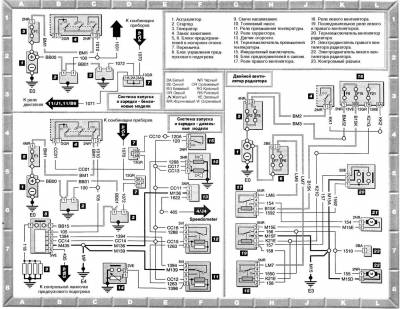

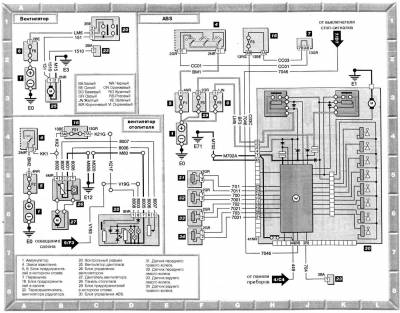

Вентилятор радиатора, вентилятор отопителя, ABS — эл.схема


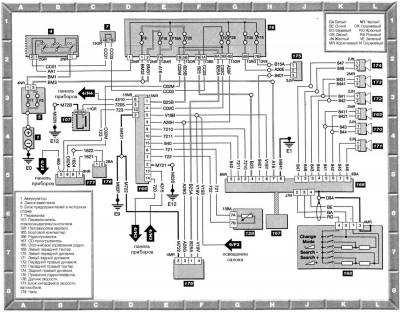

Схема контрольных лампочек и указателей

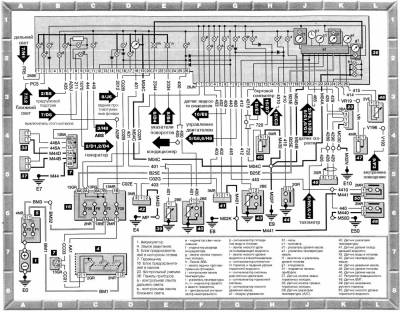

Схема системы управления двигателем Magneti Marelli MM8P на Пежо 406

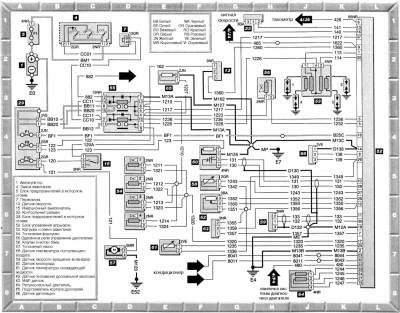

Схема системы управления двигателем Bosch MP5.1.1 на Peugeot 406

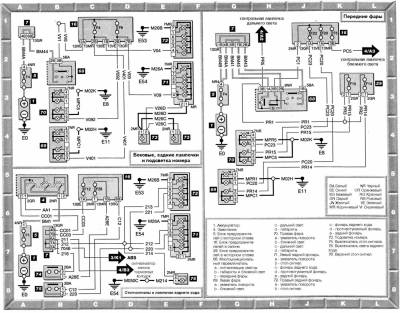

Передние фары, подсветка номера, стоп-сигналы, лампочки — электросхема

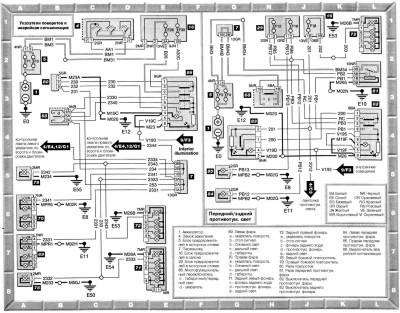

Указатели поворотов и аварийная сигнализация, противотуманный свет — схема на Пежо 406


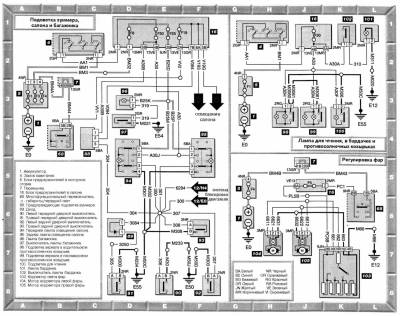

Внутренне освещение и регулировка фар — эл.схема

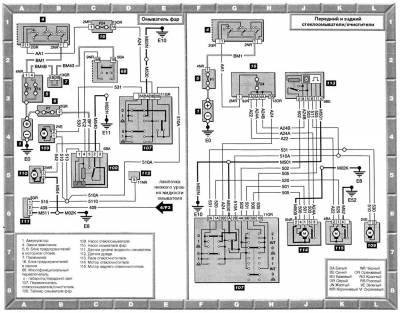

Омыватель фар, передние и задние стеклоомыватели/ очистители — схема

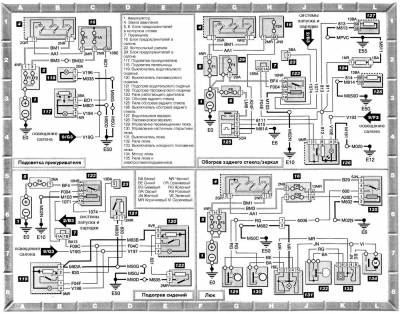

Электросхема подсветки прикуривателя, обогрева сидений, заднего стекла и зеркал, люка

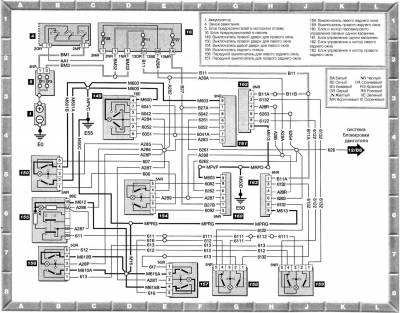

Схема системы блокировки двигателя на Peugeot 406
