Шкворня на уаз хантер

Ремонт шкворней: автомобиль УАЗ «Хантер»

УАЗ «Хантер» — это достаточно практичный внедорожник, прекрасно чувствующий себя на различных видах дорог. Данный автомобиль отличает довольно строгий вид в современной сборке и обработке.

Общая характеристика УАЗ «Хантер»

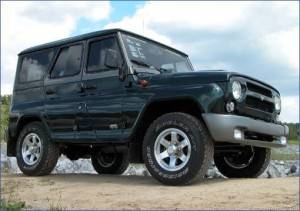

«Хантер» во всей красе

Внешне данный автомобиль очень похож на военный джип, но при этом производитель позаботился об удобстве и комфорте водителя и его пассажиров. «Хантер» бывает двух видов.

  1. С бензиновым двигателем.
  2. С дизельным мотором.

Автомобиль очень вместительный и достаточно комфортный, обладает большой грузоподъемностью. Для повышения комфорта производитель оборудовал кресла механизмом регулировки, поэтому в машине будет удобно любому человеку. Водитель получит массу удовольствия от путешествия на УАЗ «Хантер» по любой местности.

Одной из самых обсуждаемых и спорных тем является ремонт и регулировка шкворневого узла данного автомобиля.

Выбор модификации шкворневого узла

Шкворни поворотного кулака автомобиля УАЗ «Хантер» бывают:

Что из этого выбрать, решает сам автовладелец. Мнения по данному вопросу сильно разнятся. Кому-то проще чаще менять вкладыш, а кто-то устанавливает подшипник и надолго забывает о ремонте и регулировке шкворней на УАЗ «Хантер». Безусловно, самым бюджетным ремонтом является замена втулки. Но какой бы вариант ни был выбран, шкворням всегда необходимо уделять большое внимание, менять их вовремя и регулировать по мере надобности.

Сборка шкворневого узла

Установка шкворней с радиально-упорными коническими подшипниками на передний мост машины УАЗ «Хантер» вместо стандартных деталей из пластмассы дает немало преимуществ. Зачастую меняют материал шкворневого вкладыша, но результат хуже, чем при замене самого шкворня, поскольку проблема заключается в составе узла. Разобравшись в работе шкворней, можно с легкостью понять, что опора нужна устойчивая, в противном случае может произойти деформация устанавливаемого объекта.

Нельзя сказать, что подобная конструкция непригодна для использования, но замена шкворней на УАЗ, установка подшипников и регулировка помогут избежать некоторых проблем в будущем.

При выборе первого варианта шкворней на УАЗ автомобилю потребуются своевременные техобслуживание и ремонт. Но современные автовладельцы не желают ремонтировать одну и ту же деталь несколько раз. Именно поэтому приобретают огромную популярность так называемые одноразовые запчасти. Но покупая автомобиль марки УАЗ, стоит помнить, что его внутренняя конструкция достаточно старая. Она требует постоянной регулировки, ремонта и настройки. Однако импортные машины такого же класса во многом уступают данному автомобилю за счет того, что УАЗ можно регулировать под себя, и потратить на это придется совсем немного.

Правильная замена шкворней на УАЗ дает возможность автовладельцу надолго забыть о регулировке, ремонте, покупке запчастей и так далее. Как же качество шкворней УАЗ влияет на эксплуатацию машины?

Выбирая тот или иной механизм узла, стоит обратить внимание на следующие параметры.

  1. Возможность термообработки.
  2. Материал, из которого изготовлена деталь, и качество подшипника.
  3. Посадка и допуск шкворней.
  4. Износостойкость детали.

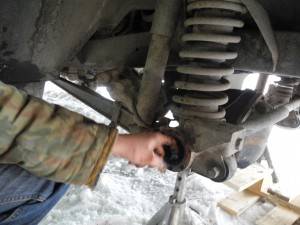

Мастер устанавливает узел на машину

Качественно изготовленный, правильно установленный и хорошо отрегулированный комплект шкворней УАЗ «Хантер» никогда не приведет к резонансу. Стоит напомнить, что речь идет об установке узла на подшипнике.

Ремонт и регулировка шкворней

Такие автомобили, как УАЗ, желательно ремонтировать в специализированных центрах. Там специалисты с легкостью установят и отрегулируют как комплекты шкворней, так и любые другие необходимые детали. Но бывает и так, что владелец не может или не хочет доверять свой автомобиль другим людям, а желает все сделать сам. Стоит разобраться, какова последовательность действий при замене, ремонте и регулировке шкворневого узла.

Для начала необходимо вывесить мост, затем снять колесо, далее выкрутить гайку шкворня, вывернуть зажимную втулку специально предназначенным для этого ключом, после чего снять вкладыш и шкворень. Это трудоемкая и длительная процедура. Не имея опыта в подобных вопросах, можно провозиться довольно долго. Менять вкладыши на шкворни придется достаточно часто.

Постоянная сборка-разборка больших деталей рано или поздно приводит к тому, что владелец УАЗа все-таки решает заменить не вкладыш, а поставить подшипник. И не зря. Это избавит от большой потери времени, сил и денежных средств.

Пошаговое описание ремонта, замены и регулировки шкворневого узла.

  1. Необходимо приготовить ключи на «19», «22» и «24», приспособление для установки и снятия втулок, ключ динамический.
  2. Поставьте машину на ручной тормоз, приставьте упор к задним колесам, приподнимите переднюю часть автомобиля домкратом и снимите колесо.
  3. Далее снимается поворотный кулак. Для этого сначала необходимо демонтировать диск, далее выкрутить болты крепления кулака, снять цапфу со ступицей, которые крепятся на шесть болтов, извлечь полуось. После этого отделить наконечник рулевой тяги от поворотного кулака, выкрутить болты крепления опоры к полуоси, снять упор ограничителя колес и в итоге демонтировать поворотный кулак.
  4. Отверните гайку при помощи подходящего ключа, снимите прокладку и накладку.
  5. Выверните специальным приспособлением зажимную втулку.
  6. Снимите шкворень. В этой же последовательности снимите второй шкворень с другой стороны.
  7. Далее необходимо извлечь шаровую опору. При помощи отвертки или другого удобного предмета подденьте вкладыш и вытащите его.
  8. Установите шаровую опору в поворотный кулак, смажьте и установите шкворни.
  9. Равномерно затяните втулки. Не стоит забывать о наполнении полости над втулкой специальной смазкой.

Далее действия проводятся в обратном порядке: устанавливаются накладки с прокладками, ставится поворотный кулак и проводится регулировка. По окончании ремонта обязательно нужно отрегулировать передние ступицы.

Несколько слов в заключение

Своевременная профилактика предотвратит поломку

При самостоятельной замене и ремонте шкворней как на автомобиле УАЗ «Хантер», так и на любом другом, необходимо понимать принцип действия и работы данных конструкций. Иначе вы рискуете не отремонтировать сломанную или изношенную деталь, а просто доломать автомобиль.

Конечно, предпочтительнее обращаться в специализированные сервисные центры. Но если все-таки принято решение о самостоятельном ремонте, то для начала нужно ознакомиться со специальной литературой, изучить рекомендации специалистов.

Шкворень УАЗ: одна из основ управляемости и маневренности внедорожника

В передней оси полноприводных автомобилей УАЗ расположены шкворневые узлы со ШРУСами, которые делают возможной передачу крутящего момента на колеса даже при их повороте. Важную роль в данном узле играют шкворни — все об этих деталях, их назначении, типах, конструкции и работе читайте в данной статье.

Что такое шкворень УАЗ, его назначение и функции

Шкворень — стержень, образующий шарнирное соединение поворотного кулака (в сборе со ступицей колеса) и шаровой опоры поворотного кулака (ШОПК, внутри опоры располагается шарнир равных угловых скоростей, ШРУС) на переднем мосту полноприводных автомобилей УАЗ. Шкворни являются компонентами шкворневого механизма, который обеспечивает возможность отклонения управляемых колес без разрыва потока крутящего момента.

Шкворни УАЗ имеют следующие функции:

• Выступают в роли осей, вокруг которых может качаться поворотный кулак;
• Выступают в роли соединительных компонентов, объединяющих шаровую опору и поворотный кулак в единый узел;
• Выступают в роли несущих компонентов, которые обеспечивают необходимую жесткость шкворневого узла, а также воспринимают возникающие во время движения автомобиля моменты сил от поворотного кулака (а он, в свою очередь, от колеса) и передают их на балку моста.

Шкворни УАЗ, несмотря на простую конструкцию, играют важную роль в функционировании переднего моста внедорожника, а значит и всего автомобиля.

Читать еще:  Сколько км от москвы до краснодара

Типы шкворней УАЗ

В общем случае шкворень — короткий стержень той или иной формы, который верхней частью запрессовывается в корпус поворотного кулака, а нижним концом имеет шарнирное соединение с корпусом шаровой опоры. Для соединения поворотного кулака с ШОПК используется два шкворня — верхний и нижний, на всем мосту, соответственно, устанавливается четыре шкворня.

В разные годы на передние мосты автомобилей УАЗ устанавливалось три основных типа шкворней:

• Т-образные цилиндрические шкворни (с вращением в бронзовой втулке);
• Составные шкворни с шаром (с вращением на шаре);
• Составные подшипниковые шкворни (с вращением на коническом подшипнике);
• Цилиндроконические шкворни со сферической опорой (с вращением в бронзовом сферическом вкладыше).

Т-образные цилиндрические шкворни — это классическое решение, которое ставилось на ранние модели автомобилей УАЗ с ведущими мостами типа «Тимкен» (с разъемным картером редуктора). Составные шкворни с шаром и подшипником — более современное решение, эти детали ставятся на ведущие мосты типа «Тимкен» взамен обычных шкворней, они имеют те же габариты. Шкворни со сферической опорой начали устанавливаться на новые модели автомобилей УАЗ с ведущими мостами типа «Спайсер» — УАЗ-31519, 315195 («Хантер»), 3160, 3163 («Патриот») и их модификации.

Шкворни различных типов имеют существенные конструктивные отличия.

Конструкция и принцип работы Т-образных цилиндрических шкворней

Такой шкворень представляет собой деталь в виде двух цилиндров разного диаметра, выточенную из цельной заготовки. На торце верхней (широкой) части, в его центре, выточен канал с резьбой для установки пресс-масленки. Рядом, со смешением от центра, высверлен канал меньшего диаметра с гладкими стенками под установку стопорного штифта. На боковой поверхности нижней (узкой) части предусмотрена кольцевая выточка для распределения смазки. Также в шкворне может выполняться сквозной продольный канал для смазки всего узла в сборе.

Шкворень широкой частью запрессовывается в корпус поворотного кулака и фиксируется стальной накладкой (она удерживается четырьмя болтами), а проворачивание предотвращается штифтом. Своей узкой частью шкворень устанавливается в бронзовую втулку, запрессованную в корпус шаровой опоры. Втулка калибруется таким образом, чтобы шкворень мог проворачиваться в ней без заклинивания. Между широкой частью шкворня и корпусом шаровой опоры укладываются металлические прокладки, с помощью которых осуществляется центровка всего шкворневого механизма. Для облегчения поворота и снижения интенсивности износа деталей шкворни установлены под небольшим углом.

Работает механизм с данными шкворнями просто: при выполнении маневра поворотный кулак посредством сошки отклоняется от среднего положения, шкворни поворачиваются своими узкими частями во втулках, запрессованных в корпусе шаровой опоры. При поворотах консистентная смазка из канала шкворня поступает в выточку в его нижней части, где распределяется в пространстве между шкворнем и втулкой — это снижает силы трения и сокращает интенсивность износа деталей.

Конструкция и работа шкворней на шаре

Такой шкворень состоит из трех частей: верхней, запрессованной в корпус поворотного кулака, нижней, запрессованной в корпус ШОПК, и зажатого между ними стального шара. Шар укладывается в полусферические лунки, выточенные в торцевых частях половин шкворня. Для смазки шара в половинах шкворня выполнены осевые каналы, в верхней части шкворня предусмотрен резьбовой канал для пресс-масленки.

Монтаж шкворней на шарах отличается от монтажа обычного шкворня только тем, что нижняя половина жестко устанавливается в корпусе шаровой опоры, поэтому здесь нет бронзовой втулки.

Работает шкворневой механизм с деталями данного типа просто: при отклонении колеса верхняя часть шкворня проворачивается на шаре, причем и сам шар несколько проворачивается относительно половин шкворня. Это обеспечивает снижение сил трения и сокращение интенсивности износа деталей относительно стандартного шкворня.

Конструкция и принцип работы шкворней на подшипнике

Конструктивно шкворень с подшипником устроен наиболее сложно, он состоит из трех деталей: нижней половины, на которую напрессовывается конический подшипник (дополнительно может использоваться упорное кольцо, подкладываемое под подшипник), и обоймы подшипника, запрессовываемого в корпус поворотного кулака. В нижней половине предусмотрен осевой канал для подачи смазки, в обойме подшипника выполняется боковой канал под штифт и центральный канал под установку пресс-масленки.

В сущности, данный тип шкворня является модернизацией шкворня на шаре, но здесь две половины проворачиваются на подшипнике, что позволяет значительно снизить силы трения и в целом повысить надежность узла. Применение конических подшипников обеспечивает повышенную устойчивость к осевым нагрузкам, которые возникают при эксплуатации автомобиля.

Конструкция и принцип работы шкворней со сферической опорой УАЗ «Хантер» и «Патриот»

Данные шкворни объединяют в себе преимущества обычных шкворней и шкворней на шаре, от первых они взяли простоту конструкции, от вторых — улучшенные характеристики и сниженные силы трения. Конструктивно шкворень представляет собой цилиндроконический стержень с полусферической головкой, выточенный из одной заготовки. На узкой части шкворня предусмотрена резьба под гайку, вдоль оси детали высверлен канал для смазки, а на головке выполнены проточки для распределения смазки по трущимся поверхностям.

Шкворень жестко устанавливается в корпусе поворотного кулака, для фиксации используется зажимная втулка, в которую шкворень входит своей конической частью, а сверху через стальную накладку шкворень с втулкой стягивается гайкой. Сферической частью шкворень упирается в бронзовый вкладыш (сегодня есть модификации с пластиковыми вкладышами, однако они менее надежные), который, в свою очередь, уложен в опору шкворня на корпусе ШОПК. Регулировка относительного положения деталей узла осуществляется с помощью прокладок, подкладываемых под накладку шкворня.

Работает шкворень данного типа следующим образом: при повороте колеса шкворни, жестко соединенные с корпусом кулака, своими сферическими головками проворачиваются во вкладышах. Причем такие шкворни лучше воспринимают отклонения кулака в вертикальной плоскости, что обеспечивает их длительный ресурс и надежность работы в любых условиях.

Шкворни всех типов с течением времени изнашиваются, какое-то время этот износ можно компенсировать подтяжкой деталей или увеличением числа прокладок, однако данный ресурс быстро исчерпывается и шкворни требуется менять. При правильной и своевременной замене шкворней автомобиль вновь приобретает устойчивость на дороге и может безопасно эксплуатироваться даже в сложных условиях.

Статья: Всё о шкворне УАЗ

Все о шкворне УАЗ
В этой статье постараемся всесторонне описать этот узел, который является частым объектом ремонта, а так же обсуждения и споров.

И так. Что есть шкворень? Это шарнир, на котором вращается, а вернее качается, на определенный угол поворотный кулак. И так как на УАЗе передний мост ведущий, шкворень разделен на две половинки, чтобы освободить место механизмам привода колеса, который включает в себя полуоси и шрус .

Задача шкворней – обеспечение точного позиционирования поворотного кулака относительно самого моста и при этом сохранение подвижности узла. Ось качения шкворней проходит через ось работы внутреннего шарнира привода колеса. Появление люфтов в узле поворота приводит к потере соосности двух половинок привода, в котором резко возрастают нагрузки на отдельные детали, что приводит к их быстрому износу и поломке. Также неисправность шкворней отражается на управлении автомобиля, появляется большой холостой ход в рулении, возможны заедания, появление болтанки и т.д. а это напрямую влияет на безопасность движения. И из этого делаем вывод, что шкворень – очень ответственная деталь автомобиля.

Читать еще:  Моторное масло esso 10w 40

Теперь рассмотрим, в каких условиях он работает и какие силы действуют на шкворень в мосту автомобиля УАЗ, как в принципе и других машин с передним ведущим мостом той же схемы.

На шкворни действуют две силы, одна осевая, действует вдоль оси качения, то есть в торец шкворня, как бы направленая на сдавливание шкворня. Причем вся нагрузка, которой является вес авто, приходиться на нижний шкворень, а верхний осевую нагрузку несет минимальную, заданную натягом при сборке. И вторая радиальная, действует перпендикулярно оси поворота, то есть эта сила направлена сбоку на шкворень, и как бы направлена на выворачивание кулака. На нижний она действует меньше, так как он находиться ближе к плоскости вращения колеса. Соответственно на верхний больше. И направления действия разные, на нижний из внутренней стороны наружу, а у верхнего с наружной стороны – внутрь.

Значение этих сил зависит от веса автомобиля, и при средней нагрузке передней оси в 1000 кг (плюс-минус 200 кг), то на каждую сторону приходится 500 кг осевой нагрузки. А при движении по неровностям и ударам в подвеску это значение возрастает в несколько раз! Значение радиальных нагрузок намного меньше осевых, но тоже возрастает с увеличением веса машины. Так же они возрастают при поворотах, склонах, торможении. Но в большей степени эти значения увеличиваются при увеличении вылета колес, так как точка опоры становится дальше, и увеличивается длинна рычага, который направлен на то самое «выворачивание» кулака. На военных мостах этот рычаг больше, так как ось шкворней дальше от колеса из-за бортового редуктора.

Думаю стало понятно в каких условиях работают шкворни. Теперь рассмотрим различные конструктивные варианты, их особенности, преимущества и недостатки.

Претендент No 1. Старые, добрые шкворни на бронзовых втулках. Их принято считать эталоном надежности, поэтому их так любят спортсмены и любители серьезных покатушек . В них скольжение происходит за счет применения между стальными деталями, втулок и шайб из мягкого металла. Они никогда не выходят из строя мгновенно, например за один сильный удар. Втулка и шайба имеют большую рабочую поверхность и поэтому способны воспринимать большие нагрузки. Причем это единственный вид шкворней у которых разные виды нагрузок (осевую и радиальную) воспринимают разные детали. Осевую – шайба, и соответственно радиальную – втулка . Но из-за большой поверхности контакта, и наличия трения, у таких шкворней наибольшее сопротивление, и как результат, большое усилие на руле. Так как есть трение, и материал мягкий, со временем происходит износ, который необходимо контролировать и устранять. Поэтому этот вид шкворней требователен к своевременному шприцеванию, чтобы в парах трения всегда присутствовала свежая смазка без продуктов износа и загрязнения. И если износ шайб можно компенсировать убирая регулировочные пластины из-под крышек, то люфт втулок компенсировать нет возможности, только замена. Вот замена втулки и является самым сложным при ремонте этой модели. Нужно вытащить старую втулку, впрессовать новую и обработать в нужный размер с хорошей точностью в диаметре, и при этом соблюсти соосность двух втулок. Если размер «просадить», то работа будет бессмысленной, так как изначально будет люфт.

Подведем итог данной модели: «+» 1) надежность. 2) хороший ресурс при своевременной смазке и подтяжке 3) даже при сильном износе не склонен к заеданию « -» 1) большое усилие на руле. 2) необходимость постоянного контроля и обслуживания. 3) сложность замены.

Претендент No 2 Шкворень на подшипнике. Распространенный вариант и имеющий довольно противоречивые отзывы. В этом узле применяется подшипник No 7203 (международное обозначение 30203). Это роликовый, конический подшипник, радиально упорный. По конструкции он способен воспринимать нагрузки как радиальные, так и упорные. Грузоподъемность подшипника составляет из разных источников 9000 н статическая, и 14000 н динамическая. Так как подшипник работает при небольших перемещениях и больше находиться в одном положении, нас интересует только статическая грузоподъемность, это значение – 9000 н, это 900 кг . Но это подшипник РАДИАЛЬНО упорный, значит основную нагрузку, которую он может нести – это радиальная, которая и указывается в его описании. А осевая грузоподъемность в подшипниках такой конструкции составляет всего лишь 70% от неиспользованной радиальной, причем не рекомендуется использовать такой подшипник только для осевой нагрузки. Работает же он в условиях где наибольшая нагрузка осевая(для нижнего шкворня). Даже если предположить, что радиальная нагрузка равна нулю, то максимальная осевая для него составит 630 кг! Запас по прочности явно маловат.

Если поискать информацию о поломках этих шкворней, то вы увидите закономерность, что из строя всегда выходит нижний шкворень, не выдерживая осевой нагрузки. Верхний же, испытывая только радиальную нагрузку, всегда исправный. Еще конструкция такова, что при появлении зазора в узле, осевой люфт намного больше, чем радиальный, и при движении получаются удары в осевом направлении, что ухудшает и так не завидное положение нижнего подшипника. Поэтому эти шкворни работают только при наличии умеренного натяга. Именно умеренного, так как можно крышками затянуть и дать натяг и в тонну, а усилие на руле при этом не возрастает, и соответственно в таких условиях подшипник просто обречен на быстрою поломку.

Отметим одну особенность, есть многие, которые положительно отзываются о данной конструкции. Выражаясь, типа «езжу с ними на 35 тапках, и все в норме» и т. д. Этому есть логичное объяснение. Боковой вынос колеса не влияет на ресурс этих шкворней, так как увеличивается только радиальная нагрузка, с которой подшипник легко справляется. А большие колеса не позволяют возникать ударным нагрузкам из-за большого диаметра, небольшого давления в шинах и более высокой «проминающейся» части колеса. Движение получается более мягкое.

Ну и конечно надо признать, что самое главное – это качество подшипника. При хорошем качестве и правильной сборке узел может исправно и долго работать.

Итог по модели с подшипником: «+» 1) легкий руль. 2) легкая установка. « -» 1)сложная регулировка 2) малый запас по прочности 3) может сломаться «резко» с возможным проявлением закусывания. 4) чувствителен к наличию воды или влаги в узле.

Претендент No 3. Шкворень на «шаре». Тоже распространенный вариант. Во многом из-за того, что тоже легко устанавливается. Данная конструкция по характеристикам является полной противоположностью шкворню на подшипнике, далее вы увидите почему.

Основной рабочий элемент, стальной шар диаметром 20 мм. Он зажат между двумя стальными деталями, погружаясь в их тела в полусферические углубления, так называемые чаши (обоймы). Здесь тоже присутствует трение скольжения, что проявляется большим усилием на руле. Но по сравнению с вариантом на втулках, оно меньше, так как сопрягаемые поверхности имеют меньшую площадь. А меньшая площадь достигнута тем, что нет проставки из мягкого металла, скольжение «сталь по стали». В таких парах, для правильной работы, один должен быть выше по твердости, это шар.

Читать еще:  Стоимость дорог в разных странах

Этот узел тоже предназначен для работы при двух видах нагрузки, осевой и радиальной. Но в отличие от предыдущей версии, осевую он может держать огромную, так как нагрузка разрушения шара такого диаметра более 20 тонн! А вот на радиальную нагрузку такой вариант рассчитан мало, так как рабочие поверхности находятся под острым углом к направлению нагрузки.

Так же, конструкция такова, что при образовании зазора в узле, радиальный люфт намного больше, чем осевой. Появляется боковая болтанка. И как мы говорили выше, что поверхности воспринимающие эти нагрузки и так под острым углом, то при зазоре нагрузка приходится на кромку, то есть самый край чаши. Так как шар способен выдерживать большие нагрузки, в данном случае больше страдает посадочное место, в нем набивается эллипс, а в некоторых случаях вовсе откалывается край обоймы.

Если рассмотреть характер поломок данного вида шкворней, то выявится следующая закономерность, из строя всегда выходит верхний шкворень! Объясняется это тем, что нижний всегда прижат весом авто, и весь люфт проявляется на верхнем шкворне, где при работе происходят удары в боковую сторону, что влечет за собой выработку и поломку обоймы, как было описано выше. Если же вы успели поездить некоторое время с зазором, то шар быстро успевает набить эллипс в верхней обойме, и последующая подтяжка будет малоэффективна, так как шар будет перекатываться внутри выработки, и люфт все равно будет прогрессировать.

Такого типа шкворень работает при заведомо большом натяге при сборке. Но тогда усилие на руле становится сопоставимым с моделью с бронзовыми втулками.

Такой шкворень не предназначен для использования с отрицательным вылетом и на «военных» мостах, где ось работы шкворней дальше от пятна контакта колеса и губительная для этой модели радиальная нагрузка выше.

Так же надо отметить еще один довольно серьезный недостаток этого вида. У этой модели шар полностью перекрывает канал подачи смазки в поворотный кулак через верхнюю тавотницу, и при этой конструкции как обновлять и дополнять смазку для шруса – большой вопрос.

Итог по модели с шаром: «+» 1) хороший ресурс при натяге 2) легкая установка 3) не боится ударов в подвеску « -» 1) большое усилие на руле 2) проблема со смазкой 3) нужен постоянный контроль

Претендент No 4 шкворень нового образца. Устанавливается на УАЗ Хантер и Патриот с мостами Спайсер. Но есть на рынке предложения и на мосты Т имкен . Рабочим элементом является полусфера и встречная обойма. Похож по этому принципу на шкворень на шаре, но имеет существенные отличия. Первое, полусфера большего диаметра, значит выдержит большие нагрузки. Второе, полусфера глубже погружена в обойму, значит более приспособлена к радиальным нагрузкам. Третье, имеется Антифрикционная проставка из пластика (заводской вариант) или из мягкого металла.

При установке очень требователен к регулировке. При сильном зажатии, большое усилие на руле и быстрый износ вкладыша (проставки). При послаблении, от ударов также страдает вкладыш. Требователен к обслуживанию, особенно на начальном этапе после установки, когда идет приработка. Нужно периодически шприцевать.

Больше описывать нет смысла, все понятно при сравнении с предыдущими вариантами.

При качественном исполнении деталей, наилучший вариант.

Итог по модели: «+» 1) надежность 2) хороший ресурс при натяге 3) не боится ударов в подвеску « -» 1) сложная установка 2) сложная регулировка 3) требователен к обслуживанию, нужен постоянный контроль зазора.

Теперь настало время нового претендента, посмотрим, что здесь есть нового.

Претендент No 5. На комбинированном подшипнике. (производства «АВТОГУР73»)

Шкворень на комбинированном подшипнике разработан для использовании в поворотном кулаке моста Тимкен и редукторный (военный) автомобилей УАЗ. Является авторской разработкой Autogur73.

Конструкция шкворня AUTOGUR73 повторяет конструкцию шкворня старого образца на бронзовых втулках, но имеет ряд отличий и значительных преимуществ:

  • в отличии от шкворня с/о, трение скольжения заменено на трение качения, что ведет к снижению сопротивления вращения, исключая износ;
  • каждый из подшипников воспринимает свою нагрузку. Осевую нагрузку держит упорный роликовый подшипник No 9105, радиальную – игольчатый No 202614;
  • точка восприятия радиальных нагрузок разнесена дальше от центра шара, что снижает значение нагрузок, как минимум на 25%;
  • обоймы подшипника (рабочие поверхности, линзы) являются одним телом, что исключает точечные нагрузки, перекосы во время установки и эксплуатации;
  • неограниченный ресурс

Устанавливаются без какой-либо дополнительной обработки или спец инструментов.

Можно задавать сильный натяг, без возрастания усилия на руле и ущерба для подшипников, так как упорные имеют огромный запас по прочности – 7 тонн !

Итог по модели:
1) легкий руль
2) легкая установка
3) огромный запас прочности
4) легкая регулировка
5) нет необходимости контроля

Чтобы лучше разобраться в запасе по ресурсу в данном шкворне, рассмотрим следующие цифры:

(Обозначения; Грузоподъемность статическая – Со
Грузоподъемность динамическая – С)
Подшипник 7302, (роликовый, радиально упорный, претендента No 2) Со – 900 кг, С – 1900 кг
Подшипник 9105 упорный роликовый Со – 7350 кг. С – 2650 кг
Подшипник 202614 игольчатый радиальный Со – 1210 кг! С – 860 кг
Для сравнения и понимания:
Подшипник 7509 (ступицы УАЗ, 45х85х24.75) Со – 4600 кг, С – 6000 кг, и если бы такой подшипник смогли уместить в шкворень, сомнения о его надежности, думаем, ни у кого не возникало!

Замена шкворней Уаз Хантер

Шаровые шкворни Уаз Хантер регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Для замены шкворней потребуются: ключи на 19, на 22, на 24, специальное приспособление для снятия и установки втулок шаровых шкворней Хантер и динамометрический ключ.

Поставьте автомобиль на ручной тормоз, установите упоры под задние колеса автомобиля, поддомкратьте переднюю часть автомобиля и снимите колесо

Снимите поворотный кулак и закрепите его в тисках

Отверните гайку, снимите накладку и прокладку

Выверните зажимную втулку специальным приспособлением. Выньте шаровой шкворень Уаз Хантер, аналогично снимите второй шкворень и извлеките шаровую опору

Поддев отверткой, выньте вкладыши шкворней из опоры. Установите шаровую опору в поворотный кулак, смажьте смазкой Литол-24 сферическую поверхность вкладышей и установите шкворни

Заверните зажимные втулки равномерно с обеих сторон до упора шкворней. Обеспечьте одинаковые размеры от торцов корпуса поворотного кулака до сферы шаровой опоры. Допускается разница размеров не более 0,2 мм. Поочередно затягивайте зажимные втулки, увеличивая усилие по 20–30 Н ·м (2–3 кгс·м) затем окончательно затяните зажимные втулки. Наполните полости над зажимными втулками смазкой Литол-24 и установите накладки с прокладками и затяните гайки. Установите поворотный кулак Уаз Хантер и проверьте усилие поворота относительно шкворней в любую сторону, оно должно составлять 10–15 Н·м (1,0–1,5 кгс·м). Установите детали в порядке, обратном снятию и отрегулируйте подшипники передних ступиц. На этом замена и регулировка шкворней Уаз Хантер завершена.
