Тяги раздатки уаз буханка

Содержание

Сборочные узлы, комплектующие и запчасти автомобилей УАЗ Патриот, УАЗ Хантер, УАЗ-31512, 31514, 31519, УАЗ-469, УАЗ-3303, 3909, УАЗ-452, 3962, УАЗ-2206, 3741

Раздаточная коробка автомобилей УАЗ-452

Раздаточная коробка (раздатка) УАЗ-452 предназначена для передачи крутящего момента к переднему и заднему мостам и имеет две передачи: прямую с передаточным числом 1,00 и понижающую с передаточным числом 1,94.

Рис.1. Раздаточная коробка (раздатка) УАЗ-452

1 — ведомый вал коробки передач; 2 — подшипник ведомого вала; 3 — шестерня включения понижающей передачи и заднего моста; 4 и 7 — подшипники вала привода заднего моста; 5— ведомая шестерня привода спидометра; 6 — ведущая шестерня привода спидометра; 8 — крышка; 9 — фланец заднего карданного вала; 10 — вал привода заднего моста; 11 и 24 — подшипники промежуточного вала; 12 — промежуточный вал; 13 — шестерни включения переднего моста; 14 — крышка моста; 15— вал привода переднего моста; 16 — подшипники привода переднего вала, 17 — крышка картера, 18 —прокладка картера; 19 — картер раздаточной коробки, 20 — пробка; 21 — крышка; 22 — сальник; 23 — фланец переднего карданного вала; 25— заглушка; 26 — стакан подшипника; 27 —крышка коробки; 28-крышка механизма переключения, 30 —сапун; 29- крышка верхнего люка картера, 31 — пробка маслоналивного отверстия

Понижающая передача позволяет значительно увеличить тяговое усилие на колесах при тяжелых условиях работы автомобиля (бездорожье, глубокий снег, подъемы).

Устройство раздатки УАЗ-452 показано на рис.1. Ведущим валом раздаточной коробки является входящий в нее ведомый вал 1 коробки передач. На шлицах этого вала установлена скользящая шестерня 3 включения заднего моста и понижающей передачи.

При передвижении этой шестерни назад и соединении ее с внутренними зубьями шестерни вала 10 привода заднего моста будет включаться задний мост (передаточное число 1,00), а при перемещении ее вперед и зацеплении с шестерней промежуточного вала 12 будет включаться понижающая передача (передаточное число 1,94).

Промежуточный вал раздатки УАЗ-452, изготовленный за одно целое с шестерней понижающей передачи, вращается на двух подшипниках, из которых передний — роликовый, а задний — шариковый. По шлицам вала раздатки перемещается скользящая шестерня 13 включения переднего моста.

Эта шестерня при передвижении по шлицам назад входит в зацепление с шестерней вала 15 привода переднего моста. Оба вала установлены на шариковых подшипниках.

От осевых перемещений все валы раздатки УАЗ-452 удерживаются крышками подшипников и упорными кольцами, установленными в канавки наружных колец шариковых подшипников. На валу привода заднего моста установлена ведущая шестерня 6 привода спидометра.

Все шестерни раздаточной коробки УАЗ-452 — прямозубые. При сборке на заводе шестерни комплектуют с подбором по шуму. Если по какой-либо причине во время эксплуатации одну из шестерен заменят новой, то у такой раздаточной коробки при работе может появиться несколько повышенный шум.

Такой шум допустим и для раздаточной коробки не опасен. Подшипники раздаточной коробки УАЗ-452 в эксплуатации никакой регулировки не требуют.

Рис.2. Механизм управления раздаткой УАЗ-452

1 — рычаг включения переднего моста; 2 — рычаг включения заднего моста н понижающей передачи в раздаточной коробке; 3 — вал включения заднего моста и понижающей передачи; 4 — вал включения переднего моста; 5 — сухарь; 6 — сферическая втулка; 7 — корпус сферической втулки; 8 и 9 — промежуточные рычаги; 10 — регулировочные тяги; 11 — тяга включения переднего моста; 12 — тяга включения заднего моста и понижающей передачи в раздаточной коробке; 13 — защитная манжета

Управление раздаточной коробкой автомобилей УАЗ-452, показанное на рис.2 —дистанционное. Рычаги управления расположены справа от водителя, впереди капота двигателя.

Верхний рычаг 1 служит для включения и выключения переднего моста и имеет два положения: переднее, когда передний мост включен, и заднее, когда мост выключен. Нижний рычаг 2 предназначен для переключения передач в раздаточной коробке УАЗ-452.

Он может быть установлен в трех положениях: переднем, когда включена прямая передача, нейтральном (среднем) положении, при котором ведомый вал не вращается, и заднем, когда включена понижающая передача.

Ввиду наличия блокировочного устройства (замка), установленного в крышке штоков переключения передач, понижающую передачу можно включить только после включения переднего моста, а передний мост не может быть выключен при включенной понижающей передаче. На рис.3 показаны замок и положение штоков при включении передач и переднего моста.

Рис.3. Замок штоков включения раздатки УАЗ-452

а — положение штоков при включении прямой передачи (заднего моста); б — положение штоков при включении понижающей передачи и переднего моста; 1 — рычаг включения переднего моста; 2 —штифт крепления рычага; 3 — шток рычага включения переднего мостя; 4 — рычаг включения понижающей передачи и заднего моста; 5 — шарик-замок; 6 — крышка механизма переключения; 7—шток рычага включения понижающей передачи и
заднего моста

На рис.3а приведено положение штоков раздаточной коробки УАЗ-452, когда включен задний мост (штоком 7) и выключен передний мост (штоком 3). В позиции, показанной на рис. 3б — штоки переместились в положение, при котором штоком 3 включен передний мост, а штоком 7 включена понижающая передача.

Установленный в крышке шарик-замок 5 не позволяет передвинуть шток 3 и отключить передний мост до тех пор, пока штоком 7 не будет выключена понижающая передача. Замок предназначен для предотвращения перегрузки деталей карданного вала и заднего моста.

Включать передний мост следует при движении по тяжелой дороге (грязь, песок, снег и т. п.). Не допускается включение переднего ведущего моста при отключенных передних колесах. Положение рычагов переключения раздатки УАЗ-452 показано на рис.4.

Рис.4. Схема положения рычагов переключения раздаточной коробки УАЗ-452

а — передний мост (верхний рычаг); б — включение передач (нижний рычаг); I —прямая передача; II — нейтральное положение; III — понижающая передача

Сферическая втулка 6 (см. рис.3) верхней опоры валов и втулка оси промежуточных рычагов изготовлены из пластмассы I и в смазке не нуждаются.

Нижнюю шаровую опору заполняют при сборке графитной смазкой и дополнительно смазывают только при ремонте или в случае появления скрипа.

Читать еще:  Сколько пошлина на замену прав

Передние тяги 10 управления регулируют по длине резьбовыми вилками.

Для регулировки положения рычагов 1 и 2 расшплинтовывают и вынимают палец из вилки тяги, связанной с рычагом 1; устанавливают шток (в крышке раздаточной коробки УАЗ-452) в положение включения заднего моста, а рычаг 1 — в положение, соответствующее этой передаче.

Вращая вилку, устанавливают необходимую длину тяги, совмещают отверстия в вилке тяги и рычаге, вставляют палец и зашплинтовывают его. Таким же образом регулируют и положение рычага 2.

При первом техническом обслуживании (ТО-1) картер раздаточной коробки УАЗ-452 проверяют осмотром; при обнаружении на нем следов смазки проверить уровень масла и устранить неисправность.

Уровень масла должен быть расположен у нижней кромки наливного отверстия. При заправке не следует проворачивать валы, так как масло налипнет на шестерни и попадет в картер в большем количестве, чем требуется.

Это может привести к течи масла через сальник во время работы автомобиля. На ТО-1 проверить уровень масла в картере раздаточной коробки и, если необходимо, долить.

При втором техническом обслуживании раздатки УАЗ-452 (ТО-2): — Проверить осмотром герметичность, состояние и крепление раздаточной коробки УАЗ-452 и ее привода. Снять карданные валы и подтянуть гайки, крепящие фланцы, на валах раздаточной коробки (спереди и сзади). Зашплинтовать гайки и поставить на место карданные валы.

При шплинтовке не допускается отвертывание гайки для достижения совпадения прорези на ней с отверстием на валу. Для этого нужно гайку только дотягивать. Очистить сапун от пыли и грязи и продуть.

Заменить масло в картере. Если масло сильно загрязнено или в нем замечены металлические частицы, то перед заливкой свежего масла картер следует промыть керосином.

Для этого необходимо залить 0,8—1,0 л керосина в картер, поднять колеса, пустить двигатель и дать проработать 2—3 мин, после чего керосин слить и залить свежее масло.

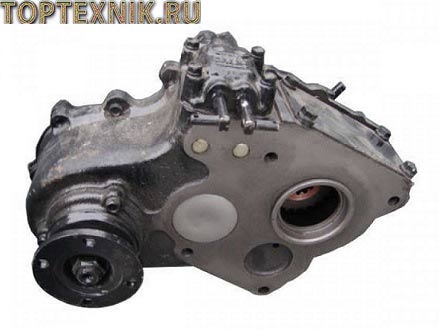

Принцип работы и устройство раздатки для автомобиля УАЗ

Раздатка УАЗ используется для равномерного распределения потока мощности между ведущими осями. Применение такого узла позволило увеличить число скоростей в трансмиссии, а также обеспечить устойчивое движение вездехода на низкой скорости при оборотах двигателя, соответствующих максимальному крутящему моменту.

Устройство и как работает

Раздаточная коробка представляет собой механизм, расположенный в отдельном корпусе, изготовленном из серого чугуна. Узел разделен по вертикали на картер и крышку, которые соединены болтами. Обе половины проходят совместную обработку, поэтому установить деталь от другого редуктора невозможно. На картере имеется отдельный люк, предназначенный для установки гитары отбора мощности. Заправленный маслом агрегат с установленным барабаном стояночного тормоза весит 37 кг.

Раздаточный редуктор будет корректно работать только при правильном центрировании на картере коробки передач. Для этого используется 2-рядный радиально-упорный подшипник и стальной цилиндрический стакан. Валы редуктора установлены на шариковых и роликовых подшипниках, закрепленных гайками и стопорными кольцами соответственно. Выходные валы проходят через уплотнительные сальники, установленные в крышках.

Ведущим валом узла является ведомая ось коробки передач, которая оснащена шлицевым наконечником, на котором находится шестерня. Эта деталь имеет 2 положения, которые позволяют получать прямую и пониженную скорости. Привод переключения оборудован специальным предохранителем, предотвращающим начало работы пониженного ряда до подключения привода на передние колеса.

При соединении шестерни с зубчатым колесом вала привода заднего моста обеспечивается прямая передача. В устройство редуктора входит специальный рычаг, который позволяет передвинуть шестерню в сторону, введя ее в зацепление с зубчатым колесом промежуточного вала. В этом положении обеспечивается понижение частоты вращения карданных валов приводов мостов.

В конструкции раздаточного редуктора имеется подвижное зубчатое колесо, установленное на средний вал и управляемое отдельным рычагом. Эта шестерня обеспечивает подключение привода на передние колеса. При выключенной передаче шестерня продолжает вращаться, поскольку остается в контакте с зубчатым колесом привода заднего моста. Такой принцип работы необходим для разбрызгивания масла, находящегося в картере.

Завод выпускал несколько модификаций раздаточного редуктора, которые отличаются модулем установленных шестерен. Из-за этого изменилось передаточное отношение — вместо 1,94 стало 1,47. Допускается переделка раздатки старого образца путем замены шестерен, поскольку конструкция корпуса осталась неизменной.

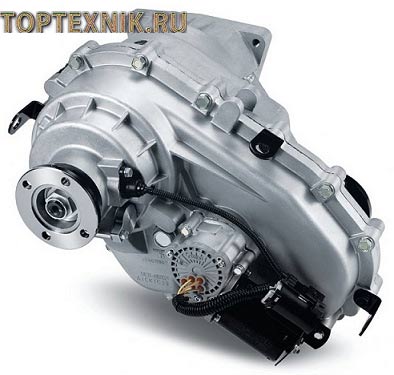

На части машин встречается импортная раздаточная коробка Hyundai Dymos (Даймос) с электрическим управлением. Узел весит 32,4 кг, обеспечивает прямую и пониженную передачи (передаточное отношение 2,542). На агрегате установлен контроллер, который проводит диагностику коробки с записью кодов ошибок. Механическая часть импортной коробки сильно отличается от российского аналога — вместо зубчатых колес используется цепная передача.

Как пользоваться

Для переключения скоростей используется рычаг, который имеет 3 положения:

  • крайнее переднее, соответствующее прямой передаче;
  • среднее, при котором коробка выключена;
  • крайнее заднее для включения пониженного ряда.

Перед включением понижающей передачи требуется активировать привод переднего моста (при помощи отдельного рычага). Схема переключения нанесена на специальную табличку, которая прикреплена на панели приборов. Положение рычагов управления несколько отличается на различных моделях УАЗ, но для управления приводом передних колес всегда применяется дальняя рукоятка.

Перед тем как начать пользоваться раздаткой на УАЗ, следует внимательно прочитать инструкцию. Пониженный ряд допускается включать только при разомкнутом сцеплении и после полной остановки автомобиля.

При использовании коробки Dymos переключение выполняется поворотной шайбой, имеющей 3 положения:

  • привод только на задние колеса (2Н);
  • подключение полного привода и прямой передачи (4Н);
  • пониженный ряд и передача крутящего момента на оба моста (4L).

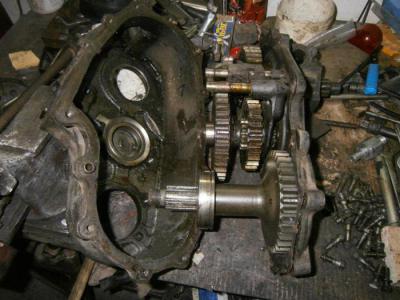

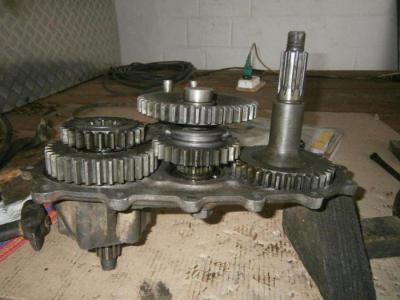

Как разобрать и собрать

Алгоритм снятия узла с автомобиля:

  1. Отсоединить фланцы карданных валов от раздаточного редуктора.
  2. Открутить точки крепления картера раздатки к коробке скоростей.
  3. Разъединить агрегаты, параллельно демонтировав фиксирующее кольцо, находящееся на промежуточном валу коробки выбора передач.
  4. Снять прокладки с сопрягаемых плоскостей.
  5. Удалить крышку проема для установки редуктора отбора мощности, а затем демонтировать механизм выбора передачи (совместно с тягами и рычагами).
  6. Снять барабан ручного тормоза, закрепленный несколькими винтами. После этого требуется удалить фланец привода заднего карданного вала.
  7. Демонтировать болты фиксации механизма стояночного тормоза к картеру раздаточного редуктора. После этого необходимо снять механизм.
  8. Снять фланец, предназначенный для установки карданного вала привода переднего моста. Затем необходимо открутить крышку лобового подшипника.
  9. Отвернуть болты, соединяющие половины картера. Разъединить узел, сохранив все внутренние элементы на крышке. Не рекомендуется вынимать крышки и стальной стакан подшипника.
  10. Отсоединить стопор штоков переключения и вынуть элементы при помощи молотка из мягкого материала. Параллельно производится демонтаж вилок переключения вместе с фиксаторами.
  11. Открутить фиксатор шестерни привода спидометра.
  12. При помощи отвертки вынуть фиксирующие кольца подшипников, а затем демонтировать валы раздаточного редуктора.
  13. Снять подшипники с валов при помощи съемника.
  14. Выпрессовать приводной вал задних колес, удалить маслоотражатель и привод шестерни спидометра. После этого требуется снять съемником подшипник.
  15. Разобрать механизм переключения скоростей (при необходимости).
  16. Провести дефектовку деталей, заменить изношенные элементы новыми. При повреждении корпуса необходима замена раздатки на новую.
  17. Сборка узла производится в обратной последовательности. Необходимо поставить новые оригинальные прокладки, применение деталей с увеличенной толщиной запрещается.
Читать еще:  Сколько можно стоять на автобусной остановке

Разборку импортной коробки Даймос рекомендуется проводить в условиях автосервиса, поскольку для ремонта требуется специальное оборудование. Узел оснащен электрическими приводами, поэтому настроить механизм самостоятельно затруднительно.

Как залить масло в раздатку

Процедура замены масла в коробке типа Даймос:

  1. Прогреть жидкость в раздаточном редукторе, проехав на машине 15-20 км. Замена выполняется через 45 тыс. км пробега или 1 раз в 2 года.
  2. Протереть картер коробки вокруг заливного и сливного отверстий.
  3. Подставить емкость, рассчитанную на 2-2,5 л жидкости.
  4. Выкрутить обе пробки и слить масло из картера.
  5. Подождать 10-15 для полного слива, установить на место пробку с новым уплотнительным кольцом.
  6. Через заливное отверстие заправить в картер 1,8 л свежего масла 75W-85 API GL-4.
  7. Закрыть отверстие пробкой с новым уплотнительным кольцом.

Замена подшипника и сальника

Конструкция раздаточной коробки допускает замену сальника вала привода задних колес без демонтажа узла. Для этого требуется отсоединить карданный вал и демонтировать механизм стояночного тормоза. Удаление старого сальника производится при помощи шлицевой отвертки.

Замена подшипников без снятия редуктора не рекомендуется, поскольку детали устанавливаются с натягом. Если подшипники вынимаются из посадочных гнезд от руки, корпус редуктора необходимо менять на новый.

Раздатка УАЗ “Буханка”: Устройство и принцип управления раздаткой

Машины, выпускаемые на заводе в Ульяновске, относятся к технике с повышенной проходимостью, не случайно в комплектацию входит раздатка УАЗ. Механизм предназначен для распределения импульса кручения мотора к колёсам. Конструкция увеличивает количество передач коробки и момент при перемещении по бездорожью.

Изначально, техника УАЗ, в это число входит и “Буханка“, разрабатывались для нужд армии. Вот почему трансмиссия проста, неприхотлива и требует минимального ухода. Благодаря таким качествам, машина пришлась по душе любителям охоты, рыбалки, туризма. Кроме того, транспорт подходит для перевозки грузов в условиях отсутствия дорог.

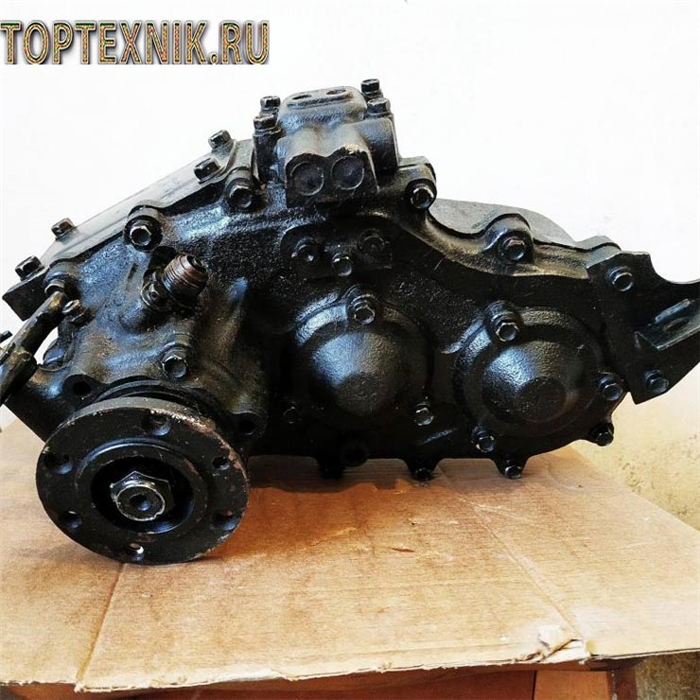

Раздаточная коробка УАЗ-452 «Буханка»:

Устройство раздаточной коробки УАЗ “Буханка”

Раздаточная коробка УАЗ Буханка, это конструкция с двумя ступенями без дифференциала между осями. Механизм так же снабжён нейтральным сообщением и отключаемыми передними колёсами. Составляющие помещены в поддон, выполненный из чугуна и оборудованный заглушкой. Поддон присоединён к тыльной стороне коробки посредством отверстия пластин. Кроме того, здесь же крепятся и составляющие ручника. Главный и переходной вал коробки, приводы передних и задних колёс, закреплены посредством подшипников. Между опорами, содействующими вращению вала, помещена шестерёнка, приводящая в действие устройство измерения скорости. Верхушка коробки со смотровым лючком, защищенным затвором.

Раздатка Dymos на УАЗ (доводка):

Управление содержит штоки, в количестве 2-х штук с вилками, крепящимися на заглушке. Стержни в виде вилки работают в паре с ведущей шестернёй и шестернёй активации передней пары колёс. С вилками соединены два управляющих стержня, посредством перемещаемых штырей. Так же предусмотрена блокирующая сфера, не дающая активировать низкую передачу при неработающих передних колёсах.

Активируя прямую передачу, раздатка УАЗ Буханка действует подобным образом, что бы главная шестерёнка сдвинулась в прорезь шестерёнки вала задней пары колёс, транспортируя импульс напрямую. Активация пониженной ступени смещает главную шестерёнку так, чтобы импульс транспортировался на вал посредник и на шестерёнки, приводящие в действие мост. Активация низкой ступени возможна только после полной остановки машины.

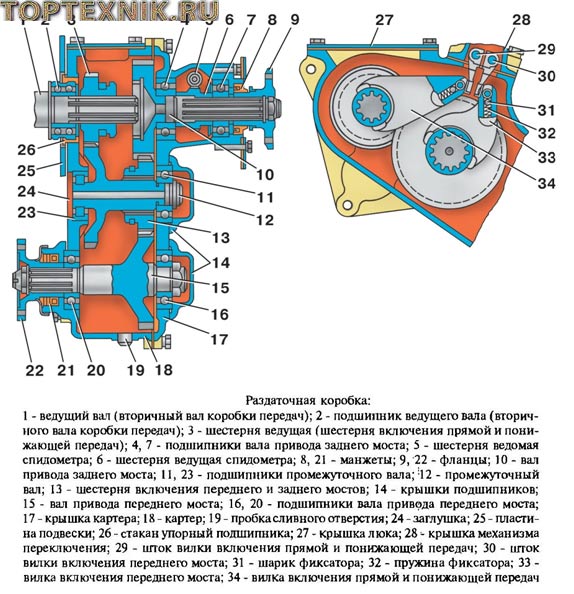

Схема раздатки УАЗ Буханка:

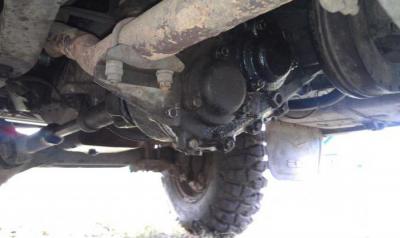

Проверка раздатки

Достоинство агрегата, распределяющего крутящий импульс в том, что устройство требует минимального вмешательства и ухода. Манипуляции заключаются в контроле уровня и смене смазки, осмотру соединений на предмет повреждения. Прежде чем работать с коробкой, изделие чистят. Это помогает обнаружить скрытые трещины и течи. При обнаружении подобных симптомов выясняют, какова причина явления. Неисправные детали меняют, как правило, это уплотняющие элементы и сальники.

После очистки и визуального просмотра поверхности раздатки, сверяют уровень смазки в изделии. Если жидкости мало, субстанцию доливают. Параллельно сверяют смазку в коробке передач, значение соответствует нижней кромки отверстия заливки. При низком уровне жидкости в раздаточной коробке, но при этом повышенном в коробке передач, доливка не нужна, поскольку суммарное количество вещества не изменилось.

Детальный осмотр коробки предусматривает демонтаж изделия. После помывки и сушки воздухом, узел осматривают. Поддон и заглушки проверяют на наличие трещин и сколов. Сальники и уплотнители заменяются новыми.

Замена масла в раздаточной коробке УАЗ:

Проверяют, что бы состояние рабочих частей на валах и шлицах соответствовало норме, что бы зубья шестерёнок не имели износа и сколов. Даже если повреждения маленькие, изделия подлежат замене. Уделяется внимание подшипникам, потёртости кольцевых дорожек не допустим. Так же проверяют разделители, сферы, ролики и др. Зазоры, осколки, стук, неровный ход – сигнал к смене изделия.

Заедают и деформируются стержни и вилки, теряется упругость пружинных элементов, тогда изделия меняются. Кроме того следует внимательно отнестись к переключению, когда рычаги раздатки УАЗ Буханка заедают и заклинивают. Проверяются зубья муфты на предмет разрушения. Слабое звено дифференциала – сателлит. Малые недочёты заставляют шлифовать изделие, в худшем варианте, менять.

Причины и устранение неполадок

Устройство коробки УАЗ, надёжное, безотказное и живучее. Однако, в технике случаются неполадки, возникшие по причине ошибок в использовании и нарушении установленного регламента.

Раздатка УАЗ («буханка»): устройство, принцип действия и отзывы

Практически все внедорожники Ульяновского производства оснащены раздаточной коробкой. УАЗ («буханка») — не исключение. Несмотря на неказистый вид, этот автомобиль способен на многое. Это любимая машина охотников, рыболовов, любителей туризма. Раздатка УАЗ («буханка»), устройство которой мы рассмотрим в этой статье, необходима для распределения вращательного момента на все мосты и приводные механизмы. В сегодняшней статье мы поговорим именно о ней.

Устройство раздатки УАЗ-452

Раздаточная коробка автомобилей УАЗ-452 состоит из приводных валов ведущих мостов, промежуточного, а также пяти шестеренок. Все эти узлы находятся в картере, отлитом из чугуна. Разъем его перпендикулярен осям валов. Основная масса деталей находится в соединении с крышкой картера. При сборке/разборке коробки они хорошо видны. Их удобно снимать или устанавливать.

Кинематическая схема этого узла такова, что шестерни включаются в работу только тогда, когда подключен передний ведущий мост. Если будет включен только мост, весь крутящий момент, снимаемый с ведущего вала КПП, будет передаваться на задний приводной вал. В качестве ведущего вала используется конец вторичной шестерни КПП.

Приводной вал заднего моста

Из чего состоит раздатка УАЗ, в чем особенности? Этот вал установлен на двух шариковых подшипниках. Чтобы защитить элемент от осевых перемещений, его удерживает задний подшипник с упорным кольцом и крышкой. На передней части вала закреплена шестерня. Внутренний ее венец имеет шлицы. Функция данной шестерни – привод переднего ведущего моста. Внутренние шлицы необходимы для включения прямой передачи в раздаточной коробке.

Читать еще:  Хонда срв расход топлива на 100 км

На шлицах между подшипников также установлена шестеренка винтового типа. Она служит приводом для спидометра. Задняя часть вала с помощью гайки с коническим выступом через фланец соединена с карданным. Если затянуть эту гайку, ее конический выступ загнется в один из пазов, которые нарезаны на резьбе и застопорится.

Промежуточный вал

Данный элемент также удерживается в коробке за счет двух подшипников. В качестве переднего применяется роликовый. Он радиального типа. Обойма, в которой находятся ролики, запрессовывается в корпус. Она скрыта заглушкой. Внутренняя обойма установлена непосредственно на валу. Второй подшипник (задний) удерживается на промежуточном валу при помощи гайки. Элемент оснащен упорным кольцом, которое служит для его фиксации, а также для крепления вала в корпусе. Наружная часть подшипника оснащается крышкой. Промежуточный вал представляет собой единую деталь с шестеренкой понижающей передачи. Также на нем имеются шлицы для установки шестерни. Она позволяет включать задний ведущий мост.

Раздатка УАЗ («буханка») — устройство вала привода переднего моста

Данная КПП оснащена также и этим валом. Он установлен в механизме на двух опорах. В качестве последних выступают подшипники шарикового типа. Чтобы зафиксировать вал в направлении оси, на нем закреплен задний подшипник. Установлен он таким же образом, как тот, что на промежуточном валу.

Передняя опора в корпусе коробки не закрепляется. Элемент зажат на валу при помощи фланца карданного вала. Приводной элемент переднего моста представляет собой цельную деталь вместе с шестеренкой. Передняя часть имеет шлицы. С помощью них вал соединяется с фланцем на карданном валу.

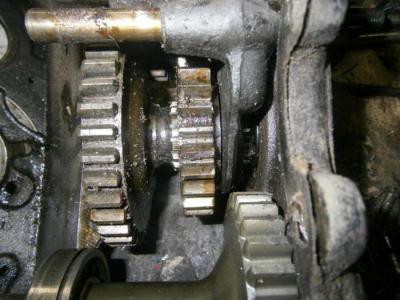

Шестерни

Из каких еще элементов состоит раздатка? УАЗ (“буханка”), устройство раздатки которой описано в статье, оснащается шестеренками с прямым зубом. Ведущая имеет возможность двигаться по шлицам на вторичном валу КПП. На этой шестерне имеется два венца. Один представляет собой шлицы эвольвентного типа. Они служат для подключения прямой передачи посредством внутреннего венца приводного вала заднего ведущего моста. Когда водитель включает пониженную передачу, эта шестеренка войдет в зацепление с той, что есть на промежуточном валу.

Чем еще особенна эта раздатка? УАЗ, устройство раздатки которой мы сейчас рассматриваем, укомплектовывается шестерней для включения переднего моста автомобиля. Она посажена таким образом, что может двигаться на шлицах, находящихся на промежуточном валу. Когда передний мост отключен, шестерня с валом разъединена. При этом она находится в зацеплении с приводным валом заднего моста. Эта особенность значительно облегчает переключение шестеренок и способствует более качественной смазке. Когда промежуточный вал вращается, шестеренка разбрызгивает масло на все узлы.

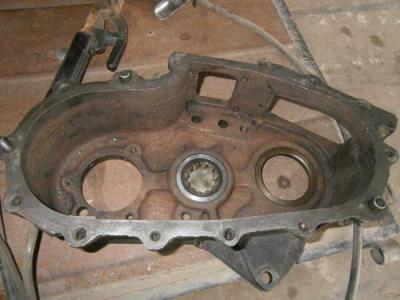

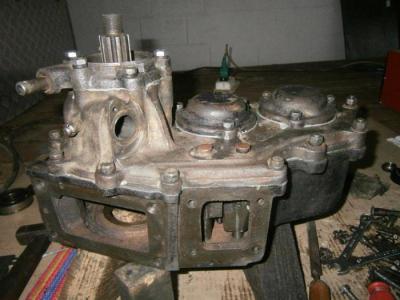

Картер раздатки УАЗ

Картер, а также крышка его, соединены с коробкой при помощи шпилек и гаек. Отверстия для соединения расположены по всему периметру. Точность и совместимость их обеспечена двумя штифтами трубчатого типа. Обрабатывают картер и его крышку вместе. Данные детали нельзя менять на другие с иных картеров. Передняя часть имеет точно обработанную поверхность и фланец для монтажа раздаточной коробки на КПП.

На картере имеется верхнее отверстие. В него методом запрессовки установлен упорный стакан. Последний упирается в наружную часть двухрядного подшипника радиально-упорного типа, который крепится на ведущем валу. В верхней части картера имеется люк. Он закрывается крышкой.

Люк предназначен для монтажа механизма отбора мощности. На наклонной поверхности картера сверху имеется отверстие для установки рычагов управления, а также штоков системы управления раздаточной коробкой. Люк для залива и слива смазки закрывается при помощи резьбовых пробок конического типа.

Устройство механизма переключения

Итак, мы рассмотрели, как устроена раздатка УАЗ. Устройство раздатки практически ничем не отличается от коробок на других автомобилях. Теперь рассмотрим, что представляет собой механизм переключения.

Так, система переключения состоит из нескольких основных узлов. Это штоки вилки переключения, которые закреплены в картерной крышке при помощи стопорной пластины. Также в устройстве имеются вилки для включения переднего ведущего моста и тех передач, которые способны перемещаться по штокам. В телах вилок имеются специальные гнезда. Сюда устанавливаются пружины и шарики фиксаторов.

В процессе движения по штоку, каждая из вилок фиксируется на нем специальным фиксатором. На нижних частях есть специальные лапки, которые входят в пазы шестеренок. На верхних частях имеются прямоугольные углубления. С их помощью вилка соединяется с рычагами для выбора передачи. Чем еще особенна раздатка? УАЗ («буханка»), устройство КПП которой мы рассматриваем, сделана так, чтобы рычаги переключения размещались в отдельных крышках. Детали находятся на наклонном лючке картера и крепятся на штоке при помощи штифтов.

Передние концы штока оснащены пальцами, с помощью которых они соединяются с тягами. В передней части крышки отверстия под штоки имеют уплотнения. В задней части они закрыты при помощи заглушек сферической формы. Между штоков находится небольшой шарик. Он выполняет функцию замка. Механизм не дает водителю задействовать понижающую передачу до тех пор, пока не будет подключен передний ведущий мост. Таким образом сделана раздатка УАЗ («буханка»). Устройство ее не сложное. Механизм достаточно надежный и ремонтопригодный, как утверждают отзывы автовладельцев.

Управление раздаткой

Управлять работой коробки отбора мощности можно при помощи рычагов. Эти рычаги в кабине находятся справа от водителя. Всего их два. Верхний служит для включения и отключения переднего ведущего моста. Данный рычаг работает только в двух положениях. Верхнее включает мост, а нижнее — выключает.

Нижний необходим для того, чтобы изменять передачи. Его можно устанавливать в три положения – водитель выбирает прямую передачу, нейтральную (среднее положение) и пониженную. Вот как включается раздатка. УАЗ («буханка»), устройство коробки которой мы рассмотрели, имеет еще одну особенность. Нужно заметить, что передний мост предназначен только для эксплуатации автомобиля в тяжелых условиях. Это может быть грязь, песок, снег и любые другие ситуации.

Проблемы с эксплуатацией

У начинающих водителей могут быть сложности с автомобилем УАЗ («буханка»). Проблемы при включении переднего моста связаны с тем, что многие просто не знают, как действительно работает этот механизм. В момент преодоления трудных участков должны быть включены колесные хабы. После поворота их в положение полного привода, передний мост подключится только после того, как колесо сделает 1,5 оборота без буксования.

Обслуживание и ремонт

Вот что представляет собой раздатка УАЗ (“буханка”). Устройство, ремонт ее просты, а в обслуживании она неприхотлива, о чем свидетельствуют отзывы владельцев. Рекомендуется регулярно проверять уровень масла и осматривать каждое крепление. Также необходимо смазывать оси рычагов и регулировать передние тяги. Больше никаких настроек эта коробка не имеет.

Очень популярна среди любителей внедорожной техники раздаточная коробка автомобиля УАЗ-452. Отзывы о ней только положительные. Ремонтировать и обслуживать ее предельно просто, а запчасти можно приобрести и сейчас.
