Установка лобового стекла 2109

Снятие и установка ветрового стекла ВАЗ-2109

Чтобы вынуть поврежденное ветровое стекло, снимите рычаги стеклоочистителей, заправьте кромки уплотнителя вверху за фланец проема кузова и, нажимая на верхние углы стекла, выдавите его наружу. При этом помощник должен поддерживать стекло снаружи.

Снимите со стекла уплотнитель.

При заправке уплотнителя нужно пользоваться тупой шлицевой отверткой, стараясь не повредить уплотнитель.

Схема снятия стекла

Размеры проемов стекол

Перед тем как устанавливать новое стекло, нужно приложить его к проему стекла без уплотнителя и посмотреть зазоры.

Между стеклом и проемом должен быть зазор 3 – 4 мм, иначе стекло не встанет, как положено.

Если зазора нет, то может быть или стекло с браком или проем получил деформацию.

Деформацию проема стекла удаляют вытяжкой с помощью домкратов, соблюдая размеры проемов.

Установку ветрового стекла выполняйте следующим образом:

– промойте водой пазы уплотнителя 1 и продуйте сжатым воздухом;

– наденьте уплотнитель на стекло;

Если уплотнитель стал жестким, то можно на несколько минут погрузить его в бензин. После этого он станет эластичным.

– смажьте паз уплотнителя, которым он устанавливается на фланец кузова, глицерином или мыльной водой;

– в паз при помощи отвертки вложите шнур 1;

– установите стекло в проем кузова и затем, натягивая концы шнура 1 из уплотнителя внутрь кузова, добейтесь, чтобы стекло с уплотнителем 2 село на место. При этом помощник должен слегка надавливать на стекло снаружи.

Установку стекла начинают снизу с середины. В верхней части уплотнитель заправляют за верхнюю обивку потолка, с помощью шлицевой отвертки подправляя.

Если стекло не устанавливается, проверьте размеры проема кузова, используя стекло без уплотнителя. Отклонения размеров проема устраните рихтовкой.

Замену стекол заднего окна и боковин выполняйте аналогично замене ветрового стекла.

При установке нового ветрового стекла необходимо предварительно приклеить пластину крепления зеркала заднего вида.

Для обеспечения надежной приклейки работы рекомендуется выполнять на станции технического обслуживания автомобилей.

Очистите лезвием или острозаточенным ножом стекло в месте приклейки пластины.

Пластина должна располагаться по оси автомобиля, низ ее должен быть на расстоянии 105 мм от верхней кромки стекла.

Обезжирьте место приклейки этиловым или изопропиловым спиртом.

Нанесите кистью на стекло в место приклейки активатор ЛТ-736, а на поверхность пластины 1–2 капли клея ЛТ-317 и прижмите пластину к стеклу на 1–1,5 мин.

Через 24 ч после приклейки поставьте зеркало заднего вида на место.

При контроле прочности приклейки пластина не должна отрываться под действием нагрузки 300 Н (30,6 кгс), приложенной перпендикулярно поверхности стекла в течение 15 с.

Ваз 2109: замена лобового стекла своими силами

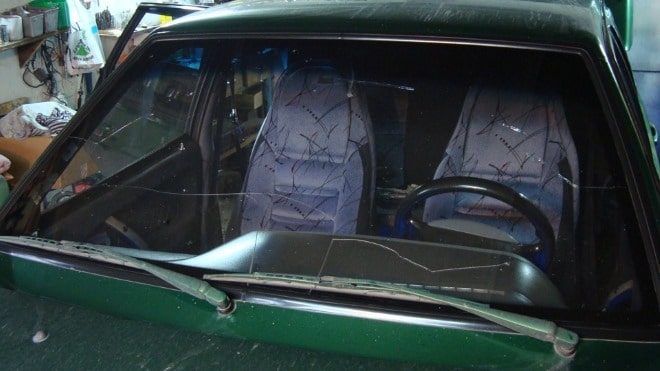

Лобовое стекло ваз 2109

Как правило, на ваз 2109 замена лобового стекла проводится после аварии или повреждении старого. На ваз 2109 лобовое стекло может быть легко заменено своими силами.

Замена

Замена лобового стекла на ваз 2109 подразумевает преждевременное снятие старого.

Заменить лобовое стекло ваз 2109

Снять стекло с «девятки» намного легче чем, например, с «десятки». В этом случае стекло не клеится непосредственно на кузов ваз.
Напротив, оно фиксируется при помощи уплотнителя.

Снятие старого лобового стекла

Чтобы избавиться от старого лобового стекла, следует выполнить такие действия:

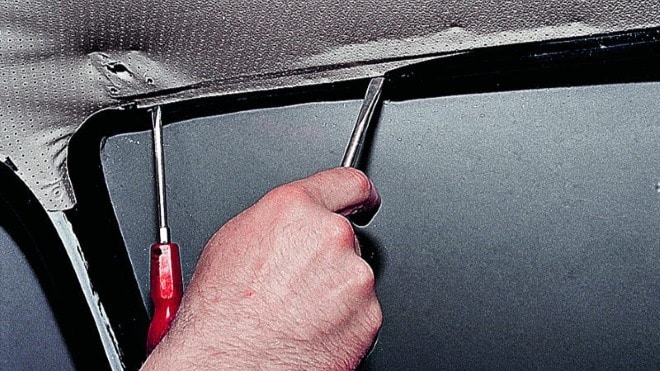

  • Взять отвертку и воткнуть ее в уплотнитель примерно на 5 мм. Делать это нужно в верхней части лобового стекла.
  • ​ Вытолкнуть уплотнитель так, чтобы часть его можно было вытащить.
  • ​ Переместить отвертку примерно на 5 см в сторону.
  • ​ Шаг за шагом избавляться от уплотнителя.

Примечание: желательно делать это постепенно, чтобы стекло не выпало. Рывки ни к чему хорошему не приведут.

  • ​ После того, как уплотнитель снят до верхнего бокового угла, можно приступать к снятию самого стекла.

Примечание: снимать его можно двумя способами: либо выдавливать его изнутри (при этом можно будет вынуть снаружи), либо тянуть его к себе (для максимального результата следует слегка тянуть вверх).

Обычно не удается сохранить старое стекло. Даже профессионалам это редко удается.
То есть, в процессе работы оно будет повреждено. Да и зачем его сохранять?
Если уж решились проводить работы по его замене, значит на это были причины.

Как подготовить новое стекло

Заменить лобовое стекло на ваз 2109

Прежде чем приступать к установке нового стекла, необходимо сделать следующее:

  • ​ Надеть уплотнитель. Можно использовать старый уплотнитель, который был снят с предыдущего стекла.
    Это облегчит работу, так как он уже более эластичный, поэтому его можно будет без труда установить на нужное место.
  • ​ Однако, используя новый уплотнитель, придется приложить немало силы. Для этого нужно будет надеть его на все углы стекла.
    После необходимо будет слегка надавить на него, чтобы он воткнулся в боковую, верхнюю и нижнюю стороны.
  • ​ Теперь – очередь замка. Это небольшой клин, внешне напоминающий букву П.
    Его нужно вставить так, чтобы он находился по центру уплотнителя, но проходил по всему его периметру.
Читать еще:  Средство для удаления царапин на автомобиле renamax

Примечание: прежде чем устанавливать клин, его нужно слегка растянуть. Делается это очень легко, так как он довольно пластичен.

  • ​ Вставить его нужно так: сначала длинную часть, после – короткую. Так нужно сделать по всему периметру стекла.
    Однако часть клина может остаться, поэтому ее придется аккуратно обрезать, ведь она будет мешать, если все оставить так, как есть.

Установка стекла

Замена лобового стекла своими руками ваз 2109

Чтобы без труда установить стекло на место, необходимо использовать веревку (она должна быть довольно плотной и прочной, чтобы не порвалась).
Все нужно выполнять в такой последовательности:

  • ​ На глаз определить, где расположена середина веревки. Этой частью вставить ее в уплотнитель (снаружи).
    Поскольку уплотнитель имеет два паза, следует найти тот, который будет находиться ближе к наружной части стекла. Сюда и вставляется веревка.
  • ​ Отверткой всунуть веревку в паз до самого упора. Вставлять веревку следует до тех пор, пока не будет достигнута середина нижней части лобового стекла.
  • ​ С противоположной стороны следует так же вставлять веревку до тех пор, пока она не пересечется с концом предыдущей веревки.
  • ​ Когда они пересеклись, конец одной нужно поставить на конец другой.

Лобовое стекло и его замена

Примечание: должен получиться небольшой перехлест. Его длина должна составлять примерно 5-10 см. При этом он должен быть утоплен в уплотнителе до самого упора.

  • ​ Прежде чем начинать установку лобового стекла следует перетянуть свободные концы веревку внутрь машины.
  • ​ Теперь можно уложить стекло на проем. Сделать это нужно так, чтобы нижняя часть проема проникла в наружный паз (то есть тот паз, куда была заранее вставлена веревка).
  • ​ Стекло следует слегка придавить, но не внутрь автомобиля, а вниз.

Примечание: это позволит ему лучше сесть.

  • ​ Веревку следует тянуть на себя, но не вертикально, а горизонтально.
  • ​ Уплотнитель с легкостью пробивается в салон.

Примечание: следует его протирать, чтобы он не попал на какие-то детали машины. После высыхания он затвердевает, поэтому снять его будет гораздо тяжелее.

  • ​ Протянуть половину веревки до нижних углов стекла.
  • ​ После этого – плавным движением усадить стекло.
  • ​ Чтобы легче преодолевать углы нужно обратить внимание на следующее: чтобы было легче пройти левые углы, необходимо «крутить» веревку по часовой стрелке, а правые – наоборот.

Примечание: это сделать довольно сложно, так как веревка тугая.
Однако чем медленнее это действо будет происходить, тем будет лучше. Просто таким образом утеплитель хорошо сядет на проем и будет отлично держаться впоследствии.

  • ​ Вытягивая веревку, нужно аккуратно усаживать стекло в проем. Ни в коем случае нельзя ударять по стеклу какими-то посторонними предметами.
    Можно только слегка ударять по нему руками (скорее даже не ударять, а плавно толкать).

Лобовое стекло ваз 2109

  • Когда веревка полностью вышла, следует тщательно проверить салон. Ведь уплотнитель мог выйти и остатки клея могут остаться.
    Да и кроме того он мог лечь на торпеду. Чтобы это исправить, следует загнать его в проем, используя плоскую отвертку.
  • ​ В конце следует усадить стекло до самого упора. Чтобы это без труда сделать, необходимо поставить руку на верхний край, слегка ударяя по ней второй рукой.
    Так же следует поступить с остальной площадью стекла.

Качественные лобовые стекла на ваз 2109

Примечание: между уплотнителем и проемом могут остаться чуть заметные зазоры. Это не страшно, так как они могли появиться из-за незначительного смещения стекла. Уже через несколько дней стекло лучше усядется и все зазоры исчезнут сами по себе. А стекло будет стоять совершенно неподвижно.

Желая сэкономить время, можно отогнать машину в автосалон, где цена на работы по замене лобового стекла будет немаленькой. Но, желая сэкономить свои деньги, можно делать ремонтные работы своими руками.
Конечно, перед этим стоит пересмотреть различные фото и видео на эту тему. А если где-нибудь в Интернете попадется и инструкция, пренебрегать ею не стоит.

Так же на нашем ресурсе Вы можете узнать о замене заднего стекла.

Читать еще:  Хендай солярис разрешенная максимальная масса

Замена лобового стекла на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
У большинства людей которые периодически пользуются своим автомобилем, время от времени деформируется лобовое стекло, чаще всего это происходит: от попадания в него камня, пролетавшей мимо птички или от аварии. Лобовое стекло у автомобиля играет очень важную роль, он создаёт дополнительную жесткость кузову автомобиля, что очень положительно сказывается при столкновении.

Примечание!
Оставлять автомобиль без снятого стекла на очень длительное время не рекомендуется, потому что при долгом отсутствии лобового стекла кузов автомобиля может перекосить, конечно же на глаз вы ничего не увидите, но зато это даст о себе знать при установке нового стекла!

Краткое содержание:

Какие еще можно заменить стекла пользуясь этой инструкцией?
Пользуясь этой статьёй, вы сможете точно таким же образом заменить и другие неподвижные стекла на автомобиле «Самарского» семейства, так как их замена осуществляется аналогично, к неподвижным стёклам относят:

  • Переднее лобовое стекло.
  • Заднее стекло багажника.
  • А так же маленькие задние боковые неподвижные стёкла.

Как заменить лобовое стекло, оно же ветровое стекло на ВАЗ 2108-ВАЗ 21099?

Снятие:

Примечание!
Стекло на автомобиле семейства «Самара» крепиться при помощи резинового уплотнителя и поэтому его намного проще снять, в отличии от более современных автомобилей к примеру «ВАЗ 2110» на которых ветровое стекло напрямую вклеено в кузов!

1) Сперва для того чтобы удачно снять старое лобовое стекло, снимите дворники с автомобиля. (Как снять дворники, читайте в статье: «Замена стеклоочистителей»)

2) Теперь с обоих сторон отверните с помощью отвертки винты, которые крепят боковые накладки.

3) И после чего снимите их.

4) Теперь заправьте кромки резинового уплотнителя стекла за кузов.

Примечание!
После того как кромки будут заправлены, из салона нажав на верхние углы стекла, аккуратно выдавите его наружу. Выдавленное ветровое стекло, пусть примет помощник стоящий с наружи!

Установка:

Примечание!
Прежде чем устанавливать новое стекло, просмотрите резиновый уплотнитель на наличие дефектов, по возможности замените его на новый. Но установка нового уплотнителя на стекло будет гораздо труднее, потому что как правило старый уплотнитель более эластичен, в связи с этим его и гораздо легче можно установить на стекло!

1) В начале операции, водой промойте пазы резинового уплотнителя и после чего продуйте его сжатым воздухом, тем самым просушив его полностью от воды.

2) После этого оденьте резиновый уплотнитель на лобовое стекло.

Примечание!
После того как уплотнитель установится, смажьте паз уплотнителя смазкой «WD-40» или что то наподобие её, или же мыльным раствором!

3) Затем воспользуйтесь прочным шнуром или же верёвкой, и вследствие чего рукой или же при помощи отвёртки, вставьте её до упора строго в первый паз уплотнителя, который находится ближе к внутренней части стекла. (Если вы не поняли про какой паз идёт речь, то в таком случае воспроизведите видео-ролик который располагается ниже, и в нём вы всё подробно узнаете)

Примечание!
Когда верёвка будет полностью утоплена в первый паз, обязательно сомкните её таким образом чтобы концы верёвки легли внахлест в самой нижней части стекла!

4) Следом установите стекло совместно с резиновым уплотнителем в проём на своё место. При установки следите за тем чтобы концы верёвки оказались внутри салона.

5) Далее попросите помощника слегка прижимать стекло с внешней стороны к проёму, а вы в это время с внутренней стороны понемногу вытягивайте верёвку из уплотнителя.

Примечание!
Когда начнёте вытягивать верёвку, следите за тем чтобы край уплотнителя перетянулся через ребро проёма. Для большей уверенности следует с внешней стороны прижимать рукой то место, где вы с внутренней вытягиваете верёвку!

Дополнительные видео-материалы:
Снять ветровое стекло с автомобиля не составит большого труда, а вот для того чтобы установить новое стекло на это место потребуется приложить усилия. Ниже мы подготовили видео, в котором подробно описывается весь процесс установки нового стекла.

Важно!
В случае избегания различных травм, лобовое стекло лучше всего снимать совместно с помощником!

Снятие и замена лобового стекла на ВАЗ 2109

Чтобы поменять лобовое стекло на ВАЗ 2109, необходимо приобрести новый прозрачный элемент, подготовить инвентарь, изучить инструкцию по демонтажу старого полотна и установке нового. Замена этого автомобильного элемента потребуется после аварии, а также при наличии многочисленных микротрещин, деформации кузовной части. Вставить стекло своими руками вполне возможно, если учесть основные нюансы процесса.

Необходимые инструменты

Для начала требуется выбрать новое полотно. Мастера рекомендуют останавливаться на двойных стеклах с полимерной прослойкой или однослойным закалённым сталинитом. Требуемый инвентарь, сопутствующие материалы:

  • капроновый шнурок – около 5 метров;
  • молоток из резины;
  • шлиц-отвертка;
  • герметик;
  • антикоррозийное вещество и грунтовка.
Читать еще:  Что будет за езду без техосмотра

Подготовка подразумевает выбор комфортного помещения для работы, также необходимо подобрать инвентарь, приобрести новое стекло и демонтировать старый фрагмент.

Старый уплотнитель можно надеть на стекло или приобрести новый элемент для облегчения работы.

Принцип замены

При замене лобового стекла на автомобиле ВАЗ 2109 необходимо учитывать его размеры. При покупке важно сопоставить артикул автостекла с теми данными, которые указаны на заводском элементе. Размер лобового фрагмента стандартный, как на всех моделях ВАЗ. Правила и нюансы замены:

  1. Уплотнитель-резинка должен плотно встать по всем углам, а сама конструкция войти в боковую, верхнюю и нижнюю стороны рамы.
  2. Монтаж стекла требует установки внутреннего замка. Замочный механизм – важный элемент при установке, по форме он напоминает клин. Его требуется установить по центру, но провода провести по всему периметру.
  3. Предварительно требуется аккуратное снятие конструкции. Важно не повредить рамочную основу.
  4. Если размер немного не подходит, это легко исправить с помощью резинового молотка.
  5. Антикоррозийная обработка элемента и рамы также необходима. Рекомендовано пользоваться модификатором ржавчины и грунтовкой. После просыхания на раму наносится герметик, затем устанавливается уплотнительный материал. Смазываются наружные и внутренние пазы рамы.

Длина шнура из капрона равна размеру автостекла. Лучше приобретать этот материал диаметром не менее 4 мм. Качество шнура проверяется на ощупь, он должен иметь скользкую поверхность. Капрон укладывается в пазы уплотнителя.

Демонтаж уплотнителя

Демонтаж уплотнительного элемента потребуется при замене рамки лобового стекла или самой прозрачной детали. Снятие выполняется из салона, строго по инструкции:

  1. Снимаются стеклоочистители.
  2. Шлицевой отверткой с шириной 10–12 мм поддевается уплотнитель. Инструментом следует работать аккуратно, чтобы не повредить прорезиненный материал, если планируется применять его в будущем. Начинать следует с середины верхнего края. Вдавливая отверткой верхнюю часть, стекло извлекается легко.
  3. Когда часть уплотнительного фрагмента извлечена, автостекло уже будет подвижно. Требуется расширять зону между металлом и уплотнителем.

Когда удастся извлечь большую часть резинки, уже можно будет вытащить стекольную конструкцию.

Снятие старого стекла

Чтобы понять, как снять лобовое вазовское стекло, следует обратиться к такому приспособлению, как стеклодержатели. Прибор с вакуумными присосками позволит провести процесс в ускоренном режиме. Этот инструмент устанавливается по бокам стекла. После фиксации делается рывок вверх. Без помощника в этом процессе не обойтись. Если стеклодержателя не нашлось, поможет отвертка.

Шлиц-отверткой выталкиваются остатки уплотнителя наружу. Помощник должен удерживать стекло, чтобы предотвратить выпадение из рамы. Если работа проводится в одиночку, то можно подстраховаться, постелив мягкий материал на капот автомобиля. Потом стекло выталкивается из салона.

Монтаж лобового стекла

Установка лобового стекла требуется при длительной эксплуатации средства и наличии трещин. Сказывается воздействие агрессивных моющих веществ, перепадов температур, ультрафиолета, осадков, повышенной влажности. Чтобы выяснить, как поставить вазовское автостекло, следует ознакомиться с инструкцией, а также приготовть установочный комплект и пригласить помощника. Монтаж начинается с середины нижнего контура рамки:

  1. Прикладывается уплотнитель к раме.
  2. Укладывается шнур. Свободные концы отправляются внутрь салона. Прокладывается замок и провода.
  3. После укладки уплотнительной ленты вставляется стекло, вытаскивается шнур.

Чтобы стеклянный элемент прочно встал на место, его следует немного пристукивать ладонями. Важно, чтобы остаток шнура вошел в нишу, а уплотнитель нигде не торчал.

После первой поездки на транспорте произойдет окончательная усадка. Последний этап – возврат стеклоочистителей на место.

Как снять и вставить заднее стекло

Снятие заднего стекла проходит по аналогии переднего фрагмента, только извлечение уплотнительной резинки следует начинать не с середины, а с краев в верхней части. После того как лента вытащена по верхнему слою, извлекается автостекло внутрь или наружу. Установка заднего стекла на машину ВАЗ модели 2109 проходит с применением веревки или шнура. Алгоритм действий:

  1. Вставляется веревка в раму до середины, в паз, который будет находиться ближе к наружной стекольной части.
  2. С другой стороны проводится аналогичная операция. Веревочные шнуры должны пересечься. Утопление в паз до упора.
  3. Укладывается автостекло в проем. Конструкция слегка придавливается: не внутрь, а вниз.

Финиш – извлечение веревки. Тянуть ее следует не вертикально, а горизонтально.​ Проводится установка уплотнителя. Его предварительно следует намочить, чтобы он стал мягким. После высыхания материал затвердеет и зафиксирует края стекла.
