Устройство датчика уровня масла

Датчик уровня масла

Прошли времена, когда каждый водитель перед поездкой проверял уровень масла с помощью щупа. Сейчас эта функция возложена на датчик уровня масла. Щуп, правда, остался, но им пользуются в основном при заправке двигателя маслом. Датчик уровня масла также применяется в коробке передач.

На современные легковые автомобили устанавливаются датчики уровня масла нескольких типов: поплавковый, тепловой, ультразвуковой, емкостной.

Датчик уровня масла поплавкового типа самый простой по конструкции. Он представляет собой поплавок, перемещающийся по вертикальной направляющей (трубке). Внутри поплавка расположен магнит, внутри трубки магнитоуправляемый контакт (геркон). Контакт срабатывает при приближении магнита, что соответствует минимальному уровню масла в двигателе. Контакт замыкает цепь управления, в которой формируется предупреждающий сигнал на панели приборов (знакомая всем «лейка»). Датчик срабатывает в фиксированной точке, что ограничивает область его применение на автомобилях.

Наибольшее распространение на автомобилях получил тепловой датчик уровня масла. Чувствительным элементом датчика является проволока, которая кратковременно нагревается до температуры превышающей температуру масла. После отключения питания проволока охлаждается до температуры масла. Уровень масла рассчитывается по времени, которое требуется для охлаждения чувствительного элемента (чем больше масла в картере, тем быстрее охлаждается проволока).

Измерение уровня масла сопровождается еще и измерением его температуры, которое осуществляет датчик температуры. Он встроен в корпус датчика уровня масла. Сигналы от двух датчиков подаются в блок управления двигателем и далее на панель приборов.

Разновидностью теплового датчика является электротермический датчик уровня масла. В основе датчика проволока с высоким температурным коэффициентом сопротивления. Проволока разогревается проходящим через нее током. Общее сопротивление чувствительного элемента зависит от степени погружения проволоки в масло (чем больше погружена проволока, тем ниже сопротивление). Уровень масла определяется по величине напряжения на выходе датчика.

Больше возможностей в измерении уровня масла представляет ультразвуковой датчик. Работа датчика построена на обработке ультразвуковых импульсов, отраженных от поверхности масла. Уровень масла определяется по времени между переданным и отраженным ультразвуковыми сигналами (чем ниже уровень масла, тем больше времени нужно для прохождения сигнала).

Сигналы обрабатываются электронным измерительным блоком и вместе с сигналами датчика температуры масла передаются в блок управления двигателем и далее на индикатор панели приборов. С помощью ультразвукового датчика стала возможной графическая индикация уровня масла.

Для контроля уровня масла используются два способа измерений – статический и динамический. Статическое измерение уровня масла производится на стоящем автомобиле и неработающем двигателе. Измерение запускается при включении зажигания. При нем учитывается положение автомобиля (горизонтальное, наклонное). Динамическое измерение осуществляется при движении автомобиля и учитывает обороты двигателя, продольное и поперечное ускорение, температуру двигателя.

Компания BMW применяет на своих автомобилях датчик уровня и состояния масла. Как следует из названия, датчик контролирует не только уровень масло, но и его состояние. Датчик уровня и состояния масла емкостного типа состоит из двух вертикальных конденсаторов. В качестве электродов каждого из конденсаторов используются две вставленные друг в друга металлические трубки. Между электродами находится моторное масло, которое выполняет функцию диэлектрика. Верхний конденсатор измеряет уровень масла, нижний – его состояние.

При снижении уровня масла изменяется емкость верхнего конденсатора, которая преобразуется в цифровой сигнал и передается в блок управления двигателем. По мере работы двигателя изменяются свойства масла (вязкость, диэлектрическая проницаемость), в результате чего изменяется емкость нижнего конденсатора. Для измерения температуры масла в электронный блок датчика встроен температурный датчик. Уровень масла, его температура и качество определяются непрерывно с момента включения зажигания.

С помощью датчика уровня и состояния масла реализована эксплуатация автомобиля по фактическому состоянию, а не по пробегу (сроку) как в большинстве современных автомобилей. Это условие позволяет максимально эффективно использовать моторное масло, а также сократить эксплуатационные затраты.

Датчик давления масла: виды,устройство,назначение,фото,видео.

Работа двигателя автомобиля невозможна без масляной системы. Она необходима для подачи масла к трущимся деталям мотора, что позволяет снизить их износ, а также охладить для предотвращения перегрева. Каждый водитель знает, что необходимо следить за уровнем и качеством масла в двигателе, но некоторые забывают о еще одном немаловажном показателе работы масляной системы – давлении.
Система механизмов в масляной системе поддерживает его давление в процессе работы мотора. За счет этого смазочные вещества добираются до всех важных элементов двигателя, воздействуя на них необходимым образом.

Проверить уровень масла в моторе можно при помощи щупа, а для контроля давления используются специальные датчики. При их выходе из строя водитель перестанет понимать, создается ли достаточное давление в масляной системе, и смазываются ли необходимым образом детали мотора. Это может привести к серьезным проблемам, вплоть до выхода из строя двигателя, поэтому важно в кратчайшие сроки заменить датчики давления, если они оказались неисправны.

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Принцип работы

Аварийный автоприбор, как у машин Форд Фокус и Транзит, Нексия или Опель Корса, работает при помощи мембранного механизма. Внутри датчика есть специальная мембрана, которая реагирует на самые незначительные изменения в уровне масла. Когда двигатель только включается, в системе нет давления масла, и контактные клеммы извещателя находятся в замкнутом состоянии. На приборной панели загорается лампа, сообщая об исправности системы и её готовности к работе. Когда двигатель заводится и нагревается, давление масла возрастает, жидкость воздействует на мембрану, а она выключает лампу.

Читать еще:  Сонник следит кто то за мной

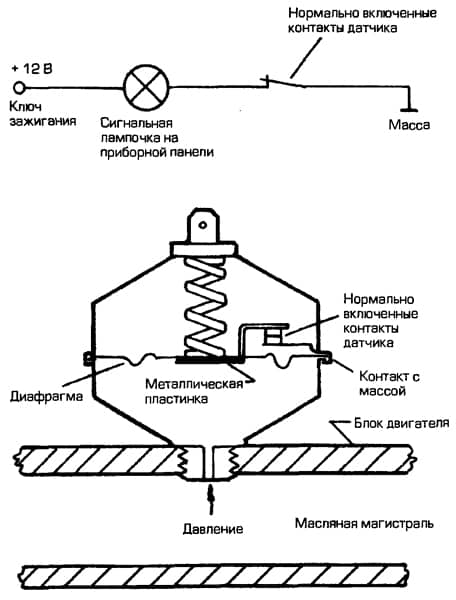

Фото – принцип работы датчика давления масла

Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Если во время работы авто, сигнализатор на панели приборов горит, это говорит о том, что давление очень мало.

Контрольный датчик устроен немного по-другому. Он оснащен ползунком, который соединен с пластиной при помощи специальной нити. К ползунку подведен провод, который подключен к мембране контроля давления масла. Как только уровень масла падает или поднимается, мембрана изменяет свое положение и при помощи механизма двигается стрелка на стрелочном мониторе. Этот прибор используется для контроля падения уровня в настоящий момент, часто он не оснащен сигнальной лампой.

ВИДЫ ДАТЧИКОВ ДАВЛЕНИЯ МАСЛА

В автомобильной индустрии нашли применение два вида датчиков давления масла: Электронный, который часто называют аварийным. Он способен работать в двух режимах: да/нет. То есть, точных показателей от такого датчика добиться нельзя, и его задача сигнализировать водителю, что полностью пропало давление масла в двигателе. Механический. В отличие от электронного, он позволяет точно определить давление масла, о чем водитель информируется стрелочной шкалой на панели приборов. В некоторых автомобилях используются одновременно два типа датчиков, что позволяет водителям контролировать точное давление масла и мгновенно реагировать на ситуацию, если оно упало до нуля.

НЕИСПРАВНОСТИ

  • Остаточная деформация биметаллических пластин, что впоследствии приводит к неверным показаниям.
  • Выход из строя нагревательного элемента биметаллической пластины.
  • Появление паразитного сопротивления (окислы, надрывы проводов), влияющего на точность показаний резистивных устройств.
  • Засорение канала подвода масла.
  • Повреждение мембраны.
  • Износ резистивного слоя.
  • Неисправность реле датчика аварийного давления масла. Реле устанавливается на некоторых автомобилях и предназначено для включения зуммера при недостаточном давлении масла на определенных оборотах двигателя (к примеру, зуммер может срабатывать, только когда обороты поднимутся выше 1600).

ПРОВЕРКА ВЕРНОСТИ ПОКАЗАНИЙ

Единственный способ убедится в работоспособности устройства – подключить вместо него механический измеритель.

При желании можно установить дополнительное устройство, использовав для крепления переходник с отверстиями под два датчика. Так вы сможете проверить, при каком давлении загорается сигнальная лампочка либо срабатывает зуммер.

Добиться точности показаний измерителей резистивного типа от отечественных производителей часто неоправданно сложно. Но обязательно нужно следить за исправностью датчика критического давления, зажигающего лампу на приборной панели, так как в экстренной ситуации это может спасти ваш двигатель от гибели.

Где находится?

По поводу размещения датчика, определенное сказать что-то сложно. Понятно, что по логике он должен находиться в блоке цилиндров, но где именно, вот в чем вопрос. Общих характеристик, где искать этот датчик, у машин мало. Лучше ориентироваться на книжку по эксплуатации. Например, не редко производители монтируют его за головкой блока цилиндров, в районе кожуха ГРМ или на блоке распредвала, на Ладах он там размещается. На иномарках, зачастую устанавливают где-то внизу или посередине мотора, в районе масляного фильтра или насоса, в картере (характерно для моделей Мерседес). На фото: датчик давления масла ВАЗ 2115 пропускает масло. Требуется замена датчика Кстати, не забывайте, что на большинстве иномарок, датчиков может быть несколько, в таких случаях их располагают по такой схеме: один перед масляным насосом, другой где-то за ним. В общем, зависит от модели машины, читайте мануалы, так сходу сложно сказать, где конкретно он может находиться.

Какие бывают и как работают датчики системы смазки двигателя

Для корректной работы системы смазки двигателя применяется целый комплекс датчиков. Они позволяют контролировать уровень (объем), давление, качество (степень загрязненности) и температуру моторного масла. В современных автомобилях используются как механические, так и электрические (электронные) датчики. Их основной задачей является фиксирование любых отклонений состояния системы от нормальных параметров и подача соответствующей информации на индикаторы приборной панели автомобиля.

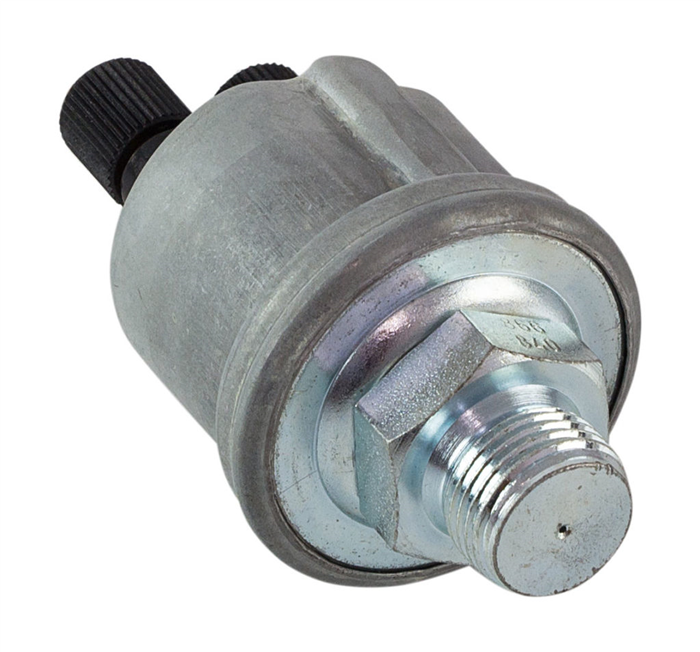

Назначение и устройство датчика давления масла

Датчики давления масла являются одними из самых значимых в системе. Они одними из первых реагируют на возникновение мельчайших неисправностей в работе двигателя. Датчики давления могут располагаться в разных местах: вблизи головки блока цилиндров, возле ремня ГРM, рядом с масляным насосом, на кронштейнах до фильтра и т.д.

В различных типах двигателей может быть один или два датчика давления масла.

Первый — аварийный (низкого давления), который определяет, есть ли давление в системе, и при его отсутствии сигнализирует включением контрольной лампы неисправности на приборной панели автомобиля.

Второй — контрольный, или абсолютного давления.

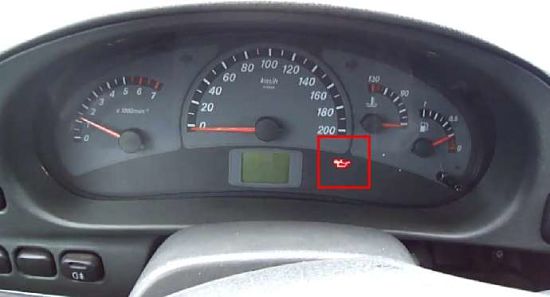

Если на приборной панели автомобиля загорелась «красная масленка» — дальнейшее движение на автомобиле запрещено! Игнорирование этого требования может грозить серьезными неприятностями в виде капитального ремонта двигателя.

Автомобилистам на заметку. Контрольные лампы на приборной панели не просто так имеют разные цвета. Любые индикаторы неисправности красного цвета запрещают дальнейшее движение автомобиля. Желтые индикаторы говорят о том, что нужно обратиться в сервис в ближайшее время.

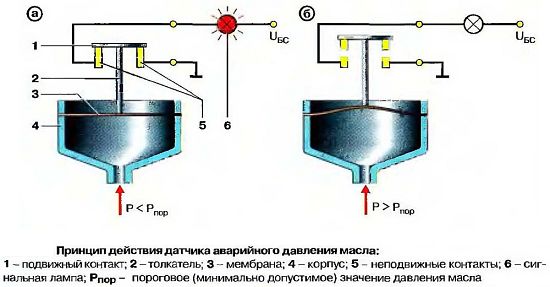

Принцип работы аварийного датчика

Это обязательный тип датчика для всех автомобилей. Конструктивно он очень прост и состоит из следующих элементов:

Аварийный датчик и лампа индикатора включены в общую электрическую цепь. Когда двигатель выключен и давления нет, мембрана находится в прямом положении, контакты цепи замкнуты, а толкатель полностью задвинут. В момент запуска двигателя на электронный датчик подается напряжение, и лампочка на приборной панели загорается на некоторое время, пока в системе не установится нужный уровень давления масла.

Оно воздействует на мембрану, которая перемещает толкатель и размыкает контакты цепи. При падении давления в системе смазки мембрана вновь выпрямляется, и цепь замыкается, включая лампочку-индикатор.

Читать еще:  Стоит ли покупать дорогой автомобиль

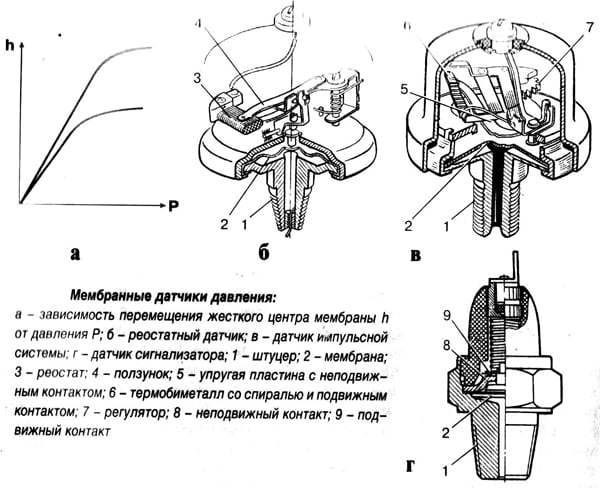

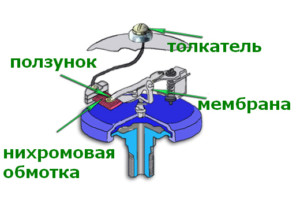

Как работает датчик абсолютного давления

Он представляет собой аналоговый прибор, отображающий текущий показатель давления в системе при помощи указателя стрелочного типа. Конструктивно типовой механический датчик для снятия показаний давления масла состоит из:

  • корпуса;
  • мембраны (диафрагмы);
  • толкателя;
  • ползунка;
  • нихромовой обмотки.

Датчики абсолютного давления могут быть реостатными или импульсными. В первом случае его электрическая часть — это фактически реостат. При работе двигателя в системе смазки возникает давление, воздействующее на мембрану и, как следствие, толкатель изменяет положение ползунка, расположенного на пластине с обмоткой из нихромовой проволоки. Это приводит к изменению сопротивления и перемещению стрелки аналогового индикатора.

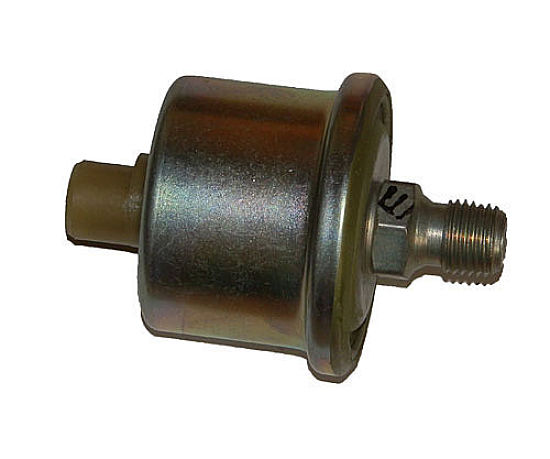

Реостатный датчик абсолютного давления масла

Импульсные датчики оснащены термобиметаллической пластиной, а их преобразователь состоит из двух контактов: верхнего — пластина со спиралью, соединенная со стрелкой индикатора, и нижнего. Последний контактирует с диафрагмой датчика и замкнут на массу (заземление на корпус автомобиля). Через верхний и нижний контакты преобразователя протекает ток, нагревающий его верхнюю пластину и провоцирующий изменение положения стрелки. Биметаллическая пластина в датчике также деформируется и размыкает контакты до момента охлаждения. Это обеспечивает постоянное замыкание и размыкание цепи. Различный уровень давления в системе смазки оказывает определенное воздействие на нижний контакт и изменяет время размыкания цепи (остывание пластины). В результате на электронный блок управления, а далее на стрелочный указатель подается различная величина тока, которая и определяет текущее показание давления.

Датчик уровня масла, или электронный щуп

В последнее время все больше автопроизводителей отказываются от использования классического щупа для проверки уровня масла в двигателе в пользу электронных датчиков.

Датчик уровня масла (иногда его еще называют электронный щуп) в автоматическом режиме контролирует уровень в процессе эксплуатации автомобиля и отправляет показания на приборную панель водителю. Как правило, он расположен в нижней части двигателя, на поддоне или вблизи масляного фильтра.

Датчик уровня и температуры масла

Конструктивно датчики уровня масла разделяются на следующие типы:

  • Механический, или поплавковый. Он состоит из поплавка, оснащенного постоянным магнитом, и вертикально ориентированной трубки с герконом. При изменении объема масла поплавок перемещается вдоль трубки и при достижении минимального уровня геркон замыкает цепь и подает напряжение на соответствующую лампу-индикатор на приборной панели.
  • Тепловой. В основе этого прибора используется термочувствительная проволока, на которую подается небольшое напряжение для разогрева. После достижения заданной температуры напряжение отключается и проволока охлаждается до температуры масла. В зависимости от того, сколько времени при этом проходит, определяется объем масла в системе и подается соответствующий сигнал.
  • Электротермический. Этот тип датчиков является подвидом теплового. В его конструкции также использована проволока, изменяющая сопротивление в зависимости от температуры нагрева. При погружении такой проволоки в моторное масло ее сопротивление снижается, что позволяет определять объем масла в системе по величине выходного напряжения. Если уровень масла низкий, датчик подает сигнал блоку управления, который сопоставляет его с данными о температуре смазки и сигнализирует включением индикатора.
  • Ультразвуковой. Он представляет собой источник ультразвуковых импульсов, направленных в поддон картера. Отражаясь от поверхности масла, такие импульсы возвращаются на приемник. Время прохождения сигнала от момента отправки, до его возврата и определяет количество масла.

Как устроен датчик температуры масла

Датчик контроля температуры моторного масла — необязательный элемент системы смазки. Его главной задачей является измерение уровня нагрева масла и передачи соответствующих данных на индикатор приборной панели. Последний может быть электронным (цифровым) или механическим (стрелочным).

При различных температурах масло меняет свои физические свойства, что влияет на работу двигателя и показания других датчиков. Например, холодное масло обладает меньшей текучестью, что должно учитываться при получении данных об уровне масла. Если же моторное масло достигает температуры более 130°C, оно начинает гореть, что может привести к значительному снижению его качества.

Определить, где находится датчик температуры моторного масла, не сложно — чаще всего он устанавливается непосредственно в картере двигателя. В некоторых моделях автомобилей он объединен с датчиком уровня масла. В основе работы температурного датчика лежит использование свойств полупроводникового терморезистора.

При нагреве уменьшается его сопротивление, что изменяет величину напряжения на выходе, которое подается к электронному блоку управления. Анализируя полученные данные, ЭБУ соответственно заданным заранее параметрам настройки (коэффициентам) передает информацию на приборную панель.

Особенности работы датчика качества масла

Датчик, определяющий качество масла в двигателе, также является опциональным. Однако, поскольку при работе мотора в масло неизбежно попадают различные загрязнения (охлаждающая жидкость, продукты износа, нагар и т.д.), фактический срок его эксплуатации снижается, и ориентироваться на рекомендации производителя по срокам замены не всегда правильно.

Датчик качества масла в двигателе

Принцип работы датчика контроля качества моторного масла базируется на измерении диэлектрической проницаемости среды, которая изменяется в зависимости от химического состава. Именно поэтому он располагается таким образом, чтобы быть частично погруженным в масло. Наиболее часто это участок находится между фильтром и блоком цилиндров.

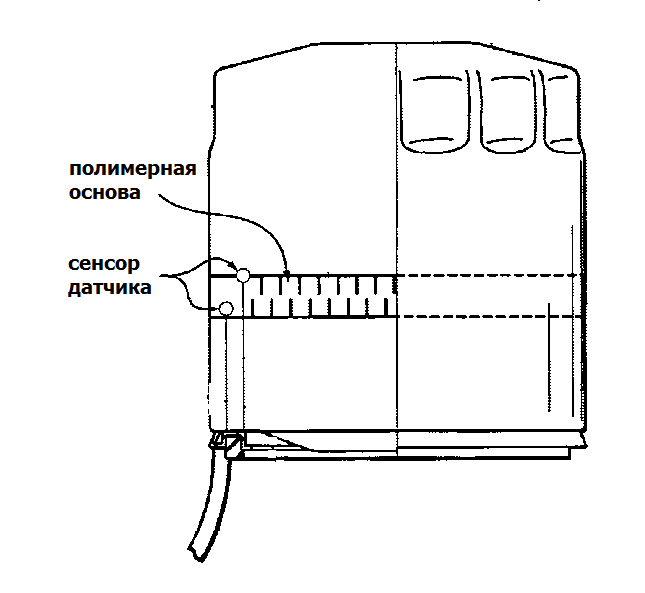

Конструктивно датчик для контроля качества масла представляет собой подложку из полимеров, на которую нанесены полосы из меди (электроды). Они попарно направлены навстречу друг к другу, образуя в каждой паре отдельный датчик. Это позволяет получать максимально корректную информацию. Половина электродов погружена в масло, которое обладает диэлектрическими свойствами, заставляя работать пластины как конденсатор. На встречных электродах формируется ток, поступающий на усилитель. Последний, исходя из величины тока, подает на ЭБУ автомобиля определенное напряжение, где происходит его сравнение с эталонной величиной. В зависимости от полученного результата контроллер может выдать сообщение о низком качестве масла на приборную панель.

Правильная работа датчиков системы смазки и контроль за состоянием масла обеспечивает правильную работу и увеличение срока службы двигателя, но главное — безопасность и комфорт эксплуатации автомобиля. Как и остальные детали, они требуют регулярного технического осмотра, проверки исправности, а также соответствующей замены при обнаружении поломки.

Датчик давления масла в двигателе

Любой двигатель внутреннего сгорания требует постоянной смазки, за что отвечает масляная система. Через нее моторное масло попадает к движущимся и трущимся узлам мотора, снижая их износ и одновременно охлаждая механизм. Контроль её работы и состояния осуществляет датчик давления масла. Давление — ключевой фактор исправности системы моторной смазки. За счет давления масло доставляется ко всем нужным узлам, а его падение сигнализирует о наступивших проблемах, которые нужно как можно быстрее решать.

Читать еще:  Что делать если запотел счетчик горячей воды

Когда срабатывает датчик давления масла (ДДМ)

Это устройство призвано сообщить о неисправностях, возникших в системе смазки двигателя. Датчик аварийного давления масла сигнализирует о таких проблемах:

  1. падение уровня моторной смазки;
  2. загрязнение масла сажей, металлической стружкой и т.д.;
  3. о последствиях перегрева двигателя;
  4. попадание в систему охлаждающей жидкости.
    Если загорается лампочка давления масла, водитель может на ранней стадии провести диагностику и устранить поломку.

Виды датчиков

Классификация датчиков масла производится по принципу их работы. Выделяют два основных вида этих устройств:

  1. Датчики сигнализации сниженного давления, подающие сигнал на лампу, которая загорается на панели приборов при критическом снижении уровня смазки в двигателе.
  2. Датчики-измерители давления моторной смазки, показывающие текущий показатель, отображаемый на приборной панели на цифровом или стрелочном указателе.

Механическая конструкция

Механический датчик давления в настоящее время практически не используется. Он состоит из двух частей – мембранной и измерительной. Они связаны между собой трубкой, заполненной маслом. После запуска двигателя давление масла возрастает и мембрана прогибается. Она смещается, заставляя двигаться шток измерительной части прибора. Это движение через специальный механизм передается на стрелку аналоговой шкалы датчика, в результате чего водитель видит текущий показатель давления масла в системе.

Эти датчики громоздки, при этом существуют проблемы с их точностью, например, при термическом расширении масла. Тем не менее на основе таких приборов разработаны диагностические поверенные манометры, с помощью которых можно проконтролировать реальное давление в системе смазки двигателя.

Электрические и электронные

Электрический или электронный датчик давления масла устанавливается на подавляющее большинство современных автомобилей. Между этими двумя типами существуют отличия:

  1. Электронный или аварийный датчик давления работает в виде логического элемента в режиме да или нет. Если он загорается при работающем двигателе – это сигнал для водителя, что давление опустилось ниже допустимой нормы.

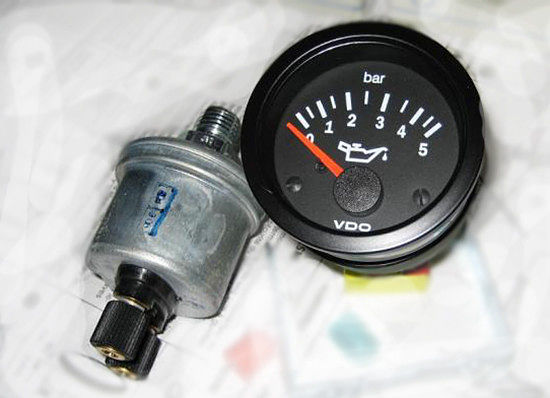

  2. Электрический или контрольный датчик масла по аналогии с механическим показывает давление масла в двигателе в режиме реального времени. Все данные выводятся на табло или стрелочный указатель.

В некоторых автомобилях, например, мощных тягачах или спортивных моделях, параллельно устанавливаются оба датчика, чтобы водитель мог отслеживать состояние двигателя и вовремя реагировать на масляное голодание, а в момент критического падения давления сразу остановиться, чтобы избежать поломки мотора.

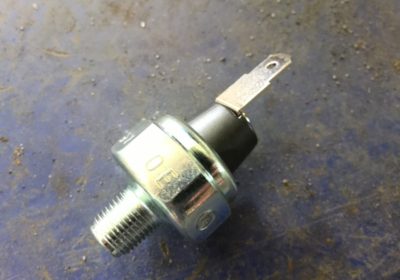

Аварийный датчик представляет собой мембранный механизм с металлическим штоком, которому крепится контакт. Второй контакт неподвижно крепится к корпусу датчика. Когда двигатель не работает, они находятся в замкнутом положении и лампа на панели приборов горит. После запуска давление возрастает, и мембрана выгибается под давлением моторного масла, шток начинает двигаться и цепь размыкается – индикатор на панели приборов гаснет. Если же давления не хватает, чтобы выгнуть мембрану, цепь не размыкается и лампа продолжает гореть.

Принцип действия контрольного похож – он тоже работает от мембраны, выгибающейся под давлением масла. Но к ней через подвижный механизм присоединяется ползунок, двигающийся по реостату, изменяя сопротивление и силу тока в цепи. В зависимости от этого измерительная часть датчика выдает текущее давление масла в смазочной системе двигателя. Иногда вместо реостата в таких устройствах используются полупроводниковые или биметаллические преобразователи, но принцип их работы остается неизменным и зависит от движения мембраны.

Возможные неисправности

Если сработал датчик аварийного давления масла, не нужно впадать в панику, очень часто проблема кроется в самом приборе, который нужно будет проверить. Чаще всего встречаются такие неисправности датчиков:

  • повреждение мембраны, поэтому давление в ней не совпадает с рабочим давлением масла в двигателе;
  • засорение масляных каналов, ведущих к датчику;
  • износ слоя сопротивления на резисторе;
  • повреждение проводки, приводящее к появлению паразитного сопротивления;
  • деформация биметаллических пластин или повреждение их нагревательного элемента.
    Некоторые автомобили оборудуются специальным реле, через которое включается зуммер, сигнализирующий о критическом давлении масла на определенных оборотах, например, после 1500 об/мин. Его выход из строя тоже может искажать данные.

На разных моделях датчики давления масла устанавливаются в различных местах, но обязательно в блоке цилиндров, врезаясь в один из каналов смазочной системы двигателя. Поэтому лучше всего сразу изучить эксплуатационную книжку, где указывается расположение этого устройства.

Если такой информации нет, нужно внимательно осмотреть блок цилиндров, к нему обязательно будет подходить как минимум один провод. Аварийные датчики чаще устанавливаются сверху в головке блока цилиндров, а контрольные снизу, в блоке, часто возле масляного фильтра, хотя существуют и другие варианты установки.

Проверка исправности датчика давления

Если загорелся или начал мерцать индикатор масла, нужно проверить датчик давления, часто он бывает причиной проблемы.

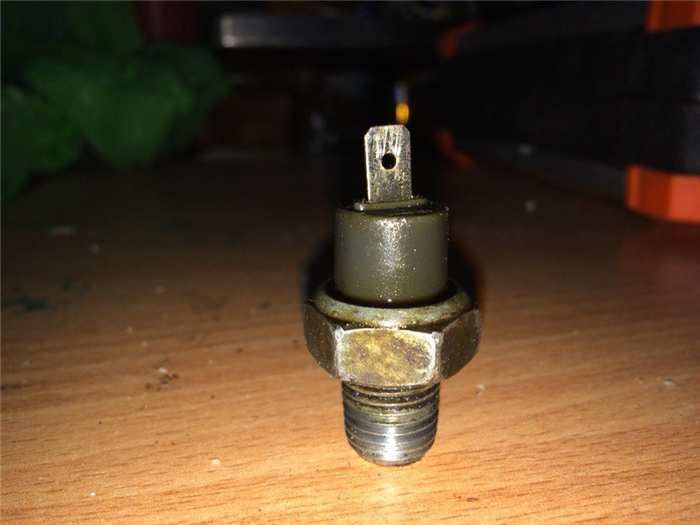

Датчик нужно тщательно осмотреть, если вокруг него есть потеки смазки, вероятнее всего повредилась мембрана, соответственно, шток не размыкает цепь индикатора, и он продолжает гореть или мерцать. Далее он выкручивается ключом и тщательно очищается.

Видео: Как проверить датчик аварийного давления масла

Для диагностики потребуется обычный насос и мультиметр, настроенный в режим омметра. Штуцер датчика нужно присоединить к насосу, его клемму к плюсу омметра, а минусовую закоротить на корпус. При этом прибор должен показать некоторое электрическое сопротивление.

После требуется несколько качков насосом, при этом омметр должен показать разрыв цепи, то есть сопротивление должно достигнуть бесконечности. В этом случае – датчик исправен, если этого нет, он требует замены. После установки нового датчика заводится двигатель, и индикация пропадает. Если она остается, нужно искать причины в неисправности мотора.

Диагностировать состояние контрольного датчика труднее, поскольку насосом сложно регулировать показатели давления. Для этого в крепление под датчик устанавливается специальная вставка на два выхода. В них вставляется сам датчик и аналоговый манометр, специально поверенный. После запуска двигателя сравните показатели этих двух приборов и сделайте вывод об исправности устройства.
