Установка замка зажигания дэу нексия

Замена замка зажигания Daewoo Nexia своими руками

Очень неприятно, когда любимая машина преподносит неожиданные сюрпризы, например, отказывается заводиться, когда момент совсем не подходящий. Такая неприятность может случиться с вами в дороге и быть абсолютно непредсказуема, т.к видимых признаков неисправностей может и не быть.

Конструкционные особенности замка зажигания автомобиля Daewoo Nexia

Заводом-изготовителем компании Daewoo предусмотрена установка на модели Nexia замка зажигания или выключателя, который характеризуется как механическое запорное устройство с электрической контактной группой. Местом его расположения обозначено низ колонки под рулевым колесом.

Как сделать замену замка зажигания Daewoo Nexia своими руками?

  1. Отключите отрицательную клемму с аккумуляторной батареи. Воспользуйтесь крестовой отверткой для откручивания винтов, которые крепят пластиковые кожухи на рулевой колонке и снимите две его половинки.
  2. Снимите разъемы, подходящие к контактной группе. Воспользуйтесь тонкой короткой отверткой для откручивания фиксирующего винта, который располагается на внутренней стороне замка зажигания, учтите, что его доступность ограничена.
  3. Причиной неисправности может стать поломка хвостовика на личинке самого замка. Вытащите личинку, для этого пригодится проволока или штырь с подходящим диаметром, около 2-3 мм, загните его под прямым углом, используя шестигранник, и нажмите через отверстие на фиксатор. Одновременно поверните ключ во второе положение. Если все сделано правильно, то это позволит личинке самостоятельно выйти из корпуса на пять миллиметров, вам останется только извлечь ее. Снимать замок зажигания в сборе с личинкой не рекомендуется, т.к это очень трудоемкий процесс, вам придется снимать всю рулевую колонку, чтобы получить возможность добраться до болтов ее крепления.
  4. Если вы заранее не позаботились о приобретении нужных комплектующих, то на данном этапе можно запросто доехать до ближайшего автомобильного магазина или рынка и купить требующие замены запчасти. Запустить заглушить автомобиль можно при помощи контактной группы и отвертки.
  5. Как правило, есть два способа решения сложившейся проблемы. В первом случае вы можете купить и заменить только личинку для замка зажигания. Такой вариант довольно распространен и является самым дешевым и быстрым, но при этом возникнет необходимость всегда носить с собой два ключа, т.к ключ от зажигания будет отличаться от ключа, с помощью которого открываются двери и багажник. Во втором случае, можно приобрести набор личинок, в который будут входить личинки замка зажигания, багажника и передних дверей. Процесс замены в таком варианте окажется более трудоемким и обойдется несколько дороже, зато вы будете иметь один ключ для всего. Какой способ выбрать, решать только вам.
  6. Сборка осуществляется в обратном порядке. Вставьте новую личинку внутрь корпуса замка зажигания, вместе с ключом, находящемся в положении 2, при этом одновременно утопите проволокой фиксатор. Самое важное, это не наткнуться на дешевую китайскую подделку личинки, т.к если пытаться установить ее в корпус замка, то возникнет проблема, вы просто не сможете этого сделать, она туда не войдет. Остальные варианты производителей личинок вполне качественны и спокойно выдерживают замену, устанавливаются с первого раза, как заводские.

Полезно знать…

Если вы хотите сэкономить и купить только саму личинку, и при этом чтобы остался только один ключ, то есть еще один вариант, о котором полезно знать. Он будет заключаться во взаимозаменяемости секретов между старой и новой личинкой замка зажигания.

  1. Проверните личинку, точнее ее внутреннюю часть до упора фиксатора, нажмите на него отверткой и выведите из зацепления. Будьте очень осторожны, выполняя эту процедуру, т.к фиксатор и пружинка могут отскочить и потеряться. На противоположной стороне личинки так же присутствует язычок-фиксатор, за ним тоже следует приглядывать и беречь от потери.
  2. По аналогии необходимо предпринять те же действия с новой личинкой.
  3. Сравните между собой размеры секретов.
  4. Если секреты одинаковы, можете приступать к их замене. Меняйте каждый секрет по очереди и смотрите, не перепутайте месторасположения каждого из них, при неправильном положении хотя бы одного, ключ личинки уже не провернется.
  5. Если секреты новой личинки будут отличаться по размеру, то вам придется заменить ее одним из способов, описанных ранее.

Как самостоятельно заменить замок зажигания в сборе?

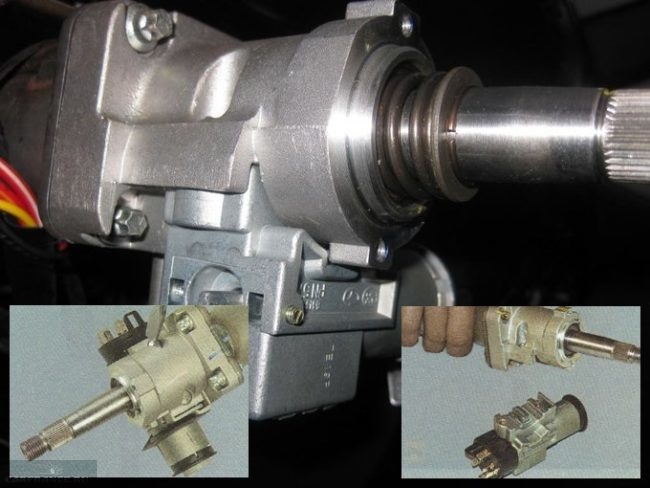

Местом установки замка зажигания является рулевая колонка, крепится он на два болта, для его замены потребуется снятие колонки, а болты придется высверлить. Пригодится молоток и зубило.

  1. Снимите с машины рулевую колонку.
  2. Выкрутите болт, крепящий выключатель, наносите молотком удары по зубилу по касательной в направлении обратном ходу часовой стрелки.
  3. По аналогии выкрутите второй болт и извлеките корпус замка зажигания в сборе.
  4. Новый замок установите в обратной последовательности, болты потребуются новые, моментом их затяжки будет до срезания головки.

Как заменить контактную группу на замке зажигания Daewoo Nexia своими руками?

  1. Если обнаружена неисправность контактной группы, то работы по ее замене не потребуют снятия замка зажигания в сборе. Для работ вам необходимо две отвертки, крестовая и плоская.
  2. Отключите отрицательную клемму аккумулятора.
  3. Открутите два винта, которые соединяют две части пластикового корпуса рулевой колонки.
  4. С помощью отвертки снимите заглушку.
  5. Снимите верхний кожух колонки. Затем, открутив 4 винта крепления нижнего кожуха, удалите резиновое уплотнительное кольцо и извлеките его.
  6. Отключите колодку со жгутами проводов, вставьте в замок ключ и установите его во второе положение.
  7. Выкрутите винт для фиксации.
  8. Снимите контактную группу с замка.
  9. Установка контактной группы и остальных снятых деталей осуществляется в обратной последовательности.
Читать еще:  Уз отпугиватель грызунов отзывы

Это интересно…

Если произошла ситуация, когда ваша машина не завелась при повороте ключа зажигания, то все равно можно запустить двигатель. Необходимо оставить ключ во втором положении, поставьте автомобиль на стояночный рычаг, поставьте рычаг переключения передач на нейтральную скорость и откройте капот. Воспользуйтесь куском проволоки и подсоедините ее одним концом к плюсовой аккумуляторной клемме, а вторым – к малой клемме втягивающего стартерного реле. Двигатель запустится, и у вас будет возможность добраться до гаража или ближайшего автомобильного сервиса.

Установка замка зажигания дэу нексия

Модель Nexia – пожалуй, один из наиболее распространенных видов автомобиля на российских дорогах. Компания Daewoo выпускает автомобили эконом-класса с достаточно широким функционалом, недорогими автозапчастями, что выгодно для вождения по российским дорогам. Проблема такого характера, как поломка, замена замка зажигания Нексии нечасто встречается. Даже учитывая, что электрика у этих автомобилей – самое проблемное место. Замена не требует особых навыков, важна лишь внимательность, концентрация. Рядовой автовладелец вполне способен самостоятельно выполнить ремонт, не прибегая к услугам квалифицированных автомехаников.

Ключевой момент! Прежде чем осуществляется замена замка зажигания на Дэу Нексия важно определить причину поломки. Причиной может стать, вышедшая из строя личинка электромеханизма или его контактная группа.

Вышеперечисленные запчасти подлежат замене, стоят недорого, посему о ремонте можете не переживать. Конструкция имеет очень маленькие части, которые несложно потерять; к вопросу надлежит подойти, предварительно подготовив необходимые инструменты, хорошо освещаемую площадку.

В ходе ремонта понадобятся:

  • плоская, крестовая отвертки;
  • прямая тонкая спица или толстая игла;
  • гаечные ключи 10мм, 12мм.

Демонтаж

Сперва требуется снятие старого замка, чтобы установить технически-исправный. Это делается в несколько этапов:

  1. Работу начните со съема клеммы с аккумулятора, используя ключ на десять. Крестовой отверткой откручиваются винты крепления кожуха рулевой колонки. Для доступа к верхним винтам поворачивайте руль. Рулевое колесо можете снять вовсе, но это не обязательно.

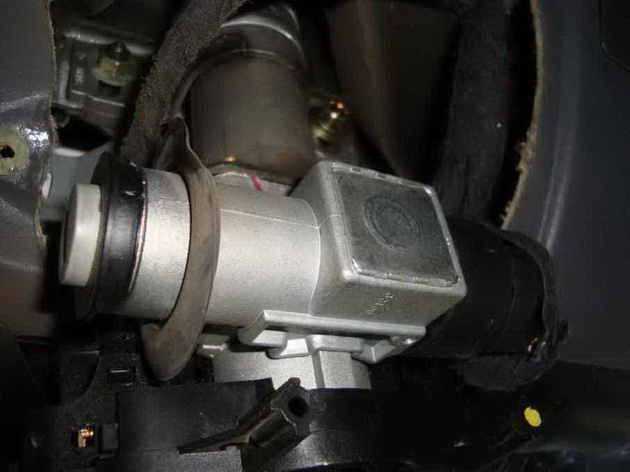

  2. После снятия подрулевой облицовки открывается доступ к нужному нам электромеханизму. До того, как снять замок зажигания на Дэу Нексия, следует отключить от него контактную группу. Воспользовавшись крестовой отверткой, открутите крепящий винт, максимально аккуратно удалите контактную группу, которая выглядит, как два небольших кольца.
  3. Произведите демонтаж личинки: открутите крепящие болты с замка при помощи отвертки, сбейте его несильными ударами.
  4. При разборе конструкции необходимо проверить состояние контактной группы, поскольку причина неисправности может оказаться в ней. В таком случае проведите замену элемента.

Когда неисправный механизм снят, приступайте к установке нового.

Монтаж

Установив причину поломки, отправляйтесь по магазинам. Помните: для автомашин разных годов выпуска либо собранных в разных странах, предусмотрены определенные варианты замков. Рекомендуем использовать Вин-номер с целью определения типа механизма. Не забудьте приобрести новые винты для закрепления элементов, поскольку они являются несъемными.

Чтобы вставить новый замок на автомобиле Daewoo Nexia, придется совершить ряд действий, как при демонтаже, но с обратной последовательностью.

  1. Устанавливаем замок на посадочное место, надежно фиксируем болты.
  2. Контактную группу с помощью винта подключаем к замку.
  3. Закрепляем подрулевую обшивку. Доступ к верхним отверстиям крепежных винтов возможен при прокручивании руля.
  4. Прикручиваем аккумуляторную клемму.

Резюме

До того, как поменять замок зажигания на Дэу Нексия, стоит учесть, что могут возникнуть некоторые неудобства. Невозможно одним и тем же ключом запустить двигатель и открыть двери либо багажник. Старый будет выполнять функцию открытия дверей, багажника, а новым будете заводить автомобиль. Если вы не готовы пользоваться двумя разными ключами, то стоит поменять все замочные механизмы сразу. Это тоже реально сделать без постороннего вмешательства потому, что остальные замки демонтировать легче.

Вариант замены секрета нового замка подходит не всегда. Для выполнения нужна аккуратность, возможно, технические знания: велика вероятность, что в процессе демонтажа повредится пластиковое декоративное кольцо, поцарапается металлическое защитное кольцо, фиксирующие личинку в конструкции.

Процедура проводится так:

  1. Вставляется ключ в замочную скважину, поворачивается по ходу разблокировки, вдавливается в отверстие проволокой или спицей. Когда личинка выйдет на 5мм, извлеките ее подручными средствами. Если перепутать секреты, электромеханизм работать перестанет.
  2. В самой личинке есть шплинт, фиксируемый пружинкой. Чтобы его вытащить, нужно надавить, ключом повернуть в сторону зажигания. Шплинт освобождается от фиксаторов, вылетает, так как на него действует пружина.
  3. Теперь имеется возможность настроить секрет в соответствии со старым замком.
Читать еще:  Схема автомобиля вид сверху

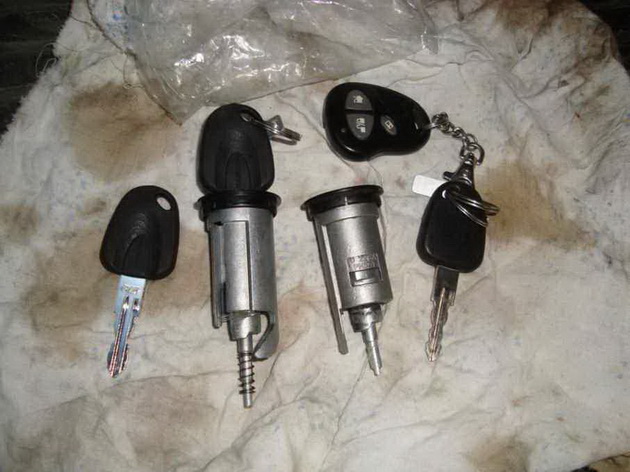

На автомобиле Daewoo Nexia ключ от замка зажигания открывает двери и багажник. Соответственно при замене механизма данная функция будет утеряна. Водителю придется пользоваться двумя ключами, что не слишком удобно и нередко приводит к путанице. Проблема решается двумя способами:

  • Приобретением нового комплекта личинок для замка зажигания, дверей и багажники и установкой их на место прежних.
  • Заменой поврежденного сердечника (плага) замка новым с сохранением старого механизма секретности.

Второй вариант возможен, если удастся приобрести оригинальные запчасти, личинки китайского производства не входят в корпус, и подогнать их не получится. Последовательность действий по замене замка зажигания:

  1. Вставляем ключ и поворачиваем его до упора по часовой стрелке.
  2. При помощи подходящей по размеру отвертки, спицы или куска проволоки утапливаем фиксатор, это позволит личинке выйти из корпуса примерно на 5 мм. При выполнении данного действия следует быть осторожным, чтобы подпружиненная деталь не «вылетела» из гнезда и не потерялась.
  3. Сердечник с механизмом секретности с особой осторожностью извлекаем из корпуса.
  4. Описанным способом разбираем новую личинку.

Теперь необходимо поменять в новом сердечнике все фигурные рамки и пружинки, из которых состоит механизм секретности замка зажигания. Сделать это можно только в том случае если их количество и наружные размеры совпадают. При выполнении манипуляций с устройствами нужно быть очень внимательным и осмотрительным. Не следует разбирать полностью оба механизма и пытаться собрать из двух узлов один. Мастера рекомендуют действовать так:

  • Из крайней прорези нового замка вынимаем пластину и откладываем в сторону.
  • Из посадочного места с аналогичной позицией старого узла вытаскиваем деталь.
  • Теперь ее нужно вставить в освобожденную прорезь нового корпуса до упора.
  • Теперь ее нужно вставить в освобожденную прорезь нового корпуса до упора.

Предупреждение! Любая ошибка при замене пластин в новом механизме замка зажигания, сделает невозможным его использование. Если все выполнено правильно, то производим сборку узла в обратном порядке. Фиксатор, аккуратно отжимается подходящим предметом, в корпус вводится перебранная личинка до упора.

Для обеспечения мягкой работы узла на него нужно нанести небольшое количество силиконовой смазки. После сборки замка зажигания несколько раз проворачиваем механизм до упора и обратно, при выполнении данного действия не должно быть заеданий. Теперь его можно устанавливать на место и водитель будет пользоваться старым ключом для открывания дверей и багажника автомобиля Дэу Нексия, а также для запуска двигателя.

Данная статья носит исключительно информационный характер, не является руководством по ремонту замков зажигания и не одобрено производителем автомобиля. В случае возникновения неисправностей узла необходимо незамедлительно обратиться в сертифицированный автосервис для получения квалифицированной технической помощи.

Рекомендуем подписаться на rss-рассылку нашего автоблога, чтобы быть в курсе актуальных материалов.

Видео по теме:

Меняем замок зажигания на Дэу Нексия своими руками

Как и в любом автомобиле, в Дэу Нексия предусмотрен комбинированный узел, несущий противоугонные функции. Условно его называют замком зажигания, хотя устройство узла куда сложнее, чем простой замок. Замок зажигания управляет электрооборудованием, подаёт на него питание, и блокирует рулевую колонку для предотвращения угона. Тем не менее мы все знаем кучу случаев, когда законный владелец не может воспользоваться автомобилем — то ли утеряны ключи, то ли случилась механическая поломка замка зажигания в сборе.

Ищем новый замок зажигания Нексии в сборе

Корпус замка зажигания – артикул запчасти 531318, 531320.

В этом случае остаётся одно — полная замена замка зажигания в сборе.

Но для начала нужно убедиться, что купленный новый замок оригинал или хотя бы допускается к использованию заводом-изготовителем. Для этого проверяем оригинальный каталожный номер. У корейского оригинального замка зажигания артикул — S6460010 . Дэу может устанавливать замки фирм DAC, Daewoo, Onnuri (Wonil Korea). Каждый из этих замков будет иметь единый каталожный артикул, да и цена будет примерно одинаковой — около 2000 рублей.

Аналоги

Можно купить и аналоги, как дороже, так и дешевле оригинала.

Замок компании АРК для Нексии будет стоить на 200 рублей дешевле, а фирмы СRB — на сотню дороже. Производит их и турецкая компания Autotechteile, на качество которой пока не жаловались. Словом, выбрать есть из чего. Осталось снять старый замок и установить новый.

Снимаем старый замок в сборе

Процедура демонтажа не особо хитрая, но не для слабонервных. Для работы нам пригодится стандартный набор инструментов, молоток и острое зубило. Алгоритм замены прост:

Читать еще:  Сколько стоит установить газовое оборудование на машину

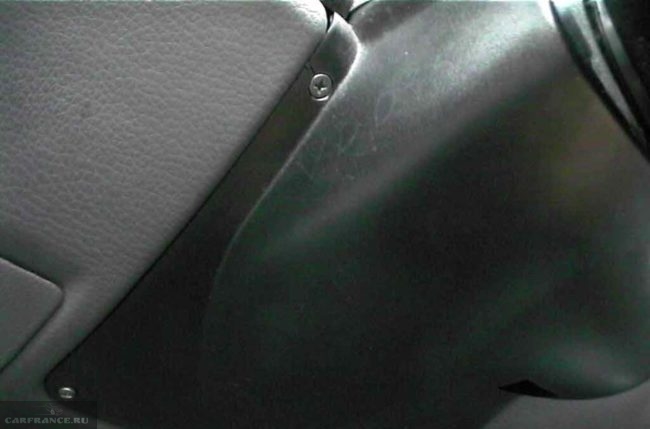

    Чтобы добраться до замка и до рулевой колонки, откручиваем 4 шурупа крепления нижнего кожуха.

Крестовой отверткой откручиваем саморезы нижнего кожуха.

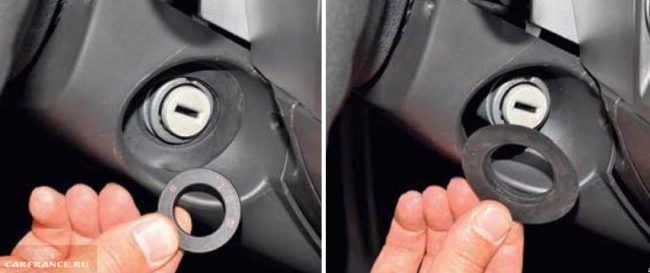

Поддев отверткой, снимаем декоративное и уплотнительное кольца.

Выворачиваем верхние саморезы.

Выворачиваем винт короткой тонкой отверткой.

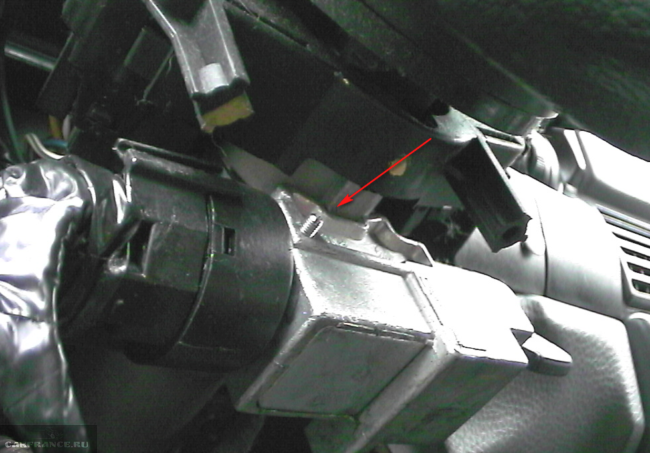

Сдвигаем болты крепления замка с «мертвой точки» зубилом и выворачиваем их пассатижами.

Проверяем работоспособность нового замка зажигания и устанавливаем на место кожухи рулевой колонки.

Заключение

Сборка проводится в обратной последовательности. Удачной работы и солнечных дорог!

Nexia: замок зажигания его устройство и монтаж

Движение любого автомобиля начинается с замка зажигания. И если, вставляя и поворачивая ключ, ничего не происходит (не крутит стартер), значит, перегорела контактная группа. К, сожалению, для Nexia это не редкость.

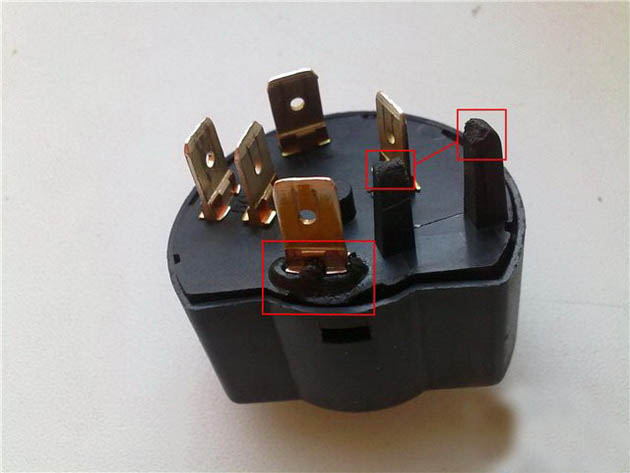

Заменив контактную группу, проблема решится. Контакт имеет тенденцию оплавляться от длительных нагрузок. Происходит это потому, что через контакт, отвечающий за питание от АКБ, проходит повышенный электрический ток. Периодические замены контактной группы особых успехов не принесут. Лучшим решением возвращающейся проблемы будет доработка электрической схемы, которая разгрузит некоторое количество тока с одного контакта на другой.

Замена личинки замка зажигания Daewoo Nexia

Монтаж контактной группы

  1. Для начала потребуется снять рулевой кожух, выкрутив для этого четыре шурупа.
  2. Замок зажигания освободить от колец.

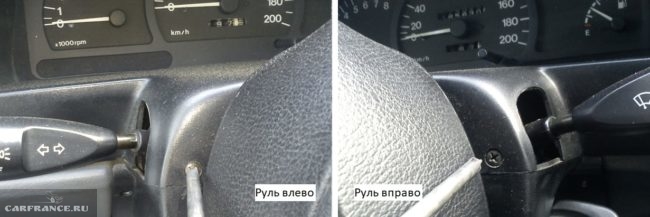

  3. Далее, повернуть рулевое колесо сначала вправо, открутить один саморез, потом – влево – еще один. Теперь кожух легко снимется, открыв доступ к замку.
  4. Контактная группа отсоединяется путем откручивания винта, которым она крепится.
  5. Следующий шаг делается, используя подручный материал, например, гвоздь. Вставить его в открывшееся отверстие от винта и нажать на него, поворачивая ключ. Разблокировка произошла.
  6. Теперь все внимание к контактной группе зажигания. На Daewoo Nexia она имеет 5 контактов, с определенным назначением каждого.
    • Питание от АКБ – «30»
    • Зажигание – «15»
    • Работа печного вентилятора – «15а»
    • Стартер – «50»
    • Аудиосистема – «Kb» или «Ka»

Принцип действия прост: поворачивается ключ – соединяются контакты. Проблема в возникающей нагрузке, которая идет с «30» на «15» контакт, а в момент включения стартера, и на «50», увеличивая мощность тока. Можно сделать вывод, что наибольшее количество тока проходит через «30» контакт, который перегревается и оплавляется. Таким образом, чтобы избежать перегрузки, желательно поставить дополнительное реле на задействованные группы: «30 – 15» и «30 – 50». Контакт «15а» в данном случае остается «не у дел», так как его задача – печной вентилятор, три скорости которого он вполне «потянет». Отдельное реле обеспечивает вентилятору 4-ю скорость.

Монтаж контактной группы замка зажигания Daewoo Nexia

Ремонт контактной группы

Придя к решению ремонта, купить:

  1. Реле на 30 или 50 ампер (от ВАЗ 2108 или 2110)
  2. Колодку для реле
  3. Клеммы
  4. Красный и черный провода по 0,5 м каждого
  5. Изоляционную ленту

Цена подготовительных работ около 150 рублей.

В первую очередь перецепить проводку с клеммами из разъема15 контакта на 87, а с 30 на 30. Теперь удлинить 30-й провод, припаяв к нему 25 см дополнительного. Удлиненный контакт с помощью клеммы вставляем в гнездо контактной группы (разъем 30). Оставшиеся 25 см провода обжать клеммами с обеих сторон и вставить противоположными концами в 85 реле и в 15 разъем. Для проведенных манипуляций использовался красный провод. Настал черед черного. Его также, обжать клеммами с двух сторон, и подцепить один конец к 85 реле, а другой к корпусу автомобиля.

Провода максимально плотно обмотать изоляционной лентой. Реле расположить под панелью в доступном месте, чтобы, в случае надобности, их можно было извлечь. В завершение работы прицепить разъем КГ замка к самой группе.

В чем суть этого метода: поступающий электрический ток будет проходить через реле, ослабляя тем самым нагрузку на всю контактную группу. Что и требовалось изначально.

Аналог или оригинал

Контактная группа на Daewoo Nexia идет под кодом 530395 в интернет – магазине Exist.ru. Можно приобрести и аналог, состоящий из 6 контактов (дополнительный – «R») под кодовым номером 93741069. Цена вопроса в районе 600 рублей.

Цена нового замка зажигания в сборе с КГ, но без личинки колеблется от 1650 до 2000 р. Все зависит от сборки. Личинка приобретается отдельно. Аналогов именно на замок Daewoo Nexia нет. Оригинальные номера: GM 531318 и 530379, которые подходят для Nexia как старого, так и нового поколения.

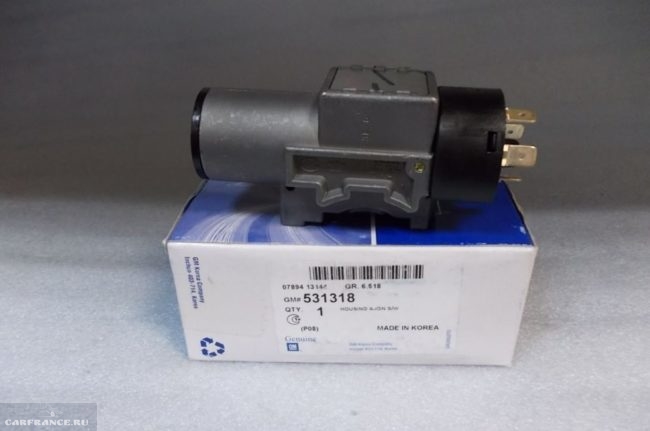

Замок зажигания (корпус) GM 531318 на Daewoo Nexia
