Устройство форсунки омывателя лобового стекла

Форсунки омывателя лобового стекла: как прочистить и отрегулировать

Всем привет! Скучали? Я — очень! Сегодня предлагаю поговорить про форсунки омывателя лобового стекла. Если захотите, можем обсудить эту тему в комментариях.

На самом деле форсунки играют важную роль, вне зависимости от того, какой у вас автомобиль. Ведь эти устройства являются неотъемлемой частью Ниссан Кашкай, Форд Фокус, Киа Сид и Рио, Мерседес или автомобилей Тойота.

Видели ли вы Хендай Солярис, Фольксваген Поло седан или даже обычный ВАЗ 2110 без форсунок, через которые подается вода, и щетки эффективно удаляют всю грязь с лобового стекла? Я не видел. У одних стоят обычные струйные форсунки, другие предпочитают веерные. Последние, кстати, превосходят стандартные устройства. Это универсальные форсунки, на которых нередко стоит обогрев.

За счет системы с подогревом омывающая жидкость для стекла не замерзает и обеспечивается эффективная работа дворников при любой погоде. Но сейчас не об этом.

Если с форсунками приключилась беда, замена не всегда является лучшим решением. Не стоит впопыхах искать артикул товара и думать, что же себе взять. Купить всегда успеете.

Чаще всего, чтобы восстановить нормальную работу форсунок, их достаточно почистить и отрегулировать. Именно этому я постараюсь вас сегодня научить. Правда, бывают случаи выхода из строя моторчика омывателя, об этом я писал уже в этой статье, но сегодня речь не о нем.

Особенности работы

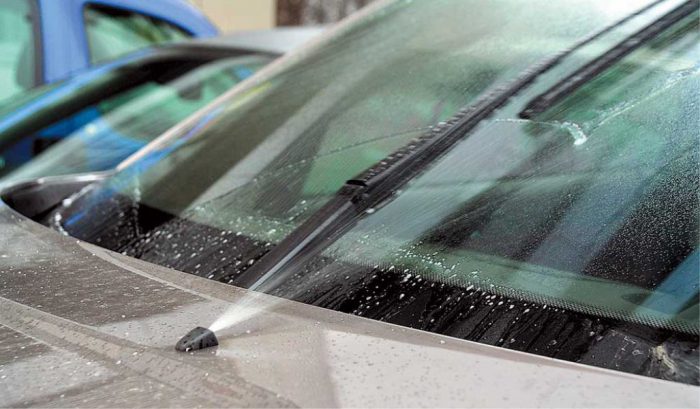

Сложного в работе форсунок ничего нет. Данное устройство предназначено для подачи воды или специальной омывающей жидкости на ветровое стекло автомобиля.

Все форсунки делятся на два типа.

  1. Струйные. Выпускают струю воды и все. Элементарный принцип, ничего особенного. Используются в основном на старых автомобилях;

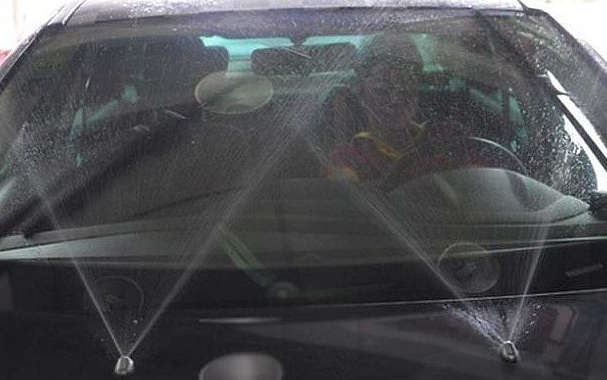

  2. Веерные. Их особенностью является равномерное распределение воды или жидкости по поверхности лобовушки. Такие устройства продлевают срок службы дворников, поскольку позволяют им скользить по постоянно увлажненной поверхности стекла.

Для них характерно несколько ситуаций, требующих обязательного вмешательства водителя.

  • Отсутствие жидкости. Обычно она элементарно заканчивается в бачке, а водитель просто не замечает этого и не подливает вовремя новую порцию. Проверяйте регулярно, сколько жидкости в емкости и контролируйте уровень;
  • Соскочивший шланг. Думаю, здесь вам не понадобятся обучающие видео или фото с инструкциями. Просто поставьте шланг на место и все. Ремонт закончен;
  • Замерзание жидкости. Обычно происходит из-за низкой температуры и применения обычной воды, вместо специального омывателя. Прогрейте сильнее двигатель. За счет генерируемого тепла жидкость разморозится;
  • Засорение. Самая распространенная неприятность, справиться с которой можно своими руками. Все делается быстро и без особых сложностей.

Методы очистки

Теперь о том, как прочистить омывательные форсунки лобового стекла. Существует множество методов, которые придумали народные умельцы. Они эффективные и простые в реализации.

Я вам расскажу несколько методов. А вы уже сами для себя решите, по какому пути пойти.

  1. Применение компрессора. Считается наиболее полезным и быстрым методом очистки. Но только вам обязательно потребуется сам компрессор. Покупать его ради того, чтобы прочистить устройство, не стоит. Шланг компрессора подводится к соплу форсунки и включается подача воздуха. Буквально 30 секунд хватит, чтобы выдуть всю грязь.

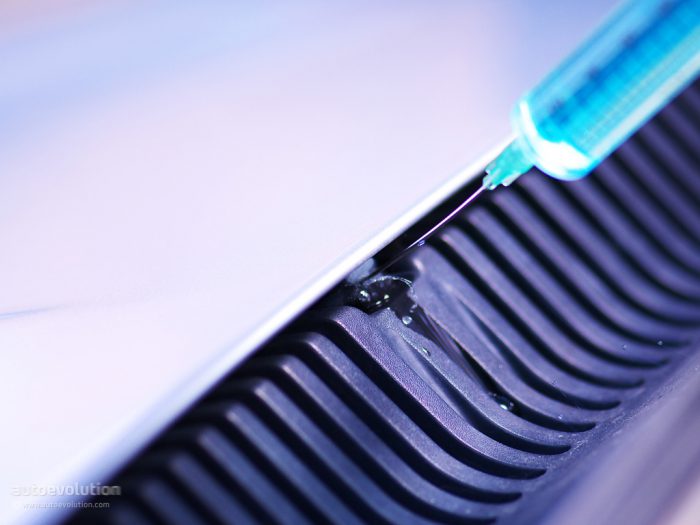

  2. Обычный медицинский шприц. По эффективности он уступает компрессору, но зато расходные материалы и инструменты стоят копейки. В шприц заливается вода с небольшим количеством лимонной кислоты. Все шланги от форсунки отключаются. Лучше заранее почитать в руководстве по эксплуатации своего авто, как снять на нем распылитель. Особенностью метода является то, что шприц вставляется там, где вода выходит, а не входит. То есть с обратной стороны форсунки. Так промывка будет более эффективной.
  3. Простая булавка. Некоторые считают, что применять булавки и иголки не стоит, поскольку ими можно повредить распылитель омывателя стекла. Ну не знаю. Много раз пользовался данной методикой и проблем не случалось. Тут главное быть аккуратным. Учтите, что булавки избавляют только от небольших загрязнений. Такой себе дорожный метод, когда под рукой нет компрессора или хотя бы шприца с лимонной кислотой. Булавка или игла вставляется в сопло и аккуратно расковыривается грязь. Вычищаются только те загрязнения, которые скопились около сопла. Глубже лезть не стоит.
  4. Моющее и чистящее средство. Метод эффективный, но потребует достаточно много времени, если сравнивать с остальными способами. Снимите форсунку, поместите ее в емкость с водой и чистящим средством. Иногда достаточно подержать распылитель там несколько минут. Но после этого промывать все равно придется. Шприцем или компрессором, решайте сами.

Как видите, с чисткой распылителей омывателя лобового стекла особых проблем не возникает. Процедура простая, вне зависимости от выбранного вами метода.

Читать еще:  Стальные диски лансер 10

Учитывайте, что панацеей чистка не является. В некоторых случаях форсунки могут износиться и окончательно выйти из строя. Тогда единственным выходом будет их полная замена. Хорошо хоть стоят они немного.

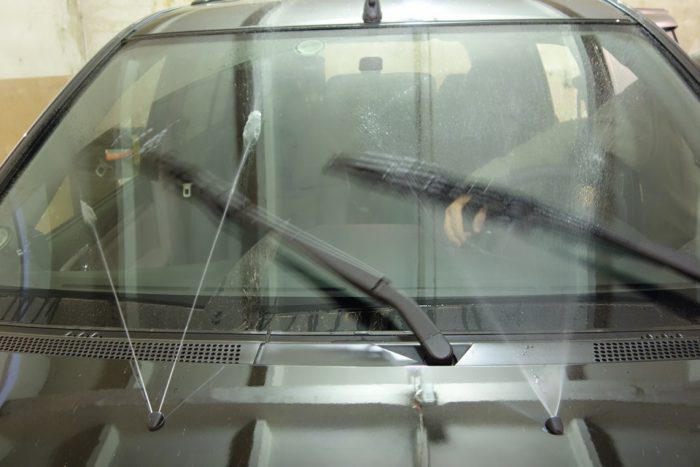

Регулировка

Еще одним важным элементом обслуживания системы омывателя ветрового стекла автомобиля является регулировка распылителей. Она требуется в том случае, если выходящая из сопла струя направлена не туда, куда нужно.

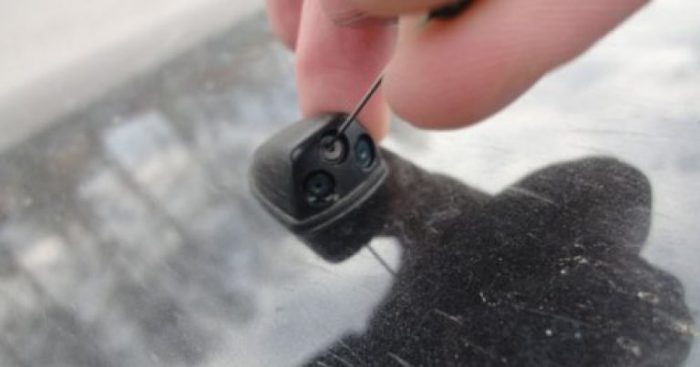

Сам процесс элементарный и займет буквально несколько минут. И как отрегулировать? Ничего снимать и демонтировать не нужно. Просто сделайте следующее:

  • возьмите обычную иголку или булавку;
  • вставьте ее острым краем в форсунку (всего на ней бывает по 2-3 сопла);
  • в зависимости от того, куда направлена струя, начинайте поворачивать иглу в требуемом направлении;
  • если струя идет выше стекла, крутим вниз, а если распыляет очень низко, двигаемся вверх;
  • влево и вправо регулируется точно так же.

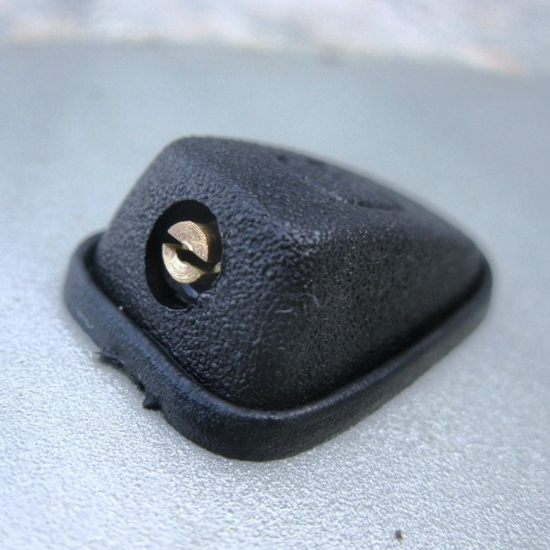

Подобные манипуляции возможны за счет того, что сами распылители имеют форму шара, вращающегося внутри корпуса из пластика. Потому простая иголка может выступать в качестве отличного инструмента для регулировки.

Как видите, очищать и регулировать распылители лобового стекла на автомобиле очень просто. Нужно только следить за их состоянием и вовремя проводить профилактику. Но если форсунки совсем перестали работать, тогда придется потратить от 60 до 600 рублей, в зависимости от автомобиля, и поменять старые устройства на новые.

А как выбрать щетки стеклоочистителей читайте в этой статье.

Спасибо, что дочитали до этого момента! Значит, вам было интересно и полезно! Не забывайте подписываться! Впереди вас ждет еще больше новых материалов!

labavto.com

От чистоты лобового стекла напрямую зависит безопасность водителя и пассажиров. Выезжая на дорогу, водитель должен быть убежден в исправности всех элементов системы очистки стекла. Одним из таких элементов являются веерные форсунки омывателя для лобового стекла, которым посвящена данная статья.

Принцип работы стеклоомывателя

Стеклоомыватель в автомобиле является частью стеклоочистителя. С его помощью разбрызгивается жидкость на ветровое стекло, что позволяет более качественно его очищать от загрязнений во время движения.

Устройство омывателя стекла

В конструкцию современного стеклоомывателя входят следующие составляющие:

  • бачок– емкость для омывающей жидкости (ОЖ);
  • датчик уровня ОЖ в бачке, если он предусмотрен;
  • соединительные трубки;
  • электронасос, подающий под давлением ОЖ к форсункам;
  • форсунки стеклоомывателя, установленные на капоте, а также форсунка омывателя заднего стекла;
  • переключатель.

Чтобы привести систему стеклоомывателя в действие, водитель должен нажать на подрулевой переключатель. После этого включится насос, ОЖ под давлением будет выпрыскиваться на ветровое стекло. Одновременно включается работа дворников (автор видео — Антон AUTO).

Чистим форсунки своими руками

Если на лобовое стекло перестала поступать жидкость, сначала следует выяснить причину. Возможно, что-либо засорились жиклеры, либо трубка, по которой поступает ОЖ. В этом случае необходимо почистить детали.

Форсунка омывателя лобового стекла

Существует несколько способов, как прочистить форсунки омывателя:

  1. Продуть сопла с помощью баллончика со сжатым воздухом.

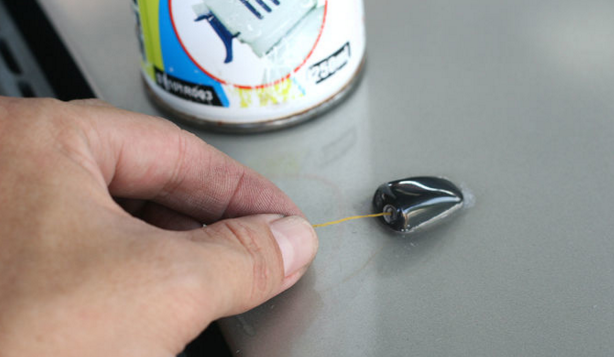

  2. Можно воспользоваться тонкой плохо гнущейся проволокой, например гитарной струной. Ее следует несколько раз просунуть в сопло жиклера.
  3. Отсоединить трубку от жиклера и промыть его в обратном направлении путем струи из шприца. Промывать следует до тех пор, пока все загрязнения не выльются с обратной стороны.
  4. Если перечисленные способы не помогли, жиклеры нужно снять с машины, замочить на ночь, хорошо промыть и установить на место.

Если чистка не помогает, тогда нужна замена.

Плюсы и минусы форсунок веерного типа

На большинстве автомобилей установлены струйные жиклеры, но в последнее время их стали менять на веерные форсунки омывателя лобового стекла. Они имеют ряд преимуществ перед струйными.

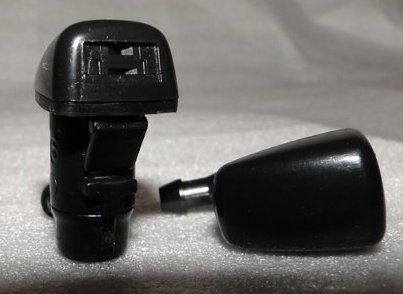

Слева — струйный, справа — веерный тип

Веерные конструкции имеют следующие преимущества:

  • качественное удаление загрязнений за счет разбрызгивания жидкости на значительную площадь;
  • щетки сразу же двигаются по мокрой поверхности;
  • пониженный расход ОЖ;
  • меньше время впрыска;
  • сокращение микроцарапин.
  • после разбрызгивания водитель плохо видит дорогу из-за разбрызганных капель, пока не начнут работать дворники;
  • эти изделия чаще обмерзают, чем струйные, а в условиях сильных морозов для их качественной работы, необходим подогрев форсунок омывателя. Для этого устанавливается специальная система с подогревом.

Критерии выбора веерных форсунок

Лучшим вариантом при выборе жиклеров является приобретение фирменных изделий. Производители изготавливают их для конкретных марок и моделей автомобилей. Если найти жиклеров для конкретной модели не удалось, можно приобрести универсальные. Правда, может понадобиться небольшая доработка, настройка и регулировка форсунок омывателя.

Универсальные изделия для стеклоомывателя

Читать еще:  Форд фокус два рестайлинг

Примером универсальных жиклеров являются изделия компании Volvo подходят для многих машин. Большой выбор предлагает корейская фирма SsangYong. Конструкция изделий обеих фирм одинакова, но корейские в два раза дешевле. Шведская фирма считается престижнее. Еще один вариант – изделия концерна Toyota, они могут устанавливаться на разные автомобили.

Инструкция по замене

Замена форсунок омывателя лобового стекла не сложная и состоит из следующих шагов:

  1. Сначала следует открыть капот и демонтировать его обшивку.
  2. Далее следует отсоединить трубки, по которым подается жидкость.
  3. Затем нужно демонтировать старые изделия. Для этого необходимо знать, как снять форсунку. Она может крепиться либо гайками, либо защелками.
  4. На следующем этапе нужно подключить патрубок, и предварительно установить изделия без окончательной фиксации.
  5. Затем нужно подключить обратные клапана к шлангам ОЖ и патрубкам жиклеров. Всю конструкцию следует надежно закрепить.
  6. Теперь нужно проверить работу стеклоочистителя и отрегулировать форсунки.
  7. После проверки нужно окончательно все закрепить.

Жиклеры веерного типа

При установке может понадобиться регулировка веерных форсунок омывателя, их настройка, подгонка размеров, высоты и положения, корректировка отверстий и т.д. Необходимо добиться, чтобы жидкость разбрызгивалась по всей поверхности стекла равномерно и не попадала за его границы.

Таким образом, если хочется усовершенствовать свой автомобиль лучшей системой очистки стекла, можно установить веерные форсунки.

Извините, в настоящее время нет доступных опросов.

Видео «Обзор веерных форсунок и их установка»

В этом видео сравниваются штатные жиклеры с веерными, и демонстрируется их замена (автор ролика — Александр Гуриненко).

Форсунки омывателя лобового стекла: замена, чистка, выбор

Обзорность водителя при движении автомобиля должна быть максимальной, как по бокам, так и спереди. В России уже несколько лет действует закон, который заставляет водителей снимать тонировку, чтобы максимально увеличить видимость других участников движения. В обязанности водителя входит своевременная чистка автомобильного стекла, и передвигаться на машине, на которой не работают омыватели, нельзя, особенно в плохую погоду. В системе очистки лобового стекла не должно быть никаких проблем, и если подача жидкости для омывателя стекол нарушена, то требуется в кратчайшие сроки устранить неисправность. Ситуация здесь может развиваться по двум сценариям – водителю потребуется чистка форсунки омывателя или ее замена. Некоторые водители занимаются ремонтом подобной детали, но он нецелесообразен, учитывая ее малую стоимость.

Чистка форсунки омывателя лобового стекла

Форсунки омывателя являются довольно простыми устройствами, и их принцип работы устроен на подкачке воды из бочка омывателя с помощью трубки в разбрызгиватели, они же сопла. Исходя из этого, можно сделать вывод, что при слабой, неровной, неполной или неверно направленной струе следует винить забитые грязью сопла или трубку.

Чистка форсунки омывателя, если засорилось сопло

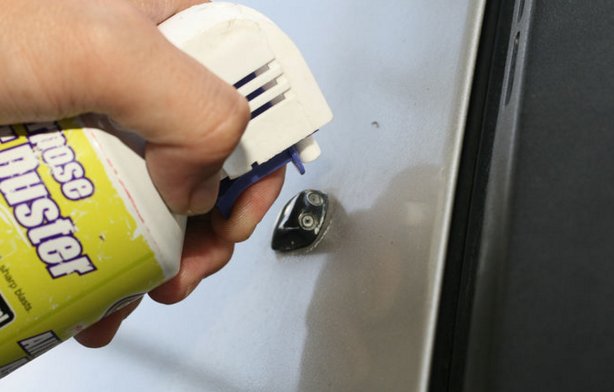

    С помощью сжатого воздуха. В сфере ремонта и обслуживания компьютерной техники часто используются баллончики со сжатым воздухом, которые продаются в комплекте с насадками различной толщины и длины. Чтобы очистить форсунки омывателя, необходимо купить баллон сжатого воздуха и воспользоваться им. Для этого наденьте минимальную по толщине насадку, плотно прижмите ее к засоренному соплу и сделайте несколько непродолжительных (2-3 секунды) нажатий на пульверизатор. Если вы услышали, что в бочке омывателя начала бурлить вода, можно прекращать процедуру очистки – сопло чисто.

Чистка форсунки омывателя, если засорилась трубка

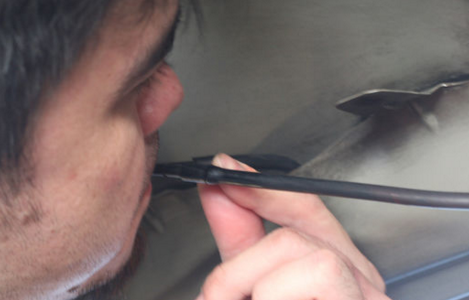

Перед тем как приступать к чистке трубки омывателя от накопившейся грязи, необходимо получить доступ к ее концу, который подходит к соплу. Для этого поднимите капот и обнаружьте место, в котором трубка соединяется с соплом. Отсоедините ее, в большинстве случаев для этого достаточно отвертки и плоскогубцев, после чего можно приступать к чистке.

Имеется два верных способа очистить трубки для передачи омывателя лобового стекла:

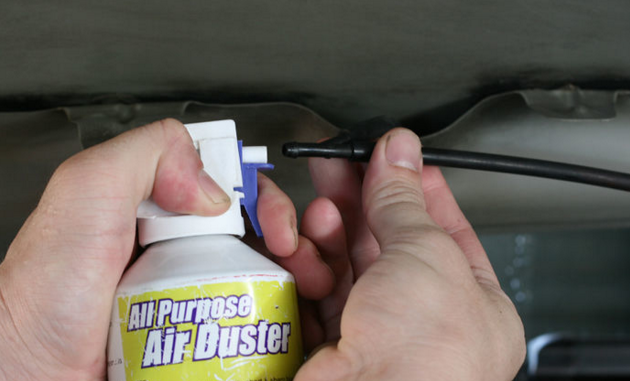

    С помощью сжатого воздуха. Как и в варианте с чисткой сопла, для очистки трубки отлично подойдет сжатый воздух в баллончике. Процесс очистки простой: подбирается насадка на баллон под диаметр трубки, она максимально плотно прижимается к концу трубки, после чего подается струя воздуха. Когда воздух станет проходить без особых проблем, можно констатировать, что трубка омывателя лобового стекла очищена.

Настоятельно рекомендуется после проведения чистки форсунки омывателя лобового стекла снять бачок омывателя и полностью заменить жидкость в нем, предварительно несколько раз хорошо промыв. Причиной частых засоров форсунки омывателя, в большинстве случаев, является накопленная грязь в бачке с жидкостью для омывателя.

Выбор форсунки омывателя лобового стекла

Форсунки омывателя лобового стекла могут быть заменены по двум причинам: они начали работать со сбоем, и отремонтировать их не удалось, или водитель хочет установить на свой автомобиль более современные модели устройств. Нередко на бюджетные модели машин устанавливаются форсунки омывателя однонаправленного действия, и водители решают поменять их на вариант веерного типа.

Читать еще:  Стеклоочиститель для окон сделать самостоятельно

Замена форсунок омывателя на веерные модели позволяет получить важное преимущество. Вода распределяется по лобовому стеклу несколькими струями, покрывая сразу большую площадь, за счет чего дворники начинают работать по влажной поверхности, тем самым меньше портясь и царапая стекло. Благодаря наличию на всех участках стекла чистой омывающей жидкости, удается более тщательно провести удаление грязи с поверхности. Также они позволяют уменьшить расход жидкости омывателя.

Следует отметить и один серьезный недостаток, присущий веерным форсункам омывателя стекла. В холодное время года гораздо больше риск, что сопла подобных форсунок замерзнут. Именно поэтому данные модели аксессуаров рекомендуется выбирать с функцией подогрева.

Замена форсунки омывателя

Процесс замены форсунки омывателя индивидуален для каждого автомобиля, но он имеет несколько общих шагов. Чтобы заменить аксессуар, его сперва необходимо снять, а после надеть новую модель. Снять форсунку омывателя с автомобиля можно следующим образом:

  1. Откройте капот и частично демонтируйте его обивку, если она имеется, в местах, где располагаются форсунки омывателя;
  2. Далее отсоедините трубку с форсунки омывателя;

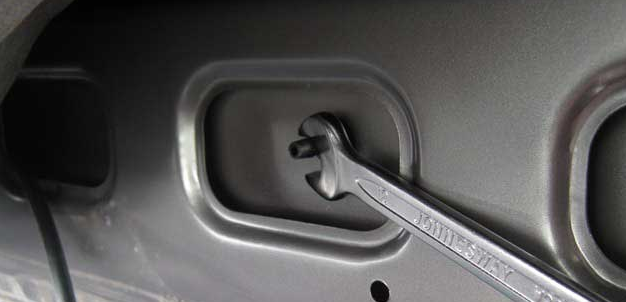

  3. После этого демонтируйте форсунки. Они могут крепиться на автомобилях разными способами, но наиболее популярны модели, которые удерживаются на болтах или пластиковых зажимах.

Когда форсунки омывателя с автомобиля будут сняты, необходимо установить новую модель. Для этого проделайте действия в обратном направлении, но учитывайте, что в некоторых ситуациях целесообразнее сперва прикрепить трубку омывателя к форсунке, а потом его устанавливать.

Внимание: Если вы приобрели набор форсунок омывателя, который не подходит по высоте и шатается даже закрепленном состоянии, можно использовать для уплотнения соединения изоленту.

Маленькие хитрости автомобилиста [пост-2]

ДОРАБОТКА ОМЫВАТЕЛЯ ВЕТРОВОГО (ЛОБОВОГО) СТЕКЛА

Многие ездят на автомобилях и знают что такое омыватель ветрового стекла.

Большинство автомобилей оснащены форсунками СТРУЙНОГО типа и имеют 2 или 3 струи.

Недостатки таких форсунок, точечная подача воды, периодически сбивается направление струи и при сильно грязном стекле резинки дворников скребут частично по сухой грязи. А это уменьшает срок службы резинок в разы.

Некоторые автомобильные бренды оснастили свои автомобили ВЕЕРНЫМИ форсунками, они равномерно распыляют воду по лобовому стеклу, охват доходит до 80% всей площади стекла.

Резинки дворники меньше подвержены износу. Расход воды уменьшается, это особенно хорошо при зимней эксплуатации автомобиля, когда автомобилисты покупают незамерзающую жидкость.

Что делать если в вашем автомобиле СТРУЙНЫЕ форсунки? Можно их заменить если они установлены в капоте автомобиля! В продаже имеются ВЕЕРНЫЕ форсунки от VOLVO. Давно пользуются отличным спросом у автомобилистов. Почему именно от VOLVO а не от другой машины? Потому что ВЕЕРНЫЕ форсунки от VOLVO имеют МАХ. широкий распылитель воды.

Некоторые наверно замечали что при включении омывателя лобового стекла происходит небольшая задержка подачи воды (не у всех машин). Это вызвано тем что насосу в бочке нужно прокачать всю магистраль от бачка (установленный чаще всего под передним бампером с правой стороны) до форсунок. По прямой расстояние небольшое, но шланги аккуратно уложены и проходят извилистый путь. По этому длина у некоторых машин доходит до 2 метров. После каждого использования вода из шланга стекает назад в бачок. Но есть машины и с омывателями заднего стекла, и там длина магистрали подачи воды 5-6 метров. Каждый раз прокачивать такое расстояние займёт 1-2 секунды, при этом дворник будет работать по сухому. Но такого не происходит и вода бежит на заднее стекло моментально, это потому что в магистраль установлен ОБРАТНЫЙ КЛАПАН (пропускает воду в одном направлении), он не даёт воде стекать назад в бачок омывателя.

Очень редко такие клапана ставят с завода и на передние стёкла, но чаще всего их нет.

По этому также можно самому поставить ОБРАТНЫЙ КЛАПАН и в магистраль предних омывателей. Для этого отлично подойдёт ОБРАТНЫЙ КЛАПАН от TOYOTA! Достаточно 1шт. установить ДО тройника, распределителя воды между форсунок. В интернете люди зачем-то ставят по клапану на каждую форсунку, это уже излишне, и один отлично справится со своей задачей.

Веерные форсунки омывателя лобового стекла от VOLVO каталожный номер (1шт.)

“Г” ОБРАЗНЫЕ – 30655606

возможность установки на капот большинства автомобилей в штатные отверстия в капоте.

. ВНИМАНИЕ подходят НЕ на все машины.

Обратный клапан TOYOTA каталожный номер (1шт.)
