Топливный фильтр hyundai ix35 бензин

Топливный фильтр Hyundai IX35

В автомобилях марки Hyundai IX35 предустановлен один топливный фильтр грубой очистки. Модели Хендай, которые серийно изготавливались до 2001 года оснащались дополнительным, внешним фильтром тонкой очистки топлива.

Сокращение количества очистителей связано с улучшением качества горючего в странах Европейского Союза. Однако для СНГ, в том числе РФ, качественный состав топлива не всегда соответствует установленным стандартам.

Процесс самостоятельной замены очистителя вовсе не сложный, поможет сэкономить часть средств, время, расходные материалы. Если ни разу не сталкивались с обслуживанием транспортного средства, настоятельно рекомендуем обратиться за помощью в сертифицированное СТО.

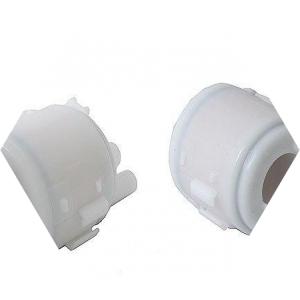

Топливный фильтр на Хендай IX35: где находится, цена, оригиналы, аналоги, артикулы

Где находится ТФ: модуль размещен в полости топливного бака. Для проведения профилактики предварительно демонтируйте заднее сиденье.

Производитель рекомендует проводить осмотр ТФ через 60000 км. Интервал подлежит корректировке, если автомобиль систематически заправляют некачественным горючим или с низким октановым числом.

Технические параметры ТФ: наружный диаметр 78.0 мм, внутренний диаметр 57.4 мм, длина 61 мм.

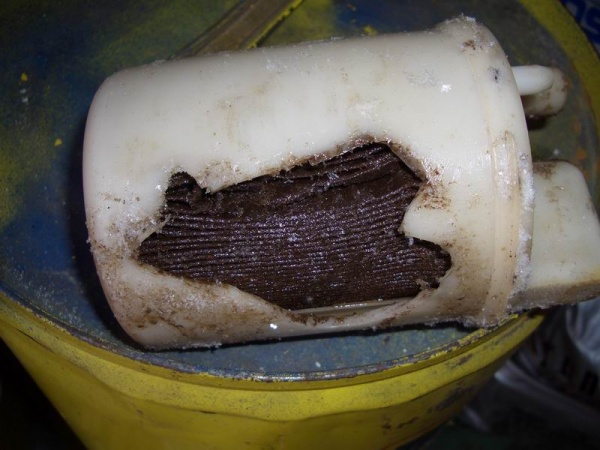

Характерные признаки засорения топливного очистителя на Hyundai IX35

  • нестабильный запуск силового агрегата на разных температурных режимах;
  • повышенное потребление горючего;
  • детонация мотора на холостом ходу;
  • разгон медленнее обычного;
  • прострелы в выхлопной трубе;
  • обогащенная или обедненная горючая смесь;
  • на приборном щитке горит индикатор «Check Engine».

Причины засорения фильтрующего элемента на Hyundai IX35

  • эксплуатация автомобиля дольше рекомендованного срока до прохождения планового технического осмотра;
  • заправка некачественного горючего, низкооктановой смеси на протяжении длительного времени;
  • монтаж неоригинальных расходных материалов;
  • установка запчастей от других технических средств, которые по внешним признаками схожи с заводскими;
  • нахождение машины длительное время «на простое», в режиме «консервации», вследствие чего в контуре образовался осадок.

Самостоятельная диагностики топливного элемента на автомобиле Hyundai IX35

Процесс диагностики не сложный, предусматривает проведение следующих действий:

  • Заглушите двигатель, откройте капот.
  • Осмотрите топливный контур, убедитесь в отсутствие повреждений.
  • Проверьте исправность предохранителя (№21) монтажного блока. Он расположен в салоне машины, слева от рулевой колонки.
  • Поместите транспортное средство над смотровой ямой, проверьте герметичность контура, исключите утечку топлива.

Замена топливного фильтра на Хендай IX35

  • ТФ для замены;
  • отвертка;
  • ключ TORX на «20»;
  • ветошь.

Пошаговое руководство по замене:

  • Помещаем транспортное средство над смотровой ямой.
  • Глушим мотор, выключаем зажигание.
  • Открываем капот.
  • Снимаем силовые клеммы с аккумуляторной батареи.
  • Открываем задние двери. Поддеваем фиксаторы, извлекаем заднее сиденье.
  • Ключом на «12» выкручиваем гайки диагностического люка.
  • Отсоединяем колодки с проводами от модуля бензонасоса.
  • Запускаем двигатель, даем ему поработать на холостых оборотах до тех пор, пока не заглохнет.
  • Выключаем зажигание.

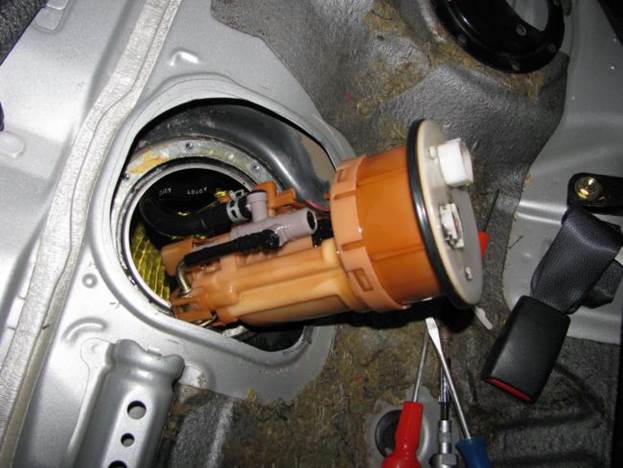

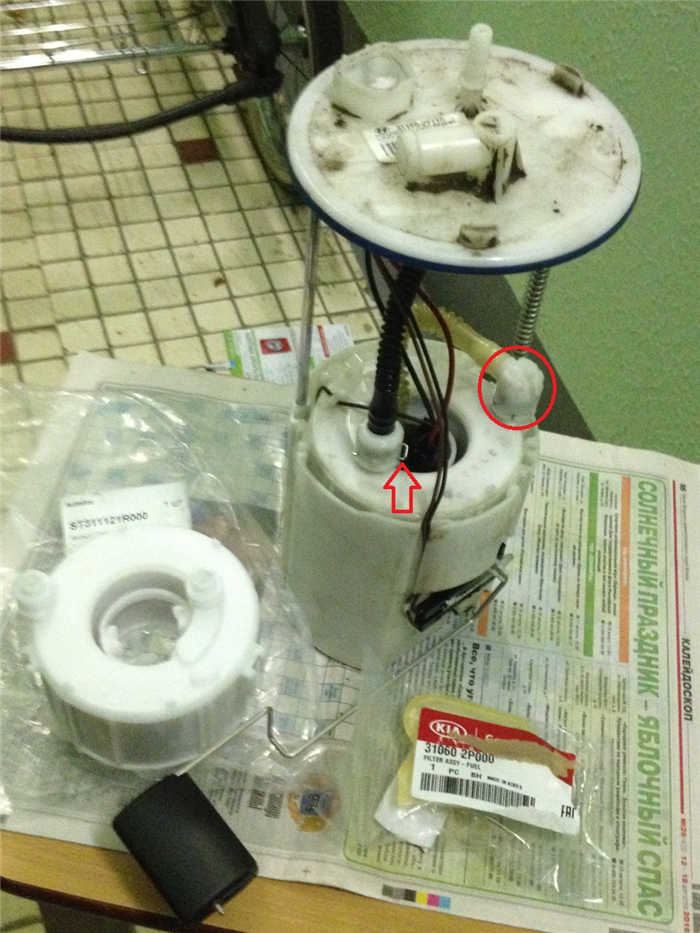

  • Извлекаем модуль бензонасоса с полости топливного бака. Для удобства проведения работ необходимо, чтобы уровень горючего не превышал середину.
  • Снимаем резиновое уплотнительное кольцо.
  • Откидываем нижнюю часть модуля, извлекаем фильтр грубой очистки.
  • Проводим дефектовку подвижных элементов, заменяем новыми при обнаружении недостатков, повреждений.
  • Устанавливаем новый очистительный элемент.
  • Собираем детали и механизмы в обратной последовательности.

Замена топливного фильтра на Хендай IX35 своими руками завершена. Последующая профилактика через 20000 км. Установка оригинальных запчастей и расходных материалов гарантировано продлевает срок эксплуатации вашего автомобиля.

Замена топливного фильтра Hyundai ix35

Замена топливного фильтра с сохранением дилерской гарантии! Приезжайте к нам, если подошёл регламент по заменен топливного фильтра, а также при появлении признаков его засорения:

  • увеличился расход топлива
  • двигатель троит или глохнет на холостых оборотах, на рабочих – происходят провалы
  • с нижается мощность ДВС
  • автомобиль затормаживает без участия тормозной системы
  • на подъём машина движется рывками

Мы оперативно проведём замену топливного фильтра, а по необходимости – комплексное плановое ТО и диагностику топливной системы и ДВС.

Читать еще:  Бензин 92 этилированный или нет

ФУНКЦИОНАЛЬНОЕ ПРЕДНАЗНАЧЕНИЕ

От качества поступающего в двигатель Hyundai ix35 топлива напрямую зависит надежность работы, и долговечность силового агрегата. Даже прошедший многоступенчатую очистку, бензин или дизельное топливо нуждается в фильтрации. В емкостях на АЗС, да и в самом бензобаке автомобиля со временем появляются налет, образующийся естественным образом на дне и стенках. Попадание загрязненного топлива в инжектор автомобиля может привести к серьезным проблемам, связанным с питанием двигателя:

  • перегрузка топливного насоса и связанная с этим неравномерная подача бензина или дизтоплива;
  • засорение топливной магистрали и рампы, и, как следствие, нестабильность давления внутри нее;
  • забивание жиклеров, клапанов, внутренних топливопроводов;
  • преждевременный износ деталей, в первую очередь, клапанов.

Во избежание подобных проблем все автопроизводители используют топливные фильтры, которые нуждаются в периодической замене или профилактике.

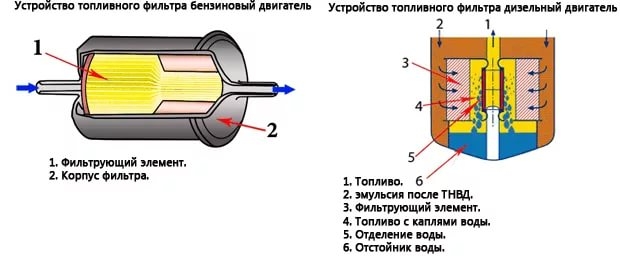

ВИДЫ ФИЛЬТРОВ ТОПЛИВНОГО БАКА

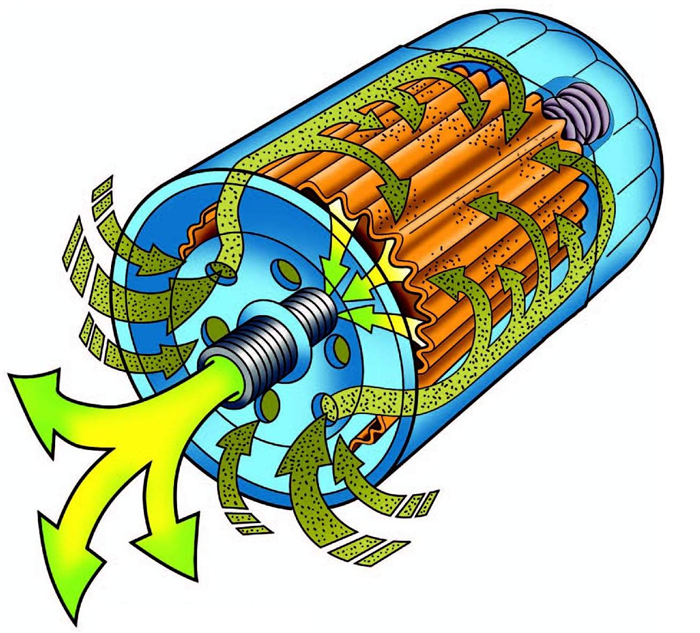

Очищающим элементом в фильтрах является специальная мембрана, имеющая высокую плотность, она задерживает посторонние включения, примеси, частички металла, пыль, препятствуя их проникновению в двигатель внутреннего сгорания. Несмотря на общую функциональность, топливные фильтры разнятся как по своему конструктиву, так и «специализации».

1 . Фильтр грубой очистки – располагается непосредственно в бензобаке Hyundai ix35 и представляет собой синтетическую или металлическую сетку с мелкой ячейкой, на которой оседают крупные фракции, содержащиеся в топливе. Например, в старых автомобилях с металлическим топливным баком, элемент не допускал попадание отслаивающихся частиц внутреннего покрытия бака в бензонасос и топливопровод. Располагается фильтр топливного бака непосредственно в емкости, что несколько затрудняет его замену.

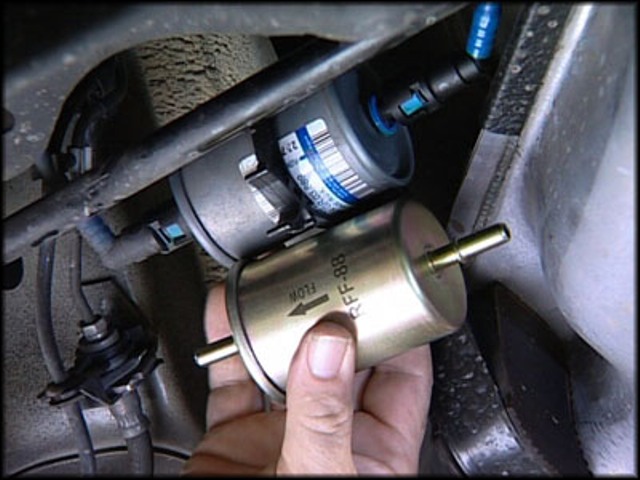

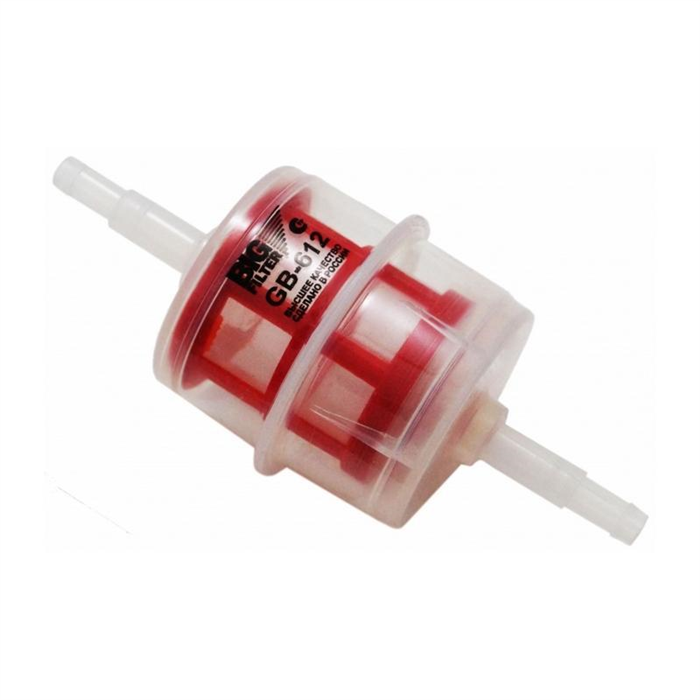

2. Фильтр тонкой очистки, монтируется на топливной магистрали Hyundai ix35 и имеет более сложное устройство, состоящее из:

  • жаро- и ударопрочного корпуса;
  • впускного и выпускного штуцера, в некоторых автомобилях дополнительно может использоваться возвратный штуцер, через который отводятся излишки топлива обратно в бак (при превышении давления в магистрали).
  • основного и дополнительного фильтрующего элементов (5-10 мкм бумага).

Фильтр тонкой очистки располагается за пределами бензобака, что делает работы по его замене менее трудоемкими. В некоторых моделях автомобилей узел располагается в подкапотном пространстве, однако в большинстве случаев элемент размещен под днищем авто в районе топливного бака.

3. В дизельных двигателях для очистки топлива, дополнительно, используется сепаратор, который отделяет воду от солярки. Сепаратор также требует периодической замены

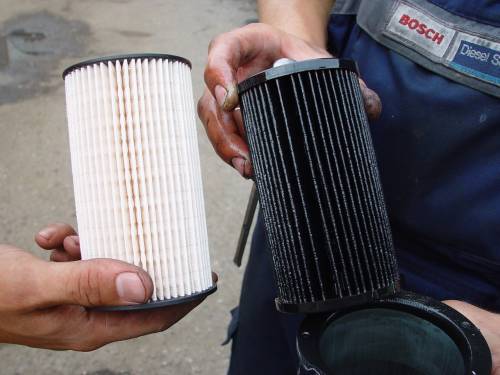

ОСНОВНЫЕ ПРИЗНАКИ ЗАГРЯЗНЕНИЯ ТОПЛИВНОГО ФИЛЬТРА

1. Возрастает расход топлива. Многие современные машины оснащены бортовым компьютером, который принимает работу форсунок за константу и пересчитывает показатели, связанные с увеличением времени впрыска. Фактический расход также несколько повышается, поскольку ДВС приходится длительное время работать в переходном режиме. И чем больше будет пробег на замусоренном ТФ, тем сильнее возрастет расход.

2. Перебои и «троение» в работе мотора. Сначала на холостом ходу, а потом и под нагрузкой можно ощутить «троение» ДВС Hyundai ix35. Чем более забивается топливный фильтр, тем более выраженным будет «троение». Перебои связаны напрямую с недостатком горючего в топливной смеси.

3. Резкие провалы в определенном диапазоне оборотов. Для большинства инжекторных двигателей провалы наступают между 2 и 3 тысячами оборотов. Двигателю просто не хватает бензина для сохранения динамики.

4. Потеря тяги. Недостаток питания приводит к существенной потере мощности. Работа двигателя «внатяг» становится и вовсе проблематичной, поскольку на этих режимах (до 1500 об/мин) требуется обогащенная смесь.

5. Невозможно быстро набрать скорость. Бензонасос начинает работать с перебоями, ЭБУ мотора Hyundai ix35 переходит в аварийный режим.

6. Рывки при движении с постоянной скоростью. Изношенный топливный фильтр может пропускать мелкие частицы, которые при попадании в топливную смесь затрудняют ее воспламенение. Особенно выражен «симптом» при движении в гору.

Читать еще:  Температура выхлопных газов бензинового двигателя

7. Автомобиль Hyundai ix35 глохнет без подгазовки. Нестабильный холостой ход возникает, когда износ или загрязнение фильтрующих элементов достигает критических значений.

8. ДВС глохнет при резком ускорении, особенно после длительной работы, или при попытке пустить машину «внатяг». Бензонасос перегревается, срабатывает защита (не на всех автомобилях). Оба симптома являются наиболее характерными признаками загрязнения фильтра топливного бака.

9. Двигатель не запускается. Минимально допустимое давление в топливной рампе не набирается, смесь обедненная, ее воспламенение невозможно.

Помимо вышеперечисленных существуют частные случаи, которые применимы только к определенным моделям автомобилей Hyundai ix35. Так на некоторых машинах при старте на «холодную» 1-2 секунды не получается набрать обороты, в остальном ДВС работает исправно.

В некоторых автомобилях «забитый» топливный фильтр может вызывать непредсказуемые последствия. На современных машинах при неполадках с питанием двигателя, могут происходить ложные срабатывания датчиков, например, кислородных, при этом бортовой компьютер будет выводить соответствующую ошибку на приборную панель Hyundai ix35.

КАК ЧАСТО НЕОБХОДИМО ПРОВОДИТЬ ТЕХОБСЛУЖИВАНИЕ И ЗАМЕНУ ФИЛЬТРОВ

Оценка состояния фильтра грубой очистки производится в случае необходимости. При плановом техническом обслуживании меняют только фильтр тонкой очистки. Периодичность замены фильтров прописывается в сервисной книжке. Однако следует иметь в виду, что:

  • расчет ресурса фильтра производится в лаборатории, где используется уже очищенное топливо;

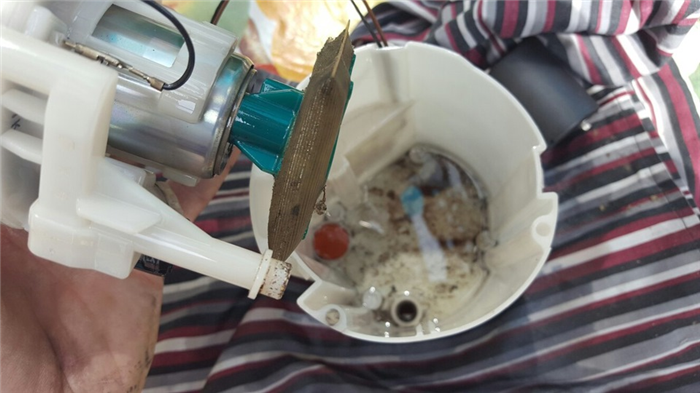

  • по мере эксплуатации автомобиля в баке появляются отложения, объем которых год от года возрастает;
  • при заправках на АЗС, в резервуары которых недавно был произведен слив нефтепродуктов, взвесь может попасть в бак.

В зависимости от эксплуатации замену и техническое обслуживание топливных фильтров Hyundai ix35 следует производить несколько чаще, чем это рекомендует производитель. При этом не стоит дожидаться даже первых признаков износа элементов.

Фильтрам необходимо уделить особенное внимание, если есть подозрение на заправку топливом низкого качества. В этом случае следует обязательно посетить авторизованный сервисный центр для прочистки и замены элементов, а также слива плохого бензина или дизельного топлива (в зависимости от типа двигателя).

ПРАВИЛЬНА ЗАМЕНА ТОПЛИВНЫХ ФИЛЬТРОВ

1. В зависимости от конкретной модели авто, правила замены фильтров Hyundai ix35 разнятся, если вы не уверены в своих силах, доверьте работу по обслуживанию и замене топливных фильтров, авторизованному техническом центру. Это позволит избежать серьезных проблем, начиная от повреждения крепежных элементов, до разгерметизации топливной магистрали. К тому же, в условиях улицы, или даже собственного гаража, работы по замене не всегда возможны – может потребоваться специальный инструмент или подъемник.

2. При обслуживании фильтра грубой очистки следует снять, промыть и просушить фильтрующий элемент. Если имеются какие-то повреждения сеточки, ее необходимо заменить. В некоторых моделях автомобилей используют картриджные фильтры, их не промывают, а осуществляют замену на новые.

3. Далеко не во всех авто возможен доступ к фильтру бака из салона или багажника. Технический регламент может подразумевать полный демонтаж емкости для ее обслуживания.

4. Фильтр тонкой очистки относится к необслуживаемым элементам, и подлежит полной замене.

5. Следует использовать только сертифицированные запчасти, рекомендованные автопроизводителем.

Замена топливного фильтра Хендай ix 35

Мы работаем с 2008 года
Нам доверяют более 50 тыс. клиентов

  1. Главная
  2. Ремонт моделей Хендай
  3. Хендай ix 35
  4. Техобслуживание
  5. Замена топливного фильтра

Топливный фильтр призван спасти мотор, а в дизельном автомобиле также и топливный насос высокого давления + форсунки от попадания некачественного топлива и воды, имеющей обыкновение конденсироваться и скапливаться на дне топливного бака автомобиля.

Читать еще:  Уаз патриот турбо бензин

В сети наших московских автосервисов Хендай мы осуществляем все виды работ и технического обслуживания по замене топливного фильтра в Хендай iх 35

Периодичность и порядок работ

Завод изготовитель рекомендует менять топливный фильтр каждые 60 тысяч километров. Однако, из-за качества нашего топлива, особенно в провинции, необходимо производить замену фильтра на Хендае ах35 чаще.

Технология замены топливного фильтра на бензиновом автомобиле:

  • опускаются спинки пассажирских седушек
  • находится болт крепления дивана и откручивается

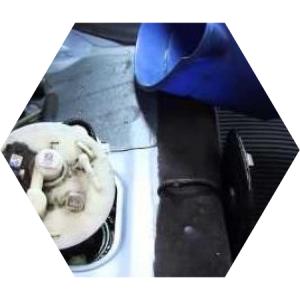

  • диван сдвигается, под них находится лючок бензобака
  • откручиваются четыре самореза с снимается крышка лючка
  • снимается клемма для обесточивания топливного насоса
  • несколько раз крутим стартер, чтобы снять давление из системы
  • откручиваем оба шланга с топливного насоса
  • снимаем крышку топливного насоса и достаем его с колбой
  • аккуратно разбираем конструкцию и достаем топливный фильтр
  • производим его замену
  • собираем в обратном порядке топливную систему Хендая ай икс 35

Замена топливного фильтра на дизеле

Замену топливного фильтра на дизельном автомобиле необходимо производить чаще, чем на бензиновом. В случае повышенных нагрузок не реже, чем раз на 15-20 тысяч километров пробега.

На все виды ремонта и работ по замене топливного фильтра на Хендае ix35 в сети наших московских СТО, предоставляется гарантия. В наличии большой выбор оригинальных и неоригинальных запчастей для ремонта Хендай.

Замена топливного фильтра Hyundai ix35

Инструменты:

  • Гаечный ключ торцевой Г-образный 8 мм
  • Гаечный ключ торцевой Г-образный 14 мм
  • Плоскогубцы
  • Отвертка крестовая средняя
  • Отвертка плоская средняя

Детали и расходники:

  • Бумажное полотенце
  • Изолента
  • Мокрая ветошь
  • Топливный фильтр (31112-3Q500)
  • Сетчатый фильтр (при необходимости) (31060-2P000)
  • Топливный насос (при необходимости) (31111-2P900)

Примечание:

В этой статье описано как произвести замену топливного фильтра, и замену фильтра грубой очистки на Хендай ix35.

1. Снимите топливный модуль, как описано в этой статье.

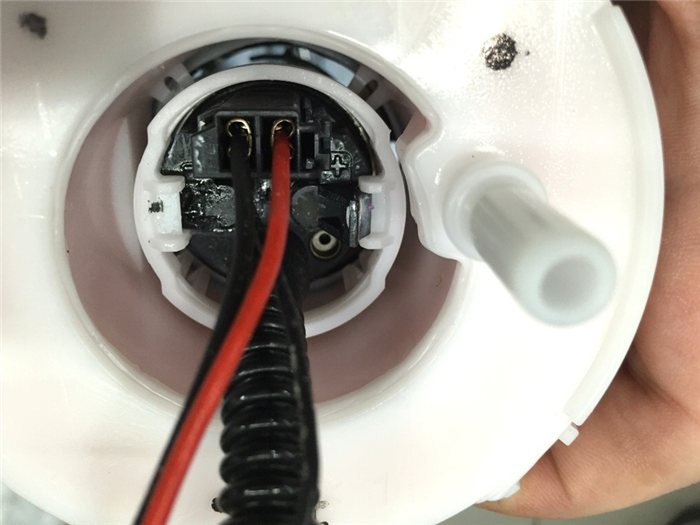

2. Отсоедините две колодки проводов от разъема крышки топливного модуля (запомните как стояли колодки).

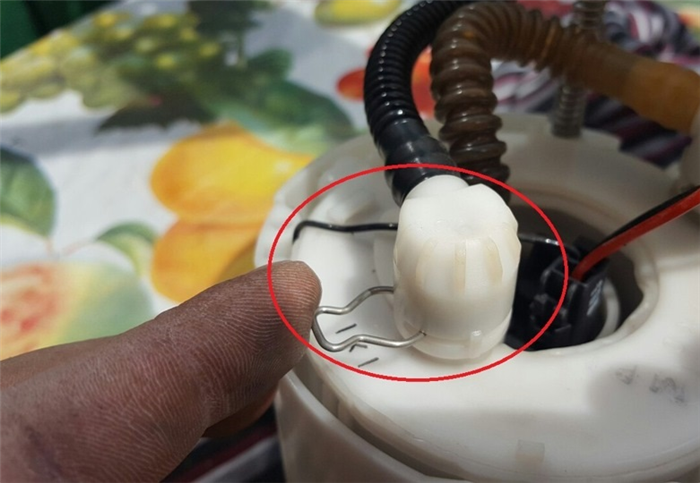

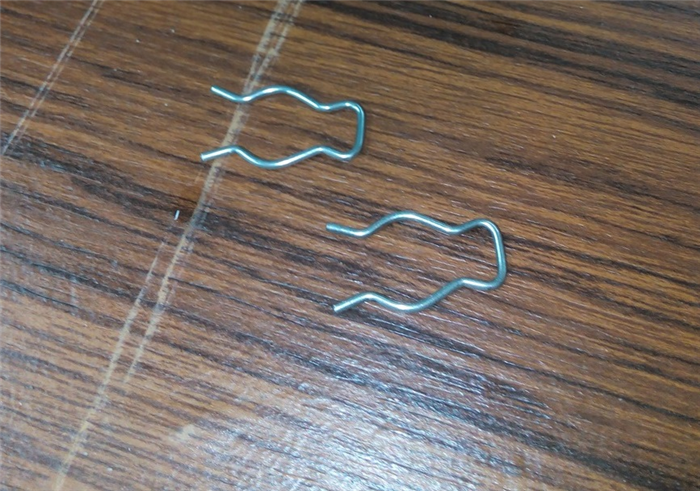

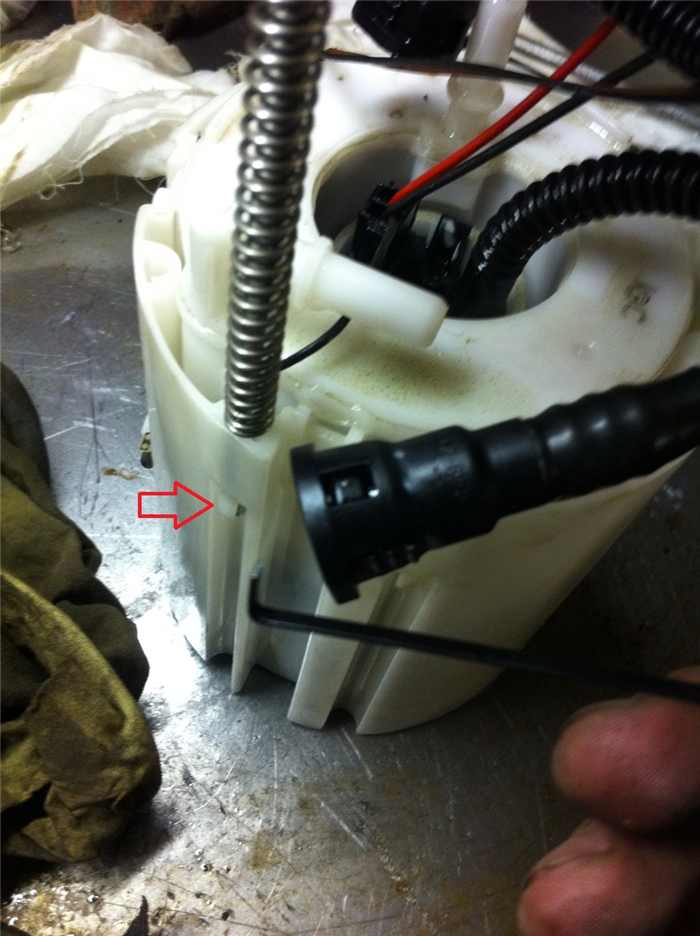

3. Подденьте отвёрткой пружинный фиксатор с обеих трубок (одного фиксатора не видно, его месторасположение показано красным кругом), снимите фиксаторы и обе трубки.

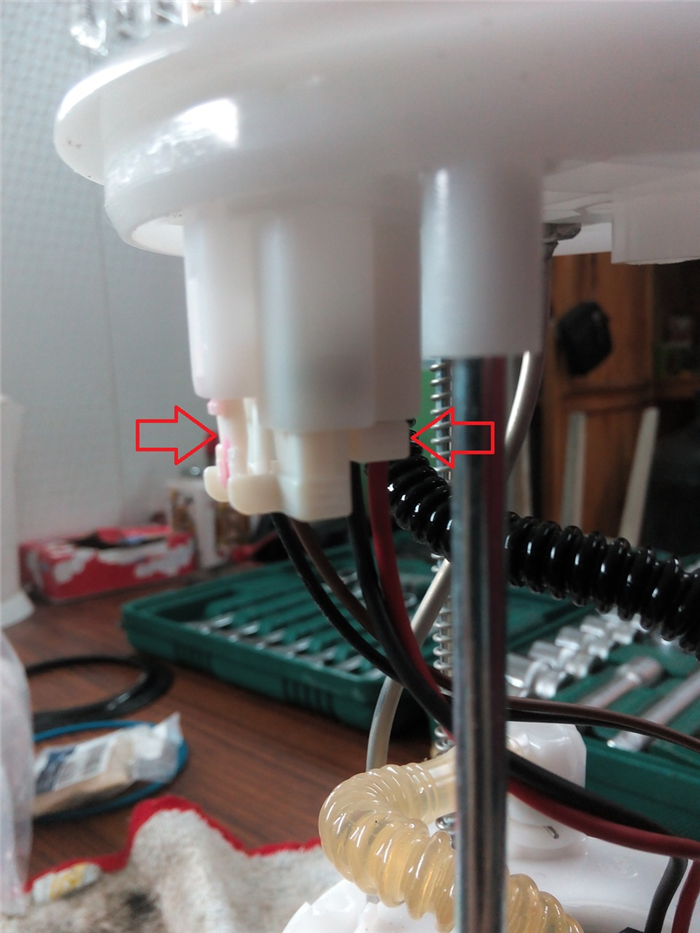

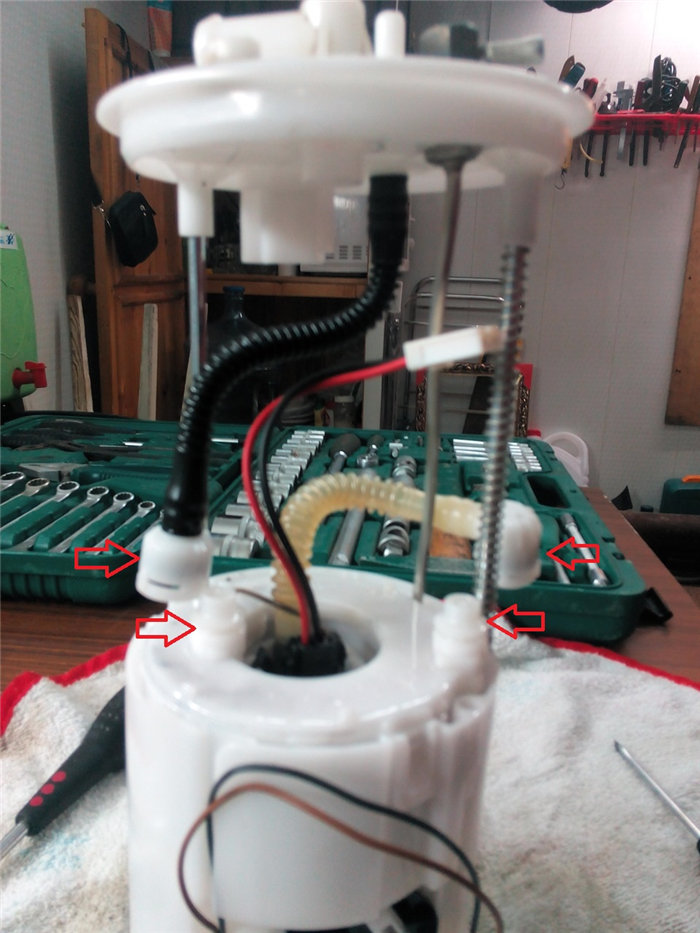

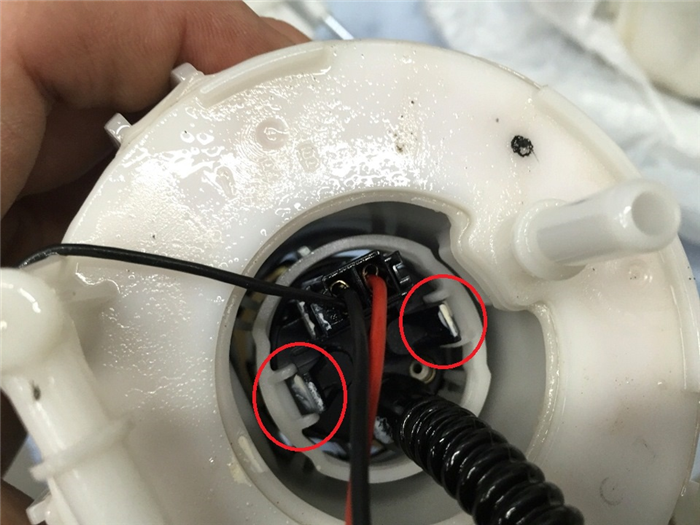

4. Отожмите на корпусе стакана фиксаторы двух стержней крышки топливного модуля и снимите крышку.

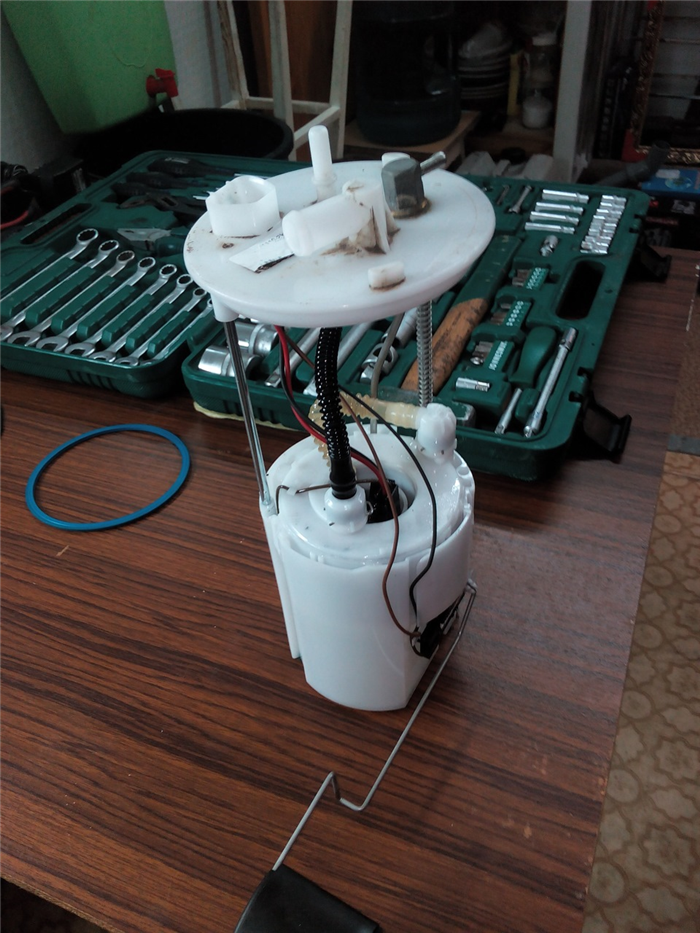

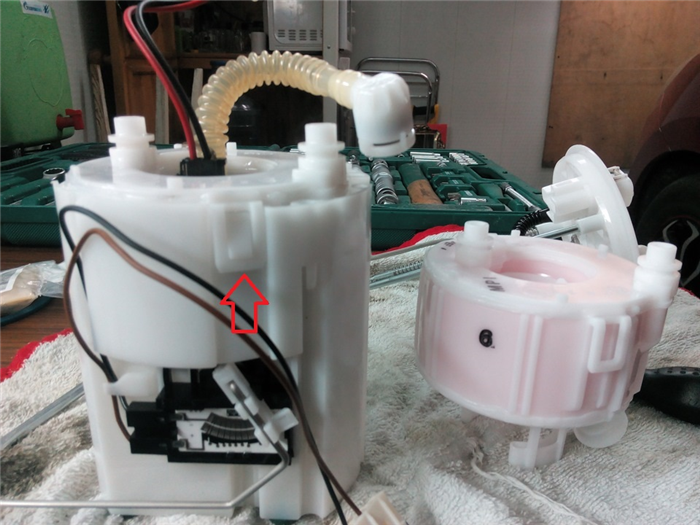

Снятая крышка топливного модуля.

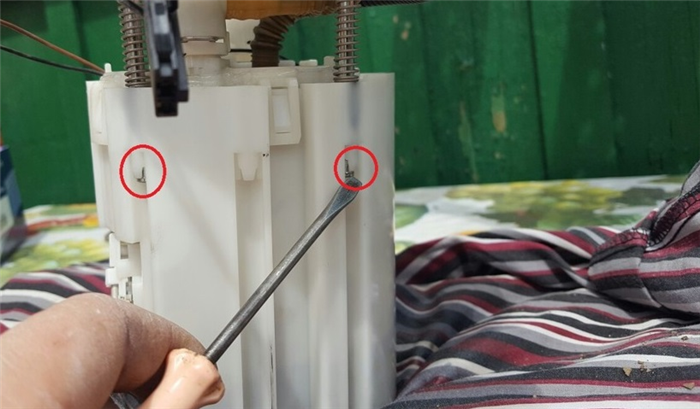

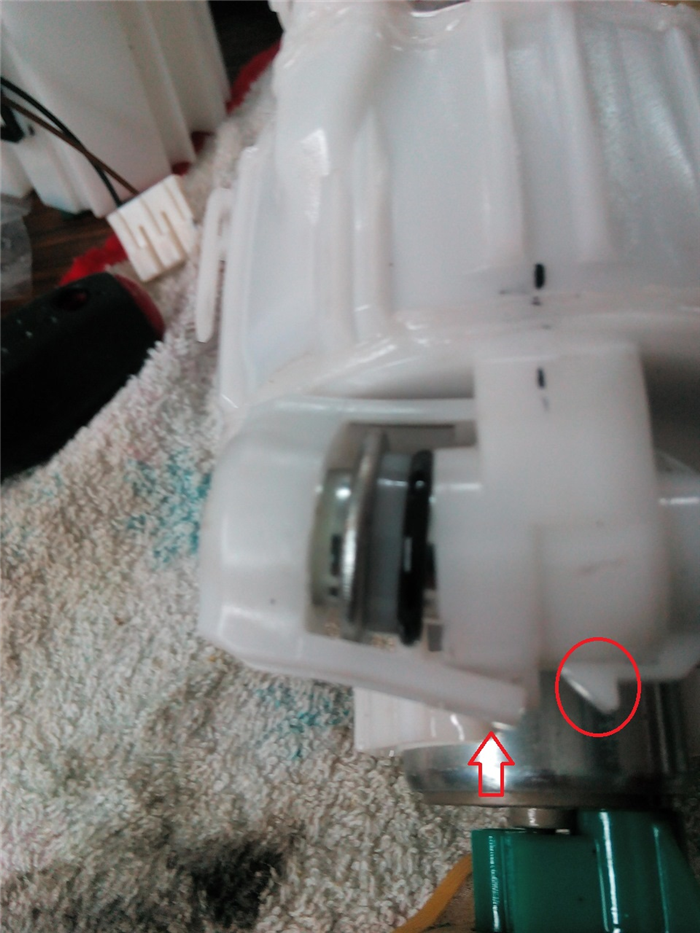

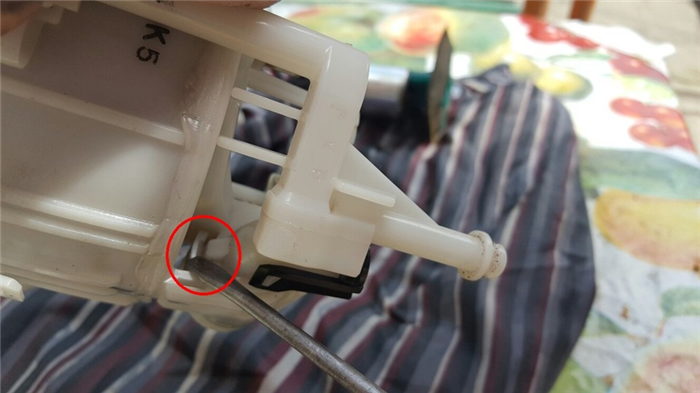

5. Подденьте плоской отвёрткой три фиксатора на корпусе стакана модуля и извлеките из стакана топливный фильтр (на фото видно только один фиксатор, остальные два расположены по периметру стакана модуля).

Снятый топливный фильтр на Хендай ix35.

Примечание:

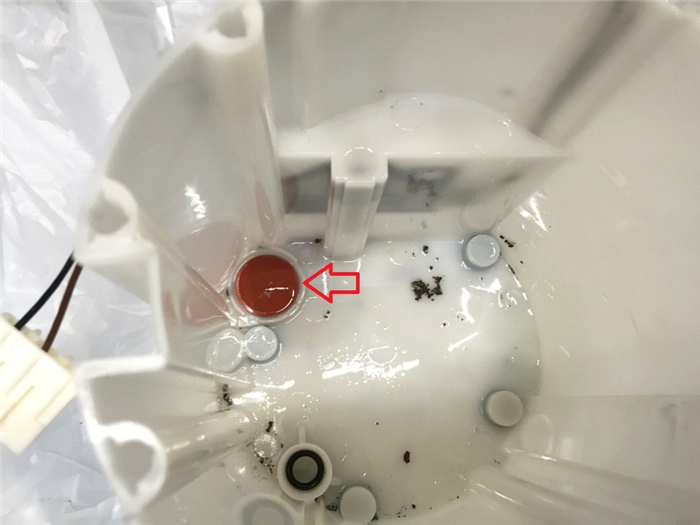

В отверстии днища стакана топливного модуля расположен резиновый клапан, препятствующий вытеканию топлива из стакана.

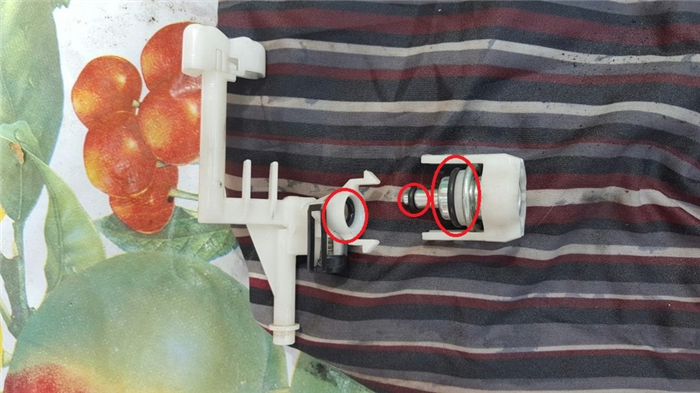

6. Подденьте плоской отвёрткой фиксаторы регулятора давления топлива и трубки слива топлива.

7. Снимите регулятор давления топлива и снимите трубку слива топлива. Обратите внимание чтобы на месте были все уплотнительные кольца регулятора давления (большое и маленькое).

Трубка слива топлива и регулятор давления топлива на Хендай ix35.

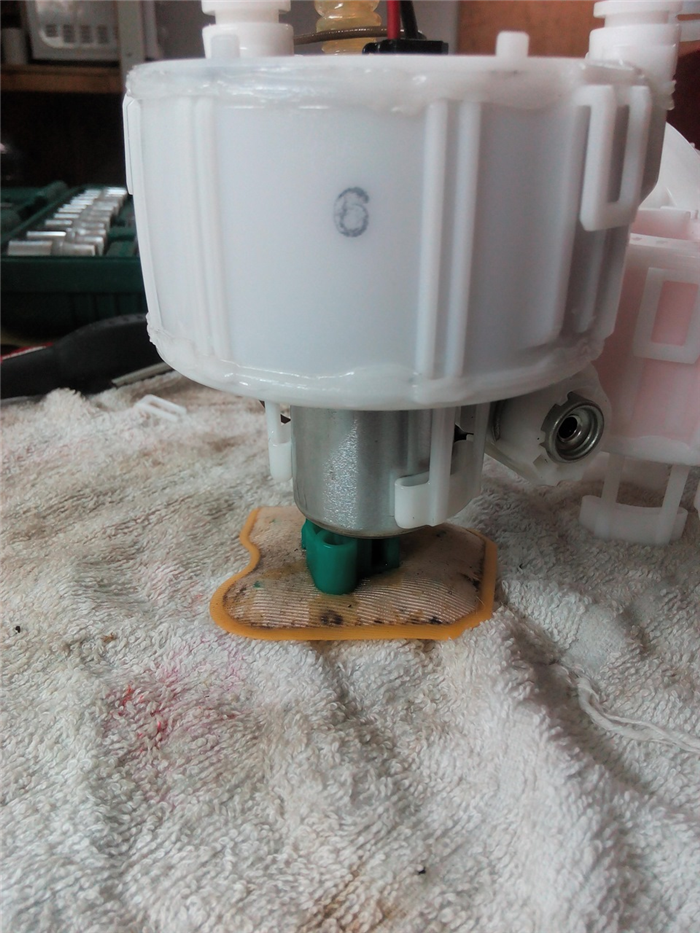

8. Отожмите два фиксатора топливного насоса и снимите насос с сетчатым фильтром.

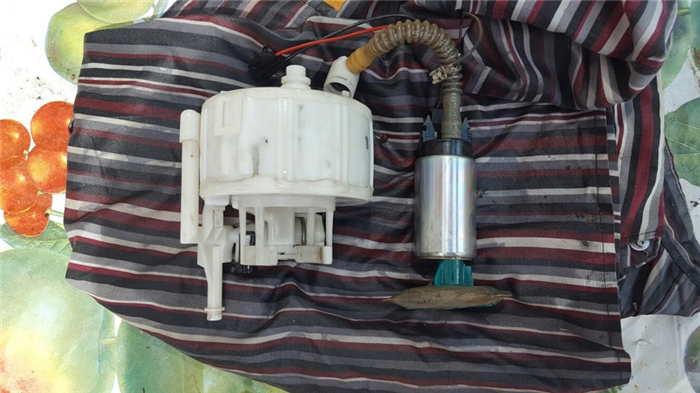

Топливный насос с сетчатым фильтром.

9. Подденьте плоской отвёрткой стопорную шайбу и снимите сетчатый фильтр с патрубка насоса.

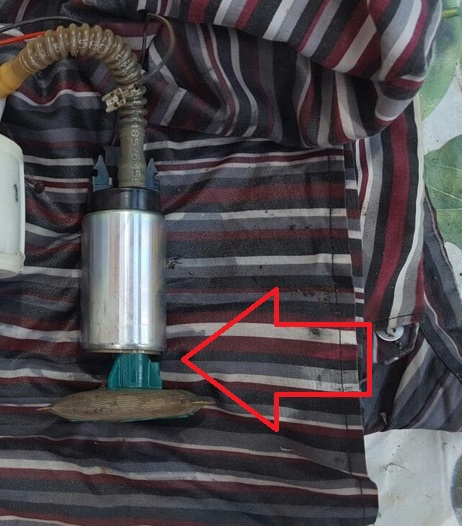

Фильтр грубой очистки (сетчатый) на Хендай ix35.

ПОЛЕЗНЫЕ СОВЕТЫ:

Чтобы снять гофрированную трубку с патрубка насоса, полейте на нее горячую воду.

10. Установите все детали на новый топливный фильтр, проверьте чтобы вы достали все резиновые кольца из старого фильтра, и установили их на новый фильтр.

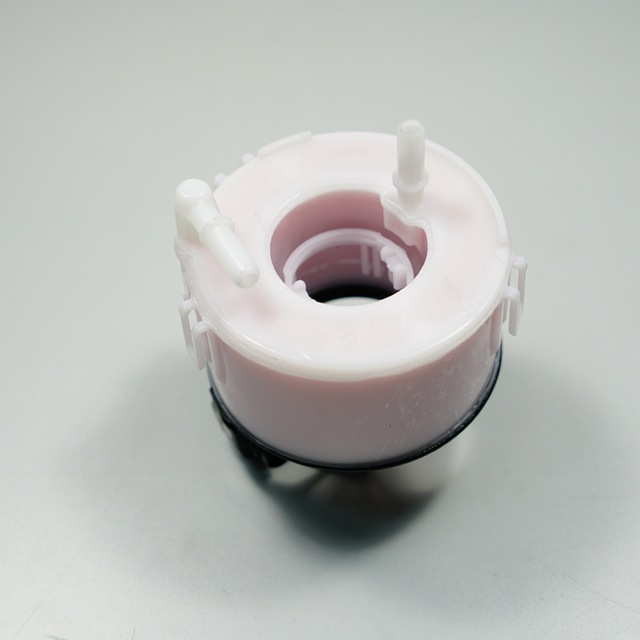

Новый топливный фильтр.

11. Установите все снятые детали в порядке, обратном снятию.
