Где находится датчик температуры охлаждающей жидкости в Нива Шевроле и как его заменить

Датчик температуры двигателя на Шевроле Нива — важный элемент системы, который нельзя оставлять без внимания. Он включен в комплекс устройств, которые управляют моторным элементом. Так, например, информация, получаемая от него, используется системой управления для корректировки параметров работы двигателя. Как и в других составляющих, в детали случаются неисправности и сбои.

Важно знать, где найти датчик в Chevrolet Niva и как его при необходимости заменить.

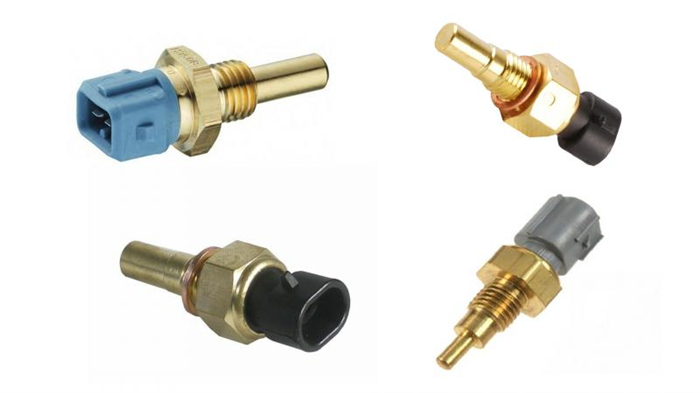

Применяемые датчики температуры

Применяемые датчики классифицируются по двум видам:

с температурным коэффициентом в отрицательную сторону;
с положительным температурным коэффициентом.

По цели использования разделяются на 3 типа:

датчик указателя температуры;
наружной температуры воздуха;
температуры охлаждения жидкости.

Чаще используется первый тип (с отрицательным температурным коэффициентом). При желании можно установить сразу две конструкции: одну в качестве основной, другую как дополнительную.

Главной составляющей конструкции датчика ОЖ выступает термистор. По принципу работы это резистор, который меняет свое сопротивление в зависимости от температуры окружающей среды. Он защищен металлическим корпусом, на поверхность которого нанесены резцы. К ним идет присоединение хвостовой части, смонтированной из пластика. Именно тут находятся контакты, присоединяющиеся к проводке. Один контакт — положительный (идет от электронного блока); другой — отрицательный (подключается к массе).

Принцип работы заключается в том, что к термистру подается постоянный поток напряжения от электронного блока в 5 В. При повышении или понижении температуры (в зависимости от используемого вида датчика) сопротивление термистра снижается, соответственно снижается и напряжение, приходящиеся на него. В итоге по попаданию этого напряжения электроблок автомобиля рассчитывает температуру движка и выводит нужный показатель на приборную доску.

Расположение датчиков температуры

Чтобы ремонтировать и менять деталь, нужно знать где находится датчик температуры охлаждающей жидкости в Нива Шевроле.

Где находится ДТОЖ двигателя

Определить расположение ДТОЖ зрительно невозможно: он скрыт другими деталями. Находится датчик в отверстие переднего патрубка водяной рубашки, входящей в блок цилиндров.

Распространенные ошибки и признаки неисправности

Система работы датчиков температуры считается надежной из-за простой конструкции. Однако в процессе использования автомобиля изнашивается практически каждая его деталь.

В случае с ДТОЖ возможны следующие неисправности:

Нарушение градировки. Такая ошибка приводит к незапланированному изменению сопротивления. Характеризуется сбоями в системы работы электронного блока управления.
Окисление проводки. Возникает из-за резких температурных перепадов.
Выход из строя дополнительных датчиков ДТОЖ.

В число признаков, свидетельствующих о неисправной работе, входят следующие:

в момент движения падают обороты двигателя — может произойти его остановка на холостом ходу;
автомобиль прогревается по времени более длительное время, чем прежде;
во время работы движок часто выходит за рамки предусмотренного температурного режима;
расход топлива значительно возрастает;
из выхлопной трубы идет дым черного цвета;
водитель теряет контроль над автомобилем.

Хотя ДТОЖ редко выходит из строя, для поломки должны быть основания. Чаще всего это происходит из-за некачественного антифриза или масла для мотора. Следствием действия таких факторов становится повреждение поверхности датчика. Так что приобретайте качественные расходные материалы. Также заключаться причина может в производственном браке.

Внимание! Не приобретайте устройстве регулирования температуры на барахолке или других дешевых рынках автомобильных запчастей.

Как проверить

Для проведения процедуры проверки понадобятся инструменты:

гаечный ключ на 19;
мультиметр;
емкость для сливания остатков охлаждающей жидкости (подойдет любое ведро или таз, не используемые для пищевых целей);
чайник (электрический) для кипячения воды;
термометр (только электронный);
отдельная емкость для кипятка (небольшого размера).

Последовательность действий:

Для начала проведите демонтаж датчика. Отсоедините от него все фишки с проводкой и с помощью ключа на 19 выверните из места, в котором располагается деталь.
В электрочайник залейте холодную воду. Погрузите туда же рабочую часть ДТОЖ вместе с подготовленным термометром.
Подсоедините к датчику охлаждения мультиметр. Он будет измерять и показывать сопротивление.
Включите чайник в электросеть. Пронаблюдайте за изменениями на показателях: при повышение температуры жидкости сопротивление должно падать. При этом показатели в каждом температурном режиме определенны.

Руководства и советы по ремонту автомобилей Шевроле

Руководство по ремонту датчика температуры воздуха Chevrolet Niva

В современном автомобиле большинство задач выполняет электроника. К ней относятся и различные датчики, которые тоже могут выйти из строя. Их нельзя назвать элементами первой необходимости в Нива Шевроле, но с их помощью мы можем определить – все ли хорошо с мотором, работает ли система климата правильно и многое другое. Процедура достаточно простая, поэтому можно сэкономить на автосервисе и выполнить работу самостоятельно.

После прочтения вы узнаете, как:

1. заменить датчик температуры наружного воздуха;
2. заменить датчик температуры мотора.

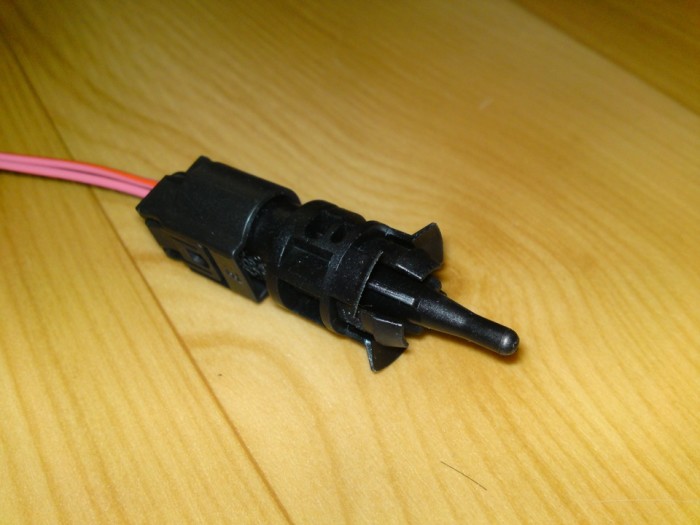

Замена датчика температуры наружного воздуха

Читать еще: Тест драйв шевроле спарк

Нельзя назвать датчик температуры воздуха окружающей среды элементом первой важности, но все-таки приятно, как все в Нива Шевроле работает как часы. Узнать о неисправности этого устройства для определения температуры воздуха можно одним способом: сравнить показатель на приборной панели автомобиля с другим измеряющим прибором. Но если вы застряли в пробке летом, то можно не удивляться, когда температуры резко поползет в гору – все приборы нагрелись. Так же во время стоянки с работающим мотором или на малой скорости, тепло действует на датчик воздуха, а в Нива Шевроле он не вентилируется, поэтому данные завышаются.

Находится это устройство в нижней части переднего бампера. Если встать лицом к мотору, то датчик находится в бампере за правым нижним углом номера. Через отверстие в его видно. Но демонтировать его сразу не выйдет, перед этим нужно выполнить подготовительные шаги. И обо всем этом мы расскажем ниже:

1. Необходимо отсоединить минусовую клемму аккумулятора;
2. Теперь надо обнаружить сам датчик в отверстиях бампера;
3. Аккуратно потяните его – прибор сам должен выйти из посадочного места;
4. Далее нужно достать его наружу, будьте готовы, что он потянет за собой провод;
5. Замена происходит следующим образом: датчик воздуха осоеденяется от штекера при помощи нажатия на фиксатор. Аккуратно потяните за штекер чтобы не повредить хрупкие детали;
6. Готово. Осталось установить новую деталь, купить её можно в автомагазине или в сервисном центре. Как говорят отзывы, внештатные приборы тоже могут подойти для Нива Шевроле, но предпочтительнее брать оригинальные детали для автомобиля;
7. Установка проходит в обратной последовательности. Не забудьте проверить работу систем после замены.

Замена датчика температуры мотора: инструкция

На силовом агрегате Нива Шевроле тоже есть регулирующие электронные устройства. Один из них – это датчик температуры охлаждающей жидкости двигателя. Он тоже может выйти из строя, что может повлечь за собой более серьезные последствия. Чтобы демонтировать старый, нам нужно выполнить несколько шагов. Расположен прибор для контроля двигателя на головке блока цилиндров. Это цельный корпус, внутри которого установлен специальные чувствительный элемент. В зависимости от окружающей среды, в чувствительном элементе меняется сила тока в цепи питания. Этим действием электроника передает информацию на приборную панель Нива Шевроле.

Отремонтировать электронику двигателя нельзя, так как она не рассчитана на это. При появлении неисправности, нужно снять и проверить проверяющий элемент. Если же неисправность подтвердилась, то можно приступать к замене. Для демонтажа этого механизма потребуется стандартный ремонтный набор, состоящий из отверток, стяжек и ключей. Когда все инструменты под рукой можно приступать к демонтажу:

1. Находим датчик двигателя и отключаем разъём с проводом.
2. Далее выкручиваем его – для этого идеально подходит ключ на девятнадцать.

3. Следующим шагом будет поднятие блока со своего посадочного гнезда. Важно: датчик двигателя нужно вынимать вместе с уплотнительной шайбой.
4. После этих операций нам нужно подготовить емкость с водой, которую можно будет нагревать. Туда нужно поместить снятый датчик и провести проверку. Если устройство мотора исправно, то при нагреве сопротивление будет понижаться до нуля, при остывании – возрастать.

5. Замена нового проводится в обратной последовательности. Как видите, операции достаточно простые, разве что с электроникой двигателя придется повозиться во время проверки.

Как оказалось, в вопросе замены обоих датчиков нет ничего сложного даже для начинающего водителя. Главное, соблюдать предписания- и все получится. Удачи.

Датчики на Нива Шеврле

В каждом современном автомобиле имеется система управления, работу которой нельзя представить без датчиков. Каждый датчик Нива Шевроле помогает произвести оценку значений неэлектрических параметров, и помогает преобразовать их в электрический сигнал, который форматируется в специальный цифровой код. Далее он переходит в специальный электронный блок, и в соответствие с той программой которая в него заложена начинает активировать нужный механизм.

Все датчики делятся на два типа:

Первые формируют электрическую энергию внешнего типа, а вторые преобразуют электрический сигнал благодаря внутреннему энергетическому преобразованию. Их можно найти почти в каждой системе автомобиля, например в системе управления двигателем они помогают измерять давление и температуру воздуха, масла, всей охлаждающей жидкости. Также в зависимости от назначения отвечают за расход воздуха, скорость, давление,температуру и т.д. Давайте более подробней разберем каждый элемент в отдельности.

Скорости

Датчик скорости Шевроле Нива помогает точно определить с какой скоростью двигается автомобиль. Полученная информация передается на спидометр. Также помимо этого выполняет такие функции как:

Контролирует расход топлива
Выводит информацию на приборную панель
В автомобилях с автоматом входит в систему которая отвечает за управление двигателем.

Если по каким либо причинам он выходит из строя, то дальнейшие движение становится затруднительным. Причинами поломки может быть загрязнение или окисление. В случае если прибор перестал работать в первую очередь нужно проверить нет ли следующих проблем:

Окислились контакты
Произошел обрыв электрической проводки
Разрушилась изоляция проводов
Имеются механические повреждения

Читать еще: Сколько весит шевроле лачетти

Диагностику можно произвести как визуально визуально так и при помощи мультиметра. Для этого извлекается датчик после этого к контактам нужно подключить плюс, а минус на массу автомобиля. Переводим мультиметр в режим измерения мощности и если показывает что напряжение увеличилось то элемент можно считать неисправным.

Что бы его поменять нужно отключить АКБ. Когда автомобиль обесточен находим датчик который расположен на задней крышке раздаточной коробки. Отсоединяем от него клемму и выкручиваем гаечным ключом.

Датчик фаз Нива Шевроле работает на принципе эффекта Холла. Работает он следующим образом, на распредвале имеется специальный штифт и когда он проходит параллельно торцу датчика, датчик начинает передавать на имеющийся контроллер импульс напряжения который должен иметь такое же положение как и поршень первого цилиндра в положение сжатия. То есть он нужен для того чтобы впрыск топлива и порядок работы цилиндров у двигателя соответствовал друг другу.

В случае выхода из строя он или его цепной контроллер записывает в свою память специальный код, и активирует сигнализатор. И чтобы его снять нужно:

Отсоединить АКБ
У двигателя снимаем декоративный кожух
Отсоединяем от датчика колодку
Отворачиваем болт который его крепит к блоку цилиндров
Вынимаем деталь из своего посадочного места
Устанавливаем новый в обратном порядке

Распредвала

Датчик распредвала Нива Шевроле создает стабильную работу двигателя. Работа основана на эффекте Холла. Благодаря ему происходит контроль за наклоном газораспределительного устройства согласно колнечатому валу. Система которая контролирует работу свечей и поступление бензина получает соответствующий сигнал.Он работает отталкиваясь от контроля разности потенциалов нужного электричества, и связанна с работой анализатора положения коленвала. Проще сказать он информирует нахождение поршня цилиндра ДВС, при этом последовательно происходят все циклы такта работы цилиндра. Если он перестает работать то происходит включение устройства и индикатора благодаря которому происходит смесь воздуха и топлива, дозирование приостанавливается и включается резервный режим. Производить замену рекомендуется каждые пять лет. Если он неисправен бортовой компьютер выдаст следующие ошибки, РО343, РО342, РО340.

Температур

Датчик температуры Нива Шевроле помогает определить температуру воздуха окружающей среды. Располагается на бампере в нижней части с водительской стороны. Если перестает работать его можно заменить, для этого нужно:

Отсоединяем АКБ
Находи сам датчик
Аккуратно вытаскиваем его из своего посадочного места
Вытаскиваем его наружу
Нажав на фиксатор отсоединяем от него штекер
Устанавливаем новый в обратном порядке

Расхода воздуха

Расход воздуха Нива Шевроле контролируется при помощи датчика термоанемометрического типа, располагается который между шлангом впускной трубки и воздушного фильтра. Величина постоянного тока зависит от направления и количества движущего воздуха который проходит через него. В случае неисправности системы заносится в память код и активируется сигнализатор.

Чтобы заменить нужно приготовить ключ на 10 и отвертку и проделать следящие:

От датчика отсоединяем колодку
Ослабляем хомут воздушного патрубка
Выкручиваем болты которые крепят датчик и уплотнительное кольцо
Устанавливаем новый

Кислорода

Датчик кислорода Шевроле Нива называют еще лямбда-зондом, расположен он в системе выпуска отработанных газов на приемной трубке. Кислород который содержится в отработанных газах взаимодействует с ним создавая при этом разность потенциала на выходе. Изменяется он примерно от 0,1 до 0,9 В.Чтобы он нормально функционировал его температура должна быть не ниже 360 градусов. Для этих целей имеется встроенный нагревательный элемент. В случае если на выходе разность потенциалов низкая то смесь начинает обогащаться, а если наоборот она высокая то происходит обеднение смеси.

Дитонации

Датчик детонации на Шевроле Нива расположен на блоке цилиндров на верхней части, его основная задача улавливать необычные вибрации в двигателе. Отличная чувствительность обеспечивается благодаря пьезокристаллической пластине. Во время вибраций датчик генерирует импульсы которые увеличиваются при возрастание ударов. По сигнал контроллера происходит регулировка опережения зажигания чтобы устранить детонацию топливных вспышек. Проще говоря он контролирует работу двигателя вовремя движения на пониженных оборотах вовремя включения повышенной передачи, для того чтобы поршни,блок цилиндров, а также коленвал не вышел из строя. Ниже представлена таблица по его замене:

Уровень топлива

Датчик уровня топлива Нива Шевроле определяет остаток топлива в баке и передает показания на приборную панель. Находится он в топливном баке. Его поломка может привести к остановки автомобиля в самый неподходящий момент, так водитель не будет знать сколько реально в баке топлива. Поэтому если появились проблемы с ним то лучше как можно скорей замените, cделается это можно так:

Поднимается правая часть заднего сиденья
Отгибается ворсистая тряпка
Откручивается два самореза на лючке бензонасоса
Снимаем лючок
Отсоединяем два патрубка и клеммы
Откручиваем 8 винтов
Вынимаем аккуратно бензонасос и меняем необходимый элемент

Читать еще: Катушка высокого напряжения шевроле ланос

Все работы проделываются в течение 10 минут.

Холостого хода

Датчик холостого хода Шевроле Нива обеспечивает подачу воздуха в двигатель вовремя работы на холостом ходу. Во время поступления сигнала на ЭБУ датчик перемещает клапан, изменяя проходное отверстия в воздушном клапане. Если он выйдет из строя то отремонтировать его не получится, так как он имеет неразборную конструкцию.

Для его замены нужно подготовить торцевой ключ на тринадцать, пассатижи и крестовую отвертку и проделать следующие:

Откручиваем болты крепления и снимаем корпус с дроссельной заслонки
Отключаем колодки проводов разъем регулятора работы двигателя
На корпусе дроссельной заслонки выкручиваем пару винтов
Снимаем регулятор
В имеющемся отверстие вынимаем уплотнительное кольцо

Подводя итог можно сделать вывод что выход из строя любого из выше перечисленных элементов может серьезно сказаться на работе автомобиля, поэтому в случае неисправности нужно произвести замену новой детали как можно скорей. Все работы по замене можно проводить самостоятельно.

Датчик температуры Chevrolet Niva

Автомобиль Шевроле Нива имеет несколько датчиков температуры. Часть из них следит за соблюдением оптимального теплового режима силовой установки.

Это позволяет максимально продлить ресурс мотора. Помимо этого у Нивы есть датчик температуры окружающего воздуха. Измеритель не несет на себе важной роли, но слегка повышает комфорт пользования транспортным средством.

Применяемые датчики температуры

На автомобиле Шевроле Нива стоит три датчика температуры. Каждый из них выполняет свою функцию. Наиболее важным является датчик температуры охлаждающей жидкости. Он не дает мотору перегреться, связан непосредственно с электронным блоком управления и контролирует работу вентилятора радиатора.

Работа датчика указателя температуры охлаждающей жидкости связана с информированием водителя о тепловом состоянии мотора. Измеритель немного дублирует функции ДТОЖ.

За состоянием окружающей среды следит датчик температуры наружного воздуха. Он выполняет функцию обычного термометра, выводя данные на жидкокристаллический экран панели приборов.

Расположение датчиков температуры

Датчик указания температуры ОЖ ввернут непосредственно в отверстие головки блока цилиндров. Его можно увидеть, если посмотреть с левой стороны на силовую установку.

ДТОЖ располагается в выпускной магистрали охлаждающей жидкости. Он вставлен в передний патрубок водяной рубашки.

Чтобы увидеть, где находится датчик температуры наружного воздуха, требуется заглянуть под передний бампер. Измеритель расположен за правым нижним углом номерного знака. Не снимая бампер сенсор можно увидеть в расположенное около него отверстие.

Стоимость датчиков

Датчики температуры Шевроле Нива хоть и не относятся к расходникам, требующим периодической замены, все же обладают весьма низкой ценой. Связано это с простотой конструкции и отсутствием при изготовлении использования дорогостоящих материалов или технологий. Более подробно расценки на измерители приведены в таблице ниже.

Таблица — Стоимость датчиков температуры Шевроле Нива

Самостоятельная замена датчика указателя температуры

Замена датчика указателя температуры охлаждающей жидкости своими руками на автомобиле Шевроле Нива пошагово представлена ниже.

Обесточить бортовую сеть.
Снять защитный чехол с измерителя.
Отсоединить клемму, от которой отходит провод датчика.

Ослабить затяжку измерителя. Для этого потребуется ключ «на 21».

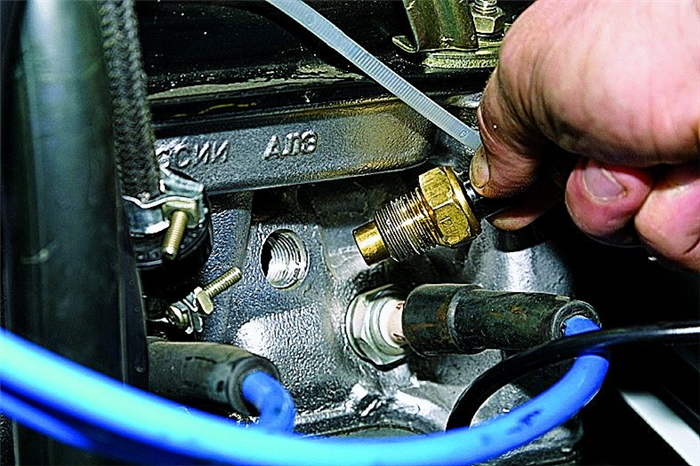

Вывернуть послабленный измеритель усилием руки. Изъять датчик.

Установить новый измеритель в порядке обратном демонтажу.

Замена своими руками датчика температуры ОЖ

Для замены датчика температуры ОЖ требуются инструменты, которые представлены в таблице ниже.

Таблица — Инструменты и материалы необходимые для замены датчика температуры ОЖ

Для того, чтобы заменить ДТОЖ на Шевроле Нива, рекомендуется воспользоваться пошаговым алгоритмом нижеприведенной инструкции.

Работу следует проводить при полностью холодном двигателе. Поэтому прежде чем приступать к замене, если транспортное средство только после поездки, то необходимо выждать временной интервал достаточный для остывания силового агрегата.
Зафиксировать автомобиль, воспользовавшись стояночным тормозом.
Открыть капот.
Обесточить сеть транспортного средства. Для этого необходимо снять минусовую клемму с аккумуляторной батареи.

Для удобного доступа к измерителю температуры рекомендуется демонтировать декоративный защитный кожух силового агрегата и корпус воздушного фильтра.

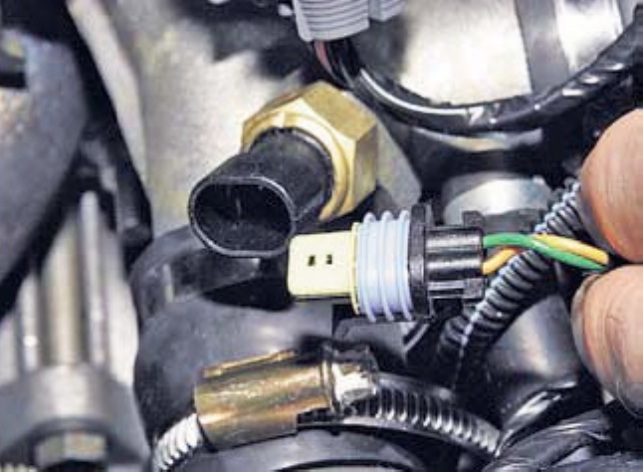

Нажав на фиксаторы скинуть клемму с датчика температуры ОЖ.
