Передаточные числа нива шевроле

Трансмиссия Шевроле Нива

Даже такая сложная система, как трансмиссия Шевроле Нива может быть лаконично описана в доступном виде. Каждый владелец обязан знать элементарные принципы работы систем своего автомобиля.

Устройство трансмиссии Шевроле Нива

Трансмиссия является чисто техническим понятием и не относится исключительно к автомобилю. В буквальном смысле, это силовая передача, обеспечивающая целостное функционирование механизмов. Применимо к конкретной модели авто можно заключить, что трансмиссия Шевроле Нива представлена механизмами, реализующими передачу момента силы от двигателя к колесам с возможностью его изменения.
У нас тут еще видео на тему трансмиссии Шевроле Нива.

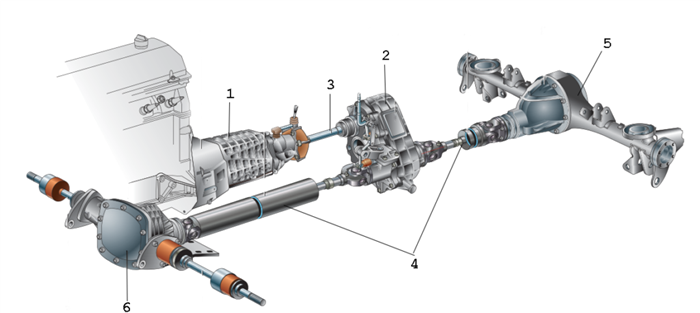

В состав трансмиссии ВАЗ-2123 входят следующие агрегаты:

  1. Коробка переменных передач;
  2. Раздаточная коробка;
  3. Промежуточный вал;
  4. Приводные и карданные валы;
  5. Задний мост;
  6. Передний мост.

Трансмиссия обеспечивает постоянный привод. Это означает, что отключить передний мост шевроле нива нельзя. Такая схема увеличивает расход топлива, а также снижает шумо- и виброизоляционные характеристики, но считается наиболее оптимальной в условиях бездорожья.

Схему передачи крутящего момента можно представить так: двигатель – сцепление – КПП – промежуточный вал – раздаточная коробка. Привод посредством карданных валов передается к мостам. Раздатка нива шевроле имеет межосевой дифференциал. В рабочем состоянии он обеспечивает разное угловое смещение передних и задних колес. Блокировка дифференциала позволяет сравнять угловые скорости вращения обоих карданов. (более наглядно можно посмотреть в видео)

Важно. Работа трансмиссии с заблокированным дифференциалом предусматривается только для преодоления препятствий. Движение по прямолинейному участку дороги на большой скорости приводит не только к излишней вибрации автомобиля, но и к увеличенным нагрузкам на раздатку, что может послужить причиной скорейшего выхода ее из строя.

Раздаточная коробка может работать в двух режимах. При включении режима понижения увеличивается крутящий момент. Особенности, которые имеет коробка шевроле нива в сопряжении с раздаткой, позволяют управлять моментом сил и включать блокировку межосевого дифференциала одним рычагом, а не двумя, как у предшественника ВАЗ-2121.

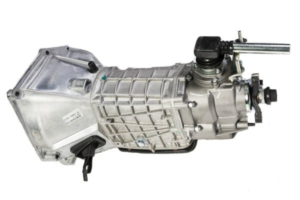

Коробка передач

Конструктивных отличий коробка шевроле нива по сравнению с коробкой Лада 4х4 не получила, и по своему устройству они идентичны. Различие можно заметить только в креплении и длине привода переключения передач. Еще одна немаловажная особенность – наличие 5-й передачи.

Основным параметром КПП является передаточное число. По тривиальному определению, это отношение числа зубьев ведомого вала к числу зубьев ведущего. Естественно, о передаточном числе речь заходит, когда имеется по факту передача момента от одного вала к другому. Если указанный параметр больше 1, то такой механизм работает на увеличение крутящего момента. Передаточное число для IV передачи равно 1, а для V – 0,82. То есть, на V передаче будет наблюдаться увеличение числа оборотов вторичного вала с параллельным уменьшением крутящего момента. Представить значение передаточного числа удобнее на работе звезд скоростного велосипеда.

Читать еще:  Где стоит датчик кислорода на шевроле ниве

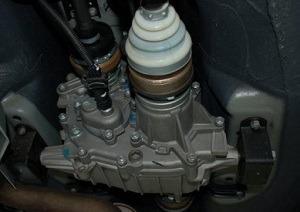

Раздаточная коробка

Рычаг управления раздатки и дифференциала (демультипликатор) позволяет совместить один из двух режимов с включением или отключением межосевой блокировки. Вместе с нейтралкой получается 5 позиций рычага.

  • Нейтральное положение. Зацепления в главной паре нет. Автомобиль не может двигаться.
  • Дифференциал разблокирован, понижение отключено. По сути, это нормальный режим для повседневной езды. Распределение момента сил происходит в соотношении 1:2.
  • Дифференциал заблокирован, понижение отключено. Распределение момента сил между осями происходит в равных долях, но за счет работы межколесного дифференциала усилие на каждое колесо зависит от дорожного покрытия.
  • Дифференциал разблокирован, понижение включено. Увеличен крутящий момент, но его распределение между осями – 1:2.
  • Дифференциал заблокирован, понижение включено. Мосты работают в жесткой связке. Автомобиль обладает наиболее повышенной проходимостью.

Задний мост

Задний мост Шевроле Нива собран по классической схеме. В его основу легла конструкция гипоидной главной передачи с дифференциалом. Привод распределяется между двумя полуосями, которые передают момент силы непосредственно на ступицы колес.

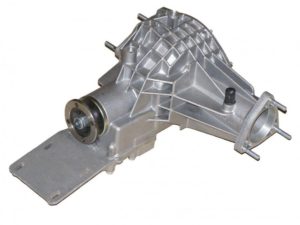

Передний мост

Главная передача вместе с дифференциалом переднего моста собраны в одном картере. Многие узловые элементы переднего и заднего моста абсолютно идентичные. Передача усилия происходит на два привода, которые находятся в шлицевом соединении с дифференциалом моста.

Ресурс элементов трансмиссии

При должном обслуживании все элементы трансмиссии имеют соответствующие регламенту сроки службы. Сложившийся стереотип о ненадежности не подтверждается ни документально, ни практически. До сих пор Шевроле Нива остается одним из самых востребованных на рынке автомобилей. Владельцы утверждают, что свои 200 000 км, которые закладывает завод в качестве ресурса, авто отхаживает. Это означает, что ресурс трансмиссии определен заводом-изготовителем и не может быть меньше 200 000 км.

Еще раз следует сделать акцент на своевременное обслуживание, как гарантию безупречной работы системы.

Передаточные числа нива шевроле

1. Покупки возможны без регистрации на сайте.

2. Предоплата 100% за товары.

3. Минимальная сумма заказа: 1800 руб

4. Доставка: Транспортными Компаниями и/или Почтой России.

5. Гарантия качества (минимальный срок гарантийных обязательств 6 месяцев ).

6. 100% возврат а денег в соответствующих случаях.

7. Информацию, после отгрузки сообщаем на электронную почту.

8. Бесплатная информационная поддержка по телефону: 8-800-100-14-99.

9. Предоставляем Инструкции и Сертификаты на силовой обвес, багажники и прочие товары.

10. Перед оплатой получаете достоверную информацию по: стоимости доставки, перевозчику, месту получения заказа в вашем населённом пункте,

перечню заказанных товаров (артикул, название, кол-во, опции) с Суммой к оплате со всеми возможными наценками!

11. Информацию по платежам дублируем в СМС на ваш мобильный телефон.

12. Всегда п одтверждаем поступление денег.

13. Наложенным платежом товары Не продаём!

14. Время Отгрузки заказа: в среднем 2-3 Рабочих Дня.

15. Расширенная гарантия на некоторые товары.

16. Регулярные акции со скидками, распродажи!

17. Подпишитесь и следите за нашими новостными рассылками на электронной почте!

— 6 лет — главный магазин из Тольятти всех ниваводов России

Нам оставили больше 900 Благодарных Отзывов:

Юрий Константин, здравствуйте. Посылки получил. Всё просто замечательно! Огромное спасибо! Хотел оставить отзыв на сайте, но что-то не получается. Надеюсь, будем сотрудничать и дальше. Фото Нивы , которую подготавливаем к отправке на Север, отправлю позже Юрий из Кемерово

Очень ХОРОШИЙ магазин.Заказывал передние и задние фонари.Всем рекомендую. Выбор хороший и люди относятся к вашим проблемам с пониманием. Буду и дальше тут покупать

Отличный интернет магазин , всё быстро и хорошо!

Кстати Константин ! ПК 23-1 просто КЛАСС — гоняю нормально — без прошивки мозгов . Не чего не стучит и не гремит машина (Шевроле Нива) работает как часы .

Читать еще:  Схема системы охлаждения лада калина

Здравствуйте! Хочу поделиться отзывом о электронной РК. Конечно Все нивоводы знают, что такое дребезжание рычагов и гул РК. Долго конечно думал на счёт данного девайса, вот наконец решился приобрести. Заказал у Константина, пришла пасылка довольно быстро. Установка заняла не много времени, все очень просто как оказалась устовить, и первая поездка: сначала я забыл, что нахожусь в ниве. Ожидания превзошли себя я даже не думал, что ниву можно сделать тихой. Включения происходит как на Патрке. В целом пока не желею, время покажет работу данной штукенции. Спасибо Константину и Нава24, хороший магазин. Кстати печьку от ваз 2108 заказывал тоже сдесь. Пишите, спрашивайте, с удовольствием поделюсь опытом.

Ростислав Бондарев Ростислав Бондарев •
Добрый день! Пришла вторая(не маленькая) посылка! Упаковано классно, быстро, четко! Сайт рекомендовал на «драйв2» Буду сотрудничать дальше!

Константин, груз получил! Большое спасибо! Сервис отличный ! Привет из Архангельска !!

Андрей Черепахин, Москва *

Константин, доброго здоровья! Все получил, спасибо большое! Все как всегда — на высшем уровне!

Управление раздаткой Нива Шевроле: устройство, как включить и выключить?

Усилие двигателя, которое преобразуется в КПП, передается на ведущие оси Нивы Шевроле не напрямую, а через раздаточную коробку. Она выполняет несколько функций:

  • Распределяет крутящий момент между мостами, позволяя им вращаться с разной скоростью.
  • При необходимости блокирует межосевой дифференциал, предотвращая пробуксовку колес.
  • Позволяет менять передаточное число, увеличивая крутящий момент.

Этот ключевой элемент трансмиссии обеспечивает высокую проходимость на сложных участках дороги.

Устройство

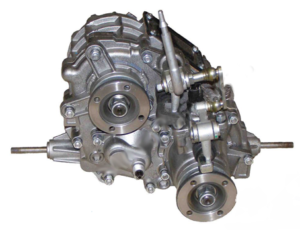

Раздаточная коробка ВАЗ 2123 устанавливается сзади КПП и крепится кронштейнами к днищу автомобиля. Она приводится в действие промежуточным валом. Крутящий момент от РК к ведущим мостам передается карданами, которые прикручены к фланцам приводных валов раздаточной коробки.

Корпус раздатки сделан из алюминиевого сплава. В верхней его части имеется люк с крышкой.

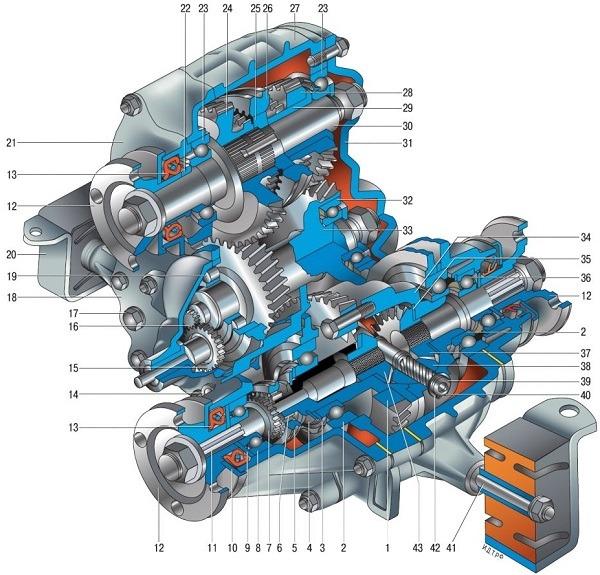

Раздаточная коробка состоит из следующих деталей:

  • Корпус РК.
  • Ведущий вал.
  • Рычаги управления.
  • Подшипники.
  • Шестерни.
  • Ведущие приводные валы (передний и задний).
  • Фланцы.
  • Корпус механизма дифференциала.
  • Оси.
  • Сателлиты.
  • Муфты переключений передачи и блокировки дифференциала.
  • Сальники.
  • Стопорные и упорные кольца.
  • Крышки корпуса.
  • Сапун.

Раздаточная коробка Шеви Нивы имеет три скорости:

  • Первая, с передаточным числом 1,2.
  • Нейтральную.
  • Пониженную (вторую), с передаточным числом 2,135.

Нейтраль позволяет временно выключить коробку переключений передач от трансмиссии. Он используется при подключении к автомобилю лебедки и других агрегатов.

Первая скорость предназначена для движения по дорогам, а вторая – для бездорожья, где требуется высокий крутящий момент при малой скорости.

Важно: в раздатке отсутствуют синхронизаторы. Поэтому переключать блокировку и скорости РК нужно лишь после остановки машины. Если же раздатку переключить не удается, нужно попробовать вывернуть руль или медленно тронуться с места. В этом случае шестерни изменят взаимное положение, что даст возможность переключить режим.

Как пользоваться?

Переключая режимы работы раздатки, можно подстраивать поведение автомобиля в соответствии с дорожными условиями.

Пониженная передача используется в двух случаях:

  • Нужно обеспечить низкую скорость движения. Например, если нужно заехать на бордюр или другое препятствие, можно включить пониженную передачу, чтобы не жечь сцепление.
  • Нужен высокий крутящий момент. Пониженная передача включается перед преодолением крутых подъемов.

Блокировка дифференциала включается при движении по бездорожью, где высока вероятность пробуксовки.

При этом включать ее необходимо еще до попадания на сложный участок.

Читать еще:  Сход развал на шевроле круз

В общем случае использовать раздаточную коробку нужно так:

  • Движение по шоссе. Дифференциал разблокирован, включена первая скорость РК.
  • Преодоление подъемов и препятствия на твердом покрытии. Дифференциал разблокирован, включена пониженная скорость.
  • Преодоление сложных заснеженных участков, грязи, скользких подъемов. Включена блокировка и пониженная скорость.

Разновидности

Конструкция автомобиля предусматривает наличие раздатки, аналогичной агрегату, который устанавливается на ВАЗ 2121. При этом используются так называемые мелкомодульные РК с однорядными или двухрядными подшипниками.

Около 1000 экземпляров Нивы Шевроле модификации FAM-1. На них устанавливались совмещенные с раздаткой коробки переключения передач от Suzuki Grand Vitara.

Распространенные неисправности

Владельцы автомобилей чаще всего отмечают следующие проблемы с РК:

  • Затрудненное включение передач.
  • Невозможность включения блокировки дифференциала.
  • Повышенная вибрация при старте или движении автомобиля.
  • Утечка масла.

При выявлении любой из этих проблем необходимо обратиться на СТО или самостоятельно выполнить ремонт раздатки. В некоторых случаях достаточно отрегулировать РК или обработать шарнир привода управления средством WD-40.

Полезное видео

Посмотрите подробно про то как работает раздатка на Chevrolet Niva, как её включать и выключать в видео ниже:

Общие сведения об автомобилях Нива Шевроле

Размеры кузоа и трансмиссии Шеви Нива показаны на рисунке ниже.

Габаритные размеры автомобиля Нива Шевроле

Технические характеристики Шевроле Нива в модификации L

Основный агрегаты установленный на Нива Шевроле

Основные агрегаты автомобиля Нива Шевроле (вид снизу спереди): 1 – двигатель; 2 – привод переднего колеса; 3 – редуктор переднего моста; 4 – передний карданный вал; 5 – раздаточная коробка; 6 – промежуточный вал; 7 – нейтрализатор отработавших газов; 8 – приемная труба; 9 – стабилизатор поперечной устойчивости; 10 – коробка передач; 11 – защита двигателя.

Подкапотное пространство автомобиля Нива Шевроле (вид сверху) с установленным декоративным кожухом: 1 – воздушный фильтр; 2 – декоративный кожух; 3 – пробка маслозаливного отверстия; 4 – адсорбер.

Подкапотное пространство Шевроле Нива (вид сверху) со снятым декоративным кожухом: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – насос гидроусилителя рулевого управления; 4 – воздухоподводящий патрубок; 5 – шланг к вакуумному усилителю тормоза; 6 – шланг большой ветви системы вентиляции картера двигателя; 7 – шланг малой ветви системы вентиляции картера двигателя; 8 – шланги подогрева дроссельного узла; 9 – дроссельный узел; 10 – бачок омывателя ветрового стекла; 11 – расширительный бачок системы охлаждения двигателя; 12 – адсорбер системы улавливания паров топлива; 13 – ресивер; 14 – двигатель; 15 – подкапотная лампа; 16 – главный тормозной цилиндр; 17 – бачок гидроусилителя рулевого управления; 18 – бачок главного цилиндра привода сцепления; 19 – аккумуляторная батарея.

Подкапотное пространство Шеви Нива (вид снизу, защита двигателя для наглядности снята): 1 – радиатор системы охлаждения двигателя; 2 – электровентиляторы радиатора; 3 – насос гидроусилителя рулевого управления; 4 – поперечина передней подвески; 5 – пружина передней подвески; 6 – нижний рычаг передней подвески; 7 – левая рулевая тяга; 8 – растяжка поперечины передней подвески; 9 – редуктор переднего моста; 10 – приемная труба; 11 – средняя рулевая тяга; 12 – внутренний шарнир привода передних колес; 13 – правая рулевая тяга; 14 – штанга стабилизатора поперечной устойчивости; 15 – наружный шарнир привода передних колес; 16 – генератор; 17 – масляный картер двигателя.

Основные агрегаты Нива Шевроле автомобиля (вид снизу сзади): 1 – регулятор давления в задних тормозах; 2 – пружина задней подвески; 3 – амортизатор задней подвески; 4 – нижняя продольная штанга задней подвески; 5 – дополнительный глушитель; 6 – задний карданный вал; 7 – задний мост; 8 – поперечная штанга задней подвески; 9 – основной глушитель.
