Раздатка Нивы Шевроле

Неотъемлемой частью трансмиссии, обеспечивающий ВАЗовскому внедорожнику полный привод, является раздатка Нивы Шевроле. Поскольку управление узлом включено в перечень манипуляций, выполняемых при вождении, каждый водитель обязан иметь общее представление о назначении раздаточной коробки, ее устройстве и правилах эксплуатации.

Шевроле Нива – полюбившийся российскому потребителю автомобиль, который позиционируется, как внедорожник. Он характеризуется высокой степенью проходимости за счет полного привода, поэтому становится незаменимым транспортным средством при занятии охотой или рыбалкой.

Назначение раздаточной коробки

Если создать в автомобиле постоянный полный привод и обеспечить постоянный крутящий момент на карданных валах заднего и переднего моста, то такая техника способна преодолевать препятствия в виде бездорожья, но не более. Однако к езде по трассе на относительно высоких скоростях авто не будет приспособлено.

• Возникнет излишняя нагрузка на детали, распределяющие момент по осям.
• Увеличится расход топлива.
• Возникнет эффект подъедания резины.

Раздатка на автомобиле Шевроле Нива выполняет сразу две функции. Она обеспечивает распределение момента сил по осям с возможностью его подачи на оба моста одновременно.

Также раздатка преобразует крутящий момент, увеличивая его за счет понижения числа оборотов на передаче. Здесь под передачей подразумевается пара шестерен, находящихся в зацеплении и обладающих определенным передаточным отношением. Эти две функции могут выполняться вкупе или раздельно.

Раздатка Нивы Шевроле

Несмотря на то, что автомобиль Шевроле Нива представлен в нескольких модификациях, принципиальная схема устройства раздаточной коробки везде одна и та же. Ее можно представить, как совокупность самостоятельных узлов.

• Ведущий вал. Он принимает на себя всю нагрузку от основной трансмиссии и передает ее на раздаточную коробку.

(1 — фланец; 2 — сальник; 3 — упорное кольцо подшипника; 4 — передний подшипник; 5 — ведущий вал; 6 — шестерня высшей передачи; 7 — ступица; 8 — муфта; 9 — шестерня низшей передачи; 10 — втулка; 11 — задний подшипник; 12 — установочное кольцо )

• Межосевой дифференциал. Обеспечивает возможность вращения переднего и заднего приводного вала с различной угловой скоростью.

(1 — стопорное кольцо; 2 -пружинная шайба; 3 — установочное кольцо подшипника; 4 — подшипники корпуса дифференциала; 5 -ведомая шестерня; 6 — передний корпус дифференциала; 7 — шестерня привода переднего моста; 8 — стопорное кольцо оси сателлитов; 9 — сателлит; 10 — задний корпус дифференциала; 1 1 -опорная шайба; 12 — шестерня привода заднего моста; 13 — ось сателлитов; 14 — пружинная шайба оси сателлитов; 15 — опорная шайба)

• Узел блокировки. Обеспечивает жесткую связь двух валов, при которой они начинают вращаться с одной угловой скоростью.
• Понижающая передача. Ее назначение заключается в повышении крутящего момента за счет понижения частоты вращения вала.

Управлять раздаточной коробкой Нива Шевроле можно из салона одним рычагом, поэтому в качестве составной части рассматривают такой элемент, как привод раздатки.

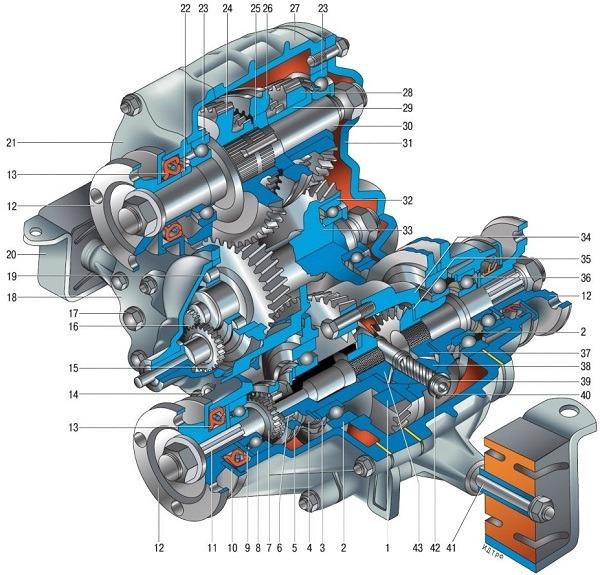

Что же касается более подробной схемы устройства данного элемента трансмиссии, то она достаточно сложная и содержит более 40 позиций, в которых можно выделить конструктивные и вспомогательные элементы.

Перечень конструктивных элементов

• Ведомая шестерня
• Муфта дифференциала
• Подшипники дифференциала
• Подшипники приводных валов
• Валы привода мостов
• Сальники валов
• Подшипник промежуточного вала
• Шестерни повышающей и понижающей передачи
• Промежуточный вал
• Корпус дифференциала
• Ось сателлитов
• Сателлиты

Управление раздаточной коробкой

Залогом долговечной работы трансмиссии является правильный выбор режима ее работы. Каждый владелец автомобиля Нива Шевроле может предварительно ознакомиться с правилами эксплуатации, используя для этого специально разработанное руководство. Прежде всего, необходимо разобраться с режимами работы раздатки и их включением. На автомобилях Шевроле Нива пониженная/повышенная передача, а также блокировка включаются одним рычагом, который имеет пять положений.

• Центральное положение – включена нейтраль.
• Назад и вправо – повышенная передача с разблокированным дифференциалом.
• Назад и влево – повышенная передача с заблокированным дифференциалом.
• Вперед и вправо – пониженная передача с разблокированным дифференциалом.
• Вперед и влево – пониженная передача с заблокированным дифференциалом.

Эксплуатация автомобиля в разных режимах

Пониженная передача включается в том случае, когда необходимо увеличить крутящий момент. Примером может служить движение вверх по крутому склону или проезд по вязкому грунту. Для преодоления труднопроходимых участков включается блокировка. Чтобы добиться более четкого и фиксированного включения, нужно дождаться момента пробуксовки, а затем при выключенном сцеплении перевести рычаг влево. В состоянии блокировки можно перемещаться только на ограниченное расстояние со скоростью не более 40 км/ч.

В качестве примера можно смоделировать ситуацию. Для преодоления препятствия в виде большой лужи следует остановиться и включить пониженную передачу. Блокировка уместна, если присутствуют неровности и колейность. Без необходимости блокировать дифференциал не рекомендуется, так как часто возникают проблемы с разблокированием. Если случилась такая ситуация, необходимо начать движение задним ходом и одновременно пытаться перевести рычаг в правое положение.

Диагональное вывешивание автомобиля приведет к тому, что свободные колеса будут вращаться, а машина останется без движения. В таком случае предусмотрена блокировка, которую можно включить в режиме повышенной передачи. Следует отметить, что при преодолении крутых спусков, рекомендуется применять торможение двигателем. Если поверхность покрыта грязью или снегом, то выбирается режим первой пониженной передачи.

Неисправности раздатки

Раздаточная коробка – сложный узел, поэтому важно правильно диагностировать неисправность и уметь оперативно ее устранить. Наиболее частым признаком некорректной ее работы служит повышенная вибрация. Если она наблюдается при движении в различных режимах, то причиной может служить износ эластичной муфты. Удостовериться в этом поможет визуальный осмотр. Вибрация при прямой нагрузке (разгон) указывает на ослабление крепления раздатки к кузову, неисправность ШРУС промежуточного вала или подклинивание шарнира одного из карданов. Если же вибрация наблюдается на постоянной скорости, то налицо проблема с балансировкой самих карданов или дифференциала.

Часто возникают неисправности, связанные с затрудненным переключением режимов. Здесь внимание следует уделить шарнирам механизма управления, так как они обычно забиваются грязью. Может вилка или шток деформироваться. С течением времени появляются забоины на шлицах ступиц и шестерен. Они легко устраняются шлифованием, однако для выявления дефекта приходится снимать и разбирать весь узел.

В качестве профилактических работ выступает своевременная замена трансмиссионной смазки. Ее выполняют каждые 45000 км. Важно в процессе эксплуатации соблюдать правила переключения режимов, а также внимательно следить за своевременной разблокировкой дифференциала.

Пару слов о раздатке Нивы Шевроле

Думаю, пора бы уже рассказать о раздатке Шеви Нивы, ибо те, кто только купил этот автомобиль, в самом начале использования не особо знают, как пользоваться раздаткой, какие существуют правила и вообще, когда включать понижайку, а когда блокировку. Вот сейчас и разберем. Жаль, конечно, что на сегодняшнем выезде по достаточно размытой дороге видео не записал. Ну ничего, еще запишу и наглядно на видосе и покажу. А пока на словах.

В общем, раздатка переключает на пониженную передачу, а также и на блокировку, причем можно и даже нужно делать это одновременно. На Шевике удобно — делается это одним рычагом.

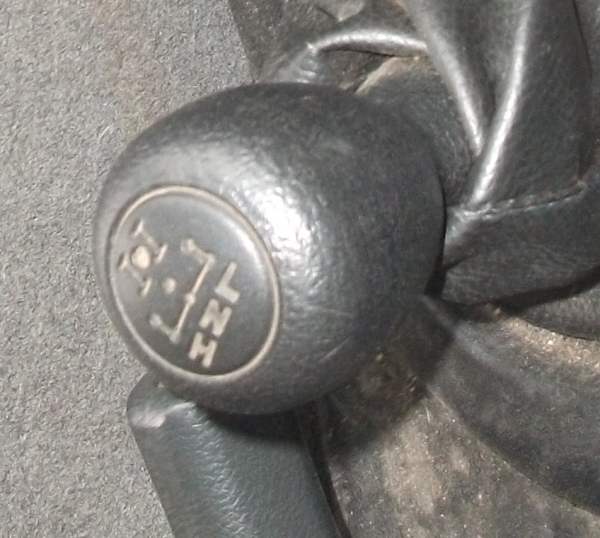

Включить понижайку — право вверх. Добавить блокировку — потянуть рычаг влево до конца. Смотрите на ручке переключателя, там нарисовано. Буквенное обозначение — L(low) — пониженная, N — нейтралка, H(high) — повышенная, то бишь обычная.

Как работает межосевая блокировка — читайте в этой статье. Там же узнаете и про самоблоки — реальная крутая штука-апгрейд Нивы Шевроле, которая позволит проехать еще дальше.

Ну а теперь мы разберемся, когда лучше включать понижайку, а когда еще и блокировку. И как это делать правильно.

Выглядит это примерно так — мы едем по полю на обычной второй/третьей передаче. Вдруг впереди страшная лужа. Останавливаемся и включаем пониженную.

Это первое правило — при включении понижайки обязательно нужно остановится, так уж устроен дифференциал Шевика. А вот блокировку можно включать и выключать не останавливаясь. Но нужно ли постоянно включать блокировку? Вопрос интересный и вот что я вам скажу — я её использую в исключительных случаях, когда грязь идет не на ровном месте, а присутствуют всякие колдоебины и где есть риск словить «диагональ».

Вы можете спросить — а что долго что-ли включить блокировку, а потом и выключить? Тут кроется еще один нюанс — очень часто, у многих владельцев Нивы Шевроле присутствует проблема с блокировкой — она не выключается. Просто заклинило и всё, приходится так и ездить по трассе с блокировкой. Это, сами понимаете, очень вредно для машины и в таких случаях нужно обязательно её выключить.

Как выключить межосевую? Вариантов несколько — включаете задний ход, чуть разгоняетесь и прямо во время движения стараетесь выбить блокировку. Нужно делать это именно на скорости, срабатывает достаточно часто. Причем можно и разогнаться и вперед и также попробовать блокировку выключить. У меня тоже 1 раз заедало, однако я даже тогда заметил не сразу и это не есть гуд. А потому смотрите на бортовой компьютер — при включенной блокировке будет «гореть» вот такая комбинация:

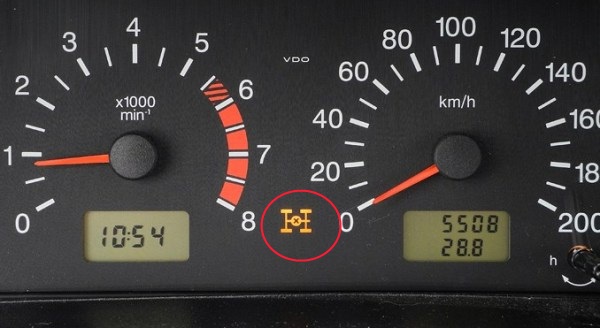

При яркой солнечной погоде порой не удается разглядеть. Будьте внимательны. Ну так вот про выключение межосевой — мне удалось выключить как раз-таки при движении задним ходом. Стоит ли говорить, что теперь я её включаю только в самых страшных случаях. В остальных других мне вполне хватает пониженной передачи.

Как раз сегодня ездил до озера проверить, сошел ли лед. Дорогу размыло, снег уже растаял и превратился в жидкую грязь, на моей АТ-шной резине по такой грязи ехать не сказать чтобы безопасно. Чувствуется, что таскает во все стороны, но самое главное — еду, не застреваю, причем порой колея практически до самого днища бывала, когда шаркаешь — всегда становится не по душе )) После небольших покатушек машина выглядела «по-боевому» — вся в грязищи, выехал в город — народ оглядывается ))

И вот тут еще одно мое наблюдение — по грязи лучше ехать медленно, но верно. Это касается пониженной передачи — если грязь серьезная, то я еду всегда на первой, внатяг, стараясь прочувствовать прокручивание колес по грязи. Если чуть газануть — можно сразу «зарыться», это в том случае, когда под жидкой грязью нет твердого покрытия. Такое бывает при езде по весенним полям. А потому лучше потихоньку, на первой. Управляйте педалью, не газуйте, чувствуйте, как машина реально «прет» — на первой это чувствуется прекрасно.

Ну и очень много, конечно же, зависит от резины. Порой, если резина зубастая, полезно газануть, чтобы протектор самоочистился. Для Нивки и Шевика очень рекомендую шины Кордиант Оффроад, ну и если денег есть чуть побольше — то импортную — Кумхо и конечно же Ханкук Динапро МТ. Импортная резина более комфортная, на ней лучше передвигаться по трассе, поскольку она мягкая. Ну и по проходимости тут также все очень классно — все-таки класс шин Mud Terrain, а значит они просто созданы для грязи.

При включении второй пониженной машина ускоряется, но при попадании в грязевую яму есть риск, что двигатель «захлебнется»(колеса прокручивать на второй при застревании очень трудно) и вы заглохнете. Стоит ли говорить, что заглохнуть в глубокой луже может быть опасно. А потому если решили преодолеть лужу или грязевой участок с разгона(очень часто это имеет смысл), то будьте готовы посредине, если вдруг начнете проваливаться, сразу переключиться со 2 на 1 пониженную, чтобы не заглохнуть.

Все эти знания — когда ехать на первой, а когда на второй, когда включать блокировку, а когда не нужно — всё это приходит с опытом. Покатаетесь по грязи и уже начнете понимать, что вон тут лужу лучше взять с разгона без блокировки, а вон ту глиняную горку с ухабами — только на 1 пониженной и с включенной блокировкой. Думайте в первую очередь головой, а не надейтесь на машину, что она вытащит. Нива Шевроле — машина отличная, если не тупить.

Помню, когда пробивались в заброшенную деревню, доехали до одного реально опасного места, так там стоял Уазик и не решался проехать. Мы разведали и решили, что проедем. И проехали, неспеша, внатяг, не газуя особо.

А потому еще одно правило(которого я всегда придерживаюсь) — если место опасное, есть риск застрять, то выйдите из машины, потыкайте веткой, узнайте глубину лужи, колеи, нащупайте твердое место, где можно проехать. Это работа штурмана, а потому пусть ваш напарник вылезет из машины, не поленится. Потратьте на разведку 5 минут, чтобы потом не потратить несколько часов, чтобы выбираться из засады.

Управление раздаткой Нива Шевроле: устройство, как включить и выключить?

Усилие двигателя, которое преобразуется в КПП, передается на ведущие оси Нивы Шевроле не напрямую, а через раздаточную коробку. Она выполняет несколько функций:

• Распределяет крутящий момент между мостами, позволяя им вращаться с разной скоростью.
• При необходимости блокирует межосевой дифференциал, предотвращая пробуксовку колес.
• Позволяет менять передаточное число, увеличивая крутящий момент.

Этот ключевой элемент трансмиссии обеспечивает высокую проходимость на сложных участках дороги.

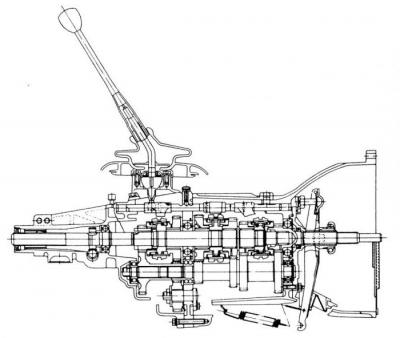

Устройство

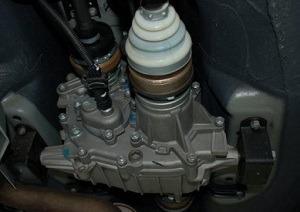

Раздаточная коробка ВАЗ 2123 устанавливается сзади КПП и крепится кронштейнами к днищу автомобиля. Она приводится в действие промежуточным валом. Крутящий момент от РК к ведущим мостам передается карданами, которые прикручены к фланцам приводных валов раздаточной коробки.

Корпус раздатки сделан из алюминиевого сплава. В верхней его части имеется люк с крышкой.

Раздаточная коробка состоит из следующих деталей:

• Корпус РК.
• Ведущий вал.
• Рычаги управления.
• Подшипники.
• Шестерни.
• Ведущие приводные валы (передний и задний).
• Фланцы.
• Корпус механизма дифференциала.
• Оси.
• Сателлиты.
• Муфты переключений передачи и блокировки дифференциала.
• Сальники.
• Стопорные и упорные кольца.
• Крышки корпуса.
• Сапун.

Раздаточная коробка Шеви Нивы имеет три скорости:

• Первая, с передаточным числом 1,2.
• Нейтральную.
• Пониженную (вторую), с передаточным числом 2,135.

Нейтраль позволяет временно выключить коробку переключений передач от трансмиссии. Он используется при подключении к автомобилю лебедки и других агрегатов.

Первая скорость предназначена для движения по дорогам, а вторая – для бездорожья, где требуется высокий крутящий момент при малой скорости.

Важно: в раздатке отсутствуют синхронизаторы. Поэтому переключать блокировку и скорости РК нужно лишь после остановки машины. Если же раздатку переключить не удается, нужно попробовать вывернуть руль или медленно тронуться с места. В этом случае шестерни изменят взаимное положение, что даст возможность переключить режим.

Как пользоваться?

Переключая режимы работы раздатки, можно подстраивать поведение автомобиля в соответствии с дорожными условиями.

Пониженная передача используется в двух случаях:

• Нужно обеспечить низкую скорость движения. Например, если нужно заехать на бордюр или другое препятствие, можно включить пониженную передачу, чтобы не жечь сцепление.
• Нужен высокий крутящий момент. Пониженная передача включается перед преодолением крутых подъемов.

Блокировка дифференциала включается при движении по бездорожью, где высока вероятность пробуксовки.

При этом включать ее необходимо еще до попадания на сложный участок.

В общем случае использовать раздаточную коробку нужно так:

• Движение по шоссе. Дифференциал разблокирован, включена первая скорость РК.
• Преодоление подъемов и препятствия на твердом покрытии. Дифференциал разблокирован, включена пониженная скорость.
• Преодоление сложных заснеженных участков, грязи, скользких подъемов. Включена блокировка и пониженная скорость.

Разновидности

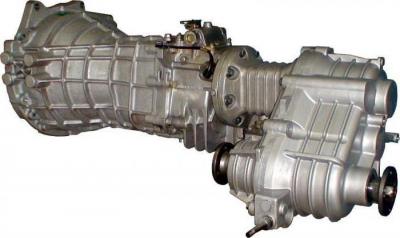

Конструкция автомобиля предусматривает наличие раздатки, аналогичной агрегату, который устанавливается на ВАЗ 2121. При этом используются так называемые мелкомодульные РК с однорядными или двухрядными подшипниками.

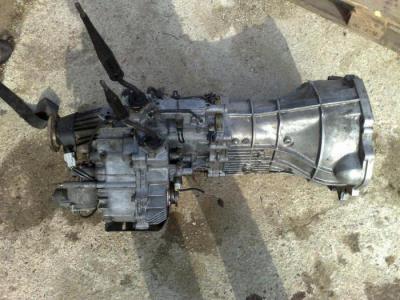

Около 1000 экземпляров Нивы Шевроле модификации FAM-1. На них устанавливались совмещенные с раздаткой коробки переключения передач от Suzuki Grand Vitara.

Распространенные неисправности

Владельцы автомобилей чаще всего отмечают следующие проблемы с РК:

• Затрудненное включение передач.
• Невозможность включения блокировки дифференциала.
• Повышенная вибрация при старте или движении автомобиля.
• Утечка масла.

При выявлении любой из этих проблем необходимо обратиться на СТО или самостоятельно выполнить ремонт раздатки. В некоторых случаях достаточно отрегулировать РК или обработать шарнир привода управления средством WD-40.

Полезное видео

Посмотрите подробно про то как работает раздатка на Chevrolet Niva, как её включать и выключать в видео ниже:

Раздатка, “Нива-Шевроле”: технические особенности устройства

Для охоты и рыбалки «Нива» – незаменимый автомобиль. Он славится своей проходимостью и простым устройством. Конечно, за эти годы модель существенно устарела. Но есть вариант купить «Шевроле Ниву». Это более модернизированный автомобиль с приятной внешностью и не менее хорошими характеристиками проходимости. В чем секрет проходимости? Все просто – устанавливается раздатка на «Ниве Шевроле». Устройство ее, принцип и режимы работы – далее в нашей статье.

Для чего нужна?

Данный узел является незаменимым элементом в полноприводных автомобилях. Коробка и раздатка «Нивы Шевроле» перераспределяют крутящий момент между ведущими мостами (коих в автомобиле два). Данный механизм при необходимости увеличивает крутящий момент при движении (так называемая понижайка).

Разновидности

Существует несколько типов данных элементов:

• Оснащенные соосными приводными валами. Данная разновидность используется на многих внедорожниках. Такую популярность она приобрела за счет использования единой главной передачи для обеих мостов.
• С несоосным ведомым валом. Здесь отсутствует промежуточный вал. Плюсы данной системы – высокий коэффициент полезного действия и бесшумность. Также такая коробка отличается малой снаряженной массой.
• С блокировкой привода ведущих мостов. Устанавливается в том числе и на «Шевроле Ниву». Здесь есть возможность использовать весь крутящий момент без пробуксовки колес, что очень важно при езде по бездорожью. Передний мост включается только на трудных участках дороги. На асфальтовом покрытии у внедорожника – монопривод (работает только задний мост). Это позволяет снизить расход топлива и при необходимости увеличить проходимость (когда привод «замыкается»). Также здесь имеется межосевая принудительная блокировка.

Об устройстве

Несмотря на разбег в разновидностях, устройство и принцип работы у этих коробок одинаковый. Как устроена раздатка («Нива Шевроле»)? Данный узел включает в себя несколько элементов:

• Ведущий вал.
• Механизм блокировки межосевого дифференциала.
• Сам дифференциал.
• Цепную или зубчатую передачу.
• Приводной вал задней и передней оси.
• Понижающую передачу.

Все это управляется с салона. Для этого есть рычаг раздатки. «Нива Шевроле» имеет как блокировку, так и понижающую передачу. Крутящий момент, который идет от основной трансмиссии к раздаточной, передается через ведущий вал.

• Несимметричный (распределяет крутящий момент в разных соотношениях).
• Симметричный (распределяет усилия поровну).

Блокировка

Стоит отметить, что на отечественных внедорожниках раздатка («Нива Шевроле» в том числе) имеет функцию блокировки дифференциала. Таким образом, передача крутящего момента может происходить как симметрично, так и несимметрично, в зависимости от положения рычага переключения в салоне. Чтобы подключить переднюю ось, используется цепная передача. Данный узел состоит из зубчатых звеньев (ведомый и ведущий) и приводной цепи. На современных внедорожниках включение полного привода производится автоматически. Но здесь раздаточная трансмиссия выполнена в виде конического редуктора.

Для чего нужна «понижайка»?

Как мы уже сказали ранее, полное ее название – понижающая передача. Раздатка («Нива Шевроле» 1.6 в том числе) позволяет изменить главную пару, благодаря чему можно увеличить крутящий момент. Колеса будут вращаться медленно, но с большим усилием. Таким образом, если автомобиль застрял в грязи, включение понижающей передачи предотвращает пробуксовку на всех осях. Машина медленно выкарабкивается из западни. В основе «понижайки» лежит принцип планетарного редуктора.

Как работает?

Принцип действия ее довольно простой. Заключается он в передаче крутящего момента от трансмиссии на ведущий вал. Далее происходит передача усилий на межосевой дифференциал.

Режимы работы раздатки

Данный механизм может действовать в пяти режимах:

• Включена «нейтралка».
• Разблокирован дифференциал при выключенной «понижайке». В данном случае крутящий момент распределяется в соотношении один к двум.
• Дифференциал заблокирован при включенной повышающей передаче. Здесь распределение момента производится автоматически, в зависимости от качества сцепления колес с дорогой.
• Включена понижающая передача, и выключена блокировка дифференциала. Передача усилий происходит в таком же соотношении, как и в первом случае.
• Дифференциал заблокирован, и включена «понижайка». В данном случае все мосты жестко заблокированы между собой, в том числе и полуоси. Крутящий момент производится неравномерно, в зависимости от типа дорожного покрытия (грязь, песок и так далее). В таком режиме работы достигается наилучшая проходимость автомобиля. Но ездить с постоянно включенной понижающей передачей и с блокировками не получится. Так возрастает нагрузка на подшипники раздатки. «Нива Шевроле» потребует вскоре серьезного вмешательства в трансмиссию. Также значительно растет расход топлива, сильно «подъедает» резину.

Как правильно пользоваться?

На рычаге переключения имеется схема. Чтобы включить понижающую передачу, необходимо сдвинуть рычаг вправо, вверх. Чтобы заблокировать дифференциал – потянуть влево до конца. Также на рычаге имеются буквенные обозначения латиницей. Так, L – это пониженная передача, N – нейтральная, а Н – повышенная. Теперь давайте выясним, как всем этим пользоваться, чтобы потом не ремонтировать механизм и не менять подшипники раздатки.

Принудительная разблокировка

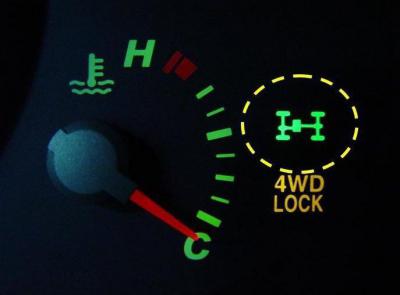

Иногда случается, что блокировка заклинивает – ее невозможно выключить даже при полной остановке автомобиля. Ситуация довольно распространенная для “Шевроле Нивы”. Как ее решить? Есть верный способ. Для этого включаем заднюю передачу, немного разгоняемся и прямо во время движения выключаем блокировку дифференциала. На определенной скорости ее можно легко «выбить». Но если на панели приборов у вас продолжает гореть подобная лампа, как на фото ниже, блокировка не была выключена.

Преодолеваем глубокую лужу

Часто между автомобилистами возникает спор, как лучше пересечь брод с раздаточной коробкой. Одни предпочитают «влетать» в лужу с разгона, другие – включают понижающую передачу. При попадании в грязевую яму возникает большой риск гидроудара – через фильтр в цилиндры попадает вода, мотор «захлёбывается». Чтобы это исключить, многие ставят специальный шноркель. Но можно обойтись и без него. Глубокую лужу следует преодолевать на второй пониженной передаче. Это делается для того, чтобы в случае беды (когда машина начнет проваливаться) вовремя переключиться на первую скорость и не заглохнуть. Если вы въезжаете в воду с разгона (что является более верным решением), помните, что посередине пути колеса могут застрять. Мощности двигателя не хватит, чтобы провернуть колеса – автомобиль глохнет, а мотор схватывает гидроудар.

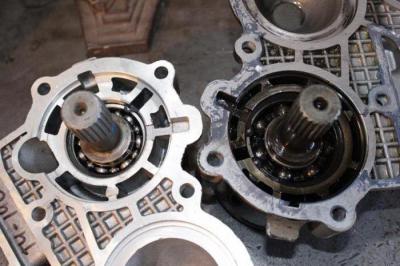

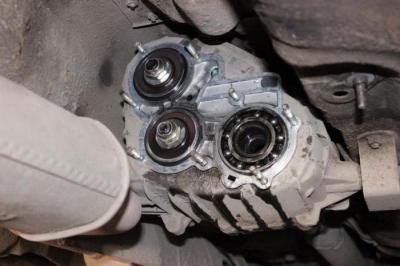

Ремонт коробки

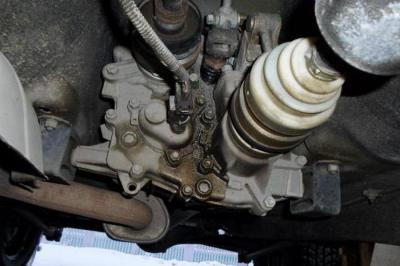

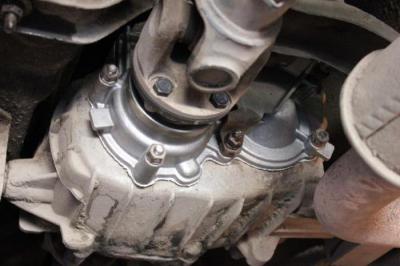

Часто крышка раздатки («Нива Шевроле» не исключение) начинает пропускать через себя масло. При этом его уровень в коробке начинает медленно, но уверенно падать.

Другие проблемы

Иногда возникает стук в раздатке. «Нива Шевроле» – автомобиль более надежный, чем ВАЗ-2121, однако не стоит исключать подобные неисправности. Первое, на что следует обратить внимание, – карданная передача. Раньше на «Нивах» были крестовины, люфт в которых являлся причиной многих шумов и вибраций.

Заключение

Итак, мы выяснили, что такое раздаточная коробка. Как видите, это достаточно сложный механизм, которым нужно правильно пользоваться и уметь обслуживать. Раздаточная коробка всегда была и будет неотъемлемой частью любого полноприводного внедорожника. Она не раз выручала автомобилистов при пересечении трудных препятствий.
