Chevrolet Cruze предохранители и реле

Chevrolet Cruze официально появился на российском рынке в 2009 году. Хотя его продажи во всем мире стартовали еще в 2008. Выпускался в 2010, 2011, 2012, 2013 годах. После рестайлинга в 2014 году, круз выпускается обновленной моделью в 2015, 2016, 2017, 2018, 2019 года. В нашей публикации буду рассмотрены блоки предохранителей и реле Шевроле Круз с описанием схем на русском языке. Отдельно отметим предохранитель отвечающий за прикуриватель.

Блоки с предохранителями и реле в моторном отсеке

Главный блок с реле и предохранителями

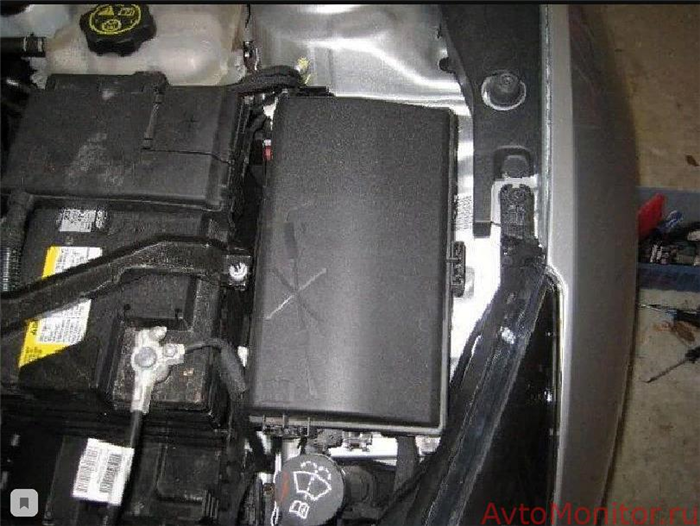

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

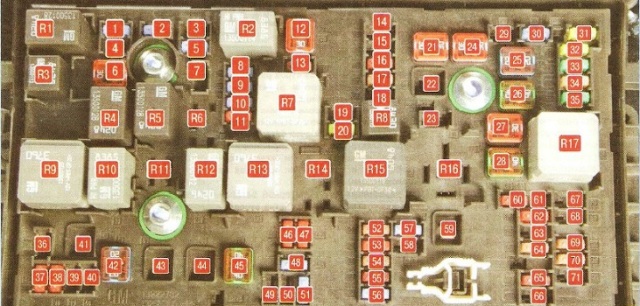

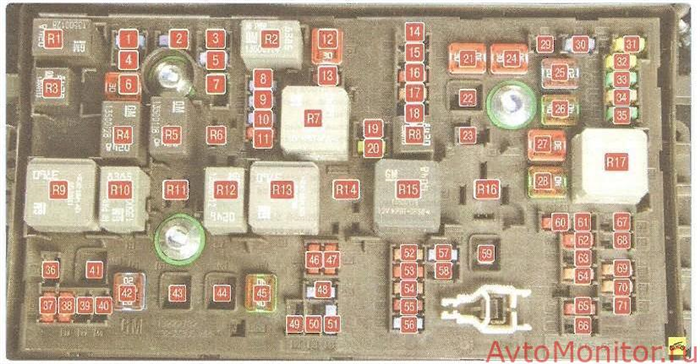

Фото схема блока

Описание

Блок с плавкими предохранителями высокой мощности

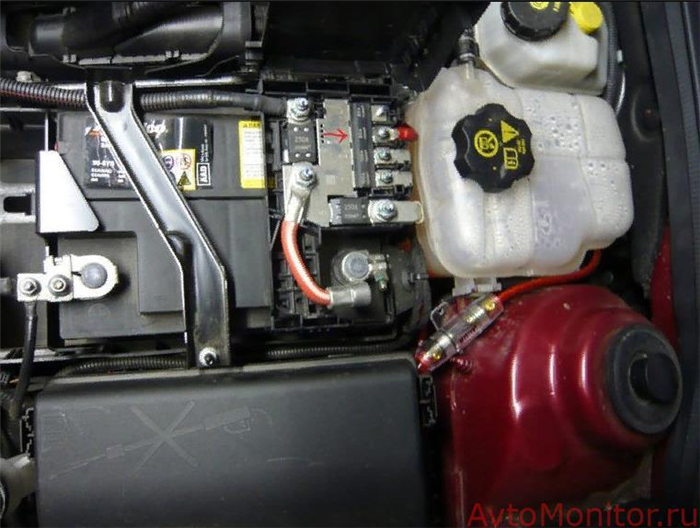

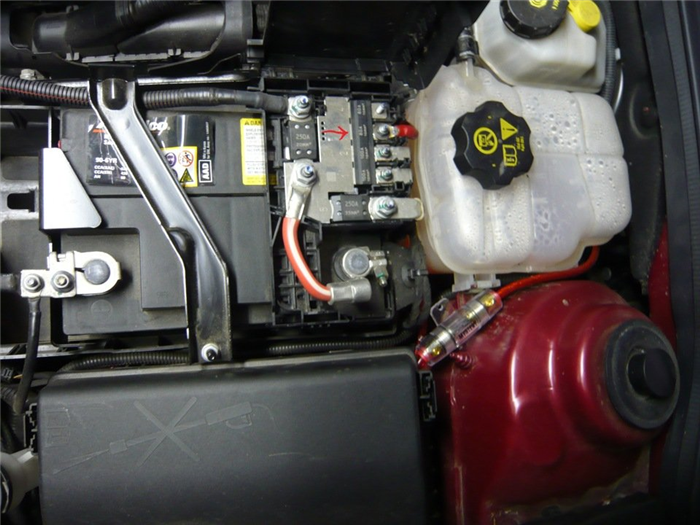

Он расположен на крышке аккумуляторной батареи.

Схема

Расшифровка

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

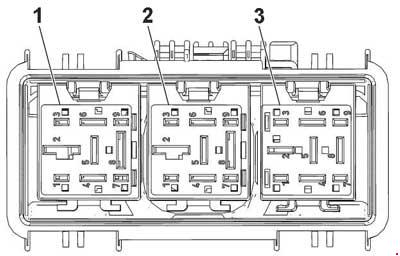

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Блок с предохранителями в салоне

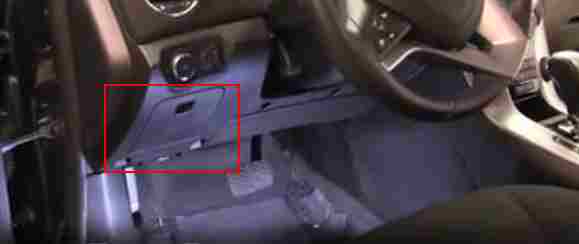

Блок расположен в панели с левой стороны прямо у левого колена водителя.

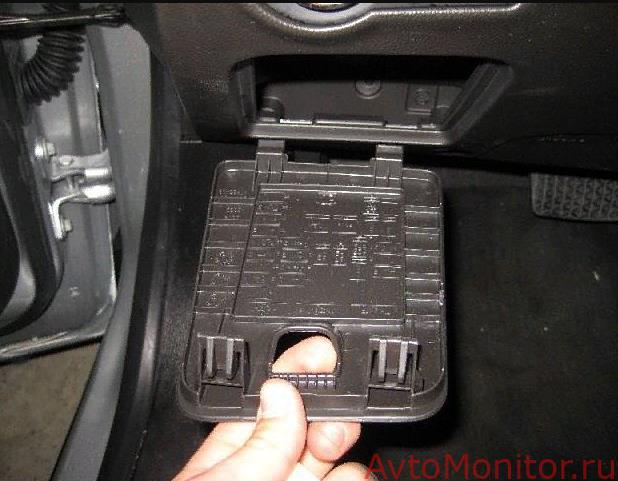

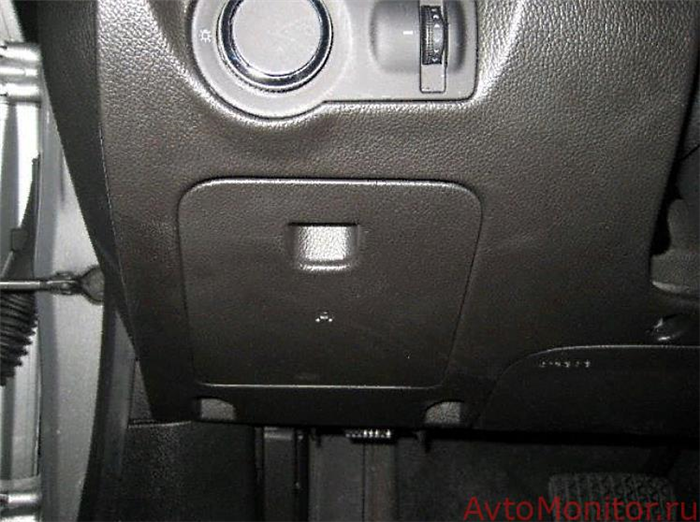

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

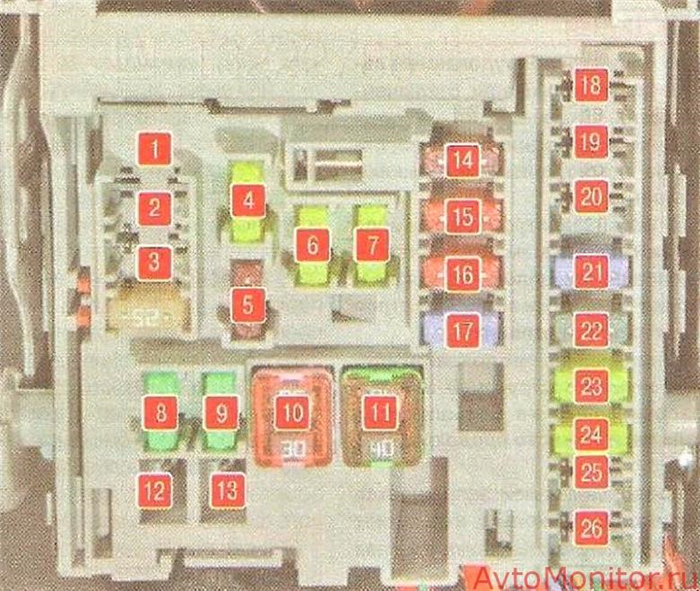

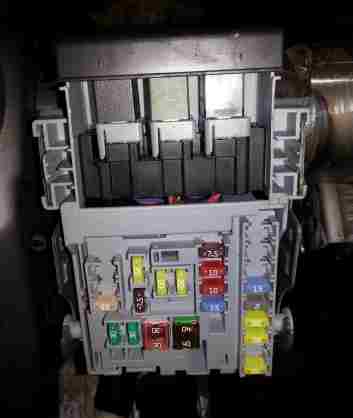

Фотография блока

Схема

Где находятся предохранители на Шевроле Круз

Заменить предохранители Шевроле Круз самостоятельно, после изучения предлагаемого нами материала сможет даже начинающий автолюбитель. Сам процесс простой и, зная, что и где расположено, можно справиться за каких-нибудь пять-десять минут.

Читать еще:  Диагностика ходовой шевроле нива

Предохранители в автомобиле расположены в достаточно доступных местах. Для того чтобы до них добраться не нужно снимать громоздких узлов или демонтировать сложные системы. Первый находится в подкапотном пространстве с правой стороны сзади, возле аккумуляторной батареи. Второй, в салоне слева, за бардачком. Научиться их менять очень важно, потому, что выход их из строя частое явление. Было бы глупо сразу ехать на СТО, если отказало что-то в электрооборудовании или просто перестал работать прикуриватель. Сначала можно попытаться устранить проблему самостоятельно.

Блоки с предохранителями и реле в моторном отсеке

Главный блок с реле и предохранителями

Он располагается под капотом в правой части моторного отсека, рядом с фарой и батареей аккумулятора. Закрыт пластиковой защитной крышкой. 3 крепления с разных сторон.

На обратной стороне крышки указана актуальная информация с описанием предохранителей. Возможны изменения в представленных схемах в зависимости от комплектации и года выпуска Вашего автомобиля.

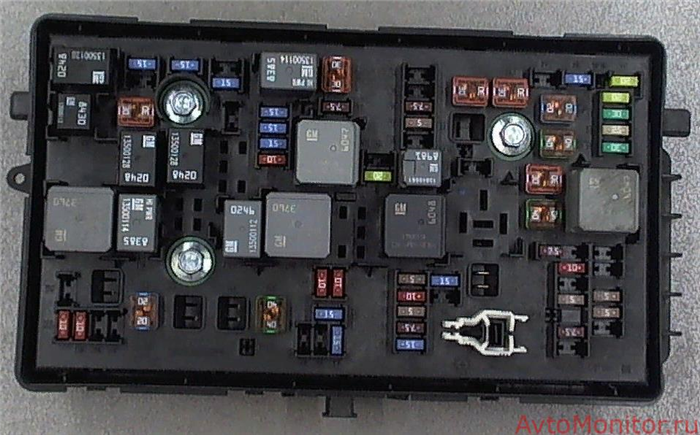

Фото схема блока

Описание

Блок с плавкими предохранителями высокой мощности

Он расположен на крышке аккумуляторной батареи.

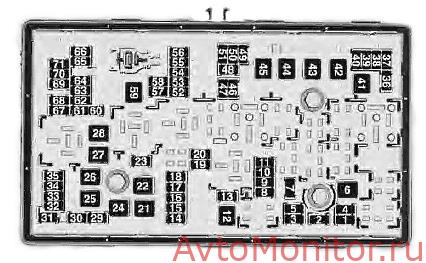

Схема

Расшифровка

Дополнительный блок с реле

В зависимости от комплектации возможно наличие отдельно располагающегося блока с реле под капотом.

  1. Реле средней скорости вентилятора системы охлаждения;
  2. Реле регулировки скорости вентилятора охлаждения;
  3. Реле средней скорости вентилятора системы охлаждения.

Какие предохранители ставить на Шевроле Круз?

Оригинальный номер блока предохранителей салонного — 13222786, блока предохранителей под капотом — 95938113, средняя цена 6000 руб.

Блок с предохранителями в салоне

Блок расположен в панели с левой стороны прямо у левого колена водителя.

Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх. Затем следует вывести нижнюю часть ящика из упоров панели и вытащить его.

Фотография блока

Схема

Таблица с обозначением

Обратите внимание: предохранитель прикуривателя в шевроле круз находится в данном блоке под номером 6.

Процесс снятия и замены

Если у вас отказало что-то в электрооборудовании, то сначала найдите его в схеме, а потом определите его расположение. Далее, можете приступать к его замене.

Подкапотный

  1. Поднимаем крышку капота и фиксируем ее.
  2. Рядом с аккумуляторной батареей находим пластиковый ящичек.

Расположен рядом с аккумулятором

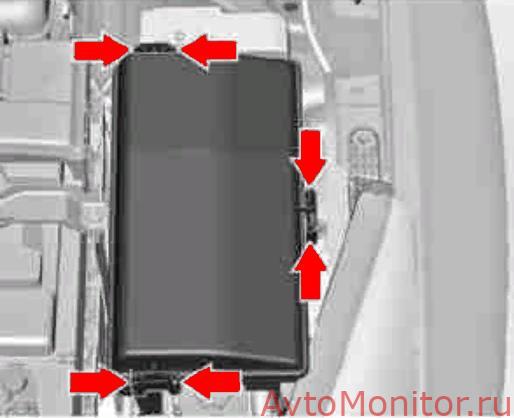

По бокам есть три фиксатора. Отжимаем их.

Фиксаторы, которые нужно отжать

Снятие крышки

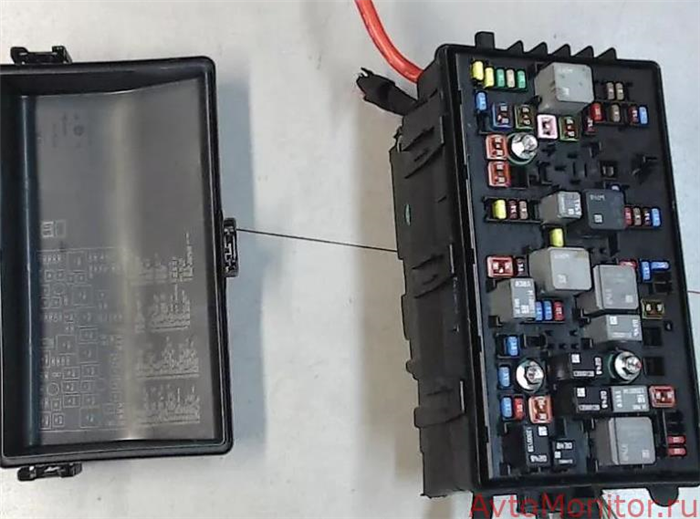

Перевернув ее, находим на обратной стороне схематическое изображение, которое поможет нам определить расположение требуемого электропредохранителя, реле или же плавкой вставки.

Схема на обратной стороне

Находим специальный пинцет (он намного упрощает процесс замены). Перед заменой попытайтесь определить, почему элемент перегорел.

Расположен вверху

Электропредохранитель, который нужно заменить просто зажмите пинцетом и вытащите из разъема.

Зажимаем пинцетом

Новый, вставьте в пинцет и установите в разъем.

Вставляем новый

  • Реле или же плавкие вставки свободно извлекаются и устанавливаются рукой.
  • Важно! В случае повторного перегорания предохранителя, оставьте самостоятельные попытки устранения неисправности и обратитесь за помощью к автоэлектрику. Ни в коем случае не ставьте электропредохранители отличного номинала или же так называемый «жучок». Подобные действия могут привести к полному выходу из строя электрооборудования или же к пожару.

    Читать еще:  Замена наконечников рулевых тяг шевроле лачетти

    За бардачком

    1. Извлеките все из бардачка.
    2. Откройте его.

    Откидываем крышечку

  • Потяните вверх.
  • Низ бардачка нужно вывести из специальных упоров.
  • Извлекаем его полностью.
  • На задней стороне наклеено схематическое изображение, которое поможет найти перегоревший элемент.
  • Извлекаются и устанавливаются точно так же, как и в отделении под капотом. Меры предосторожности те же. Извлекаем элемент
  • Дополнительная информация

    Если после замены предохранителя проблема не исчезла, возможно причина в самом блоке и его надо заменить. В данном видео вы увидите как самому заменить блок с предохранителями который находится под капотом.

    Видео «Что делать если не работает прикуриватель в Шевроле»

    В этом видео показано где находятся электропредохранители на автомобилях марки Шевроле и как их заменить.

    Инструкция по обслуживанию и эксплуатации

    Больше информации шевроле круз, можете узнать изучив руководство по эксплуатации: «скачать«.

    Предохранители Chevrolet Cruze

    Современные автомобили – относительно надежные и безопасные. Они создаются исходя из учета максимального срока беспроблемной эксплуатации. Однако бывают случаи, когда чувствительная электроника подводит, выходя из строя в самый неподходящий момент.

    Предохранители автомобиля Chevrolet Cruze не относятся к категории проблемных частей. Но ввиду различных причин поломки все же случаются. Это может произойти как по вине короткого замыкания, так и по неопытности или неграмотности владельца.

    Далее рассмотрим, где находятся основные предохранители на автомобиле Chevrolet Cruze, а также какой за что отвечает.

    Блоки с предохранителями и реле в моторном отсеке

    Основная часть предохранительных элементов на автомобиле Chevrolet Cruze располагается в моторном отсеке.

    В зависимости от модификаций, насчитывается всего три блока, которые отвечают за разные части электронной схемы транспортного средства.

    Примечание. Прежде чем выполнить замену элемента, необходимо удостовериться в исправности узла, за который отвечает элемент. Если после замены деталь снова перегорает, машину нужно отогнать в сервисный центр для тщательной диагностики.

    Запрещено менять номинал плавкого предохранителя на более высокий или вставлять в гнездо перемычки «паучки» (счалки из меди, стали) – это может спровоцировать пожар проводки, привести к необратимым последствиям.

    Главный блок с реле и предохранителями

    Главный блок предохранителей автомобиля Chevrolet Cruze находится в промежутке между аккумуляторной батареей и левым крылом. Найти его можно по квадратной пластиковой крышке, закрытой на три защелки.

    Открыв защитную панель, можно обнаружить полный набор сегментов различного ампеража и назначения.

    С обратной стороны блока нанесена схема расположения предохранителей и реле. Также здесь имеется специальный пинцет для облегчения процедуры извлечения и замены.

    Важно! Вынимать сегменты руками, раскачивая их, категорически запрещается. Есть возможность повредить хрупкие ножки деталей.

    Список элементов и их соответствие аппаратуре:

    Блок с плавкими предохранителями высокой мощности

    Данный узел располагается на крышке аккумуляторной батареи и служит для защиты особо нагруженных узлов.

    Читать еще:  Какого класса автомобиль шевроле круз

    Принципиальное обозначение предохранителей выглядит таким образом:

    Схема:

    Расшифровка:

    Дополнительный блок с реле

    Третий монтажный блок находится рядом с основными узлами и является вспомогательным. Наличие узла условно-зависимо от комплектации, панель может отсутствовать в конструкции автомобиля.

    Однако в топовых сборках здесь все же находится три важных реле, о которых необходимо знать.

    1. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.
    2. Регулировка частоты вращения вентилятора принудительного охлаждения.
    3. Средняя скорость вращения вентилятора, системы принудительного охлаждения двигателя.

    Блок с предохранителями в салоне

    Примечание. Предохранитель прикуривателя на данной схеме расположен на 6 месте.

    Процесс снятия и замены

    Бывают случаи, когда после замены определенного элемента поломка не решается. Даже после полного обслуживания предполагаемого места дисфункции остается неисправность. В таком случае производитель рекомендует обратить внимание на само посадочное место.

    Нередки моменты, когда основная деталь полностью исправна, короткие замыкания в проводке отсутствуют, а машина все равно ведет себя неадекватно. В таком случае дальнейшая диагностика приобретает кардинальные методы. Речь идет о полной замене блока предохранителей на заведомо исправный, или, иными словами, – новый. Причина – выгорание дорожек.

    Для эффективного демонтажа блоков необходимо выполнить определенные манипуляции. Для этого не потребуется гнать машину к механикам на СТО. Вся процедура выполнима в домашних условиях при помощи примитивного набора инструментов.

    Замена подкапотного блока

    Для замены подкапотного блока предохранителей нужно выполнять такую последовательность действий.

    1. Откинуть плюсовую клемму аккумулятора.
    2. Ключом на 10 отвинтить три фиксаторных болта панели.
    3. Плоской отверткой или подобным инструментом поддеть крепежные клеммы.
    4. Изъять блок с посадочного места.
    5. Открутить пучок проводов с торца.

    Замена салонного блока

    Для салонной части последовательность действий следующая:

    1. Отключить питание на АКБ.
    2. Демонтировать нижнюю часть приборной панели.
    3. Отключить колодку проводов от элемента.
    4. Затем нужно потянуть агрегат вверх и на себя.

    После замены сборку нужно проводить в обратном порядке.
