Предохранители
Данные на предохранителе для замены должны соответствовать данным на неисправном предохранителе.

В автомобиле имеется два блока предохранителей:

  1. Блок предохранителей в приборной панели
  2. Блок предохранителей в моторном отсеке

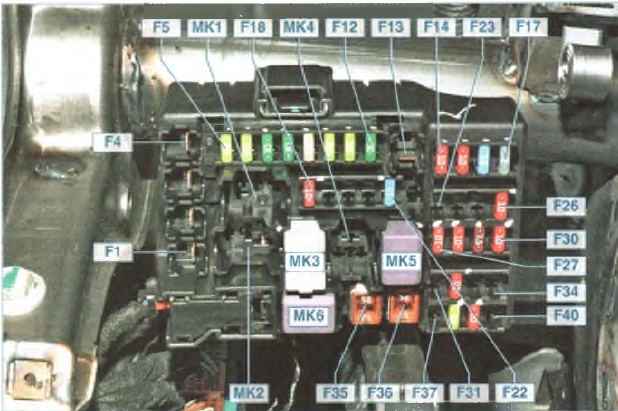

Блок предохранителей в приборной панели

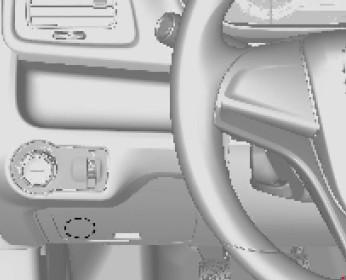

Блок предохранителей находится слева от панели приборов.

  1. Откройте отделение.
  2. Снимите нижнюю часть отсека.

Установите отделение в исходное положение в обратном порядке.
Не все описания, касающиеся блока плавких предохранителей, могут относиться к вашему автомобилю. Данные являются актуальными на момент подготовки документа к печати.

Положение / Номинал, ампер / Назначение
F1 JCase / – / –
F2 JCase / – / –
F3 JCase / – / –
F4 JCase / – / –

Положение / Номинал, ампер / Назначение
F5 Minifuse / 20 A / Индикатор аварийных огней / Индикатор отпотевателя заднего стекла / Стопсигнал / Центральный верхний стопсигнал / Подсветка номерного знака / Управление реле системы стеклоочистителей / Управление реле зажигания / Сигнал зажигания для управления модуля управления двигателем / Управление реле модуля запирания двери багажника / Активация тормозной системы / Индикатор системы кондиционирования воздуха

F6 Minifuse / 20 A / Индикатор управления системой запирания дверей (для автомобилей с противоугонной системой) / Управление реле отпотевателя заднего стекла / Управление реле питания аксессуаров

F7 Minifuse / 30 A / Левая фара, ближний свет / Правый задний фонарь / Левый стопсигнал / Левый сигнал поворота
F8 Minifuse / 30 A / Правая фара, ближний свет / Левый задний фонарь / Правый стопсигнал / Правый сигнал поворота / Освещение багажника
F9 Minifuse / 25 A / Индикатор системы климат-контроля
F10 Minifuse / 20 A / Подсветка панели приборов / Подсветка рычага селектора автоматической КПП / Фонарь заднего хода
F11 Minifuse / 20 A / Освещение при посадке и высадке / Задний противотуманный фонарь
F12 Minifuse / 30 A / Система запирания дверей
F13 JCase / – / –
F14 Minifuse / 10 A / Система запирания двери багажника
F15 Minifuse / 10 A / Система подушек безопасности / Автоматическое отпирание
F16 Minifuse / 15 A / Диагностическая колодка
F17 Minifuse / 2 A / Выключатель зажигания
F18 Minifuse / 10 A / Модуль климат-контроля
F19 Minifuse / – / –
F20 Minifuse / 10 A / Не используется
F21 Minifuse / – / –
F22 Minifuse / 15 A / Радиоприемник
F23 Minifuse / – / –
F24 Minifuse / 10 A / Парковочный датчик
F25 Minifuse / – / –
F26 Minifuse / 10 A / Комбинация приборов
F27 Minifuse / 10 A / Система подушек безопасности / Автоматическое отпирание
F28 Minifuse / 10 A / Комбинация приборов
F29 Minifuse / 7,5 A / Педаль сцепления
F30 Minifuse / 10 A / Регулировка фар
F31 Minifuse / – / –
F32 Minifuse / 10 A / Модуль климат-контроля
F33 Minifuse / – / –
F34 Minifuse / 2 A / Подсветка органов управления на рулевом колесе
F35 JCase / 25 A / Передний электрический стеклоподъемник
F36 JCase / 25 A / Задний электрический стеклоподъемник
F37 Minifuse / – / –
F38 Minifuse / 20 A / Штепсельная розетка
F39 Minifuse / 10 A / Радиоприемник
F40 Minifuse / – / –
Реле R1 / – / –
Реле R2 / – / –
Реле R3 / – / Система запирания двери багажника
Реле R4 / – / –
Реле R5 / – / Модуль климат-контроля
Реле R6 / – / Электростеклоподъемники / Радиоприемник / Розетка питания Блок предохранителей в моторном отсеке

Читать еще:  Отзывы авто шевроле нива

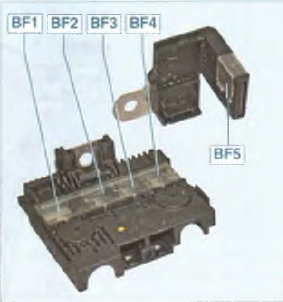

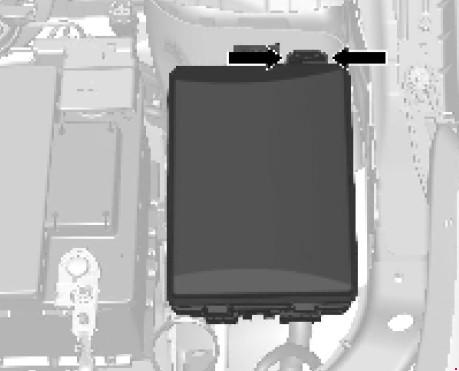

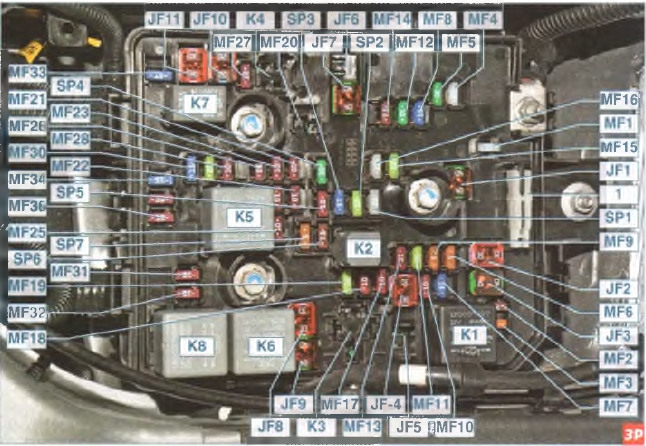

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки, поднимите крышку вверх и снимите ее.
Не все описания, касающиеся блока плавких предохранителей, могут относиться к вашему автомобилю. Данные являются актуальными на момент подготовки документа к печати. При осмотре блока предохранителей обратите внимание на маркировочную табличку.

МИНИПРЕДОХРАНИТЕЛИ
Положение / Номинал, ампер / Назначение
1 / 25 A / Не используется
2 / 7,5 A / Наружное зеркало заднего вида
3 / 5 A / Не используется
4 / 25 A / Не используется
5 / 30 A / Модуль АБС
6 / 5 A / Не используется
7 / 15 A / Не используется
8 / 15 A / Модуль автоматической КПП
9 / 5 A / Регулятор управляющего напряжения
10 / 10 A / Регулировка фар
11 / 20 A / Не используется
12 / 30 A / Задний антизапотеватель
13 / 10 A / Не используется
14 / 7,5 A / Подогреватель наружного зеркала заднего вида
15 / 20 A / Не используется
16 / 25 A / Обогрев передних сидений
17 / 10 A / Не используется
18 / 10 A / Модуль управления двигателем / Модуль управления АКПП
19 / 20 A / Топливный насос
20 / 15 A / Не используется
21 / 10 A / Обмотка реле
22 / 10 A / Не используется
23 / 10 A / Блок управления двигателем
24 / 10 A / Передний стеклоомыватель
25 / 10 A / Не используется
26 / 10 A / Блок управления двигателем
27 / 10 A / Не используется
28 / 10 A / Блок управления двигателем
29 / 20 A / Блок управления двигателем
30 / 15 A / Управление впрыском и зажиганием
31 / 10 A / Левая фара дальнего света
32 / 10 A / Правая фара дальнего света
33 / 15 A / Блок управления двигателем
34 / 15 A / Звуковой сигнал
35 / 10 A / Компрессор кондиционера
36 / 10 A / Передний противотуманный фонарь

ПРЕДОХРАНИТЕЛИ JCASE
Положение / Номинал, ампер / Назначение
1 / 40 A / Модуль АБС
2 / 30 A / Передний стеклоочиститель
3 / 40 A / Управление климатконтролем
4 / 30 A / Подушка безопасности / Автоматическое отпирание / Панель приборов / Педаль сцепления / Регулировка фар
5 / 40 A / Не используется
6 / 30 A / Не используется
7 / 40 A / Не используется
8 / 30 A / Вентилятор радиатора
9 / 40 A / Вентилятор радиатора
10 / 30 A / Не используется
11 / 30 A / Стартер

Реле / Назначение
RLY1 / Реле Ход/Пуск
RLY2 / Топливный насос
RLY3 / Не используется
RLY4 / Не используется
RLY5 / Реле силового агрегата
RLY6 / Вентилятор радиатора
RLY7 / Стартер
RLY8 / Вентилятор радиатора

Предохранители и реле автомобиля Chevrolet Cobalt

Предохранители
Данные на предохранителе для замены должны соответствовать данным на неисправном предохранителе.

В автомобиле имеется два блока предохранителей:

  1. Блок предохранителей в приборной панели
  2. Блок предохранителей в моторном отсеке

Блок предохранителей в приборной панели

Блок предохранителей находится слева от панели приборов.

  1. Откройте отделение.
  2. Снимите нижнюю часть отсека.

Установите отделение в исходное положение в обратном порядке.
Не все описания, касающиеся блока плавких предохранителей, могут относиться к вашему автомобилю. Данные являются актуальными на момент подготовки документа к печати.

Положение / Номинал, ампер / Назначение
F1 JCase / – / –
F2 JCase / – / –
F3 JCase / – / –
F4 JCase / – / –

Читать еще:  Увеличился расход топлива на шевроле нива причина

Положение / Номинал, ампер / Назначение
F5 Minifuse / 20 A / Индикатор аварийных огней / Индикатор отпотевателя заднего стекла / Стопсигнал / Центральный верхний стопсигнал / Подсветка номерного знака / Управление реле системы стеклоочистителей / Управление реле зажигания / Сигнал зажигания для управления модуля управления двигателем / Управление реле модуля запирания двери багажника / Активация тормозной системы / Индикатор системы кондиционирования воздуха

F6 Minifuse / 20 A / Индикатор управления системой запирания дверей (для автомобилей с противоугонной системой) / Управление реле отпотевателя заднего стекла / Управление реле питания аксессуаров

F7 Minifuse / 30 A / Левая фара, ближний свет / Правый задний фонарь / Левый стопсигнал / Левый сигнал поворота
F8 Minifuse / 30 A / Правая фара, ближний свет / Левый задний фонарь / Правый стопсигнал / Правый сигнал поворота / Освещение багажника
F9 Minifuse / 25 A / Индикатор системы климат-контроля
F10 Minifuse / 20 A / Подсветка панели приборов / Подсветка рычага селектора автоматической КПП / Фонарь заднего хода
F11 Minifuse / 20 A / Освещение при посадке и высадке / Задний противотуманный фонарь
F12 Minifuse / 30 A / Система запирания дверей
F13 JCase / – / –
F14 Minifuse / 10 A / Система запирания двери багажника
F15 Minifuse / 10 A / Система подушек безопасности / Автоматическое отпирание
F16 Minifuse / 15 A / Диагностическая колодка
F17 Minifuse / 2 A / Выключатель зажигания
F18 Minifuse / 10 A / Модуль климат-контроля
F19 Minifuse / – / –
F20 Minifuse / 10 A / Не используется
F21 Minifuse / – / –
F22 Minifuse / 15 A / Радиоприемник
F23 Minifuse / – / –
F24 Minifuse / 10 A / Парковочный датчик
F25 Minifuse / – / –
F26 Minifuse / 10 A / Комбинация приборов
F27 Minifuse / 10 A / Система подушек безопасности / Автоматическое отпирание
F28 Minifuse / 10 A / Комбинация приборов
F29 Minifuse / 7,5 A / Педаль сцепления
F30 Minifuse / 10 A / Регулировка фар
F31 Minifuse / – / –
F32 Minifuse / 10 A / Модуль климат-контроля
F33 Minifuse / – / –
F34 Minifuse / 2 A / Подсветка органов управления на рулевом колесе
F35 JCase / 25 A / Передний электрический стеклоподъемник
F36 JCase / 25 A / Задний электрический стеклоподъемник
F37 Minifuse / – / –
F38 Minifuse / 20 A / Штепсельная розетка
F39 Minifuse / 10 A / Радиоприемник
F40 Minifuse / – / –
Реле R1 / – / –
Реле R2 / – / –
Реле R3 / – / Система запирания двери багажника
Реле R4 / – / –
Реле R5 / – / Модуль климат-контроля
Реле R6 / – / Электростеклоподъемники / Радиоприемник / Розетка питания Блок предохранителей в моторном отсеке

Блок предохранителей установлен в левой передней части моторного отсека.
Освободите защелку крышки, поднимите крышку вверх и снимите ее.
Не все описания, касающиеся блока плавких предохранителей, могут относиться к вашему автомобилю. Данные являются актуальными на момент подготовки документа к печати. При осмотре блока предохранителей обратите внимание на маркировочную табличку.

МИНИПРЕДОХРАНИТЕЛИ
Положение / Номинал, ампер / Назначение
1 / 25 A / Не используется
2 / 7,5 A / Наружное зеркало заднего вида
3 / 5 A / Не используется
4 / 25 A / Не используется
5 / 30 A / Модуль АБС
6 / 5 A / Не используется
7 / 15 A / Не используется
8 / 15 A / Модуль автоматической КПП
9 / 5 A / Регулятор управляющего напряжения
10 / 10 A / Регулировка фар
11 / 20 A / Не используется
12 / 30 A / Задний антизапотеватель
13 / 10 A / Не используется
14 / 7,5 A / Подогреватель наружного зеркала заднего вида
15 / 20 A / Не используется
16 / 25 A / Обогрев передних сидений
17 / 10 A / Не используется
18 / 10 A / Модуль управления двигателем / Модуль управления АКПП
19 / 20 A / Топливный насос
20 / 15 A / Не используется
21 / 10 A / Обмотка реле
22 / 10 A / Не используется
23 / 10 A / Блок управления двигателем
24 / 10 A / Передний стеклоомыватель
25 / 10 A / Не используется
26 / 10 A / Блок управления двигателем
27 / 10 A / Не используется
28 / 10 A / Блок управления двигателем
29 / 20 A / Блок управления двигателем
30 / 15 A / Управление впрыском и зажиганием
31 / 10 A / Левая фара дальнего света
32 / 10 A / Правая фара дальнего света
33 / 15 A / Блок управления двигателем
34 / 15 A / Звуковой сигнал
35 / 10 A / Компрессор кондиционера
36 / 10 A / Передний противотуманный фонарь

ПРЕДОХРАНИТЕЛИ JCASE
Положение / Номинал, ампер / Назначение
1 / 40 A / Модуль АБС
2 / 30 A / Передний стеклоочиститель
3 / 40 A / Управление климатконтролем
4 / 30 A / Подушка безопасности / Автоматическое отпирание / Панель приборов / Педаль сцепления / Регулировка фар
5 / 40 A / Не используется
6 / 30 A / Не используется
7 / 40 A / Не используется
8 / 30 A / Вентилятор радиатора
9 / 40 A / Вентилятор радиатора
10 / 30 A / Не используется
11 / 30 A / Стартер

Читать еще:  Как увеличить клиренс на шевроле ланос

Реле / Назначение
RLY1 / Реле Ход/Пуск
RLY2 / Топливный насос
RLY3 / Не используется
RLY4 / Не используется
RLY5 / Реле силового агрегата
RLY6 / Вентилятор радиатора
RLY7 / Стартер
RLY8 / Вентилятор радиатора

Какие аккумуляторы подходят для Chevrolet Cobalt

Надрывно проворачивающийся стартер, невозможность запустить мотор после непродолжительного простоя при исправных стартере и генераторе указывают на выходящий из строя аккумулятор. Эта статья расскажет о том, какой аккумулятор установлен на «Шевроле Кобальт», кодах в каталоге запчастей GM, заменителях и процессе замены.

Какой аккумулятор установлен с завода

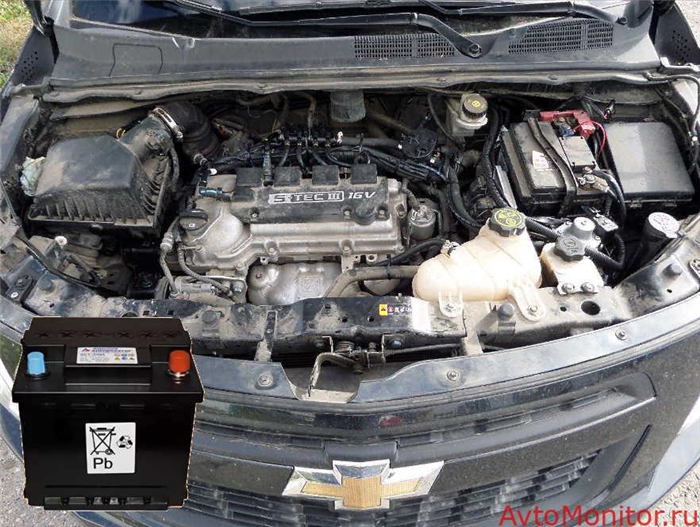

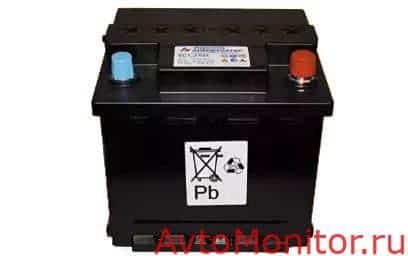

С завода на Chevrolet Cobalt (в том числе 2013, 2014 годов выпуска) устанавливается аккумулятор марки 6СТ-50VL, производства ООО «Курский аккумуляторный завод». Ее характеристики приведены в таблице.

Полярность

Полярность определяет расположение положительного полюса батареи. Если повернуть последнюю клеммами к себе, то «+» клемма, расположенная слева, указывает на прямую полярность. Справа на обратную.

Полярность у оригинального аккумулятора обратная, так как на российском рынке автомобилей продается корейский вариант «Шевроле-Кобальт». Поэтому АКБ соответствует стандартам, принятым в Японии и Корее.

При замене вышедшей из строя детали важно не ошибиться с полярностью запчасти, при использовании батареи с прямой полярностью выйдет из строя выпрямительный диодный мост генератора.

Емкость

Она измеряется в ампер-часах и показывает, какое количество электричества сможет отдать батарея за 20 часов до снижения напряжения между клеммами до 10,5 вольт. Чем она больше, тем большее количество попыток запустить двигатель в 30-градусный мороз есть у владельца.

Сила тока холодного пуска

Это величина показывает максимальный ток, отдаваемый аккумулятором в течение 30 секунд при температуре электролита -18 ºС без снижения напряжения ниже 9 В. Чем эта величина выше, тем больше шанс запустить двигатель в холодную погоду, так как при загустении масла в двигателе и КПП усилие стартера, требуемое для проворачивания коленвала и валов КПП, и потребляемый ток увеличиваются.

Габаритные размеры и тип крепления

Размеры стандартной батареи 207х175х190 мм. Посадочное рассчитано на деталь больших размеров и емкости, длина может достигать 242 мм. Удерживается деталь на посадочном месте с помощью металлической планки.

Она бывает 2 размеров: для АКБ длиной 207 и 242 мм и емкостью 50 и 60 А∙ч соответственно. В первом случае заводское крепление не требует замены. Во втором требуется замена штатной планки на удлиненную. Ее номер в каталоге запчастей GM 95492642 или 1201082.

Подходящие аккумуляторы для Chevrolet Cobalt

В качестве замены оригинальному аккумулятору на «Шевроле-Кобальт» можно купить один из аналогов, приведённых в таблице ниже. Их цена 3500–4500 рублей.

Самостоятельная замена АКБ: снятие и установка

  • рожковый ключ: 10 мм;
  • торцевая головка: 13 мм.

Порядок действий следующий:

  1. Заблокировать задние колеса стояночным тормозом, выключить зажигание, открыть капот.

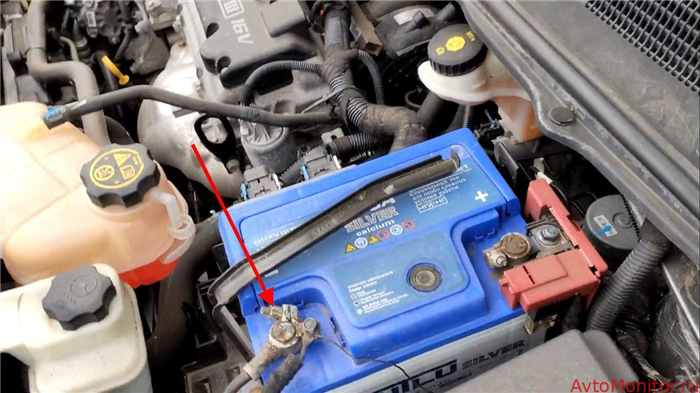

  2. Ослабить гайку на отрицательной клемме ключом «на 10» и снять ее.

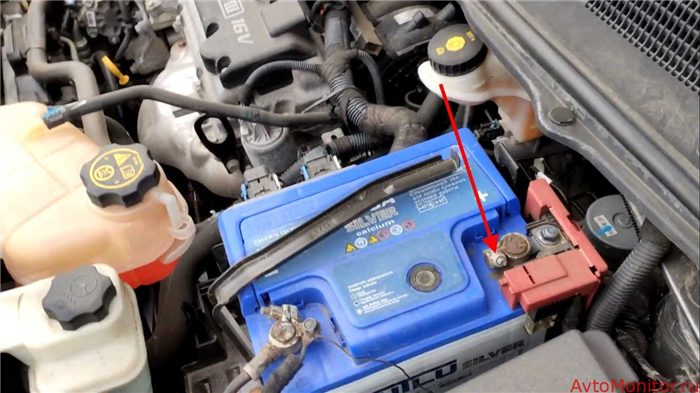

  3. Открыть крышку на положительном полюсе, отжав защелку пальцами, и снять ее.
  4. Ослабить гайку на «+» клемме.
  5. Снять клемму вместе с блоком силовых предохранителей и отвести в сторону.
  6. Открутить головкой «на 13» болт, крепящий прижимную планку. Он находится около бачка гидроусилителя руля.
  7. Снять аккумулятор.
  8. Установить новую деталь в обратной последовательности.

Заключение

В Chevrolet Cobalt установлена свинцово-кислотная необслуживаемая батарея с обратной полярностью и емкостью 50 А∙ч. При необходимости ее можно заменить на АКБ большей емкости и длины, так как длина поддона батареи 242 мм. При замене оригинального аккумулятора на неоригинальный, с емкостью 60 А∙ч, потребуется заменить удерживающую планку.

Тонировка будущего! Каркасные шторки TROKOT – приватность вашего автомобиля с защитой от солнца и штрафов.
– Шторки TROKOT в 10 раз лучше тонировки!
– Более 55 000 автомобилистов России выбрали именно эти шторки!
– Ставятся за 10 секунд, снимаются за 3 секунды!

голоса
Рейтинг статьи
Ссылка на основную публикацию
Статьи c упоминанием слов:
