Развал схождение на шевроле лачетти

Развал схождение на шевроле лачетти

Информационный раздел сайта

Регулировка сход развала на Chevrolet Lacetti (шевроле лачетти).

Chevrolet Lacetti — автомобиль, небольшого размера, созданный южнокорейским автопроизводителем GM Daewoo.

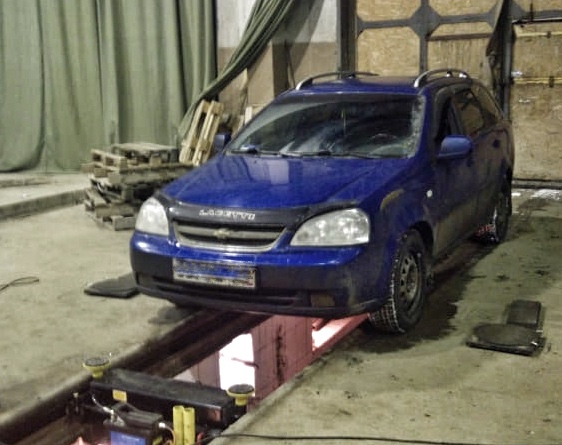

Рассмотрим регулировки на примере конкретного автомобиля.

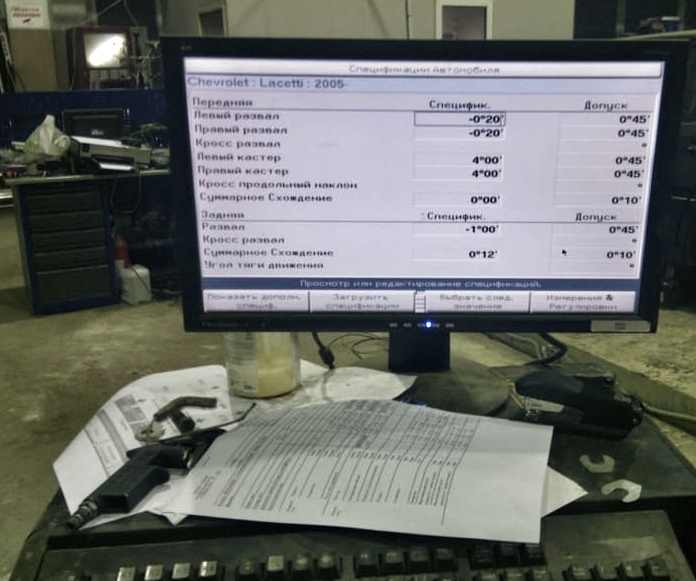

Смотрим характеристики по базе стенда:

Развалы должины быть минусовые, но владелец авто предупредил, что автомобиль после ДТП и маловероятно, что получится вывести машину в идеал.
Посмотрим что мы сможем сделать.

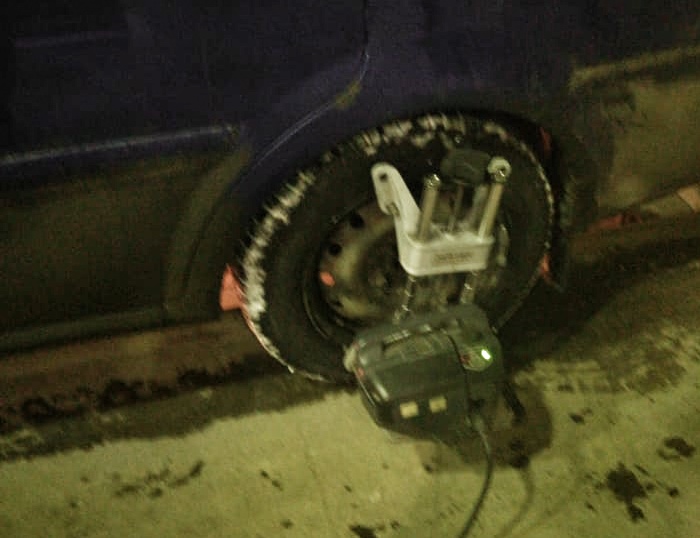

Приступим: выравниваем давление в колёсах, вешаем и компенсируем датчики, замеряем кастер.

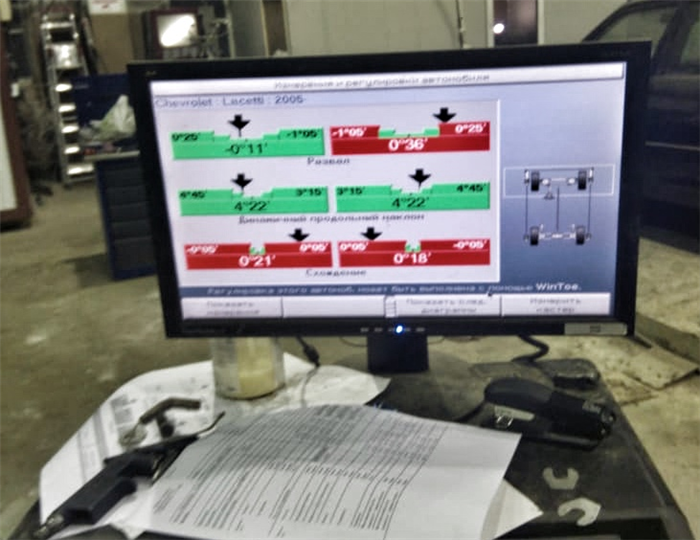

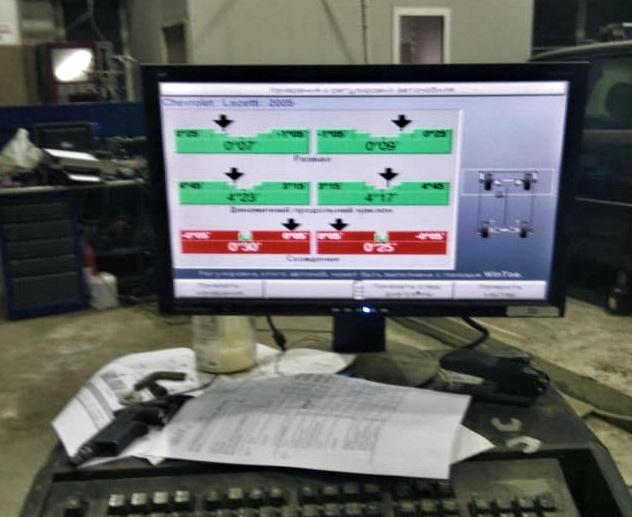

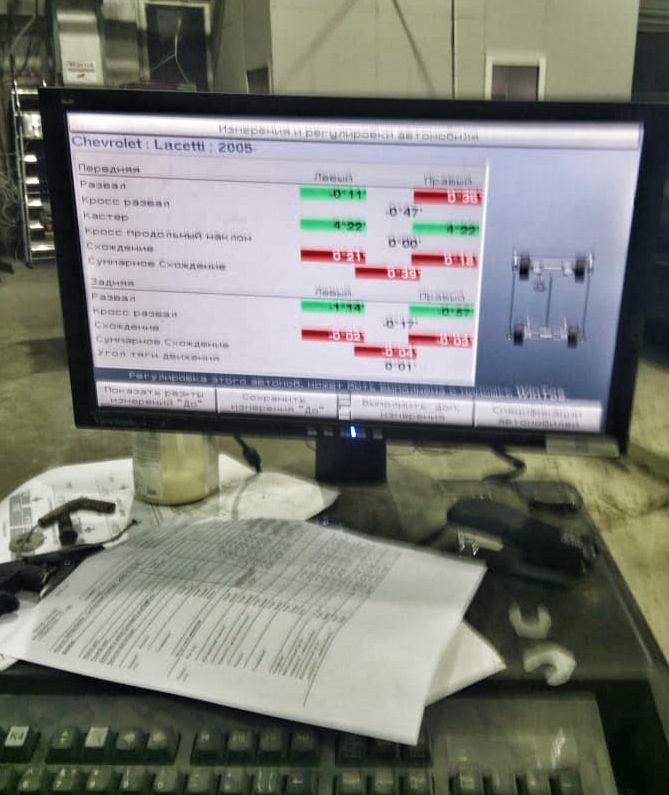

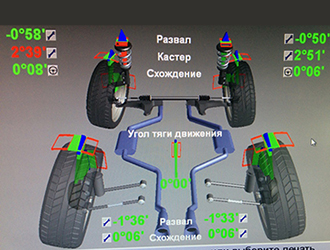

Смотрим общую картину:

Даааа… сразу понятно, что удар был в правую сторону, скорее всего в нижнюю часть колеса, предположительно о бордюр. Правый передний развал сильно ушел в плюс, как следствие машину скорее всего сильно тянет в право. Довольно сильно смешено схождение от этого страдает резина и увеличивается расход топлива
По задней оси не всё так печально — 17 минут разницы не критично, так что достаточно подвести схождение.
Приступим:

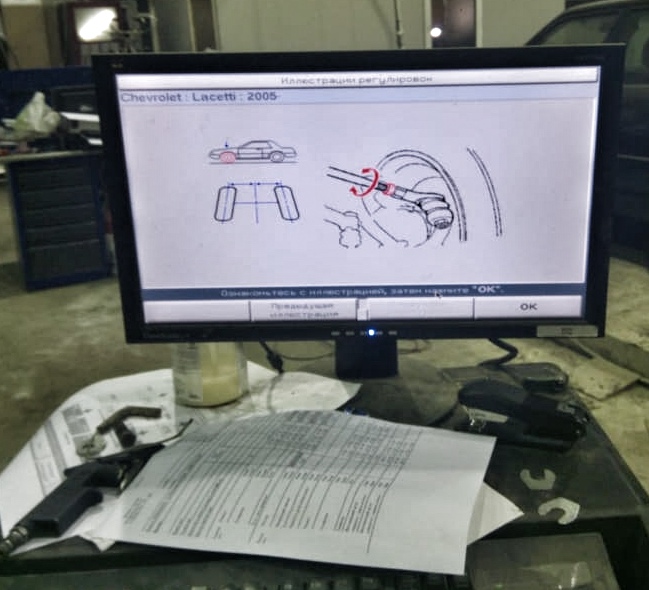

Ослабляем болты, смещаем эксцентрики:

Переключаемся на переднюю ось:

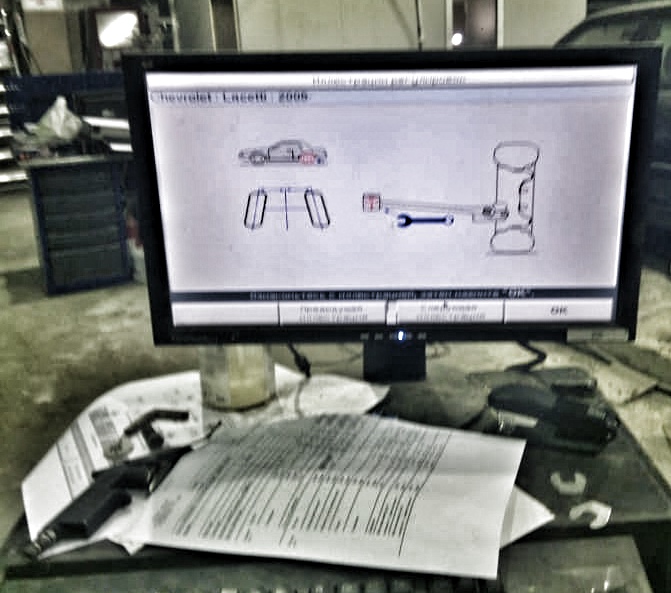

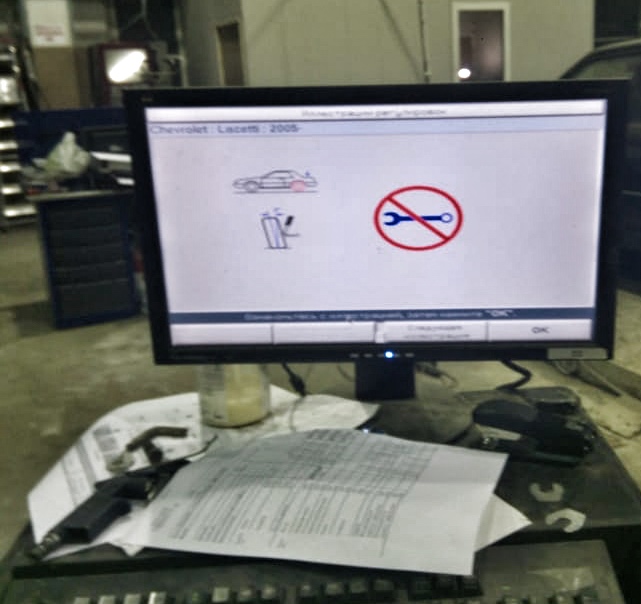

На иллюстрации обозначено, что регулировка кастера и развала не предусмотрена заводскими настройками.

Попробуем выровнять машину стойками.
Нужно постараться добиться одинаковых цифр по развалу, чтобы машину «не вело».

Пришлось даже прибегнуть к подтачиванию болта для достижения результата.

Осталось подвести схождение и выровнять руль.

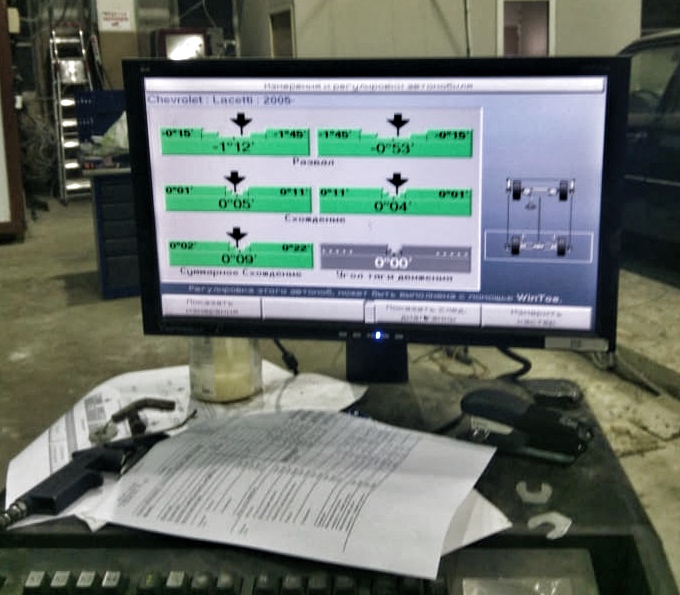

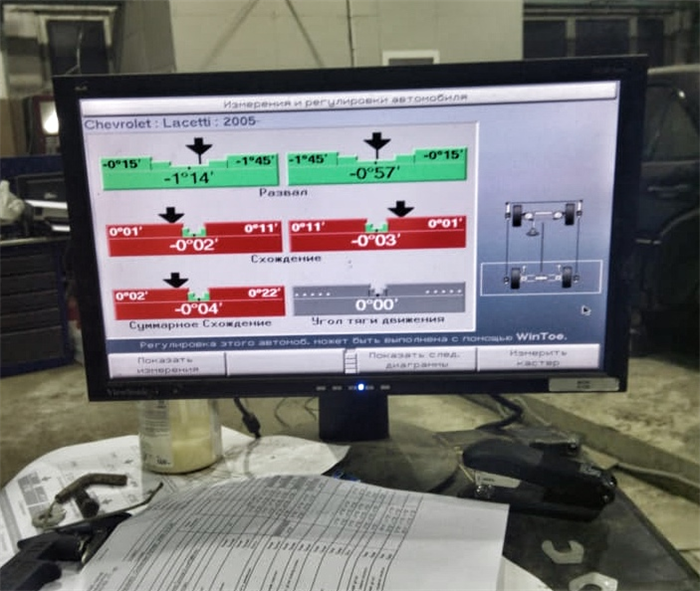

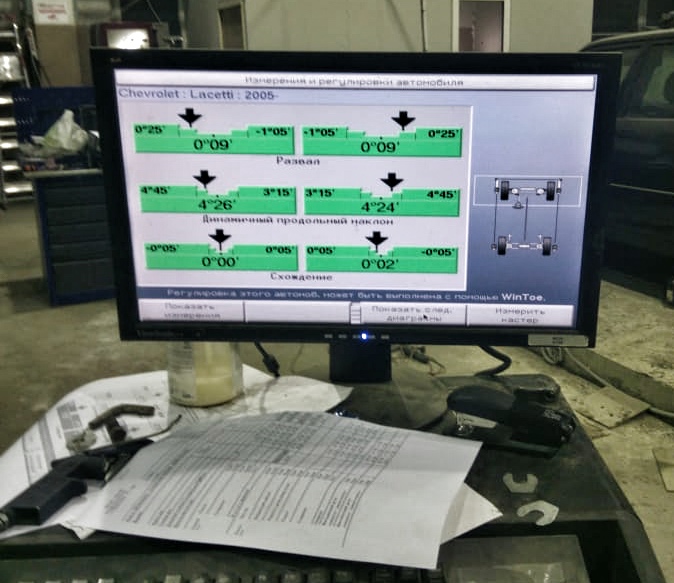

Собственно всё — посмотрим на общую картину.

С такими параметрами машина поедет ровно.
Как видим отрегулировать автомобиль Chevrolet Lacetti (шевроле лачетти) можно даже, если машина побывала в небольшом ДТП.

Болты схождения

Что такое болты схождения, где они находятся и как их заменить своими руками и без специального инструмента.

Именно такие вопросы мы и рассмотрим на этой странице.

Как известно, на многих современных автомобилях схождение колес регулируется не только на передней оси, но и на задней.

Сама регулировка производится при помощи болтов схождения. Сразу хочу остановится на моменте, который многих заводит в заблуждение. Дело в том, что данные болты почему-то называют болтом развала. Во всех точках продажи они называются именно болтом развала. Можно даже наглядно посмотреть, что написано на болте

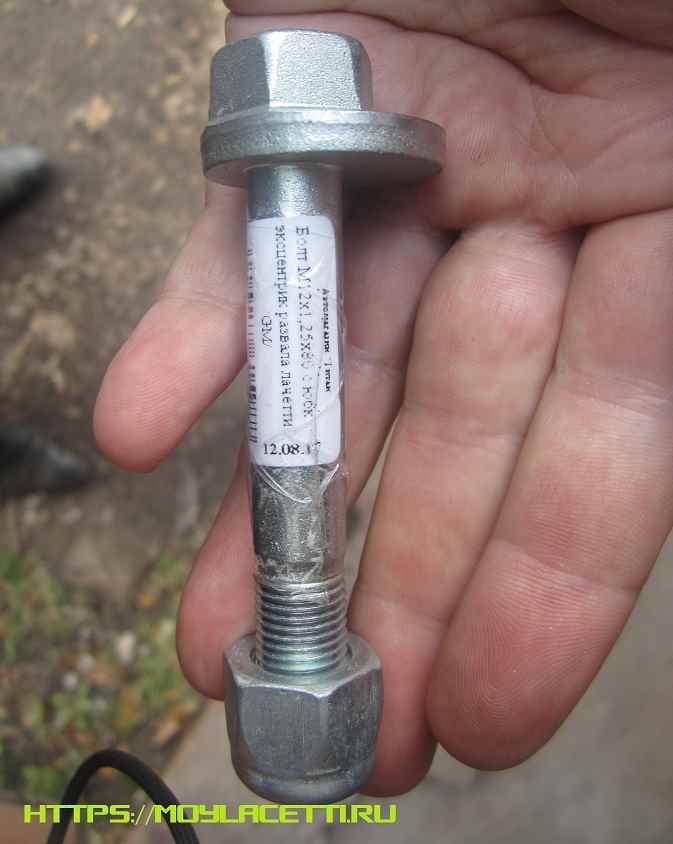

Черным по белому написано — «Эксцентрик развала Лачетти».

Это приводит к путанице и постоянным вопросам — как регулируется развал на Лачетти? Ответ простой — никак! На Лачетти регулируется только схождение колес на задней и передней оси. Получается парадокс — болт развала есть, а самой регулировки развала нет

Поэтому эти болты более корректно называть болтами схождения, потому что они регулируют именно схождение колёс на задней оси автомобиля.

Кроме путаницы, эти болты могут ещё изрядно попить крови у владельца авто. С виду почти обычный болт с эксцентриковой шайбой и вроде бы ничего особенного. Но это только до того момента, пока Вы не решитесь поехать на стенд регулировки схождения. В этот момент в 99% случаев этот обычный болт превращается в мега проблему.

Дело в том, что за год-два он намертво прикипает к сайлентблоку и простая процедура регулировки схождения превращается в дорогой и муторный ремонт подвески.

Поэтому большинство регулировщиков схождения не возьмутся за свою работу, а отправят Вас исправлять эту проблему.

При прикипании болтов очень редко удается их разработать и в большинстве случаев их приходится менять. И замена эта не дешёвая и редко можно спастись одними лишь гаечными ключами. Чаще всего помощником в этой ситуации является ножовка по металлу.

Вся проблема в том, что гайку с болта скрутить худо-бедно получится, а вот извлечь болт из самого сайлентблока — нет. Поэтому в условиях гаража выход один — пилить болты ножовкой по металлу.

К слову, у меня один болт вышел сам, а второй пришлось перепилить. Но об этом дальше.

Ещё один неприятный момент, связанный с болтами схождения — это цена. Цена замены.

Если Вы не решитесь проводить эту процедуру сами, то придется приготовить почти пол тысячи гривен (больше тысячи рублей) за услуги СТО. И ещё большую сумму на запчасти. Да-да, казалось бы два болта, а по факту получается почти тысяча гривен (больше двух тысяч рублей).

Всё из-за того, что кроме болтов схождения необходимо приобрести шайбы к ним и сайлентблоки. А так как придётся снимать рычаг для замены сайлентблока, то желательно, а иногда и необходимо, поменять болт и сайлентблок на втором конце рычага.

Поэтому мы должны запастись следующим:

  • Ножовка по металлу и пару полотен к ней. Ножовка, допустим, имеется, а пару полотен — 10 грн.

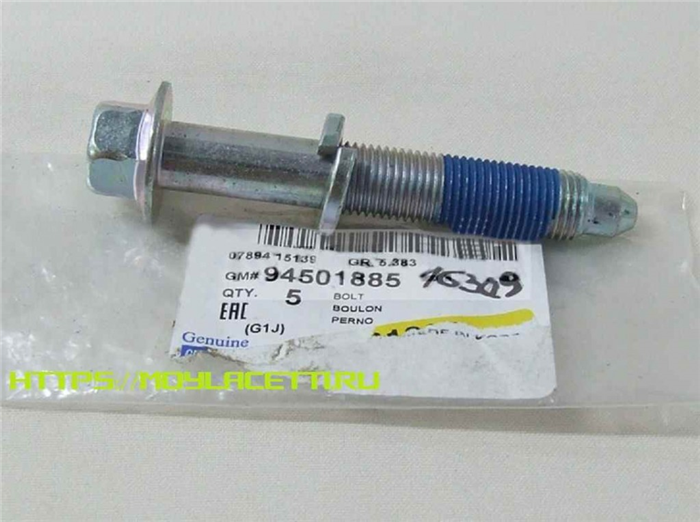

  • Два болта схождения с гайками. На фото виден номерок. 180 грн. за оба болта

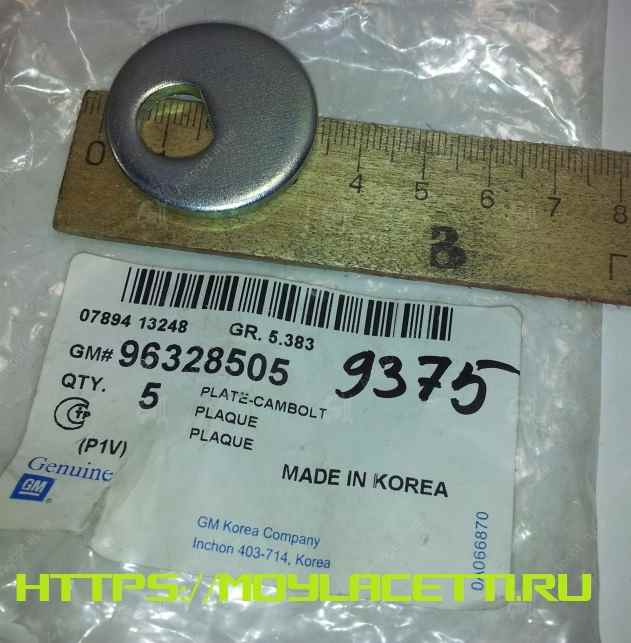

  • Две эксцентриковые шайбы к болтам. По 20 грн. за штуку. В сумме — 40 грн.

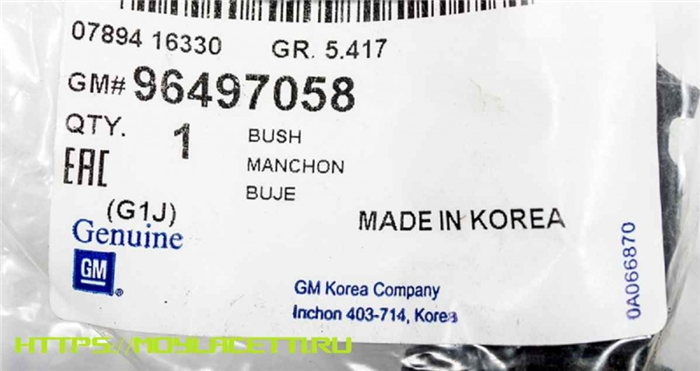

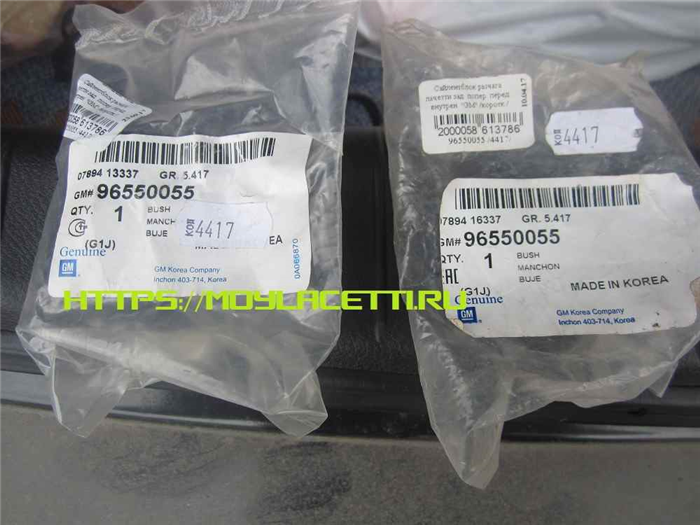

  • Сайлентблок переднего поперечного рычага задней подвески внутренний. Два штуки по цене 125 грн. за штуку. В сумме 250 грн.
  • Сайлентблок переднего поперечного рычага задней подвески наружный. 135 грн. за штуку. В сумме 270 грн.

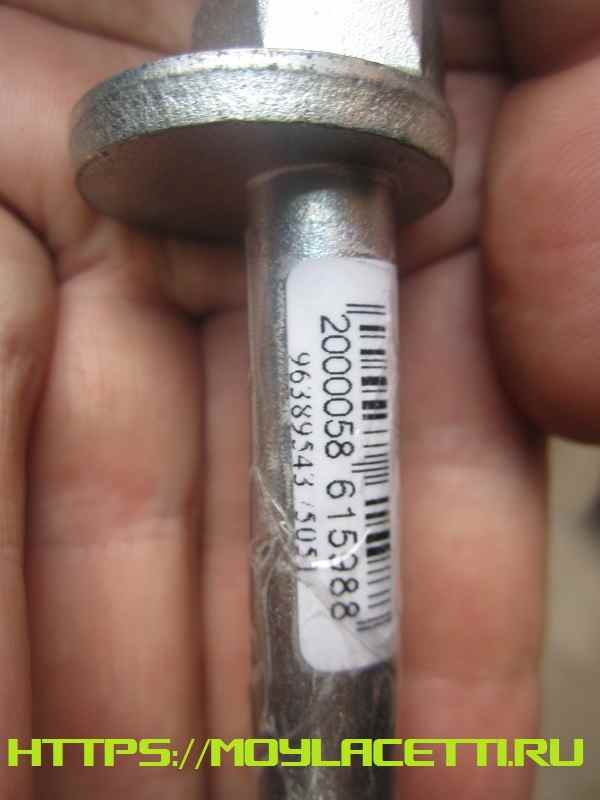

  • Болт переднего поперечного рычага задней подвески наружный. За пару 180 грн.
  • Накидные гаечные ключи и головки на 17 мм и 19 мм
  • Мовиль
  • Автопластилин
Читать еще:  Расход шевроле круз автомат

Вот такая не хилая сумма получается для замены каких-то двух болтов схождения.

Теперь о главном. Почему лучше сделать эту работу самому? Дело даже не в экономии, хотя и в этом тоже, конечно. Но есть ещё некоторые нюансы.

Во-первых, чтобы хоть как-то предотвратить такие затраты в будущем, необходимо сделать всё, чтобы уменьшить шансы коррозии и прикипания болта к сайлентблоку. Другими словами — необходимо смазать болт и резьбу мовилем, а сверху всё закрыть автопластилином. На СТО Вам этого делать никто не будет.

Во-вторых, почти все СТО делают эту работу на подъемнике. А по уму же, окончательную затяжку резьбовых соединений необходимо делать, когда автомобиль стоит на колесах. Никогда и ни на каком СТО не видел, чтобы соблюдали это правило.

В общем, поехали.

Замена болтов схождения

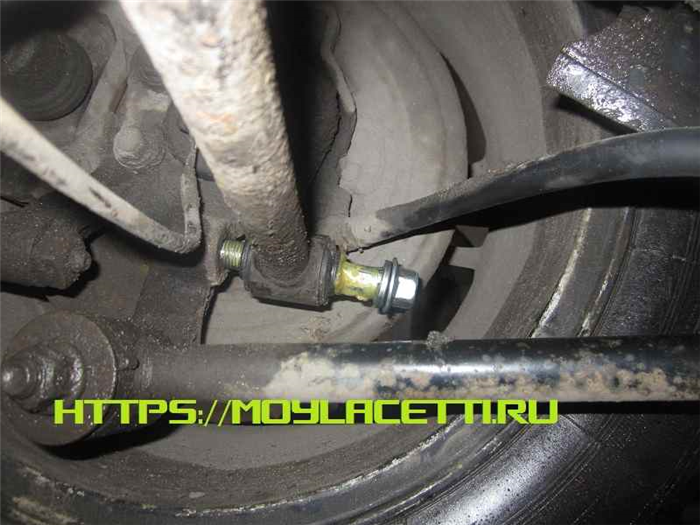

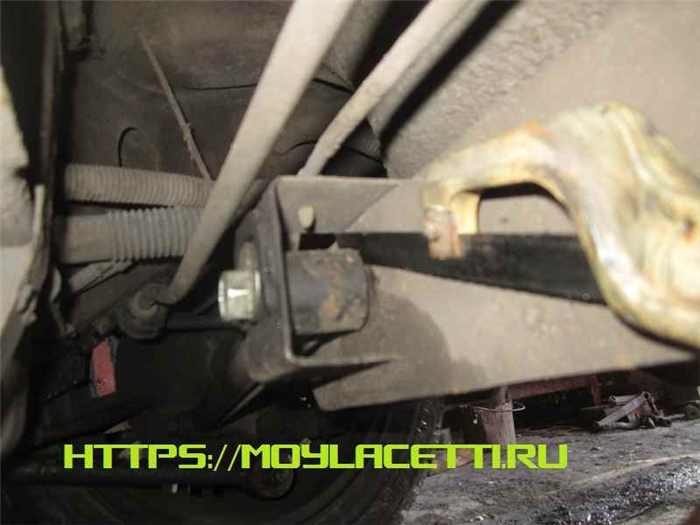

Снимаем пластмассовый чехол с рычага, под которым проложены провода к датчику АБС. Он снимается легко. Главное, не порвите провода

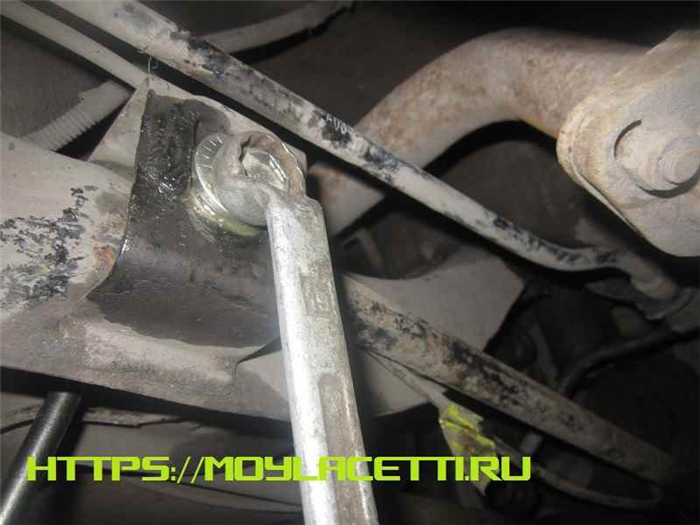

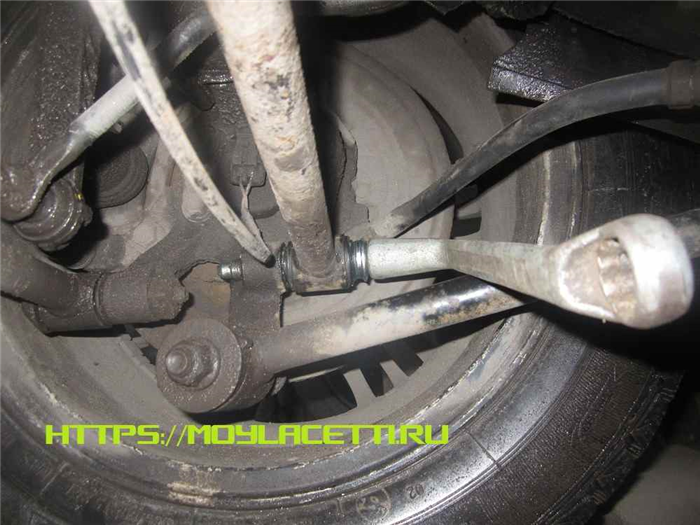

Берём головку на 17 или 19 мм и накидной ключ на 17 или 19 мм. Почему или? Потому что бывает по разному. Старые болты у меня под ключ на 17 мм, а новые оказались под ключ 19 мм. В общем, разберётесь.

Примечание! На болте схождения имеются метки. Перед откручиванием можно по этим меткам запомнить, как стоял болт, чтобы не сильно нарушить схождение задних колёс. Но, как показывает практика, толку от этого не много и всё равно необходимо как можно скорее посетить стенд регулировки схождения.

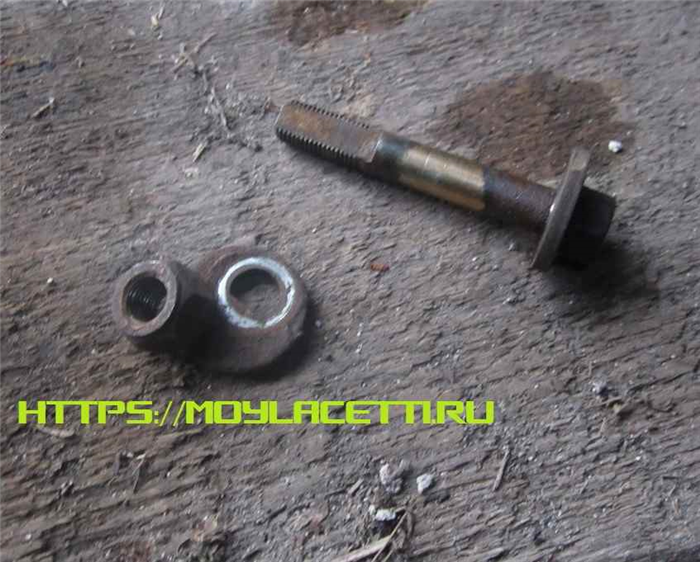

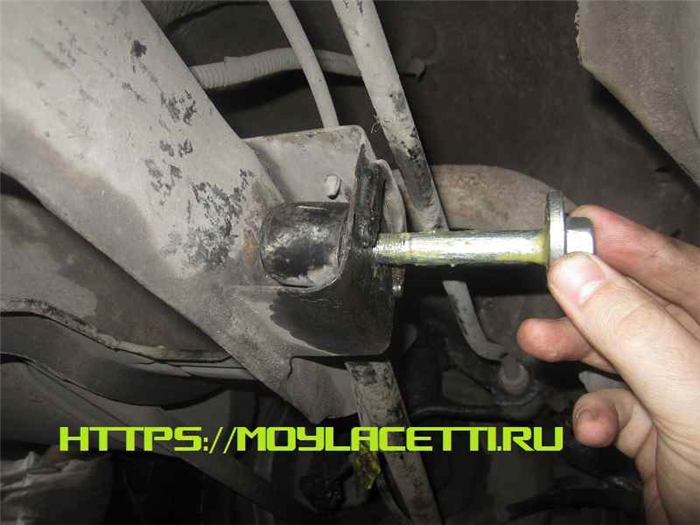

Извлекаем гайку, шайбу и болт

Как всё просто, да? На самом деле так может повезти, наверное, один раз в жизни. Особенно, если Вы их не откручивали лет пять.

В большинстве же случаев так просто не получится, потому что болт намертво прикипел к сайлентблоку. Поэтому остаётся только пилить. Причём никаким инструментом, кроме ножовки по металлу туда не подлезешь.

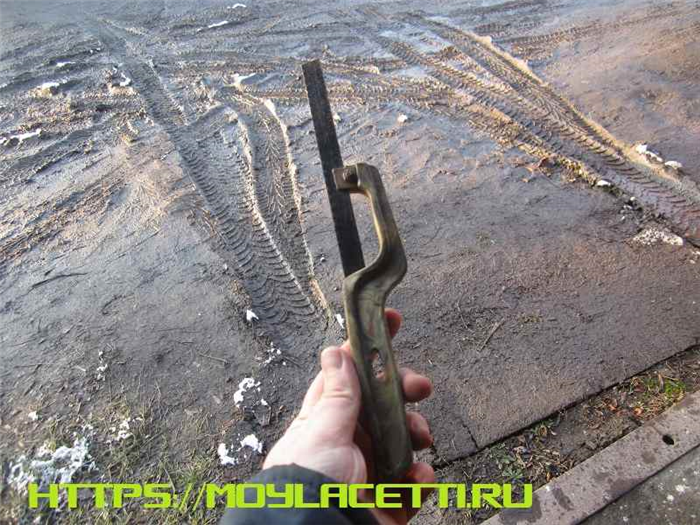

У меня вот такая

Очень удобная для таких мероприятий.

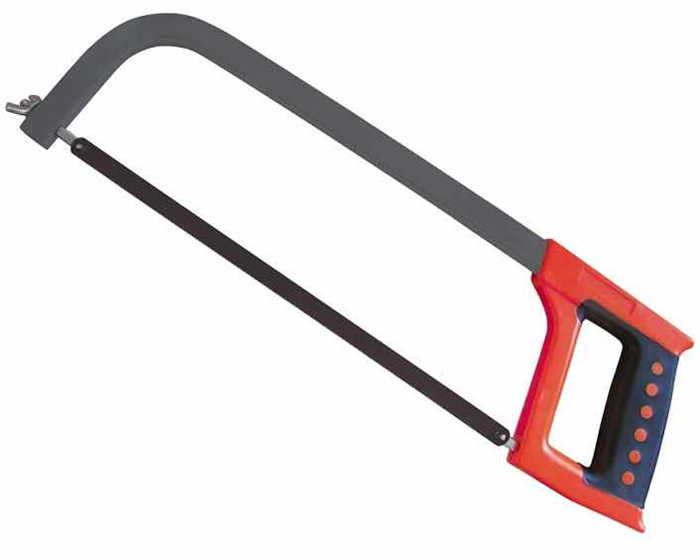

Но можно воспользоваться и обычной ножовкой

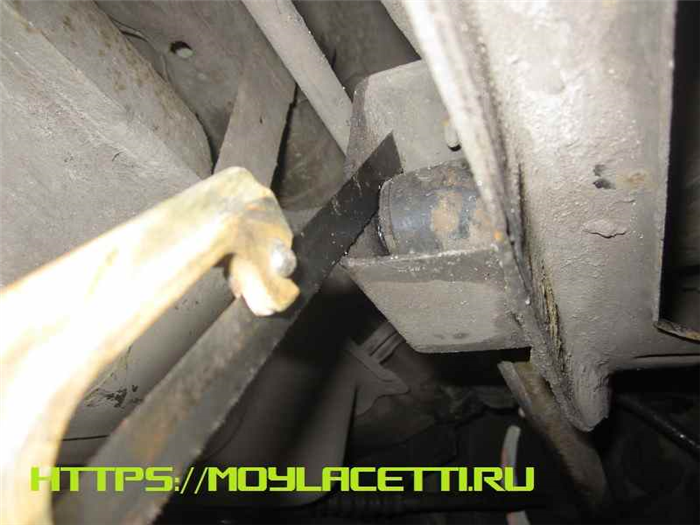

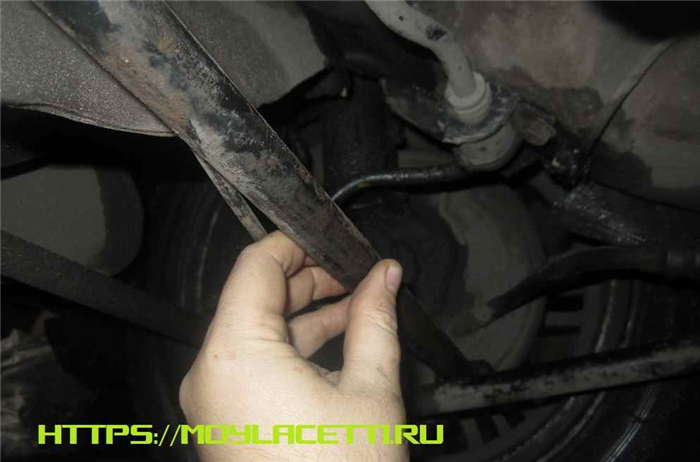

Только необходимо будет сделать две вещи. Сначала просовываем полотно в П-образный кронштейн (где находится сайлентблок), а затем к полотну прикрепляем саму ножовку. Также желательно режущую часть полотна обратить во внутрь ножовки. Так будет легче пилить, так как мы будем давить таким образом вниз, а не вверх. Ну, в общем, по месту будет понятно.

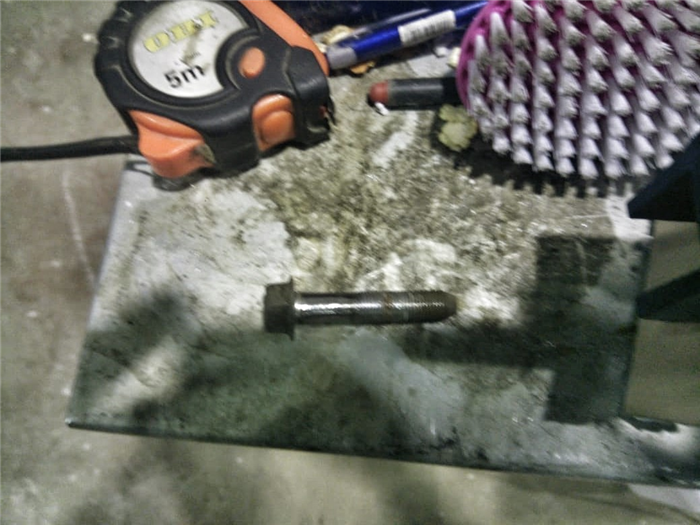

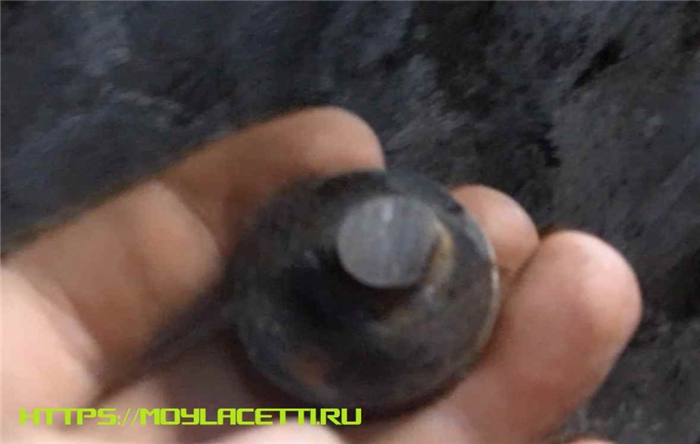

Полчаса и мы имеем в руках часть болта

Далее есть два пути. Первый — нудный, но гарантированный, а второй — не нудный, но не гарантированный.

Первый — перепиливаем болт ещё вот тут

А второй — ничего не пилить, а открутить крепление рычага с другой стороны и, взяв рычаг немного на излом, попытаться его вывести из крепления. Я пошёл по этому пути, так как гайка у меня открутилась, а не выходил только болт из сайлентблока. Если у Вас и гайка не открутилась — тогда только пилить.

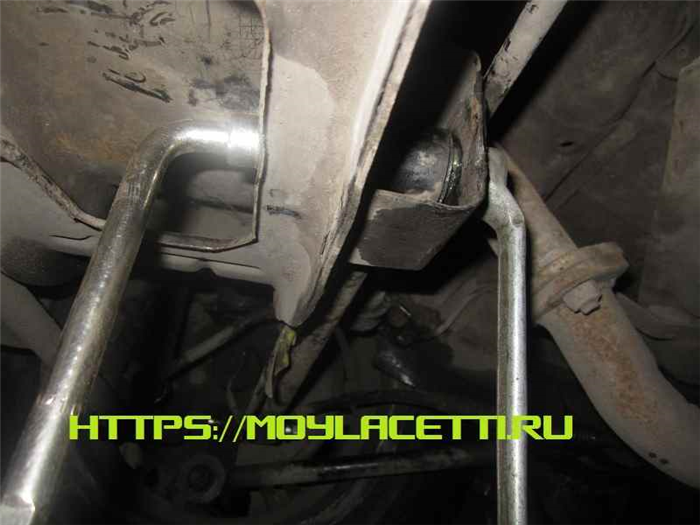

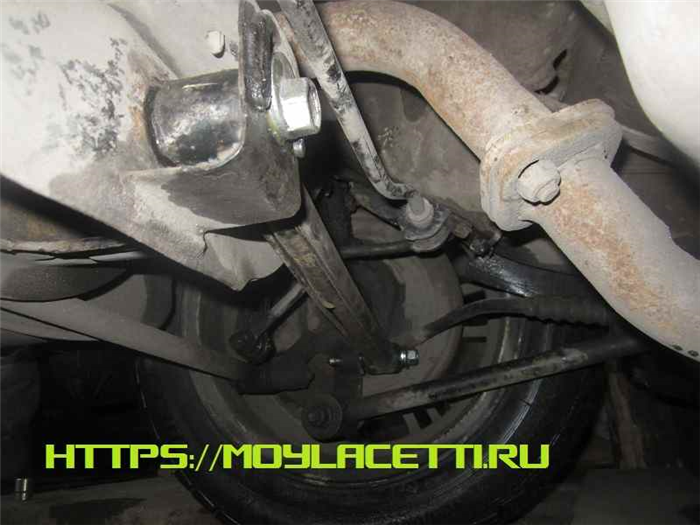

Откручиваем болт крепления рычага с противоположной стороны. Тут обычно проблем с откручиванием не возникает

Крутить болт получится только накидным ключом, либо головкой с большим количеством граней, а лучше всего трещеткой, так как мешает продольный рычаг и за один захват можно провернуть болт всего лишь на долю оборота.

После этого снимаем рычаг с авто

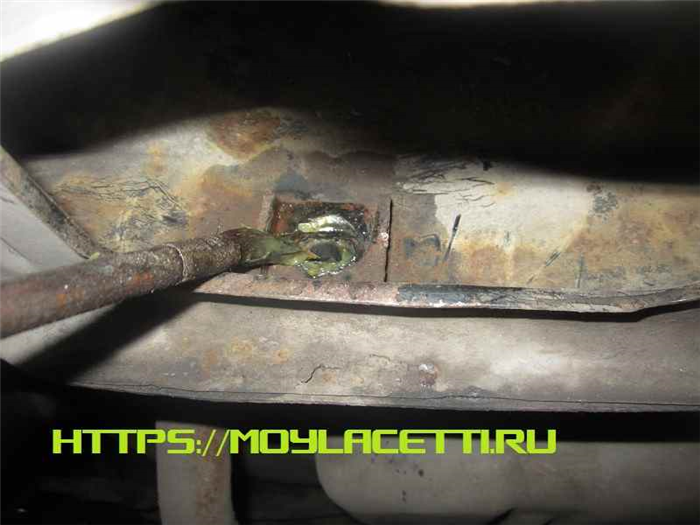

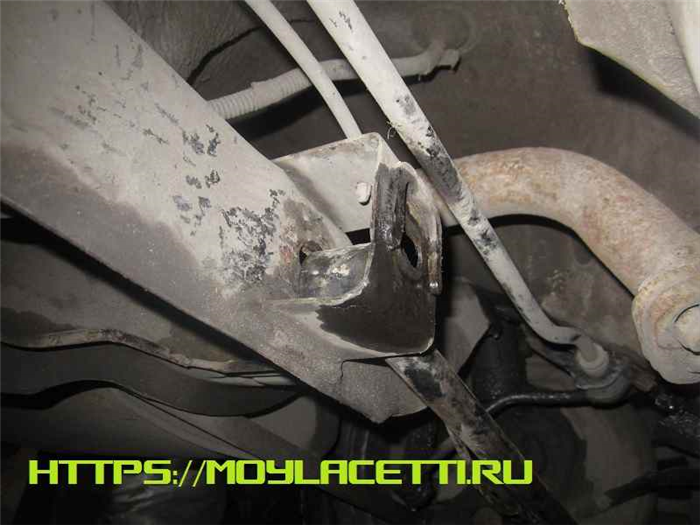

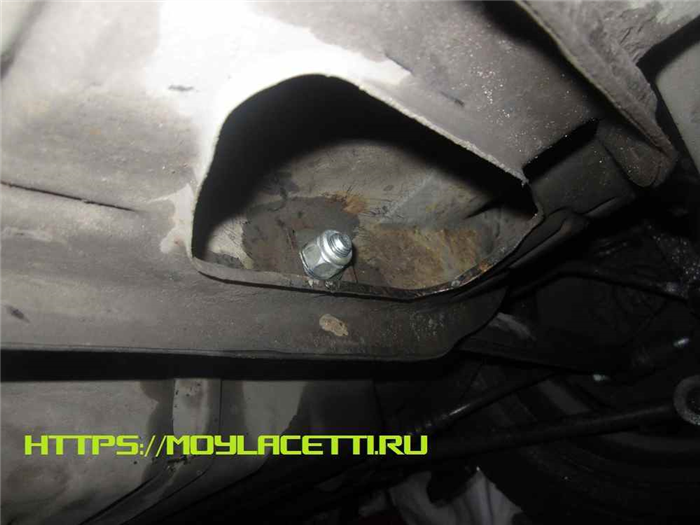

Вот так, не очень красиво это всё выглядит

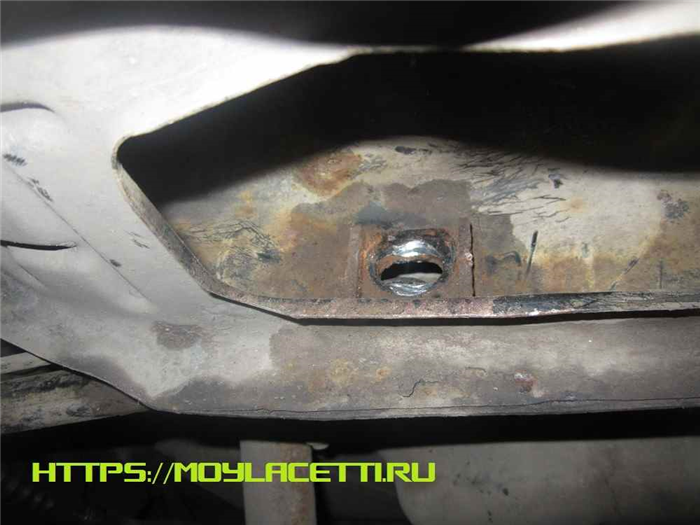

Именно в этом овальном отверстии перемещается болт схождения при регулировке, поворачивая задние колёса в ту или иную сторону.

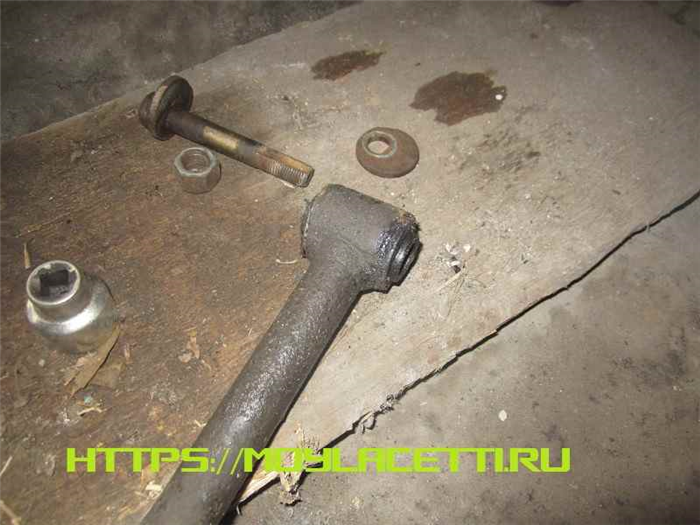

Вот демонтированный рычаг и выживший болт схождения

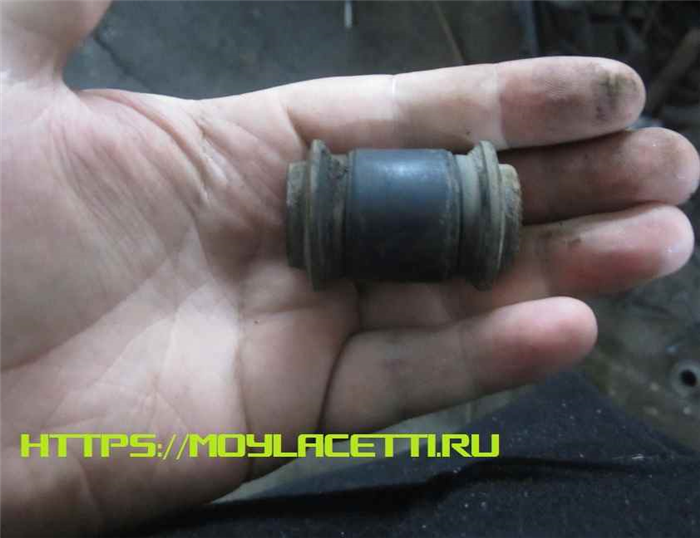

Далее необходимо выпрессовать старые сайлентблоки из рычага и запрессовать новые. Сделать это можно разными способами или при помощи тисков, или при помощи длинной шпильки и подходящих по диаметру головок или отрезков труб.

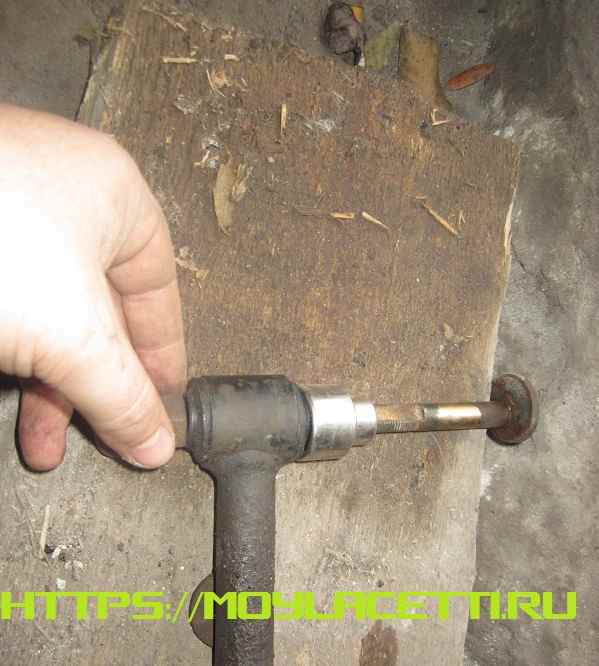

Я вот примерно показал на фото. Нужен длинный болт и головка подходящего диаметра (на 32 мм). Закручивая гайку, сайлентблок будет выдавливаться в головку

Новый запрессовываем при помощи тисков.

Но в моём временном съёмном гараже тисков не наблюдается. Зато наблюдается добрый сосед, у которого имеется в гараже небольшой гидравлический пресс. За четыре минуты все четыре сайлентблока на двух рычагах были поменяны.

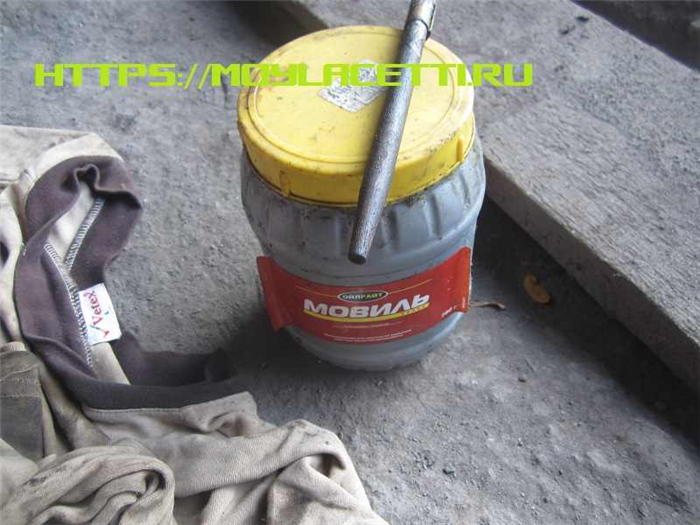

Теперь смазываем мовилем отверстие под болт

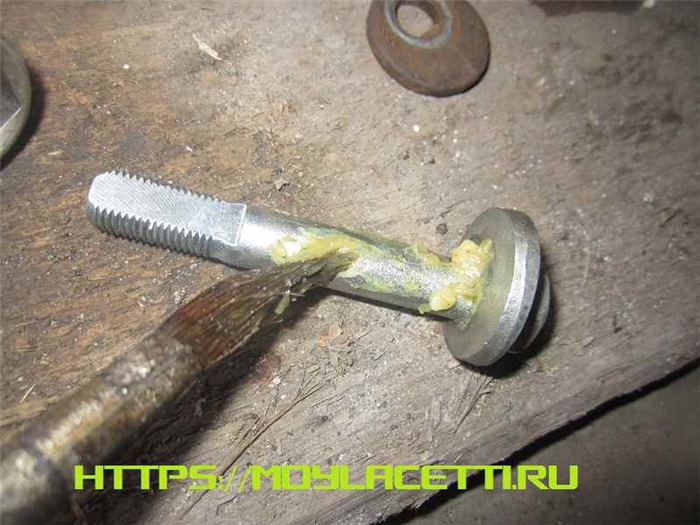

Смазываем болт схождения

Устанавливаем рычаг на место и вставляем болт

Смазываем мовилем и наживляем болт с противоположной стороны

Теперь всё закручиваем с усилием 90 Нм. Если нет динамометрического ключа, тогда просто закручиваем

Не забудьте уложить обратно провода от датчика АБС и надеть пластмассовый кожух на рычаг.

Вот такая получилась лепота

Теперь едем на регулировку схождения. А после регулировки заезжаем снова на яму и покрываем резьбу и гайки автопластилином на всех болтах

Вот такие они — болты схождения.

Идеи, дополнения и вопросы можно обсудить в комментариях ниже.

Видео о замене болтов схождения

Сход развал

Chevrolet Lacetti 2007

  • Итак, съездил на сход-развал. Он и показал собственно, что и сход и развал не в порядке.

    20.09.Настроили мне сход (кстати не сильно много он и подкрутил там), а вот сказать о том что развал не настраивается «забыли» . В итоге я, не зная толком, что с машиной и почему, все же, положение руля опять ушло налево, я прикатил к ним снова, через день. Но, блин закон подлости, у них сломался подъемник. Приезжайте позже, когда? – неизвестно. Как направят подъемник – приезжайте. Деньги уплачены, да и обещали посмотреть и сделать без лишних доплат.

    Читать еще:  Замена масла в коробке шевроле авео

    10.10. Приехал к ним снова. Уже сейчас, посмотрев опять показания датчиков, они мне решили объяснить, что развал тут не регулируется. Показания развала были таковы: -32 минуты на правом колесе, и +38 минут на левом колесе. То есть правое колесо было в допуске, как они сказали там 1 градус допуск. А левое колесо притянуто нижней своей частью под машину.

    Вид сзади на передние колеса — примерно так \——\.

    Я спрашиваю, в чем же дело тогда? Ведь все началось, когда я сменил шаровые, больше в подвеске ничего не менялось.

    И вот тут начался развод:

    СТО — У вас наверно амортизаторы не новые уже.

    Я — Новые говорю, пол года ходят еще только.

    СТО – Ну вот видите, говорят. Это уже много. Откройте капот, посмотрим. (Открыл)

    Я – Что под капотом?

    СТО – (Смотрят резинки надетые на местах крепления амортизаторов, там где опорные подшипники) У вас, по всей видимости, один из опорников накрылся. Вот видите – одна резинка ниже другой. А возможно загнут рычаг, или надо менять пружины.

    Я – (Тут мне сразу захотелось от них смотаться) Как, объясните, у меня мог уйти развал из-за чего то еще, кроме шаровой. Если именно после ее замены так и случилось, до этого все было ОК.

    Ответа у них не нашлось. Жаль на том СТО, где мой знакомый заведует ремонтом, нет стенда сход-развала. Но он мне четко и ясно сказал в этот же вечер – шаровая опора бракованная.

    16.10. Купил новую шаровую, забрал зимние колеса и поехал с утра 17.10. все это дело менять. После снятия бракованной шаровой было однозначно замечено в чем дело. Угол между корпусом опоры и торчащим из нее пальцем был заметно меньше, чем на новой. Фото сделать забыл(( После замены руль встал ровно.

    Ругать СТО-шников смысла не видел, но о их компетентности и честности у меня сложилось определенное мнение (это я не про всех). И теперь я буду каждую запчасть осматривать дотошнее.

    Вот еще какую особенность я заметил. Если видишь красивое здание СТО, с большими вывесками, то почему-то в 70% случаев там работники, в основном, чаи гоняют и курят. Чего я не видел на небольших станциях, которые зачастую завалены клиентами.

    Развал — схождение Chevrolet Lacetti

    Как определить, что необходима регулировка развал-схождения? Если имело место хотя бы одно из перечисленных событий, рекомендуем обратиться в автосервис:

    • п осле наезда на препятствие деформировался колёсный диск
    • п роводился ремонт рулевого управления
    • перевозка грузов по тяжести близких к максимально допустимому значению
    • частые поездки по некачественным дорогам, агрессивная манера езды
    • изменение высоты подвески или установка дисков с диаметром, отличным от штатного

    Доверяйте регулировка сход-развала только профессионалам!

    ВАЖНОЕ

    1. Развал – схождение обеспечивает комфорт управления Chevrolet Lacetti, минимизирует расход топлива и износ покрышек.
    2. Сход/развал может регулироваться с применением нескольких вариантов определения углов установки колес.
    3. Существует целый ряд специфических признаков нарушения развала – схождения Chevrolet Lacetti.
    4. Частота регулировки схода/развала определяется сервисной книжкой, но могут возникать ситуации, когда это потребуется сделать в межсервисный интервал.
    5. Развал – схождение может быть установлен только в условиях СТО, причем после процедуры могут возникнуть определенные неполадки.

    ЗАЧЕМ Chevrolet Lacetti НУЖЕН СХОД-РАЗВАЛ

    Одной из наиболее востребованных услуг является процедура регулировки угла установки колес. Развал – схождение обеспечивает курсовую устойчивость автомобиля на дороге, безопасность при совершении маневров и штатный износ покрышек автомобиля. Параллельная установка колес на современных автомобилях не используется, поскольку она не обеспечивает должного уровня безопасности при совершении маневров и даже при прямолинейном движении.

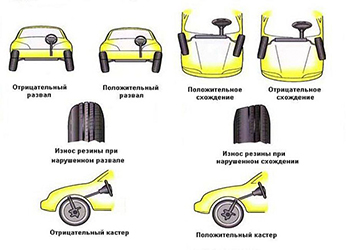

    Углы установки колес регулируются по двум плоскостям, что и определяет их название:

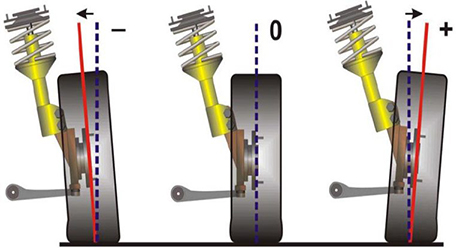

    1. Угол развала колес – положение диска колеса относительно перпендикуляра к дороге. Этот параметр отвечает за управляемость Chevrolet Lacetti и износ покрышек. При неправильно установленном развале автомобиль начинает буквально «выедать» покрышку с внешней стороны (при отрицательном развале) или с внутренней (при положительном). Нулевой развал, то есть положение диска колеса под углом 90 градусов к плоскости дороги, считается небезопасным при прохождении поворотов на высокой скорости, поскольку влечет за собой снос оси, на которую приходится меньший вес.
    2. Угол схождения колес – положение диска колеса относительно кузова автомобиля. Определяется как разница расстояний между крайними задними и передними точками диска в параллельной дороге плоскости. Схождение может быть положительным (передние точки колес на одной оси ближе, чем задние) или отрицательным (передние точки колес на одной оси дальше, чем задние). Схождение отвечает за курсовую устойчивость. Неправильно отрегулированный угол схождения повлечет за собой уход машины с заданной траектории. Покрышки будут изнашиваться быстро, но равномерно.

    Продольный наклон – угол наклона, то есть ориентация осей вращения управляемых колес относительно перпендикуляра к дороге. Он определяет легкость вращения рулевого колеса, а также скорость самовозврата колес в прямое положение управляемой оси. Может быть положительным (наклон назад) или отрицательным (наклон вперед).

    Развал схождение колес Chevrolet Lacetti регулируется для каждой из осей автомобиля. Регулировка углов наклона необходима для:

    • устойчивости автомобиля при прямолинейном движении и маневрировании, в том числе на высокой скорости;
    • обеспечения легкости управления машиной независимо от скорости;
    • минимизации рисков сноса одной или обеих осей, ухода машины в занос на скользком покрытии или при совершении маневров на высокой скорости;
    • обеспечения плотного сцепления покрышек и дорожного полотна в точке контакта;
    • минимизации расхода топлива за счет уменьшения силы трения между дорогой и колесом;
    • снижения естественного износа протектора колес автомобиля.
    Читать еще:  Натяжитель грм шевроле ланос

    Отрегулировать развал Chevrolet Lacetti можно только на тех моделях автомобиля, которые оборудованы изменяемой геометрией подвески. Во всех остальных случаях угол установки колес не требует регулировки.

    ДИАГНОСТИКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lacetti

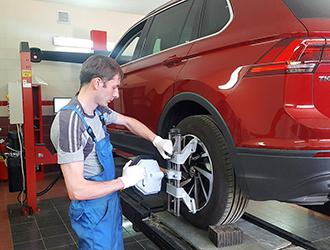

    Сегодня используется 4 типа проверки угла установки колес, выполняемых перед непосредственно самой регулировкой:

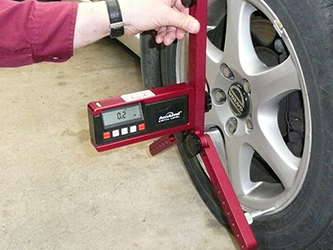

    1. Механическая (инструментальная) диагностика. Один из старейших методов, заключает в измерении углов и расстояний с помощью метрических измерительных приборов – уровня, отвеса, линейки и других. Для современных автомобилей в большинстве случаев точности измерений недостаточно, поскольку сейчас подвеска рассчитывается с минимальной погрешностью.
    2. Оптический стенд. Хорошо зарекомендовавший себя способ диагностики, где измерение углов производится за счет проекции пучка света из прибора, закрепленного на колесном диске. Существенный недостаток оптических стендов – способность работать только с передней осью, и фактические параметры задней оси остаются «за кадром».
    3. Лазерный стенд. Современная разновидность оптического стенда, где световой пучок заменен лазерным лучом. Диагностика Chevrolet Lacetti с помощью лазерного луча позволяет производить замены на обеих осях автомобиля.

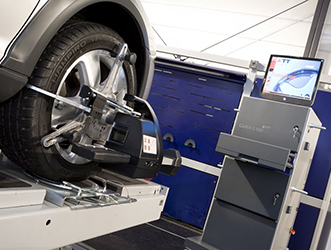

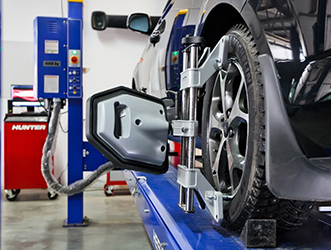

    4. Компьютерный стенд. Наиболее точный способ диагностики, который производит замеры на обеих осях и передает данные в компьютер. Работает 3 D стенд регулировки за счет установки на каждом колесе маркера (таблицы или другого типа), показания которого считываются оптикой, подключенной к стенду.

    ОСНОВНЫЕ ПРИЗНАКИ НЕПРАВИЛЬНЫХ УГЛОВ УСТАНОВКИ КОЛЁС Chevrolet Lacetti

    Нарушенный развал – схождение имеет четко выраженные признаки, по которым он легко определим:

    • необходимость в подруливании во время движения – автомобиль не движется по прямой, его уводит влево или вправо;

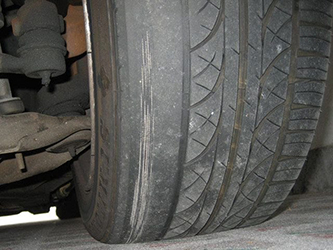

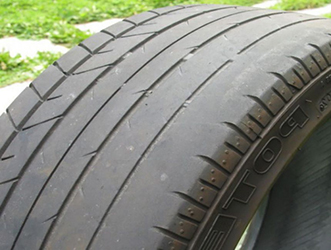

    • повышенный износ покрышек Chevrolet Lacetti, особенно с какой-то определенной стороны или на каком-то определенном колесе;
    • нарушение траектории движения автомобиля при торможении;
    • тугое вращение рулевого колеса;
    • длительный самовозврат руля в исходное положение при выходе из поворота;
    • потеря устойчивости при движении со скоростью 70 км/ч и выше;
    • занос задней оси на переднеприводном автомобиле, снос передней оси на заднеприводном;
    • вибрации и удары руля;
    • нештатный износ элементов подвески и рулевого управления Chevrolet Lacetti.

    Вышеприведенные признаки далеко не всегда могут говорить об отклонениях в углах установки колес. Например, даже если была выполнена высокоточная регулировка развал — схождения Chevrolet Lacetti на 3D-стенде, автовладельцу не следует забывать о давлении в покрышках. При отклонении показателей на 0,2 атм автомобиль потеряет курсовую устойчивость.

    КАК ЧАСТО ПРОИЗВОДИТСЯ РЕГУЛИРОВКА РАЗВАЛ-СХОЖДЕНИЯ Chevrolet Lacetti

    Как и любой другой технический параметр, частота проверки и регулировки схода/развала Chevrolet Lacetti выполняется согласно рекомендаций автопроизводителя, приведенных в сервисной книжке автомобиля. Однако посетить автосервис для регулировки углов установки колес придется и в межсервисные периоды эксплуатации авто:

    1. Автомобиль «поймал» препятствие, заставившее сработать подвеску на «отбой». Если бордюр или выбоина привели к нарушению геометрии диска, то с высокой долей вероятности окажется нарушен и сход/развал. Запредельные нагрузки на подвеску могут привести к деформации ее элементов.
    2. Осуществлялся ремонт подвески Chevrolet Lacetti или рулевого управления. Развал схождение после ремонта ходовой части обязательно потребуется, даже вмешательство было минимальным, потребует произвести установку развала – схождения заново.
    3. Длительные нештатные нагрузки на подвеску. Транспортировка тяжелых грузов, особенно если их вес приближается вплотную к предельно допустимому, или даже превышает разрешенную массу. Ускоренный износ подвески, прежде всего, проявит себя в отклонении угла наклона колес от заданных значений.
    4. Частые поездки по дорогам с некачественным покрытием. Каждая неровность отрабатывается подвеской, что неминуемо вызывает ее повышенный износ и, как следствие, нарушение геометрии.
    5. Агрессивная манера езды. Сход — развал Chevrolet Lacetti для каждой модели рассчитывается исходя из умеренно осторожной манеры езды. В серийных автомобилях, не рассчитанных на высокую скорость, резкие торможения и маневры, подвеска испытывает нештатную нагрузку.
    6. Изменение высоты подвески автомобиля в большую или меньшую сторону. Сход/развал вычисляется под заданную высоту клиренса, и его изменение влечет за собой нарушение углов установки колес.
    7. Диски с диаметром, отличным от штатного, или установка проставок. Изменение диаметра колесного диска, его вылета, влечет за собой нарушение развала – схождения.

    ПРАВИЛА РЕГУЛИРОВКИ СХОД/РАЗВАЛА Chevrolet Lacetti

    Самостоятельно определить и отрегулировать углы установки колес на современном автомобиле Chevrolet Lacetti невозможно. Единственным вариантом для автовладельца будет посещение автотехцентра, где имеется специализированный стенд. В этом случае углы будут выставлены в соответствии с рекомендованными параметрами.

    При тюнинге подвески Chevrolet Lacetti допускается отклонение углов установки колес от рекомендованных значений. Также сход/развал допускается изменять при подготовке автомобиля к соревнованиям – гонки на скорость, троффи-рейды и другие. Автопроизводители приводят значения, которые рассчитывались под штатную эксплуатацию автомобиля, поэтому рекомендованный развал – схождение не будет оптимальным на гоночном треке или в условиях бездорожья. В этом случае придется выполнить расчет параметров ходовой части исходя из предполагаемых условий эксплуатации.

    Иногда возникают ситуации, когда после регулировки развала – схождения автомобиль Chevrolet Lacetti перестает двигаться по прямой. Это связано с неравномерным износом покрышек, протектор которых уже адаптировался под нештатные углы, что и вызывает отклонение автомобиля от прямой траектории. Второй вариант возникновения подобного явления – скрытые дефекты ходовой или рулевой части автомобиля. Например, были зафиксированы случаи нештатной работы усилителя руля, неисправности рулевой рейки, выработки шарниров.
