Самостоятельная диагностика ошибок блока управления двигателем Лада Калина

Многие считают, что диагностика системы управления инжекторным двигателем – удел высококвалифицированных специалистов. Между тем в любом современном контроллере (ЭБУ — электронный блок управления) имеется достаточно мощная встроенная система самодиагностики (реализованная на программно–аппаратном уровне), что значительно облегчает поиск возможных неисправностей даже непрофессионалу.

ЭБУ представляет собой своего рода мини-компьютер, предназначенный для решения специализированных задач в реальном времени. Это задачи можно разбить на следующие категории: обработка сигналов от датчиков, расчет управляющих воздействий по заданным алгоритмам, управление исполнительными механизмами.

Соединиться с контроллером автомобиля для чтения диагностических данных можно при помощи диагностического тестера (отдельно приобретаемый прибор) или компьютера с установленной специальной программой. В данной статье будет рассмотрена диагностика ЭБУ Bosh M7.9.7 (установленного на «Калине» автора; диагностика контроллеров более поздних версий производися аналогично) при помощи бесплатно распостраняемой программы KWP_D, скачать которую можно в Сети.

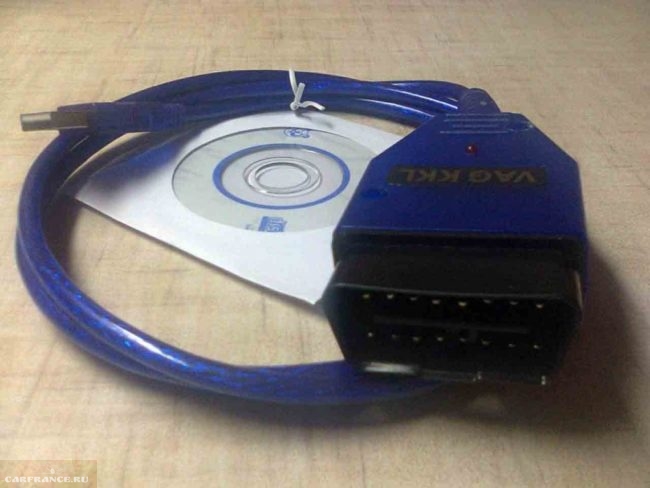

Кроме программы, необходимо приобрести так называемый диангостический адаптер К-линии (VAG-COM USB KKL адаптер), поддерживающий протокол KWP2000 (также известный как OBD-II) — адаптер предназначен для передачи данных с автомобиля в USB-порт компьютера. Протокол KWP2000, также известный как OBD-II, и дал название разъему диагностики, который расположен под крышкой рядом с рычагом КПП, и к которому нужно будет подключить адаптер. Из всего модельного ряда АвтоВАЗа, только в «Ладе Калине» он расположен так удобно. Остальным автовладельцам приходится помучаться с его подключением.

После установки драйвера из комплекта идущего с адаптером ПО, в системе появится СОМ–порт, номер которого необходимо переопределить на 1-4 (1, 2, 3 или 4 — именно с этими номерами портов работает KWP_D). Подключаем разъем диагностики, включаем зажигание и запускаем программу. После непродолжительной паузы система выдает сообщение, что связь установлена – можно приступать к диагностике.

Каждый двигатель имеет так называемые типовые параметры – базовые технические характеристики, описывающие нормальную работу двигателя, которые и берутся для сравнения с измеренными в процессе диагностики значениями. Если провести аналогию – это, например, температура тела здорового человека (типовой параметр 36.6 °C). Ниже будет рассмотрена последовательность диагностики на примере восьмиклапанного двигателя объемом 1.6 литров. Все измерения будем проводить на заведенном двигателе в режиме холостого хода.

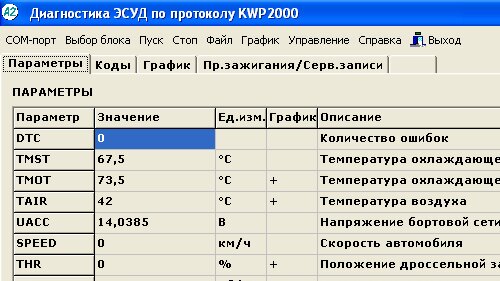

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Если ошибки есть, переходим на вкладку «Коды» и смотрим номер ошибки вместе с расшифровкой. Всевозможные коды ошибок и пояснения к ним легко найти в Интернете. Если ошибок нет, это еще не означает, что с двигателем все в порядке. Например, при завышенных оборотах холостого хода ЭБУ может воспринимать сигнал с неисправного датчика ДПДЗ (датчик положения дроссельной заслонки) как нажатую водителем педаль газа, и не выдавать при этом никакой ошибки.

Принято считать, что если измеренные параметры не отличаются от типовых более, чем на 20%, можно сделать вывод, что с автомобилем все в порядке.

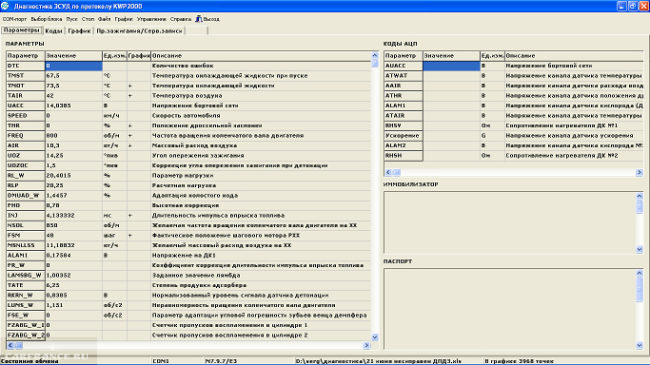

Вернемся к типовым параметрам. Наиболее важных из них не так уж много:

UACC – напряжение аккумуляторной батареи — 13.9В – 14.5В. Для проверки необходимо включить все мощные потребители энергии (дальний свет, обогрев заднего стекла, подогрев сидений и так далее). Меньшее напряжение указывает на необходимость отдельной проверки цепей электрики.

THR – положение дроссельной заслонки. На холостом ходу 0%. За этот параметр отвечает датчик положения дроссельной заслонки. Обычно на его неисправность указывают «рывки и провалы» при движении, а также увеличенные обороты холостого хода. Проверяем этот параметр на незаведенном двигателе (но с включенным зажиганием). Плавно нажимаем на педаль газа, следя за показаниями положения, которые должны также плавно расти до 85–90%. А почему не 100? Потому что 90. Так заложено производителями. Если все соответствует – датчик исправен.

FREQ – частота вращения коленвала. Будет меняться от 800 до 840 об/мин. Сигнал снимается с датчика положения коленвала (ДПКВ). Если двигатель завелся, значит этот датчик исправен. Он единственный, с неисправностью которого запуск двигателя невозможен.

AIR – массовый расход воздуха. Обычно от 10 до 12 кг/час на холостом ходу. Берется с самого главного датчика – массового расхода воздуха (ДМРВ). К сожалению, его реальная проверка без соответствующего оборудования невозможна. Хотя в автосервисах очень любят с важным видом замерить напряжение на датчике обычным мультиметром и тут же вынести вердикт, основывая свое решение на расхождении в сотые доли вольта (и тут же предложат купить у них новый за 2500–3500 рублей). Поэтому поступаем просто. Надавливаем ногой на педаль газа, чтобы обороты подскочили до 4000–5000 об/мин. Расход воздуха также должен резко вырасти до 200–250 кг/ч, и исправный датчик эти цифры должен Вам выдать.

UOZ – угол опережения зажигания. Будет меняться от 6 до 15 градусов. Угол опережения рассчитывается ЭБУ на основании показаний многих датчиков, даже температурного. Отдельного датчика угла опережения не существует. Поэтому идем дальше.

INJ – длительность импульса впрыска. 3–5 мс на холостом ходу. Это время, на которое открывается каждая форсунка для впрыска топлива в цилиндр. Если показания значительно большие, возможно, форсунки засорены и требуют промывки, либо давление топлива мало вследствии засоренного топливного фильтра или неисправного насоса. По-настоящему форсунки можно проверить только на специальном стенде. Для косвенной проверки резко нажимаем на педаль газа. Время впрыска также должно скакнуть до 15–20 мс. Пока ограничимся этой процедурой.

FSM – количество шагов регулятора холостого хода (РХХ). Часто его называют датчиком холостого хода, хотя к семейству датчиков он никакого отношения не имеет и представляет из себя шаговый электродвигатель с укрепленной на валу конусообразной «затычкой», которая перекрывает канал подачи воздуха в обход дроссельной заслонки, тем самым регулируя холостой ход. На холостом ходу этот параметр может быть в пределах 40–60 шагов. При нажатии на педаль газа – возрастать до 150 – 180.

ALAM1 – напряжение на датчике кислорода до катализатора. При прогретом двигателе должен меняться от 0,008 до 0,7В и обратно, что говорит об исправно работающей обратной связи.

LUMS_W – неравномерность вращения коленвала. Если больше, чем 4 об/с – значит, имеются пропуски воспламенения по цилиндрам. Повод проверить свечи и высоковольтные провода.

QT – расчетный расход топлива. На холостом ходу – 0,6–0,9 л/час. Конечно, для полной диагностики желательно проверить давление в топливной рампе, напряжение пробоя в свечах зажигания, посмотреть компрессию по цилиндрам, да и СО узнать не помешает. Но все это требует дорогостоящего оборудования и еще большего опыта.

Одним словом, вот так сравнительно несложно Вы можете самостоятельно проверить исправность Вашей Калины. Вперед!

Диагностика Лада Калина через ноутбук: программы, подключение, нюансы

Любой автомобилист сталкивался с тем, что на приборной панели выпадал «чек» или светились другие сигнализаторы, но при механическом обследовании ничего не обнаруживалось. В 75% процентах случаев, стоит подключаться к электронному блоку управления, но как это делается, знает далеко не каждый владелец Лады Калины. Статья поведает о том, что потребуется для подключения к «мозгам» автомобиля, а также об основных инструментах, которые помогут устранить причины неисправностей и ошибок.

Видео о подключении ноутбука к ЭБУ Лада Калина через диагностический разъём:

Видео материал расскажет, как провести диагностику Лады Калины, а также, основные программы и нюансы, связные с проведением этой операции.

Причины диагностики

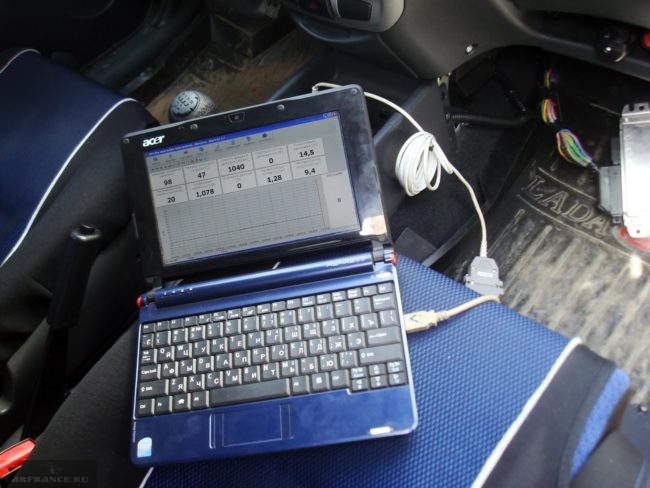

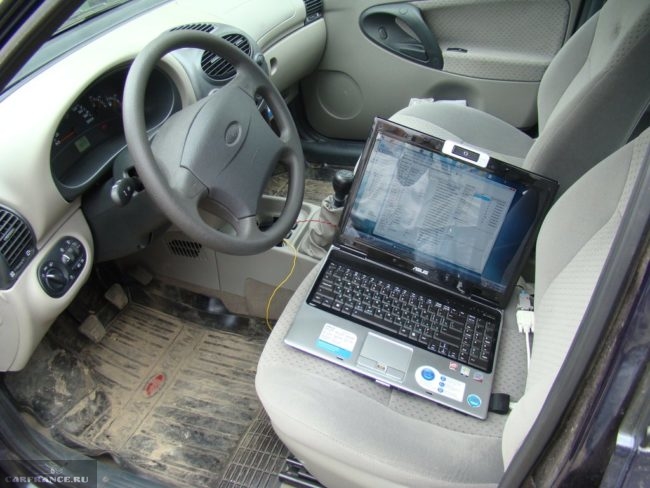

Пример подключения ноутбука к бортовому ПК автомобиля

Любому владельцу Калины известно, что причины неисправностей стоит искать в «мозгах» автомобиля. При подключении в них можно обнаружить ошибки, расшифровка которых позволит точно определить возникшую неисправность. Зачастую, бывает так, что неисправности нет, а горящий сигнализатор сработал из-за ошибок, которые накопились в ЭБУ.

Читать еще: Сколько стоит лада гранта 2013 года выпуска

Таким образом, стоит отметить, что диагностику электронного блока управления стоит проводить один раз на каждые 10 000 км пробега , или другими словами говоря, каждое обязательное техническое обслуживание.

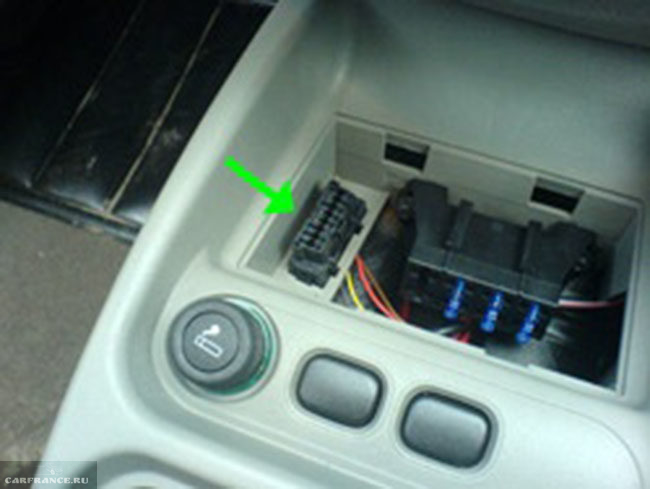

Разъем OBD II для диагностики автомобиля

Что понадобится

Для проведения диагностики Лады Калины потребуется три вещи, а именно:

Ноутбук или планшетный ПК

Ноутбук при помощи которого проводится диагностика своими руками

Программное обеспечение установленное на ноутбук

Провод USB-автомобиль, или еще его называют K-line

С основным инструментарием разобрались. Конечно, упомянем о том, что нужно иметь еще и «мозги», но не в машине, а на плечах, поскольку как показывает практика, 50% автолюбителей после того, как проделывают диагностику или сброс ошибок, у них автомобиль после этого не запускается, а приборная панель горит, как ёлка на рождество.

Прошивки

Теперь стоит более детально разобрать программное обеспечение. Конечно, лучшим вариантом считается приобретение лицензионных программ, за которые нужно выкладывать деньги и порой не малые. С другой стороны, как присуще многим, можно использовать пиратские ПО, которое адаптировано для подключения к автомобилю.

ВАЖНО! Стоит тщательно подходить к выбору программного обеспечения, поскольку, как показывает практика, многие автолюбители, потом, отвозят автомобиль на станцию, для восстановления ПО для своей версии ЭБУ. Можно и загубить блок управления, он находится в салоне.

Итак, какие программы можно использовать для диагностики Лады Калины:

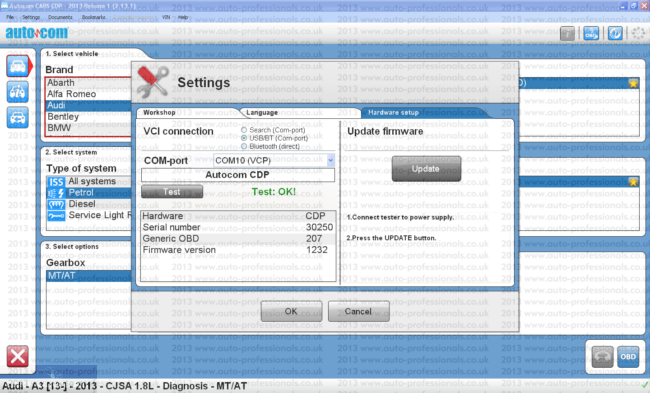

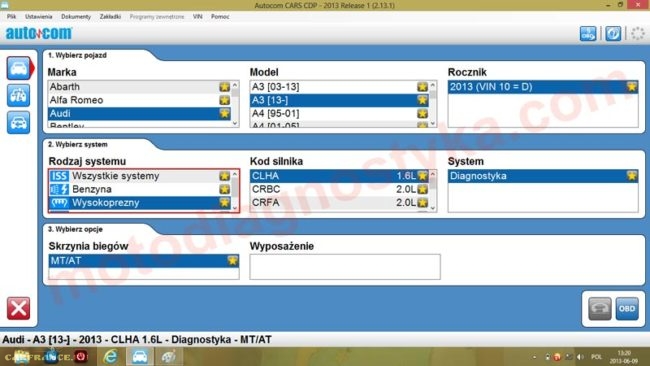

AutoCom pro CARS — программа для диагностики автомобиля

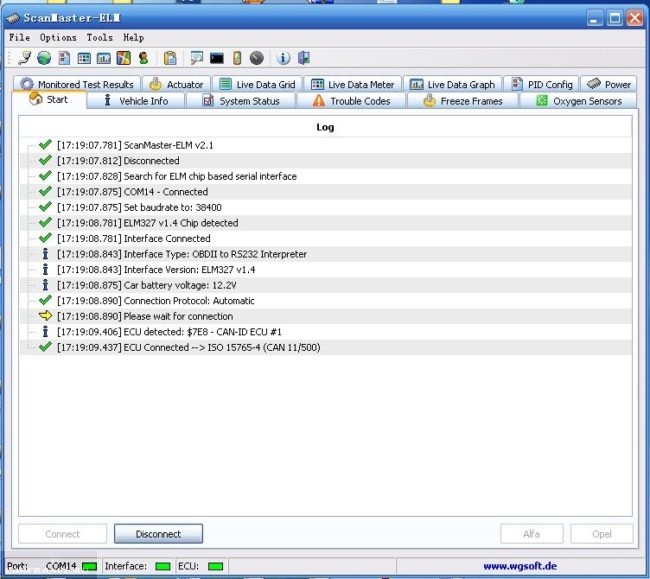

ScanMaster 2.1 при помощи которой можно провести диагностику

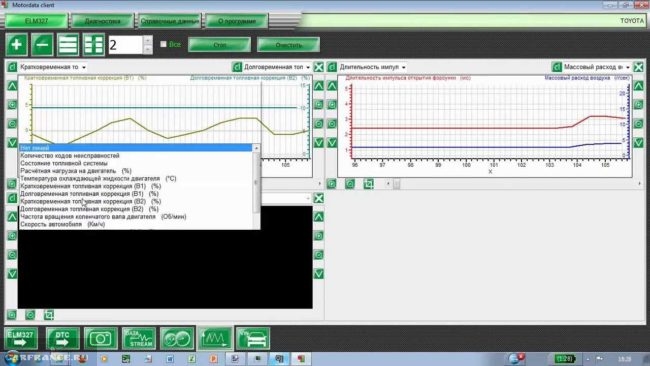

ELM327 — программное обеспечение для диагностики авто

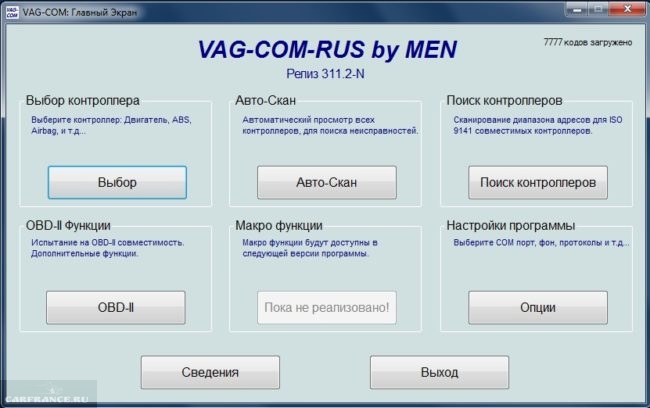

Autocom — программа для диагностики состояния автомобиля

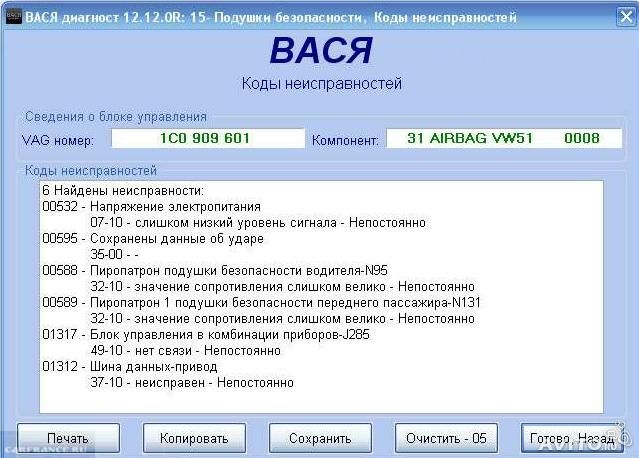

Вася Диагност — одна из ряда программ для диагностики состояния автомобиля

Штатная программа для проведения диагностики семейства автомобилей ЛАДА

Самая распространенная программа для диагностики ЛАДА Калина

Это базовые программы, при помощи которых можно провести диагностику и сброс ошибок на Калине.

Процесс диагностики

Не будем рассматривать все варианты диагностики ВАЗ 1117-1119 по каждой программе, поскольку все они однотипного характера. Рассмотрим, пример на варианте ПО VAG-COM USB KKL адаптер. Итак, пошаговая инструкция для проведения диагностических операций:

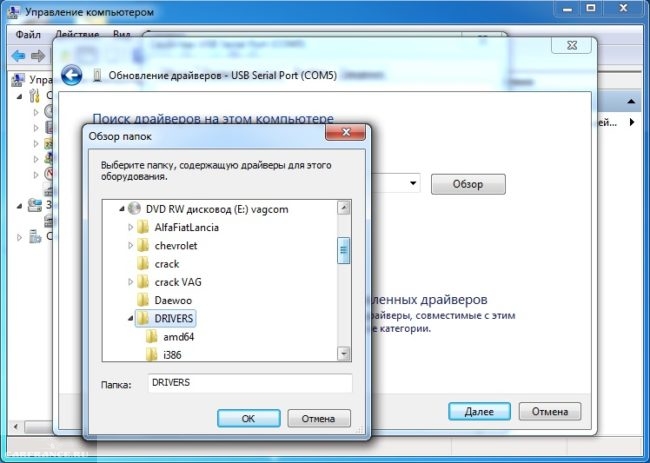

Процесс установки драйверов для диагностики на ноутбук

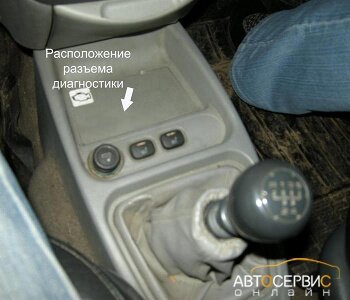

Размещение разъема для диагностики автомобиля

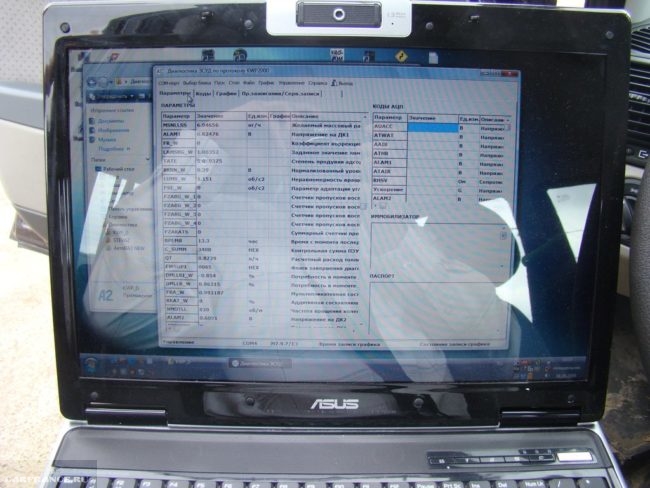

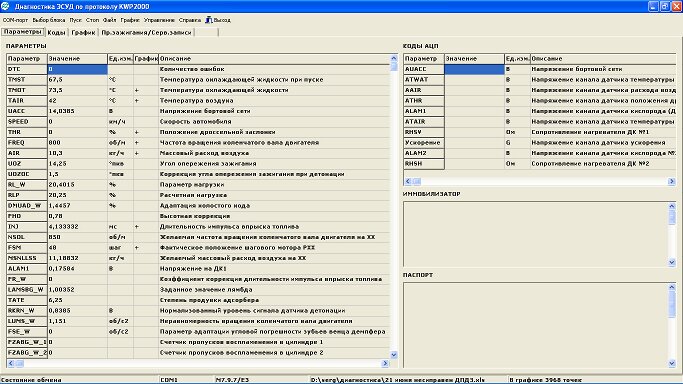

Состояние автомобиля показывается на мониторе ноутбука

Вернемся к типовым параметрам. Наиболее важных из них не так уж много:

THR – положение дроссельной заслонки. На холостом ходу 0%. За этот параметр отвечает датчик положения дроссельной заслонки. Обычно на его неисправность указывают «рывки и провалы» при движении, а также увеличенные обороты холостого хода. Проверяем этот параметр на незаведенном двигателе (но с включенным зажиганием). Плавно нажимаем на педаль газа, следя за показаниями положения, которые должны также плавно расти до 85–90%. А почему не 100? Потому что 90. Так заложено производителями. Если всё соответствует – датчик исправен. Если нет, то начните с малого — визуальная проверка и чистка дроссельного узла.

INJ – длительность импульса впрыска. 3–5 мс на холостом ходу. Это время, на которое открывается каждая форсунка для впрыска топлива в цилиндр. Если показания значительно большие, возможно, форсунки засорены и требуют промывки, либо давление топлива мало вследствие засоренного топливного фильтра или неисправного насоса. По-настоящему форсунки можно проверить только на специальном стенде. Для косвенной проверки резко нажимаем на педаль газа. Время впрыска также должно скакнуть до 15–20 мс. Пока ограничимся этой процедурой.

QT – расчетный расход топлива. На холостом ходу – 0,6–0,9 л/час. Конечно, для полной диагностики желательно проверить давление в топливной рампе, напряжение пробоя в свечах зажигания, посмотреть компрессию по цилиндрам, да и СО узнать не помешает. Но все это требует дорогостоящего оборудования и еще большего опыта. Если расчётный расход топлива повышен, то соответсвенно появится и перерасход топлива. Быть может выбраны не те свечи зажигания?

Выводы

Итак, провести диагностику и исправление ошибок Лады Калины, не так уж и сложно. Стоит только внимательно идти по пошаговой инструкции и все получится. Так, автомобиль лишится всех ошибок, и сбросятся сигнализаторы на панели приборов, а автолюбитель узнает полностью о проблемах, которые есть у него в автомобиле.

Диагностика Lada Kalina, коды ошибок и методы их устранения

Рано или поздно фактически каждый автовладелец сталкивается с ошибкой CHECK. Лада Калина не исключение. В первую очередь не стоит паниковать, все проблемы решаемы. Обратитесь в сервисный центр или посмотрите ошибку самостоятельно.

При самостоятельной диагностике часть ошибок можно вывести на экран комбинации приборов или используя специальный сканер, подключающейся к диагностическому разъему.

Сядьте за руль автомобиля и сбросьте пробег за текущие сутки нажатием кнопки Reset на комбинации приборов.
Удерживая кнопку включите зажигание
После переключения комбинации приборов в тестовой режим загорится полная подсветка и стрелки приборов будут двигаться в оба направления.
Переключение меню происходит кнопками подрулевого переключателя, где находится самодиагностика, ПО и коды ошибок.
Определяем коды в ЭСУД и их обозначение.
Для завершения самодиагностике необходимо подождать 30 сек, при этом не выполняя других действий.

Читать еще: Отзывы автовладельцев лада икс рей

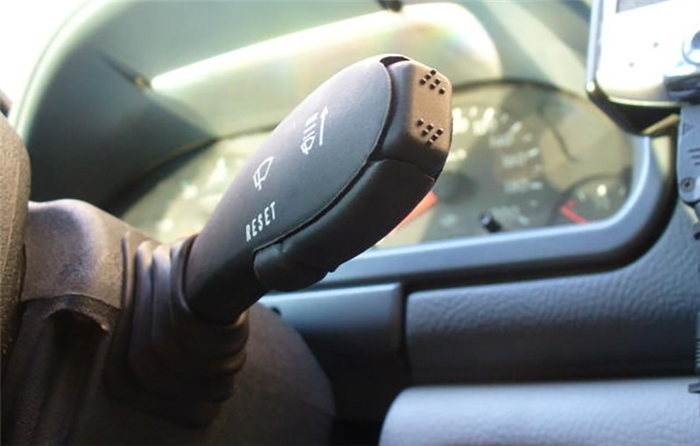

Кнопки подрулевого переключения

Более новая Калина 2 имеет иную панель приборов, но сам процесс самодиагностики аналогичен.

Все неполадки записываются в память при отсутствии связи с устройством от 20 сек., если менее код ошибки не отобразится.

Коды ошибок самодиагностики:

2 Превышение напряжения в бортовой электрической сети

3 Отсутствие сигнала в цепи от датчика уровня топлива

4 Нет сигнала от датчика измерения температуры ДВС

5 Не зафиксирован сигнал от датчика, измеряющего температуру воздуха вне автомобиля

6 Поднятие выше допустимой отметки температуры двигателя

7 Критически низкое давление масла в системе смазки двигателя

8 Утечка тормозной жидкости или отказ электронных блоков системы

9 Чрезмерное снижение напряжения аккумуляторной батареи

Е Ошибка данных в памяти блока EEPROM

Ошибки контроллера

Для более полноценной диагностики автомобиль нужно проверить сканером KKL VAG-COM for 409.1. Для этого необходим сам сканер и ноутбук с предустановленной программой Diagnostic Tool v. 1.3.1., которая позволяет посмотреть все параметры работы автомобиля и узнать возможные проблемы. Коды ошибок, полученные такими приборами, будут состоять из четырех цифр и буквы, расположенной перед числами.

При этом следует помнить, что каждая буква отвечает за определенную часть узлов машины:

В — указывает на ошибки электронных компонентов кузова автомобиля (стеклоподъемники, микроклимат);
С — ошибки компонентов ходовой части (усилитель руля);
Р — неисправности в системах управления мотором или АКПП.

Ниже основные коды ошибок Калина категории «Р – неисправности в системах управления мотором или АКПП»

Неисправен подогрев лямбда-зонда, установленного до нейтрализатора (перегорание спирали или замыкание)

Неисправен подогрев лямбда-зонда, установленного после нейтрализатора (перегорание спирали или замыкание)

Параметры работы датчика подачи воздуха в двигатель вне поля допуска

Падение уровня сигнала от датчика подачи воздуха в двигатель ниже допустимого

Рост уровня сигнала от датчика подачи воздуха в двигатель выше допустимого

Падение уровня сигнала от датчика температуры воздуха на входе в двигатель ниже допустимого

Рост уровня сигнала от датчика температуры воздуха на входе в двигатель выше допустимого

Некорректные данные от датчика температуры двигателя

Падение уровня сигнала от датчика температуры двигателя ниже допустимого

Рост уровня сигнала от датчика температуры двигателя выше допустимого

Падение уровня сигнала от датчика угла поворота дроссельной заслонки ниже допустимого

Рост уровня сигнала от датчика угла поворота дроссельной заслонки выше допустимого

0130, 0131 и 0133, 0134

Отсутствующий или низкий сигнал от первого лямбда-зонда

Ошибка датчика положения коленвала

Некорректная работа системы подогрева первого лямбда-зонда

Короткое замыкание второго лямбда-зонда

Отсутствующий или низкий сигнал от второго лямбда-зонда

Некорректная работа системы подогрева второго лямбда-зонда

Чрезмерное обеднение или обогащение смеси

Разрыв в проводке управления форсункой (от 1 до 4 цилиндра)

Выход температуры ДВС за верхний предел

Сломано реле привода бензонасоса

Пробой на «минус» или «плюс» проводки управления форсункой первого цилиндра

Аналогично для второго цилиндра

Аналогично для третьего цилиндра

Аналогично для четвертого цилиндра

Многочисленные перерывы в зажигании во всех цилиндрах

Проблемы с зажиганием в конкретном цилиндре (от 1 до 4 цилиндра)

Выход из строя датчика детонации

Повреждения цепи сигнала от датчика коленвала

Не работает датчик положения распределительного вала (только для 16 клапанов)

0342, 0343 и 0346

Датчик фаз (только для 16 клапанов)

Выход из строя катушек (только для 16 клапанов)

Ограничение подачи топлива из-за попусков зажигания

Низкая эффективность работы нейтрализатора

0441, 0444 и 0445

Не работают вентиляторы радиатора

Неисправен датчик скорости

Отказ системы поддержания холостого хода

Нет сигнала от РХХ

0560, 0562 и 0563

Проблемы с напряжением в бортовой сети

Ошибка памяти контроллера ЭСУД

Проблемы с работой реле стартера

Необходимо проверить реле бензонасоса

Проблемы с подачей питания через реле на муфту включения компрессора

Не работает лампа предупреждения о неисправности

Выход из строя цепи тахометра

Замыкание цепей главного реле

Замыкание реле вентилятора

Падение сопротивления спирали нагрева лямбда-зонда

Нарушение параметров смеси на холостом ходу

То же, но при средней нагрузке

Замыкание цепи нагревателя первого лямбда-зонда

Нарушение параметров смеси на малой нагрузке

Неверные параметры работы датчика СО

Ошибка положения дроссельной заслонки

Ошибки в цепи передачи данных от датчика детонации

1410, 1425 и 1426

Поломка продувки абсорбера

1500, 1501 и 1502

Обрыв или замыкание в цепи реле бензонасоса

1509, 1513 и 1514

Повреждение цепи регулятора холостых оборотов

Ошибки датчика неровной дороги

Ошибки в блоках памяти ЭБУ

Неисправность клапана системы изменения длины каналов впуска

Обрыв цепи электропривода дроссельной заслонки

Замыкание электропривода дроссельной заслонки

2122, 2123, 2127 и 2128

Поломка датчика положения педали газа

Нарушение состава смеси на холостом ходу

Несинхронная работа датчиков положения дросселя

Необходимо выставление нулевого положения заслонки дросселя

Нарушение состава смеси на холостом ходу

2301, 2304, 2307 и 2310

Замыкание управляющих цепей катушек зажигания

Выход параметров работы цепи возбуждения генератора за поле допуска

Неисправен датчик выходного вала АКПП

Выход из строя датчика оборотов турбины АКПП

Неисправны контакты в селекторе АКПП

Выход из строя соленоида регулировки давления в АКПП

Поломка соленоида включения и выключения передач в АКПП

Ошибки передач в АКПП

Неисправности муфты сцепления АКПП

Отказ датчика температуры масла в АКПП

Ошибка связи блока АКПП по CAN шине

Блокировка выбора передач

Перезагрузка памяти блока управления АКПП

Нет сигнала от реле топливного насоса

263, 266, 269 и 272

Выход из строя блока управления (драйвера) форсунок инжектора

Перегорание индикатора «чек» или его проводки

Коды ошибок CAN шины

U0001 — общая неисправность CAN шины;

U0009 — замыкание компонентов CAN шины;

U0073 — отключение CAN;

U0100 — нет связи между ЭСУД и CAN;

U0155 и U0305 — ошибки взаимодействия круиз-контроля и CAN шины.

Коды ошибок электромеханического усилителя рулевого управления ЭМУР (категория С)

Не работает датчик вращения

Напряжение питания за пределами допуска

Неисправен датчик момента

Нет сигнала от датчика положения вала рулевого управления

Не определено положение ротора вспомогательного двигателя

Обрывы и замыкания обмотки электродвигателя

Коды ошибок АБС (категория С)

Отказы датчиков скорости на передних колесах

Аналогично, но на задних

0060, 0065, 0070, 0075, 0080, 0085, 0090 и 0095

Поломки клапанов в модуле антиблокировочной системы

Не работает стоп-сигнал

Ошибки памяти блока управления АБС

Низкое напряжение в цепи блока АБС

Коды ошибок подушек безопасности (категория В)

Ошибка блока управления

Неисправности в ремнях безопасности водителя и переднего пассажира

Отказ фронтальных подушек

Неверные параметры питания

Коды ошибок света, зеркал и прочие

В 9501 — нет сигнала от датчика капель дождя на стекле;
В 9502 — не работает регулятор чувствительности датчика;
В 9503, 9505 и 9506 — ошибки функционирования стеклоочистителя;
В 9504 — проблема с работой реле включения фар.

При наличии зеркал заднего вида с обогревом и электрорегулировками возможны дополнительные ошибки:

В 9244, 9246, 9247, 9250 и 9251 — неисправности системы изменения наклона зеркала;
В 9230 — ошибка в блоке управления зеркалами;
В 9252 — залипание контактов регулятора.

Отдельным блоком можно рассмотреть неполадки контроллера, связанные с работой электрики на кузове и в салоне (категория В)

Не работают лампы указателей поворотов

Различные проблемы в работе моторов стеклоподъемников

Проблемы с питанием зеркал

Неисправности противотуманных фар

Обрыв или перегрузка электроцепи

Обрывы цепей обогрева стекла, габаритных огней и ближнего света

Ошибка, появляющаяся после пропадания питания в сети

Не работают датчики испарителя кондиционера

Обрывы в цепи датчика температуры в салоне

Читать еще: Электрическая схема лада калина

Параметры питания лежат вне поля допуска

Кроме этого, одной из самых частых ошибок на Ладе Калине является Р 0441, указывающая на недостаточный объем воздуха, поступающего для продувки абсорбера. Такая проблема приводит к загоранию лампы «чек» после продолжительного движения и не влияет на ходовые качества машины. Не менее распространена неисправность Р 1602, она сигнализирует о пропадании напряжения на ЭСУД и записывается в память после отключения аккумулятора.

Нередки ошибки лямбда-зондов и систем их подогрева. Например, 0036, которая говорит о выходе из строя электроподогрева датчика. Решение этой проблемы — замена датчика или установка «обманки». По мере внесения изменений в конструкцию автомобилей и появления новых опций список кодов ошибок на Лада Калина постоянно расширяется.

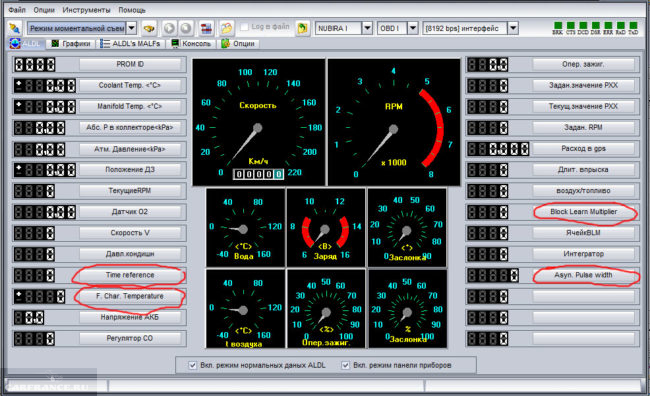

Самостоятельная диагностика ошибок блока управления двигателем Лада Калина

Первое, на что следует обратить внимание – параметр DTC (наличие сохраненных ошибок):

Вернемся к типовым параметрам. Наиболее важных из них не так уж много:

голоса

Рейтинг статьи
