Ремень грм chevrolet lacetti

Замена ремня ГРМ на Шевроле Лачетти

Замена ремня ГРМ обязательно проводится в соответствии с техническим регламентом, поскольку его обрыв чреват последствиями. Вообще, если вовремя не поменять ремень на Шевроле Лачетти, то клапана погнет, при его обрыве. Однако, если деталь качественная, то она вполне способна проходить до 120 000 километров.

Содержание статьи:

  • Когда менять ГРМ
  • Инструменты
  • Замена ремня ГРМ
  • Видео

Не самой приятной поломкой в двигателе считается обрыв ремня ГРМ. В зависимости от того, как устроен двигатель, могут погнутся клапана или выйти из строя некоторые детали агрегата. Но бывают и такие ситуации, когда обрыв ремня нечего не тянет за собой, меняем ремень и снова в путь. Рассмотрим принцип замены ремня ГРМ на Шевроле Лачетти.

Периодичность замены и расположение элементов привода ГРМ

Согласно регламентам сервисной книжки, проводить работы по замене следует каждые 60 000 км пробега либо по прошествии 4 лет (в зависимости от того, что раньше наступит). Также согласно предписаниям сервисной книжки, через каждые 30 000 км пробега нужно проводить осмотр ремня привода газораспределения на выявление дефектов, таких как:

  • отслоение ткани от резины, явные трещины и складки на поверхности ремня;
  • появление на обратной стороне ремня изгиба, обнажающего нити корда, а также возможных следов подгорания;
  • признаки подтекающего масла;
  • след износа зубьев.

Когда во время осмотра обнаружены следующие дефекты на ремне, тогда необходимо заменить его. Если вовремя не произвести замену, тогда это может привести к выходу из строя ремня (будь то обрыв, либо срез зубьев), в результате чего произойдет сталкивание клапанов с поршнями. Как говорят опытные автомобилисты «клапана погнуло». Обрыв ремня ГРМ приведет к поломке клапанов, также кроме них, потребуется замена поршней, прокладок ДВС и т.д. Такой вид ремонта является достаточно дорогостоящим, а также займет много времени.

Необходимый инструмент и запчасти

Перед тем как приступить к работам по замене, следует подготовить необходимый инструмент и запчасти, а именно:

  • новый комплект ГРМ;
  • помпа (при первичной замене меняется по желанию или при выявлении следов течи, а так срок службы водяного насоса 120 000 км пробега);
  • набор накидных головок с трещоткой;
  • плоская отвертка и раздвижные пассатижи;
  • шестигранник.

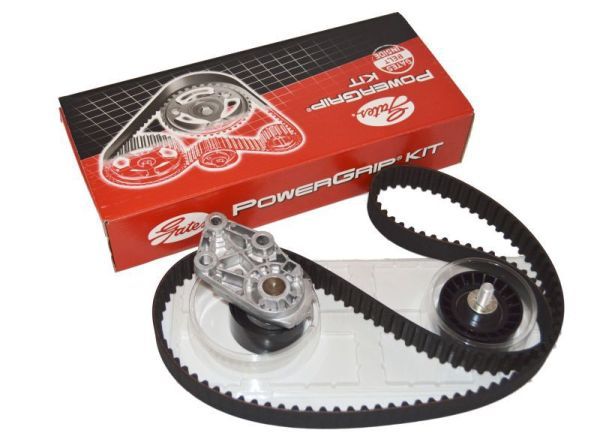

В состав комплекта ГРМ входят следующие детали: ремень газораспределения, натяжной ролик в сборе и обводной ролик. Также во время выполнения работ по замене, рекомендуют заменить водяной насос (помпу). Что касается выбора запчастей, тут есть два варианта: оригинальные запчасти и их аналоги. Что касается аналогов, то они представлены множеством фирм изготовителей: Dayco, Gates, Inna, Contitech и прочие. Как говорится «есть, где разгуляться».

Замена ремня ГРМ на Шевроле Лачетти

Замену ремня ГРМ необходимо выполнять на смотровой яме или эстакаде. Первым делом необходимо поставить машину на ручной тормоз, снять переднее правое колесо и зафиксировать автомобиль (поставить между задними колесами с обеих сторон кирпич или специальное устройство).

Замена ремня ГРМ на Шевроле Лачетти проводится следующим образом:

  • Чтобы получить большее пространство для маневров, первым делом нужно снять корпус воздушного фильтра. С помощью плоской отвертки необходимо ослабить хомуты крепления воздуховода и снять его.
  • Теперь с помощью головки на 10 следует открутить болт крепления корпуса воздушного фильтра, который находится в задней части, затем головкой на 12 выкручивается болт с передней стороны. Теперь корпус можно спокойно извлечь.
  • Следующим шагом будет снятие ремня привода вспомогательных агрегатов.
  • На верхней части защитной крышки ГРМ крепится шланг подвода охлаждающей жидкости, который крепится двумя держателями и легко снимается.

  • Головкой на 10 необходимо открутить 3 болта крепления верхней защитной крышки, затем отжать фиксаторы (один сверху и два по бокам), и снять саму крышку.
  • При помощи головки на 17 следует медленно проворачивать коленвал по часовой стрелке. Такие действия выполнять пока метки на шкивах распределительных валов не совпадут.
  • Следующим шагом будет снятие шкива приводного ремня. Для этого откручиваем его болт крепления. Чтобы коленчатый вал не проворачивался, нужно чтобы помощник включил пятую передачу и выжал педаль тормоза.
  • Следует еще раз проверить совпадение меток на распредвалах.

  • Головкой на 10 откручиваются три болта крепления нижней части защитной крышки и снимаем ее.
  • Следующим этапом будет снятие кронштейна крепления правой подушки ДВС. Для этого необходимо снизу подставить регулируемый упор под картер ДВС, затем с помощью головки на 14 открутить четыре крепления кронштейна, и снять его.
  • Чтобы снять зубчатый ремень ГРМ необходимо ослабить его натяжку. Для этого нужно с помощью шестигранника на 5 ослабить три болта крепления помпы.
  • Внимание, важный момент! Болты крепления помпы полностью выкручивать не нужно, необходимо лишь слегка ослабить затяжку до того момента, пока не удастся провернуть корпус насоса водяного. Делается это во избежание утечки охлаждающей жидкости.

  • После ослабления болтов затяжки следует провернуть помпу против часовой стрелки с помощью ключа на 41 за шестигранник (выполненный в корпусе насоса). Если такого ключа нет, тогда можно прокрутить с помощью раздвижных пассатижей. После этих действий можно снять ремень ГРМ.
  • Для замены натяжного механизма следует снять кронштейн блока цилиндров, к которому крепится правая опора ДВС. Снимается он с помощью головки на 10 путем откручивания четырех болтов крепления.
  • Следующим шагом необходимо снять натяжной механизм: головкой на 12 откручивается три болта крепления и достается сам ролик в сборе.
  • Головкой на 14 нужно выкрутить болт крепления обводного ролика и снять его.
  • Производится установка натяжного и обводного роликов. Болт крепления натяжного механизма закручивается с моментом затяжки 25 Н-м, а болт обводного ролика 50 Н-м.
  • Надев новый ремень, следует проверить его натяжение и совпадение меток коленчатого и распределительных валов.
  • Дальнейшая сборка осуществляется в обратном порядке.
  • Читать еще:  Клиренс шевроле лачетти седан

    Вот таким образом выполняются работы по замене ремня ГРМ на автомобиле Chevrolet Lacetti. Самостоятельная замена послужит опытом для автомобилиста и сэкономит кругленькую сумму денег.

    Видео – замена ремня ГРМ на Шевроле Лачетти:

    Ремень ГРМ для Шевроле Лачетти

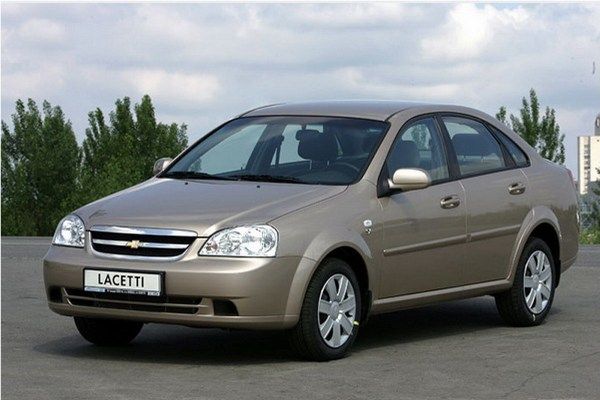

    Автомобиль Шевроле Лачетти выпускается с 2002 года и по настоящее время. На отечественном рынке модель представлена только с бензиновыми двигателями с объемами 1.4, 1.6 и 1.8 л. Ремень ГРМ на данном автомобиле отличается в зависимости от объема двигателя. Так что номера ремешка будут разные.

    Ремень ГРМ Шевроле Лачетти 1.4 и 1.6

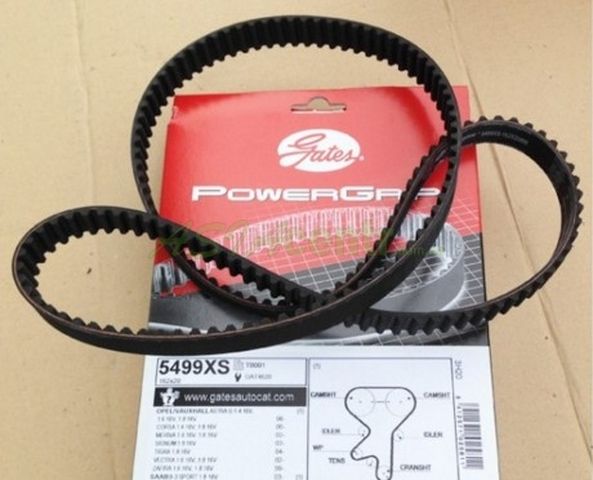

    Для Лачетти с двигателями F14D3 и F16D3 объемами 1.4 и 1.6 л с устанавливается один и тот же ремень ГРМ. С завода устанавливает ремень под артикулом GM 96417177. Цена — 800 руб. Производитель же оригинального заводского ремня – компания Gates. Прямой аналог оригинального ремня у производителя Gates имеет номер — 5419XS. Цена — 740 руб. По факту эти 2 детали являются идентичными.

    Оригинальный ремень ГРМ также можно встретить под следующими субкодами от производителя Daewoo: 96814098, 96183352, 96183351. Как правило, они отличаются ценой и цветом маркировки (не белая, а красная). В остальном же они полностью идентичны. Таким образом, компания GM просто меняет цены на свою продукцию, когда выходит тот же самый ремень ГРМ, но с новым артикулом, и уже с новой ценой.

    Характеристики ремня ГРМ для Шевроле Лачетти 1.4 и 1.6

    Сделан заводской ремень ГРМ из специальной резины и для прочности армирован кевларом. Также имеется специальное износостойкое покрытие.

    Среди заводских ремней в оригинальной коробке часто встречаются подделки. Отличительные особенности настоящей детали:

    на упаковке детали располагаются голограммы;

    надписи на самом ремне должны быть “срезаны”;

    упаковка заклеена изнутри.

    Также как показывает практика, ремни с белыми надписями подделывают намного чаще. Поэтому, желательно по возможности брать оригинальный ремень ГРМ с фиолетовой надписью.

    Кроме ремешка Гейтс, наиболее популярные аналоги заводского ремня ГРМ GM 96417177:

    • 1987949403. Производитель – компания BOSCH. Цена — 470 руб. Имеет мягкую и крепкую резину, с плотной веревочной прослойкой внутри. По отзывам автолюбителей, даже на отработанном ремне отсутствуют повреждения.
    • BL238. Производитель – компания AMD. Цена – 320 руб. Отличный бюджетный заменитель. По характеристикам данная модель ремня идентична оригиналу. Имеет только позитивные отзывы.

    Ремень ГРМ BOSCH 1987949403

    Ремень ГРМ BL238

    Заметьте что вместе с ремнем ГРМ так же всегда меняются и ролики:

    • натяжной, заводской оригинал – GM 96350550. Цена — 750 руб;
    • паразитный (ведущий/обводной) – GM 96350526. Цена – 450 руб.

    Поэтому меняя ремень ГРМ на Lacetti не забывайте купить и их. Для удобства можно купить необходимые детали в комплекте. Артикул оригинального комплекта – GM 93744703. Средняя цена — 7000 руб. В комплект входит ремень ГРМ + 2 ролика (натяжной и паразитный).

    Ремень ГРМ Шевроле Лачетти 1.8

    Для лачетти с двигателем F18D3 объемом 1.8 л с конвейера устанавливается ремень ГРМ с артикулом GM 96413861. Цена детали — 1700 руб. Производитель – также компания Gates. Прямой аналог оригинального ремня ГРМ у производителя Gates — 5499XS. Цена — 980 руб. Такой же ремень у General Motors также может встречаться под другим артикулом – 24451895 от производителя Contitech.

    Замена ремня ГРМ Chevrolet Lacetti подробная инструкция с фото

    Замена ремня ГРМ Шевроле Лачетти. Ремень привода газораспределительного механизма меняется раз в 60 000 километров пробега. Из-за того, что шкив помпы также приводится в движение ремнем ГРМ Chevrolet Lacetti, то многие меняют вместе с ремнем не только натяжной (обводной) ролики, но и водяной насос. Но другая часть авловладельцев предпочитает вырабатывать ресурс помпы по полной и меняют водяной насос не чаще чем раз в 120 тысяч километров. То если замена помпы на Лачетти возможна через раз, одновременно с заменой ремня. Конечно решение о замене надо принимать при визуальном осмотре. Если есть люфт и следы подтеков охлаждающей жидкости, то помпу все же лучше поменять.

    Читать еще:  Как заменить грм на шевроле ланос

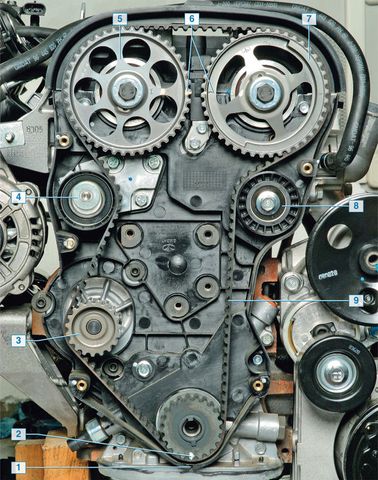

    Подробная схема ГРМ Chevrolet Lacetti на фото ниже.

    • 1 — метка на задней крышке привода ГРМ
    • 2 — метка на зубчатом шкиве коленчатого вала
    • 3 —шкив насоса охлаждающей жидкости
    • 4 — ролик натяжного устройства ремня
    • 5 — шкив распределительного вала впускных клапанов
    • 6 — метки на шкивах распределительных валов
    • 7 — шкив распределительного вала выпускных клапанов
    • 8 — опорный ролик ремня
    • 9 — ремень ГРМ

    Далее предлагаем полную инструкцию по замене ремня ГРМ Шевроле Лачетти с фотографиями.
    Для начала необходимо снять воздушный фильтр. Теперь снимаем правое переднее колесо и надежно фиксируем автомобиль на подставке заводского изготовления. Снимаем ремень привода вспомогательных агрегатов (как снять приводной ремень Лачетти можно почитать тут).

    Головкой «на 17» проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов. Добиваемся совмещения установочных меток на шкивах распределительных валов.

    Отворачиваем болт крепления шкива привода вспомогательных агрегатов. Чтобы удержать коленчатый вал от проворачивания, помощник должен включить пятую передачу и нажать педаль тормоза. Вынимаем болт с шайбой и снимаем шкив привода вспомогательных агрегатов.

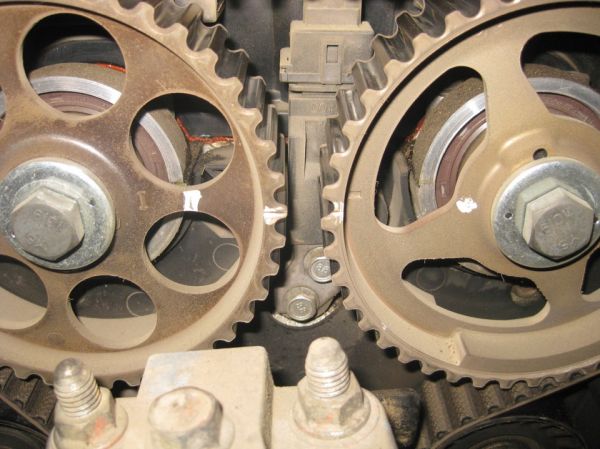

    Еще раз проверяем совпадение установочных меток на шкивах распределительных валов. При правильно установленных фазах механизма газораспределения метка на шкиве коленчатого вала должна располагаться напротив прорези на задней крышке привода ГРМ.

    Головкой «на 10» отворачиваем три болта крепления нижней передней крышки привода ГРМ. Снимаем крышку.

    Далее нам предстоит снять кронштейн правой опоры силового агрегата, так как ремень ГРМ как бы надет на него. Подставляем регулируемый упор под поддон картера двигателя Шевроле Лачетти.

    Головкой «на 14» отворачиваем две гайки и болт крепления кронштейна опоры к кронштейну блока цилиндров, а также гайку крепления кронштейна опоры к шпильке опоры. Снимаем кронштейн опоры.

    Чтобы снять ремень со шкивов, нужно уменьшить его натяжение. Для этого следует повернуть против часовой стрелки корпус насоса охлаждающей жидкости в гнезде блока цилиндров при ослабленной затяжке винтов крепления насоса.

    Шестигранником «на 5» ослабляем затяжку трех винтов крепления насоса охлаждающей жидкости. На следующем фото три винта для наглядности помечены красными стрелками.

    Внимание! Во избежание утечки охлаждающей жидкости через уплотнительное кольцо насоса ослабляем затяжку винтов только до того момента, когда с помощью инструмента корпус насоса можно будет повернуть.

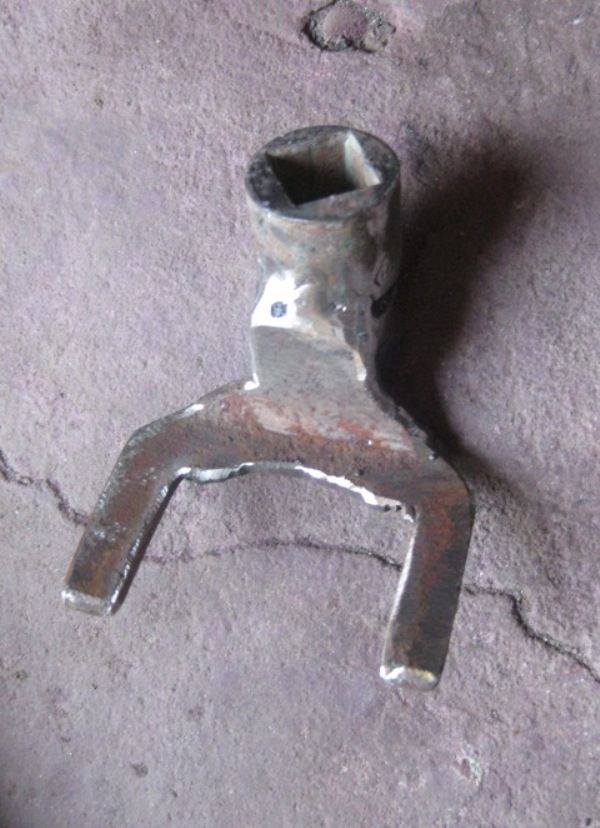

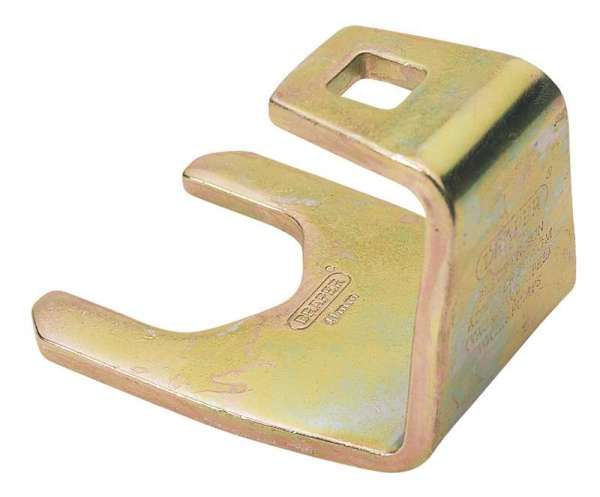

    Повернуть насос можно рожковым ключом «на 41» за шестигранник, выполненный на его корпусе. При отсутствии такого ключа поворачиваем корпус насоса раздвижными пассатижами за шестигранник.

    Ослабив натяжение ремня, снимаем его со шкивов насоса охлаждающей жидкости, распределительных и коленчатого валов. Перед установкой нового ремня проверяем состояние насоса охлаждающей жидкости, ролика натяжного устройства и опорного ролика ремня.

    При покачивании и вращении от руки шкива насоса и роликов не должны ощущаться люфты, заедания, а также шум в подшипниках. При наличии указанных неисправностей заменяем насос Chevrolet Lacetti новой помпой.

    Для замены натяжного устройства с роликом в сборе снимаем кронштейн блока цилиндров, к которому крепится кронштейн правой опоры силового агрегата. Головкой «на 10» отворачиваем четыре болта крепления кронштейна правой опоры силового агрегата. Снимаем кронштейн.

    Головкой «на 12» отворачиваем три болта крепления натяжного устройства к блоку цилиндров. Снимаем натяжное устройство ремня.

    Головкой «на 14» отворачиваем болт крепления опорного ролика. Снимаем опорный ролик.

    Устанавливаем натяжное устройство и опорный ролик ремня в обратной последовательности. Болты крепления натяжного устройства затягиваем моментом 25 Н·м, а болт опорного ролика затягиваем моментом 50 Н·м.

    Перед установкой ремня убеждаемся в совмещении установочных меток на шкивах распределительных валов и метки на шкиве коленчатого вала с прорезью на задней крышке привода ГРМ. В этом положении надеваем ремень на шкив коленчатого вала. Натягивая обе ветви ремня, заводим переднюю ветвь за опорный ролик, а заднюю, надев ее на шкив насоса охлаждающей жидкости, — за ролик натяжного устройства. Надеваем ремень на шкивы распределительных валов, исключив провисание ветвей ремня.

    Натягиваем ремень ГРМ Шевроле Лачетти, поворачивая насос охлаждающей жидкости по часовой стрелке до момента совмещения подвижного и неподвижного указателей натяжного устройства. При нормальном натяжении ремня подвижный указатель ролика должен совпадать с неподвижным указателем на кронштейне натяжного устройства. Смотрим фото ниже.

    В этом положении затягиваем винты крепления насоса. При включенной пятой передаче головкой «на 32» поворачиваем по часовой стрелке за гайку крепления подшипника ступицы коленчатый вал на два оборота по часовой стрелке.

    Проверяем натяжение ремня и совпадение установочных меток коленчатого и распределительных валов. При несовпадении установочных меток повторяем операцию по установке фаз газораспределения. Убеждаемся в отсутствии течи из-под насоса охлаждающей жидкости. В противном случае заменяем уплотнительное кольцо корпуса насоса.

    Если фазы газораспределения выставлены правильно и натяжение ремня в норме, то устанавливаем нижнюю переднюю крышку привода ГРМ и шкив привода вспомогательных агрегатов. Затягиваем болт крепления шкива привода вспомогательных агрегатов вначале моментом 95 Нм. Далее доворачиваем на 30°, а затем еще на 15°.

    Дальнейшую сборку проводим в обратной последовательности. Собственно в теории ничего сложного, но без определенных навыков процесс может занять довольно много времени. Виной всему стесненность и отсутствие нормального доступа. Но при желании заменить ремень ГРМ на Шевроле Лачетти своими руками не проблема.

    Читать еще:  Шевроле спарк и равон р2

    Ремень ГРМ для Шевроле Лачетти

    Автомобиль Шевроле Лачетти выпускается с 2002 года и по настоящее время. На отечественном рынке модель представлена только с бензиновыми двигателями с объемами 1.4, 1.6 и 1.8 л. Ремень ГРМ на данном автомобиле отличается в зависимости от объема двигателя. Так что номера ремешка будут разные.

    Ремень ГРМ Шевроле Лачетти 1.4 и 1.6

    Для Лачетти с двигателями F14D3 и F16D3 объемами 1.4 и 1.6 л с устанавливается один и тот же ремень ГРМ. С завода устанавливает ремень под артикулом GM 96417177. Цена — 800 руб. Производитель же оригинального заводского ремня — компания Gates. Прямой аналог оригинального ремня у производителя Gates имеет номер — 5419XS. Цена — 740 руб. По факту эти 2 детали являются идентичными.

    Оригинальный ремень ГРМ также можно встретить под следующими субкодами от производителя Daewoo: 96814098, 96183352, 96183351. Как правило, они отличаются ценой и цветом маркировки (не белая, а красная). В остальном же они полностью идентичны. Таким образом, компания GM просто меняет цены на свою продукцию, когда выходит тот же самый ремень ГРМ, но с новым артикулом, и уже с новой ценой.

    Характеристики ремня ГРМ для Шевроле Лачетти 1.4 и 1.6

    Сделан заводской ремень ГРМ из специальной резины и для прочности армирован кевларом. Также имеется специальное износостойкое покрытие.

    Среди заводских ремней в оригинальной коробке часто встречаются подделки. Отличительные особенности настоящей детали:

    • на упаковке детали располагаются голограммы;
    • надписи на самом ремне должны быть «срезаны»;
    • упаковка заклеена изнутри.

    Также как показывает практика, ремни с белыми надписями подделывают намного чаще. Поэтому, желательно по возможности брать оригинальный ремень ГРМ с фиолетовой надписью.

    Кроме ремешка Гейтс, наиболее популярные аналоги заводского ремня ГРМ GM 96417177:

    1987949403. Производитель — компания BOSCH. Цена — 470 руб. Имеет мягкую и крепкую резину, с плотной веревочной прослойкой внутри. По отзывам автолюбителей, даже на отработанном ремне отсутствуют повреждения.

    BL238. Производитель — компания AMD. Цена — 320 руб. Отличный бюджетный заменитель. По характеристикам данная модель ремня идентична оригиналу. Имеет только позитивные отзывы.

    Заметьте что вместе с ремнем ГРМ так же всегда меняются и ролики:

    • натяжной, заводской оригинал — GM 96350550. Цена — 750 руб;
    • паразитный (ведущий/обводной) — GM 96350526. Цена — 450 руб.

    Поэтому меняя ремень ГРМ на Lacetti не забывайте купить и их. Для удобства можно купить необходимые детали в комплекте. Артикул оригинального комплекта — GM 93744703. Средняя цена — 7000 руб. В комплект входит ремень ГРМ + 2 ролика (натяжной и паразитный).

    Ремень ГРМ Шевроле Лачетти 1.8

    Для лачетти с двигателем F18D3 объемом 1.8 л с конвейера устанавливается ремень ГРМ с артикулом GM 96413861. Цена детали — 1700 руб. Производитель — также компания Gates. Прямой аналог оригинального ремня ГРМ у производителя Gates — 5499XS. Цена — 980 руб. Такой же ремень у General Motors также может встречаться под другим артикулом — 24451895 от производителя Contitech.

    Характеристики ремня ГРМ для Шевроле Лачетти 1.8

    При поиске альтернативного ремня ГРМ для Lacetti 1.8 можно обратить внимание на наиболее популярные аналоги:

    1987949433. Производитель — компания BOSCH. Цена — 580 руб. Данная модель запчасти намного популярнее среди покупателей, чем оригинал. Причина — стоимость ниже, чем у оригинала в среднем в 2.5 раза, при аналогичном качестве. Многие ремни этой модели даже после отработки заявленного ресурса не имеют следов износа и повреждений.

    CT 975. Производитель — Contitech. Цена — 780 руб. Данная модель также имеет популярность среди владельцев Chevrolet Lacetti из-за приемлемой цены, и хорошего качества, ведь это прямой аналог ремня с артикулом 24451895. Отзывы покупателей о этой запчасти — в подавляющем большинстве позитивные. Отлично выхаживает свой ресурс.

    Совместно с заменой ремня ГРМ на Шевроле Лачетти 1.8 также необходимо поменять и ролики:

    • натяжной — GM 55567191. Цена — 2100 руб;
    • паразитный правый — GM 96413864. Цена — 1000 руб;
    • паразитный левый — GM 96413863. Цена — 670 руб.

    На двигателе Лачетти 1.8, в отличии от двигателей с объемом 1.4 и 1.6 паразитных роликов два. Они отличаются диаметром — левый — 63 мм, правый — 53 мм.

    Можно купить детали в сборе. Артикул оригинального комплект ГРМ для Швроле Лачетти 1.8 — GM 93745368. Цена — 8300 руб.

    Когда меняется ремень ГРМ

    Согласно регламенту ТО Шевроле Лачетти, замена ремня ГРМ должна проводиться каждые 60000 км пробега, или 4 года эксплуатации, независимо от объема двигателя. Согласно опыту многих водителей Lacetti, ресурс ремня ГРМ больше, и много случаев, когда он спокойно отхаживал и до 80 тыс. км. Но это все делается на страх и риск водителя, так как при обрыве ремня ГРМ гнутся клапана, ремонт которых обойдется намного дороже замены ремня. Поэтому замену ремня ГРМ лучше проводить согласно регламенту.
