Сколько сайлентблоков на ниве шевроле

Содержание

сайлентблоки нового образца

Тема статьи – сайлентблоки нива шевроле нового образца. Для начала я рекомендую пробежаться взглядом по предыдущим статьям, чтобы здесь я не повторялся, а только рассказал об особенностях новой конструкции. В этой статье я только расскажу об исправленных проблемах и о том на какие машины я рекомендую поставить полиуретановые сайленблоки, а на какие резиновые. Рекомендую к предварительному прочтению следующее:

2008 год. Рестайлинг подвески

В 2008 году завод провел модернизацию нивы. В частности были конструктивно изменены нижние оси рычагов, рычаги и нижние сайлентблоки. О нижних осях нового образца будет отдельное повествование, а сейчас расскажу, что такое, сайлентблоки нива шевроле нового образца. Нижнюю ось увеличили на 2мм по диаметру (что правда ей не особо помогло), а вот наружный диаметр сайлентблока вырос аж на 7мм, что сказалось и на его ресурсе и поведении подвески в целом.

Сайлентблоки нива шевроле. Решение вопросов.

По сайлентблокам старого образца проблемы было три. Качество, конструктивный просчет и отсутствие альтернативы (полиуретановый вариант). Рассмотрим эти варианты также по порядку.

  • Качество. Ситуация здорово изменилась в положительную сторону. На конвейерные машины нижние сайлентблоки поставляет совместное предприятие «Анвис групп» и качество их резинометаллических изделий оценивается сервисами как достаточно высокое.
  • Конструкция. Поскольку рестайлинговая конструкция была существенно усилена. Узел стал гораздо более крепким «по наработке на отказ». Конечно, я не скажу что это стало похоже на сайлентблоки от Мерседеса или Исудзу, размером с чайную чашку, но это работает. И то, что новая подвеска отличается от старой, это чувствуется. Особенно если пересаживаешься с машины на машину. Ресурс нижних сайлентблоков увеличился более чем в два раза. В шарнире стало больше «мяса» и он смог работать на большие углы без разрушения резиновой массы. Вспомним аналогию с тортиком Наполеон.
  • Альтернативный материал. В данном конструктиве стало возможно использование сайлентблоков из полиуретана. Машины с ними проехали уже не по одному десятку тысяч километров и можно делать совершенно определенный вывод. Это работает. Правда все-таки есть одно ограничение, но это в следующей главе.

Что поставить?

Если вы посмотрите в прайс-лист, то вы увидите одну интересную вещь. Сайлентблоки из резины и полиуретана имеют примерно сравнимую цену. Возникает законный вопрос, что поставить. Наш опыт установки показал примерно следующее. Если Нива или Шнива используется как городской кроссовер, самым ужасным испытанием которого, это выбраться из сугроба во дворе, можно смело поставить полиуретан. Подвеска по городу будет очень острой, и машину не будет таскать по колее. Если машина используется как внедорожник для охоты, рыбалки, деревни – лучше поставить резиновые сайлентблоки. На внедорожье артикуляция подвески заметно больше чем в городе, и резина ее переживает гораздо лучше. Только будьте честны хотя бы перед собой, ради дальнейшего комфорта в машине. Когда владельца внедорожника спрашиваешь, какой режим дороги предполагается?? Обычно слышишь ответ 50 на 50. То есть 50% асфальта, 50% его отсутствие. Но когда заглядываешь на днище в «секретные места» куда обычно забивается грязь, глина, песок…..выясняется что машина асфальта вообще никогда не покидала.

По установке верны все рекомендации, про которые я говорил в статье про сайлентблоки старого образца, поэтому добавить нечего. Сайлентблоки верхних рычагов остались дорестайлинговые. И поскольку они все также расположены близко к выхлопной трубе, мы предпочитаем ставить их резиновые, чтобы не заниматься «рукоблудством» с термоизоляцией и термоэкранами.

Читать еще:  Шевроле лачетти 2008 универсал

Совместные детали: оси нижних рычагов нового образца

Сайлентблоки Шевроле Нива. Устройство и назначение. Замена.

Несмотря на то, что некоторые работы по ремонту подвески автомобиля выполняются по регламенту, не исключены и внеплановые вмешательства. В каждом автосервисе имеется прайс-лист, где указана стоимость той или иной услуги без учета стоимости запчастей. Среди всего перечня значится замена сайлентблоков. Не каждый автовладелец знает, что это за узел и для чего он служит. Между тем, работа эта дорогостоящая, поэтому большинство автомобилистов предпочитают проводить подобные манипуляции самостоятельно. Если, к примеру, заменить сайлентблоки Нивы Шевроле самостоятельно, то на ремонте передней подвески удастся сэкономить несколько тысяч рублей.

Устройство и назначение сайлентблока

При движении автомобиля по дороге, а особенно при движении его по неровностям, подвеска принимает на себя огромные нагрузки. При этом некоторые узлы подвески должны оставаться подвижными. Речь идет о рычагах, причем не важно, многорычажная ли подвеска или система MacPherson.

Когда рычаг вращается относительно точки опоры, мы говорим о шарнирном соединении. Но рычаг подвески автомобиля испытывает на себе осевые, радиальные и угловые нагрузки. При этом все колебания необходимо гасить, а не передавать на кузов. В таких случаях роль шарнира выполняет сайлентблок. Принцип устройства всех сайлентблоков одинаковый. Различаются они лишь формой или размером. Он представлен двумя концентрическими втулками, между которыми находится резиновая(полеуритановая) вставка. Резина относительно втулок неподвижно закреплена, и вибрировать она может только за счет собственной упругости.

Таким образом, сайлентблок дает возможность не просто шарнирного, а упругого соединения рычага и оси. Они бывают нескольких видов. Некоторые из них не имеют внешней обоймы. Резиновое изделие запрессовывается в проушину рычага (под рычагом мы здесь понимаем любое вращающееся тело), но принцип его работы при этом не изменяется.

Диагностика неисправностей сайлентблоков

Точно указать ресурс сайлентблоков невозможно, ведь все зависит от качества резиновой вставки и условий эксплуатации автомобиля. Но каждый понимает, что рано или поздно придется выполнить их замену. Существует несколько способов самостоятельной диагностики. Все эти способы можно реализовать комплексно, чтобы вынести точный вердикт относительно ремонта.

Прежде всего, хотелось бы отметить, что неисправный сайлентблок служит причиной снижения управляемости автомобиля на трассе, а также вызывает посторонние шумы или стуки в подвеске.

Любой водитель сразу же почувствует изменения в худшую сторону. Но подобные симптомы проявляются и при неисправности шаровых опор, так что придется действовать методом исключения.

  • Для удобства следует вывесить колесо. Придавая ему переменные усилия в верхней и нижней точках, нужно покачивать ступицу в вертикальной плоскости. Наличие люфта очень легко определяется. Важно убедиться, что источником этого люфта служит именно сайлентблок, а не шаровая опора.
  • Необходимо визуально осмотреть весь узел крепления рычага. На резинках допускаются мелкие трещины, но крупных разрывов быть не должно. Разрыв ободка резины, которая видна из-под втулки, — это еще не повод для беспокойства, но признак скорого выхода из строя сайлентблока.
  • Ось вращения рычага и ось сайлентблока должны совпадать. Если они находятся под углом друг к другу, то это говорит о том, что резина начала разрушаться, и под нагрузкой внутренняя втулка относительно внешней сместилась.

Некоторые мастера советуют монтажкой распереть рычаг и покачать его. Но сделать это на нагруженной подвеске проблематично, поэтому приведенных способов диагностики вполне достаточно.

Как заменить сайлентблоки Нивы Шевроле

Самостоятельная замена является достаточно трудоемким занятием. Даже если в описании все так просто, то в реалии придется потратить свое время. Сложность заключается в том, что зачастую трудно извлечь болты крепления рычага. К тому же запрессовка и выпрессовка сайлентблоков должна проводиться с помощью специальных устройств. В остальном алгоритм можно представить в виде пошаговой инструкции.

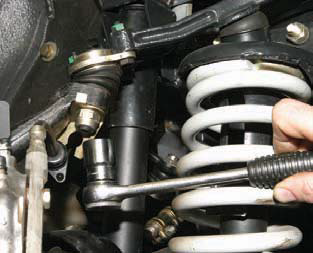

Вывешивается одна сторона автомобиля на домкрате, а колесо снимается.

Вторым домкратом сжимается пружина. Для этого необходимо подставить домкрат под нижнюю чашку и начинать поднимать автомобиль.

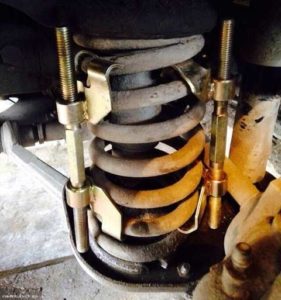

Устанавливаются пружинные стяжки.

Нижний рычаг опускается, и крепление стабилизатора снимается.

Откручивается нижняя шаровая опора. Если гайка не поддаётся сразу, используйте WD-шку.

Снимается пружина, и откручивается гайка нижнего рычага.

Снимается болт рычага (необходимо запомнить количество шайб и как они стояли).

Читать еще:  Тест драйв шевроле спарк

Выпрессовываются старые и запрессовываются новые сайлентблоки. Для этого можно использовать пресс или специальное приспособление.

Место, куда будет запрессована внешняя втулка, обрабатывается наждачной бумагой и смазывается литолом.

Устанавливается нижний рычаг.

Снятие верхнего рычага является продолжением всех работ, поэтому пружина не устанавливается. Откручивается верхняя шаровая опора. Предварительно очистите резьбы щеткой по металлу и обработайте WD-шкой.

При этом ступицу следует подвязать проволокой, иначе повредится тормозной шланг.

Откручивается гайки верхнего рычага.

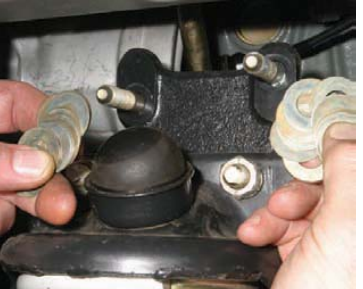

Снимается рычаг. Обратите внимание на регулировочные шайбы. Ни в коем случае не убирайте их.

Выпрессовываются и запрессовываются сайлентблоки.

После запрессовки сайлентблоков выполняется сборка подвески

После сборки необходимо посетить автомастерскую для выполнения работ по развал-схождению. Иначе придется часто менять резину.

Рекомендации

Для того, чтобы извлечь закисший болт, его приходится нагревать газовой горелкой. Так как он сидит одновременно в обеих втулках, то его распиливают пополам болгаркой. Сайлентблоки перед выпрессовкой часто приходится выжигать. При этом внутренняя втулка освободится, а внешнюю втулку можно пропилить ножовкой по металлу. Несмотря на сложности, при желании каждый сможет справиться с этой работой.

Замена сайлентблоков Нива Шевроле своими руками: верхние шарниры передних рычагов, резина или полиуретан?

Преимущества и недостатки

Установка лифт-комплекта неоднозначно сказывается на ходовых качествах машины. К достоинствам этой разновидности тюнинга можно отнести:

  • Увеличение дорожного просвета.
  • Улучшение дизайна машины.
  • Возможность установки колес большего размера и грязевой резины с крупными грунтозацепами.
  • Улучшение проходимости на пересеченной местности.
  • Уменьшения вероятности повреждения картера двигателя, выхлопной трубы или КПП.

Однако лифт подвески оказывает не только положительное влияние на характеристики Нивы Шевроле.

Изменение заводской конструкции проявляется в виде следующих недостатков:

  • Увеличивается угол излома ШРУСов. Это уменьшает срок службы приводов.
  • Поднимается центр тяжести. Машина ухудшает поведение на повороте и растет вероятность опрокидывания.
  • Растет нагрузка на трансмиссию и ходовую. В результате детали быстрее изнашиваются.

Правила лифтинга

Увеличение клиренса — трудоемкая процедура. Она требует специальных навыков и инструмента. Поэтому лифтинг, как правило, выполняется на СТО. Однако при наличии умений можно установить лифт-комплект своими руками. При этом необходимо уделить внимание следующим моментам:

  • Лифтинг требует комплексного подхода. Одновременно с увеличением клиренса нужно менять амортизаторы и реактивные тяги. Иначе лифт подвески сделает машину непригодной к эксплуатации.
  • Справа в задней части кузова находится бензобак с трубками вентиляции. Это нужно учитывать, если кроме лифтинга вы решите увеличить колесные арки.
  • При сильном изменении клиренса следует установить удлиненный тормозной шланг и отрегулировать отбойники. Также придется перенастроить работу регулятора давления в заднем тормозном контуре.

Для тюнинга в домашних условиях лучше применять готовые лифт-комплекты заводского изготовления.

Установка колес с большим внешним радиусом. В этом случае мастера сталкиваются с ограничением — слишком большие шины не помещаются в колесные арки. Приходится расширять их или выносить колесо за пределы авто, устанавливая удлиненные ступицы.

Монтаж проставок. Данный метод позволяет слегка приподнять кузов и не требует больших трудозатрат.

Установка увеличенных пружин. Этот способ дороже, но позволяет добиться большей высоты подъема кузова.

Установка колесных редукторов на заднюю ось. Эти детали позволяют опустить ступицы вниз и увеличить расстояние от моста до земли.

Смещение вниз передней балки. Для этого придется приварить специальные крепления на лонжероны и установить удлиненные рычаги.

Установка удлиненных пружин и проставок под шаровые опоры. Простой и недорогой способ сильно увеличить клиренс.

Как увеличить клиренс Нивы Шевроле своими руками?

Замена задних и передних пружин выполняется не только при их проседании, но еще и при обнаружении сколов, трещин, а также прочих дефектов. На начальном этапе проведения работ подготавливаются необходимые инструменты и материалы.

Рассмотрим один из методов лифтинга.

Перед началом работ необходимо подготовить набор инструмента:

  • домкрат (2 штуки);
  • набор гаечных ключей;
  • приспособление для стяжки пружин;
  • съемник шаровых опор;
  • пассатижи;
  • монтировку.

Для установки кронштейна заднего амортизатора понадобится сварочный аппарат, а для перестановки чашек задней подвески — болгарка.

Модернизации машины требует наличия готового лифтинг-комплекта или самостоятельного подбора деталей:

  • Амортизаторы увеличенной длины.
  • Стальные чашки и резиновые проставки.
  • Крепление для задних амортизаторов.
  • Комплект пружин (иногда используются старые).
  • Проставки под шаровые опоры толщиной 30 мм.
  • Шайбы под чашки.
  • Длинные болты.
  • Проставки под задние амортизаторы.
Читать еще:  Диски колес шевроле лачетти

Процедура лифтинга задней и передней подвески отличается. Поэтому рассмотрим операции отдельно.

Совместимость пружин от Нивы и Шнивы

Пружины на Ниву Шевроле от обычной Нивы ВАЗ-2123 не подходят. Причиной тому являются отличия по длине. Рассмотрим основные технические параметры этих элементов.

Сайлентблоки Нива Шевроле: какие выбрать и как поменять верхние шарниры передних рычагов своими руками?

Чтобы заменить сайлентблоки на «Нива Шевроле» достаточно элементарных слесарных навыков и стандартного набора инструментов. Вы узнаете как поменять шарниры своими руками, прочитав данную статью.

Назначение и конструкция

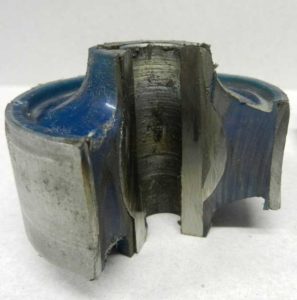

Резинометаллические шарниры (сайлентблоки) применяются для соединения деталей подвески автомобиля (рычагов, осей, реактивных тяг задней подвески). Они гасят колебания и ударные нагрузки, возникающие во время езды.

Детали изготавливаются в виде пары втулок с эластичной вставкой между ними.

В магазинах имеются сайлентблоки передних рычагов на Шеви Ниву двух типов. Первый характерен для моделей, выпущенных до 2008 года. Далее конструкция верхних резинометаллических шарниров не изменилась, а у нижних передних выросли внутренний и внешний диаметры на 2 и 7 мм соответственно. Это позволило вдвое увеличить ресурс деталей.

Важно: верхние сайлентблоки нового и старого образца на «Шниву» взаимозаменяемы с нижними от «классики». При покупке нужно обращать внимание на диаметр нижних «нивовских» шарниров.

Какие лучше выбрать?

Увеличенные нижние шарниры не подходят к рычагам и осям передней подвески автомобилей, выпущенных до 2008 года. Поэтому выбирать можно лишь тип вставки — классическая (резина) или новая (полиуретан).

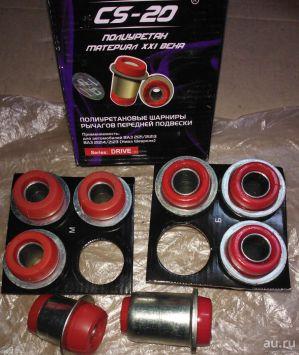

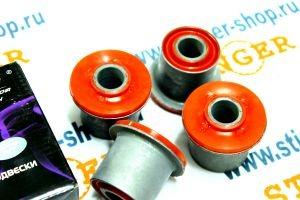

Преимущества и недостатки полиуретановых сайлентблоков

Применение полиуретановых шарниров имеет следующие положительные моменты:

  • полиуретан медленнее стирается;
  • материал не рассыхается при нагреве;
  • полимер не теряет свои свойства под воздействием моторного масла и другой агрессивной химии.

Однако полиуретановые сайлентблоки на «Шевроле Нива» имеют заметные недостатки:

  • нагрузки на скручивание, возникающие в узле, быстро разрушают материал (чтобы это не происходило, в шарнирах нового образца применяется более толстый слой полиуретана);
  • полиуретановые сайлентблоки стоят значительно дороже резиновых (до 5 раз);
  • низкая морозоустойчивость — при морозе ниже -20 градусов материал становится твердым и часто рвется при скручивании.

Поэтому невозможно однозначно сказать какие шарниры лучше подойдут вашему авто. Все зависит от условий эксплуатации и конструкции крепления нижних передних рычагов.

Mitsubishi MB633820 на «Шниву»

Верхние сайлентблоки Mitsubishi заслуженно считаются одними из лучших полиуретановых шарниров.

Производитель с мировым именем сумел учесть физические особенности полимера и представил на рынок морозостойкие детали, поэтому MB633820 — лучший сайлентблок для тех, кто не жалеет средств на комфорт и безопасность передвижения.

Диагностика неисправности

Чтобы проверить состояние сайлентблоков реактивных тяг и передних рычагов, необходимо:

  • поддомкратить автомобиль либо вывесить на подъемнике;
  • произвести визуальный осмотр (вставка не должна иметь трещин и разрывов);
  • покачать рычаги, чтобы убедиться в отсутствии люфта.

Замена

Для выполнения работ вам понадобится гараж с ямой, а также стандартный набор инструментов.

Необходимые инструменты и материалы

Прежде всего, нужно запастись новыми сайлентблоками. Также рекомендуется купить болты и гайки крепления рычагов, чтобы не использовать старые.

Из материалов и инструмента понадобится:

  • средство WD-40;
  • воротки на ½” и 1/4″;
  • рожковые ключи и головки с 13 по 24;
  • крепкий вороток и труба, чтобы увеличить момент кручения;
  • домкрат бутылочного типа;
  • съемник;
  • зубило;
  • молоток.

Порядок проведения замены

Работа выполняется последовательно для правых и левых передних рычагов в следующем порядке:

1. Поднять авто на домкрате и снять колесо.
2. Установить опору под нижний рычаг;
3. Поднять нижний рычаг домкратом или немного опустить автомобиль, чтобы нагрузить подвеску;

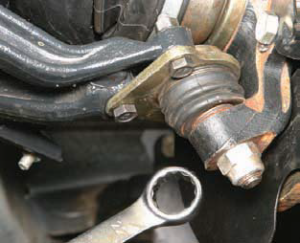

4. Отвернуть гайки болтов, которыми шаровый шарнир крепится к верхнему рычагу (3шт)

5. Отвернуть гайки болтов, которыми ось верхнего рычага крепится к кронштейну поперечины передней подвески

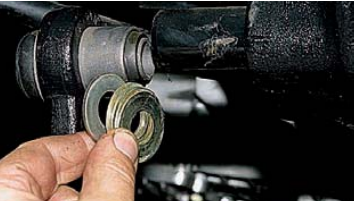

6. Снять рычаг, и обязательно нужно обратить внимание на регулировочные шайбы, установленные на болтах крепления оси, запомнить их расположение и количество;

7. Отвернуть гайки крепления оси верхнего рычага;

8. Далее снять с оси гайки и шайбы;

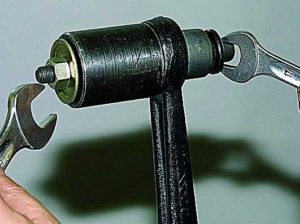

9. Выпрессовать старые сайлентблоки из проушин рычага с помощью специального съемника;

10. Запрессовать новые сайлент-блоки

Сборка узла выполняется в последовательности, обратной разборке.

Важно! Окончательно затягивать сайлентблоки нужно после того, как авто будет снято с домкрата.

Видео: замена сайлентблоков верхних рычагов на Ниве

Ниже приведено видео с подробной инструкцией по снятию и монтажу резинометаллических шарниров:
