Установка генератора шевроле нива

Генератор Chevrolet Niva

Генератор – это важная часть любого автомобиля, которая отвечает за его электроснабжение. С помощью этого агрегата удается обеспечить непрерывной подачей электричества на все узлы, различные системы и датчики, благодаря чему становится возможной ее эксплуатация.

На автомобиле в качестве штатного генератора использован агрегат с артикулом 9412.3701. Такой генератор также можно встретить на инжекторе ВАЗ-21214, ВАЗ-2131, ВАЗ-2123.

В случае выхода из строя генератора на Chevrolet Niva заменить его можно на аналоги, наиболее популярные из которых представлены в таблице.

В пределах от 5000 до 7000 рублей стоит генератор на Ниву Шевроле. Цена оригинального агрегата зависит от региона покупки. Многие владельцы предпочитают при выходе из строя заводского генератора использовать «Старт Вольт» на 120 ампер.

Как узнать, что генератор неисправен

При эксплуатации Нива Шевроле порой возникают определенные трудности и неисправности. В процессе поездки или длительного использования автомобиля возникают различные проблемы, и одна из них – выход из строя генератора.

Диагностировать поломку довольно просто. Существует несколько манипуляций, с помощью которых можно определить необходимость ремонта:

  • На приборной панели загорается соответствующая лампочка, сообщающая о постоянном разряде аккумулятора.

  • Аккумуляторная батарея быстро садится при работающем двигателе.
  • Яркость света уменьшается при увеличении оборотов силового агрегата. В этом случае необходима замена щеток генератора.

Все перечисленные признаки говорят о том, что генератор требуется срочно заменить или отремонтировать.

Замена генератора

При обнаружении неполадок в работе генератора большинство владельцев Chevrolet Niva обращаются в специализированные СТО, где профессионалы проводят качественную диагностику транспортного средства и быстро справляются с возникшей проблемой.

Однако при необходимости поменять генератор можно и самостоятельно, если знать устройство автомобиля и подготовить необходимые инструменты. Кроме этого лучше заранее ознакомиться с алгоритмом замены.

Инструменты

Для работы потребуются следующие инструменты и материалы:

  • ключ с разными диаметрами;
  • головки с разными диаметрами;
  • вороток;
  • поликлиновый ремень.

Только когда все необходимое будет подготовлено, можно приступать к основным работам.

Процедура замены

Чтобы поменять генератора на Chevrolet Niva, потребуется выполнить несколько довольно несложных шагов.

  • В первую очередь следует позаботиться о безопасности проводимых работ. Для этого необходимо поставить машину на ремонтное место, заглушить двигатель и снять клеммы с аккумулятора.
  • Следующий шаг – это демонтаж провода с контактного болта, который расположен на задней панели генератора. Также потребуется снять колодку с узла, который фиксирует щетки.

  • После этого следует приступить к демонтажу ремня генератора. Натяжение ремня осуществляется посредством специальной пластины — натяжителем. Отрегулировать натяжение можно с помощью болтов крепления, их нужно ослабить.
    Пластина находится в районе натяжного ролика и крепится к конструкции с помощью трех болтов. Чтобы их открутить, нужно взять рожковый ключ для двух болтов, а для ослабления третьего использовать вороток.

  • Далее останется только демонтировать ремень и открутить болты крепления генератора. Болтов всего два – сверху и снизу, но они массивные, и потребуется ключ на большой диаметр. Если болты не будут проворачиваться, то потребуется удерживать их сзади.

Когда болты откручены, останется демонтировать генератор и приступить к установке нового.

Установка нового генератора

Алгоритм установки нового генератора практическим ничем не отличается от демонтажа старого, только все действия выполняются в обратном порядке. Итак, автовладельцу нужно будет:

  • Прикрутить узел к двигателю, поворачивая и фиксируя два болта – верхний и нижний. При этом сильно затягивать их не нужно, так как потом еще предстоит выполнить натяжение ремня.

  • Установить новый поликлиновый ремонт на шкивы. Надевать его нужно с небольшим усилием и обходить шкивы в следующей последовательности: шкив гидронасоса, ролик, шкив коленвала, шкив гидроусилителя, ролик, шкив генератора.
  • Натянуть ремень посредством закручивания болта регулировки и специальной пластины. Важно, чтобы прогиб ремня в верхней свободной части не превышал или не был меньше 15-16 мм.

Затем останется только затянуть три болта нижней пластины и проверить фиксацию источника тока.

Подключение генератора

Замена генератора – это еще полдела. Важно также правильно его подключить к источнику цепи. Перед подключением нужно завершить работы на передней и задней панелях агрегата, только после этого можно подключать клеммы к аккумулятору.

Во время подключения контакты должны быть чистыми. Если было обнаружено загрязнение, устранить его можно с помощью специальных очистителей. Также клеммы на аккумуляторе должны быть затянуты, иначе на их поверхности начнется процесс окисления.

Если все было выполнено правильно, то при запуске двигателя лампочка на приборной панели, отображающая низкий заряд аккумулятора, должна погаснуть. Однако специалисты рекомендуют на всякий случай проверить работу генератора с помощью мультиметра, измерив напряжение на клеммах.

Читать еще:  Где находится масса на ниве шевроле

Таким образом, чтобы в процессе эксплуатации автомобиля Chevrolet Niva не происходило никаких серьезных проблем с генератором, важно вовремя проходить технический осмотр и выполнять ремонт комплектующих данного агрегата.

Замена генератора Шевроле Нива

За электроснабжение автомобиля во время работы двигателя отвечает генератор. При диагностике некоторых неисправностей требуется замена генератора Шевроле Нива, однако предварительно следует убедиться в целесообразности данной процедуры.

Признаки неисправности генератора

Как следствие того, что назначение генератора вполне определено, его выход из строя легко диагностировать. Подлежит ли генератор Шевроле Нива ремонту или нет, но его обязательно придется снять с автомобиля. Существует несколько элементарных диагностических манипуляций, чтобы убедиться в необходимости ремонта.

  • Горящая на панели приборов лампа индикатора заряда аккумуляторной батареи.
  • Чрезмерно быстрая разрядка аккумулятора при работающем двигателе.
  • Изменение яркости света при увеличении оборотов двигателя.

Все эти признаки указывают либо на полное отсутствие зарядки, либо на недостаточный ток зарядки, что ведет к замене узла.

Замена генератора Шевроле Нива

Можно посмотреть видео, в котором описывается порядок съема генератора.

Для того, чтобы своими руками провести ремонтные работы, необходимо обладать подходящим инструментом, а также знать алгоритм выполнения всех действий.

Инструмент для работы

Для проведения работ по замене устройства на автомобиле Нива Шевроле понадобятся:

  • ключ на 8 рожковый;
  • ключ на 10 рожковый;
  • головка на 10, вороток
  • ключ на 13 рожковый
  • ключ на 17 рожковый
  • поликлиновый ремень (рекомендуется после снятия ремня привода устанавливать новый).

Алгоритм замены генератора

Первым делом необходимо побеспокоиться о собственной безопасности, сняв клеммы с аккумулятора. В зависимости от видов клемм потребуется ключ на 10 или на 8.

Затем на задней панели генератора отворачивается провод с контактного болта и снимается колодка со щеточного узла.

Натяжка ремня генератора осуществляется с помощью специальной пластины – натяжителя. Ее можно регулировать, предварительно ослабив болты крепления. Найти пластину натяжителя можно в районе натяжного ролика. Эта пластина крепится тремя болтами. Их откручивать удобнее рожковым ключом на 10 мм. Однако только два болта легко откручиваются рожковым ключом. Для третьего предусмотрена трещотка или вороток. Болты полностью не откручиваются, а лишь слегка приотпускаются. Тут же, рядом с пластиной можно увидеть регулировочный болт. Ключом на 10 его необходимо полностью выкрутить, при этом пластина натяжителя вместе с источником тока подадутся в сторону, ослабив ремень. Более подробнее о том, как снять ремень, можно почитать здесь.

Остается лишь демонтировать ремень и открутить генератор, который крепится двумя ботами, вверху и внизу. Для этой процедуры потребуется ключ на 13 мм, однако если болты будут проворачиваться, то придется их удерживать сзади ключом на 17.

Установка генератора

Замена генератора Шевроле Нива сводится к последующей установке устройства. Действовать необходимо по тому же алгоритму. Естественно, в этом алгоритме необходимо изменить порядок действий на обратный. Сначала прикручивается узел к двигателю с помощью двух болтов. Их не рекомендуется полностью затягивать, ведь впоследствии еще предстоит натяжка ремня. Новый поликлиновый ремень должен надеваться на шкивы с небольшим усилием. Обходить шкивы необходимо в следующей последовательности: шкив гидронасоса, ролик (натяжной), шкив коленчатого вала, шкив усилителя руля, ролик (обводной), шкив самого устройства. С помощью болта регулировки добиваемся, чтобы ремень в верхней свободной части при действии с усилием имел прогиб в 15-16 мм. Только после этого затягивают три болта натяжной пластины, после чего следует проверить затяжку болтов крепления источника тока.

Подсоединение генератора

Для того, чтобы подсоединить источник к цепи, необходимо сначала завершить работы на задней его панели, а затем только подключать клеммы к АКБ. Все контакты должны быть чистыми, поэтому провода следует почистить от окислившегося налета и грязи. Клеммы на аккумуляторе должны быть затянуты, в противном случае они будут быстро окисляться. При запуске двигателя с рабочим генератором контрольная лампа должна сразу погаснуть после запуска. Однако специалисты предпочитают оценить работу генератора, измерив напряжение на клеммах.

Поставил новый китайский генератор на Шевик

Приветствую всех автолюбителей. Сегодня речь поведу опять о моем Шевике, который в последнее время стал доставлять мне удовольствие с ним возиться. Поломки посыпались одна за другой, впрочем, они были как бы следствием друг друга. Тут даже можно отследить хронологию:

Читать еще:  Chevrolet cobalt 2013 отзывы

Как оказалось — заклинило генератор и из-за него ремень и порвался. Почему так все произошло? Скорее всего(моя версия) — в сервисе при замене помпы ремень сильно перетянули, ибо мы такой же натянуть вообще не смогли. В результате при адском «перетяге» крякнул уже старенький гена, подшипники не выдержали таких издевательств. А потому лучше все-таки делать все самому или в проверенном сервисе. Ну и натягивайте правильно, пробы прожать пальцем можно было на 1 см.

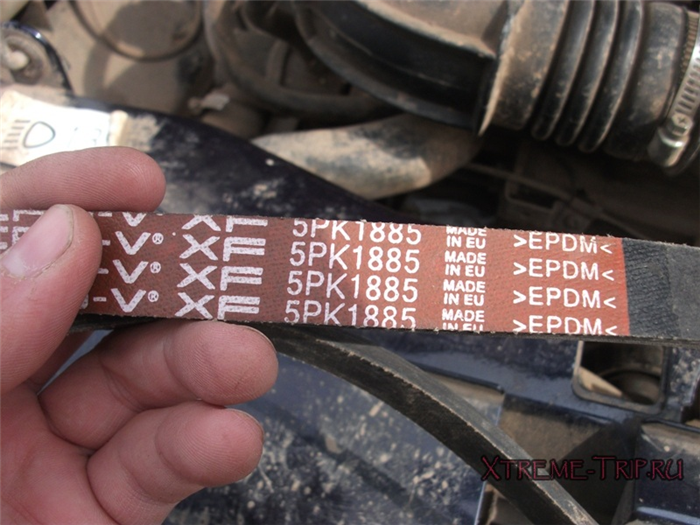

Как они вообще смогли натянуть 1885 ремень? Ума не приложу ))

И вот сегодня купил еще один ремень генератора(чтобы был на замену), также купил нового «гену» и установил его. В инете даже нету понятной инструкции о замене генератора, как его снять, какой выбрать ремень и как обратно все установить и правильно натянуть ремень на все агрегаты. А потому я сподобился записать для нуждающихся полнейший фото и видео отчет. Поехали:

Сначала расскажу о генераторе

Отнес старый заводской на «переборку», мне его полностью разобрали, посмотрели и сказали, что ему пришел конец. Подшипники порвало, а также ротор износился до такой степени, что ремонт встал бы в 2500 рублей. А новый стоит 3100. Китайский правда, но гарантия 3 месяца, проверили его на стенде — все путем работает.

Единственное — шкиф чуть шире, на 1 ручеек, а значит придется с натягом ремня повозиться — нужно будет смотреть, прижать ремень ближе к генератору или дальше, чтобы он потом встал на канавки и не съезжал. Как оказалось — нужно было прижимать вплотную к гене, вот так:

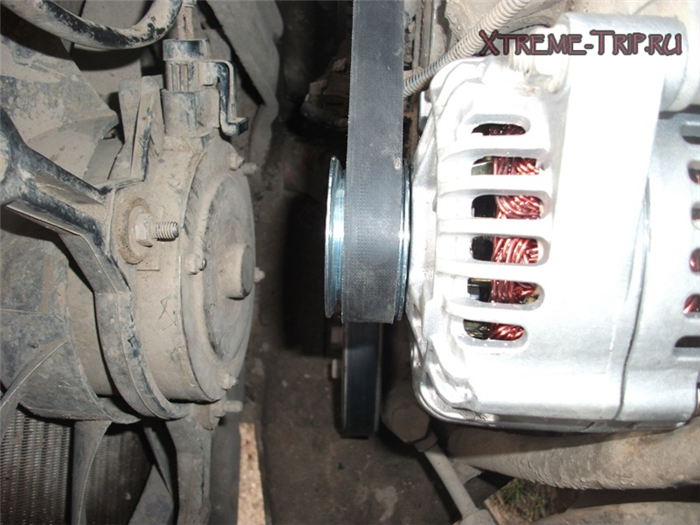

А вот так было неправильно, ремешок начал съезжать с роликов и дико свистеть, ибо не попал в канавки:

А потому берите лучше родного гену с одинаковой шириной ролика и с правильным количеством ручейков(канавок). Потому ремень и называется ручейковый, ибо канавки должны совпадать, получается что-то типа рельсов.

Хотел купить 100 амперовский Прамо, но нигде в городе не нашел, оригинальные гены стоили 4000 рублей. Так что решил попробовать китайский ))

Как снять генератор с Нивы Шевроле

Сначала нужно ослабить ремень, который если натянут — так просто не сбросить. Итак, наша задача — ослабить натяжной ролик, его держит площадка с тремя гайками. Нужен будет ключ на 10, очень желательно иметь вороток-трещотку с такой же головкой, желательно удлиненной, ибо третья гайка находится прямо под ремнем и лучше подобраться к ней сбоку.

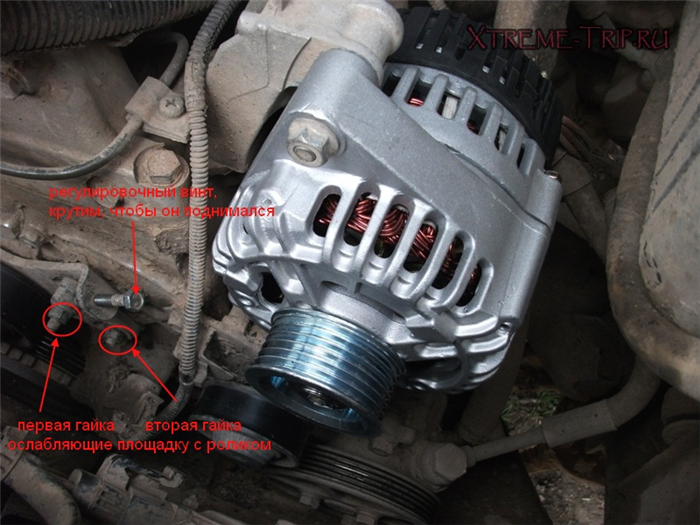

Значит — сначала ослабляем 3 гайки, держащие пластинку с натяжным роликом:

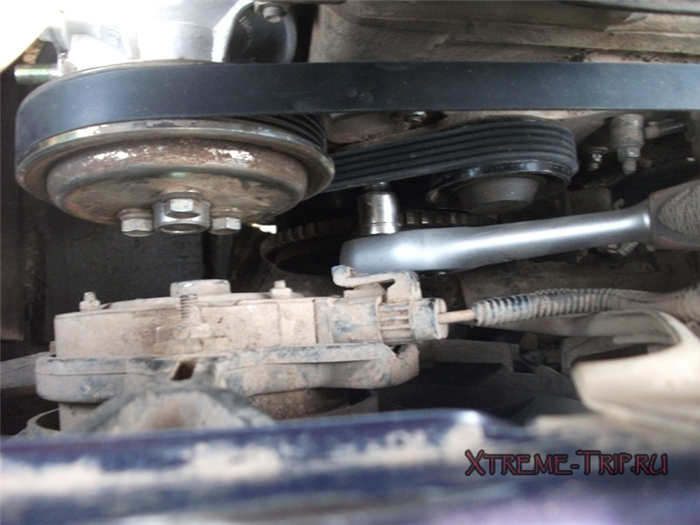

Первые 2 гайки легко достать обычным рожковым ключом. А вот третью — гораздо легче трещоткой.

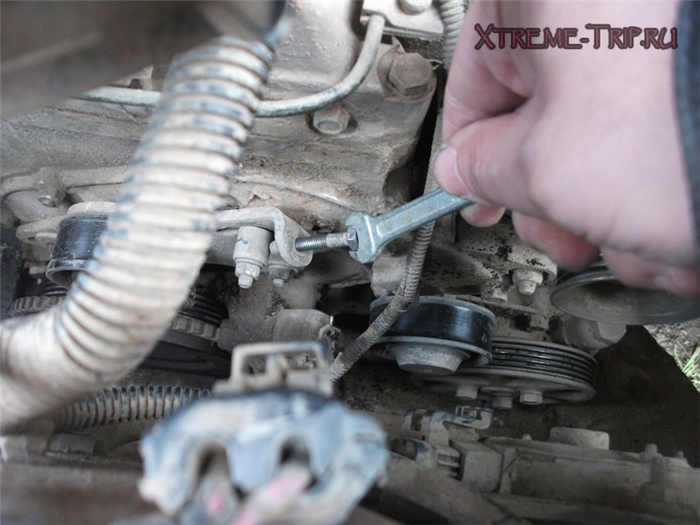

Ослабили — теперь крутим регулировочный винт(ключ на 10), чтобы он отошел максимально вверх площадки, таким образом вся площадка с роликом будет свободно ходить вверх-вниз.

Нам нужно вверх, чтобы скинуть ремень.

Снимаем собственно генератор(в моем случае я его уже ставил обратно)

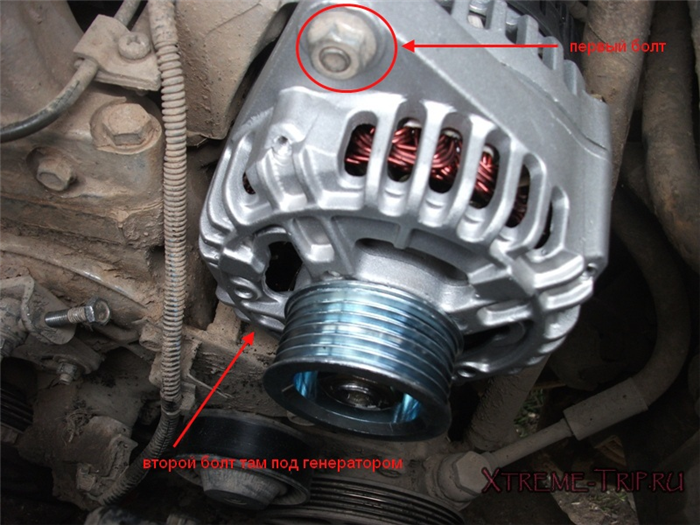

Откручиваем 2 болта — вверху и внизу, ключ на 13, если будет проворачиваться, то сзади держим ключом уже на 17 мм.

Сзади на гене будет 2 провода — один штекерный, а второй прикручен гайкой с шайбой к болту.

Алгоритм таков — ослабляем натяжной ролик(3 гайки) — крутим регулировочный винт(чтобы ремень провис) — снимаем сам ремень — снимаем гену.

Как всё это дело поставить обратно?

1 — Ставим гену также как сняли

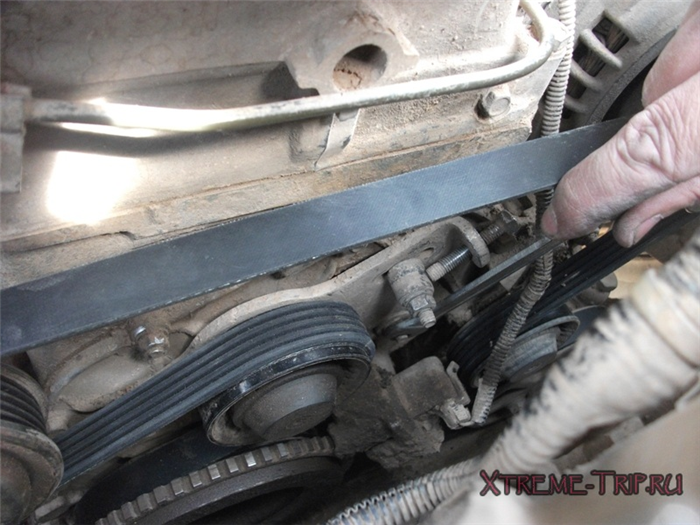

2- Набрасываем ремень, пропуская через 6 точек натяжения(по порядку):

— Шкиф помпы(лево верх)
— Натяжной ролик(лево середина)
— Основной коленвал(низ лево)
— Шкиф ГУР(низ право)
— Вспомогательный ролик(право середина)

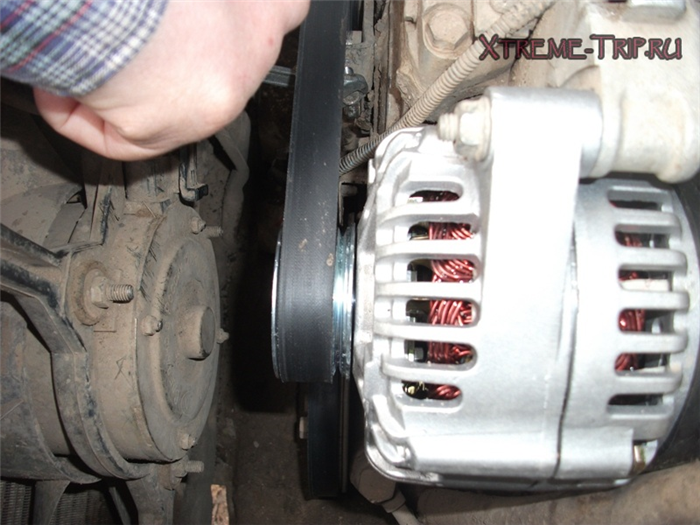

— Генератор(заканчиваем надевать ремешок именно на гене ввиду того, что его шкиф самый малый по диаметру и надеть легче)

Если не можете надеть ремень генератора ни в какую, то ставьте машину на 4 передачу и тихонечко толкните(вперед или назад щас уже не вспомню, смотрите по тому, куда крутится коленвал), тогда при натягивании коленвал будет прокручиваться, одновременно тяните ремень и он залезет на последний шкиф гены. Принцип — как надевать цепь на велосипед, думаю в детстве все это делали ))

Или можете поддомкратить колесо и на 4 скорости его также крутить и одновременно ремень натягивать. Это если купленный вами ремешок ни в какую от руки не надевается. В идеале же должон ремешочек от руки надеться с минимальным усилием.

Читать еще:  Какой штраф за спецсигналы

Какой ремень брать?

Вопрос тоже актуальный, ибо я покупал уже 3, сначала взял такой же, который у меня порвался. Начали одевать — ни в какую не налазит. Размер — 1885, фирмы Gates. Потом поменял на лузаровский(смотрите ниже)

Пошел купил второй — длиной 1888 мм — идеально встал, но ввиду того, что натягивали его мы на заклинивший генератор, при запуске он начал свистеть и дымится. Почему? А потому что шкиф гены должен по идее крутится, а у нас его заклинило. А мы идиоты и не проверили ))И ремень по нему и прокручивался. В итоге ремешок чутка подпалили и решили оставить его как запасной.

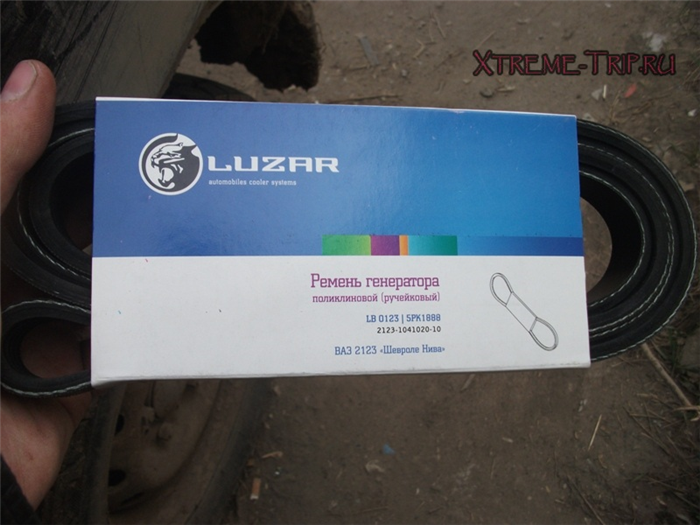

Так что лично мне подошел ремень вот такой:

Производитель Luzar, длина 1888 мм! Цена — 380 рублей. Сейчас отлично стоит и работает.

Это была фото-инструкция, теперь можете глянуть и видео(в нем мы ставили ремень на заклинивший гену), однако суть работы думаю ясна. Надеюсь, что это видео вам поможет.

А вот это видео — работает уже китайский гена, все правильно натянуто и все отлично работает(идет зарядка — работает ГУР — помпа качает — машина не греется). Постучал по дереву ))

Снятие-установка генератора на Шевроле Нива

Для замены генератора на Шевроле Нива, нужно предварительно вытащить его с моторного отсека. В первую очередь отсоединяем провод от минусовой клеммы аккумулятора. Далее разъединяем колодку с проводами от вывода генератора и вытаскиваем оттуда защитный чехол.

У генератора имеется контактный болт, на котором соединены провода, нужно отвернуть гайку и выполнить разъединение. Выворачиваем крепления генератора, сначала отворачиваем болт, который закрепляет его с натяжной планкой, затем вытаскиваем сам болт. В нижней части генератора тоже имеется крепление в виде болта, его тоже отворачиваем.

Снимаем ремень генератора и осматриваем его состояние, при необходимости меняем его на новый. Удаляем ремень привода генератора. После того, как все болты удалены, нужно выдернуть генератор из кронштейна. Голыми руками этого не сделать, придется воспользоваться монтажной лопаткой. Новый генератор устанавливается в обратном порядке.

После инсталляции регулируем степень натяжение ремня привода генератора. Однако перед тем, как заменить старый генератор на новый, убедитесь в том, что он действительно нуждается в замене, в некоторых случаях ремонт можно произвести своими руками. В процессе работы нам пригодится крестообразная отвертка, автомобильный тестер либо омметр, ключ на 10 и контрольная лампа.

Предварительно отмечаем правильное расположение крышек генератора, чтобы в процессе установки не возникало путаницы. Отстегиваем три защелки и удаляем пластмассовый кожух. Далее идут крепления регулятора напряжения, снимать его нужно совместно с щеткодержателем. Разъединяем проводку от клеммы регулятора и удаляем крепления выпрямительного блока и конденсатора.

В статоре имеется три вывода обмотки, их нужно согнуть так, чтобы можно было без проблем снять выпрямительный блок и конденсатор. Если конденсатор нуждается в замене, выворачиваем гайку контактного болта, убираем шайбу и распорную втулку. Вытаскиваем с контактного болта наконечник провода конденсатора, выворачиваем 4 стяжных винта, под ними имеются пружинные и плоские шайбы. Снимаем крышку генератора со стороны контактных колец, делается это путем поддевания плоской отвертки.

Зажимаем ротор генератора в тисках, но не перебарщиваем, иначе можно его испортить, нужно, чтобы он просто не проворачивался. Затем отворачиваем крепление шкива, вынимаем пружинную шайбу, шкив и упорную шайбу. Аккуратно вытаскиваем ротор из крышки с ближней от привода стороны. На валу ротора имеется дистанционное кольцо, его так же вытаскиваем и проверяем целостность.

При наличии на нем следов повреждений, царапин , следов износа, кольцо нужно прошлифовать. Если обычная шкурка не справляется, то прибегаем к помощи токарного станка, тем самым удаляем небольшой слой металла. С помощью тестера проверяем сопротивление обмотки ротора, предварительно соединив его с контактными кольцами. Прибор зафиксировал бесконечное показание?

Это говорит о том, что обмотка оборвана и нужно заменить ротор. Берем контрольную лампу и проверяем корпус ротора на предмет замыкания обмотки. Включаем лампу в сеть переменного тока на 220 В, один провод идет к корпусу ротора, а второй по очереди подсоединяем на каждое кольцо. В любом случае лампа не должна загореться, в случае ее загорания фиксируем замыкание, что в свою очередь говорит о том, что ротор нуждается в замене.
