Замена ручки багажника нива шевроле

Как снять и заменить ручку на дверях в Нива Шевроле

Ручка двери Нива Шевроле относится к частым расходникам. Больше половины водителей переустанавливают деталь после первого года эксплуатации нового автомобиля. Причина быстрого выхода из строя в неправильном монтаже внутренних частей рукоятки. Болты крепежей перетянуты, замочные и открывающие тяги максимально натянуты, на деталь приходится сильно давить, чтобы попасть в салон. Подробнее о том, как поменять внутренние и наружные ручки на передних и задних дверях, а также причины поломок и критерии выбора детали для замены в нашем материале.

Причины неисправности

Опытные водители, покупая Ниву, ослабляют тяги наружной ручки и дополнительно смазывают движимые детали. Это позволяет увеличить срок эксплуатации детали до 5 лет. При этом открываться и закрываться дверь будет плавно, без пристуков, стабильно держать механизм замка.

Если этого не сделать, уже через год водители наблюдают, что между ручкой и дверью начинает образовываться зазор, элемент болтается, но процесс открывания/закрывания происходит ровно. Причина в том, что прогибается внутренний кронштейн или скоба, которая соединяет внутреннюю сторону ручки и двери. Причины поломки:

  1. Внутренняя, наружная ручка задней двери Нива Шевроле изготовлена из пластика, деталь ломается, если на нее сильно надавить.
  2. Перекос двери. Чтобы закрыть дверь на Chevrolet Niva, требуется прикладывать значительное усилие.
  3. Поломка внутренних механизмов, личинки замка.
  4. Коррозия, износ движимых частей запорного механизма.
  5. Порвана или растянута тяга.

Независимо от причин неисправности, во время ремонта необходимо снимать внутреннюю обшивку двери, вынимать запирающий механизм с авто. Дверные ручки не ремонтируются несмотря на простое устройство, а меняются. В редких случаях, когда на рынке нет подходящего цвета верхней наладки, переустанавливают внутренний механизм в старую крышку.

Выбор ручки

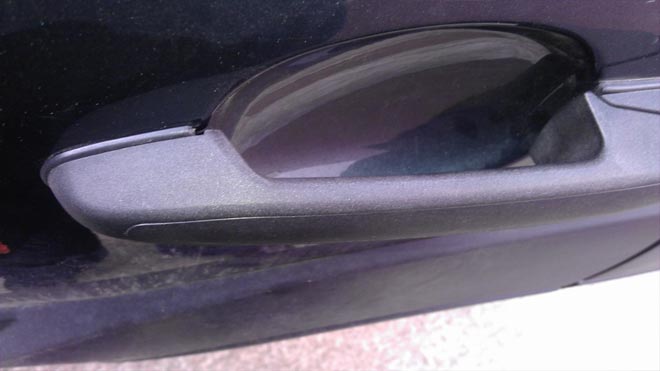

Большинство аналогов изготавливаются из пластика или металла, форма ручки может напоминать крюк или быть в виде плоской тонкой панели.

Преимущество бюджетного варианта в том, что водителю не нужно покупать комплект, можно выбрать одну деталь и переустановить ее самостоятельно, ее цена начинается от 90 руб. за штуку. К недостаткам относят минимальный срок службы, для крепежей используется тонкий металл, скобы быстро гнутся.

Мастера рекомендуют выбирать новый класс ремкомплектов ― евроручки на Ниву или использовать оригинальные заводские узлы, которые за счет толщины металла начинают выходить из строя после 3 лет эксплуатации. Евроручки изготавливаются из металла или стекловолокна, в комплекте идет три или пять штук, стоимость от 600 руб. за комплект из 3 единиц.

Инструменты и расходные материалы

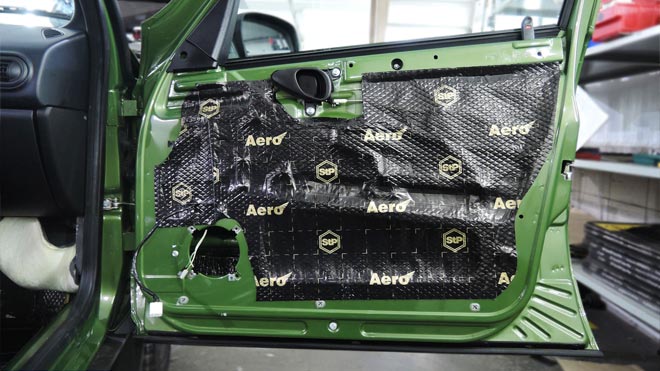

Чтобы добраться до болтов крепежа рукоятки, необходимо демонтировать дверную обшивку. В процессе ремонта снятие и установка облицовки остаются самыми трудоемкими операциями. Под дверной картой установлена полиэтиленовая пленка, которая предохраняет внутренности от попадания пыли.

Рекомендуется не снимать пыльник полностью, достаточно отклеить верхний левый угол и отвернуть пленку до середины.

Для работ потребуются следующие материалы, инструменты:

  • ключ на 8;
  • крестообразная и плоская отвертка;
  • трещотка с удлинителем;
  • смазка Фиол-1.
Читать еще:  Замена сальника заднего редуктора нива шевроле

Процесс замены внутренней ручки двери

Перед началом ремонта с аккумуляторной батареи снимается минусовая клемма. Замена наружной рукоятки по шагам:

  1. Демонтировать дверную карту.
  2. Отсоединить две тяги: привод внутренней рукоятки и тягу кнопки блокиратора.
  3. Снять тягу кнопки блокиратора, отсоединить тягу замка.
  4. С внутренней стороны вывернуть гайку и болт крепления наружной рукоятки.
  5. С наружной стороны оттянуть рукоятку на себя на 2–3 мм, отвести влево, вытащить с паза.
  6. Механизм вытаскивается с двери вместе с приводом личинки замка. Поддеть отверткой шайбу, снять пружину.
  7. Вытащить из цилиндра штифт крепежа привода, снять привод.
  8. Надавливая отверткой на стопорное кольцо, поддеть выключатель замка, вытащить личинку.
  9. Очистить личинку, если замок переустанавливется на новую ручку, смазать движимые части Феолом.

Сборка проводится в обратном порядке.

При установке необходимо в первую очередь установить на тяги и только потом прикручивать внешнюю рукоятку на дверь.

При замене внутренней ручки двери Шевроле Нива также необходимо демонтировать обшивку, порядок проведения работ:

  1. Отвернуть два винта крепления ключом трещоткой.
  2. Снять тяги.
  3. Присоединить привод к новой ручке и завернуть винты обратно.

Из всего бюджетного ассортимента ручек для Нивы, большинство внутренних рукояток изготавливаются из пластика, стоимость одной штуки начинается от 70 руб. Мастера рекомендуют обращать внимание не на материал облицовки, а на внутренний пружинный рычаг. Необходимо чтобы деталь была изготовлена из стали. Оригинальные металлические запчасти выпускает компания ДААЗ (РФ). Артикул 176201, номера по каталогу: 21011-1361051, 210110-1361051, 2101101361051.

Ремкомплект

Производитель ВАЗ изготавливает ремкомплекты для всех узлов и агрегатов Нива. Каталожный номер ремкомплекта на Ниву Шевроле ― 2123-6205150, 2123-6205151. В комплект входят внутренние механизмы открывани/закрывания дверей. Детали изготовлены из высокопрочной стали, латуни. В ремкомплект для рычагов передних и задних дверей Нива входят:

  • две пружины фиксатора:
  • кнопки блокиратора;
  • кронштейны.

Тяги и наконечники в ремкомплект не входят, АвтоВАЗ изготавливает детали отдельно.

Устраняем люфт

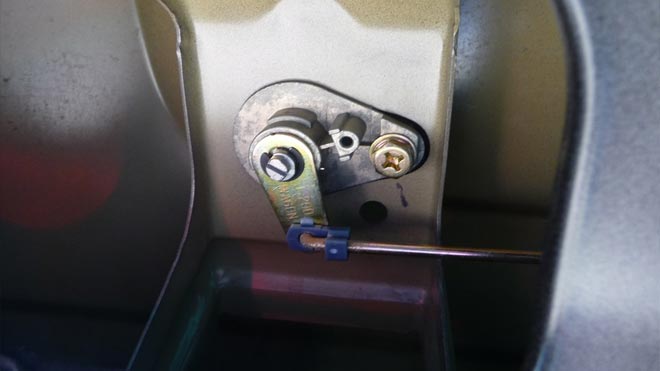

Люфт рукояток на двери внедорожника связан с конструкцией крепежей. Внутри находится силуминовый язычок или кронштейн, на котором зафиксирован второй винт крепежа. В процессе открытия двери происходит ослабление резьбы второго винта. Следующая распространенная причина возникновения люфта ― отрывается или сгибается силуминовый кронштейн. Порядок ремонта в таком случае следующий:

  1. Демонтировать внутреннюю обшивку.
  2. Ослабить винт крепления со стороны, где деталь не отходит от кузова, со стороны люфта отвернуть болт полностью.
  3. С наружной стороны вывернуть рукоятку, проверить исправность силуминовой вставки. Если язычок отломан, узел начинает болтаться, поскольку держится на саморезе, заменить вставку.

Если кронштейн прогнут, достаточно выпрямить язычок и прикрутить ручку обратно, когда втулка отломана, многие водители не ищут замену, приклеивают деталь суперклеем. Эффект от такой работы продержится 2–3 месяца.

Для задних дверей люфт рукоятки убирается аналогичным способом, нужно подтянуть винты или заменить металлическую вставку. Разница в порядке демонтажа обшивки имеется, необходимо вынимать стопорное кольцо стеклоподъемника при снятии дверной карты.

Ремонт ручки двери для Нивы можно провести самостоятельно за 30 минут, если соблюдать порядок работы. Сколько продержится рукоятка зависит только от качества выбранной детали.

Как разобрать дверь багажника Нива Шевролет

В статье рассмотрим разборку двери багажного отделения автомобиля Нива Шевролет.

Для выполнения задания нужны ключи: ключ TORX T20, T40, набор отверток, ключ на 8, 10, 13, головки на 8, 13.

Снятие обивки двери багажного отделения

Крестовой отверткой откручиваем четыре самореза крепления верхней накладки двери

Снимаем верхнюю накладку двери

Вынимаем заглушку из правой накладки, поддев плоской отверткой

Откручиваем саморез крепления правой накладки с помощью ключа TORX T20.

Читать еще:  Включаются сразу два вентилятора шевроле нива

Также откручиваем саморез левой накладки

Отворачиваем два самореза крепления правой накладки крестовой отверткой

Снимаем правую накладку двери

Крестовой отверткой откручиваем саморез крепления левой накладки

Снимаем левую накладку двери

Отворачиваем крышку бачка омывателя стекла двери багажного отделения

Снимаем резиновую облицовку горловины бачка

Поддеваем отверткой и отделяем обивку двери от внутренней панели двери

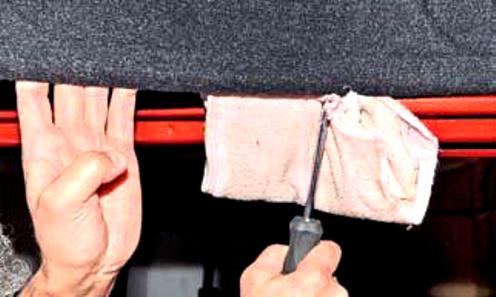

Подкладываем кусок ветоши под отвертку, чтобы не повредить краску.

Отделяем обивку, начиная от замка двери и далее, двигаемся по периметру.

Снимаем обивку. На обивке 12 пистонов.

При повреждении пистонов, заменяем новыми.

Снятие и установка замка двери багажного отделения

Отсоединяем минусовую клемму аккумулятора.

Снимаем обивку двери багажного отделения, как описано выше.

Отсоединяем колодки проводов выключателя плафона освещения багажника и электропривода

Поддеваем плоской отверткой и отсоединяем наконечник тяги выключателя замка от ручки двери

Поддеваем отверткой и отсоединяем тягу ручки двери от рычага замка

Крестовой отверткой откручиваем три винта крепления замка к двери

Крестовой отверткой откручиваем два самореза

Снимаем электропривод блокировки замка

Устанавливаем замок в обратной последовательности

Не открывается задняя дверь Нива Шевроле

Изначально на авто Шевроле Нива устанавливается центральный замок, который может дистанционно управлять открыванием. Для этой цели на каждой из 5 дверей присутствует специальное устройство – актуатор. Он отвечает за снятие блокировки при получении сигнала от системы сигнализации.

Но на практике, большинство проблем с открыванием задней двери совсем не связана с работой электронных компонентов.

В 95% случаев проблема связана с механическими частями. Это может быть как сам замок, так и тяги, расположенные внутри. В некоторых случаях это может быть связано с тем, что примерзает уплотнитель двери Шевроле Нива на недавно вымытом автомобиле. Но в этом случае легко определить источник проблемы, поэтому далее будем рассматривать ситуации, в которых проблема в основном возникает с работой замка.

Сломана тяга.

В основном тяга может погнуться если была неправильно собрана. Так же проблема может проявиться, если автомобиль часто эксплуатируется в условиях бездорожья и в полость попадает грязь. Это может произойти если отклеивается полиэтиленовая пленка от каркаса двери. В данном случае внутри нее может накапливаться пыль.

В процессе движения пыль оседает не только на дне полости, но и на всех компонентах, в том числе и на рычагах. После того, как автомобиль попадает под дождь или на мойку вся пыль превращается в грязь, прочно оседая на внутренностях. Накапливаясь, она приводит к тому, что уменьшается ход замка, и в тот момент когда пассажир пытается открыть дверь приходиться прилагать большие усилия. Из-за этого начинает со временем гнуться тяга. И в какой-то момент ее хода не хватает для того, чтобы ее разблокировать. Даже после того, как она будет выпрямлена, целостность системы уже будет нарушена и понадобится замена компонентов.

В данной ситуации сможет помочь полная замена компонентов дверного замка, либо демонтаж, смазка всех компонентов и чистка замка. Это необходимо сделать как можно раньше, еще при возникновении малейших проблем, чтобы ручка двери Нива Шевроле не полностью заблокировалась.

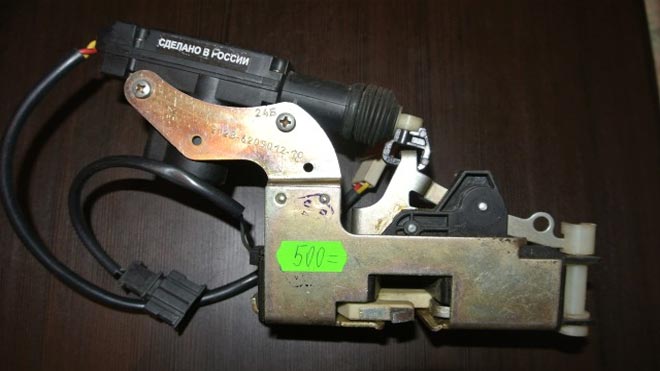

Устройство задней двери довольно простое и не содержит сложных механизмов. Замок используется тот же, что и на большинстве моделей АвтоВАЗа. Разница лишь в том, что его блокировка и разблокировка приводиться в действие актуатором. Иногда они выходят из строя и тогда встает необходимость открытия вручную.

При этом необходимо знать ньюансы данной системы. Если активировать систему в тот момент, когда одна из дверей будет открыта хотя бы на один щелчок, то это может привести к тому, что может заклинить другая.

Читать еще:  Сколько сайлентблоков на ниве шевроле

Выход из строя пружины.

В основном проблема выхода из строя замка кроется в том, что отламываются усики пружины, которая нагружает рычаг заднего дверного замка. Это происходит из-за использования некачественной стали при производстве детали или нарушений условий эксплуатации. В любом случае такая поломка приводит к тому, что один из рычагов замка начинает перемещаться в случайном направлении и нельзя предугадать, откроется замок в данный момент или нет. Бывают даже такие ситуации, когда замок задней двери Нива Шевроле может открыться прямо на ходу. Поэтому не стоит дожидаться появления неприятных ситуаций и производить ремонт сразу при возникновении каких-либо проблем с замком.

Ремонт замка.

Перед тем, как приступить к ремонту должна быть снята накладка на дверь Нива Шевроле. Дверная карта может быть демонтирована даже после того, как дверь уже полностью заблокирована.

  • После этого снимается ручка стеклоподъёмника. Для этого нужно при помощи плоской отвертки отогнуть ее и потянуть защелку вверх.
  • Снимается декоративная накладка ручки. Она держится на защелках, чтобы ее отсоединить достаточно с усилием потянуть на себя предварительно поддев плоской отверткой.
  • Сама дверная карта держится на пистонах по центру, сверху и снизу двери. Их так же можно отщелкнуть, поддев отверткой.

Разблокировка замка.

Чтобы открыть заблокированную дверь необходимо потянуть за пластиковый язычок актуатора. Можно так же сдвинуть саму защелку замка. После того, как она разблокировалась можно снимать замок, но при этом необходимо отключить клеммы аккумулятора. Сам замок держится при помощи винтов на торце.

После того, как они откручены нужно при помощи отвертки отсоединить тяги и отключить клеммы. Затем можно вытаскивать замок из корпуса. После того как он вытащен, гораздо проще произвести внешний осмотр, чтобы установить точную причину проблемы. Если есть сомнения, то лучше сразу заменить деталь на новую, которая точно будет исправна.

Как разобрать дверь багажника Нива Шевролет

В статье рассмотрим разборку двери багажного отделения автомобиля Нива Шевролет.

Для выполнения задания нужны ключи: ключ TORX T20, T40, набор отверток, ключ на 8, 10, 13, головки на 8, 13.

Снятие обивки двери багажного отделения

Крестовой отверткой откручиваем четыре самореза крепления верхней накладки двери

Снимаем верхнюю накладку двери

Вынимаем заглушку из правой накладки, поддев плоской отверткой

Откручиваем саморез крепления правой накладки с помощью ключа TORX T20.

Также откручиваем саморез левой накладки

Отворачиваем два самореза крепления правой накладки крестовой отверткой

Снимаем правую накладку двери

Крестовой отверткой откручиваем саморез крепления левой накладки

Снимаем левую накладку двери

Отворачиваем крышку бачка омывателя стекла двери багажного отделения

Снимаем резиновую облицовку горловины бачка

Поддеваем отверткой и отделяем обивку двери от внутренней панели двери

Подкладываем кусок ветоши под отвертку, чтобы не повредить краску.

Отделяем обивку, начиная от замка двери и далее, двигаемся по периметру.

Снимаем обивку. На обивке 12 пистонов.

При повреждении пистонов, заменяем новыми.

Снятие и установка замка двери багажного отделения

Отсоединяем минусовую клемму аккумулятора.

Снимаем обивку двери багажного отделения, как описано выше.

Отсоединяем колодки проводов выключателя плафона освещения багажника и электропривода

Поддеваем плоской отверткой и отсоединяем наконечник тяги выключателя замка от ручки двери

Поддеваем отверткой и отсоединяем тягу ручки двери от рычага замка

Крестовой отверткой откручиваем три винта крепления замка к двери

Крестовой отверткой откручиваем два самореза

Снимаем электропривод блокировки замка

Устанавливаем замок в обратной последовательности
