Как заменить и снять бензонасос на Лада Калина своими руками?
Вопрос о том, как снять бензонасос на автомобилях Лада Калина на просторах всемирной паутины можно встретить нередко. А дело всё в том, что качество нашего бензина и способность к стабильной работе этой детали не могут «ужиться» в мирной среде. Поэтому необходимость в полной замене или ремонте этого устройства для владельцев Лада Калина встречается с завидной периодичностью.
На видео замена бензонасоса на Лада Калина:
Можно ли заменить бензонасос самостоятельно?
В связи с этим, возникает резонный вопрос: обращаться в специализированный автосервис или делать все своими руками? Скажем прямо, что никаких сверхъестественных способностей для этого не требуется! Достаточно лишь ознакомиться с нашей подробной инструкцией и во время работы что-либо повредить, будет сведён к минимуму.
Замена бензонасоса
Для доступа к бензонасосу Лада Калина, необходимо откинуть заднее сиденье, убрать утеплитель (при наличии), после чего приступить к демонтажу устройства.
Инструмент для работы
- Отвёртка с плоским и крестообразным жалом.
- Молоток.
- Плоскогубцы.
Пошаговый порядок работ
- Отключаем минусовую клемму с АКБ.

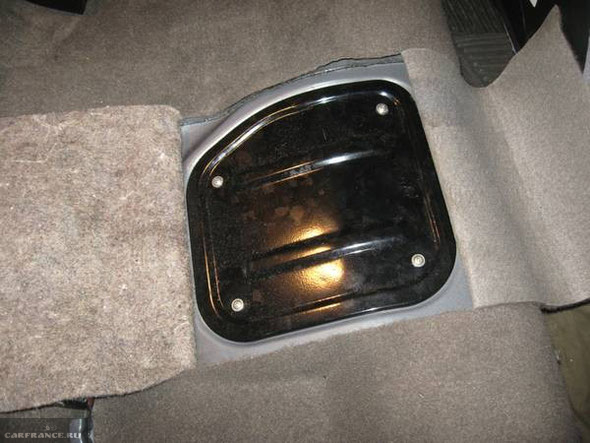

- Открываем доступ к защитной крышке.

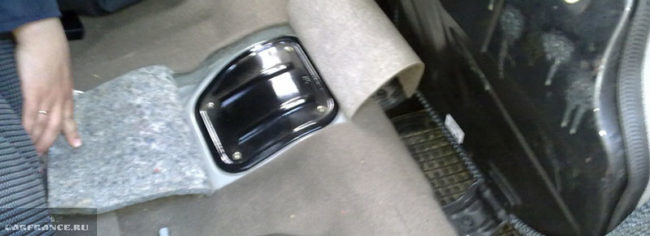

Поднимаем подушку заднего видения вверх
Чтобы не потерять, складываем болты в одно место.

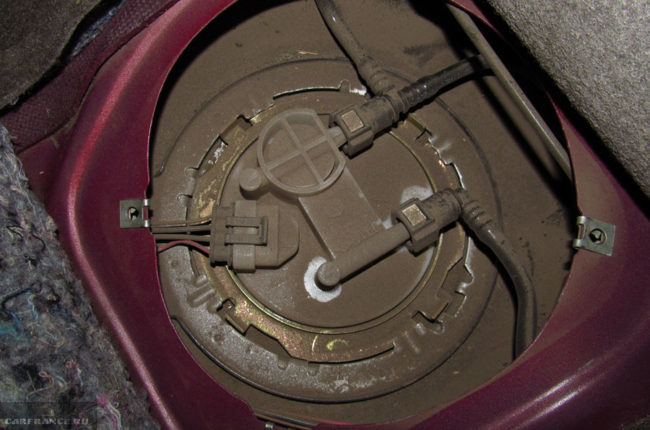

Под декоративной крышкой виден бензонасос и ПЫЛЬ!

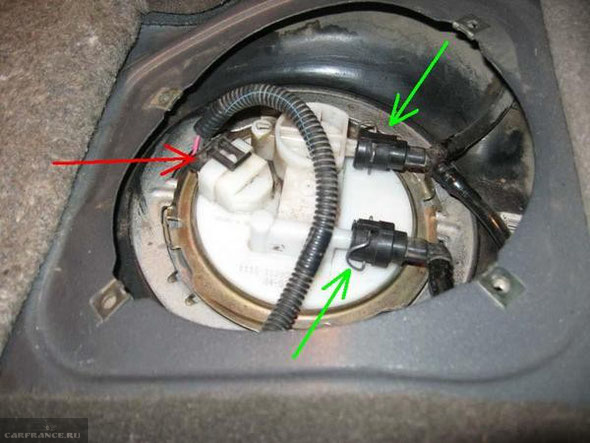

Колодка отмечена красной , а штуцеры зелёной стрелкой.

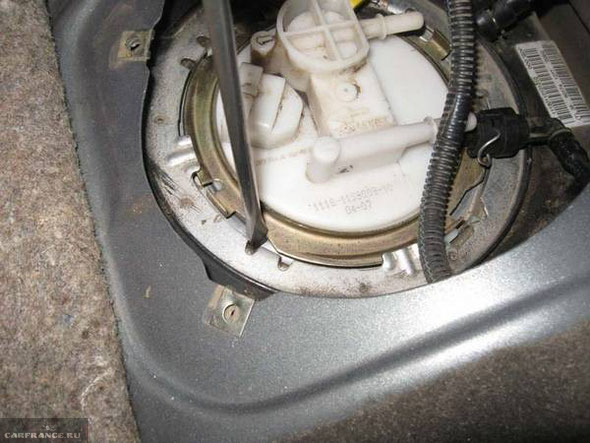

Наносить удары следует лишь по кольцу.

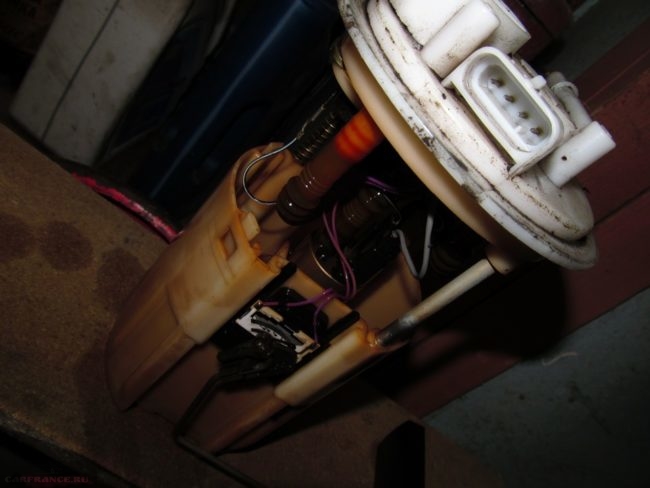

Успешно демонтированный бензонасос.
Замена сетки бензонасоса

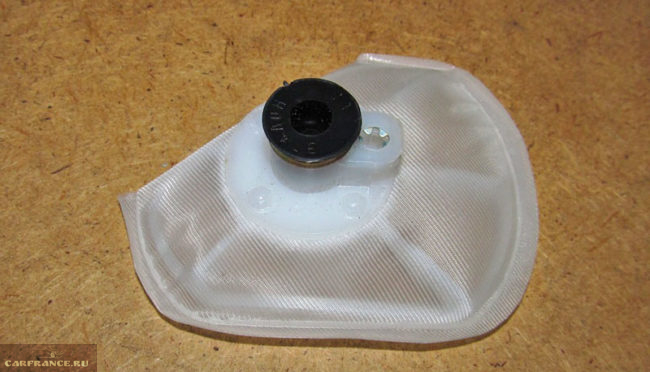

Сеточка бензонасоса вблизи
Когда бензонасос снят можно провести ревизию фильтрующей сетки. Это так называемый фильтр грубой очистки. Для этого, надо разобрать бензонасос, и заменить фильтрующий элемент.

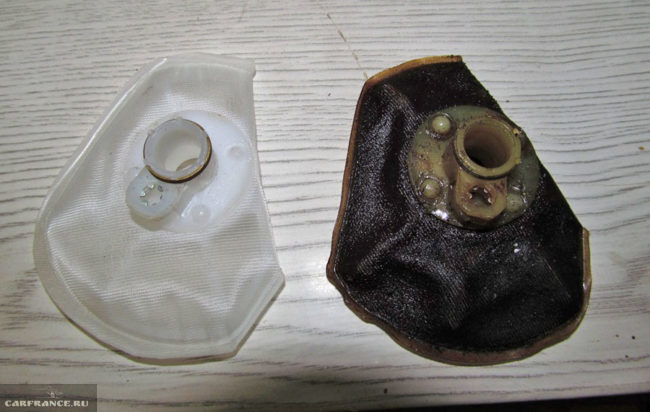

Слева новая, справа старая сеточки бензонасоса
Выводы
Вся вышеописанная инструкция предназначена для того, чтобы даже самый неподготовленный автолюбитель смог самостоятельно снять бензонасос на своей Лада Калина, самое важное, не спешить, проводить всё последовательно и аккуратно!
Замена бензонасоса на калине
Добро пожаловать!
Бензонасос – отвечает за подачу топлива из бака в двигатель автомобиля, при выходе его из строя топливо в двигатель перестаёт подаваться и в связи с этим машина не заводиться, или со временем он может просто хуже начать работать и уже в этом случае автомобиль будет дёргаться при езде и у него пропадёт динамика (Бензонасос в такой ситуации топливо всё же будет качать в двигатель, но будет он делать это очень), кроме этого бензонасос больше не для чего не служит, хотя если подумать то он идёт во-первых совместно с Датчиком Уровня Топлива, во-вторых на нём сетка ещё находиться которая бензин от грязи очищает, поэтому можно сказать благодаря бензонасосу мы ещё узнаём сколько топлива осталось в баке и ещё перед тем как это топливо пойдёт в двигатель, оно от мелких частичек грязи очиститься, кстати дадим совет, если вы не хотите очень часто менять бензонасос то старайтесь не когда не доводить бензин в баке до самого минимума и особенно не ездите на автомобиле до того пока у неё бензин не кончиться (Только в редких случаях так делайте или из-за ситуации), а иначе такие поезди к хорошему не приведут и в скорем времени топливный насос (Это его второе название) придёт в негодность.
Примечание!
Чтобы произвести замену этого насоса на автомобиле, набор инструментов понадобиться в котором: Отвёртки будут лежать, молоток и выколотка, но в принципе и помощи отвёрток будет достаточно (Но это только если у вас молотка с выколоткой нет, если есть то обязательно их возьмите)!
Краткое содержание:
Где находится бензонасос?
Внутри бака он установлен и по топливным трубкам он качает топливо из бака в двигатель автомобиля, но не все люди знают где бак на передне приводных автомобилях располагается, объясним кратко, на классиках многие люди даже его и видели когда багажник открывали (Просто на классике он в самом видном месте установлен и если багажник не закрыт обшивкой как к примеру на автомобиле ВАЗ 2101 это сделано, там нет обшивки в отличие от той же 2107 например, то бензобак легко можно увидеть), но что касаемо переднего привода так на них бензобак под днищем располагается, а бензонасос в него вставлен сверху, поэтому чтобы до насоса подобраться будет достаточно снять подушку заднего сиденья и после чего откинув стандартный ковролин и выкрутив лючок бензонасоса (Указан красной стрелкой), вы его сразу же сам насос и увидите, для наглядности он указан синей стрелкой на фото ниже:
Когда нужно менять бензонасос?
Как только машина стала плохо ехать (Дёргаться, на высоких оборотах вообще не разгоняется и т.д.) то нужно подумать насчёт насоса, кроме этого кстати он будет ещё сильно шуметь (Вы сразу это поймёте), поэтому если у вас пропала мощность и появился посторонний звук то стоит задуматься о замене бензонасоса на новый, но прежде чем любую деталь менять её можно проверить на работоспособность, более подробно узнать о том как понять что именно бензонасос вышел из строя, читайте в статье: «Проверка давления в системе питания на ВАЗ» и обязательно в этой статье ещё посмотрите видео-ролик в котором всё и говориться.
Как заменить бензонасос на ВАЗ 1117-ВАЗ 1119?
Примечание!
Топливный насос можно поменять как отдельно от всех других деталей, так и модулем полностью его можно заменить, замена полностью всем модулем выйдет дороже потому что на новом модуле Датчик Уровня Топлива будет присутствовать, регулятор давления и множество других деталей (Просто зачем вам их менять если они у вас и так в нормальном состоянии находятся скорее всего, если у вас и датчик пришёл в негодность и регулятор ещё барахлит тогда всё вместе меняйте), а отдельно если замените бензонасос то это только одна деталь новая, а все другие останутся на своё месте, если вы решили бензонасос отдельно заменить, то в таком случае после снятия самого насоса читайте статью под названием: «Ремонт бензонасоса» в которой всё и описано!
Снятие:
1) В самом начале операции откиньте подушку заднего сиденья чтобы не мешала, делается это очень просто, руками вытаскиваются петли из под внутренней части сиденья (см. фото 1) и после чего потянув за эти петли, подушка у заднего сиденья откидывается как это показано на рисунке под цифрой 2, тем самым у вас открывается доступ к лючку бензонасоса и к самому насосу, как только доступ откроется откиньте стандартный ковролин в сторонку (Там вырезан он специально под бензонасос будет, более подробно на фото 3 смотрите) и выверните четыре винта которые крепят лючок закрывающий сам насос (см. фото 4) и после чего снимите его.
2) Теперь колодку проводов отсоедините от самого насоса, делается это при помощи руки, то есть рукой отжимается фиксатор который удерживает колодку и после чего колодка отсоединяется (см. маленькое фото ниже), затем отсоедините две топливных трубки, для этого одной отвёрткой нажмите на фиксатор крепления одной из трубок, а другой сдвиньте трубку вдоль штуцера и тем самым её отсоедините (см. большое фото), точно такую же операцию проведите с другой трубкой и самое главное после их отсоединения, не перепутайте между собой трубки, потому что они должны подсоединяться строго на свои месте и если вы их наоборот подключите, то автомобиль просто не заведётся, кстати на некоторых моделях (Зависит от года выпуска автомобиля) топливные трубки крепятся с помощью не пластмассовых фиксаторов на которые нужно нажимать и снимать трубки, а при помощи металлических пружинных фиксаторов, так вот если у вас металлические фиксаторы то их нужно будет отжать и после чего отсоединять все трубки.
Примечание!
Прежде чем трубки отсоединять, стравить давление топлива не забудьте, это можно сделать некоторыми способами, один из них это вынуть предохранитель который идёт на бензонасос (Данный предохранитель находиться не в монтажном блоке где все другие располагаются, а под крышкой которая рядом с ручкой КПП находиться, поднять эту крышку можно с помощью отвёртки а предохранитель насоса в самой серединке располагается) и завести машину дав ей поработать до того, пока она не заглохнет, второй способ описывается подробно в статье под названием: «Стравливание давления в топливной рампе на ВАЗ», ну и последний третий способ (На самом деле их чуть по больше, но это самые основные из них) очень простой, отсоединяете колодку проводов как это на маленьком фото выше показано и точно так же заводите автомобиль и ждёте пока он заглохнет, как заглох можете ещё раз на всякий случай завести и давление в системе питания после этих процедур будет 100% стравлено (Время которое вы на стравливание давления потратите, чуть больше одной минуты но не все это делают, а зря, вить это первым делом безопасность, просто если давление не стравливать в системе то при отсоединение топливных трубок из них польётся немного бензина и запачкает ваш автомобиль в связи с этим, кроме того если на бензин попадёт искра то это уже воспламенение что не к чему хорошему не приведёт)!
3) Затем двумя отвёртками прокрутите пластину которая бензонасос на одном месте удерживает против часовой стрелки, до того пока она вырезами не совместиться с выступами на фланце (см. маленькое фото ниже), как только совместиться, снимите пластину и отложите её в сторонку, ну и сам бензонасос после этого извлеките из бака, но только извлекайте его аккуратно не повредите Датчик Уровня Топлива (Просто у датчика поплавок есть, так вот вам этот поплавок аккуратно вынуть из бака придётся), кстати как только бензонасос будет вынут из бака, найдите в том месте где он крепился пластиной уплотнительное резиновое кольцо, если оно будет хоть как то повреждено (Обжато, в трещинах всё к примеру или вообще разорвано в каком то месте), то в таком случае замените кольцо на новое потому что это кольцо отвечает за герметичность и если оно будет повреждено, то при ездё по сильным кочкам бензин будет по не многу вытекать (По капелькам) через это кольцо наружу.
Установка:
Новый бензонасос на своё место устанавливается в обратном порядке снятию, пластину которая крепит бензонасос при установке нужно будет ещё немножко дотянуть лёгкими ударами молотка через выколотку и ещё кой что, на бензонасосе стрелка есть (Вы сразу её увидите), поэтому новый насос установите на своё место таким образом, чтобы эта стрелка смотрела чётко в заднюю часть автомобиля.
Дополнительный видео-ролик:
Кратко увидеть процесс замены топливного насоса на новый, вы можете в ролике ниже, там всё в картинках и в описаниях к ним показано.
Примечание!
Если же вы хотите живого видео-ролика, а не картинок, то в таком случае просмотрите ещё один ролик в котором производиться снятие бензонасоса на примере автомобиля ВАЗ 2110 (На Калине он немного по другому снимается и он не за счёт пластины крепиться а за счёт гаек, но вы всё посмотрите чтобы хотя бы примерно знать как производить замену топливного насоса на автомобиле)!
Функции реле бензонасоса Калина и его замена
Реле бензонасоса Калина служит важным элементом для обеспечения стабильной работы автомобиля. Двигатель внутреннего сгорания является основным агрегатом для передвижения автомобильного транспорта. В условиях наступления электромобилей доля машин с ДВС сокращается, но подавляющее большинство и на ближайшие десятилетия обеспечено автомобилями на углеводородном сырье.
Для стабильной работы пламенного мотора любого автомобиля, в том числе и Лада Калина, необходима стабильная подача достаточного количества топлива.
Основным элементом топливной системы на Калине является бензонасос. Топливный бак на Лада Калина находится в задней части кузова, соответственно, доставка бензина по подающим трубкам к разбрызгивателям форсунок должна быть постоянной и нагнетаться принудительно.
Другими элементами топливной системы автомобиля, кроме бака и бензонасоса, являются фильтр тонкой очистки и трубки подачи топлива.
Возможные причины отказа системы подачи топлива
Бензонасос на Калине является электрическим. Применение этой конструкции и принципа работы оправдано рядом преимуществ. Это простота и надежность, соответствие требуемым характеристикам по объемам подачи топлива и высокий уровень безопасности, обеспеченный отключением системы при прекращении работы двигателя.
С другой стороны, для качественной работы необходим отличный бензин и обеспечение охлаждения бензонасоса, также процесс сопровождается повышенным уровнем шума.
- Как правило, плохое качество бензина и загрязнение фильтров приводят к некорректной работе бензонасоса либо выходу его из строя.
- Если при повороте ключа зажигания нет реакции со стороны двигателя, проблема может быть связана с поломкой бензонасоса.
- Так как питание главного агрегата топливной системы обеспечивается током, для поиска неисправности необходимо проконтролировать электрическую цепь, идущую к бензонасосу.
Замена реле бензонасоса

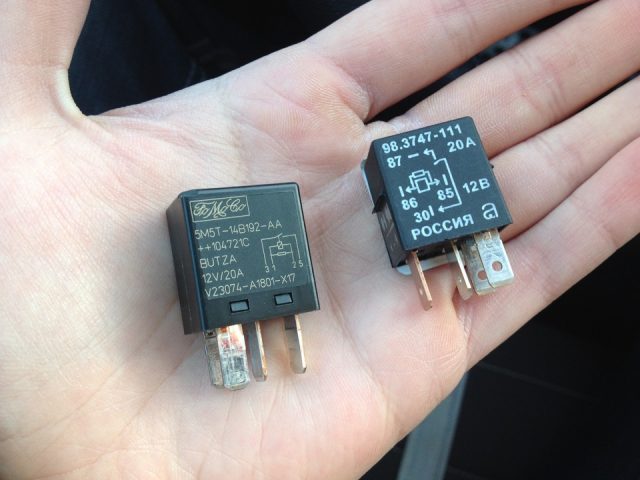

Реле бензонасоса Калина находится в салоне чуть ниже торпедо около решетки воздуховода. Для доступа к реле бензонасоса необходимо снять крышку, поддев ее обычной плоской отверткой.
Как снять реле бензонасоса? Перед заменой реле следует проверить блок предохранителей, который находится рядом между рычагом коробки передач и пепельницей. Открыв крышку, можно визуально оценить предохранитель бензонасоса по целостности перемычки. Для извлечения деталей удобно пользоваться пинцетом, который способен твердо и точно зафиксировать предохранитель.
При сохранении целостности перемычки, для окончательного подтверждения работоспособности, деталь необходимо прозвонить омметром, так как может быть разомкнута точка контакта проволочки с ножками. Если предохранитель бензонасоса в порядке, значит не работает реле. Тут есть свои нюансы. Реле бензонасоса снимают при помощи торцового ключа.
Убедившись в целостности и работоспособности электрической сети, произведя необходимые замены деталей, бензонасос Калина должен заработать вновь. Если топливная система так и не работает, значит хозяину автомобиля предстоит более глубокое знакомство с составными частями системы снабжения топливом Калины.
Устранение неисправности бензонасоса Калина
В случае корректной работы электрики, объектом пристального изучения остается топливный насос. Замена бензонасоса в сборе — это крайняя, и вовсе не обязательная, мера.
Электрическая схема подключения бензонасоса
Если топливный насос не включается при нормальной работе электрической сети, то снимите устройство, чтобы проверить бензонасос. Для проверки работоспособности бензонасоса необходимо снимать крышку, которая находится в задней части салона автомобиля, и доставать сам агрегат.
Если насос не качает или качает с перебоями, возможно необходима замена сетки бензонасоса Калина. Снимаем крышку, отсоединяем шланги и провода, с помощью отверток отжимаем стопорное кольцо и получаем доступ к насосу. Само устройство находится в бензобаке и забирает бензин непосредственно из емкости.
Регламентные работы, в которых была бы предусмотрена замена сеточки, не прописаны в инструкции по эксплуатации Лада Калина. Ремонт бензонасоса с целью замены сеточки следует обычно выполнять после 50 тыс. км пробега обязательно, так как топливо на российских заправках в основном низкого качества.
При демонтаже это можно оценить визуально, сеточка из белой превращается в грязно-бурую с вкраплением механических остатков металла, грязи и масла. На дне стакана при демонтаже можно увидеть твердые частицы неизвестного происхождения, которые могли попасть в бак только при заправке топлива.
Существует также мнение некоторых экспертов о возможности промывки сеточки без ее замены. Но принимая во внимание стоимость этой детали, которая не превышает 100 рублей, целесообразность промывки при довольно сложной процедуре снятия-установки бензонасоса подвергается большому сомнению.
Отдельно стоит указать на культуру проведения ремонтных работ: все детали после разбора должны быть очищены от грязи, посторонних примесей, тщательно промыты и установлены на прежнее место без применения излишней силы. При замене сеточки целесообразно заменить и фильтр тонкой очистки, который расположен в арке заднего правого колеса около поддомкратной чашки. Регламентные работы по замене фильтра предусмотрены при обслуживании через каждые 30 тыс. км пробега.
При прокачке бензина до форсунки на пути установлены еще 2 сетки для очистки топлива. Одна располагается перед регулятором давления топлива, и последний очистительный рубеж установлен перед входом в форсунку. Но до этих фильтров бензин поступает в свободном от грязи состоянии и диагностика неисправностей по этим барьерам практически не проводится, из-за малой вероятности необходимости замены.
Топливная система автомобиля Лада Калина представляет собой надежную и отлаженную комбинацию агрегатов, которые способны обеспечить бесперебойную работу машины в течение длительного периода времени при своевременном и правильном проведении профилактических работ. Они включают в себя обязательную замену фильтра тонкой очистки, через каждые 30 тыс. км и, крайне желательную, замену сеточки бензонасоса, примерно через 50 тыс. км.
Как быстро снять бензонасос на Ладе Калине
Бензонасос автомобиля Лада Калина предназначен для того, чтобы обеспечивать подачу топлива в камеру сгорания ДВС. Погружной насос начинает свою работу одновременно с включением зажигания. Он поддерживает рабочее давление, пока в автомобиле не закончится бензин, или же он не будет заглушен. Данный насос представляет собой часть модуля. В его состав входят регуляторы давления топлива, которые изменяют некоторые параметры его подачи в том случае, если автовладелец работает педалью акселератора. Кроме этого, в составе модуля находится специальный датчик, что отправляет информацию на панель приборов и указывает уровень топлива. Также благодаря конструкции данного фильтра происходит грубая очистка топлива мелкоячеистой сеточкой.
Примерный ресурс работы бензонасоса в Ладе Калина – 160 тыс. км.
Где находится топливный насос
Бензонасос на Ладе устанавливается внутри бака. По топливным трубам с его помощью качается топливо. Оно попадает из бака в двигатель машины. В автомобилях Лада Калина бензобак находится под самим днищем, а погружной насос вставлен в него сверху. Для того чтобы до него добраться, необходимо снять подушки задних кресел и откинуть ковролин. После проделанных действий бензонасос будет сразу же виден.
Признаки неисправного бензонасоса
Существует несколько явных признаков, которые указывают, что погружной насос не работает или функционирует неправильно.
Замена или ремонт бензонасоса требуется в том случае, когда:
- двигатель автомобиля не заводится или сразу глохнет;
- машину при движении начинает трусить;
- автомобиль не держит высоких оборотов;
- в машине появляются посторонние звуки или шумы, которые доносятся из стороны топливного бака.
Данные признаки имеют схожесть с симптомами засоренного топливного фильтра. Именно поэтому перед тем, как заниматься демонтажем погружного насоса, стоит сначала заменить сам фильтр. В том случае, если работа не будет налажена, нужно снимать и менять топливный насос.
Часто встречаемые неисправности бензонасоса на Ладе Калина:
- Нестабильная работа в блоке предохранителей. В таком случае данные будут отображены на диагностической пиктограмме, что находится на панели приборов.
- Загрязнение топливной системы. Это происходит из-за плохого качества бензина, который содержит в себе мусор и различные примеси.
- Засорение топливной форсунки. Это чревато тем, что машина будет постоянно глохнуть на холостом ходу.
- Выход из строя реле топливного насоса.
Данные неисправности свидетельствуют о необходимости замены бензонасоса. Как вариант, можно сделать чистку фильтрующей сеточки или же поменять само реле.
Замена бензонасоса на Ладе Калина
Перед тем как осуществлять замену топливного насоса, следует ознакомиться с руководством по эксплуатации и узнать о расположении данного элемента топливной системы, о специфике топливных магистралей, а также о видах крепежей. Совершая демонтажные работы, следует придерживаться указанного алгоритма, чтобы не разладить функционирование системы подачи топлива. Нарушение работы топливопровода или же неверная сборка топливного насоса грозит проблемами в работе двигателя, а также возможным возгоранием автомобиля.
Для того чтобы проводить демонтажные работы бензонасоса, могут понадобиться:
Чтобы легко и быстро осуществить замену бензонасоса Лада Калина, необходимо соблюдать последовательность. Ремонт предстоит проводить вдали от огня, а также возможных мест высекания искры.
Замена топливного насоса производится поэтапно. Сначала нужно:
- Демонтировать заднее кресло, а также обшивку в автомобиле.
- Открутить расположенную под креслом крышку топливного бака.
- Получив доступ к верхней крышке топливного насоса, отсоединить от него все штуцеры и штекеры.
- Демонтировав все штуцеры, очистить крышку насоса, чтобы в него не попал мусор и пыль.

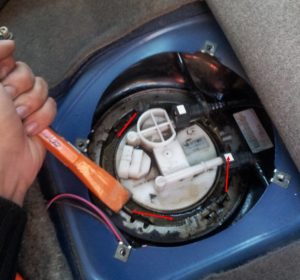

- При помощи плоской отвертки, приставленной к контуру кольца, легонько простукивать молотком, чтобы кольцо начало двигаться по часовой стрелке. Когда фиксатор выскочит, можно будет открыть крышку.
- После ее демонтажа следует взять новый насос и осторожно вставить его на место старого.
Далее процесс сборки осуществляется в обратном порядке.
После ремонтных работ необходимо завести автомобиль и проехаться на нем несколько минут. В пути нужно следить за работой ДВС при разных оборотах. Кроме этого, стоит прислушиваться к посторонним шумам, доносящимся из топливного бака.
Согласно инструкции, ремонтные работы по замене бензонасоса в Ладе Калина не займут более 2 часов. На практике обычно это время сокращается до 1 часа.
Бывает и такое, что после замены бензонасоса он так и не стал функционировать. В этом случае следует проверить предохранитель и реле, что расположены в монтажном блоке автомобиля. Данную неисправность очень легко распознать, ведь приборная панель выведет специальную символику, свидетельствующую о неправильной работе этой детали.
Абсолютно все реле управления находятся в салоне машины. Если в их работе происходит ошибка, то в машине послышится характерный щелчок в блоке предохранителей. Замена реле топливного насоса производится очень легко и быстро. Достаточно лишь найти его по данным, что выводятся на панель приборов.
