Описание схемы предохранителей Лады Гранта
В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.
Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.
В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).
Что нужно знать о предохранителях
Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.
Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:
Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.
Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.
Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.
Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.
Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому. В противном случае есть риск расплавления вставки и у нового.
Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.
Как производится замена предохранителей или реле
Прежде чем вытащить пришедшее в негодность устройство, нужно обесточить автомобиль. Для этого от батареи отключают провод, присоединенный к клемме «минус».
Производя замену, важно помнить о следующем:
- на оборотной стороне защитной крышки есть схема расположения предохранителей;
- если нужное вам устройство находится с краю, то его нетрудно извлечь рукой;
- в остальных случаях используют либо плоскогубцы, или специальные щипцы;
- сгоревший предохранитель видно невооруженным глазом.
Накладка на панели приборов удерживается на месте шестью фиксаторами. Чтобы ее снять, необходимо потянуть за нижний край на себя.
- руководствуясь схемой на ее тыльной стороне, отыскиваем нужный предохранитель или пришедшее в негодность реле;
- извлекаем его пинцетом;
- вставляем новый.
В некоторых случаях, когда плавкая вставка остается неповрежденной, требуется осмотреть само гнездо. Внешне подобную проблему выявить не получится, потому используют тестер, переключенный на Омы.
Схема предохранителей
Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:
- сохранность реле, включающего вентилятор, охлаждающий мотор;
- ЭБУ;
- катушку зажигания;
- КЗ 2×2;
- работу форсунок.
- F2 (30 ампер), в его ведении – стеклоподъемники;
- F3 (15) – сигнализация;
- F4 (20) – дворники и подушка безопасности;
- F5 (7,5) – замок зажигания;
- F6 (7,5) – сигнал заднего хода.
F7, номинал которого составляет 7,5 ампер контролирует цепь:
- клапана адсорбера;
- кислородного датчика;
- ДМРВ;
- скоростного датчика
Затем:
- F8 (30) – обогрев секла заднего вида;
- F9 (5) – правый габарит;
- F10 (5) – левый габаритный сигнал;
- F11 (5) – противотуманки задние;
- F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
- F14 и15 (10) за дальний, в том же порядке;
- F16 и 17 (10) за противотуманные фары передние;
- F18 (15) – подогрев задних кресел;
- F19 (10) – АБС;
F20 (15) защищает:
- клаксон;
- запирающий механизм багажного отсека;
- КПП;
- прикуриватель;
- разъем диагностический.
- F21 (15) –топливный насос;
- F22 (15) – ЦЗ;
- F23 (10) – ходовые сигналы дневные;
- F24 (7,5) – систему кондиционирования;
- F25 (10) – свет в салоне и стоп-сигналы;
- F26 (25) – тормозную антиблокировку.
С 27 по 30 – предохранители резервные.
F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.
В подкапотном монтажном блоке расположение предохранителей следующее:
- F1 – усилитель рулевого управления (50 ампер);
- F2 – вентилятор обогревателя (30);
- F3 и 4 – генератор (60);
- F5 – свет ближний (30).
Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.
Предохранители Лада Гранта
Частые проблемы с предохранителями наблюдались в первых поколениях моделей, позже инженеры устранили недоработки.
Где находится БП: в Лада Гранта, как и в предыдущих ВАЗах, монтажный блок установлен слева от рулевой колонки. Дополнительный блок — справа от аккумулятора, там силовые предохранители (далее – модули). Тыльная сторона крышки с описанием распиновки каждого из модулей (см. фото).
В случае выхода из строя, заменить неисправные модули новыми не сложно, но будьте внимательны, не нарушайте технологию монтажа. В противном случае рискуете повредить оборудование.
Описание предохранителей на автомобиле Лада Гранта: расположение, схема, цена
На Лада Гранта установлены модули с плавильным элементом, к счастью, предохранители цилиндрического типа уже не используют при комплектации авто по причине устарелости.
Вместе с тем, «разбросанность» монтажных плат не всегда практично при ремонте в пути, непогоде, когда нужно покидать салон и «копаться» в моторном отсеке.
Схема расположения реле – прерывателей

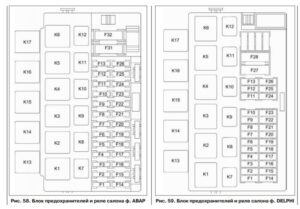

Схема установки предохранителей Лада Гранта
Цена монтажного блока в сборе от 2500 рублей, плавильные элементы от 100 рублей, комплект от 550 рублей.
Силовые предохранители
Дополнительный блок силовых модулей распложен в моторном отсеке, под капотом, за аккумуляторной батареей и расширительным бачком. Он вмещает пять следующих модулей:
- F (Ф-1) / 50А: электрический усилитель рулевого колеса (ЭУР). Связан с предохранителем Ф32;
- F (Ф-2) / 30А: кулер печного отопителя (в салоне);
- F (Ф-3) / 60А: генератора;
- F (Ф-4) / 60А: контактная плата генератора;
- F (Ф-5) / 30А: ближнее освещение. Связан с предохранителями Ф12, Ф13.
При устранении любых неполадок, связанных с электрикой, будьте осторожны. Замену выполняйте только при заглушённом двигателе с выключенным зажиганием, снятой клеммой аккумулятора.
Признаки неисправности предохранителей
- Батарея заряжена, питание поступает, но агрегаты не работают;
- Повышенная температура модулей;
- В моторном отсеке слышен запах плавленого;
- На приборной панели сигнализируют индикаторы о неисправности в моторном отсеке.
Распространенные причины поломок предохранителей
- Естественный фактор – вследствие длительной эксплуатации технического средства;
- Механическое повреждение, авария, удар, столкновение;
- Короткое замыкание в цепи;
- Повреждение изоляции, окисление клемм, ослабление фиксации контактов;
- Попадание в монтажный блок воды, образование конденсата, деформация от высокой рабочей температуры.
Замена предохранителей на Лада Гранта
- Отвертка с плоским наконечником;
- Комплект новых модулей;
- Вороток с головкой на «10».
Последовательность действий при замене монтажного блока:
- Помещаем машину на ровную, просторную площадку, глушим мотор, открываем капот, снимаем клеммы с аккумулятора;
- Слева от рулевой колонки расположен БП, отщелкиваем крышку, опускаем ее вниз;
- Выкручиваем болты, отщелкиваем колодки с проводами, снимаем плату;
- Проводим дефектовку, проверяем целостность каждого из модулей: визуально, а также, с использованием мультиметра. Нарушение целостности плавильной пластины — первый признак неисправности.
После того, как обнаружили и заменили модули, собираем конструкцию в обратной последовательности.
Если вы практикуете установку модулей без демонтажа БП, то достаточно поочередно извлечь модули, проверить целостность плавильной пластины, заменить новыми, установить на штатное место.
Отыскать мультиметром поврежденный предохранитель просто, необходимо подсоединить клеммы к контактам, посмотреть на показатели стрелки. Если последняя тяготеет к «нулю» — замените новым.
При условии соблюдения рекомендаций изготовителя по эксплуатации техническим средством, средний ресурс использования предохранителей свыше 40 – 50 тыс. км. Если установлены зарубежные комплектующие, то интервал замены увеличится на треть.
При покупке сверяйте номера каталожных артикулов, консультируйтесь со специалистами СТО на предмет совместимости комплектующих.
Описание схемы предохранителей Лады Гранта
В Ладе Гранта установлен блок монтажный нового образца, потому расположение в нем как реле, так и предохранителей несколько иной, чем у других изделий Волжского автозавода. К тому же он разделен на два отдельных установленных в разных локациях.
Основной из них располагается по-прежнему в панели приборов, слева от рулевого колеса. Второй же находится непосредственно в подкапотном пространстве.
В настоящей статье мы расскажем, чем отличается схема нового типа предохранителей на Лада Гранта (с двигателем как на 8 клапанов, так и на 16).
Что нужно знать о предохранителях
Предохранители призваны обеспечивать защиту электрооборудования от перенапряжения и короткого замыкания.
Новые плавкие защитные устройства имеют меньший размер. Ими снабжают следующие модели Гранта:
Отличие схем в комплектациях Стандарт, Норма или Люкс незначительное, и обусловлено, прежде всего, установкой дополнительного оборудования.
Всего в монтажном блоке установлено 32 предохранителя, что немного больше, чем в старых модификациях. Те из них, что находятся в салоне, отвечают за работоспособность разных цепей с относительно малой мощностью.
Силовые же, как ранее отмечалось, вынесены в подкапотное пространство. Сделано это для обеспечения большего уровня безопасности и удобства обслуживания транспортного средства.
Производитель прямо запрещает использовать при замене защитные устройства несоответствующие по номиналу тем, что указаны в схеме. В частности, превышение максимальных значений приводит к перегрузке цепи и последующему выводу из строя оборудования ею питаемого. Все это чаще всего приводит к возгоранию.
Важно помнить – при перегорании предохранителя не стоит его менять сразу. Прежде всего, требуется выяснить, что именно привело к этому. В противном случае есть риск расплавления вставки и у нового.
Если вы не обладаете знаниями, позволяющими протестировать электросистемы, то следует прибегнуть к помощи профессионалов.
Как производится замена предохранителей или реле
Прежде чем вытащить пришедшее в негодность устройство, нужно обесточить автомобиль. Для этого от батареи отключают провод, присоединенный к клемме «минус».
Производя замену, важно помнить о следующем:
- на оборотной стороне защитной крышки есть схема расположения предохранителей;
- если нужное вам устройство находится с краю, то его нетрудно извлечь рукой;
- в остальных случаях используют либо плоскогубцы, или специальные щипцы;
- сгоревший предохранитель видно невооруженным глазом.
Накладка на панели приборов удерживается на месте шестью фиксаторами. Чтобы ее снять, необходимо потянуть за нижний край на себя.
- руководствуясь схемой на ее тыльной стороне, отыскиваем нужный предохранитель или пришедшее в негодность реле;
- извлекаем его пинцетом;
- вставляем новый.
В некоторых случаях, когда плавкая вставка остается неповрежденной, требуется осмотреть само гнездо. Внешне подобную проблему выявить не получится, потому используют тестер, переключенный на Омы.
Схема предохранителей
Все плавкие устройства имеют одинаковую маркировку «F» и порядковый номер. В частности, F1 (15 ампер) отвечает за:
- сохранность реле, включающего вентилятор, охлаждающий мотор;
- ЭБУ;
- катушку зажигания;
- КЗ 2×2;
- работу форсунок.
- F2 (30 ампер), в его ведении – стеклоподъемники;
- F3 (15) – сигнализация;
- F4 (20) – дворники и подушка безопасности;
- F5 (7,5) – замок зажигания;
- F6 (7,5) – сигнал заднего хода.
F7, номинал которого составляет 7,5 ампер контролирует цепь:
- клапана адсорбера;
- кислородного датчика;
- ДМРВ;
- скоростного датчика
Затем:
- F8 (30) – обогрев секла заднего вида;
- F9 (5) – правый габарит;
- F10 (5) – левый габаритный сигнал;
- F11 (5) – противотуманки задние;
- F12 и 13 (7,5) – отвечают за свет ближний (правый и левый соответственно);
- F14 и15 (10) за дальний, в том же порядке;
- F16 и 17 (10) за противотуманные фары передние;
- F18 (15) – подогрев задних кресел;
- F19 (10) – АБС;
F20 (15) защищает:
- клаксон;
- запирающий механизм багажного отсека;
- КПП;
- прикуриватель;
- разъем диагностический.
- F21 (15) –топливный насос;
- F22 (15) – ЦЗ;
- F23 (10) – ходовые сигналы дневные;
- F24 (7,5) – систему кондиционирования;
- F25 (10) – свет в салоне и стоп-сигналы;
- F26 (25) – тормозную антиблокировку.
С 27 по 30 – предохранители резервные.
F31 имеет номинал в 50 ампер и защищает систему обогрева лобового стекла. В свою очередь, F32 отвечает за печку и усилитель руля электрический.
В подкапотном монтажном блоке расположение предохранителей следующее:
- F1 – усилитель рулевого управления (50 ампер);
- F2 – вентилятор обогревателя (30);
- F3 и 4 – генератор (60);
- F5 – свет ближний (30).
Расположение и назначение защитных устройств может незначительным образом отличаться в зависимости от комплектации, поэтому следует руководствоваться схемой, располагающейся, как было отмечено ранее, на защитной крышке блока.
Схема предохранителей Лада Гранта Лифтбек
Чтобы предотвратить выход из строя электрооборудования и приборов, в электропроводке авто присутствует такой элемент, как блок предохранителей Гранта Лифтбек.
Если он установлен неправильно, то обычное замыкание в любом из электроузлов приведет к возгоранию проводки, что может стать причиной внутренних повреждений и даже самовозгорания машины. Поэтому монтаж этого элемента требует особого подхода и осторожности.
Особенности размещения предохранителей в Ладе Гранта Лифтбек
Предохранители Гранты Лифтбек располагаются возле левой руки водителя.
Для получения доступа достаточно демонтировать декоративную заглушку, потянув ее вниз.
Чтобы удобно было работать, заглушку можно снять полностью, для чего вытащить ее из пазов, на одном из которых фиксируется кнопка открытия багажника (ее тоже снять, относится к модификациям «люкс» и «норма»).
За что отвечает каждый предохранитель
Контроллеры ответственны за определенные функции в управлении транспортным средством.
Схема предохранителей Гранты Лифтбек выглядит следующим образом:
-корректная работа инжектора;
-блок воспламенения искры;
-подача стеклоочищающей жидкости;
-электрозамок в багажнике;
Особенности системы предохранителей у Лады Гранты Лифтбек
Электроузлы, отвечающие за запуск мотора, АКБ и контур генератора, не имеют собственных предохранителей. Поэтому при демонтаже этого электрооборудования, обязательно отключайте аккумулятор (снять клемму «-»), чтобы цепь не замкнула.
Если выйдет из строя предохранитель прикуривателя Лады Гранты Лифтбек, то вы не сможете завести машину, так как в блоках старого образца один контроллер (F20) отвечает за несколько функций, в том числе и иммобилайзер. Пока иммобилайзер не будет работать, цепь не замкнется авто не заведется.
Блок предохранителей Лады Гранты Лифтбек состоит из двух модулей. Один из них в салоне, а другой размещен в подкапотном пространстве, там вы сможете найти предохранитель бензонасоса.
Если какой-либо из предохранителей часто перегорает — задумайтесь о правильной работе цепи, обратитесь за помощью к специалистам. Самостоятельно вносить изменения в схему не рекомендуется.
