Лада калина как включить противотуманки

Содержание

Как установить противотуманки на Лада Калина 1 поколения

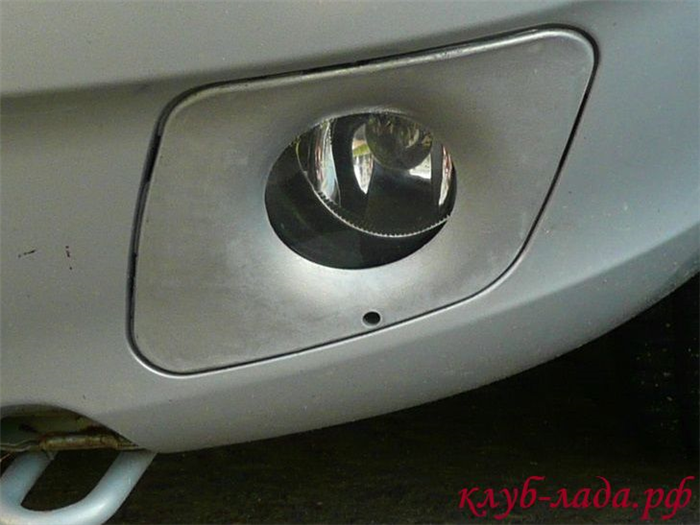

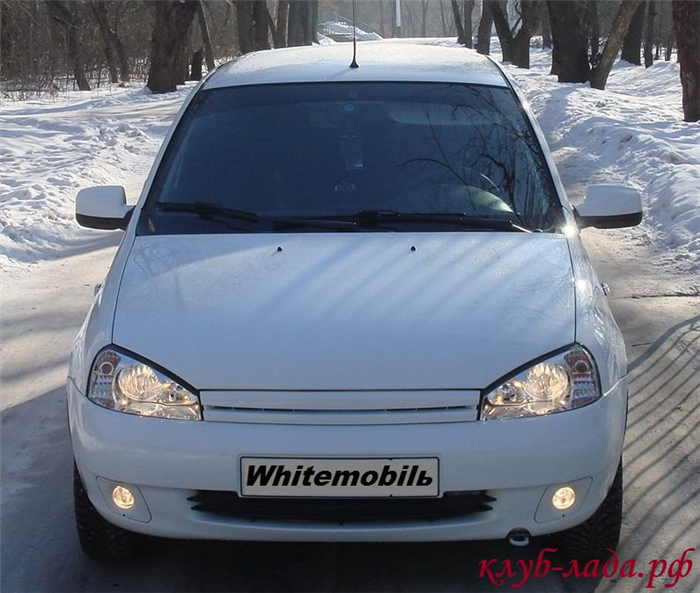

Противотуманные фары (ПТФ) являются дополнительным источником света. Плоский и широкий горизонтальный луч этих фар стелется непосредственно над дорогой, что позволяет улучшать освещение дороги в условиях тумана. На Лада Калина ПТФ устанавливались не во всех модификациях, поэтому вопрос «как поставить противотуманки на Калину» до сих пор актуален.

Установка противотуманок на Лада Калина

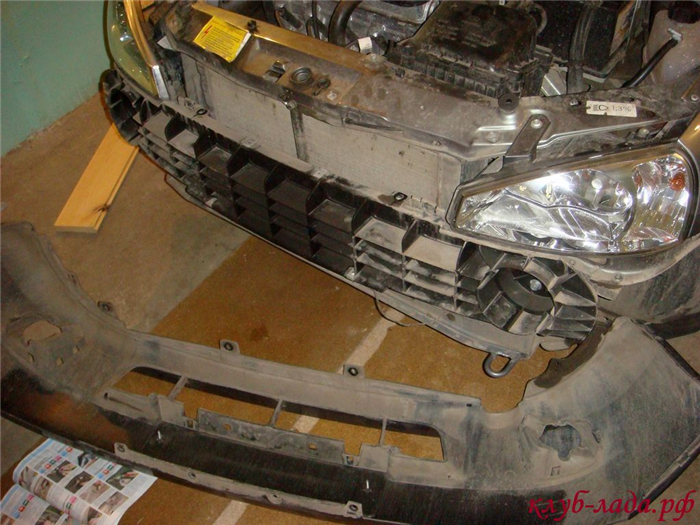

Установка противотуманок на Калину не требует снятия бампера, чтобы справится с задачей достаточно открутить передние части подкрылков. Снять заглушку ПТФ в бампере можно с помощью плоской отвертки. В комплекте для установки ПТФ имеется специальное крепление, которое следует установить вместо штатной заглушки в бампер. Сами фары устанавливаются в последнюю очередь, используя саморезы.

Подключение противотуманных фар Калины

В комплекте с помимо противотуманных фар и креплений должна быть проводка, которой часто не хватает. Мы рекомендуем вам докупить несколько метров провода сечением не менее 0,75кв.мм. Провода из моторного отсека в салон протягиваем с помощью куска проволоки по правому борту через отверстие над педалью сцепления. Для получения доступа потребуется снять переднее левое колесо и подкрылок.

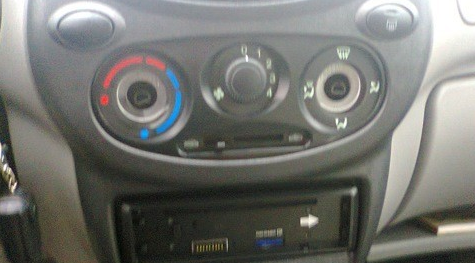

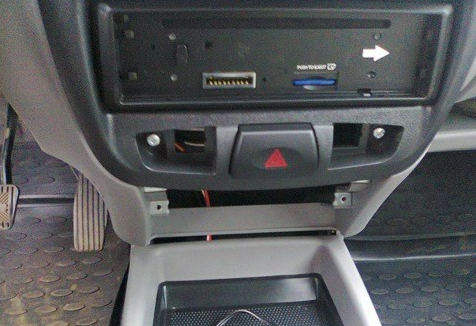

Самые практичные места для установки кнопку ПТФ в тоннеле, либо на панели вместо кнопки кондиционера.

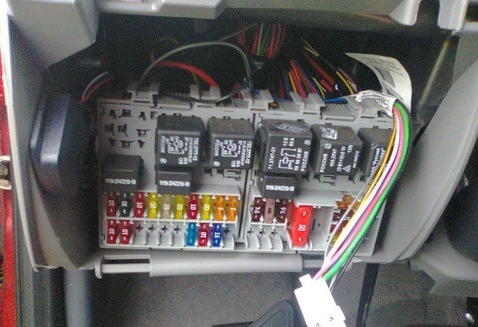

Менее популярный метод — подключение ПТФ к модулю управления светом (МУС). Реле закрепляем навесным креплением в монтажном блоке.

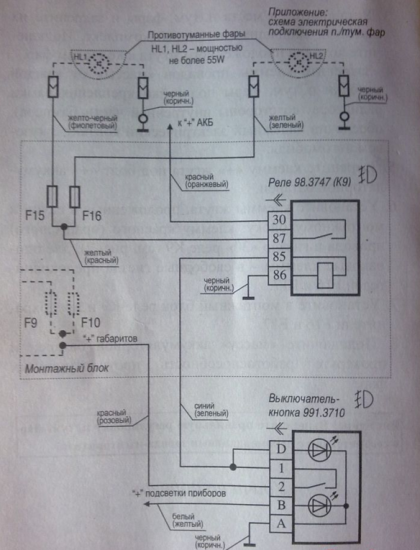

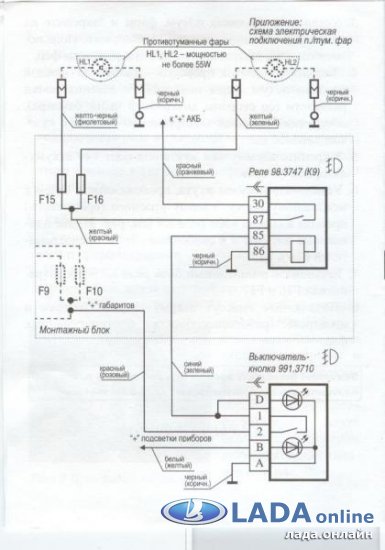

Схема подключения ПТФ на Калину

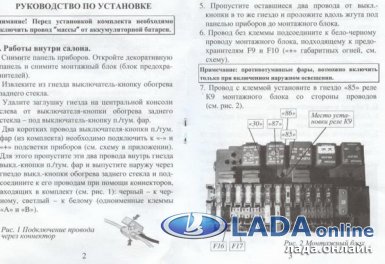

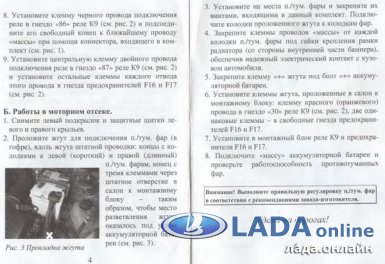

В комплекте идет инструкция по установке:

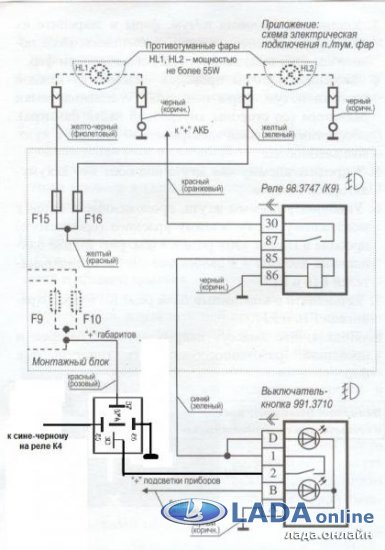

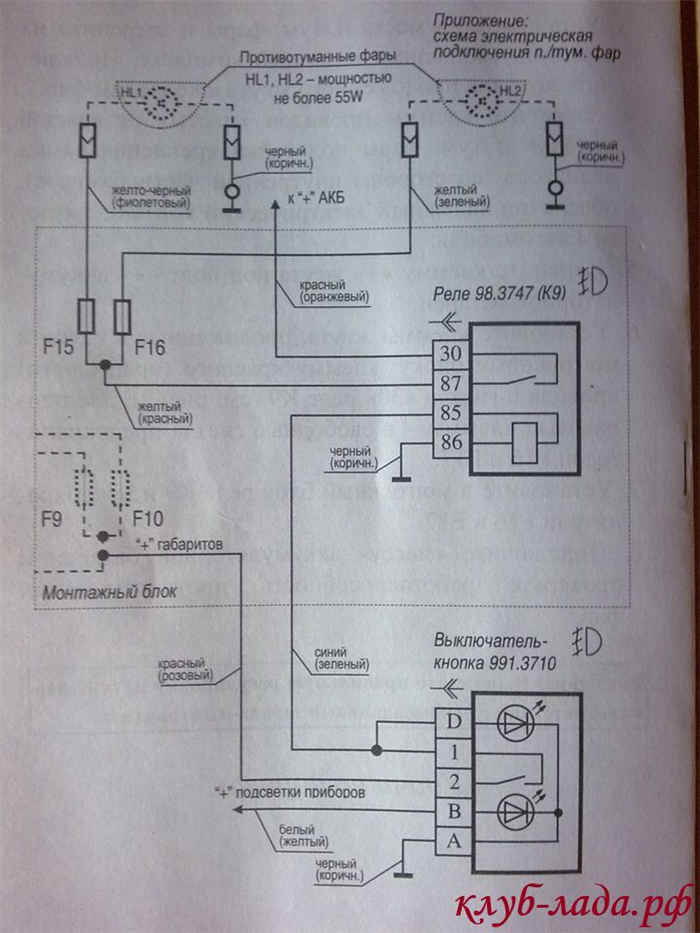

А также схема (фото слева). Схема может быть доработана (фото справа) добавлением еще одного реле, которое не позволит гореть противотуманкам после выключения зажигания.

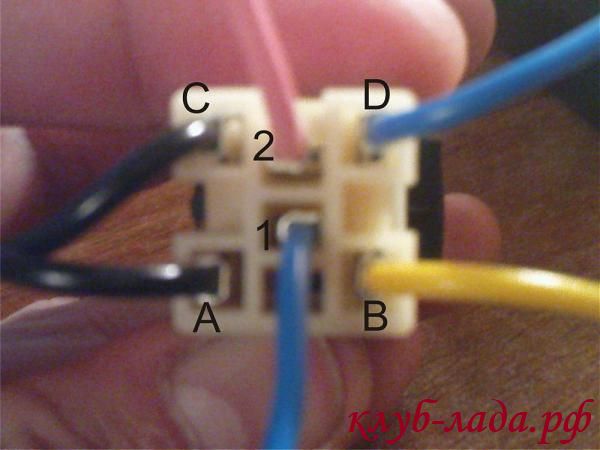

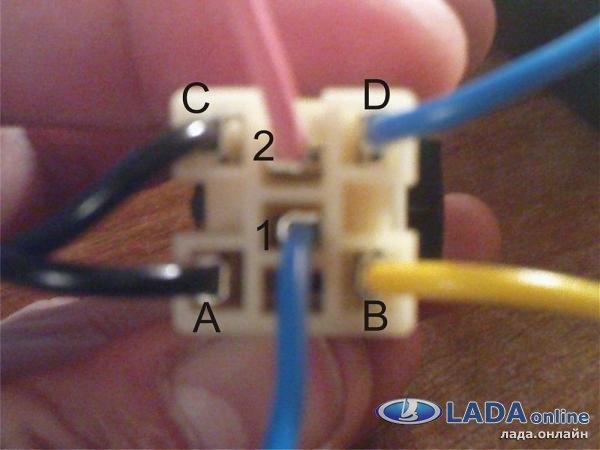

Схема подключения кнопки противотуманок:

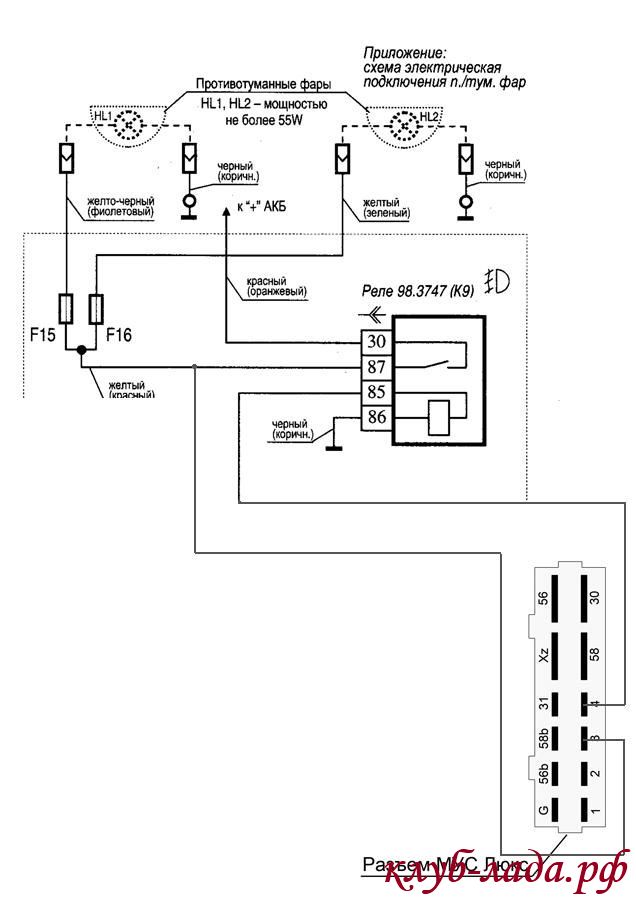

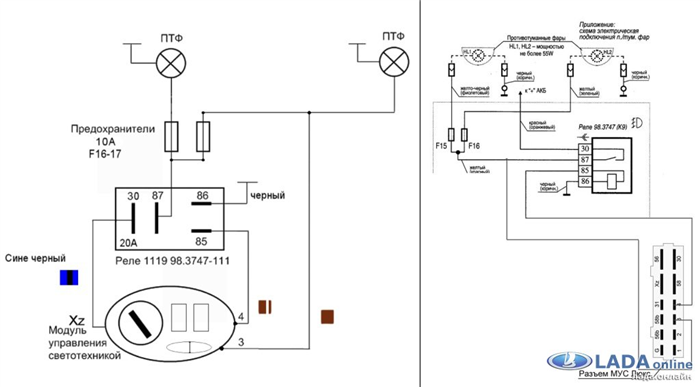

Для владельцев Лада Калина с МУС схема подключения противотуманок следующая:

Распиновка контактов МУС Лада Калина:

  • Контакт 1 — к ЗПТО
  • Контакт 2 — кнопка управления ЗПТО
  • Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
  • Контакт 4 — вывод включения реле ПТФ
  • Контакт 30 — 12в (постоянный + приходящий от АКБ)
  • Контакт 31 — Общий минус (масса).
  • Контакт 56 — К ближнему и дальнему свету фар.
  • Контакт 58 — К габаритным огням.
  • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
  • Контакт XZ — (+) от замка зажигания

Напомним, что другие фотоотчеты вы можете найти в разделе Тюнинг Лада Калина.

Установка и подключение противотуманных фар на Калину

Противотуманки Калины, какие лучше ?

Противотуманки на Калину продают разные, и различаются они не только по производителю, но по качеству изготовления, а также по комплектации. Например:

  • ПТФ Bosch с плоским стеклом, продаются только парой, качество изготовления на высоком уровне.
  • ПТФ Киржач уже с выпуклым стеклом, как линза. Можно отдельно купить фару, а не комплект целиком.
  • ПТФ Луч — аналог Bosch, только у них отсутствует клапан запотевания.
  • ПТФ ProSport — китайские противотуманные фары, качество на том же уровне.
Читать еще:  Новая лада последняя модель


Примерная цена противотуманок составляет 1500 рублей.

Установка противотуманных фар на Калину

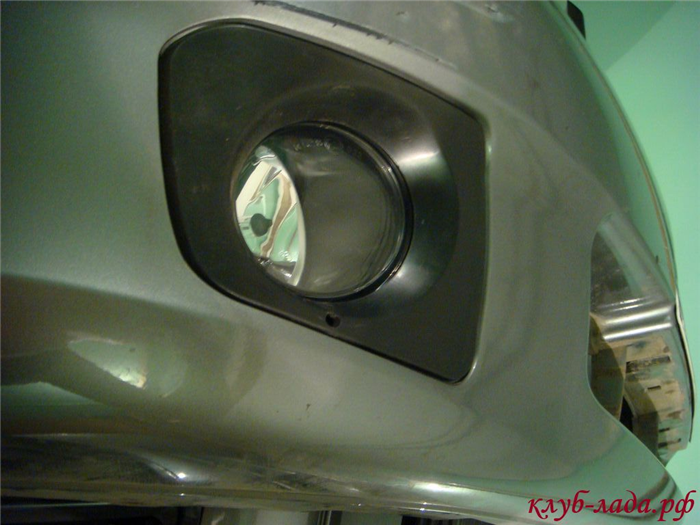

Установка ПТФ на Калину может быть выполнена без снятия бампера, достаточно будет открутить передние части подкрылков, тогда места для установки фар хватить. При желании можно снять бампер Калины и произвести установку фар в более комфортных условиях.

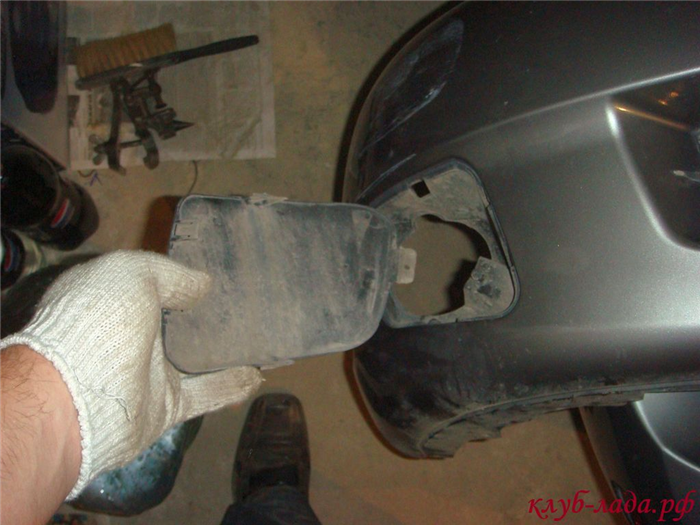

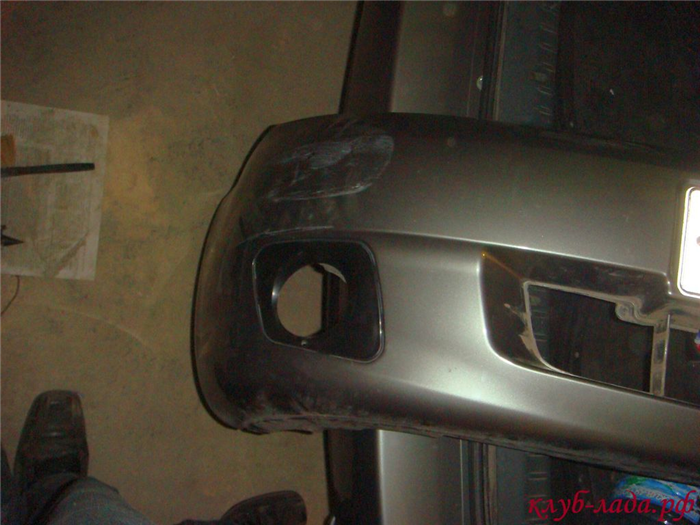

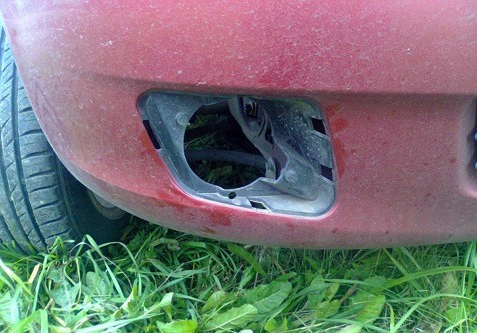

Снять заглушку противотуманок с помощью отвертки. Установить заглушки под ПТФ из комплекта (перед установкой красим), а затем закрепить сами фары на 3 самореза.

Подключение противотуманных фар на Калину

Если проводка для протувотуманок отсутствует, тогда ищите комплект проводки для ПТФ от Калины или Приоры (цена 400рублей), но учтите, что в этом комплекте не хватит длинны провода, управляющий провод от кнопки придется тянуть к реле через заглушку над педалью газа. Либо находим проводку сечением не менее 0,75кв.мм.

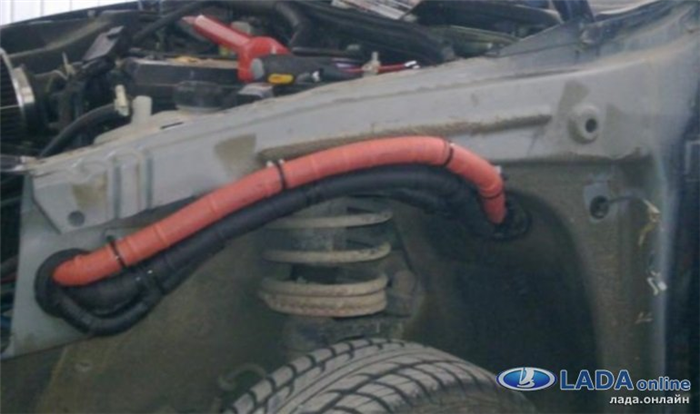

Чтобы проложить проводку фар из подкапотного пространства в салон, потребуется снять переднее левое колесо и пластиковые подкрылки (локеры). С помощью проволоки протаскиваем провода из салона, над педалью сцепления.

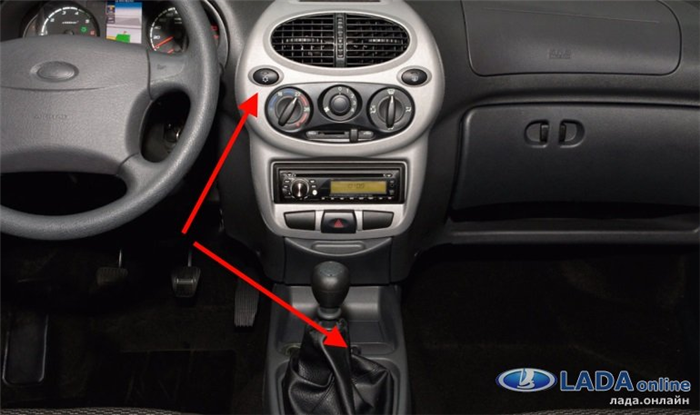

Установить кнопку ПТФ можно:

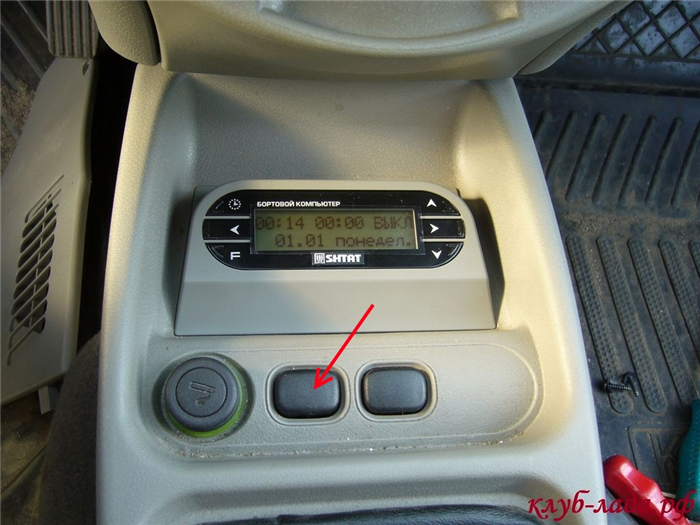

  1. В тоннель между сиденьями (как снять тоннель Калины). Тут используется кнопка ПТФ от ВАЗ 2115.

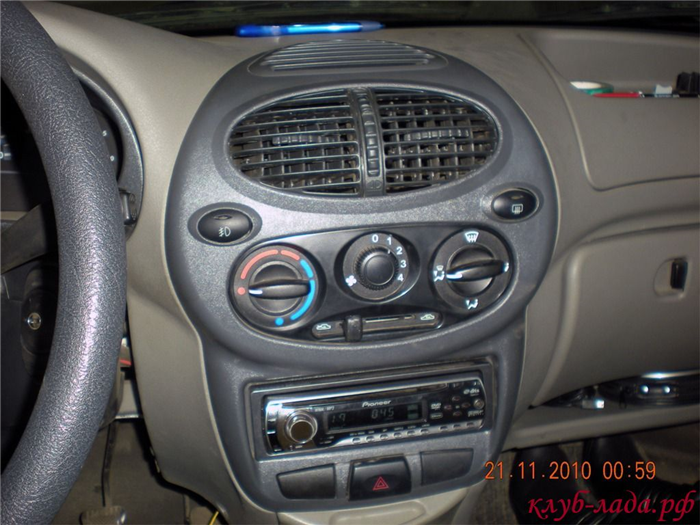

  2. На панель, если комплектация Калины без кондиционера, тогда вместо кнопки кондиционера.

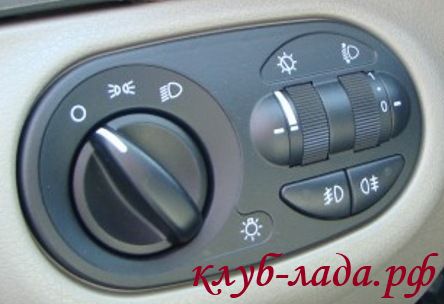

  3. В блок управления наружным освещением или по-другому модуль управления светом (МУС).

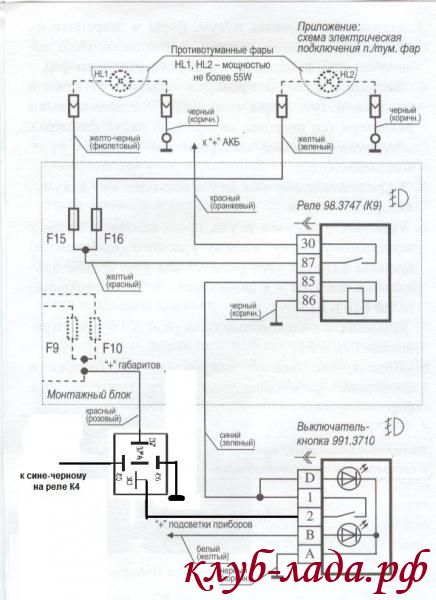

Схема противотуманных фар Калина по первому и второму варианту следующая:

Еще одно реле в последней схеме не позволит гореть ПТФ после выключения зажигания.

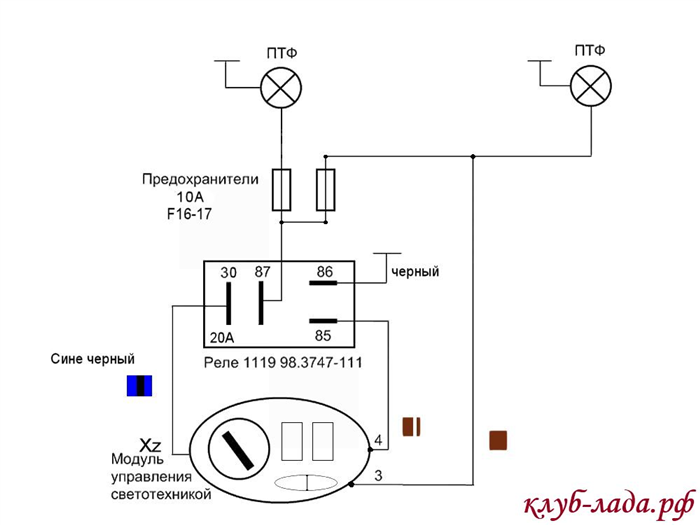

Схема противотуманок Калины по третьему способу:

Чтобы при включенном головном освещении не горели ПТФ при заглушенном моторе нужно подключить контакт №30 реле К9 («+ от АКБ») к проводу, который выходит из контакта МУС:»Xz».

Частичная распиновка контактов МУС:

  • Контакт 1 — к ЗПТО
  • Контакт 2 — кнопка управления ЗПТО
  • Контакт 3 — индикатор (светодиод) состояния ПТФ (включены или выключены);
  • Контакт 4 — вывод включения реле ПТФ
  • Контакт 30 — 12в (постоянный + приходящий от АКБ)
  • Контакт 31 — Общий минус (масса).
  • Контакт 56 — К ближнему и дальнему свету фар.
  • Контакт 58 — К габаритным огням.
  • Контакт 58b -выход (регулируемое напряжение)на подсветку ручек, кнопок и панели приборов.
  • Контакт XZ — (+) от замка зажигания

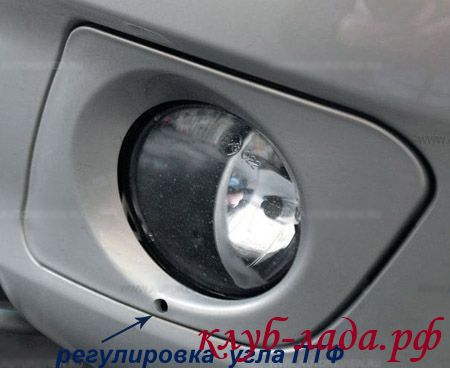

Осталось не забыть отрегулировать ПТФ (схема регулировки).

Установка и подключение противотуманных фар на Калину

В каждом автомобиле должна стоять качественная и надёжная оптика. Она не только обеспечивает видимость в тёмное время суток, но и выделяет машину на дороге для других участников движения. Кроме стандартных фар, на некоторые модели будет нелишним установить ПТФ, которые существенно улучшают видимость при плохой погоде.

Какие функции выполняют противотуманные фары и стоит ли их устанавливать на Калину

Механики и опытные автолюбители рекомендуют устанавливать ПТФ на большинство моделей отечественных автомобилей. Такие фары недорогие и ставятся достаточно легко. Они сильно выручают во время езды при густом тумане, когда видимость составляет всего несколько метров. ПТФ устанавливают ниже основной оптики, они освещают дорогу на высоте около 50 см – именно там собирается туман.

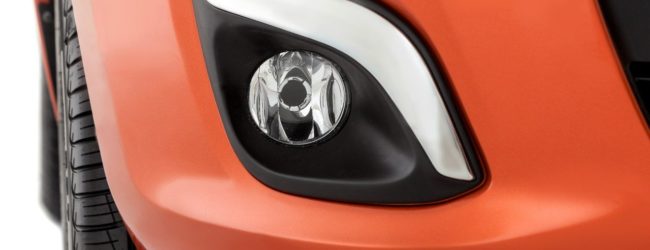

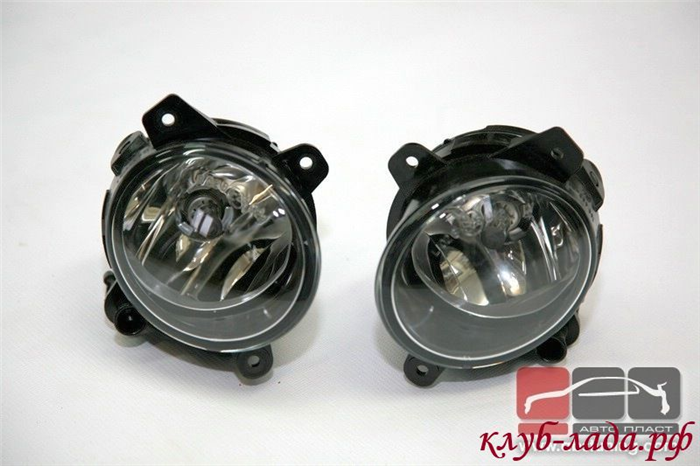

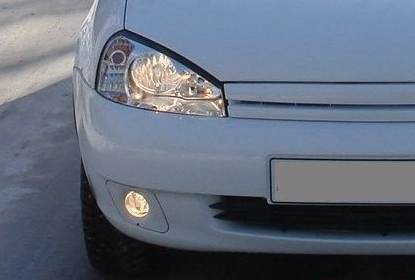

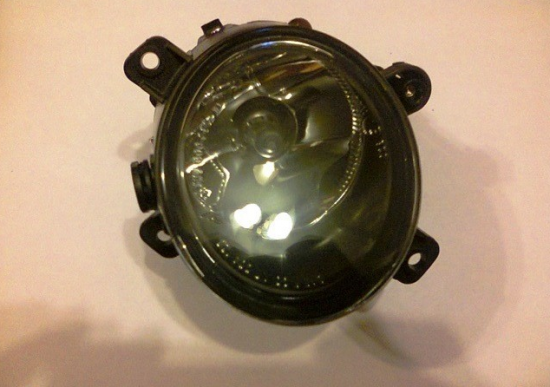

Внешний вид ПТФ на Калину

В продаже можно встретить разные комплекты противотуманных фар, которые отличаются по цене и качеству. Лучше выбирать известных производителей, так как их оптика действительно даёт хорошую видимость и имеет долгий срок службы.

Совет: Даже яркие ПТФ при условии правильной установки не будут слепить глаза других водителей, поэтому такая оптика может быть включена в любое время суток.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

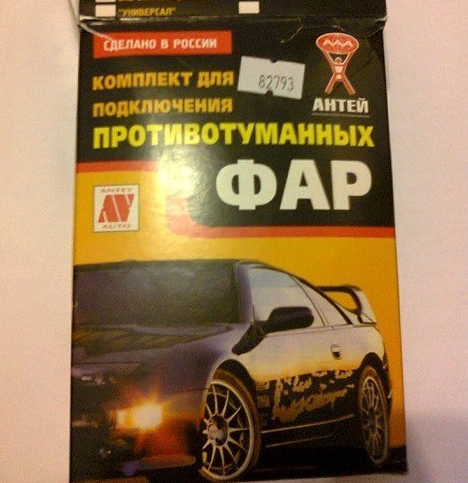

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

Поворачиваем руль вправо и снимаем щиток

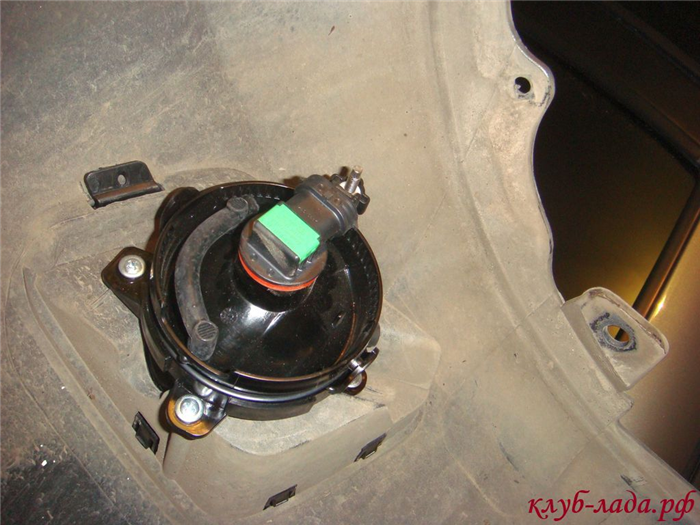

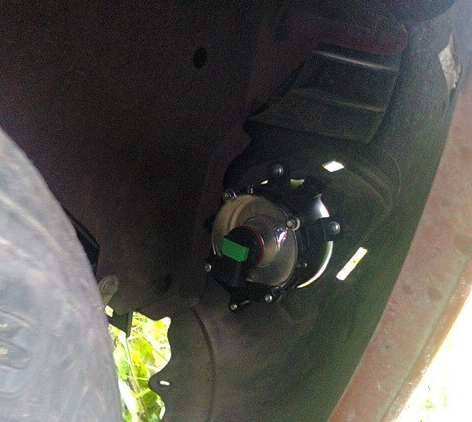

Прикрепляем фару на 3 самореза изнутри

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

Протягиваем жгут в салон и снимаем пепельницу

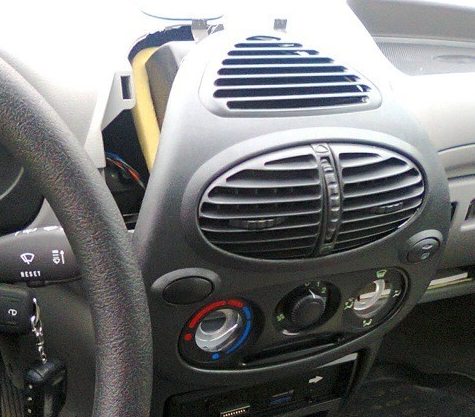

Вытягиваем ручки управления обдува

Монтируем кнопку включения ПТФ на место заглушки

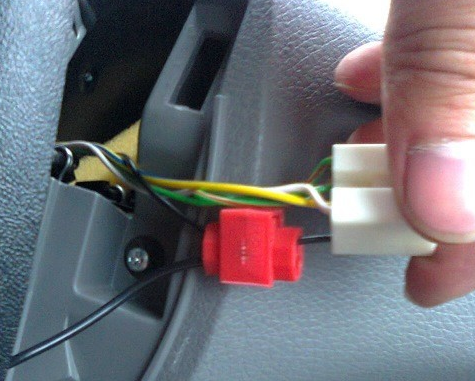

Соединяем провода с помощью коннекторов

Выдвигаем монтажный блок

Соединяем провода, используя схему подключения

Видео: Как монтировать и подключить противотуманные фары на Ладе Калине

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.

Установка и подключение противотуманных фар на Калину

В каждом автомобиле должна стоять качественная и надёжная оптика. Она не только обеспечивает видимость в тёмное время суток, но и выделяет машину на дороге для других участников движения. Кроме стандартных фар, на некоторые модели будет нелишним установить ПТФ, которые существенно улучшают видимость при плохой погоде.

Какие функции выполняют противотуманные фары и стоит ли их устанавливать на Калину

Механики и опытные автолюбители рекомендуют устанавливать ПТФ на большинство моделей отечественных автомобилей. Такие фары недорогие и ставятся достаточно легко. Они сильно выручают во время езды при густом тумане, когда видимость составляет всего несколько метров. ПТФ устанавливают ниже основной оптики, они освещают дорогу на высоте около 50 см – именно там собирается туман.

Внешний вид ПТФ на Калину

В продаже можно встретить разные комплекты противотуманных фар, которые отличаются по цене и качеству. Лучше выбирать известных производителей, так как их оптика действительно даёт хорошую видимость и имеет долгий срок службы.

Совет: Даже яркие ПТФ при условии правильной установки не будут слепить глаза других водителей, поэтому такая оптика может быть включена в любое время суток.

Что нужно для установки и подключения

Стандартные ПТФ входят в некоторые комплектации Калины, они установлены на нижнем бампере. Не всегда качество освещения стандартной оптики оптимальное – многие механики рекомендуют приобрести более качественный комплект и установить его на автомобиль. Конструкторы предусмотрели возможность замены таких фар, для ремонта не потребуется полностью снимать передний бампер.

Какие ПТФ лучше поставить

Производители предлагают разные комплекты оптики по цене и качеству. Стоит отметить наиболее подходящие варианты для Калины:

  1. Оптика Bosch имеет плоское стекло и продаётся в комплекте из 2 приборов. Имеет высокое качество сборки и долгий срок службы.
  2. Фары Киржач можно приобрести по одной – здесь используют выпуклое стекло в форме линзы.
  3. Противотуманки Луч имеют неплохое качество, но в конструкции не предусмотрен клапан запотевания.
  4. Фары ProSport, несмотря на страну-производителя Китай, имеют хорошее качество при невысокой цене.

ПТФ разных фирм производителей отличаются по цене и качеству

Совет: Стоит отметить, что отечественные производители практически не уступают по качеству изделий иностранным компаниям. Они также дают неплохую гарантию на свои приборы.

Инструменты и материалы

Кроме самой оптики? вам потребуется приобрести монтажный набор для подключения. В него входят:

  • реле;
  • включатель фар;
  • несколько проводов с разъёмами;
  • соединители;
  • саморезы;
  • инструкция со схемой установки.

Все необходимое входит в монтажный комплект для подключения ПТФ

На комплекте должна быть специальная маркировка 1119. Она означает, что все детали предназначены для установки в подготовленное место монтажного блока.

ПТФ могут продаваться с внешними рамками или без них. Перед установкой рамки необходимо покрасить под цвет кузова или приобрести уже готовые в подходящей цветовой гамме. Из инструмента понадобится стандартный гаечный ключ на 8 и хорошая отвёртка. Работы можно проводить как при установленном переднем бампере, так и при снятом.

Как установить комплект противотуманок своими руками + схема

Чтобы сэкономить время на демонтаж бампера мы покажем, как проводить замену не снимая его.

  1. При установке правой фары поворачиваем руль до предела в эту сторону – так увеличивается рабочее пространство.
  2. Снимаем передний грязезащитный щиток.

Поворачиваем руль вправо и снимаем щиток

Прикрепляем фару на 3 самореза изнутри

На этом сама установка оптики закончена. Теперь подключаем фары, используя приобретённый заранее монтажный набор.

Нюансы подключения ПТФ на Калине

Процесс подключения немного сложнее монтажа оборудования и требует внимательности при работе. Рекомендуем сразу качественно проложить все провода из подкапотного пространства в салон Лады, чтобы они не мешали и не путались под ногами.

  1. Подсоединяем жгут к правой и левой противотуманным фарам и закрепляем провод «массы» на корпус.
  2. Плюсовой провод подключаем к аккумуляторной батарее.
  3. Далее протягиваем жгут в салон через стандартное отверстие в левом крыле машины.
  4. Когда жгут протянут в салон, потребуется снять пепельницу, открутив 4 небольших болта.

Протягиваем жгут в салон и снимаем пепельницу

Вытягиваем ручки управления обдува

Монтируем кнопку включения ПТФ на место заглушки

Соединяем провода с помощью коннекторов

Выдвигаем монтажный блок

Соединяем провода, используя схему подключения

Видео: Как монтировать и подключить противотуманные фары на Ладе Калине

Правильная регулировка ПТФ

Чтобы противотуманная оптика не мешала встречным водителям, её необходимо правильно отрегулировать. Так как фары дают направленный свет перед собой, их нужно установить строго горизонтально. Проверить освещение можно, поставив авто перед ровной стеной и включив фары в вечернее время. Основной луч должен быть на уровне переднего бампера и не подниматься выше 50-60 см от земли.

Замена противотуманок на Калине своими руками не требует особых навыков и теоретических знаний. Вместе с комплектом идёт инструкция по замене со схемой подключения. Если у вас возникли трудности при соединении проводов, можно позвать на помощь знакомого электрика.
