Лада калина подключение ходовых огней

Установка ходовых огней на Ладу Калину

В этой статье мы рассмотрим такую доработку, как ходовые огни на ваз. Делать это мы будем на примере автомобиля Лада Калина.

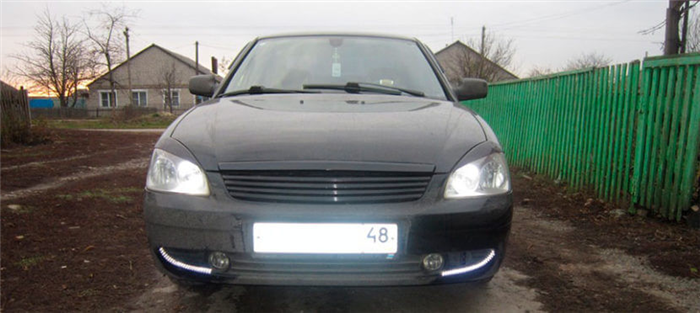

Для установки ходовых огней на Калину рис 1, нужно найти правильное место.

По правилам, дополнительные световые приборы, если не предусмотрены для них штатные места, должны устанавливаться не ближе чем за 30 см от края бампера. Идеальное место для установки ходовых огней рис 2 на Калине, это по краям нижней решетки рис 5.

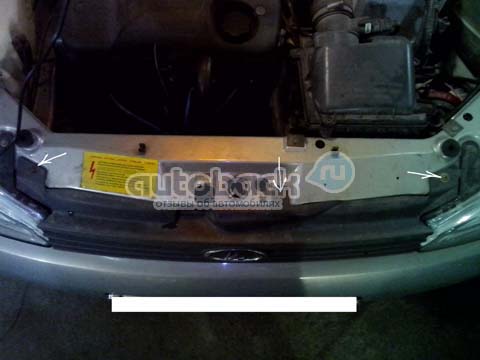

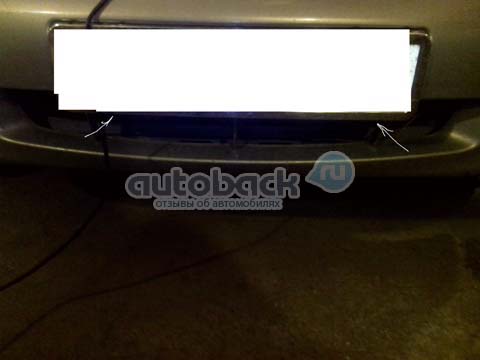

Итак, для того чтобы подготовить место для установки, нужно снять верхнюю решетку рис 3 и нижнюю рис 4.

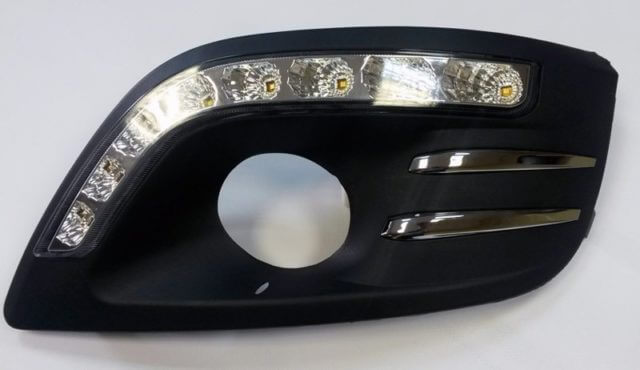

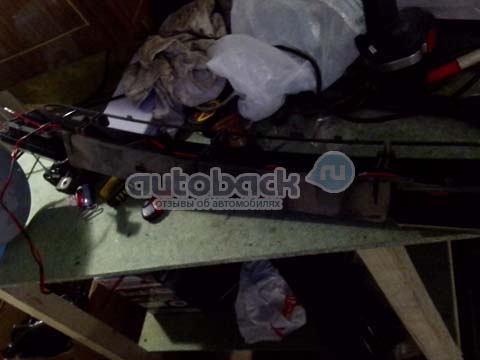

На рисунках показаны болты крепления стрелочками. После снятия нижней решетки, приступаем к установке ходовых огней рис 5 и прокладке проводки по решетке рис 7.

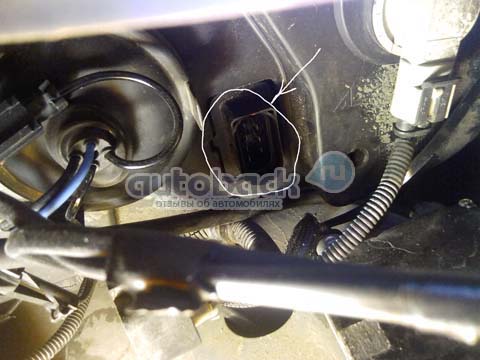

Проводка состоит из двух двухжильных кабелей, которые подключаются к габаритам рис 6, светодиоды потребляют очень мало мощности и не требуют использования дополнительных реле.

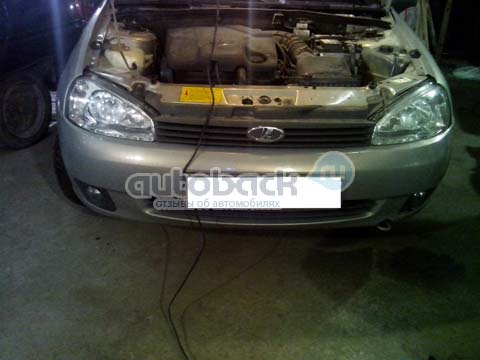

После того как установили ходовые огни на калину и провели проводку, устанавливаем нижнюю решетку на свое место рис 8 и подключаем красный провод к плюсу габаритов, а черный на массу кузова.

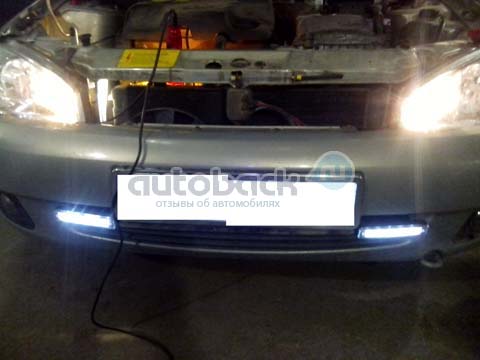

Нижнюю решетку желательно установить на свое место, но не фиксировать болтами и проверить правильность подключения рис 9.

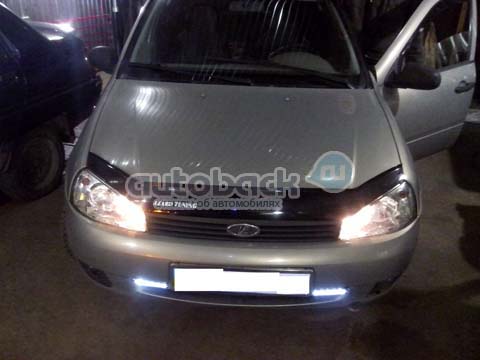

Если случайно перепутать полярность, то с ходовыми огнями ничего не будет, они просто не будут работать. После проверки, собираем все на свои места и крепим. По окончанию сборки, еще раз проверяем и пользуемся, как на первом рисунке.

Итак, дневные ходовые огни на ваз установлены. Удачи!

Лада калина подключение ходовых огней

В связи с принятием закона о том, что начиная с 20 ноября 2010 года на всех движущихся транспортных средствах должны быть включены либо дневные ходовые огни, либо ближний свет фар, либо противотуманные фары независимо от времени суток и условий видимости. А так же после 3-х предупреждений сотрудников ГИБДД (кстати штраф за не включенный свет 500р.), было принято решение установить дневные ходовые огни.

Коротко о ДХО и краткий отчёт о проделанной работе.
Дневные ходовые огни или сокращённо ДХО, появились сравнительно недавно с появлением новых моделей иномарок. ДХО не имеет отношения к габаритным огням, установка ДХО факультативна (т.е. необязательна, по желанию), но устанавливаются дневные ходовые огни с соблюдением определённых параметров.

«Государственный стандарт РФ ГОСТ Р 41.48-2004»:
6.19.1 Установка
Факультативна на автомобилях. Запрещена на прицепах.
6.19.2 Число
Два.
6.19.3 Схема монтажа
Специальных предписаний нет.

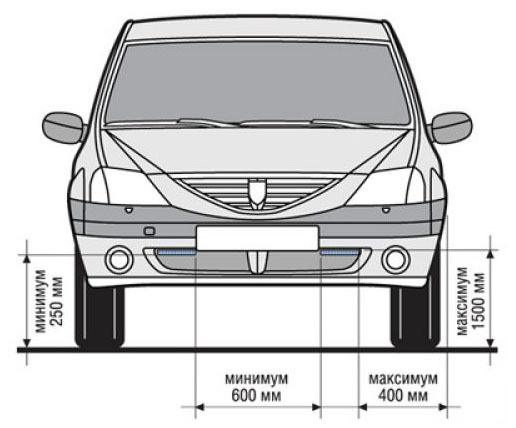

6.19.4 Размещение
6.19.4.1 По ширине — точка поверхности, видимой в направлении исходной оси, наиболее удаленная от средней продольной плоскости транспортного средства, должна находиться на расстоянии не более 400 мм от края габаритной ширины транспортного средства.
Расстояние между внутренними краями двух видимых поверхностей должно быть не менее 600 мм. Это расстояние может быть уменьшено до 400 мм, если габаритная ширина транспортного средства составляет менее 1300 мм.
6.19.4.2 По высоте — на расстоянии от 250 до 1500 мм над уровнем грунта.
6.19.4.3 По длине — на передней части транспортного средства. Это требование считают выполненным, если излучаемый свет не мешает водителю непосредственно или косвенно в результате отражения зеркалами заднего вида и другими отражающими поверхностями транспортного средства.
6.19.5 Геометрическая видимость
Горизонтальный угол бета = 20 наружу и внутрь.
Вертикальный угол альфа = 10 вверх и вниз от горизонтали.
6.19.6 Направление
Вперед.
6.19.7 Функциональная электрическая схема
В случае их установки дневные ходовые огни должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя. Должна быть обеспечена возможность приведения в действие и отключения функционирования автоматического включения дневных ходовых огней без помощи инструмента.
Дневные ходовые огни должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.
6.19.8 Контрольный сигнал
Факультативен в виде замкнутого контура.
6.19.9 Прочие предписания
Нет.

Читать еще:  Лада седан новая фото

После общения с Гуглей и дядей Яшей, появилось очень много лишней информации, всяких схем подключения и т.п. Решил посмотреть схему подключения, которая шла с ходовыми огнями и взяв в руки схему своего автомобиля, всё стало понятно и просто. Как устанавливать ДХО непосредственно на автомобиль дело индивидуальное, так как моделей ходовых огней много и крепления у них разные.
А вот с подключением, сделать нужно было так:
1. При включении зажигания, ДХО должны включиться, при выключении выключиться.
2. Должны гореть вместе с включёнными габаритными огнями.
3. При включении ближнего или дальнего света фар, должны отключиться (для ДХО с тремя проводами).

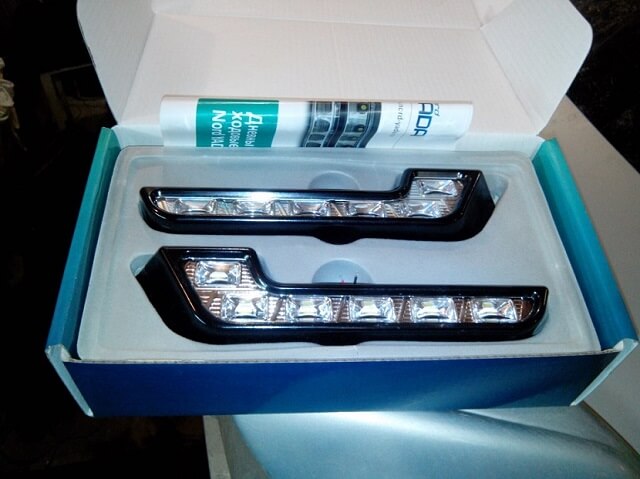

Да, ДХО бывают с 2-мя и с 3-мя проводами. С 2-мя понятно +(красный) и –(чёрный), а вот третий провод (обычно он белый) служит для отключения ходовых огней при подаче на него напряжения.

Подключение ДХО к автомобилю Lada Калина.

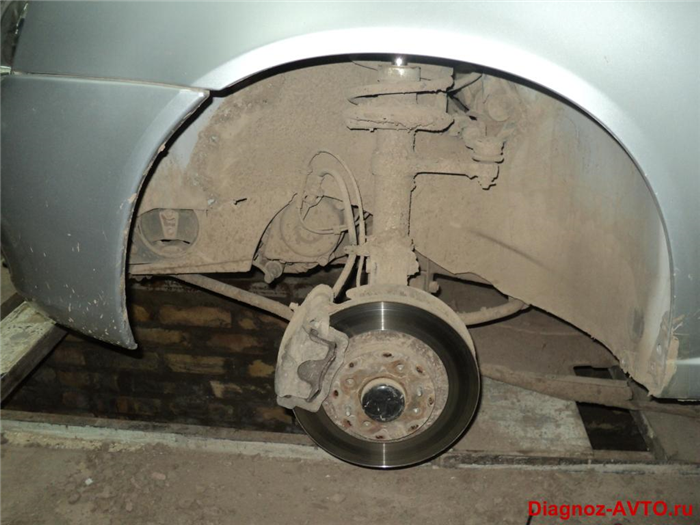

После того как я снял аккумулятор и воздухан, стало ясно, что проводку в салон просто так не просунешь и придётся снимать левую подкрылку.

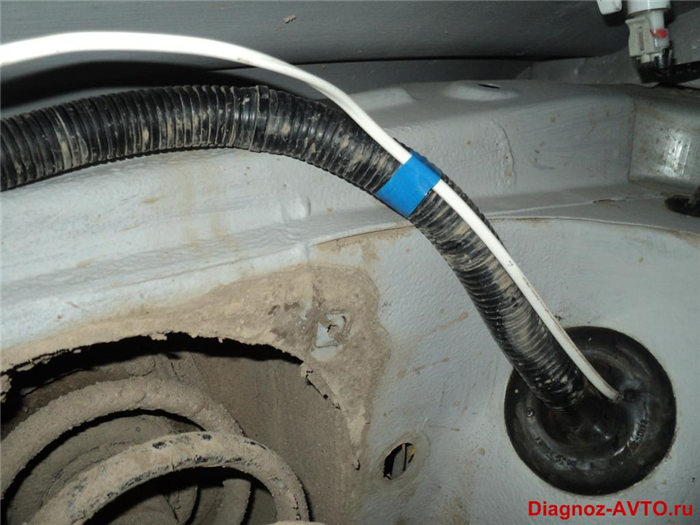

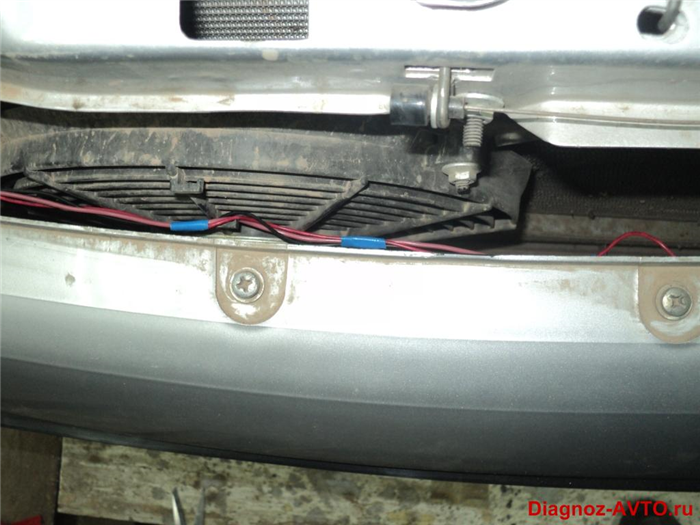

После чего рядом со жгутом был проведён двужильный провод для дневных ходовых огней.


И так провод в салоне.

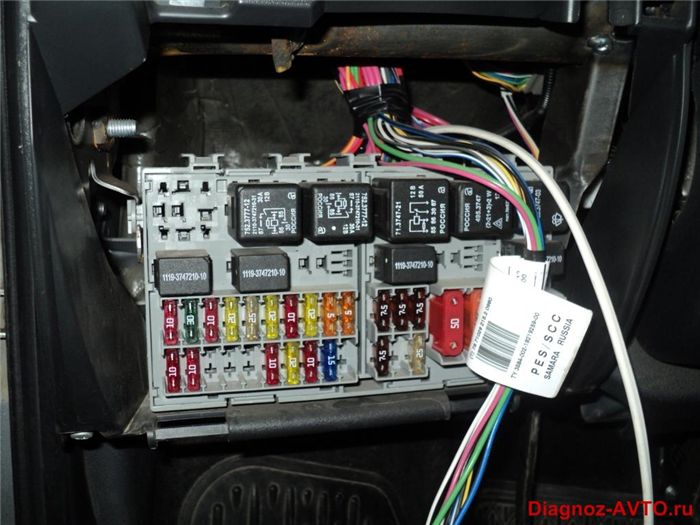

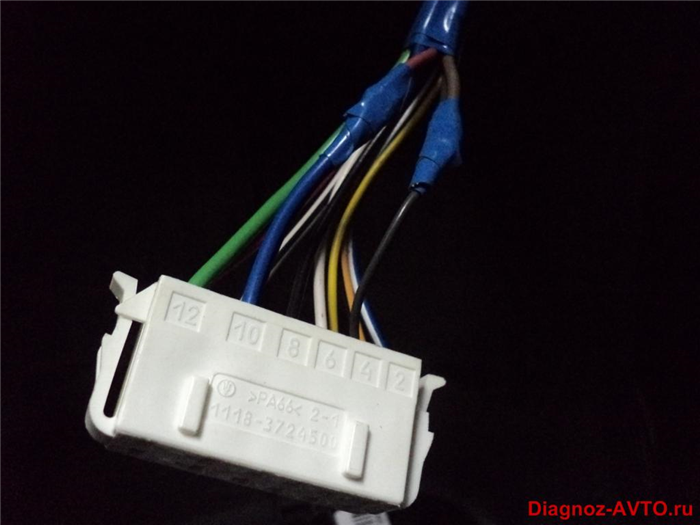

Теперь нужно подключить провода к колодке блока управления внешним светом. Для этого соединяем +(красный) с (толстым синим с чёрной полосой) проводом. Этот провод будет подавать напряжение при включении зажигания. А белый (если он имеется) к серому, он будет отвечать за отключение ДХО при включении ближнего или дальнего света фар. Места соединения нужно пропаять и тщательно заизолировать.


Снимаем радиаторную решётку и соединяем провода непосредственно с ходовыми огнями, соединять лучше разъёмами, что бы в дальнейшем не возникало проблем со снятием бампера.

Читать еще:  Тюнинг детали лада гранта


Хорошо если есть возможность уложить проводку в автомобильную гофру, но увы у меня её нет.

Комментарии

Комментарии доступны только авторизированным пользователям.

Про дневные ходовые огни автомобилей Лада

Дневные ходовые огни (ДХО) предназначены для улучшения видимости автомобиля спереди в светлое время суток. На современных автомобилях, например, на Лада Гранта, Калина, XRAY ДХО устанавливаются с завода. Другие модели Лада Приора, Веста, Ларгус или Нива ДХО не имеют, но их можно установить самостоятельно..

Требования к ДХО по ГОСТу

Функциональная электрическая схема:

  • ДХО должны включаться автоматически, когда приведен в положение «включено» орган управления запуском/остановом двигателя.
  • Должна быть возможность приведения в действие и отключения функционирования автоматического включения ДХО без помощи инструмента.
  • ДХО должны выключаться автоматически, когда включаются головные фары, за исключением тех случаев, когда головные фары включаются на короткий промежуток времени для сигнализации участникам движения.

Излучатели ДХО должны занимать площадь не менее 40 см и излучать свет силой от 400 до 800 кд. Причем свет должен быть белого цвета, количество излучателей — 2 шт.

Самостоятельная установка ДХО рассматривается, как внесение изменения в конструкцию автомобиля. Если автомобиль не оборудован ДХО, то вместо них в дневное время следует использовать либо ближний свет фар, либо противотуманные фары.

Установка ДХО

Монтаж дневных ходовых огней в каждом случае индивидуален и зависит от множества факторов. Например, от марки автомобиля, места размещения огней, креплений или модели ДХО. Но во всех случаях следует придерживаться требований.

Подключение ДХО

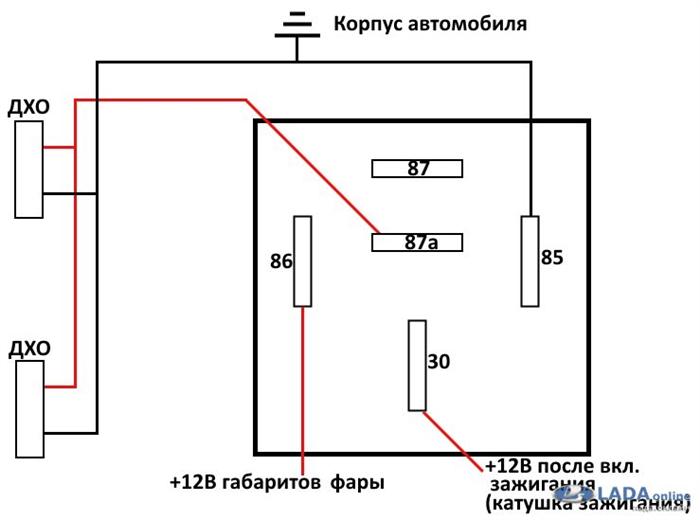

Как подключить дневные ходовые огни, чтобы они удовлетворяли требования ГОСТ? Таких способов подключения множество. Мы решили опубликовать самый простой из них, где используется только одно 5 контактное реле. Общая схема подключения ДХО следующая:

Стоит отметить, что используя точки подключения из схемы, все соединения производятся в моторном отсеке, прокладывать провода в салон автомобиля не обязательно. Могут также пригодится схемы электрооборудования (Лада Приора, Лада Калина, Лада Гранта, Лада Ларгус)

В результате режим работы ДХО будет следующим:

  1. После включения зажигания ДХО зажигаются. Продолжают гореть и после запуска двигателя.
  2. После включения габаритов — ДХО отключаются.
  3. После переключения на ближний свет — ДХО также отключены.
  4. Если выключить ближний свет и габариты — ДХО автоматически зажигаются.
  5. Глушим машину и вытаскиваем ключ из зажигания — ДХО гаснут.

Напомним, самый простой способ тюнинга фар — установить реснички.

Установка дневных ходовых огней на Калину

Дневные ходовые огни на «Калину» не теряют популярности ввиду требования к автомобилям, где прописано, что даже днем авто по российским дорогам должны ездить с включенными противотуманками, дневным светом или ДХО. Такое нововведение производители этой оптики не упустили. Сегодня на рынке появилось большое разнообразие осветительных приборов, которые вписывают в государственные стандарты и одновременно придают транспортному средству презентабельный вид.

Читать еще:  Лада х рей отзывы владельцев

ходовые огни на Ладу Калину

Правила выбора

Когда вы выбираете ходовые огни на «Калину», придерживайтесь нескольких правил:

  • обратите внимание, что на них обязательно должна присутствовать маркировка, регламентирующая применение огней на территории России;
  • на оптике должен быть нанесен код страны, которая ее изготовила, в соответствии с нормами ЕС;
  • выбирайте только продукцию с отражателями и сертификацией;
  • все обозначения должны ясно виднеться и не располагаться на видных зонах, где они подвергаются воздействиям внешней среды;
  • пусть вас не манит низкая цена. Скорее всего, такие дневные ходовые огни на «Ладу» не прослужат вам долго, и при следующем техосмотре их забракуют.

Вышеописанным критериям удовлетворяет продукция от Osram, Hella или Philips. Ходовые огни на «Калину» стоят от 2 до 15 тысяч рублей. Цена зависит от ряда их характеристик, комплектации и фирмы. Для изучения форм и яркости ДХО перед покупкой просмотрите фото оптики на автомобиле.

Несмотря на возможность воспользоваться услугами специалистов при монтаже оптики, в продаже есть и комплекты, благодаря которым вы сможете установить ходовые огни на авто своими руками. Туда входят:

При выборе следует внимательно ознакомиться с маркировкой на светильниках

  • скобы для крепежа;
  • кабель;
  • разъем соединителя;
  • крепежи: гайки, болты;
  • комплект лампочек для освещения.

Дополнительная комплектация предусматривает наличие приспособления, которое обеспечивает активацию и деактивацию ходовых огней на «Калине» во время начала работы и остановки двигателя.

Каждый комплект снабжен инструкцией по подсоединению, но оптика, предназначенная изначально для машин иностранного производства, может потребовать адаптации к отечественному автомобилю.

Особенности монтажа осветительных приборов

Дневные ходовые огни «Лада Калина» устанавливаются согласно ГОСТу по следующим правилам:

  • на расстоянии между внутренними частями приборов не меньше 0,6 м. При размерах машины по ширине меньше 1,3 м допустимо расстояние 0,4 см;
  • на расстоянии внешней части осветительных приспособлений от габаритных краев до 40 см;
  • на высоте до 1,5 м. При этом минимум от дорожного покрытия должен составлять 25 см;
  • в передней части отсека для мотора.

Правильным считается тот монтаж ДХО Philips Led Daylight 9 или другой подходящей оптики, когда у авто, которое едет впереди, отражающийся в зеркалах свет не препятствует видимости водителю.

Допускается отклонение по горизонтали — 20 градусов и по вертикали — до 10 градусов.

Помимо правил установки блока управления дневными ходовыми огнями, государственные требования регламентируют их яркость и площадь освещения дорожного покрытия. Именно по этим параметрам, как правило, самодельные устройства или оптика для других моделей авто не подходят.
