Предписание по решению проблем с вентилятором охлаждения двигателя Лада Ларгус

В апреле 2016 года было подписано предписание, на основании которого АвтоВАЗ может отозвать из эксплуатации почти 7000 автомобилей Лада Ларгус. Мероприятие проводится в целях безусловной защиты потребителей от возможного несоответствия в работе вентилятора охлаждения двигателя автомобилей Лада Ларгус.

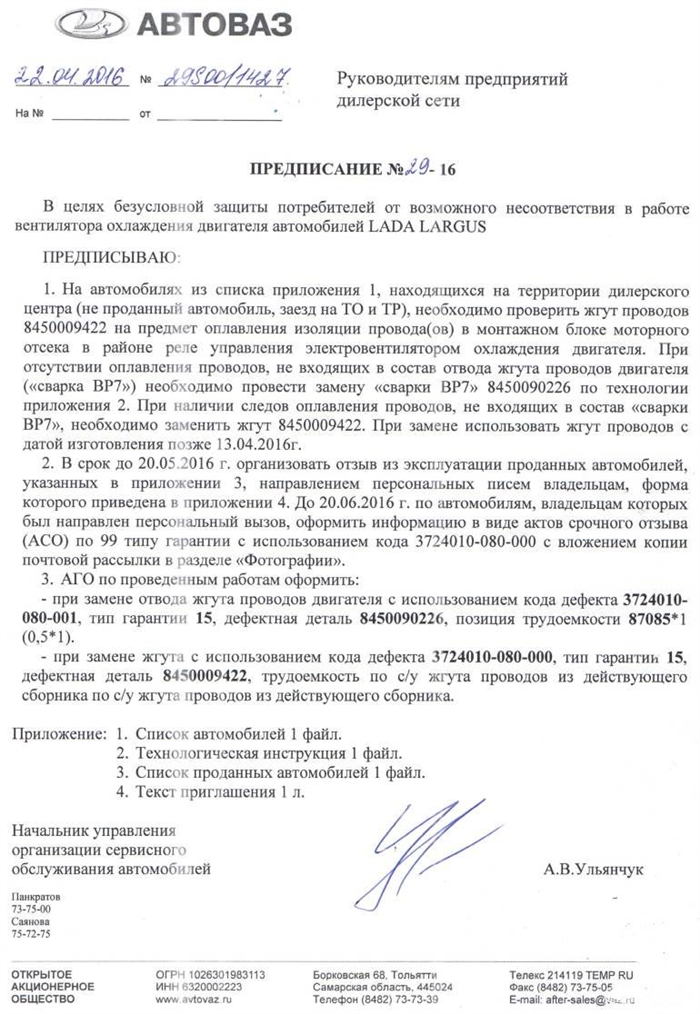

Предписание АвтоВАЗа №29-16

Приложение 1 и 3 в архиве ( Чтобы скачать файлы нужно авторизироваться на сайте ), пароль: лада.онлайн

Доработка жгута двигателя K4M

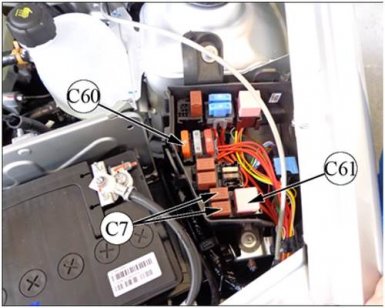

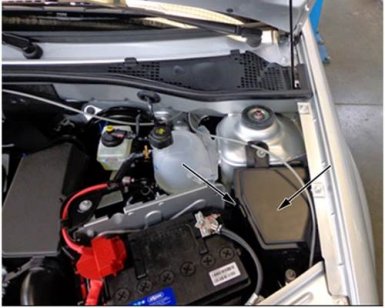

Отсоединить клемму «массы» от аккумулятор. Открыть крышки монтажного блока и извлечь из него разъёмы С61 ,С7, С60.

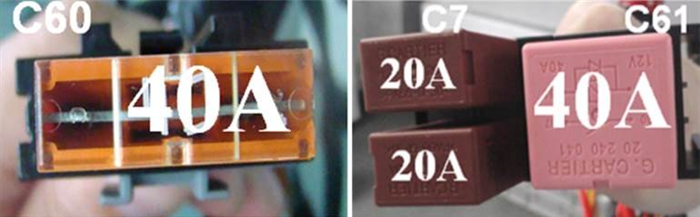

Извлечь предохранители и реле из разъёмов С61 ,С7, С60.

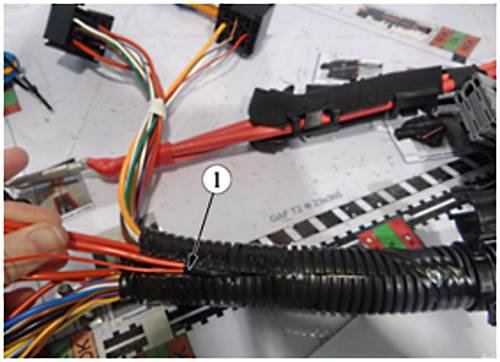

Вскрыть гофру в узле F в сторону узла Е на 10 см с помощью ножа. После вскрытия гофры проверить провода на наличие повреждений.

Извлечь отвод жгута проводов ВР7.

В кассете С60 открыть серый спейсер, отодвинув его в сторону проводов с помощью экстрактора.

Извлечь провод 21496 из разъёма C60 (гнездо S) с помощью экстрактора.

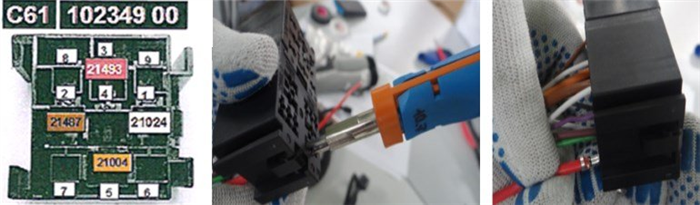

Извлечь провода 21493 из разъёма С61 (гнездо 3) с помощью экстракторов. Установить экстрактор в гнездо кассеты со стороны фиксирующего усика. Извлечь из кассеты провод с наконечником.

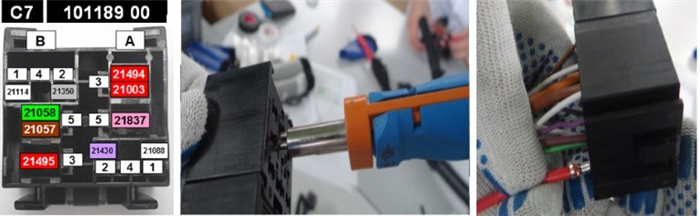

Извлечь провода 21494 и 21495 из разъёма С7 (гнездо A3,B3) с помощью экстракторов. Установить экстрактор в гнездо кассеты со стороны фиксирующего усика. Извлечь из кассеты провод с наконечником.

Установить провода новой сварки BP7 в разъёмы C60 (гнездо S), С7 (гнездо A3, B3), С6 1 (гнездо 3). Установить новый отвод (реф.№ 8450090226) под гофрированную трубку. Нанести изоляцию на провода в зоне начала гофрированной трубки с помощью липкой ленты и сформировать узел (лента липкая типа PVC 19X33M BK). Обмотать место вскрытия гофрированной трубки липкой лентой методом спиральной обмотки (лента липкая типа PVC 19X33M BK). Установить в обратном порядке предохранители и реле. Произвести визуальный контроль по установке наконечников в посадочные места гнёзд разъёмов C60 (гнездо S), С7 (гнездо A3, B3), С61 (гнездо 3).

Напомним, другая недоработка конструкции связана с креплением бачка омывателя. Доработайте свой Ларгус с нашим сайтом!

Холодный двигатель, а вентилятор радиатора работает!

MPV II (LW). Навесное оборудование, датчики. Клуб любителей микроавтобусов и минивэнов

MPV II (LW). Навесное оборудование, датчики ⇒ Холодный двигатель, а вентилятор радиатора работает!

• Перейти на страницу:

Сообщение АНДРЕЙ АЛЕКСЕЕВИЧ » 02 ноя 2006, 09:44

Сообщение КонстантинMPV » 02 ноя 2006, 10:09

Сообщение АНДРЕЙ АЛЕКСЕЕВИЧ » 02 ноя 2006, 11:11

Сообщение КонстантинMPV » 02 ноя 2006, 12:25

Сообщение Infinity » 02 ноя 2006, 12:44

Сообщение Hant » 02 ноя 2006, 13:00

Сообщение АНДРЕЙ АЛЕКСЕЕВИЧ » 02 ноя 2006, 13:33

Спасибо всем!
Вопрос где этот датчик который включает вентилятор! Конкретно!
Думаю система не завоздушена. Потому как лично заменил всю трубопроводящую сеть до дальней печки и поставил туда краник (родная сгнила еще в канаде наверно, трубки были поедены, как молью валенок, кстати так же был поеден трубоповод кондея, игольчатая сквозная корозия) . Заливая/меняя ОЖ воздух удаляю на 100 %.
Думаю после диагностики отпишу по траболу и его ремонтно пригодности.

Да еще что подумал, это конечно не в эту тему(не хочу делать новую тему), но думаю будет полезен мой вариант увелечения клиренса сзади:
Взял острый ножик. нашел на обочине трассы покрышку от большой машины типа Скании, и из боковины вырезал два куска резины 150 на 150 мм, они в толщине наверно 20 мм.
Подложил их под пружины сзади. Кузов в арке колеса по тношению к земле поднялся на 3см 2 мм без нагрузки. со стороны обвес имеет острый угол, т. е. расстояние в начале переда, меньше чем в конце зада. Визуально очень симпатично! Но и покрышки есно у меня 215/65-16.

Лада ларгус постоянно работает вентилятор

Включается вентилятор охлаждения на холодном двигателе: основные причины и решение проблемы

Как известно, различные неисправности системы охлаждения двигателя не позволяют мотору выйти на оптимальный температурный режим. Двигатель может перегреваться, что чревато его быстрой поломкой, или же оставаться холодным, то есть не выходить на рабочую температуру.

В современных автомобилях используется комбинированная система охлаждения ДВС: жидкостное и воздушное охлаждение. По жидкостным следует понимать циркуляцию тосола или антифриза по специальным каналам в блоке цилиндров и головке блока цилиндров двигателя.

Охлаждающая жидкость циркулирует благодаря насосу (помпе). Для дополнительного охлаждения ОЖ также может циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через радиатор.

Воздушное охлаждение реализовано при помощи вентилятора, который удаляет излишки тепла посредством подачи потока воздуха в подкапотное пространство для обдува мотора. Указанный вентилятор задействуется в том случае, когда нагрев агрегата достаточно высокий.
Однако достаточно часто водители сталкиваются с вопросом, почему включается вентилятор охлаждения на холодном двигателе, вентилятор двигателя срабатывает зимой или крутится постоянно. В этой статье мы поговорим о том, по каким причинам происходит срабатывание вентилятора охлаждения на холодном двигателе, не выключается вентилятор охлаждения двигателя или указанный вентилятор работает некорректно.

Вентилятор работает на холодном моторе: причины, диагностика, ремонт

Начнем с того, что указанная проблема может четко указывать как на неисправности жидкостной системы охлаждения, так и на неполадки самого вентилятора. В любом случае, речь идет о поломке, которую нельзя игнорировать, так как значительно повышается риск перегрева ДВС.

Для лучшего понимания необходимо поверхностно рассмотреть принцип срабатывания вентилятора на большинстве современных авто. Обдув включается посредством специального датчика, который расположен в нижней части радиатора. Также на многих авто используется отдельный блок управления вентилятором охлаждения двигателя. Еще встречаются модели, в которых за включение вентилятора отвечает сам ЭБУ, однако такая конструкция используется редко.

Итак, после нагрева охлаждающей жидкости до температуры, в среднем, около 100 градусов по Цельсию, датчик или управляющий блок замыкает электрическую цепь. После этого включается вентилятор, улучшая охлаждение мотора. Когда температура ОЖ понижается до необходимого показателя, происходит размыкание цепи и обдув прекращается.
Как видно, на холодном двигателе вентилятор работать не должен. Итак, чтобы определить, почему происходит раннее включение вентилятора, для инжекторных машин с диагностическим разъемом OBD II рекомендуется начать с компьютерной диагностики автомобиля. Дело в том, что возможность считать из ЭБУ коды ошибок позволяет точнее определить причину неисправности.

Еще отметим, что в случаях, когда блок управления фиксирует ошибки системы охлаждения, вентилятор может крутиться сразу после включения зажигания даже на холодном ДВС. Данная особенность встречается только на некоторых моделях и является, по сути, защитой от перегрева силового агрегата, так как постоянно работающий вентилятор снижает температуру.

После ремонта в этом случае также нужно будет произвести сброс ошибок. Чтобы стереть ошибку из ЭБУ, на одних моделях бывает достаточно снять клемму с аккумулятора на пару минут, в то же время на других сброс осуществляется при помощи диагностического оборудования.

Распространенные неполадки вентилятора охлаждения

Теперь давайте рассмотрим частые проблемы, которые связаны с системой охлаждения и самим вентилятором.

Прежде всего, во многих случаях происходит замыкание контактов датчика воздушной системы. В этом случае происходит срабатывание обдува сразу после включения зажигания.
В процессе диагностики на холодном датчике производится замер сопротивления на выходах при помощи мультиметра. Отклонения от нормы укажут на необходимость замены элемента.

В жидкостной системе недостаточно ОЖ. В этом случае срабатывание вентилятора происходит по причине того, что малое количество антифриза или тосола очень быстро нагревается. Другими словами, вентилятор исправен и запускается естественным образом.
Как правило, утечки или снижение уровня ОЖ в расширительном бачке являются основной причиной. Обратите внимание, антифриз является смесью концентрата и воды. Вода постепенно испаряется из системы, в результате уровень понижается. По этой причине рекомендуется периодически производить контроль и долив жидкости по специальным меткам.

Если же в системе мало ОЖ, нагрев происходит быстро. Примечательно еще и то, что реальная температура жидкости сильно отличается от температуры ДВС. Часто бывает так, что холодный мотор запустили, на приборной панели стрелка температуры еще не поднялась, а вентилятор уже срабатывает по причине слишком горячей жидкости. Для решения проблемы будет достаточно залить антифриз, убрать из системы охлаждения воздушные пробки.
Вентилятор замыкает на массу, так как провод может быть недостаточно надежно прикручен, произошло разрушение места контакта и т.п.
Вентилятор в этом случае может замкнуть на АКБ и работать безостановочно. В подобной ситуации нужно проверять все контакты, проводку и другие элементы. Провода должны быть надежно заизолированными и правильно соединенными.

Вышел из строя датчик вентилятора, который интегрирован в корпус термостата. Достаточно много современных машин конструктивно имеют термостат, который объединен с датчиком управления вентилятора.
Подобное решение позволяет реализовать гибкое управление системой охлаждения двигателя. Однако в случае возникновения неполадок температурного датчика в корпусе термостата вентилятор может начать работать без отключения. Дело в том, что блок управления начинает получать неверные сигналы о том, как работает термостат. В результате задействуется аварийный режим, вентилятор включается и работает постоянно.

В такой ситуации нужно проверять датчик мультиметром. В норме на холодном двигателе его сопротивление бесконечно, в других случаях показатель должен составлять 100 — 500 Ом. Отклонения в показаниях от нормы укажут на то, что датчик нужно поменять на новый или заведомо исправный.

Вышел из строя датчик температуры наружного воздуха. Такая проблема встречается на некоторых автомобилях, которые оснащены датчиками температуры окружающего воздуха. Если температура окажется выше допустимого предела, тогда указанные датчики задействуют вентилятор.
Такое решение позволяет более эффективно охлаждать силовой агрегат, особенно на автомобилях, которые имеют мощный форсированный ДВС и несколько радиаторов. На таких агрегатах вентилятор может включаться в теплое время года даже на холодном ДВС для защиты от перегрева двигателя.

После включения автомобильного кондиционера постоянно работает вентилятор. Отметим, на некоторых моделях такая работа вентилятора является нормой.
Если же говорить о неисправностях, на большинстве современных авто система охлаждения тесно связана с климатической установкой. Именно по этой причине загрязнение радиатора кондиционера может привести к тому, что вентилятор охлаждения ДВС будет работать постоянно на максимальных оборотах.
Для решения задачи может потребоваться наружная очистка радиатора кондиционера и радиатора системы охлаждения. Дело в том, что эти радиаторы стоят рядом друг с другом, между ними набивается грязь, пыль и пух. Удаление такой «шубы» позволяет нормализовать работу системы кондиционирования и охлаждения мотора, избавиться от частых включений вентилятора и повышенного шума во время его работы.

Проблемы с проводкой и электрическими контактами. Независимо от того, как реализовано управление вентилятором, частой причиной неполадок становятся контакты.
Окисление контактов или повреждение проводки, недостаточная фиксация в местах соединений и другие дефекты приводят к замыканиям, передаче неверных сигналов на блоки управления и т.п. В результате включается режим защиты от перегрева посредством постоянного вращения вентилятора и т.д.
Для того чтобы избежать подобной ситуации, опытные водители рекомендуют зачищать контакты перед наступлением зимы и лета в целях профилактики. Также активно практикуется обработка специальными смазками и защитными составами.

Итог
Как видно, сам ДВС и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, она также не является исключением и требует к себе повышенного внимания.

Перегрев двигателя пар из радиатора патрубковРекомендуем также прочитать статью о том, какие наиболее частые неисправности характерны для системы охлаждения двигателя автомобиля. Из этой статьи вы узнаете об осоновных причинах некорректной работы и возможных поломках указанной системы.
Если водитель заметил, что вентилятор охлаждения начал все время работать на максимальных оборотах или перестал своевременно выключаться, тогда следует первым делом проверить уровень антифриза, работоспособность помпы и термостата.

Также необходимо учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т.д. Не следует забывать и о том, что вентилятор может постоянно крутиться на холодном двигателе при работающем кондиционере.

Авто-помощь

Советы для автомобилистов

Не работает вентилятор охлаждения на Лада Ларгус

Система охлаждения двигателя состоит из многих компонентов и при поломке хотя бы одного из них, в большинстве случаев, выходит из строя. Но не стоит впадать в панику, при виде красной лампочки на приборной панели. Лучшим решением будет – заглушить двигатель и попробовать решить проблему своими силами. Мы познакомимся с наиболее распространенными причинами отказа вентилятора охлаждения, а также со способами их устранения.

Предохранитель

Это первое на что следует обратить внимание. Защитный элемент системы находится под капотом, в монтажном блоке. Под пластиковой крышкой расположен предохранитель с маркировкой F4(30А) – для автомобилей без кондиционера и F5(40А) с кондиционером, см. фото:

Для проверки целостности нужно извлечь элемент и осмотреть его на наличие следов подгорания. При их обнаружении следует заменить предохранитель аналогичным.

В том же блоке располагаются реле, отвечающие за включение вентилятора. На Лада Ларгус система охлаждения имеет две скорости работы вентилятора. Реле К1 отвечает за работу на максимальных оборотах “пропеллера”, а К3 за минимальные, см. фото:

Во время проверки предохранителя следует также осмотреть и релюшки. При этом их необходимо снять с посадочных мест и взглянуть с нижней стороны. Неисправное реле будет иметь темные следы нагара или оплавления. Такие детали также необходимо заменить.

Контакты

Современные колодки, соединяющие контакты проводки, имеют достаточно надежное крепление между собой. Но сами контактные пластинки имеют свойство окисляться, со временем. Поэтому нелишним будет убедиться, что все колодки соединены, а их контакты не имеют следов ржавчины или окисления. При обнаружении их следует зачистить и установить на место.

Резистор

Это нехитрое устройство установлено на корпусе вентилятора и отвечает за его малые обороты. Его поломка не так критична, как остальные, но все же при обнаружении ее следует устранить. А выявить это можно путем включения кондиционера (при наличии), при этом должен запуститься вентилятор. Если он не включился, то вероятнее всего резистор придется заменить.

Вентилятор

После диагностики резистора можно сразу же проверить сам вентилятор. Для этого нужно отсоединить колодку и подключить напрямую к АКБ. Исправное устройство должно незамедлительно включиться.

Температурный датчик

Подобные датчики ломаются довольно редко, но иногда такие неприятности все же случаются. О его неисправности подскажут следующие “симптомы”:

• Показания температуры охлаждающей жидкости на бортовом компьютере -40⁰;
• Загорится Check Engine на комбинации панели приборов;
• Нестабильная работа ДВС.

Чтобы убедиться, что проблемы именно с датчиком, придется “вооружиться” мультиметром и проверить сопротивление на контактах устройства. Полученные данные нужно сверить со специальной таблицей и на основании этого сделать выводы о необходимости замены детали.

Блок управления

Электронный блок управления (ЭБУ) также может стать причиной отказа вентилятора. Но самостоятельно диагностировать его, без использования дорогостоящего оборудования, не представляется возможным. Поэтому если вышеперечисленные советы не помогли, лучше обратиться на СТО, для полной диагностики неисправности и ее устранения.
