Обогрев руля лада веста

Комплект для установки обогрева руля Лада Веста

Появился отличный комплект для самостоятельной установки подогрева руля на автомобиль Лада Веста. С помощью инструкции Вы сможете своими силами установить в своей автомобиль дополнительную полезную функцию.
В холодное время года отлично порадует Вас подогрев руля.

В комплекте :
1. Нагревательная лента (5 метров, ширина 15 мм);
2. Необходимое кол-во листовой меди для подключения ленты;
3. Термодачтик в компактном корпусе на 45 градусов.
4. Плата с кнопкой на руль.
5. Плата управления обогревом

Немного о самом комплекте :

Плата управления обогревом руля обладает логикой управления с несколькими функциями:
— «Память положения» или т.н. фиксируемая кнопка, если нагрузка была включена при глушении авто, то плата после включения зажигания сама ее включит, не потребуется нажимать кнопку в блоке, как в случае с импульсным реле, которое размыкает цепь при глушении авто и не включает нагрузку при повторном запуске. Функция не отключаемая;
— Функция задержки включения на установленный период времени (по умолчанию 10 секунд). После включения зажигания, для того чтобы не нагружать электрику при запуске двигателя, особенно зимой — плата включит нагрузку не сразу, а с небольшой задержкой, зашитой в прошивку. Время задержки включения определяется вами при заказе платы и зашивается в прошивку 1 раз и не может быть изменено самостоятельно в дальнейшем. Отсчет начинается с подачи плюса на клемму Б. Во время отсчета задержки включения плата команды на включение и выключение нагрузок воспринимает;
— Функция автовыключения. По умолчанию таймер установлен на 10 минут, по истечению которых плата отключает нагрузку. Автовыключение сработает и при автовключении и включении с кнопки. Отключить и включить обогрев вы можете в любой момент с кнопки в любом случае. Время таймера включения определяется вами при заказе платы и зашивается в прошивку 1 раз и не может быть изменено самостоятельно в дальнейшем;
— Автовключение по температуре. По умолчанию значение температуры автовключения равно 0°С. При условии, что температура окажется ниже установленной в прошивке, после подачи питания и отсчета задержки произойдет включение обогрева на установленный промежуток времени равный таймеру автовыключения. Следует учитывать что поскольку место установки платы находиться внутри руля, то и температуру датчик показывает внутри руля и сам датчик имеет погрешность ±2-3°С.

Самая простая установка руля с подогревом Lada Vesta и Lada XRAY

На некоторых комплектациях Lada Vesta и Lada XRAY есть штатный подогрев рулевого колеса. Владельцы автомобилей без этой теплой опции могут установить рулевое колесо с обогревом своими руками. Расскажем про самый простой и доступный способ такой доработки.

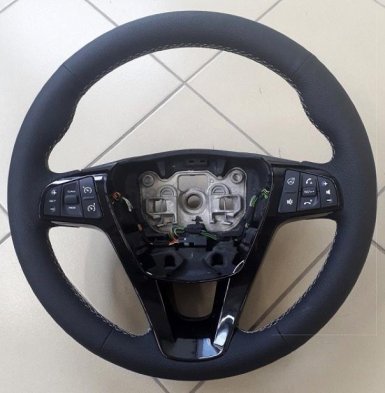

Компания CMGAISD представила руль с подогревом собственной разработки. Главное преимущество именно этого рулевого колеса в том, что поставить его может любой, даже не подготовленный человек. Элементарная установка и подключение к штатному разъему (без вмешательства в проводку автомобиля). При этом кнопка включения обогрева штатная — на руле.

  • Материал обшивки руля: натуральная кожа (никаких дешевых подделок!).
  • Мощность нагревательного элемента: 42 W. (новая технология сборки).
  • Ручной режим термостата по кнопке.
  • Время разогрева до тёплого состояния:

5 мин. (далее идёт термостатирование).
Время до срабатывания реле термостата:

15 минут (продолжается поддержание температуры).

  • Режим автоматического ВКЛючения при температуре ниже +10°С (не требуется никаких нажатий).
  • Режим автоматического ВЫКЛючения при температуре +40°С (последующие включения после остывания на 5-10°С).
  • Базовая накладка в комплекте серая. Чёрная глянцевая накладка +1000 ₽.
  • Совместимость руля с MMC CMGAISD или любой другой Android-магнитолой. Не требуют замены переходника, и на 100% совместимы со штатной ММС
  • Подключение разъёма в разъём без снятия магнитолы и резки штатной проводки.
  • Установка: Заменить штатное рулевое колесо на руль с подогревом. Подключить к штатному разъему. Весь процесс занимает 5-10 минут. Подробности на видео:

    Цена: 11 000 рублей (цена указана с учётом обмена на ваш руль. Залог за руль в сборе 6000 р.)

    Напомним, ранее компания CMGAISD представила доработку магнитолы Android при помощи модуля CANBUS2. Это устройство позволит расширить функциональность вашей мультимедийной системы.

    Установка подогрева руля на Лада Веста комфорт

    Отличная статья с драйва .

    На комплектацию комфорт АВТОВАЗ пожалел пару проводков и пару кнопок на руль, чтобы поддержать круиз и управление музыкой. Маркетинг, так его за ногу.
    А к хорошему быстро привыкаешь — так и я, после Сайбера с установленным на нем круизом, понимал, что следующая моя машина тоже будет с этой радостью. По любому. Доплачивать за люкс не хотел из-за того, что сенсорная магнитола, литые 16 диски и подогрев лобового меня своим наличием меня только огорчали — но что-то мне подсказывало, что вкорячить на комфорт круиз будет вполне реально.

    Все оказалось не так-то просто с ним, но тема, вообще-то, про подогрев руля )) О нем я мечтал каждый раз, как садился в кресло и брался за ледяную баранку сразу после того, как сметал снег с машины практически голыми руками. Winter is coming — дай, думаю, заморочусь на новой машине, с рулём которой еще несколько лет (точнее, зим) планирую провести в обнимку.

    Итого, основные возникшие вопросы:
    0. Как снять руль. Инструкции в инете есть. Пара моментов от меня — для отщелкивания подушки я взял спицы для вязания, откусил нужную длину, напильником подровнял — важно, чтобы конец спицы был максимально плоский. Как только подушка приподнимется — дальше аккуратно с небольшим, но заметным усилием ее снимаем, чуть-чуть покачивая. Откручивая болт, который держит руль, не выкручивайте его до конца — срывая руль, можно получить по зубам, и только болт спасет.
    1. Нужна кожаная оплетка — не вопрос, в инете гуглятся заготовки как раз под руль Весты. Заказал. 2600 р.
    2. Обогревательный элемент — проволока или углеродное волокно. Решил остановиться на проволоке как более простом варианте (в итоге еще вопрос, более ли он простой…)
    3. Схема подключения. Купив улитку с проводкой под круиз, выяснил, что свободные дорожки там еще остаются, целых две. Т.е. в принципе идея с подогревом — рабочая! (В итоге подключил не через них, но об этом ниже).

    Теперь в деталях: проволока — вариантов немного, медь, нихром, тантал. Последние более прочные, сопротивление подходящее, в Питере купить реально. Купил нихромовой проволоки 0.2, 0.3, 0.34 мм, по итогам тестов оптимальным оказалась та, что 0.3 мм. 0.2 идеально скрывается под кожей, но слишком высокое удельное сопротивление — или коротки получатся, или много ниток. У 0.3 минус небольшой в том, что в местах, где натяг проволоки не очень сильный, она немного визуально проглядывает. На ощупь, считай, не заметно.

    Прикинул, что улитка вряд ли пропустит больше 2х ампер — итого, мне нужно 7 ом, т.е. мощность будет 28 ватт.

    Нихромовая проволока 0.3 мм в диаметре — это 15 Ом на метр. Если взять 4 проволоки длиной 180 см, то получится 15 * 1,8 / 4 = 6,75 Ом — как раз то, что нужно.

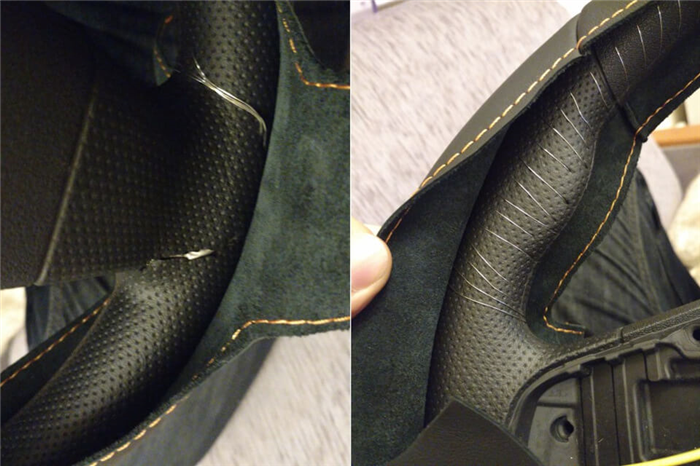

    Соединил 4 нихромовые нитки, просверлил в руле дырки, и обмотал вокруг руля.

    В руле делал небольшие прорези — чтобы проволока в них застревала и не раскручивалась, но только с одной стороны, чтобы оставить большую часть прилегать к коже — иначе очень долго будет прогреваться масса руля. Намотка только верхней половины — потому что такой мощности на весь руль не хватает.

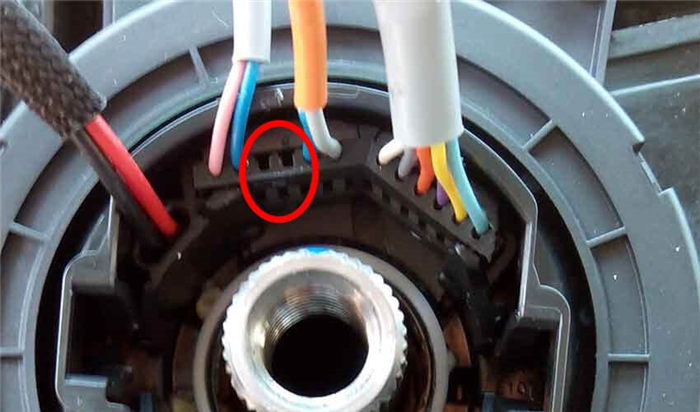

    Далее самое интересное — как подключиться. Идея с подключением через улитку мне казалась реальной, но геморройной — как разобрать контакты, чтобы вставить туда провода, я не придумал

    Напаиваться поверх — как-то не возбуждало. Да еще оставался вопрос, как с обратной стороны добавить провода во входящий в улитку разъем 4 pin (два из которых отвечают за подушку).

    В итоге, внимательно осмотрев все, скачав схемы, решил брать питание со звукового сигнала. Но так как 12 вольт там живут постоянно, пришлось что-то думать, чтобы не включалось ничего при заглушенном моторе — иначе недолго и с пустым аккумулятором остаться.

    Хорошим вариантом показалось реле времени ЭНЕРГОМАШ 361.3787 — срабатывает только при напряжении больше 13.5 вольт, отключается через 15 минут — ровно то, что доктор прописал. Массу взял с корпуса руля.

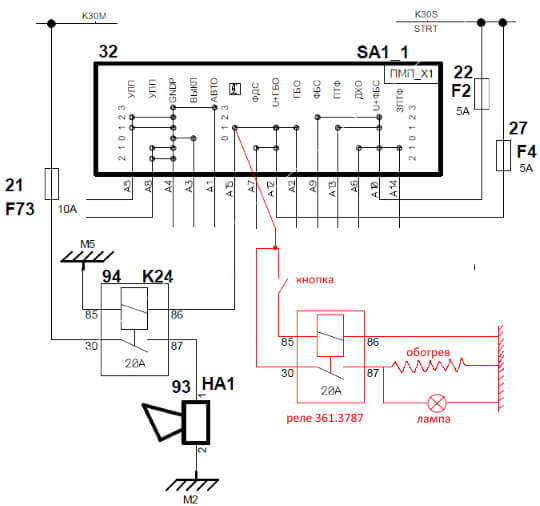

    Сообразал следующую схемку

    Тут то, что черным — вырезано мной из электросхемы для люксовой комплектации, красным — мой колхоз.
    Разъем, идущий на подрулевой переключатель, здесь по центру. На комфорте он другой, другие и предохранители, но разница для данной ситуации непринципиальна — мы подключаемся в руле.

    Чтобы реле вкорячить в руль, пришлось под него вырезать часть пенополиуретана в руле. Получилось примерно так:

    Далее, нашел в запасниках простейшую кнопку без фиксации — красненькая, примерно такая

    По-хорошему, надо было бы черную найти, более компактную — но эту видно на руле, только если смотреть сбоку, а руки уже зудели все собрать и проверить )
    Сверху руля вывел контрольную лампочку — чтобы контролировать, включен обогрев или нет.

    Итак, последний шаг — ставим руль на место, красиво укладываем провода и накрываем все подушкой.

    Пока больших холодов не было, но тест при 0 градусов прошел успешно, через 1-2 минуты руль не ледяной, через пять начинаешь греться.

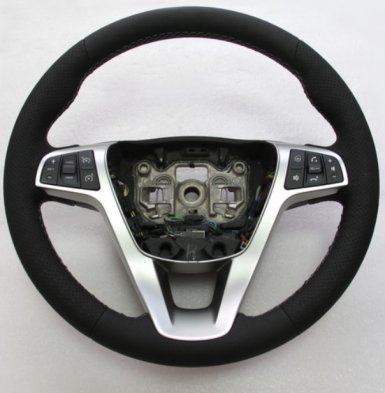

    Лайфхак: мультируль Лада Веста — функции и установка

    Мультируль на автомобиле Лада Веста обеспечивает комфортное, перемещение на автомобиле. Помимо этого, руль – это элемент салона, рычаг управления поведением автомобиля и дополнительными опциями. Мультифункциональное рулевое колесо lada vesta он же мультируль, присутствует в топовой и люкс комплектации Лада Веста. В других вариациях его возможности не выходят за рамки стандартных. Материалы для отделки не высокого качества. Но его можно подключить используя специальный переходник на мультируль.

    Размер руля: диаметр 37-39 см.

    Установка мультируля на автомобиль Лада Веста возможна, даже если не входит в заводскую комплектацию. Такая функция позволяет поставить кнопки на руль, повысить уровень безопасности во время движения, так как регулировка климат-контроля, режима работы мультимедийной системы производятся клавишами на руле. Поменять обшивочные материалы (оплетка, кожаная перетяжка, накладка — он же чехол) можно самостоятельно, если знать размер, диаметр рулевого колеса лада веста. Так же можно сделать обогрев. Функция подогрев руля на Лада Веста, особенно приятна в морозные дни зимой. После реконструкции получится многофункциональный, узел. Читайте статью до конца и овладеете всеми этими навыками ремонта!

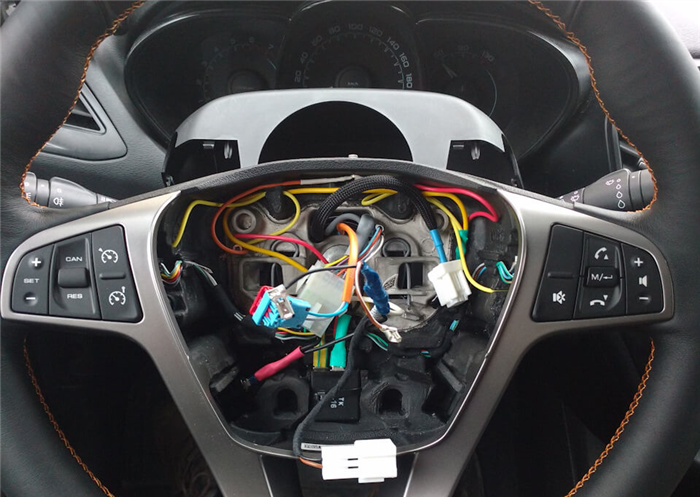

    Подключение клавиш круиз контроль

    Чтобы подключить клавиши круиз контроля, выполните алгоритм действий.

    Последовательность

    Проведите три проводка к эбу через окно над педалями (источник размещен в отсеке двигателя) и подсоединить к колодке.
    Изучите схему, по которой провода для кнопок ведутся от электронного блока. Улитка с проводами для кнопок имеет колодки, от которых провода должны вести в соответствующие колодки на электронном блоке.

    Колодка на электронном блоке

    С помощью установленных клавиш можно включить, выключить круиз-контроль, или отключить его на определенный временной интервал.

    Подключение кнопок к магнитоле

    Подключение кнопок на руле начинается с комплектации проводной системы круиз-контроля проводкой магнитолы. Подвести проводку к мультимедийному устройству в разъем синего цвета. Чтобы не ошибиться, изучите схемы подведения.

    Если в процессе эксплуатации была установлена новая магнитола, потребуется адаптер под конкретный вид аудиосистемы.

    После выполнения подключения протестируйте работоспособность новых функций. В результате правильно выполненного подключения клавиши будут подсвечивать и выбирать режимы деятельности магнитолы:

    — переключение музыкальных файлов;

    — выбор пунктов меню;

    — выбор носителя файлов;

    — мгновенное выключение громкости.

    Стоимость руля с кнопками

    Цена на модель с кнопками зависит от магазина. Большинство владельцев автомобиля лада веста приобретают изделия с клавишами в виртуальных магазинах. Заказ оформляется на артикул 8450006832. Стоимость колеблется от 5000 до 7000. Если владелец транспортного средства нуждается в подушке безопасности, цена увеличивается ещё на 1000-15000. За обшивку кожей придется выложить еще 2000-2500 руб.

    Для экономии можно использовать накладку с клавишами на стандартный руль. Такой вариант сложнее подключить, и трудно найти, так как он не популярен.

    Инструкция для люкс комплектации, в которой есть серые провода

    • По обе стороны рулевого колеса лада веста находятся отверстия. В них вставить прутья и нажать.
    • Основание подушки безопасности приподымается. Необходимо аккуратно извлечь его.
    • Аккуратно отделите провода.
    • Выкрутите центральный фиксирующий винт и без усилий потяните колесо управления к себе. Провода должны выйти через ступичную пройму.
    • При необходимости установить рулевое колесо все действия провести в обратном порядке.

    В машине руль зафиксирован плотно. Поэтому снимая его, не прилагайте усилия, аккуратно раскачивайте.

    Если подключить проводки серого цвета к рулевому разъему, можно получить доступ к управлению круиз контролем. Для управления мультимедийной системой необходимо подвести к колодке пять проводков посредством bls клемм. На обратной стороне пучка из проводков устанавливается разъем мини iso, который подключается к аудиосистеме.

    Протестируйте правильность подключения. Все клавиши должны работать, выполняя заданные функции. Если не функционирует подсветка клавиш круиз-контроля, значит, требуется перепрошивка. После проверки устанавливается подушка безопасности.

    Инструкция для других комплектаций Лада Веста где нет серых проводов

    Такой вариант подключения сложнее, так как подключение управления мультимедийным устройством проводится самостоятельно. Потребуется пучок из трех проводков и дополнительная колодка для улитки. Демонтируйте старую модель, замените на новую. От аудиосистемы протягиваются провода и подключаются к рулевому разъему. Заранее подготовленный пучок из трех проводков подводится от блока электронного управления к аудиосистеме. Вместе с проводами мультимедиа он подключается к колодке рулевого управления.

    Функции мульти руля

    • Безопасность во время движения и концентрации внимания водителя на дорожной обстановке;
    • Обеспечение комфорта;
    • Управление скоростными режимами во время движения: увеличение, сбавление скорости;
    • Управление мультимедийным устройством;
    • Управление функцией круиз-контроля.

    Установка руля на автомобиль лада веста

    Чтобы установить мультируль на автомобиль для комфорта, необходимо сначала снять старый

    Для установки потребуется:

    — новое колесо управления;

    — металлические прутья для демонтажа;

    — бита для выкручивания фиксирующих винтов;

    Как снять руль

    Снять его не трудно. Достаточно изучить последовательность мероприятий и строго их соблюдать. Главное условие – выключенное зажигание.

    Последовательность действий снятия старого руля

    • В отверстия по бокам рулевого колеса вставляем металлические прутья и нажимаем на них;
    • Основание подушки подымается, что дает возможность аккуратно достать ее;
    • После извлечения подушки есть возможность выкрутить фиксирующий центральный винт с помощью удлинителя и биты. Колесная база находится при этом в прямом положении;
    • После снятия болта без усилий потяните его к себе;
    • Проводку рулевого управления вывести сквозь центральное отверстие;
    • Извлеките предохранитель (красного цвета с правой стороны) и установите его в центр циркулирующего устройства.

    Новый мультируль лада веста устанавливается в обратной последовательности.

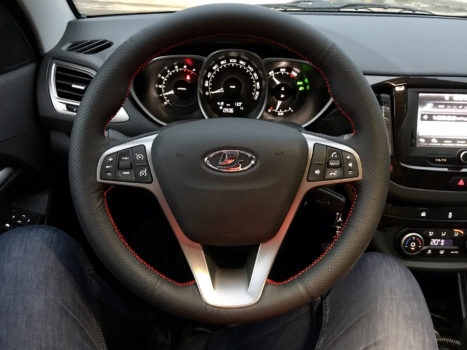

    Оплетка

    Оплетка на руль – это покрытие из высококачественной кожи. Кожаный вариант руля лада веста установлен на люкс и топовой комплектации автомобиля. Такая отделка смотрится очень элегантно, изысканно, повышает степень комфортности эксплуатации рулевого колеса. В экономичной комплектации накладка руля выполнена из более скромных материалов. Вдадельцы Весты повышают качество отделки колеса управления. Оплетку можно приобрести и поменять самому. Помимо самой отделки, комплект содержит все, что необходимо для замены: нити, клей, ножик, кожаная отделка, хомуты из пластика для фиксации, инструкция. Накладка на мульти руль лада веста подбирается по цвету и зависит от отделки салона.

    Перетяжка руля лада веста

    Перетяжку руля лада веста многие собственники автомобилей базовой комплектации выполняют своими руками. Кожаный вариант смотрится солидно.

    Чтобы установить оплетку из качественного, дорогого материала, сначала потребуется снять руль.

    Последовательность действий смотрите выше.

    • Если присутствуют клавиши управления, снимите их.
    • Оплетка прикладывается так, чтобы швы точно соответствовали друг другу.
    • Вместе с оплеткой в наборе присутствуют хомуты. Ими фиксируем положение оплетки. Пометьте положение углублений.
    • Ножиком, который находится в наборе, без усилий сделайте углубления на поверхности. Размер углубления 3-4 мм. Такая же глубина. Таких прорезей требуется несколько, чтобы убрать все края оплетки.
    • Снова сверьте совпадение стыков.
    • Клеевой состав нанесите на тыльную поверхность рулевых спиц, и в той же области на внутренней поверхности кожаной оплетки.
    • Спустя 5-10 минут склеиваем поверхности. Таким же методом соединяем все части кожаной оплетки.
    • Возьмите отрезок нити из набора длиной не более 80 см. Намотайте нить в углубление шва. Нить потребуется для скрепления нижних рулевых частей.
    • Затем требуется отрезок нити длиной 1-1.3 м. Он нужен для сшивания самого объемного участка – верхней части от одного железного прута до другого.
    • Иголкой продевайте нить в отверстия, вынимая ее на лицевую поверхность.
    • Кончики нити обожгите огнем.
    • Концы оплетки придерживайте руками, ниткой регулируйте натяжение.
    • Используйте маленькую отвертку или спицу, чтобы зафиксировать нить в каждом стежке выбранного вида шва.
    • Прошив до края второго металлического прута, зафиксируйте нить таким же способом.
    • Когда вся оплетка прошита, спрячьте края материала в приготовленные отверстия.

    Самостоятельная перетяжка – не сложный, но трудоемкий процесс, который не терпит спешки и требует аккуратности.

    Как сделать обогрев руля на Лада Веста

    Потребность функции обогрева руля особенно чувствуется в холодную зимнюю погоду. Теплая поверхность будет согревать руки, что очень приятно в мороз. Чтобы сделать подогрев руля, выполняйте алгоритм действий:

    1. Снимите рулевое колесо;
    2. В качестве обогревательного элемента используйте проволоку. Можно использовать медь, хром. Диаметр 0.3-0.4 мм;
    3. Изготовить жгут из 4-х отрезков проволоки;
    4. Сделать два входных отверстия;
    5. Проволоку обмотать вокруг поверхности колеса управления (можно только на верхнюю его часть – так быстрее и продуктивнее нагреется);
    6. На тыльной поверхности сделать небольшие прорези, чтобы нити проволоки врезались в них, и впоследствии не смещались и не разматывались;
    7. Подвести проволочный жгут к блоку питания (можно использовать звуковой сигнал – по мощности подходит);
    8. Подберите кнопку включения, выключения подогрева;
    9. Установите ее с той стороны, с которой удобнее нажимать;
    10. Сложите проводку, установите подушку безопасности, поставьте рулевое колесо;
    11. Протестируйте установленную функцию. В норме спустя 1.5-3 минут поверхность не будет холодной, спустя ещё 1.5-2 минуты будет ощутимо теплой.

    Цена мультируля и его артикул

    Мульти руль на автомобиль удобнее и выгоднее заказывать в интернете. Заказ оформляется по артикулу 8450006832.

    Стоимость колеблется от 5000 до 7000 в зависимости от качества и производителя. Модель с подушкой безопасности: 8000 – 9000 рублей.

    Регулировка руля Лада Веста

    Регулировка руля – возможность выбрать удобное положение для водителя. После установки мульти руля необходимо отрегулировать угол наклона. Под рулем расположена ручка, которую требуется подтянуть к себе и зафиксировать в среднем положении. Без применения силы найдите комфортное положение по отношению к себе, и по вертикали. После этого ручку установите на начальное положение.
