Охлаждающая жидкость лада ларгус 16 клапанов

Справочная информация для прохождения ТО Lada Largus (артикулы и заправочные объемы)

АвтоВАЗ рекомендует проходить техническое обслуживание (ТО) Lada Largus каждые 12 месяцев или 15 000 км пробега, в зависимости от того, что наступит раньше. Если некоторые запчасти и расходные материалы (масло, фильтры и т.д.) вы заказываете самостоятельно, то вам пригодятся артикулы артикулы на оригинальные расходники и аналоги для каждого конкретного ТО.

Класс по API SL, SM или SN.

Оригинальное моторное масло LADA:

  • 88888L05400100 – ULTRA 5W-40, 1л (синтетические технологии)
  • 88888L05400400 – ULTRA 5W-40, 4л (синтетические технологии)
  • 88888L15400100 – PROFESSIONAL 5W-40, 1л (полусинтетическое)
  • 88888L15400400 – PROFESSIONAL 5W-40, 4л (полусинтетическое)

Рекомендации завода для двигателей ВАЗ: РОСНЕФТЬ Premium или РОСНЕФТЬ Maximum 5W-40 или 10W-40. Либо Лукойл Генезис RN 5W-40.

Система смазки двигателя:

  • ВАЗ 11189 – 3,5 л
  • ВАЗ 21129 – 4,4 (4,1)*
  • Renault K7M – 3,3 л
  • Renault K4M – 4,8 л
  • Для двигателей ВАЗ – LADA 21080-1012005-00, 21080-1012005-08 или 21080-1012005-09
  • Для двигателей Renault – 7700274177
  • Lada Ultra GL-4/5 75W90 синт. — 88888L75900100 и 88888L75900400
  • Лукоил ТМ-4 75W90 GL-4 п/синт. — 19531 и 19532
  • ZIC GFT 75W90 синт. — 132629 и 162629
  • Роснефть Kinetic 75W90 GL-4/G п/синт. — 5106 и 5107

Для МКПП Renault:

  • ELF Tranself NFJ 75W-80 GL-4+.
  • ВАЗ 2180 – 3,1 л
  • Renault JR5 – 2,2 л
  • LADA G-11 – 88888400001082 и 88888400005082
  • LADA G-12 – 88888200001082 и 88888100005082 (красный)
  • Антифриз G-48;
  • Cool Steam Standart;
  • Cool Steam Premium;
  • ТС-Felix;
  • Felix Carbox;
  • SINTEC (например, «Антифриз
  • SINTEC» ТУ 2422-047-
  • 51140047-2007);
  • Лонг Лайф;
  • G-Energy Antefreexe.
  • сеточка бензонасоса (FRANCECAR FCR210141, MASUMA MPU025N, NPA NP51109412)
  • фильтр тонкой отчистки (JS ASAKASHI FS22001, JAPANPARTS FC-130S, PATRON PF3924)

ELF 650 SAE J 1703

Renault 272772835R, 8201153808 и 8201088743

Для двигателей ВАЗ:

  • LADA 21120-1109080-02, 21120-1109080-03, 21120-1109080-04, 21120-1109080-06

Для двигателей Renault:

  • 165469466R и 8200431051

8-клапанный двигатель ВАЗ:

  • А17ДВРМ ОАО «Роберт Бош Саратов»
  • LR15YC-1 BRISK
  • WR7DCX Bosch

8-клапанный двигатель Renault:

16-клапанный двигатель ВАЗ:

  • АУ17ДВРМ ОАО «Роберт Бош Саратов»
  • DR15YC-1 BRISK
  • FR7DCU Bosch

16-клапанный двигатель Renault:

Для двигателей ВАЗ:

  • ВАЗ 11189 – .
  • ВАЗ 21129 без кондиционера – 6PK778
  • ВАЗ 21129 с кондиционером – 6PK1038

Для двигателей Renault 8кл:

  • без ГУР и без кондиционера – 4PK715 (117200593R)
  • без ГУР с кондиционером – 6PK837 (117200593R)
  • с ГУР и без кондиционера – 5PK1110 (7701478717, 8200841132, 8671018540)
  • с ГУР и с кондиционером – 6PK1820 (117206842R, 117206746R)

Для двигателей Renault 16кл:

  • с ГУР и без кондиционера – 6PK1200 (8200821816, 7701478717)
  • с ГУР и с кондиционером – 6PK1820 (117206842R, 117206746R)

8кл двигатель ВАЗ:

  • Ремень LADA 21080-1006040-10, 21080-1006040-11
  • Ролик натяжителя ремняLADA 21080-1006120-00, 21080-1006120-01

16кл двигатель ВАЗ:

  • LADA 21126-1006040-00 (Gates – K015631XS)
  • Ролик натяжителя ремня LADA 21126100623800(Coram – C835, Pilenga PT-P 1550 , Torque – KR-5015, INA – 531084110)
  • Ролик опорный (обводной) LADA 21126100613500(Torque – KR-5016, INA – 532060410, SNR – GE37200, Pilenga – PT-P 1571 (с эксцентриком) )

Комплект для 16кл двигателя ВАЗ:

  • Gates – K015631XS
  • Contitech – CT1137K1
  • DAYCO – KTB700
  • INA – 530053610

8кл двигатель Renault:

16кл двигатель Renault:

  • Ремень ГРМ – 8201069699
  • Комплект – 130C17529R
  • Без ABS – 410608481R
  • С ABS – 410602192R
  • Без АБС и с АБС, универсал 8 кл – 8201464598
  • Без АБС, фургон 8кл, 16кл и универсал 16кл – 8201464598
  • С АБС, фургон 8кл, 16кл и универсал 16кл – 7701207795
  • Подшипник выжимной гидравлический Valeo 804527
  • Подшипник выжимной гидравлический LUK 510009710
  • Корзина сцепления с ведомым диском Renault 302054100r

ДВС 16кл, гидравл. привод:

  • Комплект Valeo 826303
  • Комплект Мотрио 8671095395

* – при замене масла (с заменой масляного фильтра)

Напомним, график ТО (регламент технического обслуживания) мы выкладывали ранее. Другие артикулы запчастей вы найдете в полном каталоге деталей.

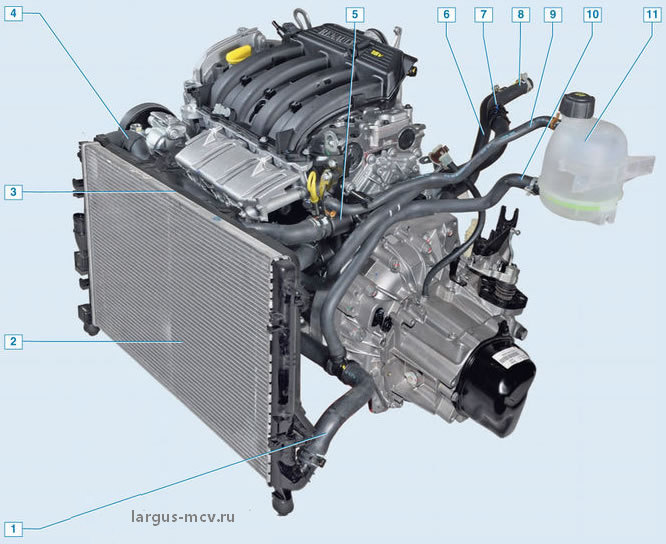

Система охлаждения

Система охлаждения закрытого типа под давлением. В пробке расширительного бачка имеется предохранительный клапан. Система охлаждения двигателя включает в себя радиатор отопления салона, который расположен под панелью приборов.

Заправочный объем системы охлаждения двигателя:

К4М и К7М (комплектация с кондиционером) – 5,45 л;

К4М и К7М (комплектация без кондиционера) – 4,5 л.

Температура начала открытия клапана термостата – 89°С.

Температура полного открытия клапана термостата – 99 ± 2°С.

Тарировочное значение клапана в пробке расширительного бачка – 1,4 бар.

1,6 (16V)

1.6 (8v)

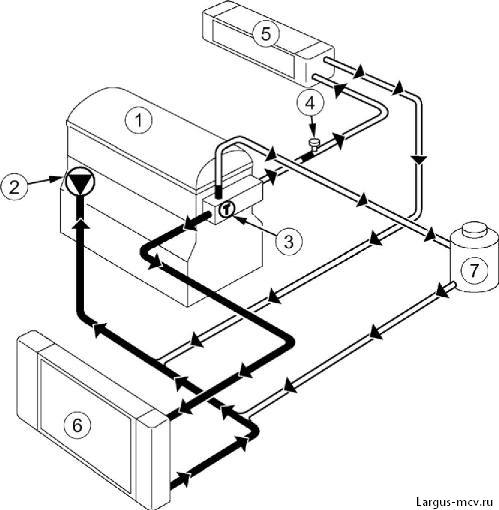

1 – двигатель;
2 – водяной насос;
3 – термостат;
4 – штуцер для удаления воздуха;
5 – радиатор отопителя;
6 – радиатор системы охлаждения двигателя;
7 -расширительный бачок

НАЗНАЧЕНИЕ И ПРИНЦИП РАБОТЫ СИСТЕМЫ ОХЛАЖДЕНИЯ

Эффективность работы системы охлаждения зависит от ее конструкции и условий эксплуатации. Конструкция системы охлаждения определяется мощностью двигателя, размерами радиатора охлаждения, типом используемой охлаждающей жидкости и мощностью водяного насоса (насоса циркуляции охлаждающей жидкости), типом вентилятора, термостата и давлением в системе. К сожалению, на систему охлаждения обычно не обращают внимания до тех пор, пока не возникают проблемы. Надлежащее регламентное техническое обслуживание позволяет предотвратить возникновение таких проблем.

Читать еще:  Лада калина проверить термостат

Система охлаждения должна давать двигателю возможность прогреваться до необходимой рабочей температуры как можно быстрее и затем поддерживать эту температуру. Она должна эффективно работать в диапазоне температур окружающей среды от -30°Ф (-35°С) до 110°Ф (45°С).

Максимальная температура при сжигании рабочей смеси в двигателе периодически взлетает до уровня в пределах от 4000°Ф до 6000°Ф (от 2200°С до 3000°С). Средняя температура в камере сгорания находится в пределах от 1200°Ф до 1700°Ф (от 650°С до 925°С). Продолжительный нагрев до таких высоких температур вызвал бы снижение прочности деталей двигателя, поэтому необходимо отводить тепло из двигателя. Система охлаждения поддерживает температуру стенок камеры сгорания в диапазоне температур, обеспечивающем максимальную эффективность работы двигателя (рис. 7.1).

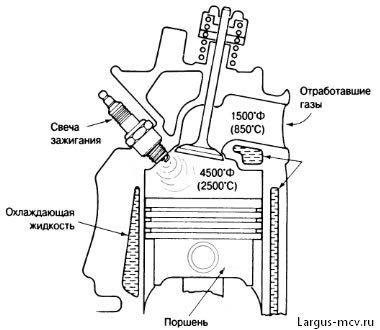

Рис. 7.1. Типичная температура сгорания рабочей смеси и типичная температура отработавших газов в выпускном окне

ПРОБЛЕМЫ, ВОЗНИКАЮЩИЕ В ДВИГАТЕЛЕ ПРИ НИЗКИХ РАБОЧИХ ТЕМПЕРАТУРАХ

Чтобы двигатель работал в нормальном режиме, его рабочая температура должна быть выше некоторого минимально допустимого уровня. Если рабочая температура слишком низкая, то не хватает тепла для нормального испарения топлива, требующегося для получения необходимого состава топливно-воздуш-ной смеси. Вследствие этого приходится увеличивать расход топлива, чтобы создать концентрацию его паров, обеспечивающую возгораемость рабочей смеси. Тяжелые, обладающие меньшей летучестью компоненты бензина не испаряются и остаются в виде не-сгоревшего жидкого топлива. Вдобавок к этому, часть рабочей смеси, соприкасаясь с холодными стенками двигателя, остывает, что приводит к неполному сгоранию топлива и образованию нагара.

Сгорание бензина — это бурный окислительный процесс, представляющий собой химическую реакцию соединения углеводородного топлива с кислородом, содержащемся в воздухе. Эта реакция проходит с выделением тепла. При сжигании пяти литров топлива образуется один литр воды в виде паров. Часть этой влаги конденсируется и попадает в масляный поддон вместе с несгоревшим топливом и сажей, что приводит к образованию отложений шлама. Конденсированная влага вступает в реакцию с несгоревшими углеводородами и присадками, в результате чего образуются кислоты: угольная, серная, азотная, бромисто-водородная и соляная. Эти кислоты ответственны за износ двигателя, вызванный внутренней коррозией и ржавлением. Когда температура охлаждающей жидкости опускается ниже 130°Ф (55°С), сразу же появляется ржавчина. При температуре ниже 110°Ф (45°С) вода, образующаяся в процессе сгорания топлива, скапливается в масле. При температуре охлаждающей жидкости ниже 165°Ф (65°С) происходит быстрый износ стенок цилиндров.

Для ослабления негативных процессов в двигателе, связанных с низкой температурой, и облегчения пуска двигателя в холодную погоду, большинством производителей в качестве дополнительного оснащения двигателя предлагаются обогреватели блока цилиндров. Эти обогреватели подключаются к обычной электрической сети (сети переменного тока напряжением 110 В) и нагревательный элемент подогревает охлаждающую жидкость (рис. 7.2).

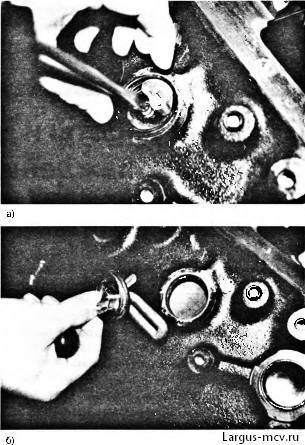

Рис. 7.2. Для того чтобы вынуть нагревательный элемент, необходимо выкрутить винт, которым он крепится в технологическом отверстии в стенке блока цилиндров (а). Нагревательный элемент вынут из блока цилиндров. Охлаждающая жидкость, нагреваемая погруженным в нее нагревательным элементом, расширяется и, поднимаясь вверх, вытесняет холодную охлаждающую жидкость. За счет конвективного теплообмена происходит нагрев охлаждающей жидкости по всему двигателю (б)

ПРОБЛЕМЫ, ВОЗНИКАЮЩИЕ В ДВИГАТЕЛЕ ПРИ ВЫСОКИХ РАБОЧИХ ТЕМПЕРАТУРАХ

Для защиты двигателя от перегрева его рабочая температура не должна выходить за пределы максимально допустимой температуры. Высокие температуры вызывают окисление масла. Под их действием происходит диссоциация масла с образованием кокса и олиф. При продолжительном перегреве кокс откладывается на поршневых кольцах, забивая их. Лакообразный нагар вызывает заедание плунжеров гидравлических толкателей клапанов. При высокотемпературном нагреве неизбежно происходит снижение вязкости масла и уменьшение толщины слоя смазки. Если слой смазки становится слишком тонким, возникает сухой контакт поверхностей движущихся деталей. При этом возрастает коэффициент трения, что вызывает снижение мощности двигателя и ускоренный износ его узлов.

Перегрев двигателя обходится недешево

Выход из строя системы охлаждения является главной причиной выхода из строя двигателей. Автомехаников часто мучают ночные кошмары — им снится, как в сервисном центре только что отремонтированный ими двигатель ставят в автомобиль, радиатор которого забит. После переборки или ремонта двигателя, как правило, производится обязательная замена водяного насоса и всех шлангов. При любом ремонте двигателя или его замене следует также проверить радиатор на отсутствие утечек и засорения. Перегрев — вот наиболее распространенная причина поломки двигателя.

КОНСТРУКЦИЯ СИСТЕМЫ ОХЛАЖДЕНИЯ

Охлаждающая жидкость проходит через двигатель, поглощая тепло, выделяющееся в нем. Затем она течет в радиатор, который рассеивает тепло в окружающую среду. Охлаждающая жидкость непрерывно циркулирует по системе охлаждения, как показано на рис. 7.3 и 7.4. Проходя через двигатель, охлаждающая жидкость нагревается на целых 15°Ф (8°С). Проходя затем через радиатор, она остывает. Скорость прокачки охлаждающей жидкости может достигать 4-х литров в минуту в расчете на одну лошадиную силу мощности, вырабатываемой двигателем.

Рис. 7.3. Схема движения потока охлаждающей жидкости через двигатель

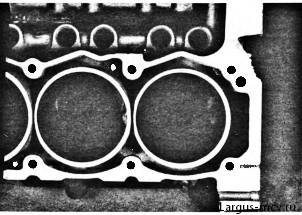

Рис. 7.4. На фотографии этого блока цилиндров, с которого срезана плита, видны каналы системы охлаждения, окружающие цилиндры. Обратите внимание на то, что охлаждающая жидкость омывает цилиндры со всех сторон и проходит также в промежутках между ними

Читать еще:  Лада приора замена фильтра салона с кондиционером

Температура двигателя и токсичность выхлопных газов .

Во многих районах действует контроль токсичности выхлопных газов автомобилей. Выбросы углеводородов (НС) — это просто несгоревшее топливо. Для того чтобы снизить выброс несгоревших углеводородов и успешно пройти контроль токсичности выхлопных газов, следите за тем, чтобы перед прохождением контроля двигатель был прогрет до нормальной рабочей температуры. Производители автомобилей определяют достижение “нормальной рабочей температуры” по следующим признакам:

1. Верхний шланг радиатора становится горячим и находится под повышенным давлением.

2. Дважды включается и выключается электрический вентилятор (вентиляторы) системы охлаждения.

Перед тем как проходить контроль токсичности выхлопных газов убедитесь, что двигатель прогрелся до нормальной рабочей температуры. Лучше всего проехать на автомобиле 20 миль (32 км), — тогда уж точно каталитический нейтрализатор, масло, а также охлаждающая жидкость нагреются до нормальной рабочей температуры. Особенно важно позаботиться об этом в холодную погоду. Большинство водителей считают, что для прогрева двигателя достаточно дать ему поработать на холостом ходу до тех пор, пока из отопителя салона не пойдет теплый воздух. Отопитель салона отбирает тепло у охлаждающей жидкости. Производители автомобилей рекомендуют не допускать работы двигателя на холостом ходу более 5 минут, а для прогрева двигателя — дать ему поработать одну-две минуты на холостом ходу, после чего для дальнейшего прогрева необходимо медленно проехать на автомобиле, чтобы поднять давление масла в системе смазки.

Горячая охлаждающая жидкость через клапан термостата, установленный в самой верхней точке двигателя, поступает в радиатор. Выпускной патрубок системы охлаждения соединен с верхним впускным патрубком радиатора шлангом, который фиксируется с помощью хомутов. Охлаждающая жидкость остужается в радиаторе потоком обдувающего его воздуха. Остывая, она опускается вниз радиатора и через нижний выпускной патрубок поступает в водяной насос, который обеспечивает принудительную циркуляцию охлаждающей жидкости в двигателе.

ПРИМЕЧАНИЕ

В ряде двигателей новых конструкций термостат установлен на впуске водяного насоса. Когда в термостат поступает остывшая жидкость, он закрывается и остается закрытым до тех пор, пока температура охлаждающей жидкости не достигает температуры его открытия. Таким образом, размещение термостата на впуске водяного насоса уменьшает диапазон колебаний температуры охлаждающей жидкости, ослабляя резкие изменения температуры, которые могли бы привести к возникновению термических напряжений в двигателе, особенно в двигателях с алюминиевой головкой блока цилиндров и чугунным блоком.

Эффективность отвода тепла системой охлаждения определяется главным образом эффективностью работы радиатора. Конструкции радиаторов рассчитаны на обеспечение максимальной эффективности теплообмена при минимальных размерах. Воздушный поток обдува радиатора усиливается с помощью вентилятора охлаждения с ременным или электрическим приводом.

Видео

Какая охлаждающая жидкость залита в Лада Ларгус с завода: антифриз или тосол?

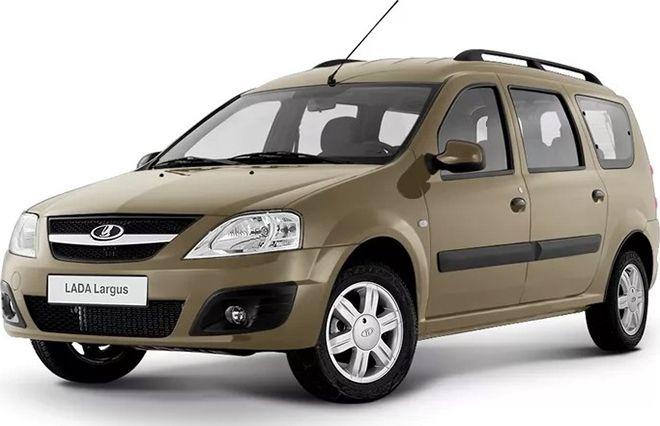

Продажи автомобиля Лада Ларгус стартовали относительно недавно. Этот автомобиль является совместным детищем альянса Renault-Nissan и АвтоВАЗа. Сделан автомобиль на платформе ВО .

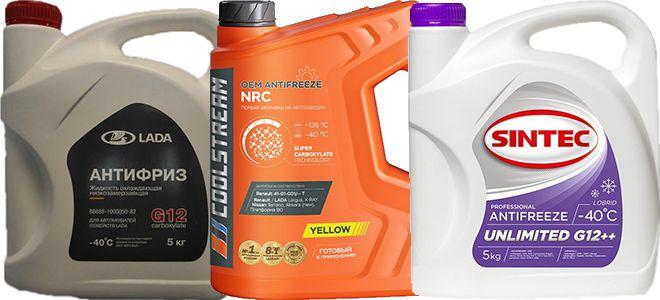

Охлаждающая жидкость CoolStream NRC изначально с завода

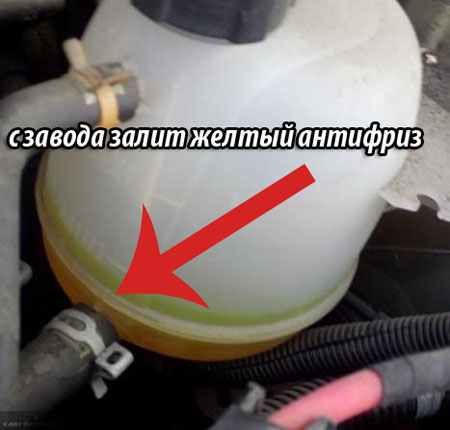

С завода был жёлтый антифриз

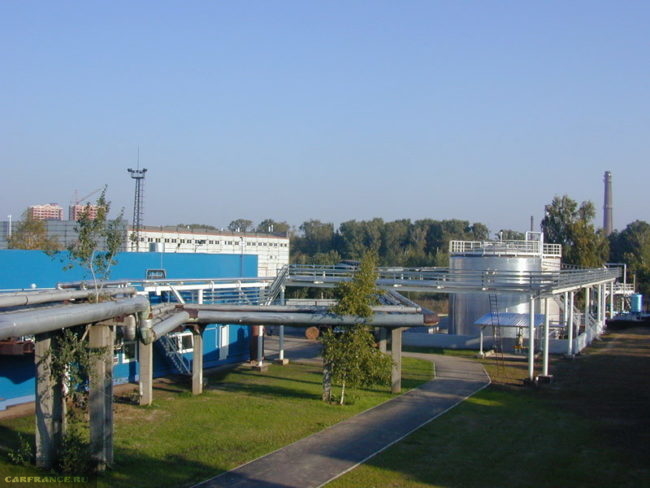

После старта производства на завод стал поступать антифриз CoolStream NRC, которым и заправлялись изначально автомобили.

Такая жидкость полностью соответствует всем ТУ и нормам, которые к ней предъявляются. Производится такая жидкость « ООО ТЕХНОФОРМ «. Это общество является партнером обеих компаний, а также занимает лидирующие позиции на рынке России в первоначальной заправке автомобилей.

В настоящее время антифризом от данной компании при производстве заправляется множество известных авто. Среди них можно отметить Вольво, Ситроен, КАМАЗ, Фиат, Киа и прочие.

Регламент по замене антифриза

Регламент ТО автомобиля Лада Ларгус гласит, что менять антифриз в автомобиле надо через каждые 75 тысяч километров пробега или через пять лет эксплуатации авто . Тут всё будет зависеть от того, что наступит раньше.

При замене жидкости важно её правильно выбирать, тогда к охлаждающей системе автомобиля не будет никаких замечаний на протяжении всего его срока эксплуатации.

Сколько антифриза в системе охлаждения Ларгуса?

Объём антифриза в охлаждающей системе будет зависеть от марки авто и типа мотора. Так, например, Лада Калина имеет в системе 7.84 литра антифриза, а вот Лада Ларгус уже будет иметь 5.45 литра.

Что рекомендует производитель?

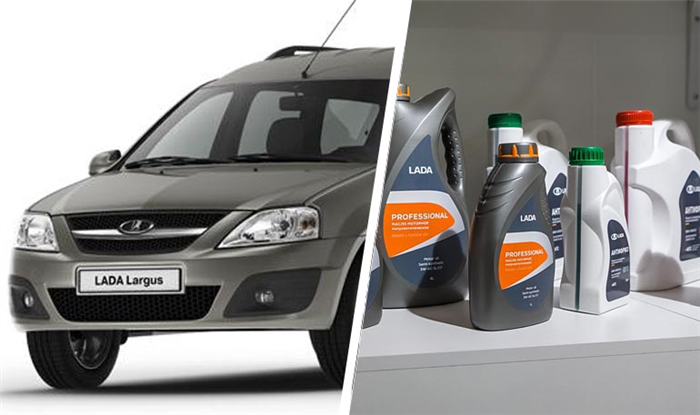

АвтоВАЗ для всех своих автомобилей рекомендует использовать определенные марки антифриза, которые следует заливать при замене заводской охлаждающей жидкости. Среди таких компаний-производителей можно отметить следующие:

Именно такой продаётся на большинстве заправок

Для автомобиля Лада Ларгус производитель рекомендует использовать антифриз марки GLACOEL RX. При этом марка жидкости должна соответствовать D-классу. Он изготавливается на основе этиленгликоля и воды.

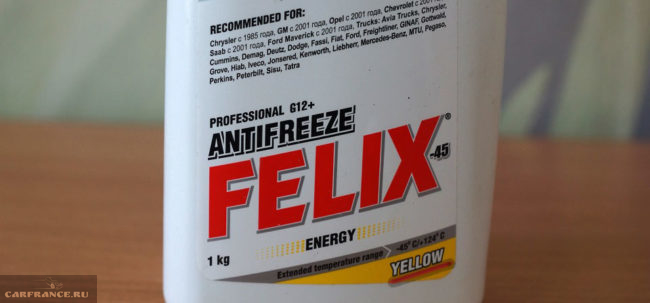

Некоторые автолюбители отдают предпочтение антифризу Motul Inugel Optima Ultra . Данный вид антифриза заливается с завода для автомобилей иностранного производства.

Смешивание антифриза

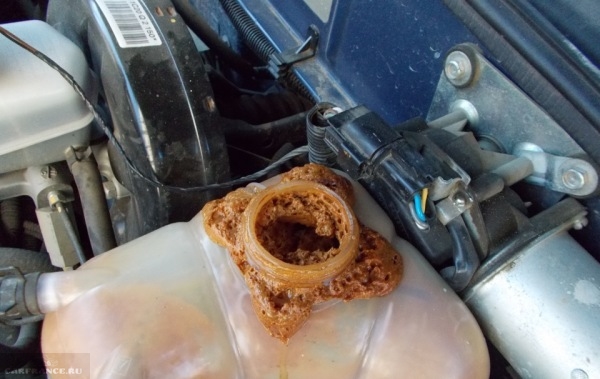

Лучше не мешать. На фото — вспенивание охлаждающей жидкости в результате заливки разных типов антифриза

Этот вопрос волнует достаточно большое количество владельцев автомобиля Лада. Однозначно ответить на данный вопрос сложно, так как одни производители окрашивают свою жидкость в соответствии с ее химическим составом, а другие по своему усмотрению.

Читать еще:  Лада гранта тросиковая коробка передач

Большая часть автолюбителей никогда не смешивает разные по цвету охлаждающие жидкости. Половина же владельцев авто считает, что если смешать разные по цвету жидкости, то плохого от этого ничего не произойдет.

В инструкции по эксплуатации к авто Лада Ларгус указано, что в антифриз может производителем добавляться красящее вещество, которое может оказывать определенное воздействие на его химический состав.

Поэтому при его выборе надо обращать свое внимание не на цвет жидкости, а на её состав.

Выводы

Также следует придерживаться при выборе рекомендаций производителя авто.

В том случае, когда антифриз будет продаваться концентрированный, то разбавлять его надо при помощи дистиллированной воды, которую добавлять следует в определенных пропорциях. Такие пропорции обычно указываются на упаковке.

Как поменять антифриз на Лада Ларгус

На автомобили Lada Largus устанавливаются неплохие реношные двигатели. Но для долговременной работы без поломок им необходимо качественное охлаждение. А так как антифриз со временем теряет свои свойства, то его нужно периодически менять. Для этого можно обратиться на сервис или же попробовать произвести замену своими руками.

Этапы замены охлаждающей жидкости Лада Ларгус

Чтобы новая охлаждающая жидкость прослужила долго, а не превратилась через пару месяцев в коричневую жижу. Процесс замены должен состоять из трех этапов: слив, промывка, залив. Без этапа промывки существует вероятность, что новый антифриз быстро потеряет свои свойства.

На автомобили Лада Ларгус устанавливаются бензиновые двигатели объемом 1.6 литра:

  • 8 клапанов — K7M (ВАЗ-11189);
  • 16 клапанов — K4M (ВАЗ-21129).

Между ними есть небольшие различия в системе охлаждения. На 8 клапанном имеется сливное отверстие на блоке двигателя, но расположено оно в труднодоступном месте. По этой причине сливать из блока цилиндров не каждый решится, ведь для этого нужно снять стартер.

Слив охлаждающей жидкости

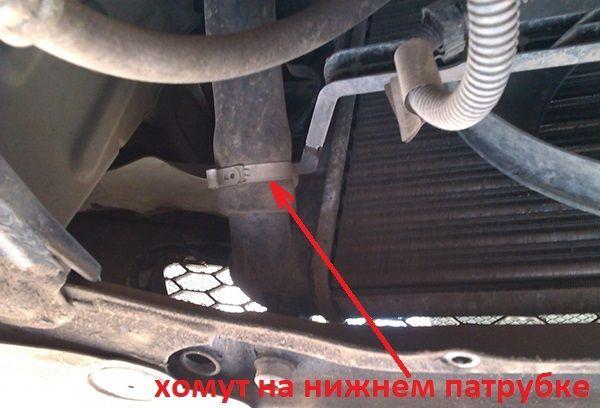

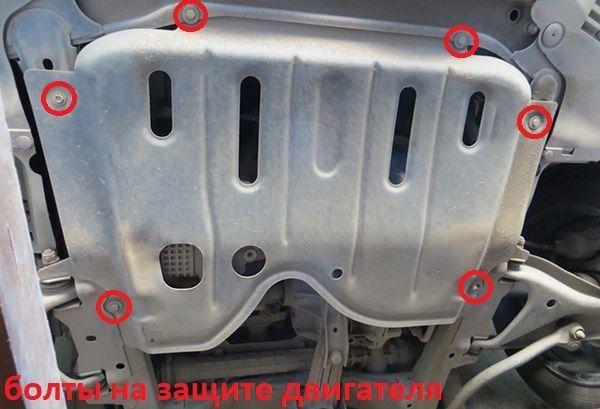

Производить слив старого антифриза удобнее из технологической ямы либо на эстакаде. Поэтому загоняем нашу Лада Ларгус в гараж с ямой. И пока двигатель остывает, спускаемся вниз, чтобы открутить защиту двигателя. Крепится она на 6 болтов под головку на 10мм.

Подготовку выполнили, теперь переходим к сливу:

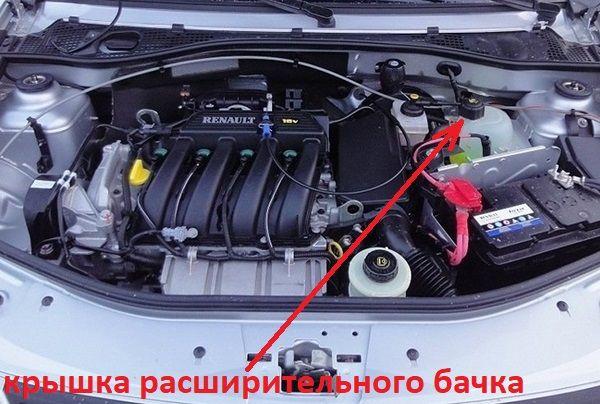

    Откручиваем крышку на расширительном бачке (Рис.1).

Таким образом сливается почти весь антифриз, находящийся в системе охлаждения. Теперь для наилучшего результата промоем систему. Чтобы свежая ОЖ прослужила максимально долго.

Промывка системы охлаждения

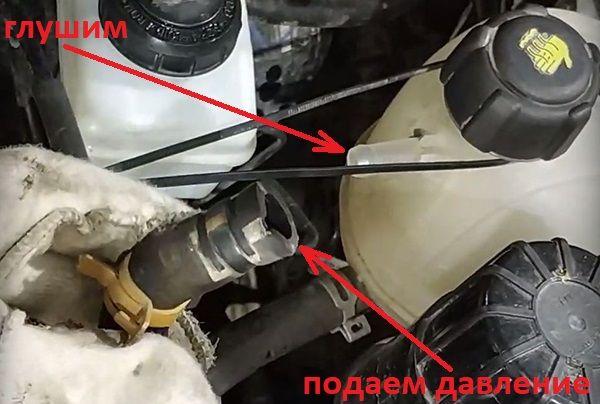

На этапе промывки нам нужно определиться для чего мы ее делаем. Если в сливаемой жидкости обнаружен осадок, взвеси или хлопья, то нужны специальные средства. Их продается большое количество и у каждого есть своя инструкция, по которой надо действовать.

Для промывки системы Лада Ларгус от мелких отложений и старого антифриза подойдет обычная дистиллированная вода. Ставим все шланги на место, заполняем систему через расширительный бачок и закрываем крышку.

Теперь машину нужно завести и погонять двигатель до полного прогрева, можно изредка повышать обороты, чтобы температура поднялась быстрее. После прогрева глушим мотор, немного ждем остывания и сливаем воду.

Заливка без воздушных пробок

После промывки и максимального слива по инструкции, в системе охлаждения все равно остается немного дистиллированной воды. Используя для заливки в данной ситуации антифриз, он смешается с водой, и температура замерзания изменится. По этой причине лучше использовать концентрат, его можно развести с учетом оставшейся воды в системе.

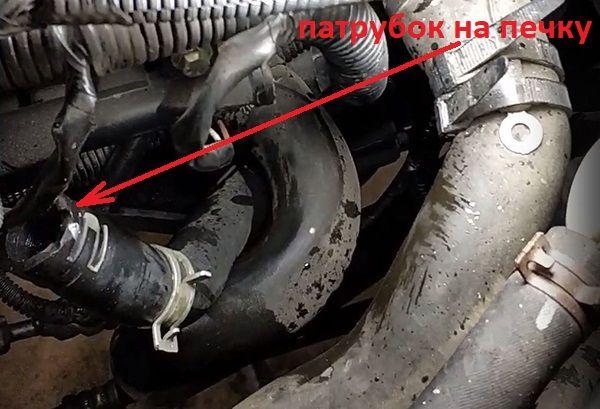

Для того чтобы избавиться от воздушных пробок, находим на шланге идущим на печку, штуцер для выпуска воздуха. Откручиваем заглушку и подсоединяем на него прозрачный шланг. Второй конец которого заводим в расширительный бачок. Заливаем готовую жидкость, точно также как мы это делали на этапе выше (Рис.5).

Теперь осталось запустить двигатель, антифриз через подсоединенный шланг будет возвращаться в расширительный бачок, а воздух соответственно в атмосферу. Нужно только смотреть за уровнем в бачке, чтобы он не понизился и система не завоздушилась.

Через прозрачный шланг удобно наблюдать, когда весь воздух выйдет. После чего снимаем шланг и ставим защитный колпачок-заглушку на место. Таким образом удается полностью избавиться от воздушных пробок на Лада Ларгус. Осталось проконтролировать уровень жидкости в ближайшие несколько дней, если он понизиться, то долить.

Периодичность замены, какой антифриз заливать

В автомобили Ларгус заливается антифриз рассчитанный на эксплуатацию в течении 90 тысяч километров, либо 3 года при малых пробегах. Но всегда нужно обращать внимание на цвет, если он стал рыжим, то замену нужно проводить раньше.

Для установленных на данную модель двигателей Рено, отличным вариантом будет фирменный концентрат Renault Glaceol RX Type D. Также можно использовать готовые жидкости Coolstream NRC или Sintec Unlimited G12 Plus Plus.

Также многие автовладельцы рекомендуют желтый антифриз AGA, который разработан по техническим требованиям АвтоВАЗ. Но также можно посмотреть жидкости, соответствующие допуску RENAULT 41-01-001 или Type D.
