Как подключить экономайзер на ваз 2107

Замена экономайзера ВАЗ 2107 своими руками

Классические автомобили ВАЗ с карбюраторным двигателем комплектовались устройством, которое называется экономайзер. Диагностировать неисправность и заменить это устройство своими руками довольно просто.

Назначение экономайзера ВАЗ 2107

Полное название экономайзера — экономайзер принудительного холостого хода (ЭПХХ). Из названия ясно, что его основная функция — регулировка подачи топлива в камеры сгорания в режиме холостого хода.

Экономайзер позволяет довольно неплохо экономить топливо. Это особенно актуально при движении на длинных спусках, где водитель применяет торможение двигателем. В такие моменты ЭПХХ не позволяет топливу попасть в систему холостого хода. Это, в свою очередь, не только приводит к снижению расхода горючего, но и повышает безопасность движения. Дело в том, что автомобиль, движущийся под уклон на пониженной передаче и постоянно тормозящий двигателем, гораздо устойчивее на дороге по сравнению с автомобилем, свободно катящимся с горы на нейтральной скорости.

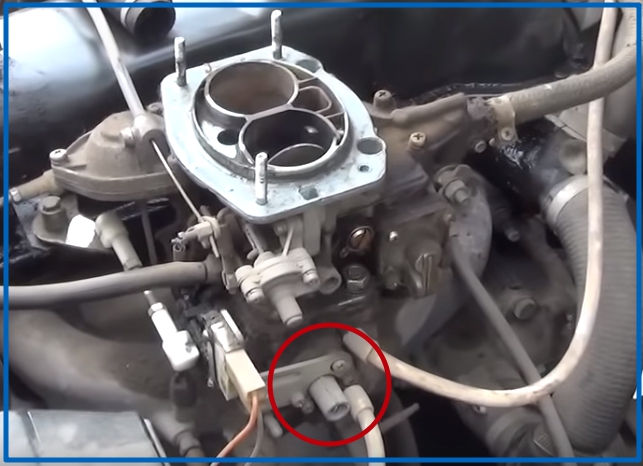

Расположение экономайзера ВАЗ 2107

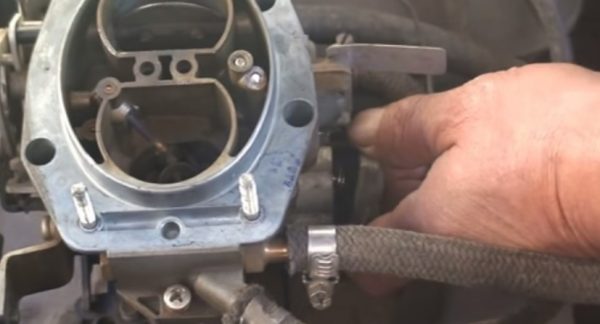

Экономайзер ВАЗ 2107 находится в нижней части карбюратора рядом с воздушным фильтром.

Поэтому перед демонтажем экономайзера придётся снять воздушный фильтр — других способов добраться до ЭПХХ не существует.

Принцип работы экономайзера

Экономайзер ВАЗ 2107 состоит из:

  • соленоида;
  • перекрывающего привода, выполненного из пластика и выполняющего функции обычного игольчатого клапана;
  • основного жиклёра холостого хода.

Если педаль акселератора не нажата, а коленвал вращается со скоростью ниже 2000 об/мин, ЭПХХ срабатывает и перекрывает подачу топливной смеси в канал холостого хода. Включение экономайзера происходит при подаче на него сигнала с управляющего блока автомобиля, связанного с микропереключателем в системе зажигания.

При нажатии на педаль газа и скорости вращения коленвала выше 2000 об/мин на ЭПХХ поступает другой сигнал, отключающий его, и подача топлива в канал холостого хода возобновляется.

Видео: работа экономайзера ВАЗ 2107

Признаки неисправности экономайзера ВАЗ 2107

Существует несколько типичных симптомов неисправности экономайзера ВАЗ 2107:

  1. Двигатель нестабильно работает на холостых оборотах. Диафрагма в карбюраторе утрачивает герметичность, и игольчатый клапан экономайзера начинает частично перекрывать подачу топлива.
  2. Двигатель заводится с трудом, даже если он ещё не успел остыть.
  3. Расход топлива увеличивается примерно на треть, а иногда и вдвое. Последнее происходит, если игольчатый клапан ЭПХХ полностью засоряется, зависает в открытом положении и перестаёт своевременно перекрывать подачу топлива.
  4. Увеличение расхода топлива сопровождается сильным снижением мощности двигателя.

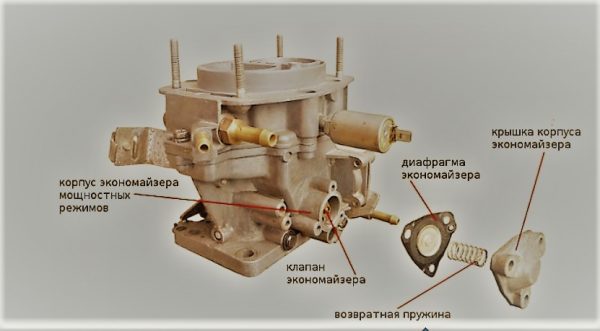

  5. Около экономайзера режимов мощности появляются следы от брызг бензина.

Появление одного или нескольких из этих признаков свидетельствует о высокой вероятности неисправности экономайзера и необходимости его замены.

Замена экономайзера ВАЗ 2107

Для замены экономайзера ВАЗ 2107 потребуется:

  • новый экономайзер для ВАЗ 2107 производства ДААЗ;
  • комплект рожковых ключей;
  • комплект торцевых головок;
  • отвёртка плоская.

Последовательность работ

Работы по замене ЭПХХ ВАЗ 2107 выполняются в следующем порядке.

  1. Двигатель глушится и остывает в течение 15 минут.
  2. С аккумулятора снимается минусовая клемма

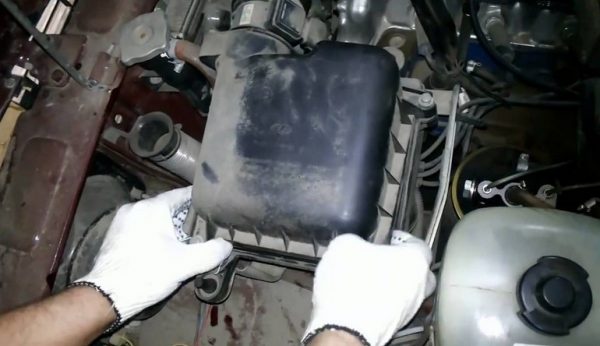

  3. Торцевой головкой на 10 откручиваются болты крепления корпуса воздушного фильтра. Корпус аккуратно снимается, открывая доступ к карбюратору.

Датчик экономайзера ВАЗ 2107 и его назначение

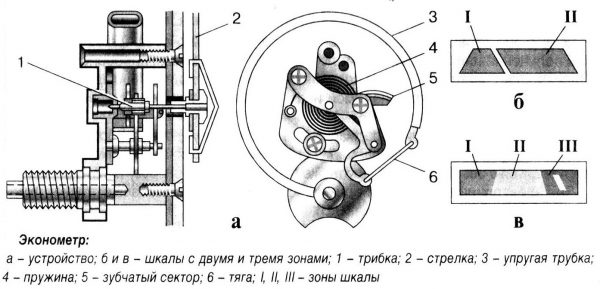

Датчиком экономайзера автовладельцы обычно называют эконометр. На первые карбюраторные ВАЗ 2107 устанавливались эконометры типа 18.3806. Эти устройства позволяли водителю оценить примерный расход топлива в разных режимах работы двигателя — на пониженных оборотах, на высоких оборотах и на холостом ходу.

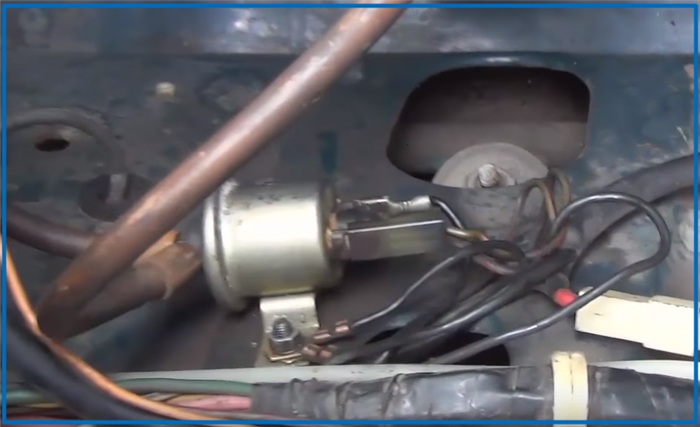

Расположение датчика экономайзера

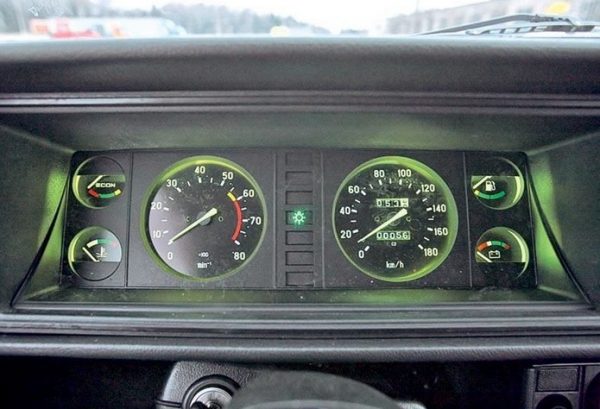

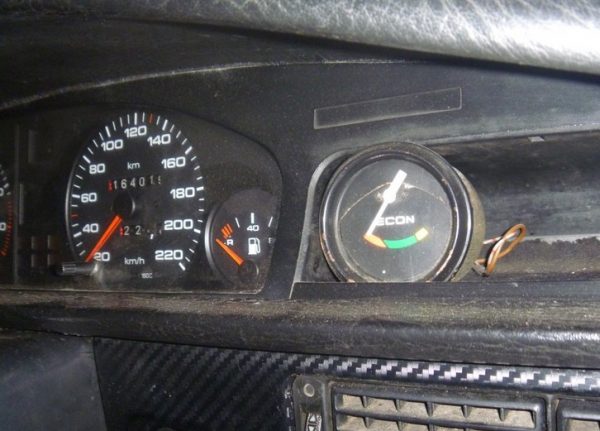

Датчик экономайзера располагается на приборной панели над рулевой колонкой рядом со спидометром. Для его демонтажа достаточно снять закрывающую датчик пластиковую панель.

Принцип работы датчика экономайзера

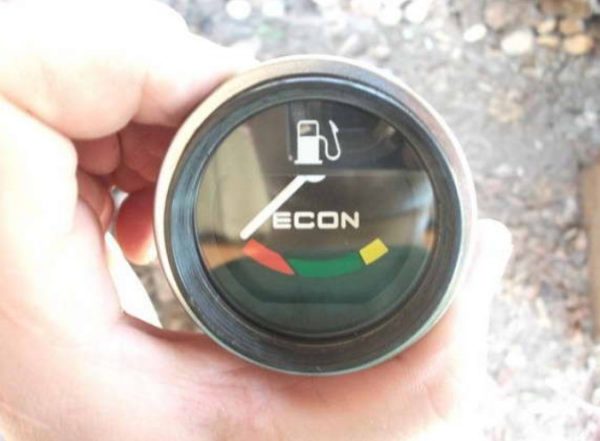

Датчик экономайзера является механическим измерительным прибором. Он представляет собой простейший вакуумметр, контролирующий уровень разрежения внутри впускного патрубка двигателя, так как именно с этим патрубком связан расход бензина.

Шкала датчика разбита на три сектора:

  1. Красный сектор. Заслонки карбюратора полностью открыты. Расход топлива — максимальный (до 14 л на 100 км).
  2. Жёлтый сектор. Заслонки карбюратора открыты примерно наполовину. Расход топлива — средний (9–10 л на 100 км).
  3. Зелёный сектор. Заслонки карбюратора почти полностью закрыты. Расход топлива — минимальный (6–8 л на 100 км).

Принцип работы датчика довольно прост. Если заслонки в карбюраторе почти закрыты, разрежение во впускном патрубке увеличивается, расход бензина понижается, и стрелка датчика уходит в зелёную зону. Если же двигатель работает на высоких оборотах, заслонки полностью открываются, разрежение в патрубке достигает минимума, расход бензина увеличивается, и стрелка датчика находится в красном секторе.

Признаки неисправности датчика экономайзера ВАЗ 2107

Выход из строя датчика экономайзера можно определить по двум признакам:

  • стрелка датчика ушла в красную зону и перестала двигаться;
  • стрелка датчика дошла до центра жёлтой зоны, остановилась и начала дёргаться, не реагируя на изменение скорости вращения коленвала.

Такое поведение стрелки обусловлено тем, зубцы на трибке датчика полностью износились или сломались. Датчик необходимо заменить. Ремонту он не подлежит, так как запчасти для него в свободной продаже отсутствуют.

Замена датчика экономайзера ВАЗ 2107

Для замены датчика экономайзера потребуется:

  • новый датчик типа 18.3806;
  • отвёртка с плоским лезвием.

Порядок замены датчика экономайзера

Панель, которая закрывает датчик, довольно хрупкая. Поэтому при её демонтаже не следует прилагать больших усилий. Замена датчика осуществляется по следующему алгоритму:

  1. Панель над датчиком экономайзера держится на четырёх пластиковых защёлках. Жало отвёртки аккуратно просовывается в щель над датчиком. Используя отвёртку как рычаг, панель аккуратно выдвигается на себя до тихого щелчка, означающего, что защёлка вышла из зацепления.
  2. Аналогичным образом отстёгиваются другие защёлки. Открывается доступ к датчику.

Таким образом, заменить экономайзер принудительного холостого хода ВАЗ 2107 сможет даже неискушённый автолюбитель. Для этого необходимо лишь тщательно следовать рекомендациям специалистов.

Система ЭПХХ на ВАЗ 2107: принцип работы, неисправности и замена

Владельцам инжекторных семерок этот материал не будет полезен, в отличие от обладателей Жигулей с карбюраторным типом двигателя. Ведь именно карбюраторные модели семерок с завода комплектовались таким устройством, как система ЭПХХ ВАЗ 2107. Если по названию экономайзер трудно даже себе представить что это, то по расшифровке ЭПХХ — экономайзер принудительного холостого хода, становится немного понятнее, о чем идет речь.

Зачем нужен экономайзер на семерке и что он делает

Экономайзер отвечает за регулирование подачи топлива в камеру сгорания в режиме холостого хода. Этот датчик на автомобиле дает хорошую экономию топлива, что актуально для авто ВАЗ 2107. Когда же происходит экономия топлива, и за счет чего?

Когда водитель движется со склона, то способ его передвижения может быть в двух вариантах — торможение двигателем (то есть переход на пониженную передачу) с отпущенной педалью газа, или движение на нейтралке, применяя для снижения скорости педаль тормоза. Правильный способ — торможение двигателем, но при таком перемещении топливо попадает в камеру сгорания и через систему холостого хода, что увеличивает расход. Для того чтобы это предотвратить, карбюраторные модели ВАЗ 2107 оснащаются экономайзерами, исключающие попадание топлива через систему ХХ.

Применение ЭПХХ позволяет не только снизить расход топлива, но еще и уменьшить вредные выбросы в атмосферу. Клапан также способствует поддержанию частоты вращения коленчатого вала на холостом ходу на оптимальном уровне в пределах от 840 до 920 оборотов в минуту. На семерках такая система применялась до момента, пока вместо карбюратора стали устанавливать инжектор.

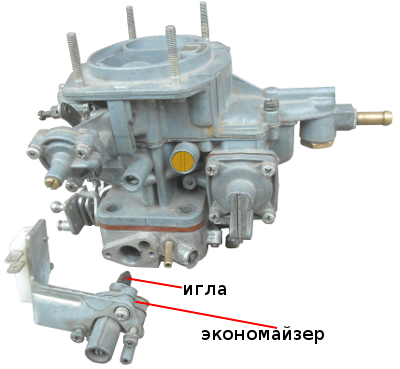

Где находится экономайзер на ВАЗ 2107

При изучении устройства становится понятно, что клапан с иглой находится в нижней части карбюратора, а электропневмоклапан — на усилителе кузова, под блоком предохранителей. Несмотря на то, что находится система внизу карбюратора, для доступа к ней понадобится демонтировать воздушный фильтр. Необходимость доступа к устройству возникает в случае его неисправности. Если какой-либо блок системы выходит из строя, то он подлежит замене, так как относится к категории неремонтопригодных устройств.

Принцип работы устройства

Чтобы узнать принцип работы экономайзера, надо разобраться, из каких элементов состоит устройство. Главными конструктивными элементами устройства являются:

  1. Электропневмоклапан – при подаче на него электричества, открывается и начинает пропускать разряжение от впускного коллектора.
  2. Монтажный блок — он же блок управления ЭПХХ.
  3. Игольчатый клапан, обеспечивающий перекрытие подачи топлива на холостом ходу.

Теперь рассмотрим процесс работы устройства. Включается в работу система во время движения автомобиля на принудительном холостом ходу. Такое явление возникает, когда машина катится на скорости, и при этом отпущена педаль акселератора. При таком движении происходит ненужное поглощение воздушно-топливной смеси. Чтобы исключить это ненужное поглощение, используется система ЭПХХ.

Чтобы при передвижении автомобиля в таком режиме приостановить расход бензина, на карбюраторе устанавливается игольчатый пневмоклапан. Им управляет через воздушную трубку электропневмоклапан, расположенный на усилителе кузова. А он управляется блоком управления. Этот блок также соединен с катушкой зажигания и микровыключателем реагирующим на положения дроссельной заслонки.

На Включение и выключение системы влияют два условия: число оборотов коленвала(считываются с катушки зажигания) и положение педали газа.

Когда двигатель заведен и работает на холостом ходу, напряжение от блока управления подается на электропневмоклапан, и он открывается, пропуская разряжение от впускного коллектора к экономайзеру. Его диафрагма отодвигает иглу, и осуществляется подача топливной смеси в камеру карбюратора. Педаль газа при этом не нажата, и микрик находится в замкнутом положении. Обороты коленвала при этом менее 1000 в минуту. Система работает.

Но стоит только нажать на педаль газа: микрик размыкается, прекращая подачу напряжения на электропневмоклапан(ЭПК), одновременно увеличиваются обороты(примерно до 1900 в мин.), и в этот момент блок управления тоже отключает электропневмоклапан, из-за увеличенного числа оборотов. Разряжение перестает идти к экономайзеру и он закрывает иглой канал подачи топлива. Система отключается.

При езде на скорости, как только водитель отпускает педаль газа, микровыключатель замыкается, и подается напряжение на ЭПК. Почти одновременно обороты падают до, приблизительно 1700, и блок управления тоже начинает подавать напряжение на пневмоклапан. Он открывает путь разряжению, и далее система включается.

Если датчик выйдет из строя или убрать его из системы, то расход топлива увеличится, но только в случае, если автомобиль эксплуатируется в основном по городу. Если ездить по трассе, то датчик не влияет на расход, за исключением случаев передвижения с горки. Примерная экономия топлива составляет около 0,5 литра на 100 км при смешанном режиме.

Неисправности экономайзера и способы их выявления

Любым механизмам свойственно изнашиваться, и датчик экономайзера не является исключением. Если не работает экономайзер на ВАЗ 2107, то водитель обнаружить такую поломку может по соответствующим признакам. К таковым признакам относятся:

  1. Мотор работает на холостых оборотах нестабильно. Следствием нестабильной работы двигателя является частичное перекрытие подачи топлива.
  2. Проблемный запуск мотора. Причем проблемы возникают не только, если мотор холодный, но и в случае нагретого двигателя.
  3. Увеличение расхода топлива. Вместо экономии, неисправный датчик способствует увеличению расхода. Причиной увеличения расхода является засорение игольчатого клапана, который перекрывает канал. При засорении он заклинивает в открытом положении, и тем самым не выполняет свою прямую задачу.
  4. Падает мощность двигателя.
  5. На карбюраторе в месте, где расположен экономайзер на ВАЗ 2107, наблюдается возникновение потеков бензина.

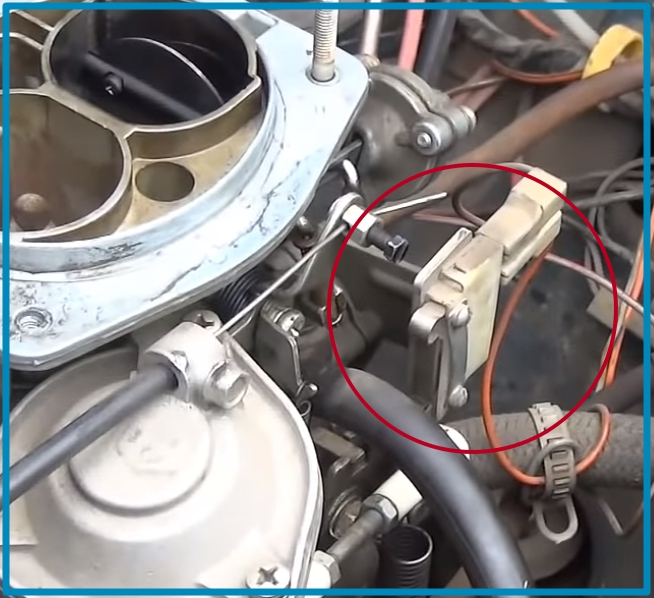

Из строя также может выйти и микровыключатель на карбюраторе, который подает сигнал на управляющий блок. Если неисправен микрик, то он обычно не ремонтируется. Перед тем, как произвести его замену, следует убедиться в его неисправности. Для этого имеется простой способ:

  • Запускается мотор автомобиля.
  • На холостом ходу следует отключить один из контактных проводов датчика.
  • Если двигатель продолжает функционировать, значит выключатель не работает, или следует проверить герметичность диафрагмы электропневмоклапана.

Убедившись в неисправности микровыключателя экономайзера на ВАЗ 2107, необходимо прибегнуть к его замене.

Замена экономайзера ВАЗ 2107

Чтобы произвести замену экономайзера на семерке, необходимо предварительно убедиться в наличии необходимого инструмента. Процесс замены не трудный, и для его реализации понадобится набор ключей и пара отверток. Так как датчик не ремонтопригоден, то понадобится новое устройство. Процесс замены датчика выполняется в следующем порядке:

  1. Надо заглушить мотор и выключить зажигание. Дать ему остыть, например, если перед этим вы куда-то ездили или выполнялась проверка на исправность устройства.
  2. Используя ключ на «10», следует вывинтить гайки крышки воздушного фильтра. После, ключом на «8» откручиваем основание фильтра.
  3. После снятия воздушного фильтра, откроется доступ к карбюратору и датчику ЭПХХ соответственно.
  4. Отсоединяем провода от микрика.

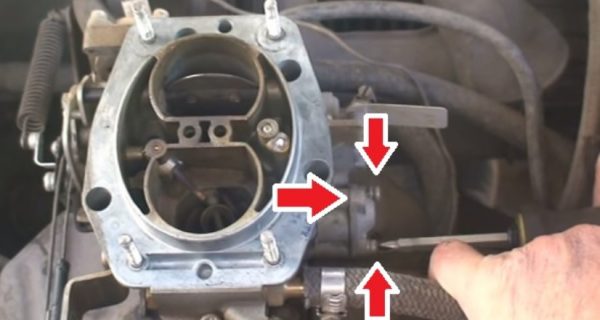

  5. Используя отвертку, следует вывинтить два болта крепления датчика ЭПХХ.

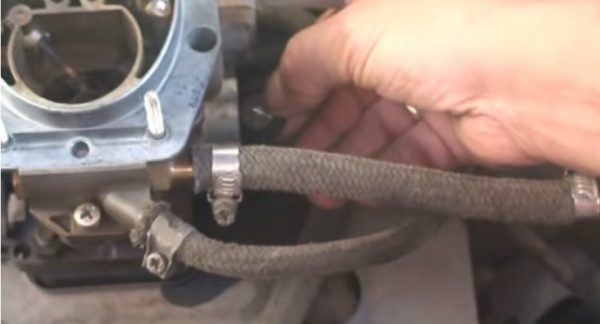

  6. Со штуцера надо снять шланг, и отвести его в сторону.
  7. Под крышкой крепления датчика находится пружина, поэтому извлекать датчик следует осторожно, чтобы она не вылетела.
  8. Пружина обычно меняется вместе с датчиком, так как этот элемент со временем теряет упругость.

Систему ЭПХХ можно отключить, и убрать из системы питания двигателя. Для этого нужно выкрутить сам экономайзер и вместо него вкрутить болт регулировки количества топливной смеси. Далее нужно выкрутить жиклер холостого хода, а вместо него понадобится вкрутить электромагнитный клапан холостого хода(купленный заранее), и подключить к нему провод, который ранее шел к микровыключателю от блока предохранителей.

После этого происходит установка ЭПХХ на ВАЗ 2107. Все элементы устанавливаются на место в порядке обратном снятию. В завершении подключаем клеммы к датчику, и проверяем его работоспособность, запустив предварительно двигатель.

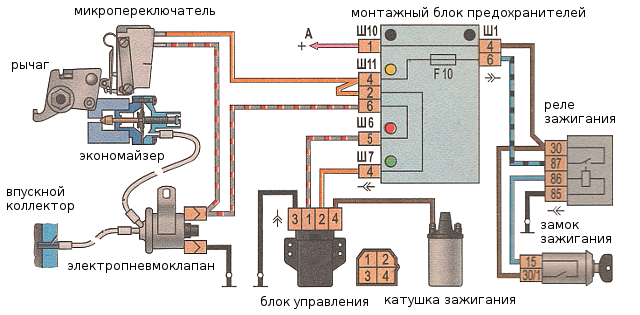

Схема эпхх на ВАЗ 2107

Автомобили Волжского автозавода седьмой модели комплектовались карбюраторами марки «Солекс». Одним из особенностей этого узла является наличие особого устройства – ЭПХХ для управления режимом холостого хода двигателя ВАЗ 2107. Для снижения потребления топлива у водителя установлен эконометр, схема прибора позволяет контролировать его расход во время движения.

Экономайзер принудительного холостого хода (далее по тексту экономайзер) обеспечивает поддержание частоты вращения коленчатого вала в пределах 840 -920 оборотов в минуту. Двигатель ВАЗ 2107 в таком режиме работает без нагрузки, а устройство регулирует подачу смеси в первичную камеру карбюратора. Данный прибор применялся до тех пор, пока на силовые агрегаты не начали устанавливать – инжектор, более совершенную систему питания.

Неисправности прибора и их проявления

От исправности ЭПХХ зависит стабильность работы двигателя, и выход из строя данного прибора приводит к таким неприятным последствиям:

  1. Нестабильная работа двигателя на холостом ходу: самопроизвольное увеличение или уменьшение частоты оборотов. В отдельных случаях силовой агрегат просто глохнет.
  2. Резкое увеличение расхода бензина в движении особенно в городском режиме.
  3. Неисправный экономайзер блок, которого установлен на карбюраторе, не позволяет правильно отрегулировать холостой ход.
  4. Эконометр не обеспечивает правильных показаний.

Штатная схема управления работой двигателя в этом режиме не допускает малейшего нарушения герметичности системы или ее засорения. Основными причинами отказа данного блока является трещины в мембране или засорение каналов твердыми отложениями, возникающими в результате использования некачественного топлива.

Устранение неисправностей блока

По завершении диагностических операций на двигателе ВАЗ 2107 следует исключить другие поломки, которые могут иметь схожие проявления. Эконометр работает за счет изменения давления в каналах карбюратора, повреждение его трубки может привести к подсосу воздуха. Современный инжектор электронная система управления позволяет исключить электропневматические устройства, обладающие меньшей надежностью.

Точное установление причины неисправности ЭПХХ возможно только в случае демонтажа блока и его полной разборки. Снимается экономайзер с карбюратора в следующем порядке:

  1. Ключом на «10» откручиваются 3 гайки, удерживающие крышку фильтра, и поднять вверх по шпилькам.
  2. Выкручиваются два винта с крестообразными головками, фиксирующие пневматический блок с мембраной и клапаном. Со штуцера устройства снимается управляющая трубка.
  3. Устройство вынимается из гнезда, и тщательно осматривается на предмет повреждений и наличия нагара на клапане или его посадочном гнезде.

Схема работы карбюратора на смену, которому пришел инжектор, предполагает реакцию на изменение давления в камере с уменьшением или увеличением подачи топлива. Экономайзер реализует эту обратную связь через гибкую мембраны, жестко соединенную со штоком и клапаном. Проверяя данный блок, особое внимание следует обратить на этот узел.

В продаже имеются ремонтные комплекты для карбюраторов «Солекс» которые устанавливались ранее на ВАЗ 2107. Блок принудительного холостого хода, если он не работает, может быть отремонтирован с использованием деталей такого набора. Установка узла на предназначенное ему место должна сопровождаться проверкой герметичности. Последним перед установкой воздушного фильтра подключается эконометр, расположенный на панели управления. Положение стрелки в зеленом секторе означает приемлемый расход топлива.

ЭПХХ карбюраторов Озон 2105, 2107

Карбюраторы Озон 2105-1107010 (ВАЗ 2101, 21011, 2105 с двигателями 1,3 л), Озон 2107-1107010 (ВАЗ 2107, 2104 с двигателями 1,45 и 1,6) оснащаются системой экономайзера принудительного холостого хода (ЭПХХ). Она позволяет блокировать подачу топливной смеси через систему холостого хода карбюратора на принудительном холостом ходу (ПХХ). Рассмотрим особенности ее устройства и принцип действия.

Система экономайзера принудительного холостого хода карбюраторов 2105, 2107 Озон предназначена для принудительного прекращения подачи топлива в двигатель через систему холостого хода карбюратора на режиме принудительного холостого хода (при торможении двигателем с включенной передачей и отпущенной педалью «газа»). Это необходимо для достижения топливной экономичности и улучшения процессов сгорания смеси в цилиндрах, а так же для предотвращения работы двигателя после выключения зажигания («дизелинг», калильное зажигание).

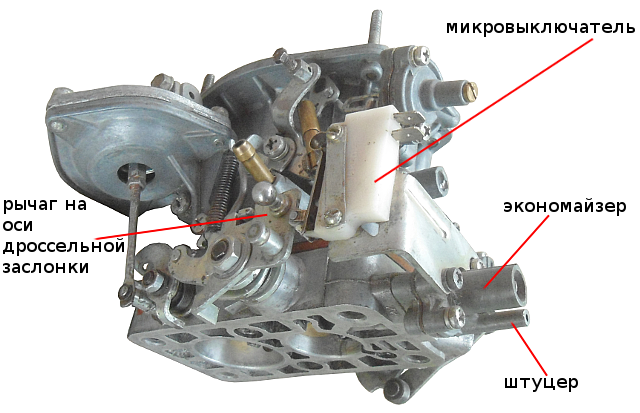

Расположение на автомобиле

Экономайзер с иглой установлен вместо винта регулировки «количества» топливной смеси карбюратора. Помимо него тут же на карбюраторе, на специальном кронштейне, на блоке дроссельных заслонок установлен микропереключатель ЭПХХ. На левом брызговике двигателя расположен блок управления системы ЭПХХ, на правом электропневмоклапан от которого идут трубки подведения разрежения к штуцеру на впускном коллекторе и штуцеру на экономайзере в карбюраторе.

Устройство ЭПХХ Озон

Система ЭПХХ карбюратора 2105, 2107 Озон состоит из нескольких элементов.

Экономайзер

Состоит из корпуса, запорной иглы, перекрывающей выход топлива из системы холостого хода, соединенной с иглой диафрагмы, регулировочного винта «количества» топливной смеси.

Микровыключатель

Подает сигнал блоку управления, о том закрыта либо открыта дроссельная заслонка первой камеры карбюратора. Включается либо выключается перемещением рычага на оси дроссельной заслонки первой камеры. В рычаге есть паз, обеспечивающий некоторый свободный ход, в пределах которого перемещение педали не вызывает открытия дроссельной заслонки. Поэтому, водитель, нажимая на педаль «газа» вначале замыкает контакты микропереключателя (посылая сигнал на блок управления о начале открытия дроссельной заслонки), а потом перемещает дроссельную заслонку. Подробнее: «Микровыключатель ЭПХХ карбюратора Озон».

Электропневмоклапан

Через него проходит разрежение от впускного коллектора двигателя в корпус экономайзера. После включения зажигания электропневмоклапан запитывается и открывает доступ разрежения из впускного коллектора в корпус экономайзера. На ПХХ блок управления обесточивает его и таким образом закрывает подачу разрежения в экономайзер, игла которого запирает выходное отверстие СХХ. Центральный штуцер пневмоклапана – вывод к впускному коллектору, боковой к экономайзеру карбюратора.

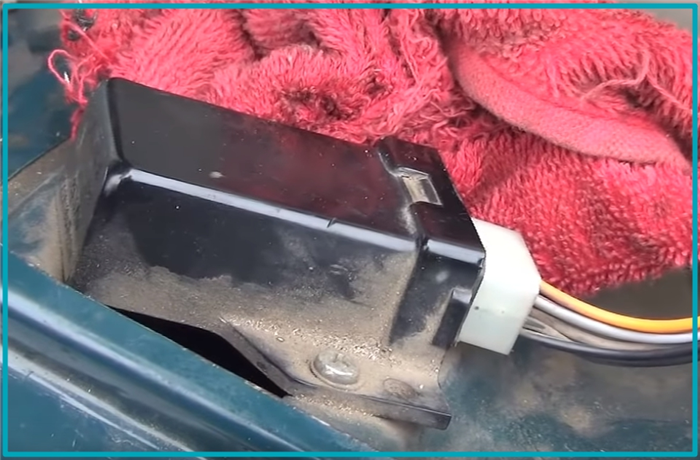

Блок управления

Получает сигнал с катушки зажигания о частоте вращения коленчатого вала и с микропереключателя о положении дроссельной заслонки первой камеры карбюратора (закрыта — открыта). Исходя из полученных данных, обесточивает или запитывает электропневмоклапан, через который подается разрежение в корпус экономайзера.

Принцип действия ЭПХХ Озон

Экономайзер системы ЭПХХ имеет запорную иглу, соединенную с диафрагмой. После пуска двигателя под диафрагму постоянно подается разрежение из впускного коллектора через электропневмоклапан, удерживающее иглу в открытом состоянии – система холостого хода работает. Вращением регулировочного винта «количества» топливной смеси можно регулировать ход иглы тем самым обеспечивая большую или меньшую топливоподачу на холостом ходу.

При движении автомобиля с включенной передачей и отпущенной педалью «газа» (сбросе «газа») «накатом», например при спуске с горы или торможении двигателем (режим принудительного холостого хода) необходимо отключить подачу топлива через систему холостого хода, чтобы предотвратить переобогащение топливной смеси, оптимизировать ее состав и сократить выброс лишних СО и СН в атмосферу. Функцию блокировки системы ХХ в такой ситуации берет на себя ЭПХХ.

После сброса «газа» блок управления получив сигналы от микровыключателя о том, что дроссельная заслонка закрылась и с катушки зажигания (импульсы вызываемые работой прерывателя), что частота вращения выше 1600 об/мин, обесточивает электропневмоклапан, прекращая подачу разрежения в корпус экономайзера. Игла экономайзера запирает выходное отверстие СХХ (кольцевой распылитель), подача топлива в двигатель через СХХ прекращается. Закрытая дроссельная заслонка и определенные обороты двигателя — два условия включения в работу ЭПХХ карбюратора Озон.

После падения оборотов до 1200 об/мин (движение на «нейтрали» или с включенной передачей без нажатия на «газ») или если водитель нажал на педаль «газа» (сигнал с микровыключателя, что дроссельная заслонка открылась) блок управления запитывает пневмоклапан, разрежение через него начинает поступать за диафрагму экономайзера, игла оттягивается назад, открывая выходное отверстие, система холостого хода вновь заработала. Благодаря подобным манипуляциям на ПХХ двигателя происходит экономия топлива – до 0,3 – 0,5 л/100 км.

После выключения зажигания электропневмоклапан обесточивается, перекрывает подачу топлива в двигатель через СХХ. Тем самым предотвращается возникновение калильного зажигания (двигатель самопроизвольно работает после выключения зажигания).

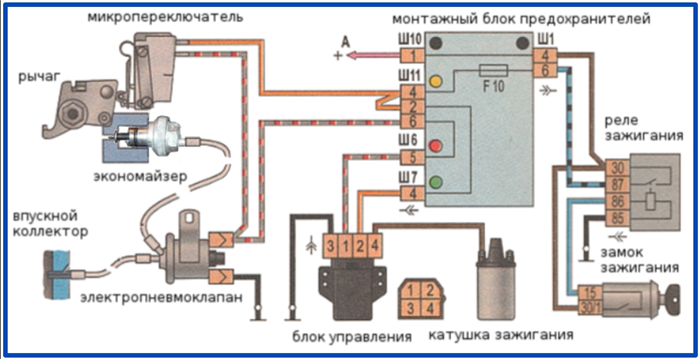

схема ЭПХХ карбюраторов 2105, 2107 Озон

Неисправности ЭПХХ Озон

Неисправная система ЭПХХ карбюратора Озон приводит к таким проблемам в работе двигателя автомобиля как неустойчивый холостой ход, двигатель может запускаться и глохнуть, обороты холостого хода не поддаются регулировке, повышенный расход топлива. Причинами неисправности ЭПХХ карбюратора Озон могут быть пробитая диафрагма в корпусе экономайзера, вышедший из строя блок управления или электропневмоклапан, неправильно отрегулированный микровыключатель или соскочившие (поврежденные) трубки к электропневмоклапану. Как выявить и устранить причины неисправности системы ЭПХХ, рассмотрено на нашем сайте в статье «Проверка и ремонт системы ЭПХХ карбюратора Озон».

Применяемость блоков управления ЭПХХ на автомобилях ВАЗ с карбюраторами Озон

ВАЗ 2104 — блок управления 25.3761.

ВАЗ 2105 – блок управления 25.3761.

ВАЗ 2107 – блок управления 25.3761.

Частота вращения коленчатого вала, при которой блок управления 25.3761 включает электропневмоклапан (подает на него напряжение) и СХХ вступает в работу — 1200 об/мин. Частота, при которой клапан отключается и перекрывает подачу топлива через СХХ — 1600 об/мин. Такой порядок включения – выключения повышает устойчивость работы двигателя и предотвращает «рывки» и «провалы» при резком сбросе «газа».

Примечания и дополнения

— Помимо системы ЭПХХ карбюраторы 2105-1107010 и 2107-1107010 Озон оснащены штуцером отбора разрежения к вакуумному регулятору опережения зажигания на трамблере.

— На ряде карбюраторов Озон (например, 2107-1107010-20) система ЭПХХ отсутствует, но вместо заглушки-держателя топливного жиклера СХХ установлен электромагнитный клапан, отсекающий подачу топлива через СХХ после выключения зажигания.

— Если нет времени заниматься настройкой и доведением до ума системы ЭПХХ карбюратора Озон, то можно ее немного доработать и забыть про ее проблемы. Статья по теме «Доработка системы ЭПХХ карбюратора Озон».
