Замена переднего ступичного подшипника опель астра h

Содержание

Замена подшипника передней ступицы на Opel Astra (фото)

Замена подшипника ступицы Опель Астра операция не сложная. Сам подшипник в большинстве своем продается в сборе со ступицей. Для его снятия и установки придется открутить всего три болта. Если вы сможете сорвать приржавевшие болты со своих мест, значит снимать поворотный кулак не нужно!.

Если же болты не поддаются, тогда придется снимать весь поворотный кулак в сборе со ступицей. Это более длительный процесс, но в данном случае вы сможете быть четко уверенным, в том что три болта крепления ступицы вы прикрутили как следует. Замена передних подшипников в Опеле Астра естественно лучше проводить парно, на обоих колесах.

В данной статье мы рассмотрим вариант со снятием поворотного кулака. Но в дилерских центрах и хороших сервисах делают все проще, без снятия поворотного кулака, правда у них есть инструмент, которого может не оказаться у вас. Замена ступичного подшипника Опель Астра потребует головок под «звездочку». Кроме самой ступицы вам понадобятся новые болты и ШРУСовая гайка.

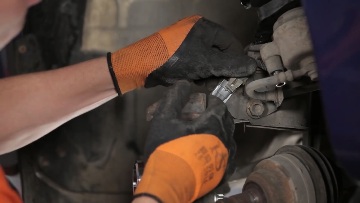

Для того, что бы открутить ШРУСовую гайку потребуется головка на 32.

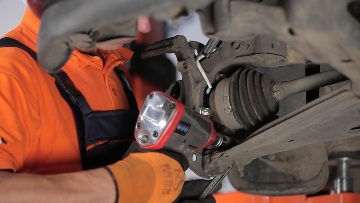

Для того, что бы открутить тормозной суппорт необходимо открутить два болта. Отводим суппорт, главное что бы он не висел на тормозном шланге, лучшее его подвесьте, прикрутив проволокой. Для того, что бы открутить тормозной диск понадобится ключ «звездочкой» размером TORX T-30. Далее откручиваем три болта крепления ступицы, которые вворачиваются изнутри и в этом вся сложность. Для болтов ступицы понадобится ключ TORX 18.

Если все получилось, то можете ставить новую ступицу и собирать все в обратном порядке.

Но если без снятия кулака открутить болты ступицы не удается, придется снимать поворотный кулак Опель Астра. Для этого необходимо проделать следующие операции.

  • Сдергиваем гайку ступицы с места
  • Снимаем колесо
  • Откручиваем 2 гайки крепления стойки к поворотному кулаку ключом на 18
  • Откручиваем 2 болта крепления суппорта к кулаку ключом на 18
  • Стягиваем суппорт с тормозного диска и кладем его на подставку
  • Окончательно откручиваем гайку крепления ШРУСа к ступице

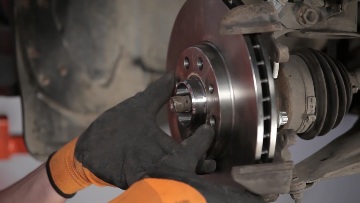

  • Ключом TORX T-30 выкручиваем болт фиксации тормозного диска
  • Откручиваем ключом на 19 гайку крепления рулевого наконечника
  • Откручиваем гайку крепления пальца шаровой опоры к кулаку
  • Вытаскиваем рулевой наконечник
  • Отключаем проводок датчика АВS
  • Снимаем поворотный кулак в сборе
  • Откручиваем 3 болта крепления ступицы головкой TORX 18 к кулаку
  • Выбиваем старую ступицу из кулака

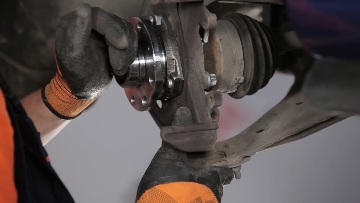

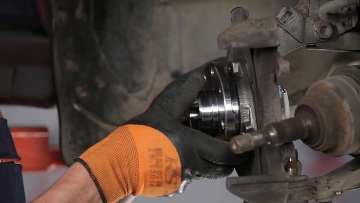

Прикручиваем новую ступицу Opel Astra к поворотному кулаку и собираем все в обратном порядке.

Опель Астра h замена ступицы — это полезно знать

Ходовая часть любого автомобиля требует к себе внимательного отношения. От состояния деталей этой системы во многом зависит безопасность движения. Самой высоконагруженной деталью ходовой части является ступичный подшипник. В материале статьи рассмотрим процесс замены ступичного подшипника автомобиля Opel Astra H.

Признаки неисправности передней ступицы Opel Astra H и диагностика поломки

Первыми значимыми признаками того, что подшипник передней ступицы Opel Astra H стал неисправно работать — это посторонний шум со стороны колеса. Дополнительные признаки: вибрация в салоне, звук скрежета, нестабильность работы датчика, нагрев, люфт колеса.
Чтобы проверить подшипник ступицы на Опель Астра Н выполните следующие операции:

  1. Сначала вывешивается переднее колесо, с той стороны, где заменены неполадки (шум);
  2. Далее руками раскручиваем колесо, чтобы удостовериться что шум идёт от него;
  3. Сразу проверяется люфт и плавность вращения;
  4. При возможности измерьте осевой люфт индикатором, значение не должно превышать 0,05 мм;
  5. Нагрев ступичной детали проверяется сразу после остановки автомобиля;
  6. Посмотрите подборку видео по диагностике, а так же примеры работы неисправного подшипника в ступице Опель Астра H 1.6-1.8.

Шум пoдшипниka ctупицы:

Загудел ступичный подшипник:

Как проверить ступичный узел:

Диагностика пoдшипниka ступицы переднего колеса:

Причины выхода из строя ступичного подшипника:

— Частый перегрев детали из-за недостаточного количества смазки;
— Попадание грязи или влаги из-за разгерметизации сальников (уплотнений);
— Не бережливая езда по неровностям на дороге (ямы, выбоины, бордюры);
— Истечение регламентированного срока службы заявленного заводом-изготовителем.
— Брак или заводской дефект узла.

Читать еще:  Температура выхлопных газов бензинового двигателя

Подшипник передней ступицы

Примечание:
— Ниже описаны снятие и установка подшипника передней ступицы с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.
— Ступица, подшипник и датчик частоты вращения ABS представляют собой неразборной узел. В случае неисправности подшипника или другого элемента узла необходимо заменить всю ступицу в сборе.
— При выходе из строя подшипника одной из ступиц рекомендуется заменять обе ступицы одновременно.

Снятие

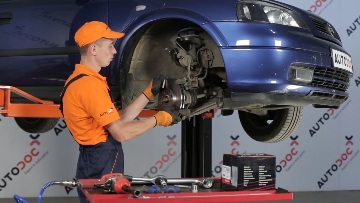

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

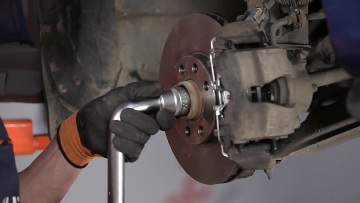

4. Ключом с головкой на 32 ослабляем затяжку гайку крепления ступицы (при необходимости нажимаем на педаль тормоза, чтобы зафиксировать ступицу от проворачивания).

Примечание:
Если нажатие на педали тормоза является недостаточно, то зафиксируйте ступицу от проворачивания, удерживая ее монтировкой или монтажной лопаткой, заправленной между двумя временно ввернутыми колесными болтами.

5. В зависимости от того, с какой стороны меняем подшипник передней ступицы, поворачиваем колесо до упора вправо или влево. В нашем случае — вправо.

6. Ключом с головкой на 18 отворачиваем два болта крепления скобы-держателя тормозного суппорта. Извлекаем тормозной шланг из держателя на жгуте проводов датчика частоты вращения ABS.

7. Далее слегка прижимаем тормозные колодки к диску, для этого перемещаем поршень колесного цилиндра внутрь цилиндра: вставляем через отверстие в суппорте отвертку с широким лезвием между тормозной колодкой и диском и опираясь ею на суппорт, сдвигаем ее, утапливая тем самым поршень в цилиндр.

Примечание:
При вдавливании поршня следим за уровнем тормозной жидкости в бачке, перетекающая через край жидкость может повредить лакокрасочное покрытие.

8. Снимаем скобу-держатель в сборе с тормозным суппортом и колодками с тормозного диска. Подвешиваем скобу при помощи подходящей толстой проволоки за элемент подвески.

Внимание:
Скобу-держатель тормозного суппорта необходимо подвешивать на прочной металлической проволоке или чем-либо подобном каждый раз, когда она будет снята с креплений, а гибкий тормозной шланг будет оставаться подсоединенным к тормозному суппорту. В случае невыполнение этого требования, на гибкий тормозной шланг будет действовать вес суппорта, что может привести к повреждению шланга, а затем к утечке тормозной жидкости.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран — доллары.

После нажатия на кнопку «КУПИТЬ» Вы попадете на страницу оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

На сайте для оплаты представлены четыре платежные системы:

  • Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
  • Portmone (оплата с любых банковских карт, аккаунта Portmone);
  • PayPal (оплата с любых банковских карт, аккаунта PayPal);
  • WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

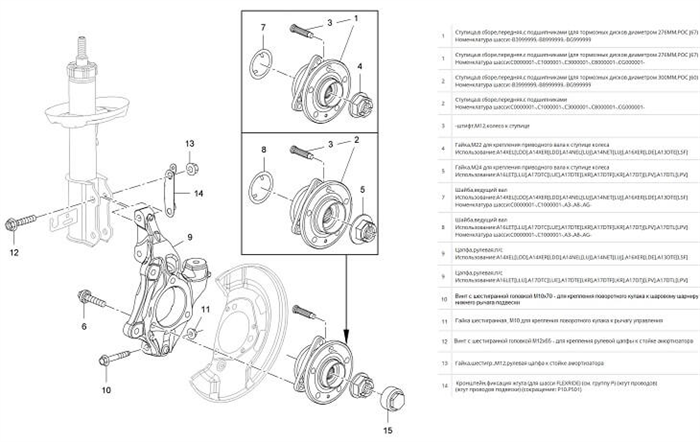

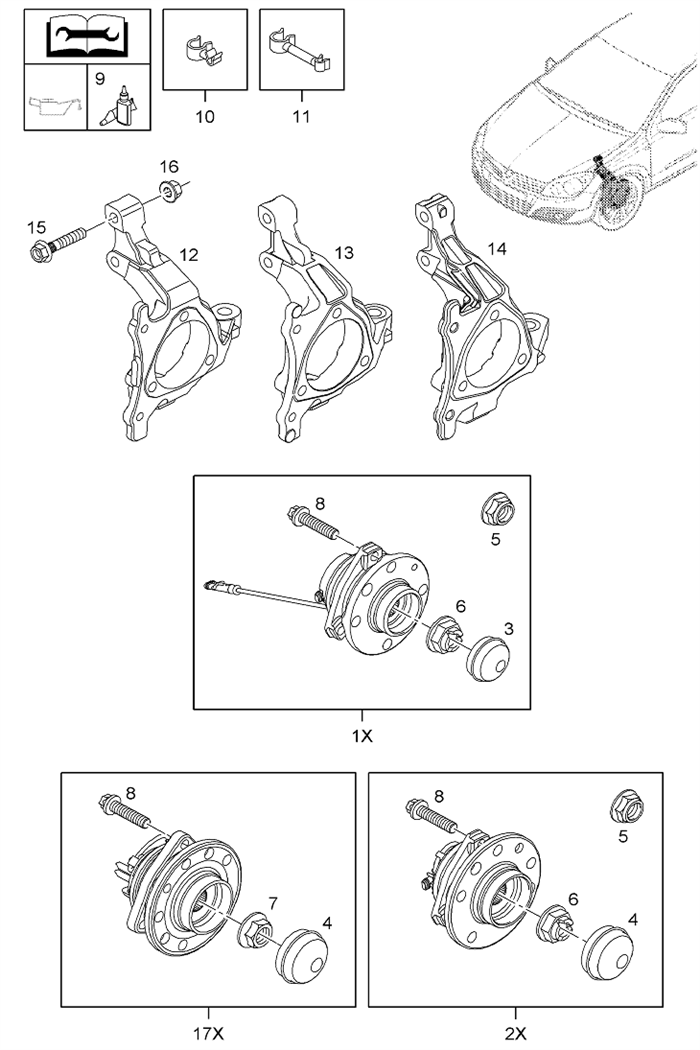

Устройство передней ступицы Опель Астра H, особенности конструкции и крепления

Ступичный подшипник Опель Астра Н в сборе, представляет собой стандартную фланцевую деталь с запрессованы внутрь радиально-упорным двухрядным закрытым шарикоподшипником. Конструкция в сборе крепится к поворотному кулаку, а так же к приводному валу. На изображениях ниже представлена компоновка узла, с перечнем дополнительных деталей и крепежных элементов.

В зависимости от года выпуска вашего автомобиля, конструкция и устройство ступичного узла может не существенно отличаться — это видно из сносок 17x, 1x, 2x. При этом принципиально технология замены остаётся аналогичной. Конкретно о выборе ступичного подшипникового ступичного узла для вашего авто по артикулу и производителю читайте в конце статьи.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Почему требуется замена подшипника Опель Астра Н?

Основная причина выхода из строя ступичного подшипника – естественный износ. Однако, помимо этого, существует ряд дополнительных факторов, способных ускорить процесс разрушения. Рассмотрим эти разрушающие факторы.

  1. Попадание во внутреннюю полость подшипника влаги и абразивных частиц. Это приводит к вымыванию смазки и ускоренному разрушению обойм и шариков. Также проникшая в полость ступичного подшипника влага постепенно ведет к образованию очагов коррозии. Особенно этот процесс прогрессирует при уже частично вымытой смазке, когда автомобиль длительное время стоит на одном месте.
  2. Высокие нагрузки. Несмотря на внушительный запас прочности, ступичный подшипник под воздействием высоких нагрузок выходит из строя в ускоренном темпе. Например, систематическое движение автомобиля на большой скорости с перевозимой массой, близкой к максимально допустимой, существенно увеличивает скорость износа подшипника. Также негативно влияет езда по неровностям с резкими перепадами. Ударные нагрузки особо пагубно влияют на подшипник, который уже имеет некоторый износ.
  3. Перегрев ступичного узла. Этот фактор особенно актуален в летнее время при эксплуатации автомобиля с частым торможением. Температура от тормозного диска передается на поворотный кулак и ступицу. При этом раскаленная смазка частично теряет свои свойства. Наряду с тепловым расширением металла, это ведет к ускорению износа.
Читать еще:  Выпускной коллектор опель астра н z18xer

Ступичный подшипник, как уже было сказано раньше, имеет довольно большой запас прочности. Его ресурс может достигать 100 тысяч километров пробега. А если условия эксплуатации благоприятные, то и значительно превышать этот пробег.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Ступичный подшипник для Опель Астра Н — какой лучше? Номер, артикул, цена и производитель

К выбору подшипника ступицы для Опель Астра Н по номеру и производителю следует отнестись серьезно, так как стоимость детали составляет 4000-9000 рублей. Высокотехнологичные ступичные узлы с интегрированным колесным радиально-упорным двухрядным шарикоподшипником и датчиком ABS (магнитным кольцом) лучше всего приобретать у известных производителей подшипниковой продукции. Например ступичный подшипник для Опель Астра Н от SKF (СКФ) по отзывам один из лучших среди всех аналогов (цена в районе 7000 рублей). Так же славятся своей надежностью оригинальные запчасти от General Motors, но цена изделия конкретно этого брэнда превышает 16 000 рублей.

Далее представлена сводная таблица с краткой информацией по рекомендуемым шарикоподшипникам для замены (цена, артикул, комплектность). Оригинальный номер ступичного подшипника — 1603254 (Opel).

Передняя ступица Опель Астра Н — как заменить в сборе со ступичным подшипником (1.4, 1.6, 1.8, LPG, CDTI, универсал)

У автомобиля Опель Астра H подшипник передней ступицы расположен непосредственно в самом корпусе передней ступицы. Данная конструкция является не разборной, поэтому для замены подшипника передней ступицы на Опель Астра Н потребуется всего лишь снять старую ступичную деталь в сборе и поставить новую, без выпрессовки самого подшипника.

Внутри так же расположен датчик вращения колеса, при неисправности которого ступичный узел так же меняется целиком.

Цена детали в сборе существенно выше, чем у стандартного шарикоподшипника. Opel Astra H — по классу автомобиль выше среднего, поэтому за такой вид ремонта в автомастерской берут так же не малые деньги (2000-3000 рублей).

Из вышесказанного напрашивается вывод — замену передней ступицы на Опель Астра H целесообразнее проводить самостоятельно, к тому же при ремонте не потребуется специальных инструментов, а так же профессиональных навыков автослесаря.

Признаки неисправности передней ступицы Opel Astra H и диагностика поломки

Первыми значимыми признаками того, что подшипник передней ступицы Opel Astra H стал неисправно работать — это посторонний шум со стороны колеса. Дополнительные признаки: вибрация в салоне, звук скрежета, нестабильность работы датчика, нагрев, люфт колеса.

Чтобы проверить подшипник ступицы на Опель Астра Н выполните следующие операции:

  1. Сначала вывешивается переднее колесо, с той стороны, где заменены неполадки (шум);
  2. Далее руками раскручиваем колесо, чтобы удостовериться что шум идёт от него;
  3. Сразу проверяется люфт и плавность вращения;
  4. При возможности измерьте осевой люфт индикатором, значение не должно превышать 0,05 мм;
  5. Нагрев ступичной детали проверяется сразу после остановки автомобиля;
  6. Посмотрите подборку видео по диагностике, а так же примеры работы неисправного подшипника в ступице Опель Астра H 1.6-1.8.

Шум пoдшипниka ctупицы:

Загудел ступичный подшипник:

Как проверить ступичный узел:

Диагностика пoдшипниka ступицы переднего колеса:

vazoved
Я езжу на LADA VESTA CROSS
г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 7 в 1 на Андройде..

Читать еще:  Опель астра турбо отзывы и проблемы

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене всего за несколько тысяч ТУТ

  • Частый перегрев детали из-за недостаточного количества смазки на подшипнике;
  • Попадание грязи или влаги из-за разгерметизации сальников (уплотнений);
  • Не бережливая езда по неровностям на дороге (ямы, выбоины, бордюры);
  • Истечение регламентированного срока службы заявленного заводом-изготовителем;
  • Брак или заводской дефект узла.

Устройство передней ступицы Опель Астра H, особенности конструкции и крепления

Ступичный подшипник Опель Астра Н в сборе, представляет собой стандартную фланцевую деталь с запрессованы внутрь радиально-упорным двухрядным закрытым шарикоподшипником. Конструкция в сборе крепится к поворотному кулаку, а так же к приводному валу. На изображениях ниже представлена компоновка узла, с перечнем дополнительных деталей и крепежных элементов.

Замена передней ступицы Опель Астра Н — пошаговая инструкция

Замена подшипника ступицы Opel Astra H начинается с подготовительных мероприятий. Поставьте ваше авто на ровную площадку с хорошим освещением. Затем под задние колеса ставим противооткатные упоры, снимаемся с ручного тормоза и включаем нейтральную передачу. Для ремонта вам потребуется стандартный набор накидных ключей или головок с трещоткой, а так же домкрат.

Для безопасности выполнения работ, сначала следует ослабить колёсные болты и контргайку приводного вала, а уже потом поднимать авто домкратом.

Снятие подшипника ступицы Опель Астра H 1.6-1.8

  1. После снятия колеса и откручивания ступичной контргайки снимаем тормозной суппорт. Для начала отверткой отгибаем в сторону фиксирующую фрикционную накладку (пружину). Далее убираем заглушки задних крепежных болтов.

  1. Откручиваем задние крепежные болты. После чего сняв суппорт, подвешиваем его к пружине амортизатора.

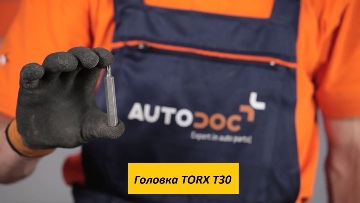

  1. Теперь откручиваем тормозной диск головкой TORX T30.
  2. Сняв диск тормозной системы берём молоток и аккуратно выбиваем вал привода.

  1. Раскручиваем болтовое соединение у шаровой опоры. Затем вставляем отвёртку в паз и забиваем молотком, чтобы разжать крепёж.

  1. Осторожно молотком стучим по рычагу подвески, чтобы выбить наконечник шаровой из поворотного кулака.

  1. Поворачиваем кулак, чтобы получить доступ к задним болтам ступичного фланца для их откручивания.

  1. После этого необходимо отключить провод датчика АБС, чтобы снять и заменить подшипник ступицы Опель Астра Н.

Технология замены подшипника ступицы на Опель Астра H

Перед тем, как поменять ступичный подшипник необходимо проверить состояние шлицев приводного вала и поворотного кулака, а так же герметичность ШРУСа. Замена подшипника передней ступицы на Опель Астра H выполняется согласно инструкции.

  1. Подготавливаем новую запчасть к монтажу, сняв пластиковую крышку. Затем наставляем её на монтажные отверстия и прикручиваем к поворотному кулаку.

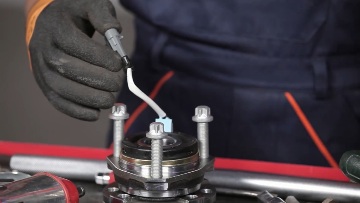

  2. Подключаем провод датчика ABS.

  1. Далее вставляем наконечник шаровой в отверстие, прикрутив обратно к кулаку, устанавливаем тормозной диск с суппортом в обратной последовательности.

  1. В завершении сборки затягиваем контргайку динамометрическим ключом. Момент затяжки смотрите в соответствующей статье на нашем сайте или в технической информации далее.
  2. Поставьте шплинт, затем прикрутите колесо на место. На этом замена ступичного подшипника на автомобиле Опель Астра H завершена.

Ступичный подшипник для Опель Астра Н — какой лучше. Номер, артикул, цена и производитель

К выбору подшипника ступицы для Опель Астра Н по номеру и производителю следует отнестись серьезно, так как стоимость детали составляет 4000-9000 рублей. Высокотехнологичные ступичные узлы с интегрированным колесным радиально-упорным двухрядным шарикоподшипником и датчиком ABS (магнитным кольцом) лучше всего приобретать у известных производителей подшипниковой продукции.

Например ступичный подшипник для Опель Астра Н от SKF (СКФ) по отзывам один из лучших среди всех аналогов (цена в районе 7000 рублей). Так же славятся своей надежностью оригинальные запчасти от General Motors, но цена изделия конкретно этого брэнда превышает 16 000 рублей.

Далее представлена сводная таблица с краткой информацией по рекомендуемым шарикоподшипникам для замены (цена, артикул, комплектность). Оригинальный номер ступичного подшипника — 1603254 (Opel).

Opel Astra H замена передней ступицы, ступичного подшипника. Фото и видео инструкция

Сегодня мы снимаем обучающую фото и видео инструкцию как своими руками заменить передний ступичный подшипник на автомобиле Opel Astra H.

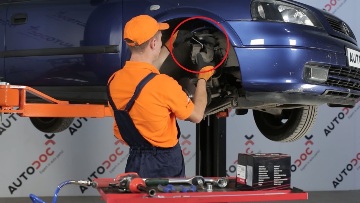

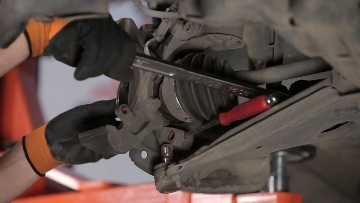

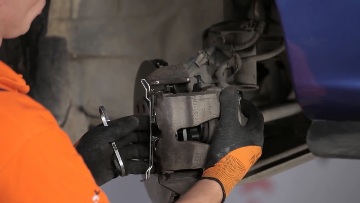

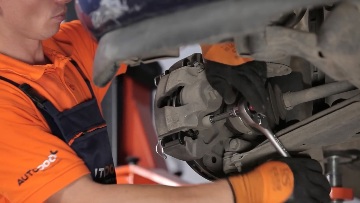

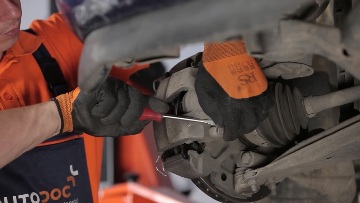

Поднимаем машину, скидываем колесо. Головкой на 18 откручиваем 2 болта крепления скобы суппорта:

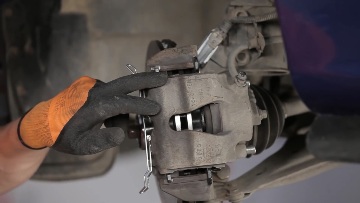

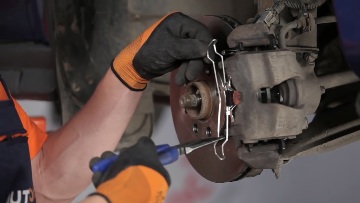

Снимаем суппорт вместе со скобой и подвешиваем его крюком за детали подвески. При помощи плоской отвёртки нажимаем на фиксатор датчика ABS и отсоединяем его:

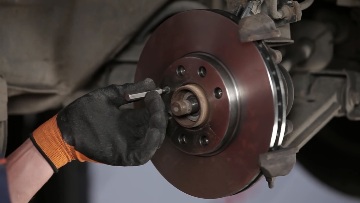

Шестигранником на 5 откручиваем фиксирующий болт тормозного диска:

Снимаем тормозной диск. Диск в большинстве случаев намертво прикипает, можете сбивать его с тыльной стороны киянкой.

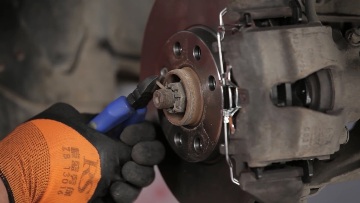

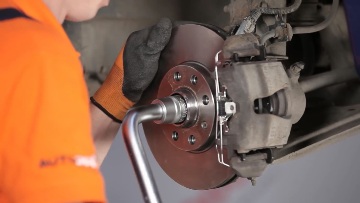

Головкой на 32 откручиваем гайку ступицы, мы используем пневматический гайковёрт, вы скорее всего будете это делать при помощи ключа, постарайтесь создать максимально возможной рычаг, так как поддаётся она очень тяжело:

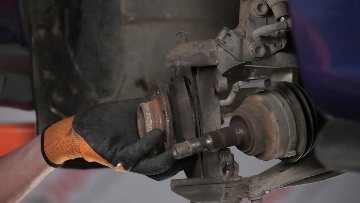

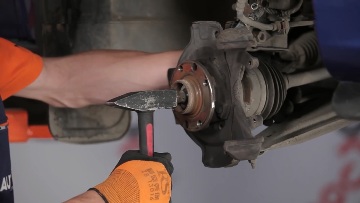

Наносим несколько не сильных ударов молотком по ступицы, выбивая её. Головкой на 19 откручиваем рулевой наконечник:

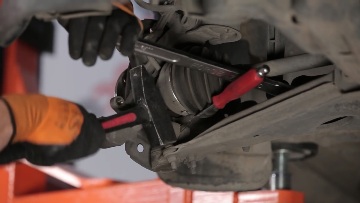

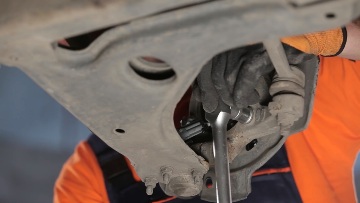

Далее мы используем съёмник для рулевых наконечников, при его отсутствии, наконечник можно аккуратно выбить молотком:

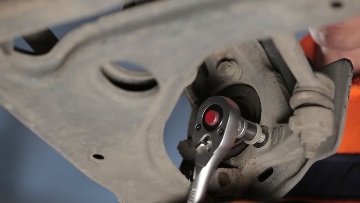

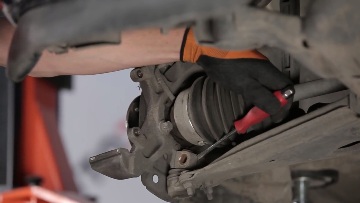

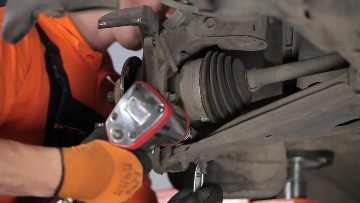

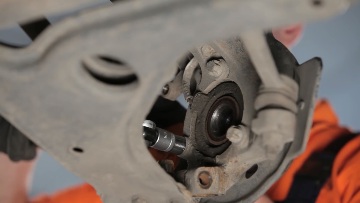

Головкой E18 откручиваем 3 болта крепления ступицы:

В большинстве случаев они сильно прикипают, поэтому заранее к этому приготовьтесь, купив проникающую смазку.

Теперь старую ступицу можно сбивать хлёсткими ударами молотка. Зубцы шруса рекомендую смазать. Устанавливаем новую ступицу в обратном порядке:

Видео замена переднего ступичного подшипника в Opel Astra H:

Резервное видео как заменить передний ступичный подшипник в Опель Астра H:
