Электродвигатель гудит но не крутит

Причины неисправностей асинхронных двигателей и методы их устранения

Асинхронные электродвигатели больше остальных распространены на производстве и часто встречаются в быту. С их помощью приводят в движение различные станки: токарные, фрезерные, заточные, грузоподъемные механизмы, такие как лифт или подъемный кран, а также различного рода вентиляторы и вытяжки. Такая популярность обусловлена низкой стоимостью, простотой и надежностью этого типа привода. Но случается так, что и простая техника ломается. В этой статье мы рассмотрим типовые неисправности асинхронных электродвигателей с короткозамкнутым ротором.

Виды неисправностей асинхронных двигателей

Неисправности можно разделить на три группы:

Не вращается или не нормально вращается вал;

При этом корпус двигателя может греться полностью или какое-то отдельное место на нем. И вал электродвигателя может не сдвигаться с места совсем, не развивать нормальные обороты, перегреваться его подшипники, издавать ненормальные для его работы звуки, вибрировать.

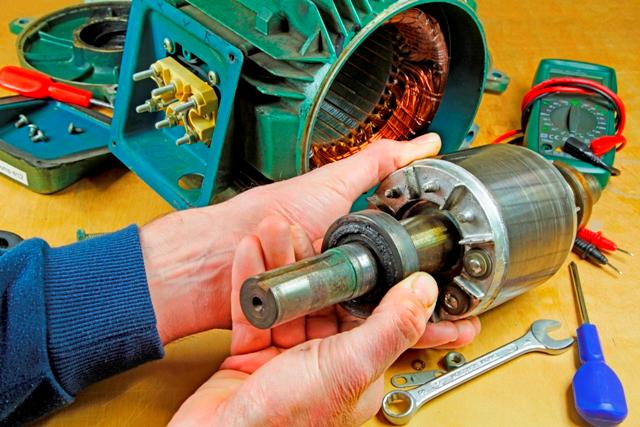

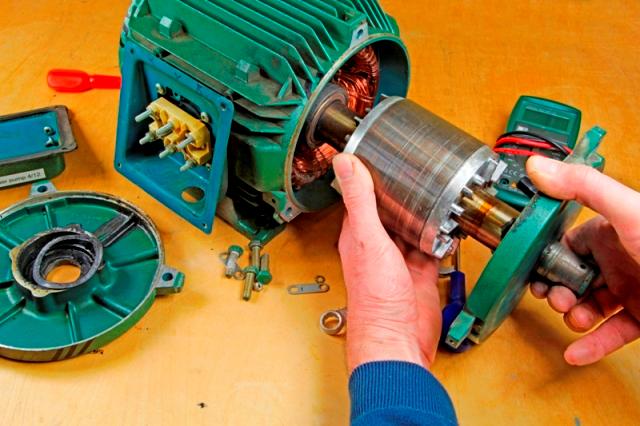

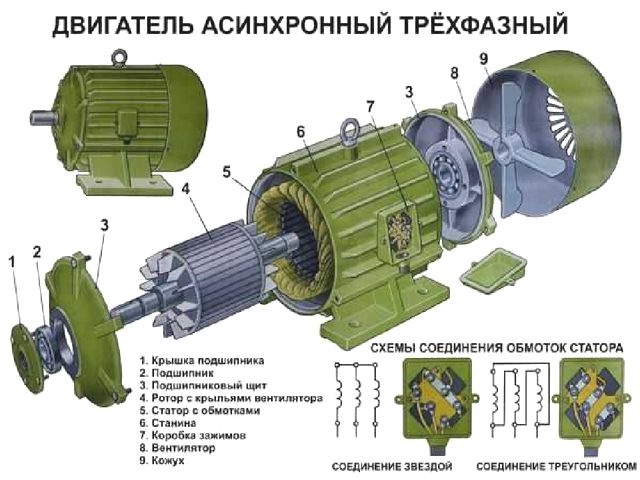

Но для начала освежите в памяти его конструкцию, а в этом вам поможет иллюстрация ниже.

Причины неисправностей также можно разделить на две группы:

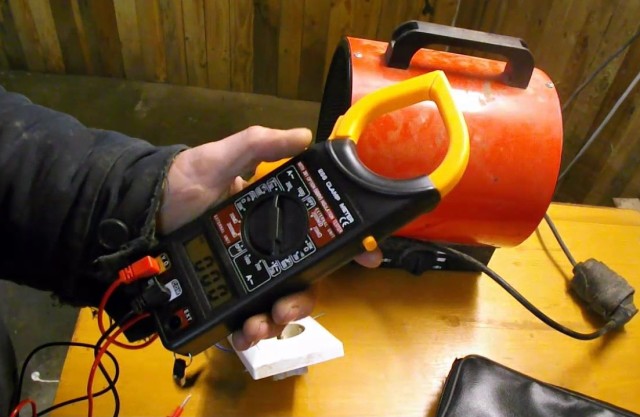

Большинство неисправностей диагностируются с помощью токовых клещей – путем сравнения токов фаз и номинального тока, и другими измерительными приборами. Рассмотрим типовые неисправности.

Не запускается электродвигатель

При подаче напряжения двигатель не начал вращаться и ни издаёт никаких звуков и вал не «пытается» сдвинуться с места. В первую очередь проверяют приходит ли питание на двигатель. Сделать это можно либо вскрыв борно двигателя и измерив в местах подключения питающего кабеля, либо измерив напряжение на питающем рубильнике, контакторе, пускателе или автоматическом выключателе.

Однако если есть напряжение на клеммах двигателя – значит вся линия в норме.

Измерив напряжение в начале линии – на автомате вы узнаете только то, что напряжение подано, а оно может и не дойти до конечного потребителя в результате обрывов кабеля, плохого соединения по всей его длине или из-за неисправных контакторов или магнитных пускателей, а также слаботочных цепей.

Если вы убедились, что напряжение приходит на двигатель, дальнейшая его диагностика заключается в прозвонке обмоток на предмет обрыва. Проверять целостность обмотки нужно мегаомметром, так вы заодно и проверите пробой на корпус. Можно прозвонить обмотки и обычной прозвонкой, но такая проверка не считается точной.

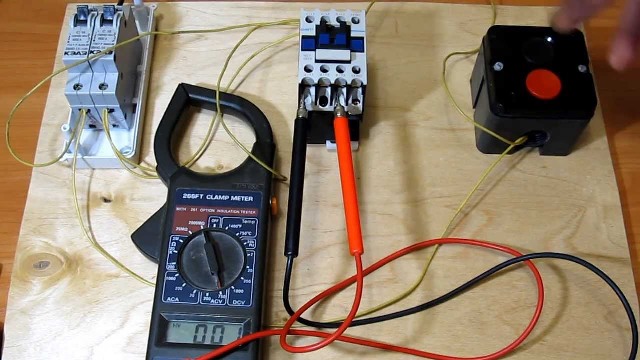

Чтобы проверить обмотки, не позванивая их и не вскрывая борно двигателя можно воспользоваться токовыми клещами. Для этого измеряют ток в каждой из фаз.

Если обмотки двигателя соединены звездой и при этом оборваны две обмотки – тока не будет ни в одной из фаз. При обрыве в одной из обмоток вы обнаружите что ток есть в двух фазах, и он повышен. При подключении по схеме треугольника даже при перегорании двух обмоток в двух из трёх фазных проводов будет протекать ток.

При обрыве в одной из обмоток двигатель может не запускаться под нагрузкой, или запускать, но медленно вращаться и вибрировать. Ниже изображен прибор для измерения вибраций двигателя.

Если обмотки исправны, а ток при измерении повышен и при этом выбивает автомат или перегорает предохранитель – наверняка заклинен вал или исполнительный механизм приводимый им в движение. Если это возможно – после отключения питания вал пытаются провернуть от руки, при этом нужно отсоединить его от приводимого в движение механизма.

Когда вы определите, что не вращается именно вал двигателя – проверяют подшипники. В электродвигателях устанавливают либо подшипники скольжения, либо подшипники качения. Изношенные втулки (подшипники скольжения) проверяют на наличие смазки, если втулки не имеют внешних изъянов – возможно просто их смазать, предварительно очистив от пыли, стружки и других загрязнений. Но так случается редко, да и такой способ ремонта актуален скорее для маломощных двигателей бытовой техники. В мощных двигателях подшипники чаще просто заменяют.

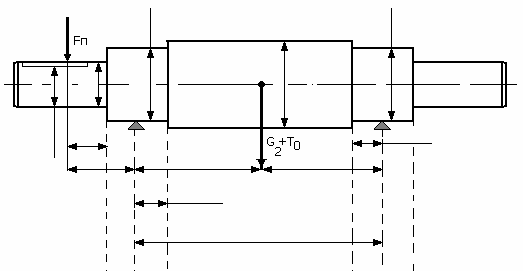

Проблемы с пониженными оборотами, нагревом, неподвижностью вала и повышенным износом подшипника могут быть связаны с неравномерной нагрузкой на вал, его перекосом, деформации и пригибанию. Если первых два случая исправимы правильной установкой вала или исполнительного механизма, а также снижением нагрузки, то деформация и провисание средней части вала требует его замены или сложного ремонта. Это особо часто возникает в мощных электродвигателях с длинным валом.

При износе одного из подшипников часто вал «закусывает». При этом в результате расширения металла из-за нагрева при трении вал может сначала начинать вращение, но либо не набрать полную скоростью, а в особо запущенном случае и вовсе остановится.

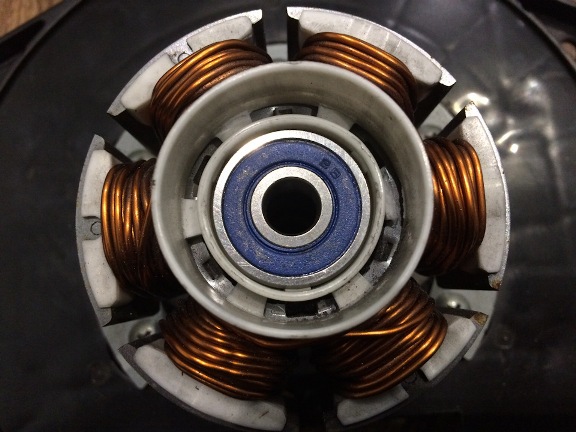

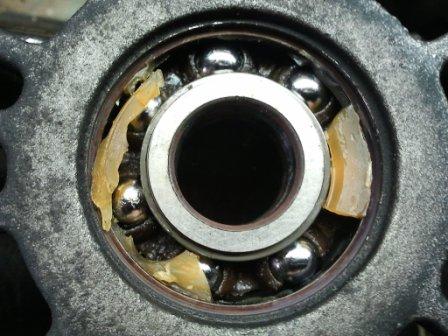

Подшипники качения также требуют регулярной набивки смазки и изнашиваются в процессе работы, особенно быстро если смазки мало или она загрязнена.

Двигатель греется

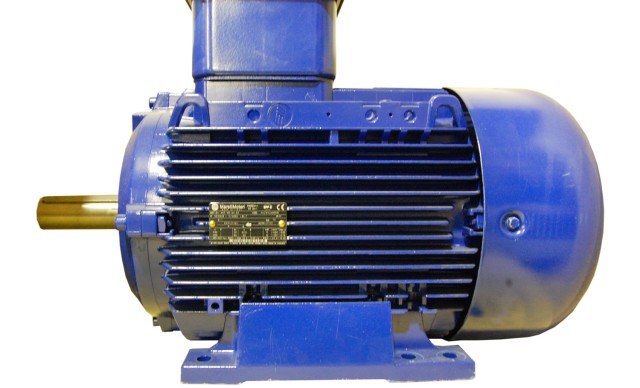

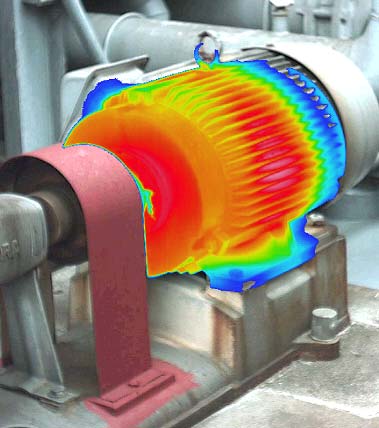

Первой причиной нагрева двигателя являются проблемы с системой охлаждения. При такой неисправности корпус электродвигателя нагревается полностью. В большинстве двигателей используется воздушное охлаждение. Для этого корпуса выполняются с оребрением, а с одной из сторон на валу устанавливают вентилятор охлаждения, воздушный поток которого направляется с помощью кожуха вдоль ребер.

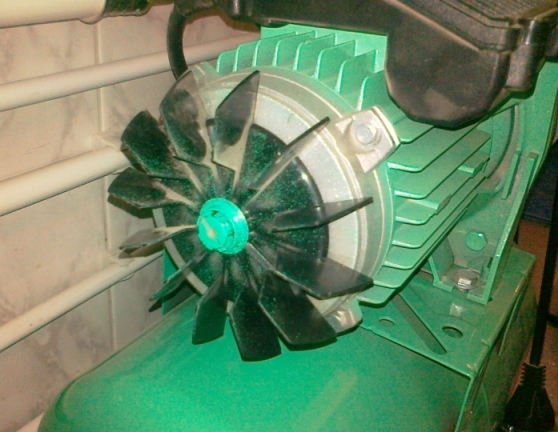

При повреждении вентилятора, или если он, например, слетит с вала – возникает проблема перегрева. В мощных двигателях используют жидкостную систему охлаждения. Кроме того, бывают двигатели и без вентиляторов – охлаждаемый за счет естественной конвекции.

Читать еще:  Форд мустанг шелби gt 350

Если вентилятор в норме нужно продолжать диагностику.

При нагреве двигателя следует проверять, нагрев подшипников. Для этого рукой ощупывают поверхность корпуса со стороны задней крышки (где нет выступающих вращающихся валов – техника безопасности превыше всего).

Если крышки подшипников горячее чем другие части поверхности корпуса – нужно проверить наличие и состояние смазки в них, а при использовании вкладышей – заменить их.

В случае, когда замена смазки в шариковом подшипнике не исправила ситуации также следует заменить их.

Локальный нагрев корпуса – ситуация при которой какой-то его участок явно горячее всех остальных, наблюдается при межвитковых замыканиях. В таких случаях диагностику проводят с помощью токовых клещей – сравнивают токи в фазах. Если в одной из фаз ток явно превышает токи в остальных фазах – тогда неисправность обмоток электродвигателя подтверждается. В этом случае ремонт заключается в частичной или полной перемотке статора.

Повышенный нагрев асинхронного электродвигателя может возникать и при замыкании пластин статора.

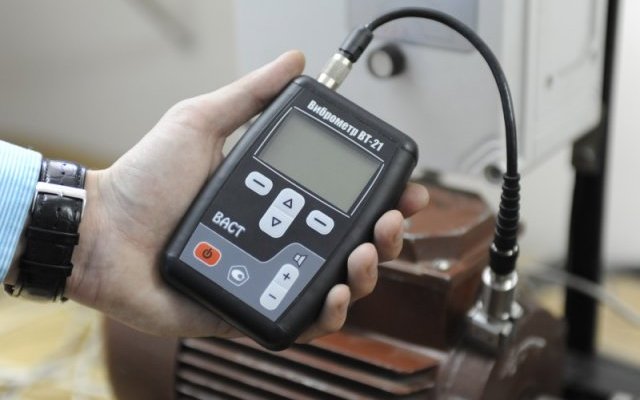

Двигатель вибрирует, шумит и издает ненормальные звуки

Шум двигателя также может быть связан также с износом подшипников. Вы наверняка замечали, как воют старые дрели и кухонные электроприборы – причина именно в этом. Вибрации вала возникают при его осевом сдвиге и деформации о которой мы говорили ранее.

Также возможны вибрации, шум или перегрев активной стали если ротор при вращении касается статора. Это происходит либо при пригибании ротора, либо при повреждении пластин статора. В последнем случае его разбирают и пластины перепрессовуют. Место касания пластин можно найти по неровностям или оно будет отполировано ротором.

Заключение

Мы рассмотрели ряд неисправностей электродвигателя, как их устранить и причины возникновения. Эксплуатация перегревающегося двигателя чревата преждевременным выходом из строя изоляции обмоток. После длительного простоя нельзя запускать двигатель не измерив сопротивление между обмотками и корпусом с помощью мегаомметра.

Нормальным считается сопротивление изоляции порядка 1 МОма на 1 кВ питающего напряжения. То есть пригодным для эксплуатации в сети с напряжением 380 В можно считать двигатель у которого сопротивление изоляции обмоток не меньше чем 0,5 МОм. В противном случае вы рискуете повредить его. Если сопротивление изоляции меньше двигатель просушивают, часто снимая с него кожух или заднюю крышку. В процессе эксплуатации сопротивление обмотки постепенно увеличивается – из-за испарения влаги при нагреве.

При соблюдении режима работы, правил эксплуатации и обслуживания, а также нормального электропитания асинхронный двигатель служит долго, часто в разы перерабатывая свой ресурс. При этом основной ремонт заключается в смазке и замене подшипников.

380в- все фазы есть, а станок гудит и не крутится.

Мужечки подскажите , что за лажа. Все фазы есть, напряжение на 1ф и 2ф по 210в , на 3ф 260в.
Мерял мультимером, местный кулибин мерял вольтметром(демидовским), намерял на 1ф и 2ф по 170в, а на 3ф 210в. Но даже при таком напряжении мотор должен работать.

Тokarj написал :
намерял на 1ф и 2ф по 170в, а на 3ф 210в.

Перекос фаз большой конечно большой, движек будет грется. Только скорее всего у вас только две фазы. В общем померить нужно между фазами напряжение

а рукой проворачивается хоть? а то может заклинил.

Вы меряли напряжение когда мотор не подключен к сети или когда он гудит?

Тokarj написал :
Но даже при таком напряжении мотор должен работать.

Это известно из документации к мотору или это Ваши логические рассуждения?

Тokarj написал :
1ф и 2ф по 210в

Нужно померить между 1ф и 2ф

А мотор точно исправен? Подсоединили правильно? А линейное напряжение померили? А то у нас было электрики одну фазу на два провода кинули.

Тokarj написал :
Но даже при таком напряжении мотор должен работать.

  1. Проверьте легкость вращения двигателя рукой.
  2. Измерять напряжение нужно на клеммах двигателя. Просадка напряжения при пуске может быть значительной.
  3. Прозвонить двигатель на обрыв, КЗ и сопротивление изоляции.
  4. Проверить схему звезда/треугольник и номинал на табличке двигателя. 220/380 -?
  5. Возможно проблема с пускателем, обрыв на кабеле внутри станка.

2Тokarj
Первым делом на входе отключенного АВ, проверяете наличие трех фаз двухполюсным индикатором ПИН – 90. И только потом тестер (если надо). И не надо забывать про фазировку.

Если при таком напряжении пытаться включить эл.двигатель без нагрузки (около 4-5 кВт) — запустится скорее всего. Если будет хотя бы малейшая нагрузка на вал — будет стоять и гудеть. Особенно касается трехфазных эл.двигателей компрессоров с ресиверами, подключенных без обратного клапана. Головка компрессора ( поршни) всегда под давлением из ресивера.
А вообще, Цэшкой намэряное — больше похоже на правду. Смотрите также контакты пускателя и (или), если мотор включается «педалью», контакты размыкателя.

1.Станок деревообрабатывающий работал как часы, пилил на нем предыдущий раз, через неделю приезжаю гудит.
2.Сосед по саду звонит через 2-3 дня после моего отъезда, говорит у него сгорел движок на станке, гудит. Я когда приехал у меня оказывается тоже гудит, у соседа на против тоже гудит. На других фидерах тоже гудят. Как правило, часто бывает пониженное напряжение и ни чего мотор крутился, мощность естественно падала потише давил если пилил, а при фуговании так и не заметно, двиг то 4 квт. Мне интересно, откуда на одной из фаз 292 вольта, сегодня приехал с сада намерил опять 215, 221, 292. Может на высокой нет фазы и поэтому перекос, у нас как то так было, но тогда был конкретный перекос. На двух фазах было по 110- 130, а на третьей 350-360. Много чего погорело у людей, кто сидел на этой фазе. Через 2 дня поеду буду разбираться конкретно, а пока слушаю советы(у нас же страна СОВЕТОВ).

Читать еще:  Технические характеристики королла филдер

9 основных неисправностей электродвигателя

В этом обзоре мы рассмотрим типичные неисправности трехфазных асинхронных электродвигателей и способы их предупреждения и устранения.

Электрические неисправности электродвигателя

Электрические неисправности двигателя всегда связаны с обмоткой.

  1. Межвитковое замыкание может возникнуть при ухудшении изоляции в пределах одной обмотки. Возможные причины: перегрев обмотки, некачественная изоляция, износ изоляции вследствие вибрации. Определить межвитковое замыкание бывает сложно. Основной метод диагностики – сравнение сопротивления и рабочего тока всех трех обмоток. Первые симптомы межвиткового замыкания – повышенный нагрев двигателя и падение момента на валу. При этом по одной из фаз ток больше, чем по двум другим.
  2. Замыкание между обмотками происходит из-за смещения обмоток, механической вибрации и ударов. При отсутствии должной электрической защиты может возникнуть короткое замыкание и пожар.
  3. Замыкание обмотки на корпус. При данной неисправности электродвигатель может продолжать работать, если неправильно выполнены заземление и защита от короткого замыкания. Однако в работе он будет смертельно опасен, так как его потенциал будет находиться под фазным напряжением.
  4. Обрыв обмотки. Эта неисправность равносильна пропаданию фазы. Если обрыв происходит в работе, то двигатель резко теряет мощность и начинает перегреваться. При правильно выполненной защите двигатель отключится, поскольку ток по другим фазам будет повышен.

Для устранения большинства из этих поломок требуется перемотка двигателя.

Механические неисправности электродвигателя

Механические неисправности электродвигателя связаны с его конструкцией.

  1. Износ и трение в подшипниках. Проявляется в повышении механической вибрации и шума при работе. В этом случае требуется замена подшипников, иначе неисправность приведет к перегреву и падению производительности двигателя.
  2. Проворачивание ротора на валу. Ротор может вращаться в магнитном поле статора, а вал будет неподвижен. Требуется механическая фиксация ротора на валу.
  3. Зацепление ротора за статор. Эта проблема связана с механической поломкой подшипников, их посадочных мест или корпуса двигателя. Кроме того, подобная неисправность приводит к повреждению обмотки статора. Практически не подлежит ремонту.
  4. Повреждение корпуса двигателя. Может происходить из-за ударов, повышенных нагрузок, неправильного крепления или низкого качества двигателя. Ремонт является трудоемким из-за трудностей соосной установки переднего и заднего подшипников.
  5. Проворачивание или повреждение крыльчатки обдува. Несмотря на то, что двигатель продолжит работать, он будет перегреваться, что существенно сократит срок его службы. Крыльчатку необходимо закрепить (для этого используется шпонка или стопорное кольцо) или заменить.

Аварийные ситуации при работе электродвигателя

Существуют неисправности, не связанные непосредственно с двигателем, но влияющие на его работу, характеристики и срок службы. Большинство этих неисправностей вызваны механической перегрузкой, увеличением тока, и, как следствие, перегревом обмоток и корпуса.

  1. Увеличение нагрузки на валу вследствие заклинивания привода либо приводимых механизмов.
  2. Перекос напряжения питания, который может быть вызван проблемами питающей сети либо внутренними проблемами привода.
  3. Пропадание фазы, которое может произойти на любом участке питания двигателя – от питающей трансформаторной подстанции до обмотки двигателя.
  4. Проблема с обдувом (охлаждением). Может возникнуть из-за повреждения крыльчатки двигателя при собственном охлаждении, из-за останова вентилятора внешнего принудительного охлаждения или вследствие значительного повышения температуры окружающей среды.

Способы защиты электродвигателя

Для защиты электродвигателя от внутренних и внешних неисправностей, а также для минимизации дальнейших трудозатрат по его ремонту применяют различные устройства.

1. Мотор-автоматы и тепловые реле

Мотор-автоматы (автоматы защиты двигателя) и тепловые реле используют для обнаружения превышения тока по одной или всем фазам двигателя. В случае превышения через некоторое время происходит отключение привода.

В отличие от мотор-автомата, у теплового реле нет силовой коммутации. Оно имеет только управляющий контакт, который размыкает питание силовой цепи. Мотор-автомат является самостоятельным коммутационным устройством, способным выключать двигатель.

Минус теплового реле заключается в отсутствии защиты от короткого замыкания. Мотор-автомат имеет защиту от перегрузки и электромагнитную защиту от короткого замыкания, которая мгновенно срабатывает и выключает двигатель при превышении тока уставки в 10-20 раз.

Данные устройства используются наиболее широко и при правильной установке и настройке способны с большой долей вероятности защитить электродвигатель и оборудование от поломки и других негативных последствий.

2. Электронные реле защиты двигателей

Данный вид защиты обеспечивает большой выбор различных защит. Основным элементом таких реле является микропроцессор, который анализирует мгновенные значения напряжения и тока и принимает решения на основе заданных настроек. Это может быть выдача сигнала на индикацию либо на отключение двигателя.

3. Термисторы и термореле

Когда по какой-то причине не сработала тепловая защита по перегрузке, последний рубеж обороны — термозащита. Внутрь обмотки устанавливается термочувствительный элемент (как правило, термистор или позистор), который меняет свое сопротивление в зависимости от температуры. При пересечении порога срабатывает соответствующая защита, и двигатель отключается.

Возможно применение более простых дискретных термореле (термоконтактов), которые размыкают контрольную или тепловую цепь, что приводит к аварийной остановке электродвигателя.

4. Преобразователи частоты

Обычно преобразователи частоты располагают несколькими видами защиты – по превышению момента и тока, по превышению напряжения, обрыву фазы и проч. Кроме того, возможно ограничение момента и тока. В этом случае на двигатель будет подаваться напряжение с меньшим уровнем и частотой, если будет обнаружена перегрузка. При этом будет выдано соответствующее сообщение оператору, а двигатель может продолжать работать.

Также производители частотных преобразователей рекомендуют устанавливать защитный автомат на входе ПЧ, тепловое реле на выходе и термисторную защиту.

Характерные неисправности электродвигателей и способы их устранения.

Наиболее распространенные неисправности электрической части — короткие замыкания внутри обмоток электродвигателя и между ними, замыкания обмоток на корпус, а также обрывы в обмотках или во внешней цепи (питающие провода и пусковая аппаратура).

Читать еще:  Какого года выпуска покупать шины

В результате указанных неисправностей электродвгателей могут иметь место: отсутствие возможности пуска электродвигателя; опасный нагрев его обмоток; ненормальная частота вращения электродвигателя; ненормальный шум (гудение и стук); неравенство токов в отдельных фазах.
Причины механического характера, вызывающие нарушение нормальной работы электродвигателей, чаще всего наблюдаются в неправильной работе подшипников: перегрев подшипников, вытекание из них масла, появление ненормального шума.

Основные виды неисправностей в электродвигателях и причины их возникновения.

Асинхронный электродвигатель не включается (перегорают предохранители или срабатывает защита). Причиной этого в электродвигателях с контактными кольцами могут быть закороченные положения пускового реостата или контактных колец. В первом случае необходимо пусковой реостат привести в нормальное (пусковое) положение, во втором — поднять приспособление, закорачивающее контактные кольца.

Включить электродвигатель не удается также из-за короткого замыкания в цепи статора. Обнаружить короткозамкнутую фазу можно на ощупь по повышенному нагреву обмотки (ощупывание следует производить, отключив предварительно электродвигатель от сети); по внешнему виду обуглившейся изоляции, а также измерением. Если фазы статора соединены в звезду, то измеряют величины токов, потребляемых из сети отдельными фазами. Фаза, имеющая короткозамкнутые витки, будет потреблять ток больший, чем неповрежденные фазы. При соединении отдельных фаз в треугольник токи в двух проводах, подключенных к дефектной фазе, будут иметь большие значения, чем в третьем, который соединяется только с неповрежденными фазами. При измерениях пользуются пониженным напряжением.

При включении асинхронный электродвигатель не трогается с места. Причиной этого может быть обрыв одной или двух фаз цепи питания. Для определения места обрыва сначала осматривают iiсе элементы цепи, питающей электродвигатель (проверяют целость предохранителей). Если при внешнем осмотре обнаружить обрыв фазы не удается, то мегомметром выполняют необходимые измерения. Для чего статор предварительно отключают от питающей сети. Если обмотки статора соединены в звезду, то один конец мегомметра соединяют с нулевой точкой звезды, после чего вторым концом мегомметра касаются поочередно других концов обмотки. Присоединение мегомметра к концу исправной фазы даст нулевое показание, присоединение к фазе, имеющей обрыв, покажет большое сопротивление цепи, т. е. наличие в ней обрыва. Если нулевая точка звезды недоступна, то двумя концами мегомметра касаются попарно всех выводов статора. Прикосновение мегомметра к концам исправных фаз покажет нулевое значение, прикосновение к концам двух фаз, одна из которых — дефектная, покажет большое сопротивление, т. е. обрыв в одной из этих фаз.

В случае соединения обмоток статора в треугольник необходимо обмотку разъединить в одной точке, после чего проверить целость каждой фазы в отдельности.
Фазу, имеющую обрыв, иногда обнаруживают на ощупь (остается холодной). Если обрыв произойдет в одной из фаз статора по время работы электродвигателя, он будет продолжать работать, но начнет гудеть сильнее, чем в обычных условиях. Отыскивать поврежденную фазу так, как это указано выше.

При работе асинхронного двигателя происходит сильный нагрев обмоток статора. Такое явление, сопровождаемое сильным гудением электродвигателя, наблюдается при коротком замыкании в какой-либо обмотке статора, а также при двойном замыкании обмотки статора на корпус.

Работающий асинхронный электродвигатель начал гудеть. При этом его скорость и мощность снижаются. Причиной нарушения режима работы электродвигателя является обрыв одной фазы.
При включении двигателя постоянного тока он не трогается с места. Причиной этого могут служить перегорание предохранителей, обрыв в цепях питания, обрыв сопротивлений в пусковом реостате. Сначала внимательно осматривают, затем проверяют с помощью мегомметра или контрольной лампы напряжением не выше 36 В целость указанных элементов. Если указанным путем не удается определить место обрыва, переходят к проверке целости обмотки якоря. Обрыв в обмотке якоря чаще всего наблюдается в местах соединений коллектора с секциями обмотки. Измеряя падения напряжения между коллекторными пластинами, находят место повреждения.

Другой причиной указанного явления может быть перегрузка электродвигателя. Проверить это можно с помощью пуска электродвигателя вхолостую, предварительно разобщив его с приводным механизмом.

При включении электродвигателя постоянного тока перегорают предохранители или срабатывает максимальная защита. Закороченное положение пускового реостата может быть одной из причин указанного явления. В этом случае реостат переводят в нормальное пусковое положение. Это явление может наблюдаться также при слишком быстром выводе рукоятки реостата, поэтому при повторном включении электродвигателя реостат выводят более медленно.

При работе электродвигателя наблюдается повышенный нагрев подшипника. Причиной повышенного нагрева подшипника может быть недостаточная величина зазора между шейкой вала и вкладышем подшипника, недостаточное или лишнее количество масла в подшипнике (проверяют уровень масла), загрязнение масла или применение масла несоответствующих марок. В последних случаях масло заменяют, промыв предварительно подшипник бензином.
При пуске или во время работы электродвигателя из зазора между ротором и статором появляются искры и дым. Возможной причиной этого явления может быть задевание ротора за статор. Это происходит при значительном срабатывании подшипников.

При работе электродвигателя постоянного тока наблюдается искрение под щетками. Причинами такого явления могут служить неправильный подбор щеток, слабое нажатие их на коллектор, недостаточно гладкая поверхность коллектора и неправильное расположение щеток. В последнем случае необходимо передвинуть щетки, расположив их на нейтральной линии.
При работе электродвигателя наблюдается усиленная вибрация, которая может появляться, например, из-за недостаточной прочности закрепления электродвигателя на фундаментной плите. Если вибрация сопровождается перегревом подшипника, это указывает на наличие осевого давления на подшипник.

Таблица 1. Неисправности асинхронных электродвигателей и способы их устранения
