Фильтр насоса гур камаз

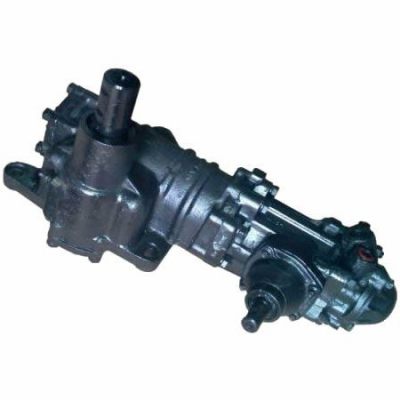

ГУР «Камаз»: устройство, ремонт, схема

Гидроусилитель рулевого управления, или же ГУР — просто необходимость для большегрузных и тяжелых авто. И если на легковых машинах многие обходятся без этого помощника, то попробуйте повернуть руль «Камаза» без него. Сегодня мы все узнаем про ГУР «Камаз»: устройство механизмов, принцип работы, а также поговорим о типичных неисправностях и о ремонте.

Задачи, которые решает ГУР

Основная цель усилителя рулевого управления в том, чтобы максимально облегчить усилие, которое необходимо для поворота руля в случае выполнения различных маневров на небольших скоростях.

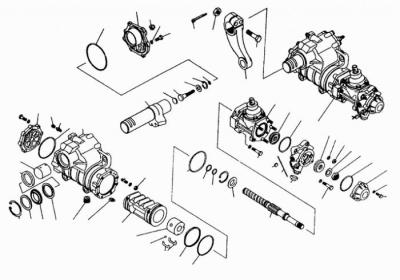

Устройство

Какое имеет ГУР «Камаз» устройство? Механизм состоит из распределителя, гидроцилиндра, гидравлической жидкости, насоса, а также из соединителей и блока электронного управления.

Распределитель необходим для направления потоков гидравлических жидкостей в полости системы. Гидроцилиндр решает задачи преобразования гидравлического давления в механическую работу штоков и поршней. Жидкость не только передает усилия от насоса на гидроцилиндр, но и смазывает трущиеся узлы и детали. Насос его призван постоянно поддерживать необходимое давление. Также он способствует циркуляции жидкостей. Соединитель или трубка ГУРа «Камаза» служит для объединения между собой всех элементов этой конструкции. И наконец, электронный блок. Он направляет и регулирует работу усилителя.

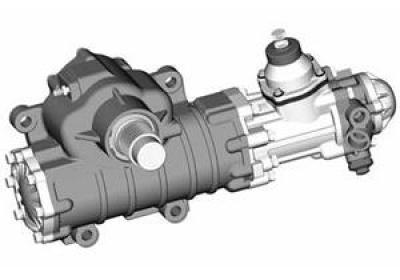

Устройство типичного ГУРа

Какое имеет ГУР («Камаз») устройство? Зачастую исполнительные механизмы представлены в едином корпусе с рулевой системой. Такой усилитель можно назвать интегральным. В качестве гидравлической жидкости применяются различные масла типа ATF. Такие обычно льют в FRGG.

Как он работает? У ГУР «Камаза» схема работы очень проста. При вращении рулевого колеса роторный или же аксиально-поршневой насос, который приводится в действие при помощи ремня коленвала, начнет качать масло из бачка, а затем будет нагнетать гидравлическую жидкость под достаточно высоким давлением в распределитель золотникового типа. Последний отслеживает усилие, которое прилагается к рулевому колесу и оказывает помощь в повороте колес. Для этого применяют специальное следящее устройство. Часто таким элементом в типичных системах выступает торсион. Он встраивается в разрез рулевых валов.

Если автомобиль стоит или же двигается по прямой траектории, тогда усилия на валу рулевой системы нет. Соответственно, торсион открыт, а клапаны распределителя перекрыты. Масло в этом случае сбрасывается в бачок. Когда фиксируется поворот руля, торсион закручивается. Золотник освобождает каналы, а рабочая жидкость направляется к исполнительному устройству.

Если система оснащена реечным механизмом, тогда жидкость подается непосредственно в корпус рейки. Когда руль повернут до упора, тогда в дело включаются предохранительные клапаны, которые вовремя сбрасывают давление и защищают механические узлы от возможных повреждений.

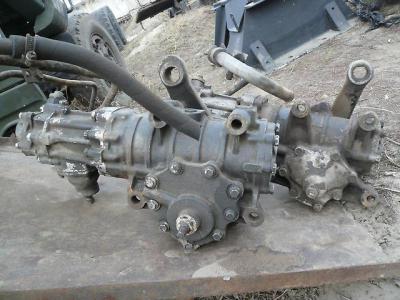

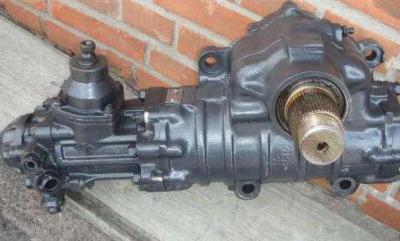

ГУР «Камаз-5320»

Устройство его практически ничем не отличается от стандартного усилителя. Здесь тоже присутствуют распределитель, редуктор, а также гидравлический цилиндр, встроенный в рулевую.

Работа этого узла возможна лишь при постоянном движении рабочей жидкости. Так обеспечивается низкая нагрузка на насос. Давление в системе составляет 8000 кПа. Силовой цилиндр интегрирован в картер рулевого механизма. В качестве управляющего клапана используется золотниковый клапан, оснащенный системой реактивных плунжеров и центрирующими пружинами. Они создают ощущения сил сопротивления в момент поворота колес.

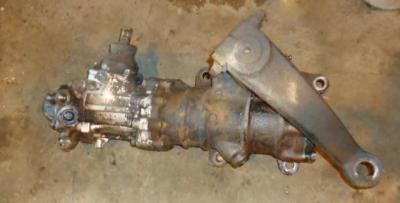

ГУР «Камаз-4310»

Этот узел здесь практически полностью такой же, как и в модели 5320. Принцип работы ГУР «Камаз-4310», устройство и конструкция этого узла практически ничем не отличаются. Основное отличие лишь в усилении некоторых частей, а также в измененном креплении рулевой сошки. Здесь болты, шплинты и другие крепежные детали теперь заменены на гайки со стопорными шайбами.

Гидравлический насос

Насос ГУР монтируется в развале блока цилиндров.

Устройство

Какое имеет устройство насос ГУР «Камаз»? Этот узел состоит из деталей корпуса, статора и ротора, который оснащен лопастями. Также в конструкции применен вал с подшипниками и шестерней для привода. Кроме насоса, в конструкции имеется распределительный диск, а также перепускные и предохранительные клапаны. Еще имеется бачок, фильтр и коллектор.

Детали корпуса, статор, а также крышка соединены и скреплены при помощи четырех болтов. Корпус имеет полость, куда попадает всасываемое масло. В торце его можно найти два отверстия овальной формы. По ним гидравлическая жидкость подается на ротор. В крышке имеется специальная расточка для распределительного диска, отверстия для клапанов, а также канал. Снизу в крышке есть отверстие для калибровки.

Ротор смонтирован в статоре при помощи шлицов. В пазах его размещены лопасти. Вал может вращаться при помощи шариковых подшипников. Жидкость направляется к лопастям с помощью распределительного диска. С помощью пружины диск плотно прижимается к статору и к ротору. Затем перепускной клапан ограничивает работу насоса, а предохранительный элемент сдерживает давление, которое создается при помощи насоса.

Есть и специальный бачок для жидкости. Он закреплен на корпусе насоса. В бачке имеется специальный сетчатый фильтр. Здесь можно найти и заливной фильтр, а также предохранительный клапан.

Как работает насос?

Когда лопасти ротора вращаются, то при воздействии инерции они прижимаются к статору. В лопасти, которые совпадают с отверстиями в корпусе, а также распределительным диском, подается жидкость. Затем она закачивается при помощи лопастей в более узкую часть между ротором и статором. Когда рабочие полости совпадут с отверстиями в диске, жидкость выйдет через отверстия за диск. А оттуда под высоким давлением уйдет по нижнему клапану в систему. Масло из полости за диском попадает на лопасти ротора и еще сильнее прижимает их к поверхности статора.

Читать еще:  Схема подключения гбо диджитроник

Закачка и всасывание работают в один момент сразу в двух местах. Когда частота оборотов ротора увеличивается, то масло из полости за диском не проходит через калибровочное отверстие. Так растет давление, открывает перепускной клапан. Немного жидкости через коллектор попадает опять во всасывающую полость. Так производительность механизма уменьшается.

О самых характерных поломках, которые присущи ГУРу

Нужно сказать, что неисправности ГУР «Камаза» случаются нечасто. При качественной эксплуатации и своевременном ТО этого узла можно забыть даже о частых регулировках. Однако, пусть и нечасто, можно прочитать о проблемах с усилителем.

Если бы не русская зима, тогда ГУР бы работал все время эксплуатации грузовика. Однако зимние морозы, ужасные дороги часто ведут к слишком раннему износу механизмов ГУРа. Обычно все поломки можно разделить на проблемы с механической частью и гидравлические неисправности.

И механические, и гидравлические проблемы могут появиться в любой части узла. Как и любая гидравлическая система, усилитель не терпит холода. Особенно он не любит слишком резких изменений. Тот же насос нагнетает довольно сильное давление. Следовательно, если вдруг повысится вязкость рабочего масла, то может выдавить сальники.

К тому же не всегда удается соблюдать хотя бы самые простые правила безопасного использования. Часто водители оставляют машины с вывернутыми колесами в большие морозы. После того как будет запущен мотор, давление будет расти лишь с одной стороны. В итоге выдавит сальник. Также мало кто по регламенту заменяет гидравлическую жидкость. А она со временем может загустеть. Это приводит к излишнему давлению.

Но это зима, а что летом? А здесь проблемы появляются преимущественно из-за пыли или грязи. Достаточно лишь совсем небольшой разгерметизации системы, и вскоре потребуется ремонт ГУР «Камаза». Так, при разгерметизации изнашиваются штоки и втулки. Первые сразу ржавеют и увеличивают износ вторых. Через пару сотен километров зазоры между штоком и втулкой станут больше допустимых. Так, рулевая рейка будет стучать.

Соблюдайте чистоту и уровень рабочей жидкости

Чтобы не было проблем с усилителем руля, нужно соблюдать чистоту. Грязная гидравлическая жидкость способна значительно ускорить износ насоса и уплотнителей в механике рулевой рейки грузового автомобиля.

Необходимо стараться смотреть за уровнем масла в бачке. Если уровень ниже, насос будет работать в режиме преждевременного износа.

Признаки типовых неисправностей элемента

Если при движении нужно постоянно выравнивать автомобиль при помощи руля, то необходимо проверить наличие свободного хода рулевого колеса. Если он выше, чем нужно, следует отрегулировать ход. Также нужно убедиться и проверить, не износились ли части винтовой пары.

В случае попадания воздуха в гидравлику в бачке можно увидеть вспененную и мутную жидкость. В этом случае нужно промыть и прокачать системы. Также подлежит замене фильтр. Кроме этого, одна из типичных неисправностей — прокладка коллектора, которая может износиться.

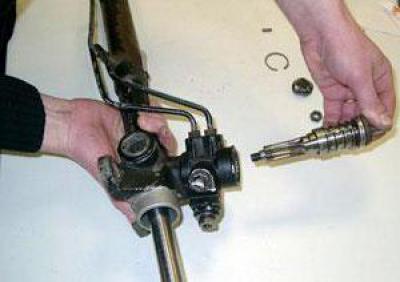

Ремонт и регулировки

Ремонтные работы сводятся к замене изношенных деталей или узлов. Все запчасти для усилителя производятся и есть в схемах сборочных единиц. Восстановлению детали не подлежат.

Для регулировок необходимо иметь специальный инструмент – динамометр, а для проверки давления понадобится манометр.

Итак, мы выяснили, какое имеет ГУР «Камаз» устройство, неисправности, конструкцию и принцип работы.

Разборка и проверка насоса гидроусилителя

Для разборки и проверки насоса

  • снимите крышку бачка и выверните из коллектора фильтр;
  • выверните болты крепления и снимите бачок с коллектором, выньте трубку;
  • проверьте неплоскостность опорной поверхности коллектора на контрольной плите. Неплоскостность указанной поверхности допускается не более 0,1 мм с шероховатостью 6,3 нм. При обнаружении большей неплоскостности опорную поверхность коллектора профрезеруйте с последующей проверкой на плите, а паронитовую прокладку замените;
  • установите в тисках насос так, чтобы его вал был расположен вертикально, шестерней вниз, выверните четыре стяжных болта и, удерживая перепускной клапан от выпадания, снимите крышку насоса;
  • проверьте состояние уплотнительной поверхности седла для подсоединения трубопровода высокого давления.
    При значительном обмятии указанной поверхности, что может вызвать течь, болтом М6 извлеките седло, предварительно нарезав в нем резьбу. Чтобы избежать попадания стружки в клапан, в отверстие седла заложите консистентную смазку. При запрессовке нового седла применяйте оправку;
  • проверьте легкость и плавность перемещения перепускного клапана в отверстии крышки под действием собственного веса. При проверке пружина клапана должна быть вынута. При необходимости клапан и отверстие в крышке промойте ацетоном, очистив их рабочие поверхности от прилипших посторонних частиц или заусенцев.
    Клапан и крышка подобраны на заводе индивидуально, поэтому не разукомплектовывайте эту пару (зазор в ней на новом насосе составляет 0,013. 0,023 мм).
    При обнаружении недопустимого износа в этой паре (насос не обеспечивает требуемой подачи) клапан и крышку замените, комплектно;
  • проверьте величину давления настройки предохранительного клапана насоса и затяжку его седла.
    Клапан проверяйте в специальном приспособлении, позволяющем подвести масло под давлением к отверстию в его седле, например, нагрузочно-измерительном стенде МТ-60 (Польша).
    При давлении масла до 7355 кПа (75 кгс/см2) утечки из-под предохранительного клапана недопустимы. Если утечки имеются, то проверьте состояние деталей клапана. Для этого отверните седло клапана, сохранив имеющиеся регулировочные прокладки, промойте полость, в которой размещены пружина и шарик, и проверьте чистоту отверстия в седле.
    Проверьте целостность пружины и соберите клапан, затянув его седло с моментом 14,7. 19,6 Н*м (1,5. 2 кгс*м).
    Клапан должен открываться при давлении 8336. 8826 кПа (85. 90 кгс/см2) и пропускать при этом непрерывную струю масла. Если клапан срабатывает при меньшем давлении, то причиной дефекта может быть осадка его пружины вследствие случившегося ранее перегрева насоса. В этом случае, чтобы ликвидировать указанный дефект, допускается снятие регулировочных прокладок из-под седла предохранительного клапана.
    При этом следует иметь в виду, что снятие одной прокладки толщиной 0,5 или 0,7 мм дает повышение давления соответственно приблизительно на 686,5 или 980,7 кПа (7 или 10 кгс/см2). Не рекомендуется снимать последнюю прокладку из-под седла, так как отсутствие прокладки может привести к самопроизвольному отворачивайте седла при эксплуатации автомобиля.
    При отсутствии специального приспособления, упомянутого выше, правильность регулирования предохранительного клапана можно проверить на стенде в сборе с насосом, включающем электродвигатель мощностью не менее 2,5 кВт, приводящий в действие проверяемый насос через зубчатую передачу. Скорость вращения вала насоса 600 мин-1. В напорной магистрали насоса должен быть установлен манометр с пределом измерения 9807 кПа (100 кгс/см2) и вентиль. Длина трубопровода от вентиля к бачку не менее 1 м. Перед проверкой насоса следует приработать его в течение 10. 15 мин, постепенно повышая давление вентилем до 4904. 5349 кПа (50. 55 кгс/см2);
  • вложите клапан с пружиной в отверстие крышки и еще раз убедитесь в плавности его перемещений.
    При всех дальнейших операциях разборки и последующей сборки деталей качающего узла насоса следует иметь в виду, что статор, ротор и лопасти насоса подобраны комплектно на заводе-изготовителе; при разборке не нарушайте их комплектность, не меняйте местами лопасти. При замене статор, ротор и лопасти устанавливайте комплектно;
  • отметьте взаимные положения распределительного диска относительно статора, а последнего — относительно корпуса насоса и снимите их со штифтов. Стрелка на статоре указывает направление вращения вала насоса;
  • снимите ротор вместе с лопастями, проследив за тем, чтобы лопасти не выпали из своих пазов;
  • проверьте легкость и плавность перемещения лопастей в пазах ротора. При обнаружении на поверхностях сопряженных пар грязи или других посторонних частиц выньте лопасти из пазов и промойте бензином детали;
  • для замены подшипников или манжеты, если это необходимо, установите корпус насоса в тисках так, чтобы его вал был расположен вертикально, шестерней вверх, расшплинтуйте и отверните гайку, удерживая шестерню от проворачивания; снимите шестерню вместе с шайбой и выньте шпонку из паза вала, а также стопорное кольцо шарикоподшипника. Применяя съемник, извлеките вал вместе с подшипником и маслосгонным кольцом из корпуса насоса.
Читать еще:  Хендай туксон технические характеристики

Замените изношенные детали и установите вал на место; проверьте плавность вращения вала, после этого установите стопорное кольцо.

Разборка и проверка насоса гидроусилителя

Для разборки и проверки насоса

  • снимите крышку бачка и выверните из коллектора фильтр;
  • выверните болты крепления и снимите бачок с коллектором, выньте трубку;
  • проверьте неплоскостность опорной поверхности коллектора на контрольной плите. Неплоскостность указанной поверхности допускается не более 0,1 мм с шероховатостью 6,3 нм. При обнаружении большей неплоскостности опорную поверхность коллектора профрезеруйте с последующей проверкой на плите, а паронитовую прокладку замените;
  • установите в тисках насос так, чтобы его вал был расположен вертикально, шестерней вниз, выверните четыре стяжных болта и, удерживая перепускной клапан от выпадания, снимите крышку насоса;
  • проверьте состояние уплотнительной поверхности седла для подсоединения трубопровода высокого давления.
    При значительном обмятии указанной поверхности, что может вызвать течь, болтом М6 извлеките седло, предварительно нарезав в нем резьбу. Чтобы избежать попадания стружки в клапан, в отверстие седла заложите консистентную смазку. При запрессовке нового седла применяйте оправку;
  • проверьте легкость и плавность перемещения перепускного клапана в отверстии крышки под действием собственного веса. При проверке пружина клапана должна быть вынута. При необходимости клапан и отверстие в крышке промойте ацетоном, очистив их рабочие поверхности от прилипших посторонних частиц или заусенцев.
    Клапан и крышка подобраны на заводе индивидуально, поэтому не разукомплектовывайте эту пару (зазор в ней на новом насосе составляет 0,013. 0,023 мм).
    При обнаружении недопустимого износа в этой паре (насос не обеспечивает требуемой подачи) клапан и крышку замените, комплектно;
  • проверьте величину давления настройки предохранительного клапана насоса и затяжку его седла.
    Клапан проверяйте в специальном приспособлении, позволяющем подвести масло под давлением к отверстию в его седле, например, нагрузочно-измерительном стенде МТ-60 (Польша).
    При давлении масла до 7355 кПа (75 кгс/см2) утечки из-под предохранительного клапана недопустимы. Если утечки имеются, то проверьте состояние деталей клапана. Для этого отверните седло клапана, сохранив имеющиеся регулировочные прокладки, промойте полость, в которой размещены пружина и шарик, и проверьте чистоту отверстия в седле.
    Проверьте целостность пружины и соберите клапан, затянув его седло с моментом 14,7. 19,6 Н*м (1,5. 2 кгс*м).
    Клапан должен открываться при давлении 8336. 8826 кПа (85. 90 кгс/см2) и пропускать при этом непрерывную струю масла. Если клапан срабатывает при меньшем давлении, то причиной дефекта может быть осадка его пружины вследствие случившегося ранее перегрева насоса. В этом случае, чтобы ликвидировать указанный дефект, допускается снятие регулировочных прокладок из-под седла предохранительного клапана.
    При этом следует иметь в виду, что снятие одной прокладки толщиной 0,5 или 0,7 мм дает повышение давления соответственно приблизительно на 686,5 или 980,7 кПа (7 или 10 кгс/см2). Не рекомендуется снимать последнюю прокладку из-под седла, так как отсутствие прокладки может привести к самопроизвольному отворачивайте седла при эксплуатации автомобиля.
    При отсутствии специального приспособления, упомянутого выше, правильность регулирования предохранительного клапана можно проверить на стенде в сборе с насосом, включающем электродвигатель мощностью не менее 2,5 кВт, приводящий в действие проверяемый насос через зубчатую передачу. Скорость вращения вала насоса 600 мин-1. В напорной магистрали насоса должен быть установлен манометр с пределом измерения 9807 кПа (100 кгс/см2) и вентиль. Длина трубопровода от вентиля к бачку не менее 1 м. Перед проверкой насоса следует приработать его в течение 10. 15 мин, постепенно повышая давление вентилем до 4904. 5349 кПа (50. 55 кгс/см2);
  • вложите клапан с пружиной в отверстие крышки и еще раз убедитесь в плавности его перемещений.
    При всех дальнейших операциях разборки и последующей сборки деталей качающего узла насоса следует иметь в виду, что статор, ротор и лопасти насоса подобраны комплектно на заводе-изготовителе; при разборке не нарушайте их комплектность, не меняйте местами лопасти. При замене статор, ротор и лопасти устанавливайте комплектно;
  • отметьте взаимные положения распределительного диска относительно статора, а последнего — относительно корпуса насоса и снимите их со штифтов. Стрелка на статоре указывает направление вращения вала насоса;
  • снимите ротор вместе с лопастями, проследив за тем, чтобы лопасти не выпали из своих пазов;
  • проверьте легкость и плавность перемещения лопастей в пазах ротора. При обнаружении на поверхностях сопряженных пар грязи или других посторонних частиц выньте лопасти из пазов и промойте бензином детали;
  • для замены подшипников или манжеты, если это необходимо, установите корпус насоса в тисках так, чтобы его вал был расположен вертикально, шестерней вверх, расшплинтуйте и отверните гайку, удерживая шестерню от проворачивания; снимите шестерню вместе с шайбой и выньте шпонку из паза вала, а также стопорное кольцо шарикоподшипника. Применяя съемник, извлеките вал вместе с подшипником и маслосгонным кольцом из корпуса насоса.
Читать еще:  Как заклеить пластмассовый радиатор

Замените изношенные детали и установите вал на место; проверьте плавность вращения вала, после этого установите стопорное кольцо.

Насос гидроусилителя рулевого привода Камаз

Насос гидроусилителя рулевого при­вода с бачком для масла уста­новлен в развале блока цилиндров и приво­дится в действие от коленчатого вала дви­гателя.

Насос пластинчатого типа, двойно­го действия, т. е. за один оборот вала со­вершаются два полных цикла всасывания и два — нагнетания.

Положение статора 37 относительно корпуса 40 и распределительного диска 34 зафиксировано штифтами.

Стрелка на на­ружной поверхности статора указывает на­правление вращения вала насоса.

При вра­щении вала 5 насоса пластины прижима­ются к криволинейной поверхности статора под действием центробежной силы и давле­ния масла, поступающего в пространство под ними из полости

В крышки 29 насоса по каналам в распределительном диске.

Между пластинами и торцовыми поверх­ностями корпуса насоса и распределитель­ного диска образуются камеры переменно­го объема.

В каждый момент времени две из них образуют зону всасывания: пространство между пластинами заполняется маслом, а другие две — зоны нагнетания: объем между пластинами уменьшается, и масло вытесняется по каналам в распредели­тельном диске в полость крышки насоса, сообщающуюся через калиброванное от­верстие А с линией нагнетания.

В крышке насоса расположен комбини­рованный клапан 33, совмещающий в себе предохранительный и перепускной клапа­ны.

Предохранительный клапан отрегули­рован на давление 85. 90 мПа, а пере­пускной клапан регулирует количество масла, поступающего в систему.

При мини­мальной частоте вращения коленчатого вала перепускной клапан прижат пружи­ной 30 к распределительному диску.

Масло из полости в крышке насоса через калибро­ванное отверстие А поступает в канал, сое­диняющийся с линией нагнетания.

Полость под клапаном, где расположена пружина 30, сообщается с этим каналом отверстием Б малого диаметра.

С увеличением частоты вращения ко­ленчатого вала, а значит, и подачи масла насосам образуется (за счет гидравличе­ского сопротивления отверстия А) раз­ность давлений в полости крышки (перед клапаном) и в канале нагнетания насоса (за клапаном).

Перепад давлений тем больше, чем больше масла проходит в единицу вре­мени через отверстие А, и не зависит от величины давления.

Избыточное давление в полости В, воз­действуя на левый торец перепускного кла­пана, преодолевает сопротивление пружи­ны 30.

При определенной разности давле­ний усилие, стремящееся сдвинуть клапан, возрастает настолько, что пружина сжима­ется и клапан, перемещаясь вправо, откры­вает выход части масла из рабочей полости В крышки в бачок.

Чем больше масла подает насос, тем больше его перепускает­ся через клапан обратно в бачок. Таким об­разом, масла в систему поступает столько, сколько требуется.

При малых потоках масла и повышении давления в полости пру­жины срабатывает встроенный предохра­нительный клапан, при этом перепускной клапан сработает аналогично.

Открыва­ясь, предохранительный клапан пропуска­ет небольшой поток масла в бачок через радиальные отверстия Г. При этом давле­ние за счет сопротивления канала Б на правый торец перепускного клапана уменьша­ется.

Клапан 33 перемещается вправо и от­крывает выход в бачок основной части перепускаемого масла.

Регулировать предо­хранительный клапан следует регулиро­вочными прокладками 32.

Чтобы предотвратить шум и замедлить изнашивание деталей при работе насоса с большой частотой вращения и интенсив­ным перепуском масла, предусмотрен кол­лектор 24, который направляет это масло во внутреннюю полость корпуса насоса и обеспечивает при этом избыточное давле­ние в зонах всасывания.

В бачке 22 насоса размещен разборный сетчатый фильтр 23, представляющий со­бой пакет отдельных фильтрующих элемен­тов, который в случае значительного засо­рения отжимается вверх возросшим давле­нием в полости трубки фильтра. При этом масло поступает непосредственно в бачок. Кроме того, в бачке имеются заливной фильтр 14 и предохранительный клапан 19, не допускающий давления воздуха в бачке более 30 кПа.
