Установка задних дисковых тормозов на ВАЗ 2110

Владельцы отечественной «десятки» знают, что штатная тормозная система предусматривает использование барабанных тормозов сзади и дисковых впереди .

С точки зрения надежности особых претензий к барабанам нет, однако задние дисковые тормоза на ВАЗ 2110 служат лучше, эффективнее и дольше. Особенно замена актуальна для тех случаев, когда повышается мощность силовой установки. Тормозная система обязательно подлежит модернизации.

Недостатки барабанных механизмов

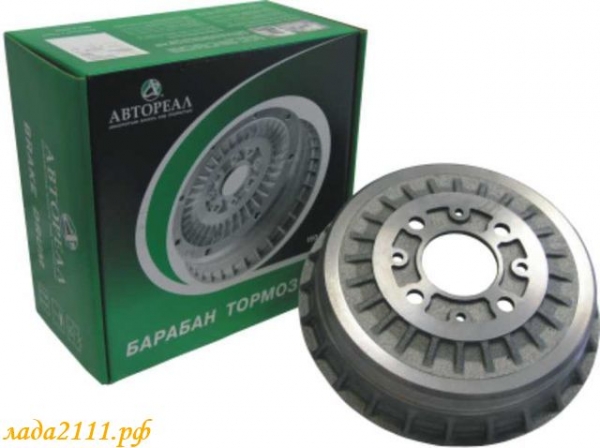

Барабанные

Несмотря на то, что барабанные тормоза грамотно рассчитаны, монтированы и отрегулированы на заводе, из-за чего вмешательство в них не требуется, определенные недостатки они имеют:

• Это устаревшее решение, которое практически не встречается на новых автомобилях европейских ведущих производителей;
• Если сравнивать с дисковыми механизмами, барабаны существенно уступают в эффективности;
• На барабанах отсутствует охлаждение, вентиляция, что приводит к перегреву при больших нагрузках на автомобиль;
• Барабаны имеют закрытое пространство, потому удалить загрязнения и продукты износа в виде черной пыли, подтеки ТЖ и попавшую влагу естественным путем не получится. Для этого проводится чистка.

Преимущества дисковых механизмов

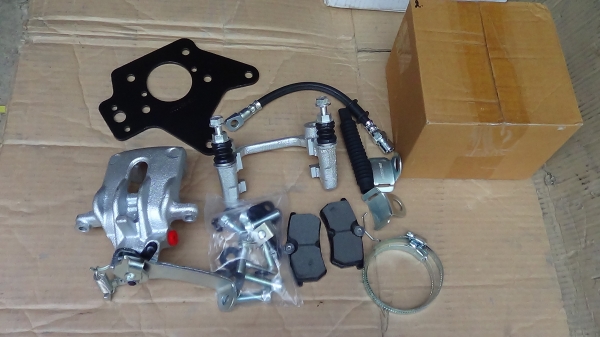

Комплектующие

К основным преимуществам замены барабанных тормозов на дисковые относят:

• Повышенная надежность при торможении;
• Уменьшенный тормозной путь;
• Равномерное распределение тормозного усилия, что особенно важно для переднеприводной «десятки»;
• Тормоза быстрее реагируют при нажатии на педаль тормоза;
• Неподрессоренные массы уменьшаются;
• Более эффективное охлаждение при движении по горным участкам и при резких разгонах или торможениях;
• Дисковые механизмы более просты в замене и демонтаже;
• Не требуется регулировать ручной тормоз после каждого ремонта. Нужно сделать это лишь раз после установки и все;
• Диски не примерзают в зимний период времени после мытья, в отличие от барабанов;
• Дисковые механизмы позволяют вовремя определить износ колодок.

Выбор дисковых тормозов

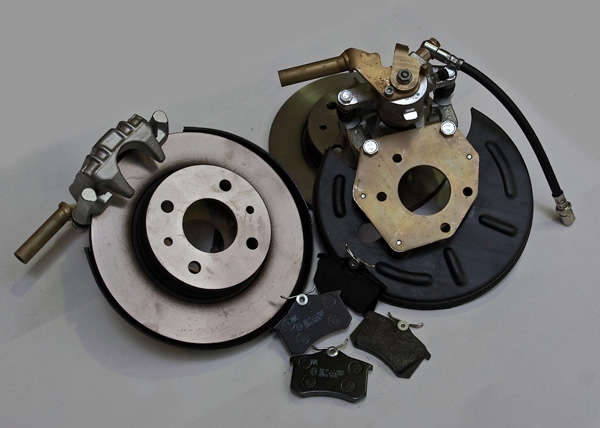

Диски

Сами понимаете, что на тормозах экономить глупо по крайней мере с точки зрения собственной безопасности. Также рекомендуется приобретать вентилируемые диски . Дополнительно можно оснастить опцией ABS или гидравлического стояночного тормоза.

Если вы ранее не модернизировали тормоза на передних колесах, тогда сзади устанавливаются диски на 13 дюймов. Если же впереди стоят диски больше по размеру, нежели штатные, тогда задние выбирайте на 1 дюйм меньше.

Не забудьте про важность суппорта, который выпускается в трех вариантах исполнения. Его выбирают в соответствии с диском. К суппорту прилагается тормозная колодка и шланг. Плюс в каждом комплекте имеется планшайба. Это универсальный фиксатор, который подойдет под любой тип суппорта.

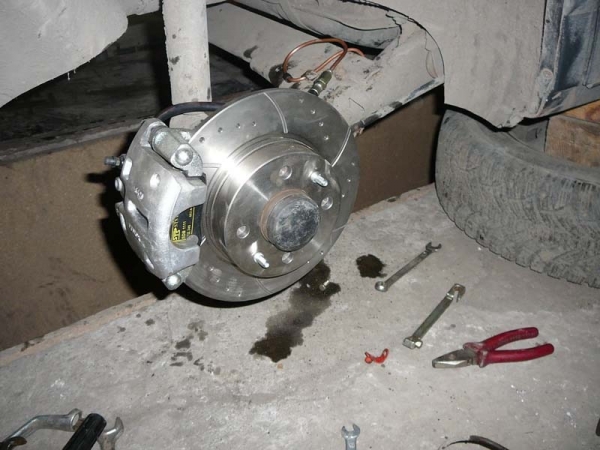

Демонтаж и установка

Разумеется, установить новые дисковые тормоза на заднюю ось ВАЗ 2110 вы не сможете, пока не снимите барабанные механизмы. Для их демонтажа делается следующее:

• Снимается колесо;
• Демонтируется барабан;
• Снимаются колодки;
• Откручивается тормозная трубка;
• Снимается ступица с колеса.

На словах это выглядит просто, это факт. Но на деле могут возникнуть определенные сложности. Прежде всего, по причине прикипания элементов и приставания болтов крепления в результате воздействия коррозии. Дабы не мучиться с ними, обработайте заранее всемогущим средством WD40, которое позволит растворить ржавчину и «накипь», и без серьезных усилий и вреда граням крепежных элементов снять их.

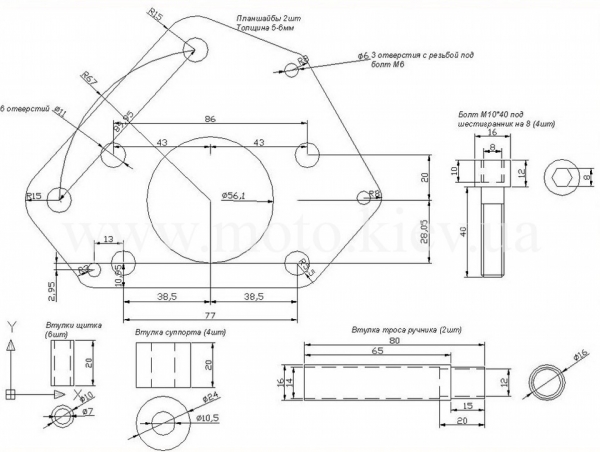

Чертежи крепежей

Теперь приступаем к установке, при котором старые барабаны отправляются на заслуженный отдых, а на их место приходят новые дисковые тормоза.

1. Когда вы собьете ступицу, ее нужно поставить на место.
2. Устанавливайте элемент через пластину с вмонтированным в нее суппортом.
3. Убедитесь, что все отверстия совпадают и центровка выполнена правильно.
4. С помощью молотка подкорректируйте угол расположения балки. Суппорт не должен в нее упираться.
5. На ступицу насаживайте диск тормозной системы. Между элементами ставится дистанционная шайба и скобами диск фиксируется на своем новом месте.
6. Установите теперь тормозные колодки, подобранные именно под ВАЗ 2110.
7. Сперва к суппорту прикрепите тормозной шланга, а затем соедините его с трубкой.
8. Фрикционный материал колодки обязательно частично стачивается. Это нужно для того, чтобы тормозное усилие на задних тормозах оказалось меньше, чем на передних.

Проверка качества установки

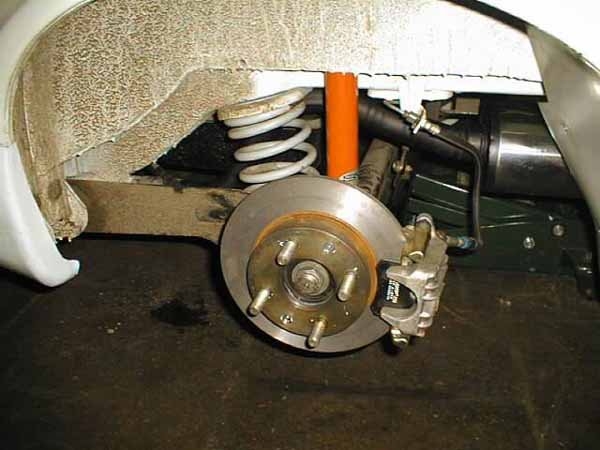

Вентилируемые

Когда вы завершите процесс сборки, обязательно проверьте, насколько герметично была выполнена установка на каждом из колес.

• Нажмите на педаль тормоза. Если вы все сделали верно, нажатие будет сопровождаться тугостью, усилием;
• Вы или ваш помощник нажмите на педаль еще раз, а второй человек тем временем начнет поворачивать новые дисковые тормоза;
• Если сдвинуть ничего не удалось, значит, сборка выполнена качественно и надежно.

Регулировка

После установки дисковых механизмов обязательно проводится процедура проверки герметичности и, конечно же, прокачка .

Но на этом работу считать завершенной нельзя, поскольку требуется отрегулировать тормозное усилие.

Эффективность дисковых тормозов значительно выше барабанных, потому регулятор усилия торможения подлежит обязательной настройке.

1. Этот узел расположен у левого колеса, закреплен на кузове и имеет соединение с балкой по средствам небольшой тяги.
2. Крепление тяги к регулятору (колдуну) ослабьте, переместите ее на 2-4 миллиметра назад.
3. В таком положении тяга фиксируется.
4. Подобные манипуляции позволяют обмануть колдуна. Он будет распределять меньшее тормозное усилие на задние тормоза.
5. Покатайтесь на машине при благоприятных погодных условиях в течение нескольких дней после замены тормозной системы, аккуратно тормозите, не давите резко на педаль.
6. Обратите внимание на тот факт, что «прокатка» может как позитивно, так и негативно отразиться на поведении автомобиля. Если машина ведет себя хорошо, значит, вам удалось правильно заменить барабаны на диски. При возникновении проблем с устойчивостью и балансом тормозов, регулировку желательно доверить специалистам с хороших станций технического обслуживания.

Установка дисковых механизмов сзади — это грамотное и правильное решение для всех владельцев ВАЗ 2110. Конечно, если барабаны ведут себя хорошо, на качество торможения нет нареканий, и вы не собираетесь повышать мощность силового агрегата, тогда ярко выраженной потребности в переходе на дисковые тормоза нет. Но если вы это со временем сделаете, вы наглядно на собственном примере ощутите разницу между дисками и барабанами.

Тормозные диски для ВАЗ 2110

ВАЗ 2110 — одна из самых популярных российских моделей. Стоимость расходных материалов на российские автомобили, как правило, копеечная, и всегда можно хорошо сэкономить. Но есть узлы на которых экономить не стоит, себе дороже выйдет. К таким узлам относиться тормозная система.

Основой тормозной системы является тормозной диск. Дисковые тормоза на ВАЗ 2110 устанавливаются только на переднюю ось, собственно туда и приходиться основное усилие при торможении.

Диски на ВАЗ 2110 делятся, в зависимости от мотора, следующим образом:

• 8 клапанные двигатели ВАЗ 2110 комплектуются тормозными дисками R13
• 16 клапанные двигатели ВАЗ 2110 комплектуются тормозными дисками R14

Ввиду небольшой стоимости, многие не задумываясь ставят оригинальные диски:

• 2108-3501070 — тормозной диск r13 передний не вентилируемый, стоимость от 898 рублей.

На сегодня, пожалуй, самый неудачный и неприемлемый вариант. Ввиду отсутствия вентиляции, диск подвержен перегреву, а значит будет перегреваться и закипать тормозная жидкость, это хорошо чувствуется, когда педаль начинает уходить вниз. При закипании тормозной жидкости резко падает эффективность тормозов и вы рискуете вовсе остаться без тормозов.

• 2110-3501070 — тормозной диск r13 передний вентилируемый, стоимость от 3758 рублей.

Улучшенный вариант предыдущего диска. Главное улучшение — это появление вентиляции. Диски не так сильно греются и хорошо себя ведут при спокойной езде.

• 2112-3501070 — тормозной диск r14 передний вентилируемый, стоимость от 919 рублей.

Пожалуй самый лучший вариант среди оригинальных дисков. Здесь вам вентиляция и увеличенная площадь контакта с колодкой. Следовательно, вы имеете меньшую вероятность перегрева диска и улучшенные тормозные свойства, в сравнении с предыдущими вариантами. Несмотря на свои преимущества, такие диски не подходят для стиля езды с постоянными нагрузками на тормоза, а остаются надежными и комфортными тормозами для спокойной, повседневной езды.

Но выбор не ограничивается оригиналами. ВАЗ 2110 модель популярная и для нее выпускается большое количество аналогов тормозных дисков. Так, если вам хочется сэкономить, можно взять BM BD 5222.

• BM BD5222 тормозной диск r13 передний не вентилируемый, стоимость от 512 рублей.
• BM BDV221 тормозной диск r13 передний вентилируемый, стоимость от 622 рублей.
• BM BDV220 тормозной диск r14 передний вентилируемый, стоимость от 842 рублей.

Диски BM производятся в Китае, и рассчитывать на улучшение качества торможения не приходится. Главное преимущество данных дисков это цена, которая в процентном отношении ощутимо меньше оригинальных дисков. Но ввиду небольшой стоимости оригинальных дисков, реальная экономия ничтожно мала и лучше слегка переплатить и поставить оригинальные диски.

Таким образом гнаться за дешевизной нет смысла, а вот выбрать аналог для улучшения качества торможения можно, но тут придется переплатить в сравнение с оригинальными.

• TRW DF1748 тормозной диск r13 передний не вентилируемый, стоимость от 893 рублей.
• TRW DF4108 тормозной диск r13 передний вентилируемый, стоимость от 920 рублей.
• TRW DF4107 тормозной диск r14 передний вентилируемый, стоимость от 1013 рублей.

TRW — хороший вариант. Тормоза в обычных условиях сравнимы с оригиналами, а вот в экстремальных условиях ведут себя куда лучше. Диски лучше выдерживают перегрев, быстрее остывают и обеспечивают лучшее торможение.

• Brembo 08.5211.10 тормозной диск r13 передний не вентилируемый, стоимость от 784 рублей.
• Brembo 09.8894.14 тормозной диск r13 передний вентилируемый, стоимость от 1100 рублей.
• Brembo 09.8903.14 тормозной диск r14 передний вентилируемый, стоимость от 1063 рублей.

Многие выбирают Brembo за их спортивную историю. Диски Brembo это действительно качественный продукт, хотя он и далек от их спортивных разработок. Но ВАЗ не спортивный болид, поэтому диски Brembo полностью отвечают требованиям автомобиля. Brembo хорошо выдерживают перегрев, обеспечивают отличное торможение в любых условиях.

• Ate 24.0112-0125.1 тормозной диск r13 передний не вентилируемый, стоимость от 990 рублей.
• Ate 24.0120-0186.1 тормозной диск r13 передний вентилируемый, стоимость от 1590 рублей.
• Ate 24.0120-0187.1 тормозной диск r14 передний вентилируемый, стоимость от 1596 рублей.

Ate ощутимо дороже оригинальных дисков. Но тут есть за что платить: высокое качество материалов, комфортное и предсказуемое торможение в любых условиях, устойчивы к перегреву и деформации.А главное — все кто решились на установку очень довольны как новыми тормозами так и их ресурсом.

Цены указаны для Москвы и области по состоянию на зиму 2016.

Задние дисковые тормоза на Ваз 2110

Чем эффективнее тормоза, тем безопаснее движение. А в таких стареньких автомобилях, как ВАЗ 2110, это имеет особенное значение. Да и не только в десятке. Практически все ВАЗовские автомобили имеют абсолютно одинаковую тормозную систему. Нельзя сказать, что она ущербная. Сорок лет же ездили, и ничего, тормозили. Но задние барабанные тормоза все-таки попахивают прошлым веком. Тормозит автомобиль хуже, да и в эксплуатации барабанная конструкция не слишком удобна.

Содержание:

Целесообразность установки дисковых тормозов

Почему бы не установить задние дисковые тормоза на ВАЗ 2110, тем более, что все расходники для этого есть, а такую операцию можно запросто сделать своими руками, если все комплектующие найдены. Другое дело, есть ли в этом смысл. Ниссан Микра, к примеру, до сих пор тормозит задними барабанами, а Фольксваген Поло Седан, правда российской сборки, только в 2015 году получил дисковые тормоза на заднем мосту.

Поэтому стоит разобраться, есть ли вообще смысл в установке дисковых тормозов на заднюю ось ВАЗ 2110. Начать хотя бы с того, что установка нештатных тормозов — это изменение конструкции автомобиля. Этот факт не может остаться незамеченным при прохождении техосмотра, поэтому есть все шансы остаться с тормозами, но не пройти очередной техосмотр. Не слишком заманчивая перспектива.

Минусы установки дисковых тормозов

Также могут возникнуть вопросы к владельцу автомобиля с дисковыми тормозами даже при незначительном ДТП, от которых не застрахован, к сожалению, никто. Виноватым будет по умолчанию тот, у кого автомобиль в неисправном техническом состоянии. И можно сколько угодно доказывать технической экспертизе о том, что дисковые тормоза лучше барабанных, но внесение изменений в конструкцию — нарушение.

Если говорить о технической стороне этого мероприятия, то стоит подумать о том, как сделать привод стояночного тормоза на дисковых тормозах. Безусловно, в продаже есть комплекты, в которые входит все необходимое. Также можно установить даже гидравлический привод ручника, хотя его конструкция несколько спорна. Регулятор давления в контурах также будет требовать доработки или дополнительной настройки, поскольку рабочее давление в дисковых и барабанных тормозах разное.

Преимущества дисковой системы

Если все же преимущества дисковых тормозов берут верх над здравым смыслом, тогда будем пробовать устанавливать комплект для замены барабанов на диски. Но подбирать стоит только сертифицированные детали, никакой самодеятельности. Дисковые тормоза дадут автомобилю следующее:

1. Возможно уменьшение тормозного пути.
2. Более равномерное распределение тормозного усилия, при условии доработки распределителя давления.
3. Масса дисковых тормозов меньше, как следствие, неподрессоренные массы становятся меньшими.
4. Дисковые тормоза проще в обслуживании.
5. Лучшая терморегуляция.
6. Колодки не прикипают и не примерзают.

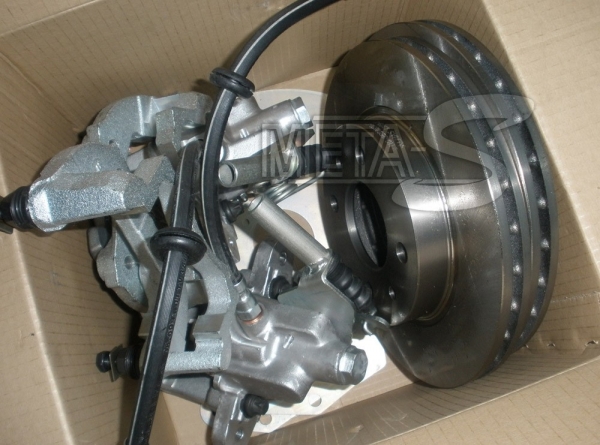

Готовый набор для установки, или установка частями

Теперь рассмотрим те наборы, которые предлагают в продаже. Во-первых, это довольно известный кит задних дисковых тормозов Darbis. Стоит такой набор около 15 тысяч, но продается он без дисков, а в комплект входит:

• восьмерочная скоба и суппорт;
• пятимиллиметровая планшайба, как переходник для ступицы;
• комплект кожухов грязезащитных;
• четыре тормозных колодки от Форд Фокус первого поколения;
• комплект тормозных шлангов от 2110;
• скоба тормозного шланга и троса ручника.

Комплект позволяет установить тормозной диск любого диаметра, продавец выдает копию сертификата соответствия техническим условиям и гарантию на 30 000 км пробега. 13-дюймовые тормозные диски будут стоить еще 6-8 тысяч за пару, в зависимости от их конструкции и производителя. Производитель также указывает, что стояночный тормоз теперь будет нерегулируемым, то есть регулировка будет производиться автоматически, а ручная регулировка потребуется только в случае замены троса. Весь набор устанавливается на штатные посадочные места и подключается к тормозной системе без каких-либо переделок.

Планшайба и особенности установки

Перед тем, как установить дисковые тормоза на ВАЗ 2110, надо снять старые барабанные. Эта операция не займет много времени и усилий, единственное, желательно иметь съемник для ступицы и постараться не повредить старый тормозной суппорт, на котором крепятся колодки и рабочий цилиндр. После того, как старые тормоза демонтированы, можно устанавливать новый комплект, согласно инструкции. Ничего нового там не написано, единственное, на что стоит обратить внимание, направляющие болты смазаны специальной смазкой, удалять которую нежелательно.

Если же стоит вопрос о самостоятельном подборе запасных частей для установки дисковых тормозов вместо барабанных, то единственная сложность — изготовление планшайбы. Чертеж планшайбы мы приложили к статье, а так выглядит готовая задняя балка ВАЗ 2110 с дисковыми тормозами.

Несмотря на эффективные тормоза, будьте осторожны на трассе и удачных всем дорог!

Установка задних дисковых тормозов на ВАЗ 2110

В штатной сборке ВАЗ 2110 оснащен барабанными задними тормозами. Но сегодня для владельцев этой модели предусмотрены комплекты, позволяющие переделать барабанный механизм в дисковые тормоза. Провести такой тюнинг можно своими руками, так как комплекты включает в себя дополнительные крепления, а также подробную инструкцию. Все детали идеально подходят для ВАЗ 2110, поэтому автомобилисту не придется делать дополнительные сверления или варить. В нашей статье расскажем как произволится установка задних дисковых тормозов на ВАЗ 2110.

Важно! Задние дисковые тормоза обладают массой преимуществ, но есть и серьезный недостаток. Такая модернизация ВАЗ 2110 расценивается как изменение конструкции машины. Узнав, что на автомобиль установлены внештатные тюнинг-детали, служащие правопорядка могут выписать штраф. Некоторые страховые фирмы отказывают владельцам авто с измененной конструкцией. И последний недостаток – это возможность оказаться нарушителем в ДТП только по той причине, что в конструкции стоят «неправильные» задние тормоза.

Особенности конструкции и причины тюнинга

Стоит сказать, что органы правопорядка редко придираются к такому виду тюнинга, но шанс получить штраф при техническом осмотре все же присутствует. Если в штатных задних механизмах всю работу выполняют «барабаны», то в устройстве дисковых тормозов присутствуют колодки, диск и суппорт. Главным плюсом этого узла является отсутствие перегрева диска на больших скоростях, также дисковые тормоза лучше себя чувствуют на мокром дорожном покрытии.

Установка внештатных задних механизмов выполняется по следующим причинам:

• Демонтаж и разборку проводить проще, если сравнивать с барабанными аналогами.
• Заметно сокращается тормозной путь, независимо от того, по сухому или мокрому покрытию едет автомобиль.
• Не требуется регулировать стояночный тормоз после каждого обслуживания задних механизмов – это нужно сделать только после установки.
• В холодное время дисковые тормоза не промерзают, в отличие от барабанных аналогов.

Владельцам ВАЗ 2110, которые планируют поставить дисковые механизмы нужно знать, что перед началом эксплуатации авто требуется доработка колдуна. В противном случае задняя колесная пара будет тормозить гораздо сильнее, чем передняя. Особенно этот дефект будет проявляться на мокром асфальте. Если установку можно провести самостоятельно, то регулировку или доработку колдуна должны выполнять профессионалы из СТО.

Демонтаж старых механизмов

Для снятия и установки понадобится стандартный набор ключей и отверток, WD-40, а также специальный ключ для обслуживания тормозной системы ВАЗ 2110. Проходит демонтаж по следующей схеме:

1. Сначала необходимо снять колесо;
2. Затем откручиваются крепления барабан, после чего можно извлечь саму деталь;
3. Далее демонтируют колодки;
4. Следующим шагом будет снятие ступицы. Чтобы добраться до нее, необходимо демонтировать трубку при помощи специального ключа;
5. Снятую трубку необходимо заглушить, чтобы потом не пришлось менять тормозную жидкость в системе.

Совет! Чтобы не повредить ступицу, необходимо с внешней стороны диска подставить рейку или доску. Бить молотком нужно аккуратно, при этом перемещая удары снизу-вверх. Если следовать этой рекомендации, диск не будет поврежден.

Установка задних дисковых тормозов на ВАЗ 2110

Следующим этапом нужно ставить дисковые тормоза. Ступицу, которая была сбита в предыдущей инструкции, необходимо поставить обратно, но другим способом:

1. Установка ступицы ВАЗ 2110 выполняется через пластину, оборудованную суппортом. На этом этапе важно проследить, чтобы все отверстия совпали, особенно это касается центровки;

2. В некоторых случаях требуется рихтовка, если суппорт не хочет вставить на место. Выполнить рихтовку лучше всего молотком;
3. Следующим шагом необходимо надеть диск на установленную ступиц и закрепить его при помощи скобы. Между эти деталями должны быть установлены дистанционные шайбы;
4. Далее монтируются колодки;

Готово, остальную работу должны выполнять мастера на СТО. Речь идет об уменьшении тормозных усилий ВАЗ 2110. Для этого необходимо подкорректировать колодки. Выполнив установку на обоих колесах, необходимо провести проверку.

Процесс проверки и прокачки

Для начала следует просто нажать на соответствующую педаль, если монтаж выполнен правильно, то нажиматься педаль будет туго. Для второго этапа проверки понадобиться напарник. Один автомобилист должен жать на педаль тормоза, а второй – пробовать повернуть элементы новой тормозной системы. Если детали не поддаются, то замена осуществлена правильно, новые задние тормоза будут работать эффективней прежних.

После каждого обслуживания или ремонта тормозных механизмов, необходимо выполнять прокачку. Эта операция выполняется для того, чтобы в узле не появилась воздушная пробка, которая может привести к ДТП. Начинать прокачку нужно по диагонали, начиная с передних колесной пары. Первым прокачивается правое колесо. После завершения этой процедуры необходимо еще раз проверить усилия новой системы. Если все выполнено правильно, то сначала будут срабатывать передние тормозные механизмы, а затем – задние. Проверить может напарник, наблюдая со стороны на езду.
