Задняя подвеска багги из ваз 2108

САМОДЕЛКИН ДРУГ

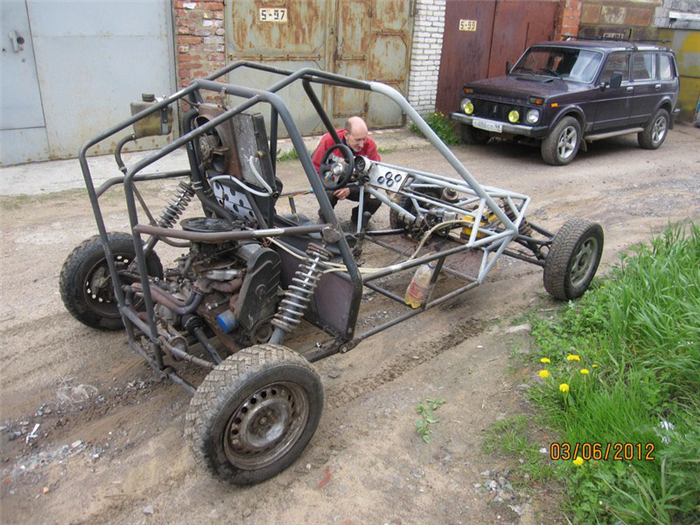

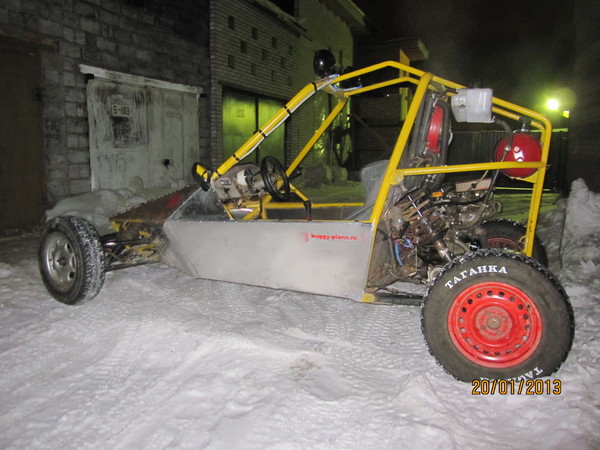

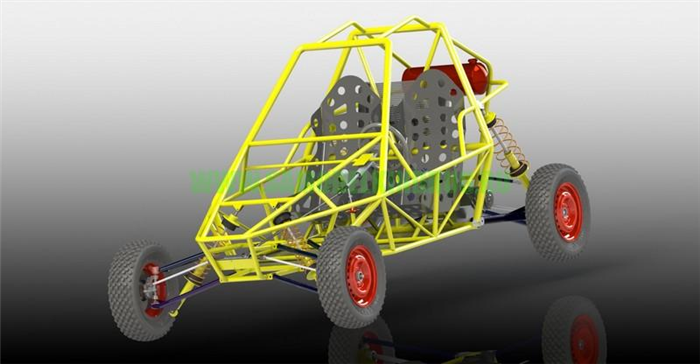

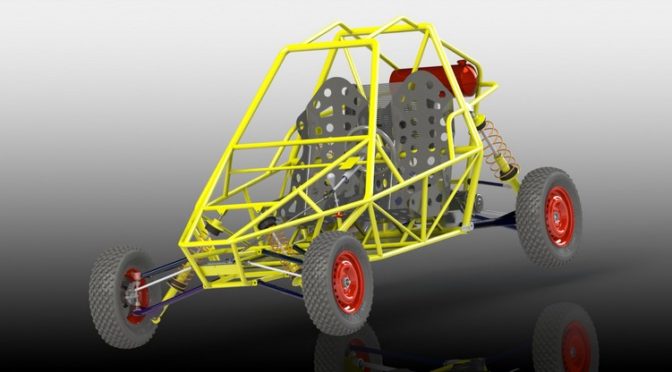

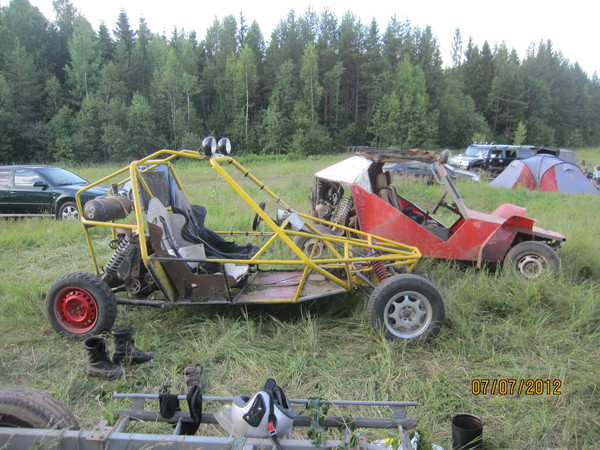

Самодельный багги ST2 по Русски

Самодельный багги -это в первую очередь отличная машина для приобретения опыта и навыков экстремального вождения в условиях бездорожья. Пошаговые фото сборки багги прилагаются. Багги по задумке автора должно быть надежной и прочной конструкции, а так же бюджетным. Основные узлы и агрегаты использованы от автомобилей Отечественного производства преимущественно ВАЗ.

Таким образом ДВС (двигатель внутреннего сгорания) бензиновый заимствован с ВАЗ 2109, ШРУС переделанный, задние стойки от девятки переделанные передние, с расчетом под вес и нагрузку от двигателя расположенного в задней части машины. Рулевая рейка ВАЗ 2109 укороченная, шарниры ОДА, наружние от ОКИ. Дисковые тормоза установлены от девятки.

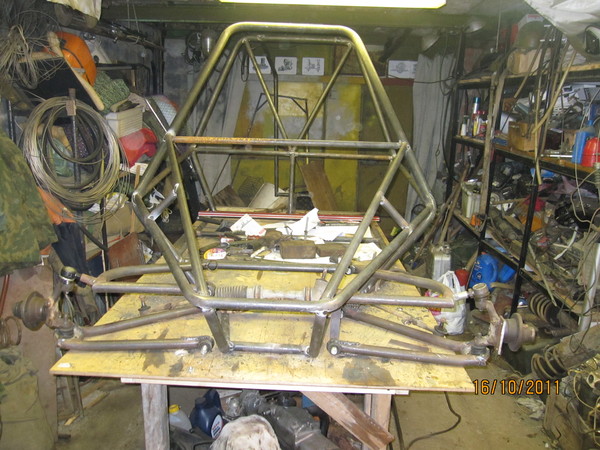

Рама самодельного багги сварена из трубы СТ-20 , подвеска из трубы 32х2 мм, основные дуги каркаса 45х2 мм , продольная 50х2 мм и морда 30х2 мм.

Постройка багги обошлась автору примерно в пятьдесят тысяч рублей, что вполне бюджетно)

И так, давайте рассмотрим технические особенности представленной техники.

Материалы

  1. ДВС и КПП ВАЗ 2109
  2. трубы шовные диаметры и толщина стенки: 30х2, мм 50х2, мм , 45х2 мм, 32х2 мм
  3. колеса ВАЗ
  4. амортизаторы и стойки ВАЗ 2109
  5. ШРУС
  6. кулак от ВАЗ 2108
  7. рулевая рейка ВАЗ 2109 укороченная
  8. грунт и краска

Инструменты

  1. сварочный аппарат
  2. набор гаечных ключей
  3. трубогиб
  4. УШМ (болгарка)
  5. слесарный и измерительный инструмент

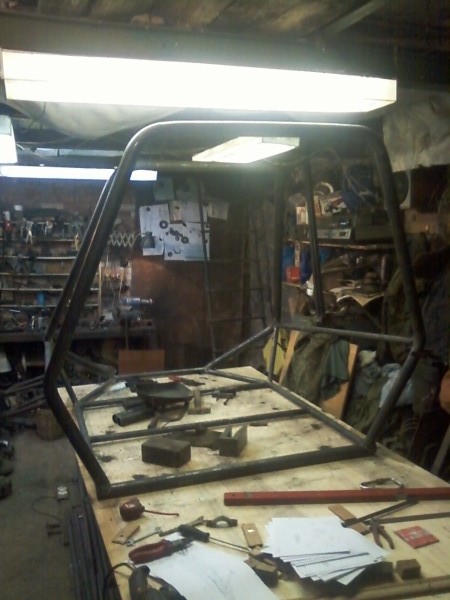

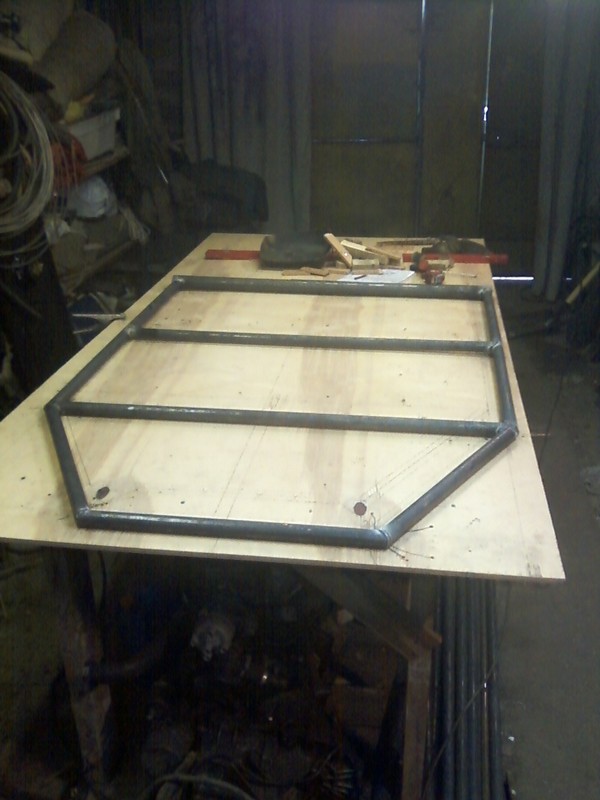

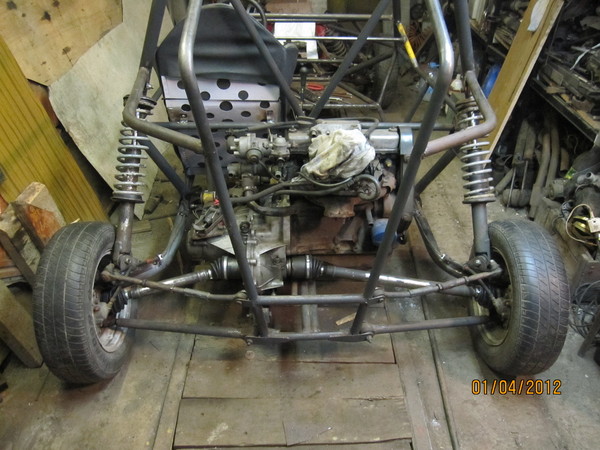

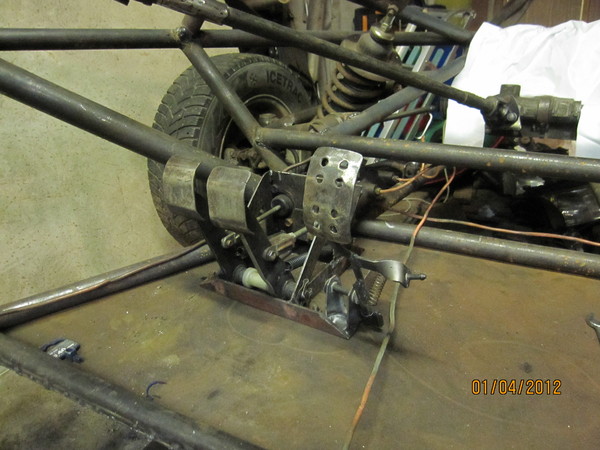

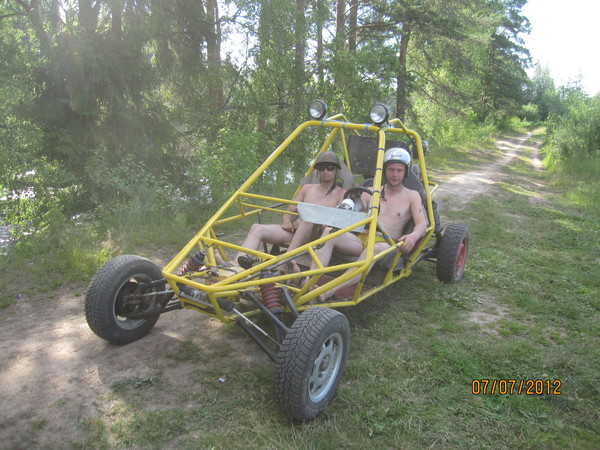

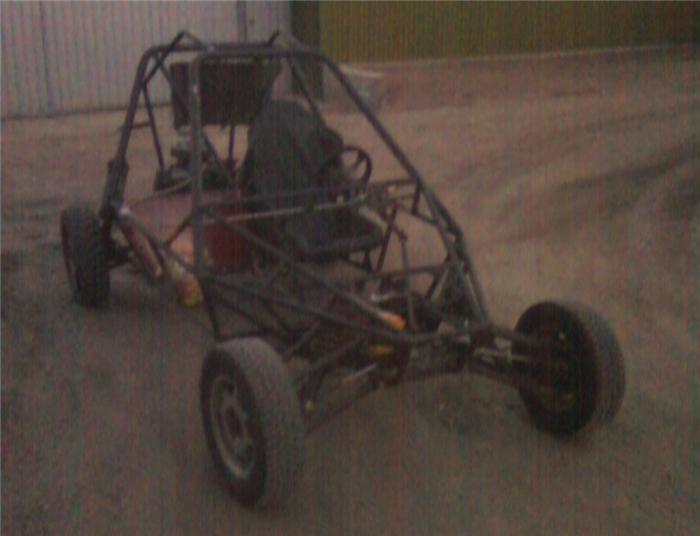

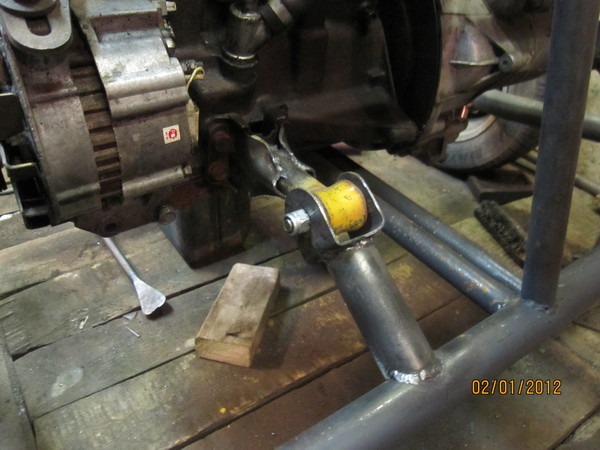

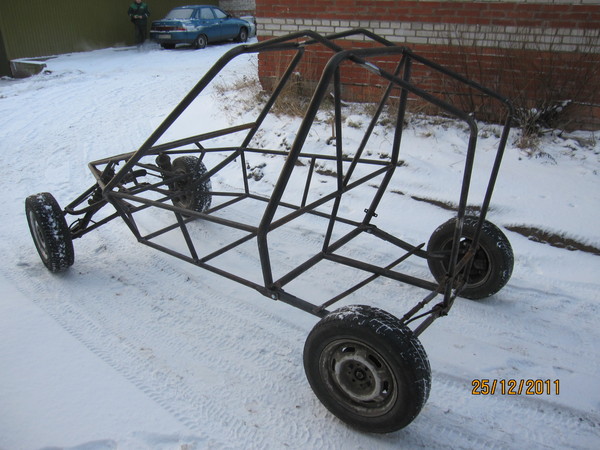

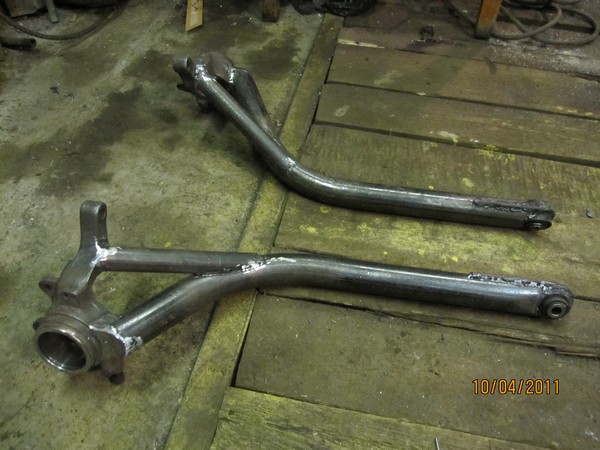

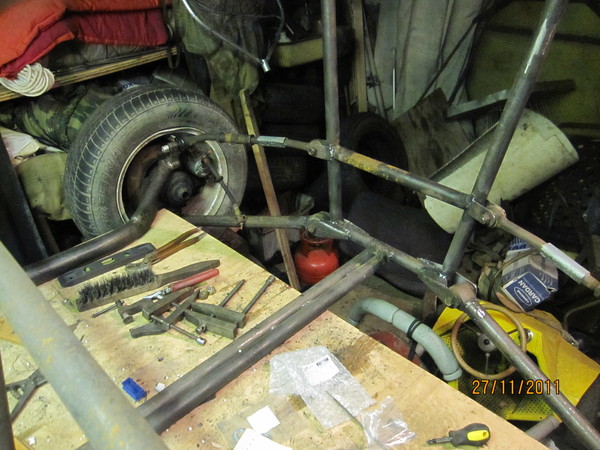

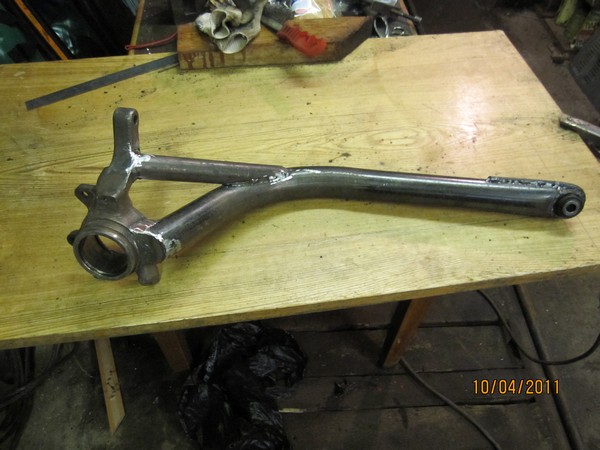

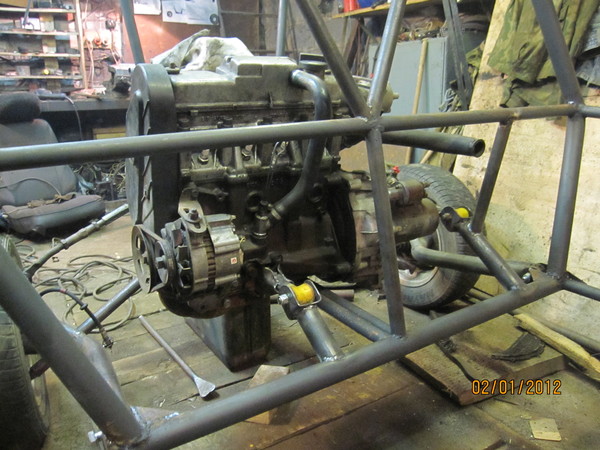

Пошаговые фото сборки багги своими руками. Первоначально автор произвел 3D моделирование будущей багги на компьютере, затем на основание этого составил чертежи. Кондуктор и передний рычаг подвески. Кулак от ВАЗ 2108 приварен к заднему рычагу подвески. Места соединения усилены и проварены. Донора завозят в гараж при помощи лебедки. Специально для создания багги был сделан стол. Начало .. К основанию привариваются главные дуги. Затем корпус усиливается поперечинами. Задняя подвеска. Установлены колеса и вот впервые выкатили к гаражу. Установка двигателя. Подгонка и регулировка приводов. Сидение пилота. Педальный узел.

Багги из ваз 2109

Этот вездеход в отличии от других подобных ему машин был выполнен не с нуля, а имел как основу стандартную модель ваз 2109. Однако несмотря на это автор сумел добиться необходимых качеств и создал отличный багги.

Материалы и агрегаты использованные при строительстве вездехода:
1) Корпус и большинство деталей от ваз 2109
2) металлический профиль
3) глушитель от черри амулет
4) Ступицы от Нивы
5) тормозные диски от нивы
6) ступичные подшипники
7) Две внешних гранаты от нивы
8) пыльники от ваз 2109
9) лист железа толщиной в 5 мм
10) усиленные шаровые
11) колеса от нивы
12) лист орг. стекла
13) раздаточная коробка от нивы
14) заводские рычаги от нивы

Рассмотрим более детально этапы постройки вездехода.

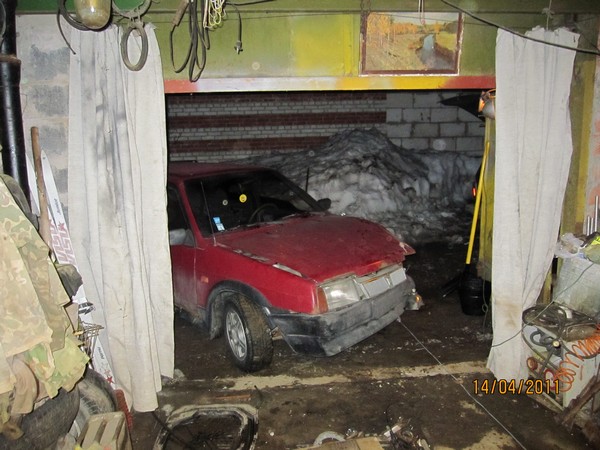

Изначально автору досталась обычная девятка, с которой он и начал экспериментировать.

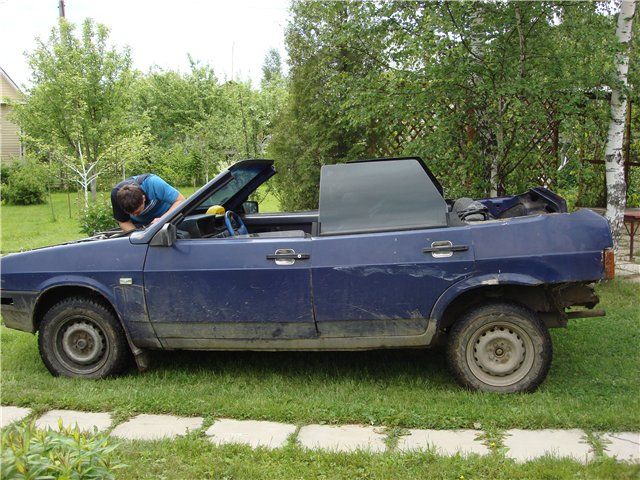

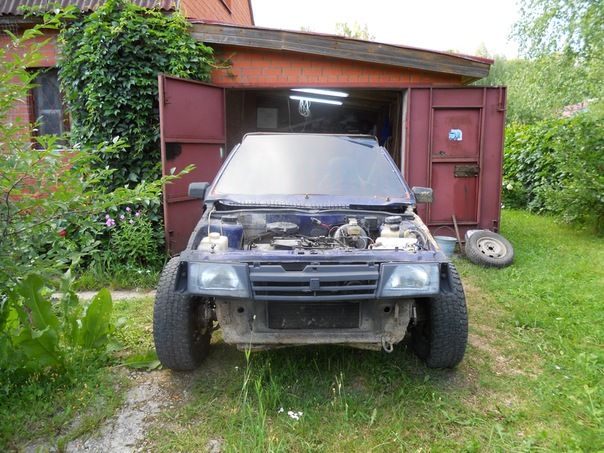

Для начала ваз 2109 стандартной комплектации был превращен в кабриолет:

И целое лето автор проездил на ней именно в таком виде, но так как машина была довольно потрепанная, то не выдержала подобной эксплуатации и у нее оторвало заднюю балку вместе с часть лонжерона.

Однако это не расстроило автора и он решил соорудить из нее нечто более необычное и интересное.

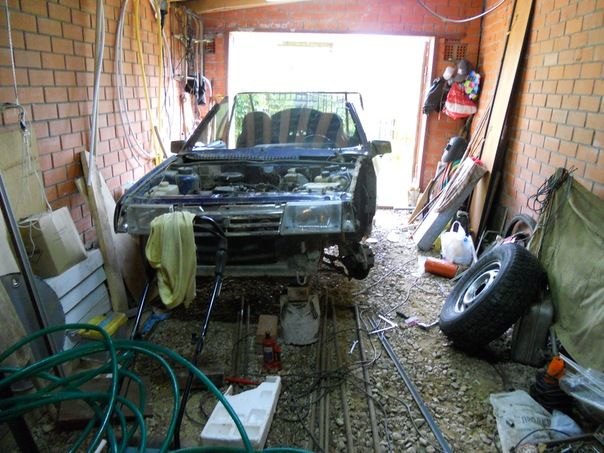

Для этого он оттащил машину в гараж и приступил к ее модернизации.

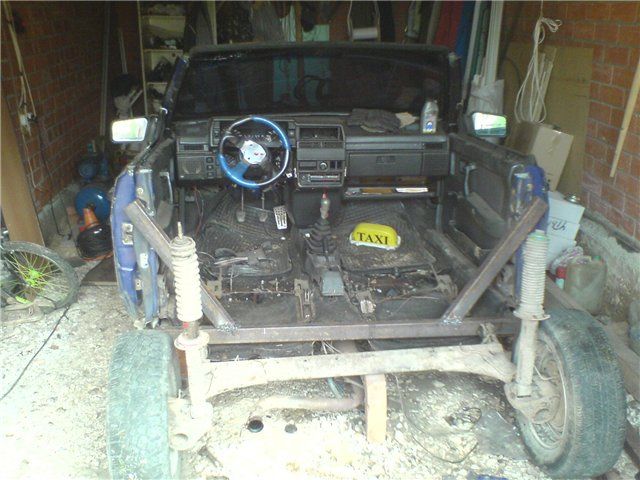

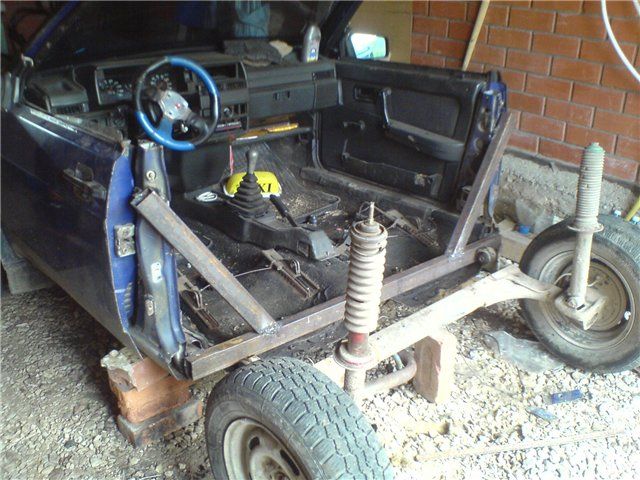

Прежде всего автор решил поработать над кузовом машины, так как целиком он слишком тяжелый. Поэтому взяв в руки болгарку, он отделил излишние части от машины.

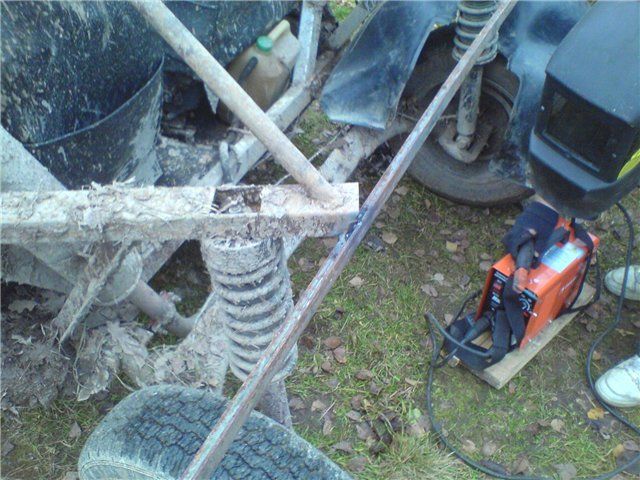

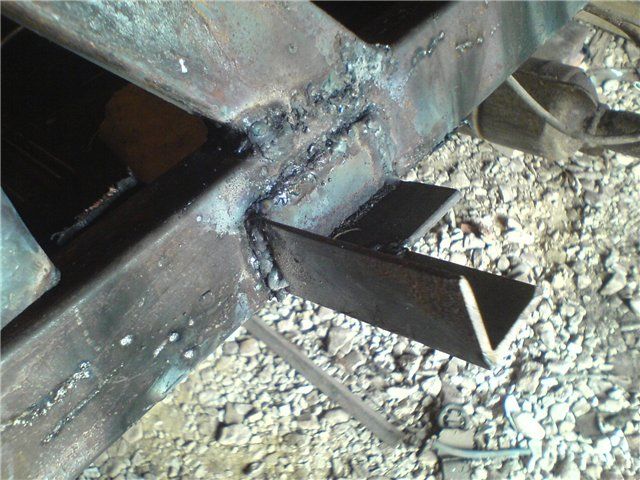

Затем за недостаточным опытом в сварочных работах автор столкнулся с проблемой при приварке стандартного глушителя от ваз 2109, в конце концов автор оставил эту затею и установил среднюю часть глушителя от черри амулет.

Что заняло всего пол часа времени:

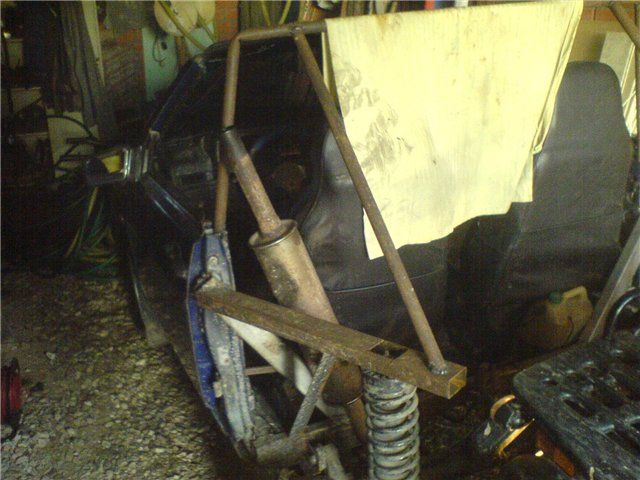

Затем автор приступил к работам по мостам, установке раздаточной коробки от Нивы, доработке коробки переключения передач, а так же небольшому ремонту двигателя от ваз 2109.

Все это крепится с усиленной раме, которая стоит на независимой подвеске, на четырех поворотных кулаках нивы. рычаги были взяты заводские, которые подверглись небольшой обработке.

Ход подвески по расчетам автора должен составлять 40 сантиметров.

После сборки и установки основных элементов конструкции были проведены испытания вездехода по лесным дорогам, где вездеход показал отличные качества управляемости, проходимости и скоростные характеристики.

Покатавшись после дождя по мокрой трассе автор пришел к выводу, что машине необходимо установить задние брызговики. Для этих целей были использованы пластиковые подкрылки от того же самого ваз 2109:

В таком виде вездеход был обкатан один сезон, по прошествии которого автор сделал следующие выводы:
Управляемость по дорогам после дождя оставляла желать лучшего, причиной тому служил тот факт, что передняя часть вездехода очень быстро закапывалась. Так же необходимо сделать нормальный бензобак вместо использующейся канистры, так как топлива хватает весьма не надолго и к тому же нет герметичности, из-за чего на неровных поверхностях канистра подтекала.

Читать еще:  Защита аккумулятора ваз 2107

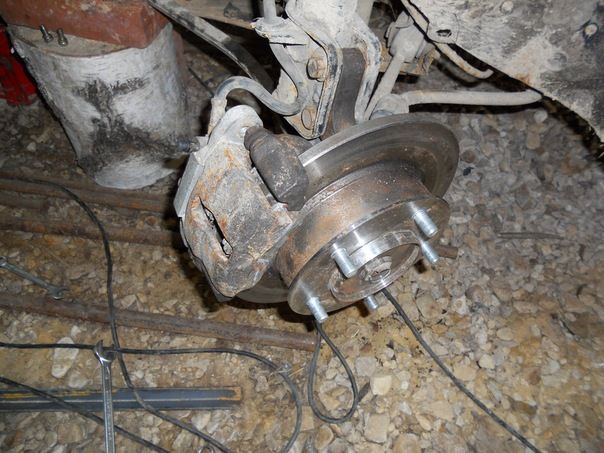

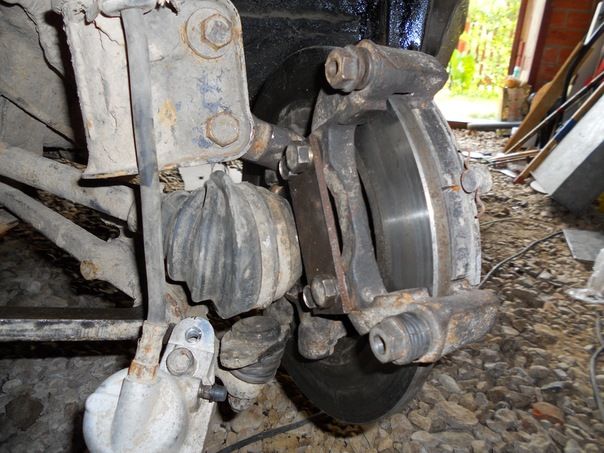

Так же для установки на вездеход были обточены ступицы от нивы под размер подшипников девятки. Установлены дисковые тормоза, пыльники , а из пяти миллиметрового листа железа были выполнены переходники тормозов. Так же автор приступил к установке усиленных шаровых на вездеход.
Так же на вездеход были установлены колеса от нивы:

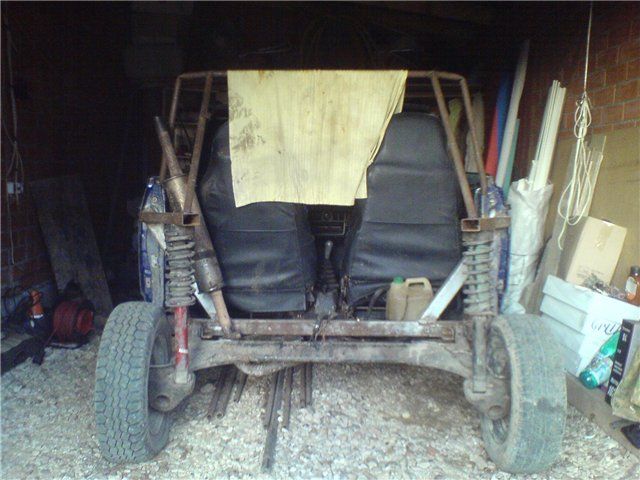

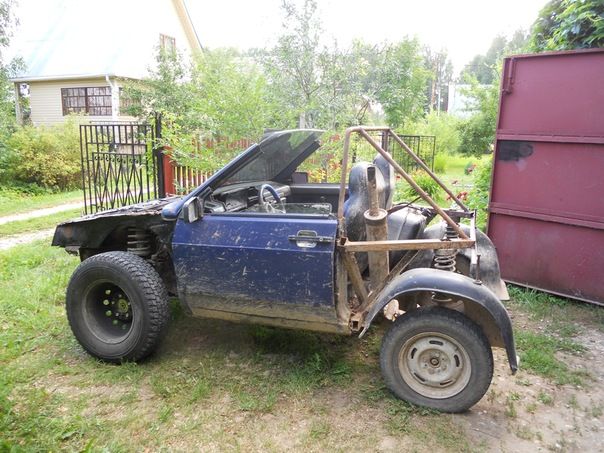

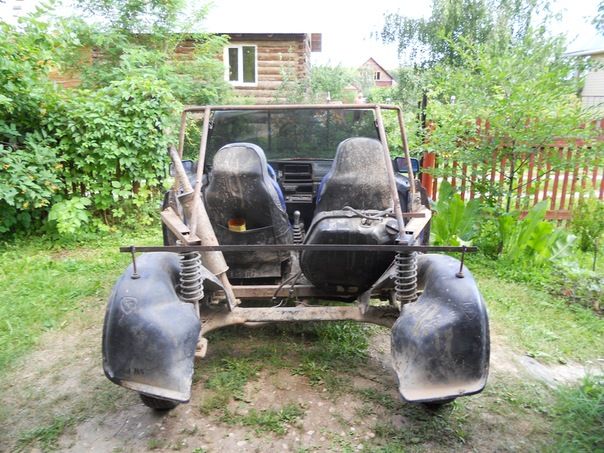

Вот фотографии вездехода после всех основных доработок:

Как вы могли заметить из-за не совсем идентичной конструкции крепления колеса от нивы пришлось устанавливать обратной стороной. Хотя сначала автор задумался об установке подставок, но получалось слишком длинно, к тому же это отражалось на бюджете машины.

В дальнейшем автор хочет решить возникшую проблему кардинальной сменой стойкой машины и переделыванием всей подвески вездехода.

Так же для безопасности планируется установить четырех-точечные ремни безопасности.

Не смотря на то, что ступицы были ослаблены после токарной обработки, они вполне справляются с нагрузкам, что с боковыми , что с весом который приходится на два подшипника.

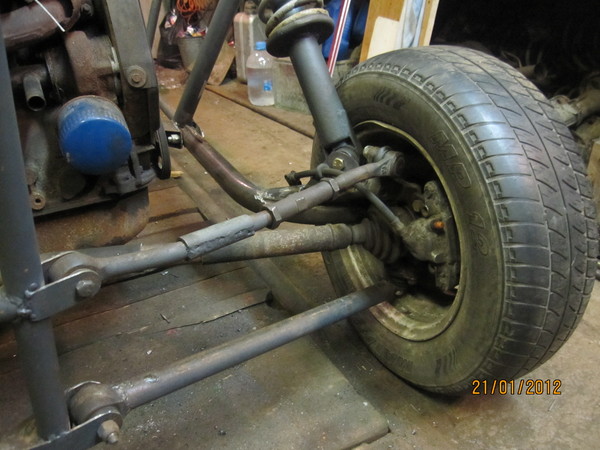

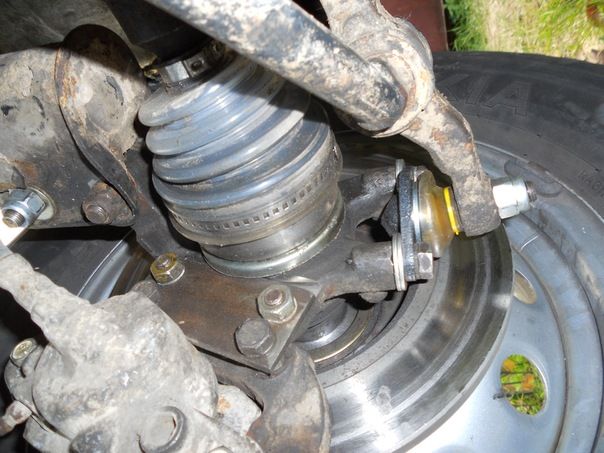

Вот так выглядит передняя подвеска, которая подверглась минимальным изменениям:

В дальнейшем планируется создание самодельного верхнего рычага по А-образной широкой модели, а в центре разместить амортизационную стойку от ваз 2108.

Так же автор занимается изучением документации и форумов касательно установки ШРУСов на внедорожные багги.
Рассматривается возможность отказа от независимой подвески в пользу мостов от УАЗа, или создание подвески по типу «Мазуркевич».

AngryBro. Багги своими руками из ВАЗ

Передняя подвеска багги. Часть 1. Подготовка

Первое приближение

Для нашего багги мы решили делать независимую рычажную подвеску. Что понадобится сделать (алгоритм, план):
1. Изготовить нижний рычаг (фото ниже)
2. Изготовить верхний рычаг
3. Вставить амортизатор
и подвеска готова. Ага, сто раз. Если все так просто как 1-2-3, почему ж все те, кто хотел, уже давно не построили себе свои шайтан-машинки?

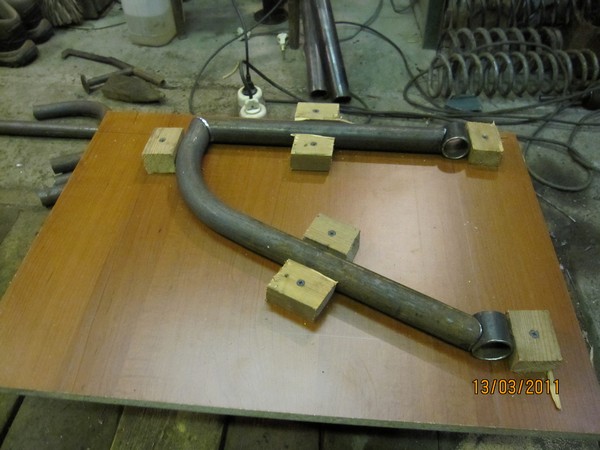

Нижний рычаг:

Верхний рычаг:

Забегая вперед, сообщу, что статья про переднюю подвеску будет разбита на несколько частей. Это связано с большим количеством тем, по которым найти информацию не так-то просто. И без практики к таким вещам трудно придти сразу. Мы решили восполнить этот пробел и рассказать о процессе постройки подвески на свой манер.

Возвращаемся к алгоритму и смотрим чего не хватает.

Во-первых, в этом хитром плане отсутсвует нулевой пункт — чертеж. В тех чертежах, которые мы нашли и выложили, нет подвески! Поэтому нам пришлось изготавливать ее, что называется, «по месту». И все страхи и риски проявились во всей красе. Об этом чуть позже.

Во-вторых, есть куча мелких сопутствующих деталей, которые нужно изготавливать, а прежде отыскать нужные материалы, инструменты и расходники. Что, естественно, требует времени, денег и усилий.

Само собой, трубы и металлические пластинки тоже нужно закупать.

В-третьих, есть детали, которые нужно приобрести: болты, гайки, шайбы и прочие. Подробнее о том, какие гайки, запчасти приобретать чуть ниже. А вот как их соединять между собой — в следующих частях.

Теперь, когда поиск оправданий завершен, попытаемся создать более конкретный план.

План постройки передней подвески

Часть 1. Подготовка
Подбор труб
Сайлентблоки
Пластины для нижнего рычага и для ушек
Запасные части

Часть 2. Проектирование
Нижний рычаг
Верхний рычаг
Расчет подвески: развал, клиренс
Какие еще варианты подвески существуют?

Часть 3. Изготовление
Ушки
Кольца для сайлентблоков
Рычаги
Пластина для нижнего рычага

Часть 4. Разборка и сборка
Прессование сайлентблоков
Снятие амортизаторов с ВАЗ 2109
Сжатие пружины амортизатора
Доработка амортизатора

Часть 5. Тестирование
Совпадает ли теория с практикой?

Перейдем к делу и посмотрим, что будет получаться.

Подбор труб

Для сбора рычагов понадобится достать трубы. Соответственно, надо знать за какими трубами охотиться. На ближайшей металлобазе находим два подходящих варианта:
1. Диаметр — 27 мм по наружке, шовная, стенка — 3 мм
2. Диаметр — 32 мм по наружке, шовная, стенка — 2 мм

Здесь диапазон диаметров и толщины стен оставляем на Ваше усмотрение под Ваши потребности. Чтобы хоть как-то сориентировать — предлагаем смотреть трубы от 25 мм диаметром. Чем больше и толще — тем крепче (спасибо, кэп!).

Если Вы эксперт по трубам, маркам металла, сплавам и знаете какие диапазоны диаметров, толщин использовать в разных случаях для багги — просьба поделиться с читателями в комментариях. А если Вы счастливый владелец собранного или купленного багги — также предлагаем не оставаться в стороне и смелее делиться своим счастьем с другими!

А мы же приобрели 10 метров трубы диаметром 27 мм. Пилим по 2.5 метра и погружаем в легковую машину. Выражаем благодарность продавцам магазина за предоставленную упаковочную бумагу. Если не хотите в автомобиле сцену «Салон. Ржавчина. Повсюду» — запаситесь перед поездкой оберткой из бумаги или полиэтилена.

Вот фронтальная фотография привезенной трубы:

Сайлентблоки

Для крепления рычагов передней подвески к раме багги понадобится закупить минимум 8 сайлентблоков семейства ВАЗ 2108. Для левой и правой стороны: 2 для нижнего рычага, 2 для верхнего (4+4).

Также сайлентблоки могут понадобиться для амортизаторов (в зависимости от его комплектации и типа). Может получиться так, что на каждом вашем амортизаторе уже будут стоять по паре подходящих сайлентблоков.

В нашем случае мы использовали амортизатор от ВАЗ 2109, где снизу был свой сайлентблок, а для верха его пришлось докупить. То есть нам понадобилось 10 сайлентблоков (на самом деле 11 — один мы испортили).

Читать еще:  Замена резинок форсунок ваз 2114

Размеры сайлентблока ВАЗ 2108:

Пластины для нижнего рычага и для ушек

Для нашего случая исходные размеры каждой пластины нижнего рычага:
толщина — 6 мм
ширина — 120 мм
длина — 90 мм

Таких пластин для передней подвески нужно две.

Размеры ушек для нашего случая:
толщина — 4 мм
ширина — 110 мм
длина — 70 мм

Минимальное количество ушек для передней подвески — 20. Еще 4 ушка будут особой конструкции — для амортизаторов.

Дополнительно нужны сверла по металлу — 12.5 мм для ушек, 8 мм — для нижней пластины. А также нарезные и шлифовальные диски к болгарке.

Соответственно, из инструментов понадобятся: дрель, маленькая болгарка.

Запасные части

На каждую сторону понадобятся:

Шаровая опора нижняя ВАЗ 2101 и 3 болта с гайками и стопорной шайбой для крепления шаровой

Поворотный кулак ВАЗ 2101

Наконечник рулевой тяги короткий ВАЗ 2101 + хомут рулевой тяги ВАЗ (наконечник вкручивается в резьбу хомута)

4 болта крепления задней стойки амортизатора ВАЗ 2108 + контргайки — для фиксирования рычагов к ушкам

Амортизатор с пружиной от ВАЗ 2109

Корончатая гайка наконечника рулевой тяги + шпилька
5 втулок заднего амортизатора ВАЗ 2108 (сайлентблоки)

Что дальше?

После того, как запчасти, материалы и расходники найдены и доставлены, переходим к
Части 2: проектирование передней подвески. Вы будете правы, если обозначите, что нужно делать сначала проектирование, а затем заниматься поставкой деталей.

Просто в нашем случае мы знали какие детали точно пригодятся в любом варианте проектируемой подвески. Поэтому не толпимся у входа, господа, и смело переходим ко второй части!

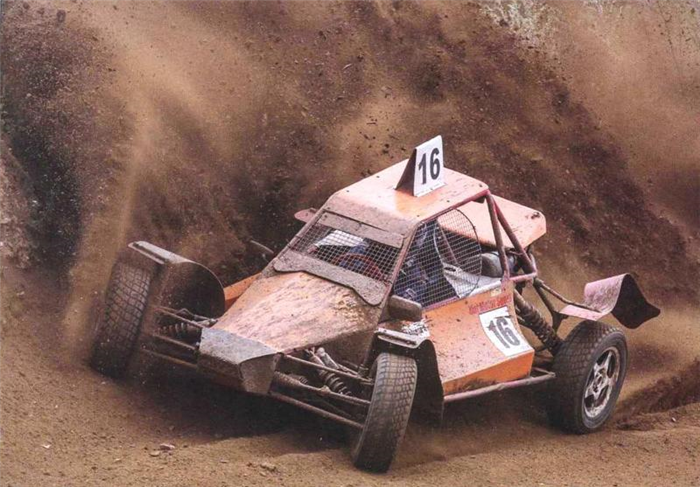

«БОЕВОЙ» БАГГИ

Уважаемые автолюбители, самодельщики и просто читатели! Прежде чем начать рассказ о нашем автомобиле, стоит вернуться не в столь уж далекое прошлое и вспомнить историю возникновения необычного автомобиля – багги. А необычного потому, что его не встретишь ни на дорогах общего пользования, ни на городских улицах.

Багги – это облегченный, высокоманевренный спортивный (без излишнего комфорта) автомобиль повышенной проходимости, используемый в гонках по трекам, кроссовым трассам и просто по пересеченной местности.

Багги впервые появились в США как небольшие прогулочные машины. На них самодеятельные автоконструкторы и автолюбители разъезжали по прибрежным песчаным полосам, безлюдным пляжам, за что эти машины прозвали Dune Buggy – «дюнными (или пляжными) жуками».

То, что подобные автомобили впервые появились в Соединенных Штатах в начале 1950-х годов, сомнений ни у кого не вызывает: к тому времени в стране с развитой автомобильной промышленностью было уже много устаревших легковых автомашин, на которых ездить по дорогам было уже нельзя, а выбросить -жалко. Вот тамошние умельцы и переделывали их: снимали насквозь проржавевшие кузова, заменяя их толстыми дугами для безопасности; усиливали рамы; форсировали двигатели; увеличивали клиренсы (дорожные просветы) и ход подвесок … и наперегонки рассекали на них песчаные дюны пустынных пляжей, лихо на двух колесах юзом проходили повороты, увиливая от столкновений. Багги довольно быстро обрели массовость и на них стали устраивать соревнования. Подобные развлечения и состязания настолько понравились зарубежным туристам-автолюбителям, что вскоре (в конце 1960-х) багги «пересекли» американские границы и распространились по всем континентам. В нашей стране багги появились в начале 1970-х годов и сразу как спортивные машины, поскольку для прогулочных просто не было доноров.

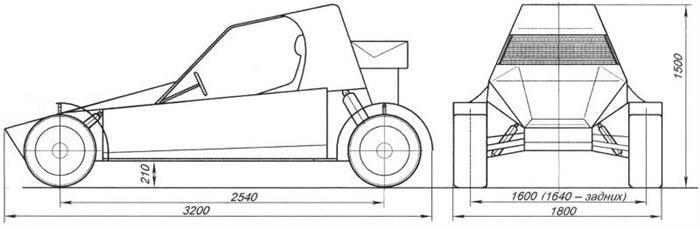

Общий вид и габаритные размеры спортивного багги

А вот происхождение типа (или класса) автомобиля неоднозначно, но, скорее всего, от английского слова buggy – «коляска», хотя многие связывают с bug – «жук» («клоп» и т.п.), легендарным немецким автомобилем фирмы «Фольксваген», коих (трофейных и экспортных) было в стране немало.

Ну а теперь от истории багги перейду к описанию своей машины.

Багги «Борзик» (такое название дали автомобилю впоследствии соперники и болельщики) создавалась по индивидуальному проекту (хотя понятно, что двигатель, а также некоторые другие агрегаты и узлы – промышленного изготовления) для участия в соревнованиях по автокроссу. Изначально разрабатывалась, как полноприводная, хотя к такому варианту шел поэтапно и сначала сделал машину только с задним приводом. Начало постройки – ноябрь 2005 года. На первые испытания (а точнее – сразу же на соревнования) машина выехала в 2008 году.

Потом неоднократно модернизировалась: менялись детали, узлы и даже агрегаты. Поэтому описания некоторых узлов могут не совпадать с рисунками и фотографиями. При этом и сами рисунки – ознакомительные, то есть делать по ним багги можно только при условии корректировки размеров применительно к строящейся машине.

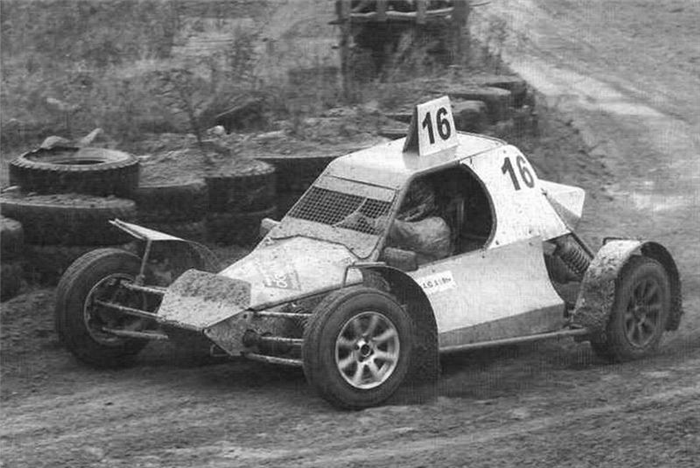

После победной гонки с механиком М. Поляковым

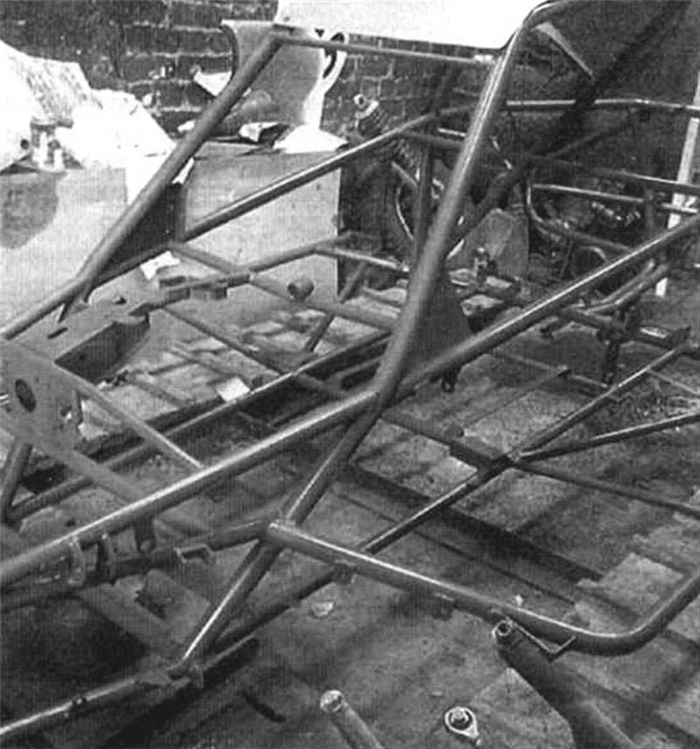

Фрагмент рамы

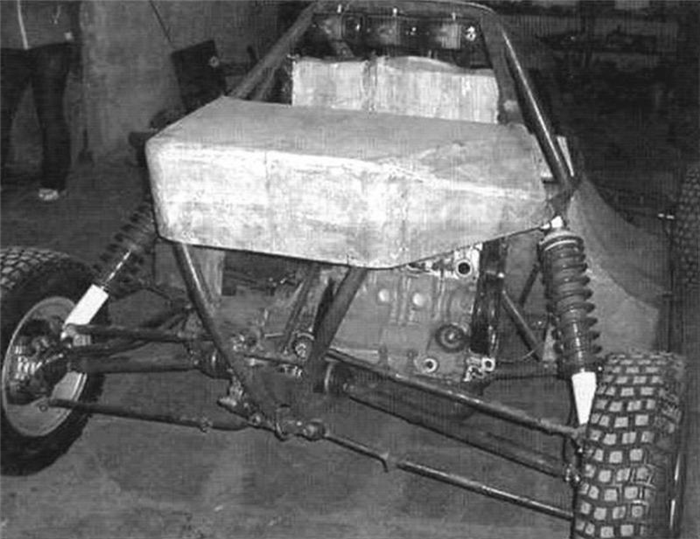

Задний мост (с двигателем под капотом и коробкой перемены передач). От КПП к ступицам колес идут валы со ШРУСами. Подвеска каждого колеса состоит из пары поперечных тяг (верхней и нижней) одной продольной тяги

Габаритные размеры багги: длина – 3200 мм, высота по главным дугам (они же являются дугами безопасности, только расположены вдоль машины) – примерно 1500 мм, ширина – 1800 мм. Клиренс – 210 мм, колесная база – 2540 мм, колея: передних колес – 1640, задних – 1600 мм.

Рама автомобиля – пространственная, сварена из бесшовной холоднотянутой стальной (марки 30ХГСА) трубы круглого сечения. Диаметр трубы главной пары дуг и защитных боковых порогов (их тоже два) – 38×2,5 мм, прочие элементы выполнены из труб диаметрами: 35×2,5; 30×2; 25×2; 20×1,5; 16×1,5 мм.

Читать еще:  Стекло на щиток приборов ваз 2114

Крыша, объемные борта, боковые щитки колес, передний и задний капоты выполнены из стеклоткани.

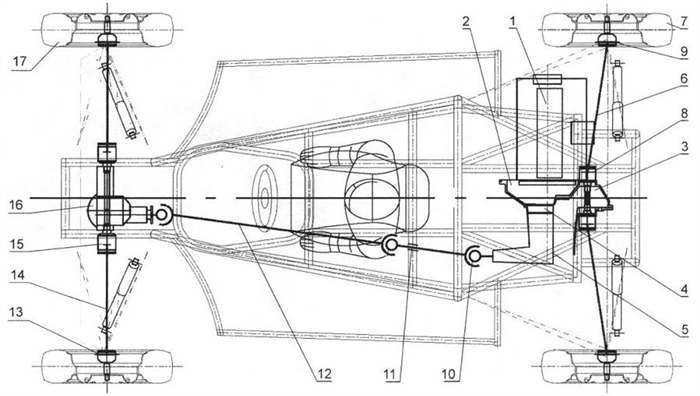

Кинематическая схема багги (чертеж Андрея Аникина):

1 – двигатель; 2 – сцепление; 3 – коробка перемены передач; 4 – переходная плита; 5 – угловой редуктор; 6 – задняя полуось (2 шт.); 7 – заднее ведущее колесо (2 шт.); 8 – внутренний шарнир (ШРУС) задней полуоси (2 шт.); 9 – внешний шарнир задней полуоси (2 шт.); 10 – карданный шарнир (3 шт.); 11 – подшипниковый узел карданного вала; 12 – карданный вал; 13 – внешний шарнир передней полуоси (2 шт.); 14 передняя полуось (2 шт.); 15 – внутренний шарнир передней полуоси (2 шт.); 16 – передний редуктор; 17 – переднее ведущее управляемое колесо (2 шт.); шасси багги – наложенная проекция

Схема рулевого управления (чертеж Андрея Аникина):

1 – рулевое колесо; 2 карданный рулевой вал; 3 рейка;4-карданный шарнир; 5 – тяга (2 шт.); 6 – рычаг поворотного кулака; 7 – переднее управляемое колесо (2 шт.); 8 – шарнир рулевой тяги и кулака (4 шт.); 9 – кресло и пилот (наложенная проекция)

Колесная формула автомобиля -4×4 (то есть машина – полноприводная, поначалу имела только задний привод). Компоновка – с задним расположением двигателя (мотор находится за спиной пилота поперек оси, при этом хвостовик коленчатого вала выходит на левую сторону). Кресло водителя располагается по центру машины.

Изначально машина проектировалась и была сделана под двигатель семейства автомобилей ВАЗ-2108 – 2110. Трансмиссия использовалась тоже от переднеприводных «вазовских» машин.

При переделке машины в полноприводной вариант в качестве переднего моста использовал задний мост от классических «Жигулей» (заднеприводных машин), отрезав от него «чулки». От них же – и карданная передача.

Коробка перемены передач (4-ступенчатая) с переходной плитой для стыковки с угловым редуктором

Угловой редуктор от «Мицубиси RVR», состыкованный с КПП от ВАЗ-2108

Двухступенчатая карданная передача от углового о редуктора к главной передаче переднего моста

Коробка перемены передач переделана: удалены шестерни пятой передачи, укорочен первичный вал, снята задняя крышка. Вместо нее поставлена переходная пластина для стыковки и крепления к КПП углового редуктора (в торговле его называют раздаточной коробкой) – от «Мицубиси RVR». Угловой редуктор установлен на шлицы вторичного вала. Карданная передача от углового редуктора к переднему мосту состоит из двух валов (от ВАЗ-2101), соединенных с редукторами жестко (без каких-либо муфт) на одном подвесном подшипнике. Проходят они (валы) над полом (сбоку, слева) и закрыты кожухом. Сам пол – дюралюминиевый, крепится к раме болтами, для чего к трубе рамы с ее внутренней стороны приварены ушки.

Впоследствии переделал почти всю машину (практически нетронутой осталась лишь рама). Двигатель и КПП заменил соответствующими агрегатами от купе «Келика» фирмы «Тойота», угловой редуктор (раздаточную коробку) поставил от «хондовского» кроссовера «Фит» (от него же и карданные валы), а передний редуктор – от автомобилей фирмы «Субару» (он сборный: корпус – от микролитражки R-2, а внутренние детали – от «Импрезе»).

Подвеска каждого переднего колеса – на двух А-образных рычагах (только верхний – без перемычки) с телескопическим амортизатором, установленным под углом 45°. Задняя подвеска выполнена с одним продольным и двумя поперечными рычагами колеса. Амортизаторы были использованы с изменяемой жесткостью фирмы Rancho. Здесь они установлены с меньшим углом к вертикали, чем передние. Впоследствии заменил их на амортизаторы фирмы Koni и Showa, которые могут перенастраиваться в зависимости от стиля и специфики вождения конкретного водителя.

Диски колес размером с посадочным диаметром 15» – легкосплавные, фирмы «Мастер-спорт». Шины – марки Кх-25 (передние) и Кх-35 (задние), с диаметром обкатки примерно 620 мм, летние радиальные бескамерные нешипованные, специальные для спортивной езды.

Детали обшивки кузова багги выполнены из стеклопластика с использованием полиэфирной смолы; крылья и брызговики изготовлены из листового полиэтилена. Анатомическое кресло, как и обшивка, выклеено из стеклоткани с упрочнением кевларом и углеволокном.

Рулевая рейка установлена впереди переднего моста, соединена с рулевым колесом карданным валом. Рулевая трапеция – «обратного» типа – повернута на 180°. Поворотные кулаки – от ВАЗ-2108.

Тормоза изначально использовались штатные (от автомобиля ВАЗ-2108), но впоследствии были заменены на более легкие – мотоциклетные (для снижения подрессоренных масс). При этом «ручник» совмещен с педалью тормоза: нажал ногой на педаль – и зафиксировал ручкой.

Узел переднего левого ведущего колеса (колесо снято)

Фрагмент рулевого управления (карданный вал и рейка)

Передний мост

На приборной панели размещены указатели температуры охлаждающей жидкости и напряжения бортовой сети, сигнальная лампа критического давления масла, включатель дополнительного вентилятора и кнопка запуска двигателя, также расположен аварийный выключатель питания.

На багги был оформлен специальный технический паспорт, а я, как пилот, прошел аттестацию и получил спортивную лицензию.

Машина не простаивала в гараже – на ней я постоянно участвовал в различных соревнованиях, как регионального, так и всероссийского масштаба. Неоднократно становился их призером и даже победителем.

Жизнь багги продолжается, только он обрел нового хозяина. А я пересел на другую машину, которую строил во времена выступлений на «Борзике».

Сейчас, работая в Центре юных техников, передаю свой опыт по строительству багги более молодому поколению. Для этого разработал программу «Спортивное техническое конструирование багги», по которой занимаюсь с подростками 10-16 лет. С ними начали строить новую машину, используя свои и их конструкторские задумки.

А. ДАВЫДОВ, г. Златоуст, Челябинской обл.
