Признаки неисправности и замена датчика положения коленчатого вала на ВАЗ 2114

Для начала рассмотрим, что же такое датчик положения коленвала. Датчик положения коленчатого вала ВАЗ 2114, как и многих других моделей ВАЗ, это электромагнитное устройство передающее информацию о положении коленвала электронным «мозгам» управления двигателем. Этот датчик очень важен, от него зависит правильная работа форсунок, подающих топливо, и системы зажигания. Ломается он не часто. Но если вы собрались в дальнюю поездку желательно иметь запасной.

Датчик положения коленчатого вала ВАЗ 2114

Типы датчиков

Датчики различаются по принципу действия и конструктивным особенностям.

  • индуктивного типа. Внутри расположен металлический стержень, имеющий на наружном конце магнит. Он предназначен для намагничивания стержня. Вокруг этого стержня намотана обмотка, из медного провода, концы которой выведены в виде разъёмов для подключения проводов. Принцип работы датчика положения коленчатого вала индуктивного типа: при нахождении стального предмета рядом со стержнем на выводах появляется сигнал.
  • принцип работы датчика коленвала следующего типа немного другой. Внутри у него расположен датчик холла. При поднесении к нему металлического предмета его состояние меняется (с логического ноля на единицу и наоборот).
  • частотные. Рассмотрим, как работает датчик коленвала данного вида. Блок управления двигателя генерирует импульсы определённой частоты. Они подаются на датчик и при поднесении металлического предмета к датчику частота генерации меняется. По изменению частоты контроллер определяет наличие предмета возле датчика. Датчик реагирует на металл зубьев венца коленчатого вала (на некоторых авто он находится на моховике).

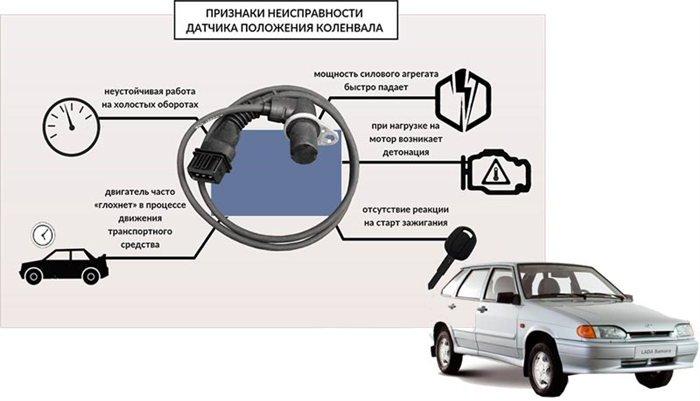

Признаки неисправности

Признаки неисправности ДПКВ могут быть различные. Часто, на торце самого датчика, налипает грязь, которая может быть помехой при считывании. Также симптомы неисправности датчика коленвала могут быть следующими:

  1. Режим «холостого хода» нестабилен;
  2. Обороты двигателя растут или падают самопроизвольно;
  3. Падает мощность;
  4. Во время разгона ощущается «провал»;
  5. Авто плохо заводится.

В этих случаях, по большей части, датчик положения коленвала ВАЗ 2114 идет на замену.

Кроме этого, датчик коленвала ВАЗ 2114 вполне может быть исправен. А на «приборке» вылезет ошибка дпкв (0335 либо 0336). Причиной этого может быть обрыв провода возле разъёма. Это легко определяется визуально, тогда достаточно заменить разъём без замены самого датчика.

Если владелец замечает признаки неисправности датчика коленвала на своём автомобиле, то это «сигнал» о необходимости диагностики.

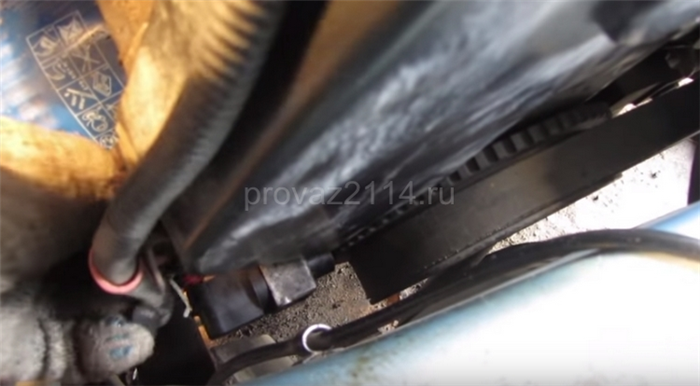

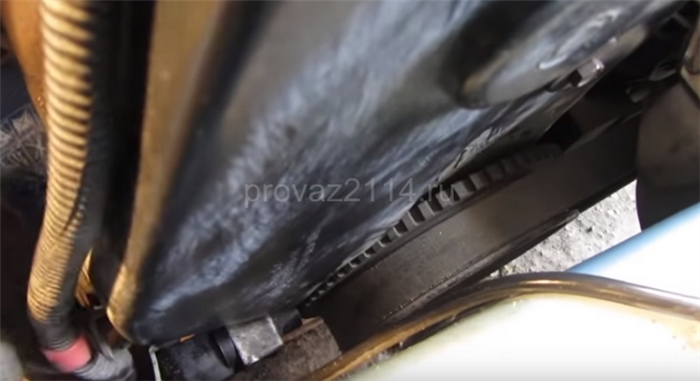

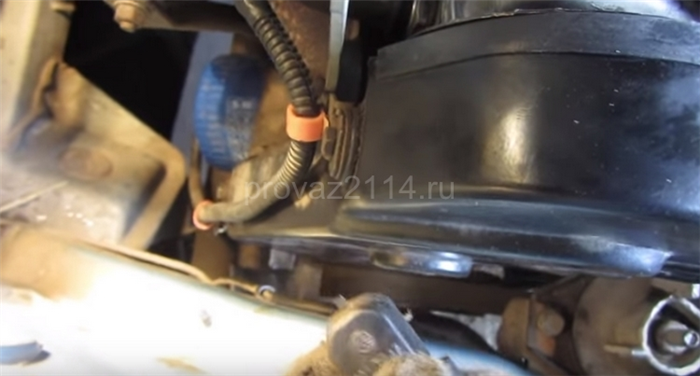

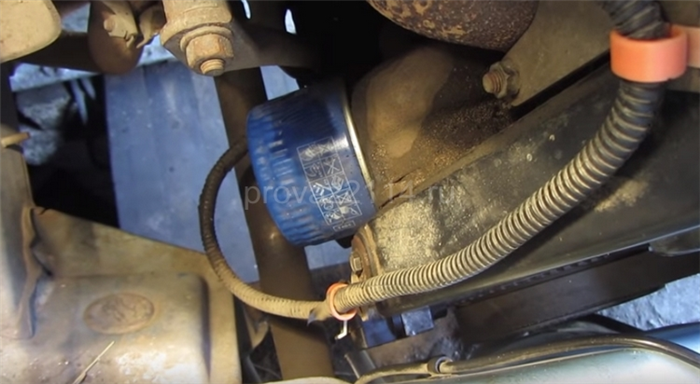

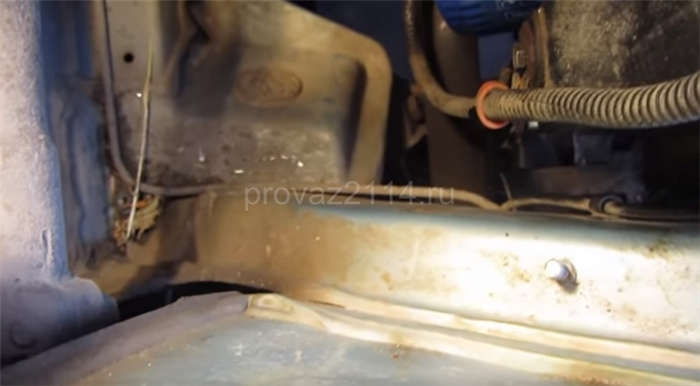

Не трудно догадаться, где находится датчик коленвала на ВАЗ 2114. Как и у многих других моделей ВАЗ, он крепится к двигателю, а конкретнее к масляному насосу, возле приводного шкива генератора, на его крышку. Крепится датчик с помощью одного болта, что типично для многих моделей данного семейства.

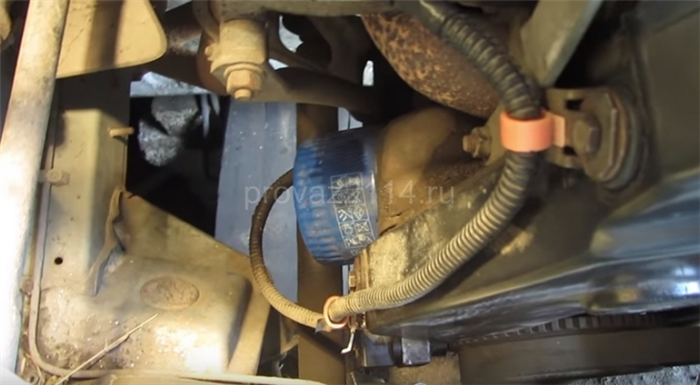

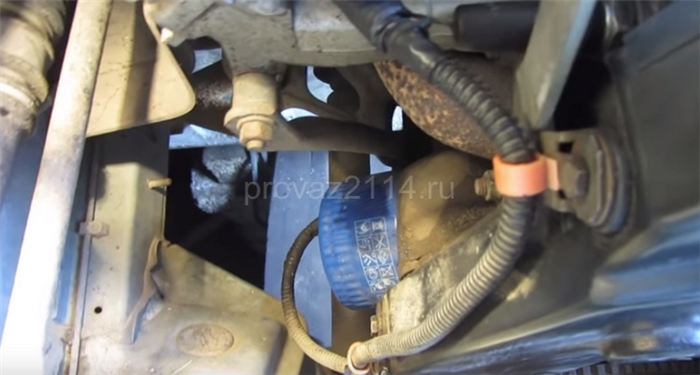

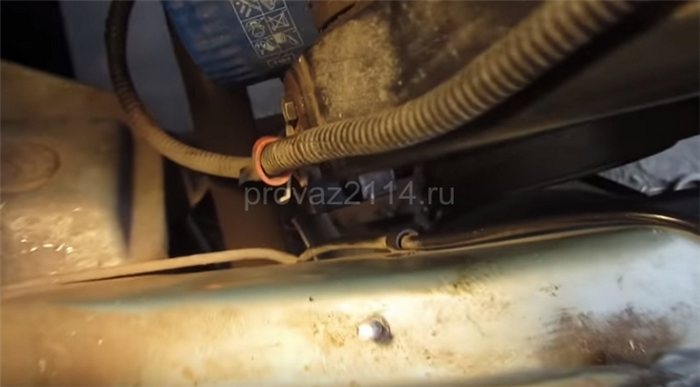

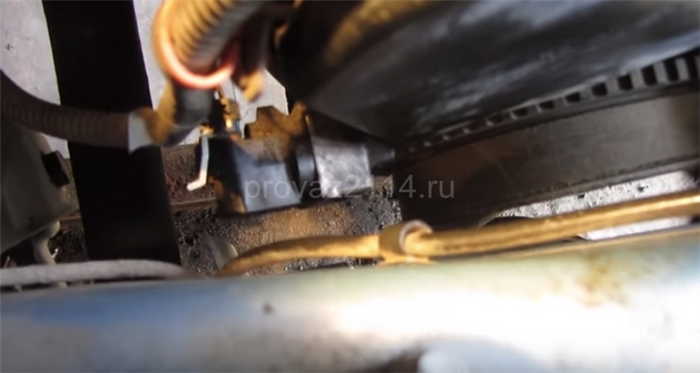

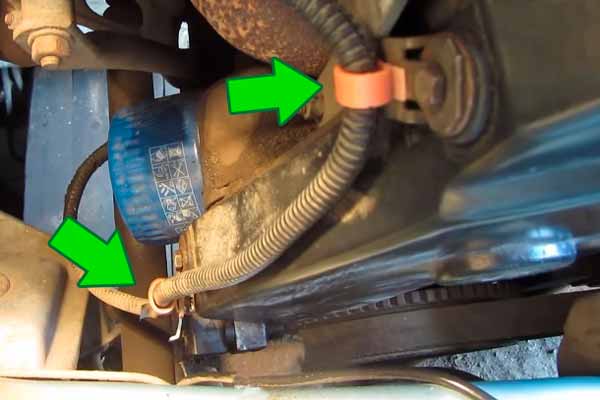

Сдесь находится датчик коленвала на ВАЗ 2114

Характерные причины поломки:

  1. Физическая поломка корпуса;
  2. Межвитковое замыкание витков обмотки, влечёт за собой изменение частоты генерации, передаваемой в блок управления (датчики частотного типа);
  3. Аварийный износ или утрата зубьев шкива.

Проверка работоспособности

Если вы решили сами проверить исправность датчика, отнеситесь к этой процедуре ответственно и проведите её правильно. На авто ВАЗ 2114 датчик коленвала проверяется несколькими способами.

  1. При помощи мультиметра. Оценить исправность индукционного датчика можно по сопротивлению его катушки. В исправном изделии оно составляет 500-700 Ом.

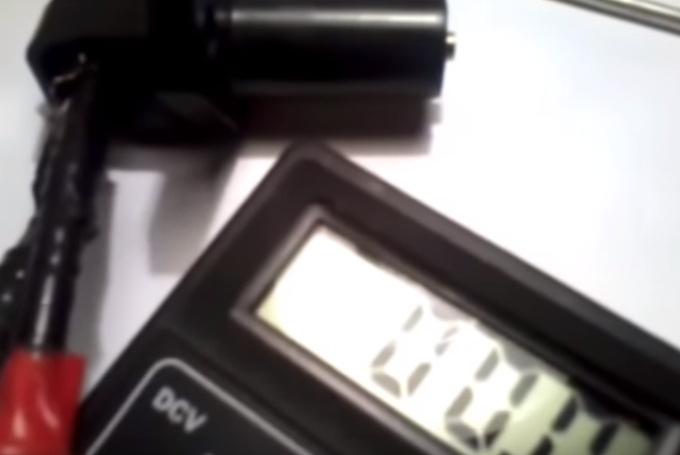

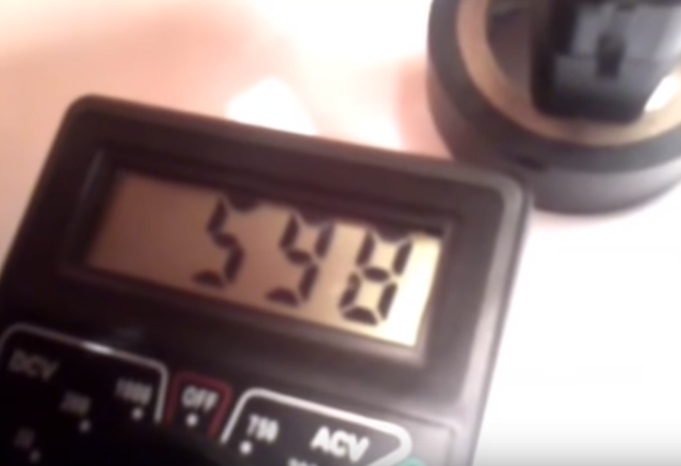

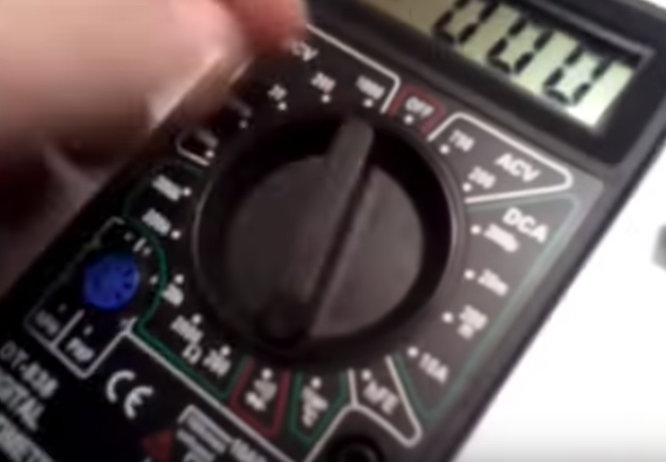

  2. На мультиметре выставить предел измерения в 200 милливольт, подсоединить щупы к выводам (где присоединяются штатные провода). Провести несколько раз стальным предметом перед сердечником. Рабочий датчик будет «видеть» металл и на дисплее мультиметра будут всплески напряжения. В случае отсутствия таковых, деталь на замену.
  3. Но самые точные результаты при проверке даёт осциллограф. При использовании этого прибора можно гарантировать сто процентный результат, он считает всю информацию с датчика во время работы двигателя. Её можно будет наблюдать на экране прибора. Двигатель, при тестах, должен работать на различных оборотах. Начинают с восьми сот оборотов, далее две тысячи, и поднимать до шести тысяч. При линиях (на экране прибора) различной длины надо искать причину неисправности. Удалять загрязнения, проверить шкив на дефекты и так далее.

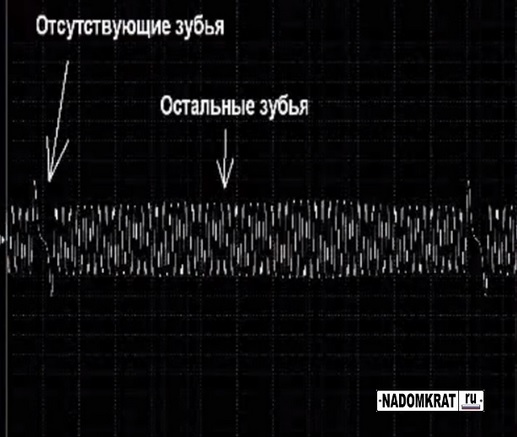

Осциллограмма исправного датчика

Осциллограмма исправного датчика коленвала ВАЗ 2114

Следует отметить, что данные способы проверки, работают на всех моделях ВАЗов имеющих ДПКВ. Если у вас возникли сомнения в собственных силах тогда обратитесь в «сервис». Благодаря специализированному оборудованию результат будет точнее, а проверка не займёт много времени.

Снимаем с двигателя

Неисправность определили. Приступаем к её устранению. Разберём эту операцию на примере ВАЗ 2114.

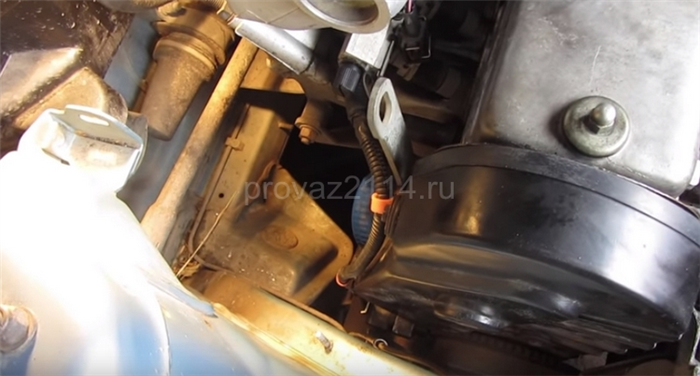

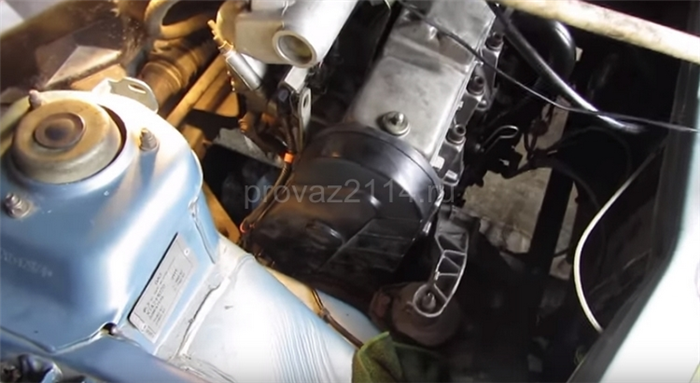

Выключаем зажигание автомобиля. Открываем капот, фиксируем его устойчиво, и визуально определяем, где находится датчик коленвала ВАЗ 2114. Перед снятием желательно удалить все загрязнения в районе его нахождения. Далее аккуратно вынимаем колодку с проводами из разъёма.

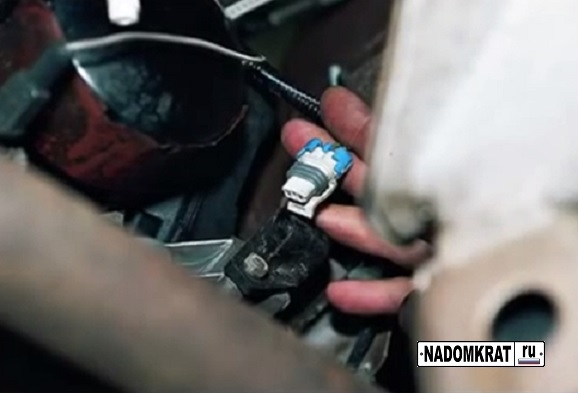

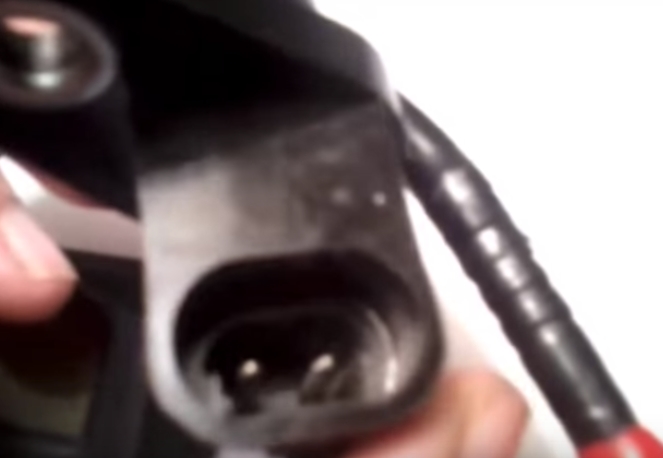

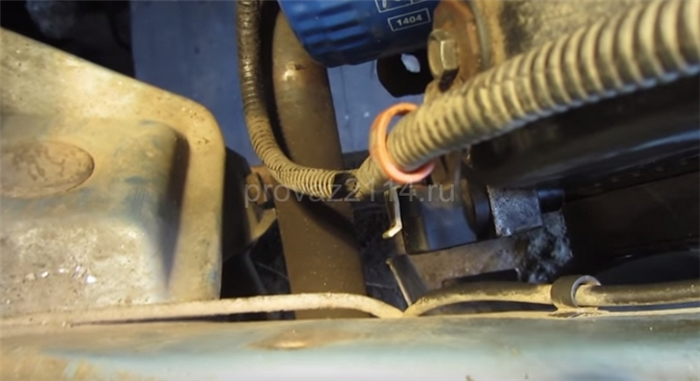

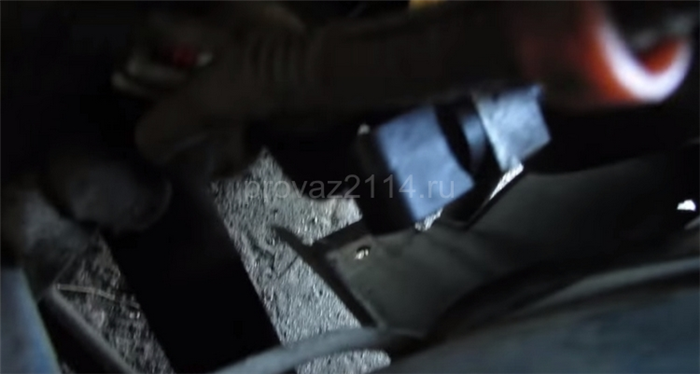

Разъем ДПКВ ВАЗ 2114

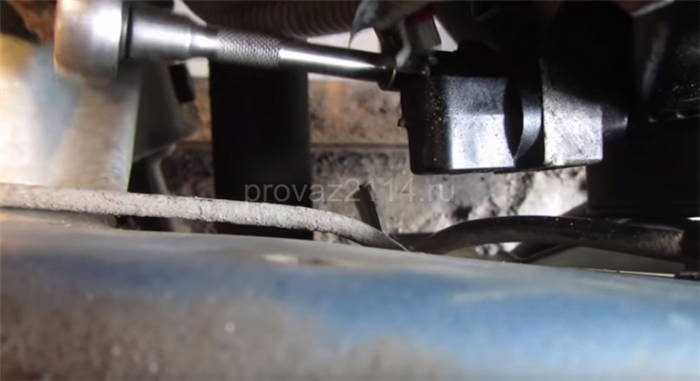

Используя ключ на «10» выкручиваем крепёжный болт.

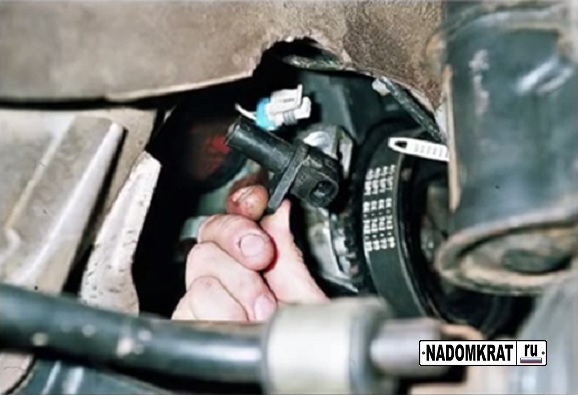

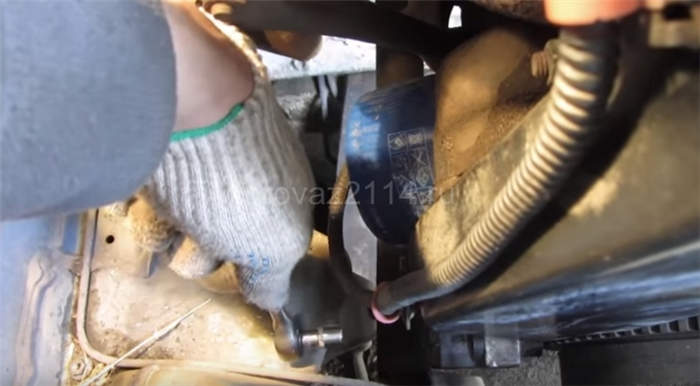

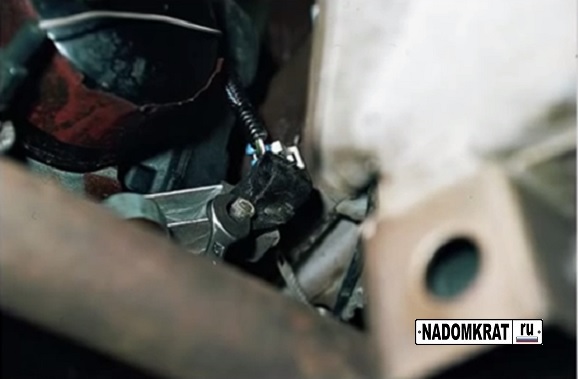

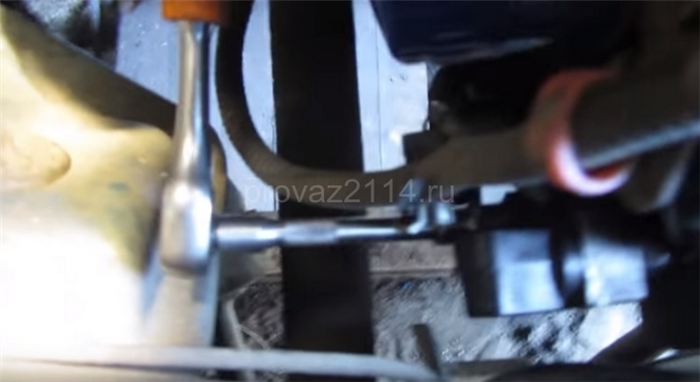

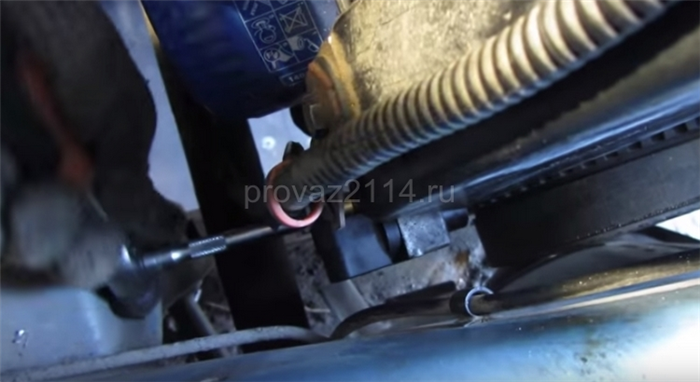

Снятие датчика коленвала на ВАЗ 2114

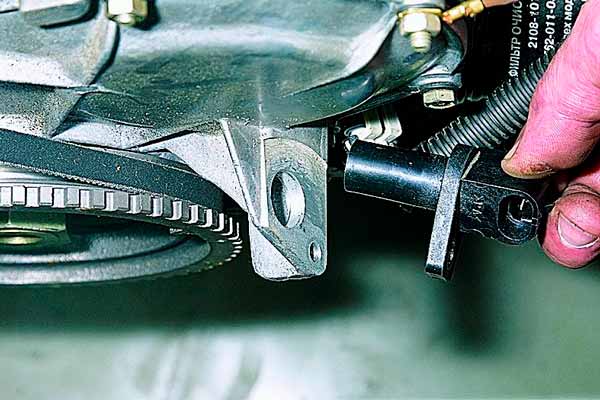

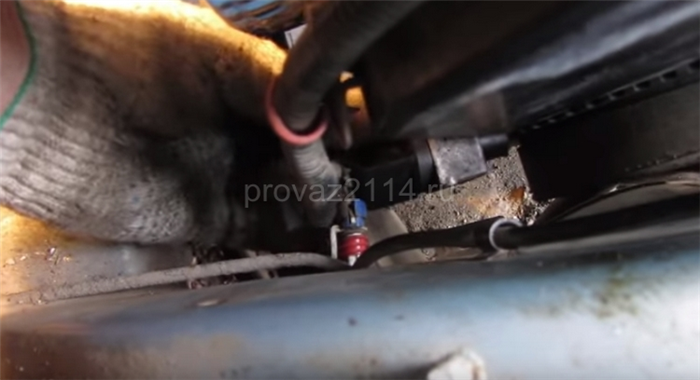

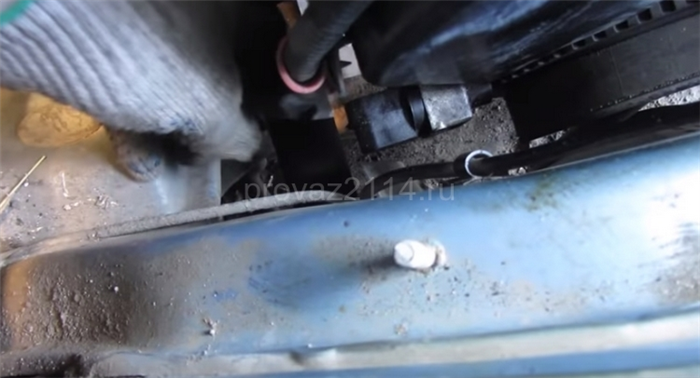

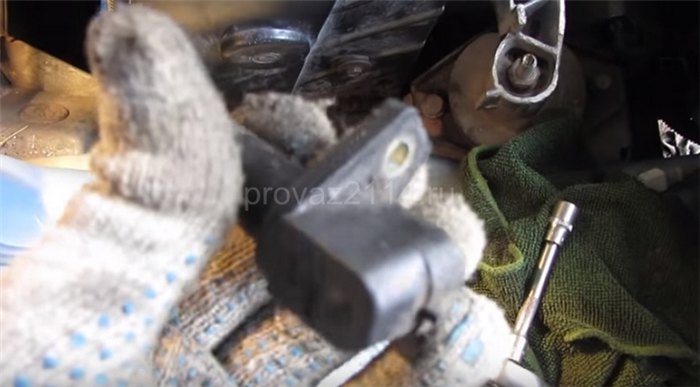

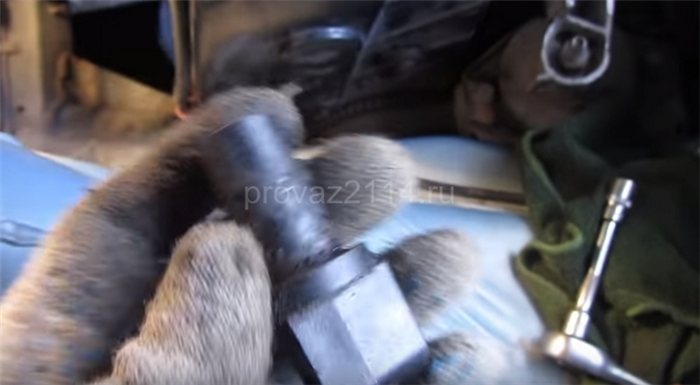

Извлекаем ДПКВ ВАЗ 2114

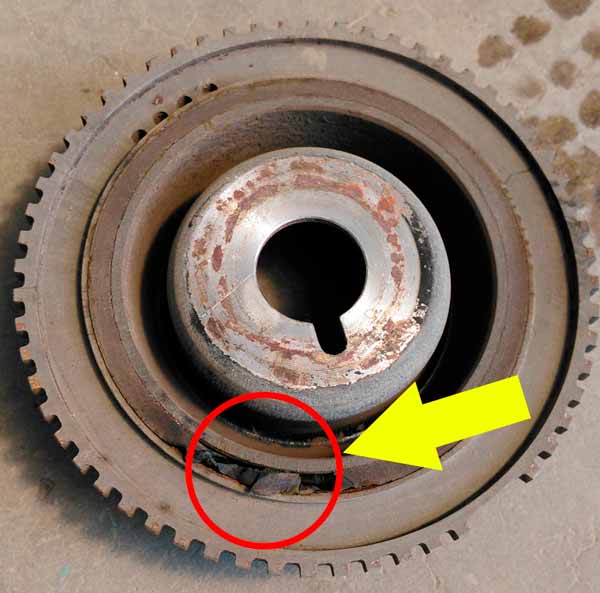

После демонтажа датчика желательно проверить на наличие дефектов зубчатый шкив привода генератора. Так как его повреждения могут вносить ошибки в работу всей системы.

После того как убедились в отсутствии всякого рода дефектов, приступаем к сборке. Посадочное место должно быть чистым. Устанавливаем новую деталь на место и крепим болтом (момент затяжки не должен превышать 8-12 Ньютон метров). При этом используем регулировочные шайбы. Они продаются в комплекте с новым датчиком. Таким образом, используя специальный щуп, добиваемся, чтоб зазор между шкивом и сердечником датчика был один миллиметр. Допускаемая погрешность 0,41 миллиметра в большую сторону.

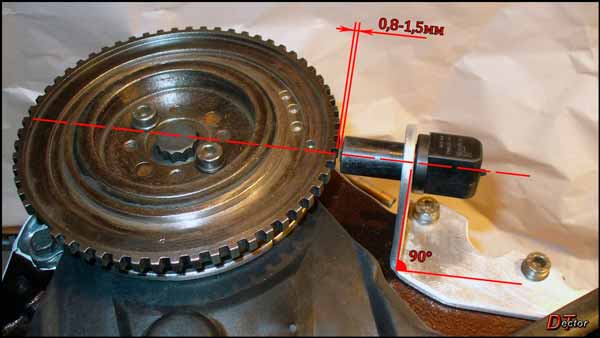

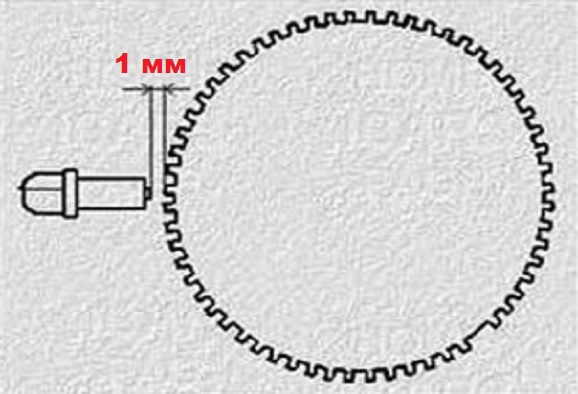

Зазор между шкивом и сердечником датчика коленвала на ВАЗ 2114

Подсоединяем колодку с проводами на место.

После установки и проверки зазора пробуем запустить двигатель. При уверенном запуске и устойчивой работе мотора, можно сказать, что ремонт проведён успешно.

При всём том, что поломка синхронизирующего датчика не является частой, знание её симптомов и последствий, а также способов устранения будет полезно автолюбителю.

Новые датчики есть практически в любом магазине автозапчастей. Цена ДПКВ может варьироваться в пределах 200-400 рублей. Сколько стоит датчик коленвала ВАЗ 2114 зависит от вашего региона, нахождения поблизости крупных магазинов запчастей (там обычно дешевле) и жадности продавца. Можно заказать в интернет-магазине. При покупке, захватите с собой старый, дабы не ошибиться в выборе модели. Чтоб избежать брака и повторной покупки желательно приобретать у хорошо зарекомендовавших себя продавцов.

Читать еще:  Какие уплотнители поставить на ваз 2110

Датчик коленвала ваз

Автомобили с автоматической системой управления двигателем в большинстве своем работают с установленным и важным датчиком положения коленчатого вала (ДПКВ) для обеспечения синхронизации механического движения поршней с системой зажигания и топливоподачей.

Рассмотрим на примере как работает датчик коленвала ВАЗ 2110, а также 2105, 2107, 2108, 2109, 21099, 2111, 2117, 2112, 2113, Приора, Нива, Шевроле Нива, Калина 1117, 2114, 2115.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

  • Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
  • Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
  • Управление системой зажигания.
  • Управление системой изменения фаз газораспределения;
  • Управление системой абсорбирования паров топлива;
  • Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

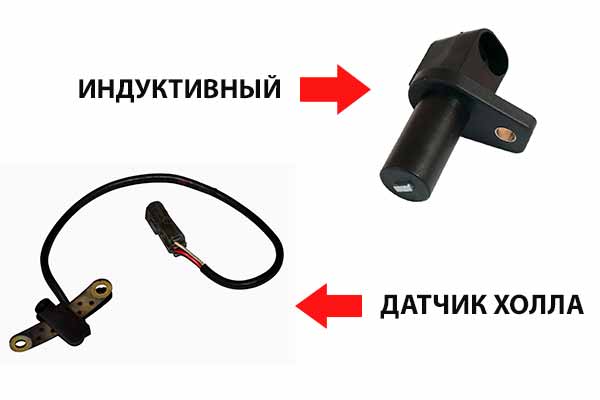

Типы датчиков коленвала

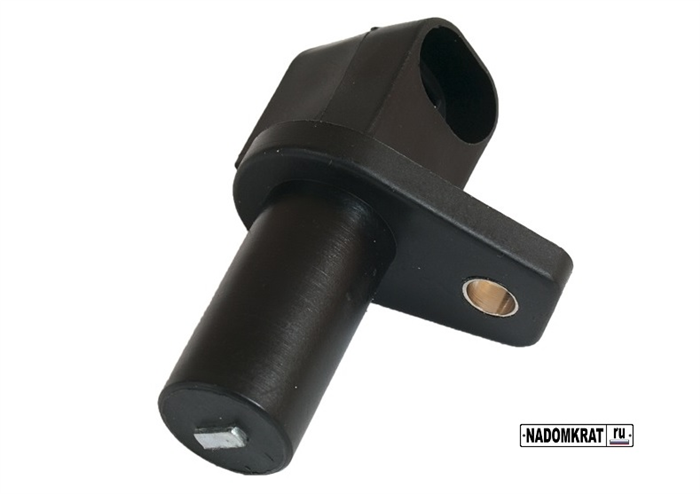

Индуктивный (магнитный) ДПКВ

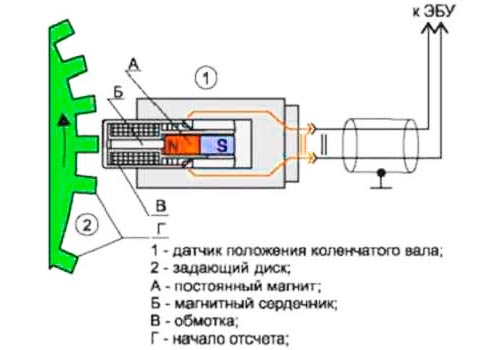

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

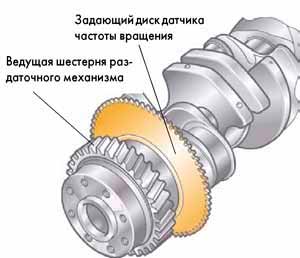

Немного о задающих дисках

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала (например, автомобиль Опель).

Диски для датчиков Холла изготавливаются из пластика, а в их зубьях запрессованы постоянные магниты.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

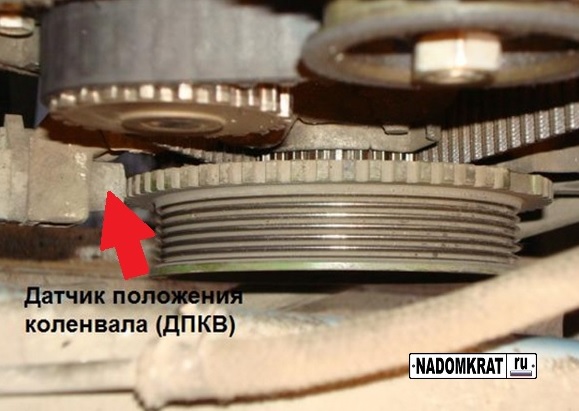

Где находится датчик коленвала ВАЗ 2110

Блоки двигателей 1117, 21124, 21126, 2111, 2170 независимо 16 клапанные или 8 кл, конструктивно одинаковые и различны только головками блока. 16 клапанные имеют два распредвала и по ширине превосходят почти в два раза 8 клапанные головки.

ВАЗ-2110, эксплуатируется как с 8 кл. двигателями, так и 16 кл., но расположение ДПКВ неизменно и крепится в нижней части двигателя.

Замена датчика коленвала

Лада Калина, Веста, Гранта, 21214 или классическое авто 2107 – принцип замены ДПКВ одинаковый. Достаточно открутить удерживающий болт с кронштейна, отключить разъем со жгута проводов и снять датчик.

Признаки неисправности ДПКВ

Неисправность в датчике положения коленчатого вала приводит к подергиваниям автомобиля на разных режимах, к провалам и тяжелому запуску двигателя. Эти неисправности могут возникать и по другим многочисленным причинам, выявить которые возможно диагностическими приборами. Но основные признаки неисправности ДПКВ на инжекторном автомобиле — это продолжительный запуск двигателя или отсутствие запуска.

Замена фишки и распиновка ДПКВ ВАЗ 2110

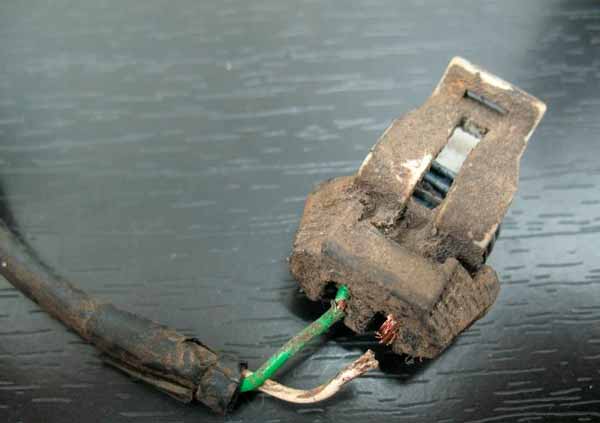

С течением времени происходит износ проводов, идущих на фишку ДПКВ. Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

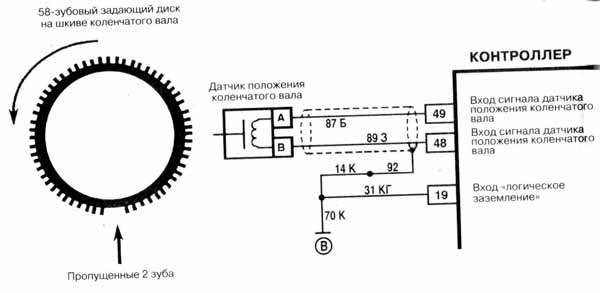

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Читать еще:  Подводящая труба насоса охлаждающей жидкости ваз 2109

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.

Можно ли завести машину без датчика коленвала

Датчик коленвала является главным звеном в цепи управления двигателем. Синхронизируя механическое движение валов и определяя относительное положение поршней посредством ДПКВ блок управления в нужный момент времени производит коммутацию, включая топливные форсунки и катушку зажигания. Без датчика коленчатого вала запуск двигателя не возможен.

Датчик коленвала на ваз 2114 – устройство, ремонт, замена

Устройство современных автомобилей год от года становится сложнее и сложнее. Заводы изготовители в новые модели пичкают все больше электроники. На машины ставится огромное количество разных датчиков, реле, преобразователей, сенсоров. И сегодня мы поговорим про датчик коленчатого вала на ВАЗ 2114.

Устройство датчика коленвала на ваз 2114

Внешне это небольшое устройство представляет собой пластмассовую геометрическую фигурку, с одной стороны круглая, с другой прямоугольная, а в середине ушко с отверстием для крепления к корпусу.

  • Эта маленькая штучка в машине выполняет довольно важную функцию-она считывает данные вращения коленчатого вала и предает их в «мозги» автомобиля.
  • По положению коленчатого вала определяются точки расположения поршней. И на основании этой информации возникает периодичность возникновения искры на свечах зажигания, а газораспределительный механизм с помощью инжектора подает топливо в камеру сгорания цилиндров.

Что будет если датчик коленвала на ваз 2114 неисправен

В случае неисправности датчика коленвала с машиной могут происходить не очень приятные вещи.

  1. Она может начать дергаться, троить, глохнуть на холостых оборотах.
  2. Также при неисправности датчика автомобиль, может показаться на первый взгляд может ехать нормально, но если при этом вы посмотрите на расход топлива, то он будет на много больше.

Это происходит потому, что электроника не в состоянии считывать идеальный момент подачи искры и топлива. Поэтому автомобилистам по мере возможности лучше возить с собой запасной датчик ДПКВ. Стоит он не дорого 200-400 рублей, в зависимости от производителя.

Принцип работы датчика коленвала на ваз 2114

Принцип работы датчика заключается в следующем. На коленчатом вале есть специальное зубчатое колесо, которое имеет пропуск равный двум зубьям. Прохождение этого места мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением шатуна с поршнем в верхней мертвой точке. Фиксируется импульс, который после обработки, подает сигнал газораспределительному механизму на подачу топлива.

Разновидности датчиков коленвала

Индуктивные

Индуктивные (электромагнитные) внутри имеют железный шток обмотанный медной проволокой. Это наиболее распространенный вид датчиков. Если возле штока появляется металлическая деталь (шкив коленвала) он реагирует на ее магнитное поле, в результате чего меняется его электромагнитный сигнал, который подается в электронный блок управления. Само по себе понятие индуктивность, это извлечение энергии из электрического тока и сохранение ее в другом виде.

Разница сигналов до и после прохождения пропуска шкива коленвала передается на медную обмотку стержня и на ней образуется переменный ток. Сама обмотка выведена к разъему, расположенному на корпусе ДКПВ. От фишки идут провода, соединяющие устройство с блоком управления и двигателем. Полученный переменный ток передается в «мозги» четырнадцатой, которые определяют текущее положение коленчатого вала. Этот вид датчика считается более надежным и простым, по сравнению с его собратом.

Частотные

Устройство и принцип работы датчика коленвала частотного типа более замысловатое. Такие устройства также обладают электромагнитным стержнем, однако они оборудованы преобразователем работающим по принципу Холла, который формирует из возникшего переменного напряжения частотный импульс.

Информация в ЭБУ подается в виде импульсных сигналов, аналогично электромагнитному датчику. Среди недостатков этого устройства можно отметить излишняя восприимчивость устройства к электромагнитным помехам, возникающим в цепи, а наличие электронной схемы в нем снижает его надежность.

Принцип работы датчиков одинаковый, но устройства у них немного разные. Первый датчик получил большее распространение в связи с более простой конструкцией.

Неисправности датчика коленвала

  • При неисправной работе датчика коленвала на щитке приборов автомобиля загорается чек.
  • На автомобиле существенно может ослабнуть тяга, машина может не завестись, могут плавать обороты двигателя на холостом ходу (обороты могут произвольно увеличиваться и уменьшаться), при движении увеличится расход топлива.
  • Отказ датчика приводит к нарушению работы форсунок, отвечающих за впрыск топлива и нарушению функционирования системы зажигания.
  • Впрыск топлива не совпадает с вспыхиванием искры на свечах зажигания, что приводит к непредсказуемым последствиям.
  • Автомобиль даже какое-то время может ехать нормально с загоревшимся чеком на щитке приборов. Но все это временно. Как говорится «хороший стук наружу выйдет». Однако разумеется не обязательно, что при таких симптомах поломался именно датчик ДКВП.
  • Аналогичные признаки могут быть при выходе из строя датчика кислорода. Если на вашей машине отсутствует бортовой компьютер, то проверить работу датчика можно путем его замены на новый, или поездкой в автосервис.

Приведем пример. У знакомого четырнадцатая начала троить и очень долго он не мог найти причину этого. Поехал на сервис. Проверили и ничего не нашли, развели руками, посоветовали поменять датчик коленвала. Поменял. Машина все равно временами троит. Поехал на другой сервис. Там сказали поменять датчик кислорода. Заменил и его. С начала поехал все было нормально, а потом все вернулось на круги своя. Машина опять начала троить. Ничего не добившись в автосервисах, рассказал о проблеме на работе. Один коллега посоветовал проверить клапана. Поехал, отрегулировал клапана и «свершилось чудо». Один клапан действительно был сильно зажат, и причина неисправности была в нем. Поэтому прежде чем грешить на датчик внимательно проанализируйте ситуацию. На самом деле у ДКВП довольно большой срок службы и выходит из строя он не так часто.

Визуальный осмотр датчика

Однако, если у вас все же есть подозрения, что причиной неисправности может быть датчик коленвала, то нужно его снять и осмотреть.

  • Первой причиной неисправности могут быть трещины в корпусе, повреждение сердечника, контактов.
  • Также датчик может выйти из строя по причине износа чувствительного элемента или заводского брака. В этом случае визуально определить работоспособность датчика невозможно. Придется ехать на сервис или купить новый самому и поставить.

В случае, если причина была не в ДКВП, его можно оставить себе в запас или сдать обратно в магазин.

Способ проверки датчика коленвала

Самому работоспособность датчика можно проверить мультиметром. Он измеряет сопротивление обмотки сердечника. Для этого переключаем прибор в положение измерения сопротивления. Переключатель ставим в положение 2 кОм. Затем прищепки контактной группы плотно прижимаем к клеммам датчика. Если клеммы ДВКП окислены или грязные, их необходимо хорошо очистить подручными средствами (наждачная бумага, надфиль). Это тоже часто бывает причиной выхода датчика из строя. Прибор должен показывать от 500 до 800 Ом. Но на сто процентов в исправности нельзя быть уверенным, поскольку снятый датчик может выдавать одни показания, а во время работы, когда его температура повышена, показания могут быть совсем другими.

В этот момент может происходить пробой или короткие замыкания между витками обмотки. В этом и заключается вся сложность, то есть в нерабочем состоянии все нормально, а во время работы устройство выдает неправильный сигнал на электронный блок управления. Если у кого-то осталось, то можно посмотреть паспортные данные датчика коленвала. Эта бумажка обычно кладется в коробочку вместе с устройством. Здесь должны быть указаны точные сопротивление и индуктивность. Можно также замерить индуктивность ДВКП. Для этого ставим прибор в положение измерения индуктивности. Показания рабочего датчика должны быть около 400мГн.

Читать еще:  Ваз двадцать один четырнадцать

Еще замеряется состояние изоляции датчика, но для этого вам понадобится еще один прибор, который называется мегометр. Замер в этом случае проходит иначе. Устанавливаем прибор на отметку в 500 В. Одну клемму прибора присоединяем к корпусу датчика, а другую к его контакту. В этом случае сопротивление должно быть около 20-25 МОм. Но наверное все-таки в этом нет никакого смысла. Поэтому, что делать решайте сами. Стоит ли покупать эти приборы за 500-800 рублей, или купить датчик за 250 рублей. В принципе прибор можно попросить у соседа или друга. Решает каждый сам.

Замена датчика коленвала

Для замены датчика коленвала нужно всего лишь ключ-трещетка с головкой на 10. Может еще потребоваться удлинитель на ключа, поскольку снимать датчик неудобно. Открываем капот и с левой стороны возле шкива генератора находим ДКВП. Он прикручен обыкновенным болтом к крышке масляного насоса. Отсоединяем от датчика фишку, и выкручиваем ключом болт.

Вынимаем его из посадочного места. Установка нового устройства производится в обратном порядке. Нужно следить за состоянием датчика. Периодически нужно очищать его от загрязнений и следить, что бы зазор между ДКП и шкивом был по регламенту. Зазор между шкивом генератора и сердечником датчика должен быть 0,61-1 мм. Его можно померить штангенциркулем. Датчики не ремонтно пригодны. Поэтому неисправный датчик можно смело выбрасывать.

Таким образом, датчик является достаточно важным элементом в электротехнической части автомобиля. Его неисправность отрицательно влияет на работу всех узлов и механизмов, увеличивая их износ.

Датчик коленвала ВАЗ 2114: принцип работы, причины поломки и их устранение

Одним из самых миниатюрных, но чрезвычайно важных механизмов в системе автомобиля является датчик коленвала ВАЗ 2114, который отвечает за синхронизированную работу системы зажигания и системы питания авто.

Неисправности в работе датчика значительно ухудшают техническое состояние машины, а поломка ДПКВ полностью приостанавливает работу мотора. Каковы основные признаки неисправности механизма и как заменить его в случае необходимости?

Назначение и принцип работы ДПКВ

На этот механизм возложена простая, но крайне важная задача — считывать данные о положении коленчатого вала и уже передавать полученные результаты конечному звену в цепочке. Зная положение коленвала, можно легко и быстро высчитать точки, в которых располагаются поршни. По-другому определить идеальное время для подачи искры в цилиндры просто не представляется возможным. Этот механизм достаточно надёжен в эксплуатации, но временами случаются неприятные поломки и неисправности в его работе. Что же произойдет в случае поломки датчика?

Произойдет следующее: мотор перестанет работать, так как электроника будет не способна высчитать оптимальный момент для подачи искры. Вот почему так важно во время путешествия на «четырнадцатой» иметь всегда под рукой запасной датчик коленвала 2114.

Также немаловажно знать принцип работы ДПКВ на ВАЗ-2114 и его отличительные особенности.

Работает механизм по следующему принципу: на коленвале установлено специальное зубчатое колесо, которое имеет в определенном месте пропуск равный двум зубьям. Прохождение пропуска мимо датчика, расположенного на двигателе возле шкива, совпадает с расположением поршня ВМТ. Возникает импульс, который обрабатывает контролёр, после чего посылает сигнал на подачу топлива.

Разновидности ДПКВ на ВАЗ-2114

Различия датчиков идет по конструктивной особенности и принципу действия. На автомобилях ВАЗ-2114 преимущественно можно встретить следующие варианты этого устройства:

  1. Индуктивные. Внутри имеют металлический стержень с магнитом на наружном конце
  2. Частотные. Работают по принципу определения частоты импульсов

Наибольшее распространение получил первый датчик. За счет своей практичности и эффективности. Вокруг стержня наматывается проволока из меди, концы используются для подключения проводов. На контроллер подается напряжение, а когда зубчатое колесо проходит пропуском, напряжения прекращается. Это и является сигналом блоку управления, который в свою очередь отдает команду на впрыск топлива.

Ошибки и основные признаки неисправности ДПКВ

Зачастую начинающие автолюбители неправильно трактуют те или иные сигналы и ошибки различных систем автомобиля, возникающих в ходе эксплуатации транспортного средства. Некоторые симптомы, возникающие во время неисправности работы датчика коленвала на ВАЗ 2114, характерны также и для других систем. Поэтому, важно первым делом проверить все сопутствующие узлы и агрегаты, после чего переходить к проверке самого механизма

Не редки случаи, когда датчик перестает правильно функционировать из-за налипшей грязи. Устройство необходимо тщательно очистить, что и станет решением проблемы. После проделанной работы датчик коленвала начнет правильно считывать поступающие импульсы

Однако существуют некоторые распространенные симптомы, которые в большинстве случаев свойственны именно ДПКВ.

В этот перечень стоит отнести:

  • резкое снижение мощности мотора;
  • появление «провалов» во время разгона;
  • безосновательное увеличение и снижение количества оборотов;
  • затрудненный запуск двигателя.

Почему появляются проблемы с работой устройства? Кроме уже отмеченной накопившейся грязи причиной быстрого выхода из строя механизма может стать заводской брак или механическое повреждение. В любой момент во время эксплуатации автомобиля может произойти повреждение корпуса ДПКВ, замыкание витков обмотки или же повреждение зубцов шкива.

Датчик имеет достаточно большой ресурс, поэтому устройство выходит из строя по естественным причинам крайне редко. Зачастую сокращает продолжительность жизни механизму пыль, грязь, и различные включения, которые часто встречаются в пространстве между ДПКВ и шкивом.

В большинстве случаев датчик подлежит замене, но для точности постановки диагноза рекомендуется провести компьютерную диагностику. При проблемах с ДПКВ компьютер может выдать две ошибки: код 0335 и 0336. Первый код является характеристикой неправильного сигнала, а второй свидетельствует об ошибке сигнала.

Инструкция по замене датчика на ВАЗ-2114

Определить отклонения в работе ДПКВ ВАЗ 2114 и устранить их наилучшим образом могут квалифицированные специалисты. При наличии желания и свободного времени протестировать и, в случае необходимости, заменить механизм можно самостоятельно. Крепится датчик болтом к крышке масляного насоса, который и следует освободить.

После того, как механизм окажется в руках, его необходимо тщательно осмотреть. Любые трещины являются прямым свидетельством того, что устройство нуждается в замене.

Для замены ДПКВ на ВАЗ-2114 необходимо проделать следующую работу:

  1. Выключить зажигание и открыть капот.
  2. Извлечь колодку и освободить болт.
  3. Проверить датчик и шкив на наличие повреждений.
  4. Перед установкой нового механизма предварительно очистить место от грязи и пыли.
  5. Установить новый ДПКВ и закрутить болт.
  6. Измерить величину зазора между шкивом и сердечником.
  7. Убедиться в том, что величина зазора не превышает 1 мм.
  8. Завести двигатель автомобиля и убедиться в том, что силовой агрегат работает устойчиво.

Если силовой агрегат запустился сразу и без каких-либо трудностей, его работа стабильна, то можно быть уверенным, что установка датчика коленвала ВАЗ 2114 осуществлена успешно.

Полезное видео

Дополнительную информацию по данному вопросу вы можете почерпнуть из видео ниже:


Заключение

ДПКВ является важнейшим элементов в системе электронного управления автомобилем. Его нестабильная работа сокращает продолжительность жизни важнейших узлов и агрегатов машины, а выход из строя препятствует дальнейшей эксплуатации транспортного средства.

Важно следить за состоянием датчика и периодически очищать его от налёта пыли и грязи. Перед полной заменой механизма необходимо также убедиться в том, что зазор между ДПКВ и шкивом является допустимым.
