Схема подключения бензонасоса газель 405

Система управления двигателем ЗМЗ-40522 ГАЗель.

Система управления двигателем ЗМЗ-40522 ГАЗель.

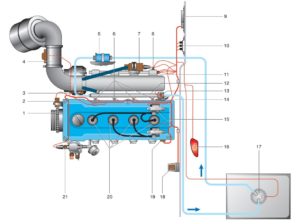

Система управления двигателем.

1 – шкив коленчатого вала (диск синхронизации); 2 – датчик синхронизации (датчик частоты вращения и положения коленчатого вала); 3 – датчик положения дроссельной заслонки; 4 – датчик массового расхода воздуха; 5 – топливный фильтр; 6 – форсунки; 7 – регулятор дополнительного воздуха (регулятор холостого хода); 8 – датчик температуры воздуха во впускном трубопроводе; 9 – электронный блок управления двигателем; 10 – блок реле системы управления двигателем; 11 – шпилька впускного трубопровода, к которой крепятся наконечники «массовых» проводов; 12 – топливная рампа; 13 – регулятор давления топлива; 14 – датчик детонации; 15 – катушки зажигания; 16 – сигнализатор системы управления двигателем; 17 – топливный модуль; 18 – колодка диагностического разъема; 19 – датчик фазы (датчик положения распределительного вала); 20 – наконечники высоковольтных проводов; 21 – датчик температуры охлаждающей жидкости.

Автомобиль с двигателем ЗМЗ-40522 оснащен электронной системой управления двигателем с распределенным впрыском топлива, которая:

  • управляет электропитанием топливного насоса;
  • управляет подачей топлива в каждый цилиндр;
  • обеспечивает искру на свечах и корректирует угол опережения зажигания, гарантируя бездетонационную работу двигателя;
  • управляет подачей воздуха в момент пуска, прогрева двигателя, на холостом ходу и в режиме торможения двигателем;
  • управляет вентилятором радиатора системы охлаждения двигателем.

Система состоит из электронного блока управления, соединенного жгутом проводов с датчиками и исполнительными устройствами.

В систему управления входят следующие датчики:

  • синхронизации (частоты вращения и положения коленчатого вала);
  • фазы (положения распределительного вала);
  • детонации;
  • массового расхода воздуха (проходящего через воздушный фильтр);
  • положения дроссельной заслонки;
  • температуры охлаждающей жидкости;
  • температуры воздуха во впускном трубопроводе.

Исполнительные устройства:

  • форсунки;
  • катушки зажигания;
  • регулятор холостого хода;
  • сигнализатор системы управления двигателем;
  • реле топливного насоса;
  • реле электромагнитной муфты вентилятора системы охлаждения.

С неисправным датчиком синхронизации двигатель работать не будет.

В случае выхода из строя датчиков положения дроссельной заслонки, массового расхода воздуха, фазы или детонации, система переходит на резервный режим работы, позволяющий автомобилю доехать своим ходом до места ремонта. О переходе на резервный режим система информирует водителя включением лампы сигнализатора системы управления двигателем.

Непродолжительная работа двигателя в таком режиме не может стать причиной выхода его из строя, однако пуск двигателя может быть затруднен, ухудшится приемистость автомобиля, возрастут расход топлива и токсичность отработавших газов.

Электронный блок управления двигателем.

Электронный блок управления двигателем — это специализированный компьютер, который принимает сигналы от датчиков и выдает управляющие команды на исполнительные элементы системы. На автомобиле с двигателем ЗМЗ-40522 установлен блок Микас 7.1 или Микас 7.2.

Его микропроцессор рассчитывает необходимые параметры сигналов для исполнительных устройств (на основе данных, полученных от датчиков) по программе, введенной в память блока управления (ПЗУ). Программа имеет функцию подстройки системы к различным условиям эксплуатации и нагрузкам на двигатель. Информация о настройках хранится в памяти (ОЗУ) блока системы управления двигателем. При отключении аккумуляторной батареи данная информация будет утеряна. Блок управления диагностирует цепи датчиков, а также проверяет исправность собственной схемы. При обнаружении неисправности блок включает лампу сигнализатора системы управления двигателем в комбинации приборов и записывает в память код неисправности.

Электронный блок управления установлен в моторном отсеке и закреплен на щитке передка болтами с отрывными головками.

Сигнализатор системы управления двигателем включается также при временных сбоях в работе одного из датчиков или при перегреве двигателя и гаснет сразу после того, как неисправность исчезнет.

Коды неисправностей системы управления двигателем.

При включении зажигания лампа сигнализатора загорается (на 0,5 с) и гаснет, если система самодиагностики не обнаружила неисправность. Тем самым проверяется исправность самой лампы сигнализатора.

Если система диагностики определит неисправность, то в зависимости от ее характера лампа может гореть (при включенном зажигании) либо постоянно, либо только при работающем двигателе.

И в первом, и во втором случаях необходимо провести диагностику системы управления двигателем.

Для перевода блока управления в режим вывода кодов неисправностей включаем зажигание и снимаем крышку колодки диагностического разъема, расположенного под капотом справа.

Перемычкой из медной проволоки соединяем выводы «10» и «12» колодки.

По количеству включений сигнализатора определяем коды неисправностей.

Сначала система диагностики выдаст три раза подряд код «12», свидетельствующий об исправности диагностической цепи, цепи управления и работоспособности системы диагностики.

Следующими будут отображаться коды обнаруженных неисправностей.

Код каждой неисправности будет повторен трижды. После показа всех зафиксированных кодов неисправностей цикл вывода информации повторится. Если в памяти блока нет кодов неисправностей, то появится только код «12».

Читать еще:  Сцепление на рено симбол

Код обнаруженной неисправности хранится в памяти блока примерно 2 часа.

Для очистки памяти выключаем зажигание и отключаем аккумуляторную батарею на 15 с.

Во избежание повреждения электронного блока отключать аккумуляторную батарею следует только при выключенном зажигании.

При отключении батареи будут потеряны данные настроек, выработанные электронным блоком для адаптации системы управления двигателем к условиям эксплуатации.

После включения «массы» пустите двигатель и дайте ему поработать на холостом ходу (не касаясь педали «газа») не менее 1 мин с целью адаптации системы зажигания к двигателю. Чтобы адаптировать всю систему управления, нужно прогреть двигатель до рабочей температуры и проехать на автомобиле около 1 км с частичным открытием дроссельной заслонки и без резких ускорений.

Реле и предохранители системы управления.

Реле системы управления двигателем установлены в моторном отсеке.

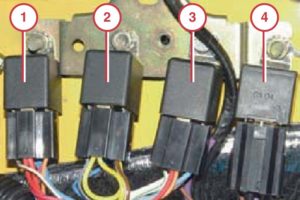

1 – главное реле; 2 – реле электромагнитной муфты включения вентилятора системы охлаждения; 3 – реле топливного насоса; 4 – реле стартера.

К системе управления двигателем относятся три плавких предохранителя, расположенных в салоне в верхнем блоке.

Плавкие предохранители системы управления двигателем и защищаемые ими цепи.

1 – электронный блок системы управления двигателем; 2 – датчик концентрации кислорода (если установлен); 3 – электронный блок системы управления двигателем, топливный насос.

Схема электропроводки Газель: особенности монтажа

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Малотоннажный российский автомобиль марки «Газель» стал надежным помощником во многих отраслях бизнеса. Однако, суровые условия эксплуатации не самым качественным образом отражаются на его узлах и механизмах, в особенности на электропроводке и электронных компонентах.

А без знаний принципов их работы это сделать непросто.

Как и в любом другом автомобиле, электропроводка на Газель имеет множество модификаций, которые неизбежно затрагивают все внутренние электронные системы:

  1. Разные формы кузова предусматривают разную грузоподъемность и иные параметры электропроводки;
  2. Разные модификации силового агрегата;
  3. У каждого двигателя есть свои особенности, которые затрагивают и компоненты электрической сети.

На практике это выражается в том, что применение разных силовых агрегатов неизбежно влечет и применение иных электронных компонентов. В частности, электропроводка Газель для каждой модификации устанавливается своя .

Функции электрических систем автомобиля

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности .

Совет: при обнаружении неисправности и последующем ремонте следует применять только ту электрическую схему, которая соответствует данной модификации автомобиля семейства Газель.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

  1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
  2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

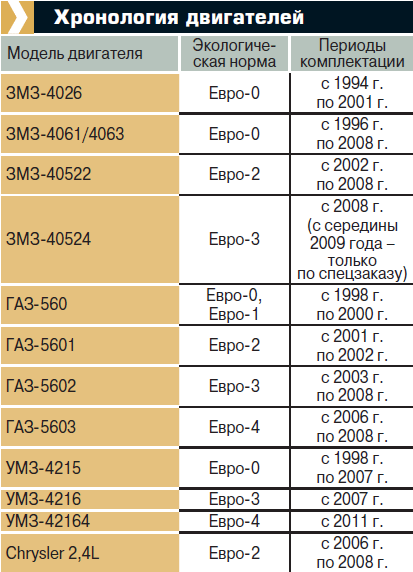

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

  1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
  2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

  1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
  2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

  1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
  2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

Читать еще:  Фиат альбеа или рено логан

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Отечественные реалии

При использовании автомобиля Газель схема электропроводки нужна владельцу для того, чтобы уметь находить неисправности, которые вызывает в системе питания и зажигания некачественное топливо и суровые условия эксплуатации:

  1. Климатические особенности проявляются в зимнее время, когда нагрузка на электропроводку Газели с 406 или другим двигателем существенно возрастает, особенно в периоды утреннего запуска силового агрегата;
  2. Перебои и даже отказы системы впрыска и зажигания топливовоздушной смеси могут возникать в любое время года;
  3. Другие неисправности (замыкания, отпаивание контактов, коррозия), вызванные низким качеством сборки.

Выводы: как видно из данной статьи, большое число модификаций, которым подвергалось семейство автомобилей Газель до модели Бизнес, неизбежно затрагивало и систему схем электропроводки. Вот почему при обслуживании электронной части автомобиля и диагностировании неисправности, следует иметь схему электропроводки нужной модификации.

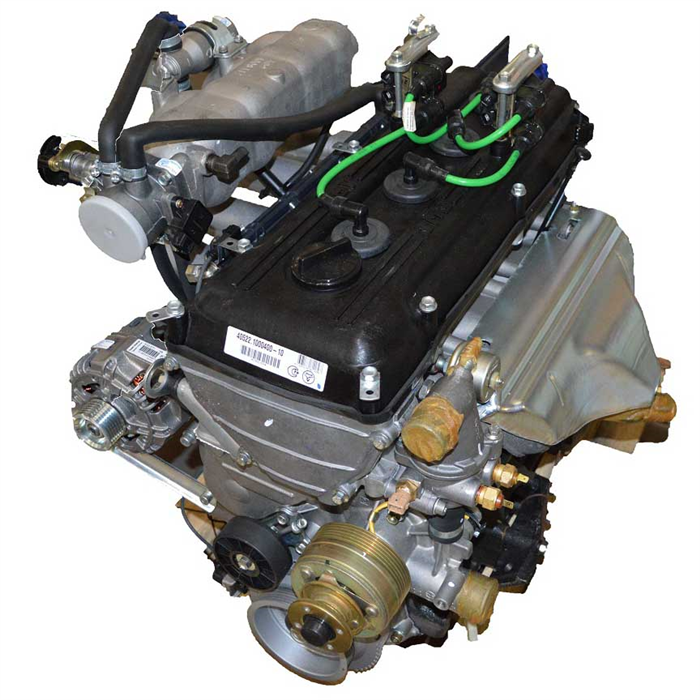

Проводка на Газель 405: проблема с «массой»

Многие владельцы Газелей с 405-м двигателем жалуются на внезапные отказы автомобиля, выражающиеся в проблемной работе силового агрегата. Симптоматика у всех разная – от «чихания» и полной остановки, и до отсутствия реакции двигателя на педаль газа. Как показывает опыт – виной всему некачественная проводка на Газель 405, вернее ее отдельные элементы.

Газель с двигателем, отвечающим нормативам ЕВРО-3

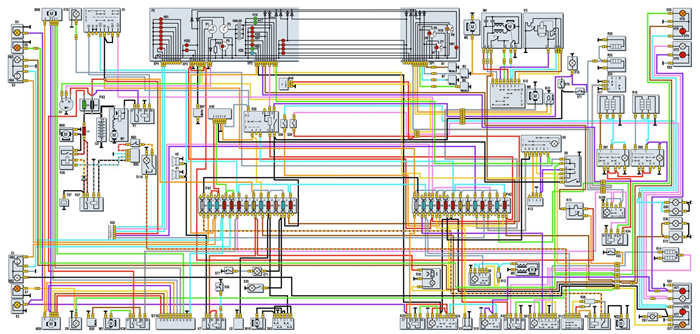

Общая схема

Современные двигатели во многом ориентированы на экономичную работу с привязкой к экологическим требованиям.

Поэтому, отличаются:

  1. Большим количеством всевозможных датчиков;
  2. Увеличенной длиной проводов;
  3. Электронными блоками управления подсистемами и всем силовым агрегатом;
  4. Бортовым диагностическим модулем (компьютером).

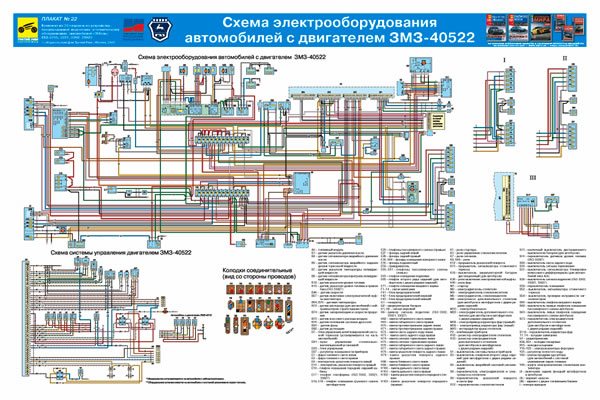

Плакат из руководства по обслуживанию ГАЗели с двигателем ЗМЗ-40522

Соответственно, что и схема проводки на Газель 405 имеет свои особенности, большинство которых касаются обеспечения правильной работы системы впрыска, часто называемой инжектором.

Именно здесь, по мнению многих диагностов и автоэлектриков, и кроется слабое звено, оказывающее воздействие на двигатель автомобиля. И об одной такой особенности и пойдет речь в данной публикации.

Помощь электроники

На автомобилях с двигателями ЕВРО 3 схема электропроводки на 405 Газель предусматривает диагностический модуль.

Его часто встречаемые названия в среде автомобилистов:

  • бортовой компьютер,
  • маршрутный компьютер;
  • мультитроникс (по названию производителя) т.п.

Помимо своих основных информационных функций, бортовой компьютер также способен сообщить водителю:

  • Положение шагового двигателя.
  • Обороты двигателя.
  • Коды ошибок контроллера впрыска.
  • Массовый расход воздуха.
  • Положение дроссельной заслонки.
  • Значение бортового напряжения.

Обратите внимание. При возникновении неисправностей в работе силового агрегата, маршрутный ПК сообщит ошибки. По их расшифровке можно догадаться, какая схема электропроводки на Газель 405 подлежит пристальному контролю. Но об истинной причине он, конечно же «не скажет», а лишь укажет на вероятную причину, вызвавшую нестабильную работу того или иного узла.

Масса автомобиля

Давайте рассмотрим пример, когда автомобиль перестает слушаться педали газа. Автомобиль отказывается ехать, при запуске держит обороты на уровне 2000 об/мин и не дает возможности двигаться.

Маршрутный компьютер нередко сообщает в таких ситуациях, что есть ошибки:

  1. С дросселем;
  2. С датчиком коленвала;
  3. С датчиком расхода воздуха.

На примере, приведенном на видео ниже – неустойчивая работа силового агрегата.

Заводская инструкция предписывает проведение диагностики с помощью специального оборудования, в результате которой владелец методом перебора исключает тот или иной узел из «списка подозреваемых».

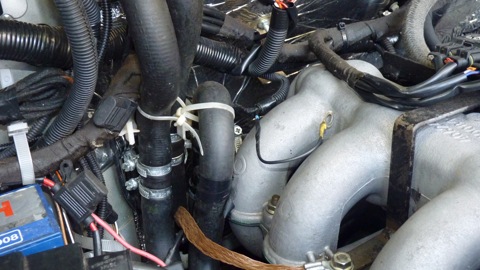

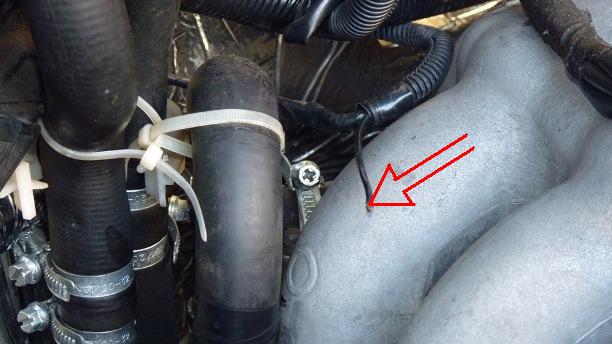

Фактически же причина отказа банально проста — обрыв провода массы дросселя, который будучи прикручен к шпильке выпускного коллектора, подвергается вибрации и попросту отваливается (такая неприятность случается не только с продукцией ГАЗа — см. статью оригинальная схема проводки ВАЗ 2112).

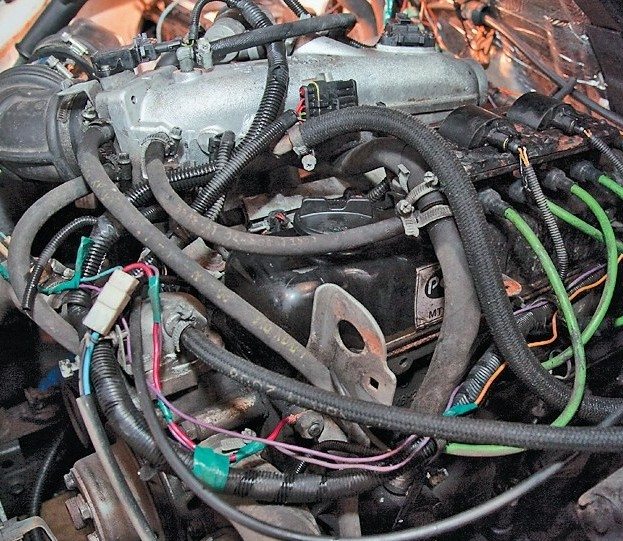

Обратите внимание: Для лучшего контакта с массой автомобиля электроника дросселя запитана отдельным проводом – на фото ниже. Провод с желтой изоляцией на конце — та самая «масса» дросселя. Фото принадлежит AvFoRadi.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру. Вот этот провод следует всегда держать на контроле. Источник

Чинится такая неисправность при обнаружении достаточно легко:

  1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
  2. Зачищаете;
  3. Прикручиваете новый контакт;
  4. Изолируете;
  5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

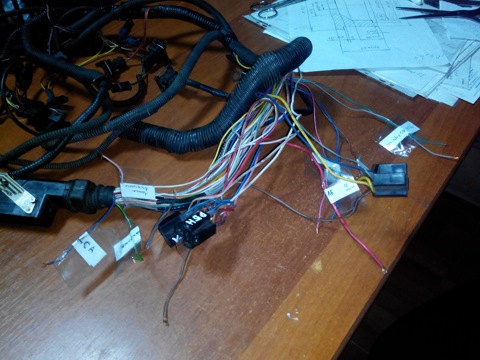

Совет: если предстоит замена проводки своими руками, то не поленитесь при снятии старых жгутов отмечать на новой проводке узлы и контакты, к которым она будет подключаться. Для этого потребуется скотч и бумага с ручкой – подписывайте и приклеивайте к проводке рукотворные подсказки (данный совет поможет и при использовании деталей с других авто — см. статью Схема электропроводки ГАЗель 406). Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

Резюме

Как видите, даже простой проводок может послужить причиной остановки автомобиля. И если такая ситуация застанет вас вдали от дома – посмотрите и проверьте «массу» электронных узлов двигателя. При обнаружении такого явления, благодаря нашей статье вы легко справитесь с ее устранением. Удачного пути!
