Схема подключения двухклавишного выключателя лезард

Подключение двухклавишного выключателя Lezard

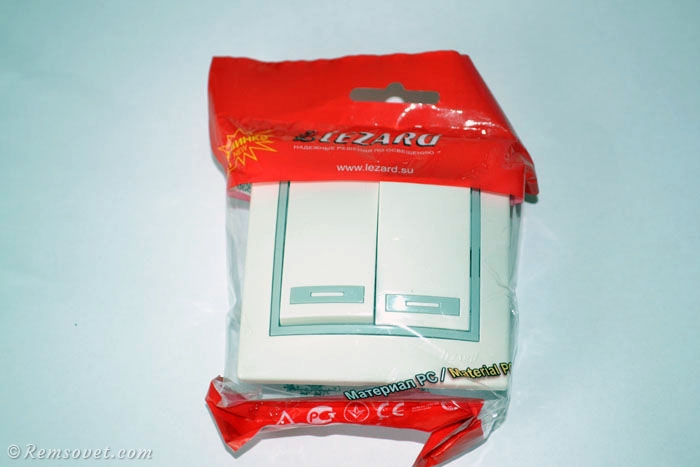

В этой статье мы детально рассмотрим подключение двухклавишного выключателя на примере данного устройства фирмы Lezard.

Выключатель освещения предназначен для замыкания/размыкания электрической цепи, к которой подключены приборы освещения.

Двухклавишный выключатель позволяет разделить приборы освещения на две независимые группы, тем самым появляется больше возможностей для управления освещением и экономии электроэнергии.

1. Схема подключения двухклавишного выключателя

Для начала рассмотрим детальную схему подключения двухклавишного выключателя, чтобы подробно понять работу данного устройства:

Чтобы электрический прибор (в том числе и простая лампа освещения) заработал, к нему необходимо подвести фазу (L) и ноль (N). Суть выключателя — замыкание/размыкание линии, по которой фаза подаётся на осветительные приборы. То есть ноль всегда подходит к лампочке, а вот фаза только тогда, когда выключатель включен и соответственно цепь замкнута.

На схеме мы видим, что фаза заходит на выключатель по коричневой жиле кабеля, а выходит по жёлтой и синей соответственно.

Также для понимания процесса подключения нужно изучить соединения кабелей в распределительной коробке, они обозначены на схеме, как С1, С2, С3, С4:

С1 — через это соединение ноль с вводного кабеля уходит на группы светильников: Синяя жила вводного кабеля ВВГ 2х2.5 + Синие жилы кабелей ВВГ 2х1.5, идущих на группы светильников №1 и №2;

С2 — через это соединение фаза уходит на выключатель: Красная жила вводного кабеля ВВГ 2х2.5 + Коричневая жила кабеля ВВГ 3х1.5, идущего на выключатель;

С3 — через это соединение фаза уходит на группу светильников №1: Синяя жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №1;

С4 — через это соединение фаза уходит на группу светильников №2: Жёлтая жила кабеля ВВГ 3х1.5, идущего на выключатель + Коричневая жила кабеля ВВГ 2х1.5, идущего на группу светильников №2.

2. Пошаговая инструкция подключение двухклавишного выключателя Lezard

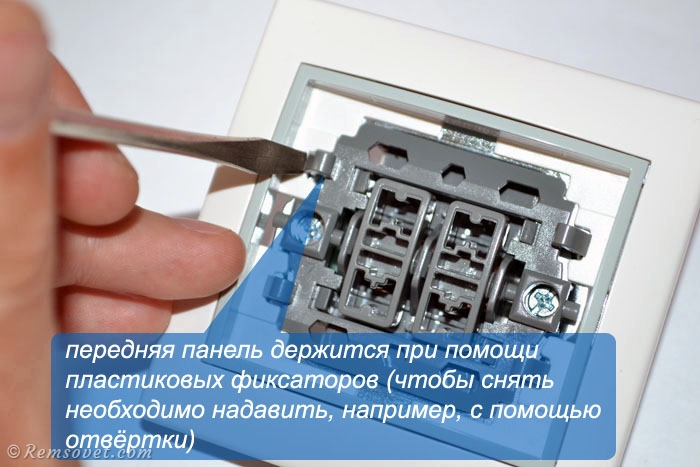

2.1. Разбираем выключатель. Снимаем клавиши и переднюю панель:

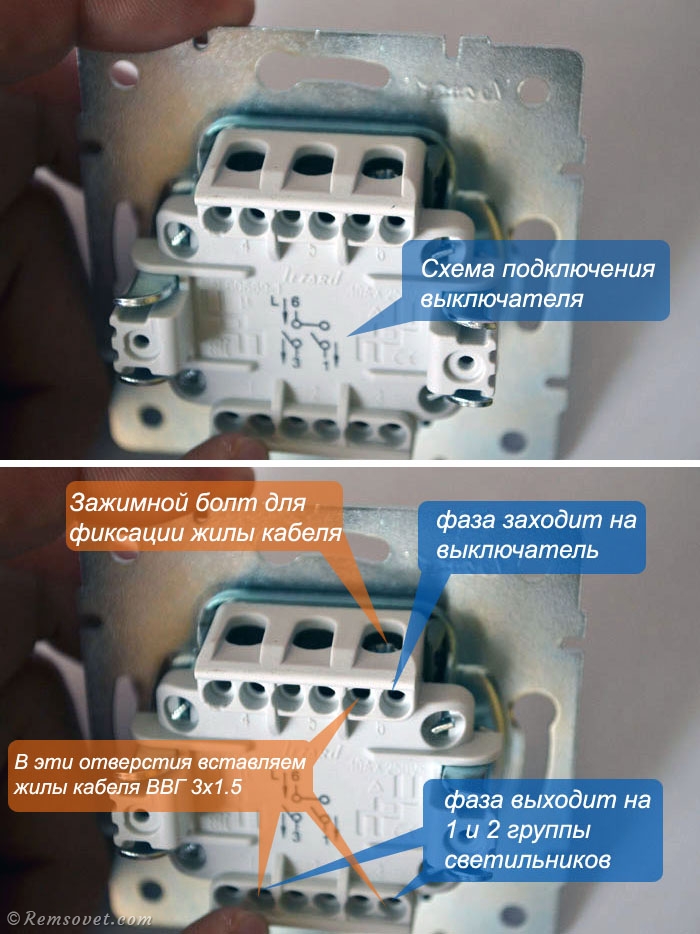

2.2. На задней стороне выключателя представлена схема подключения. По ней видно с какой стороны фаза заходит на выключатель:

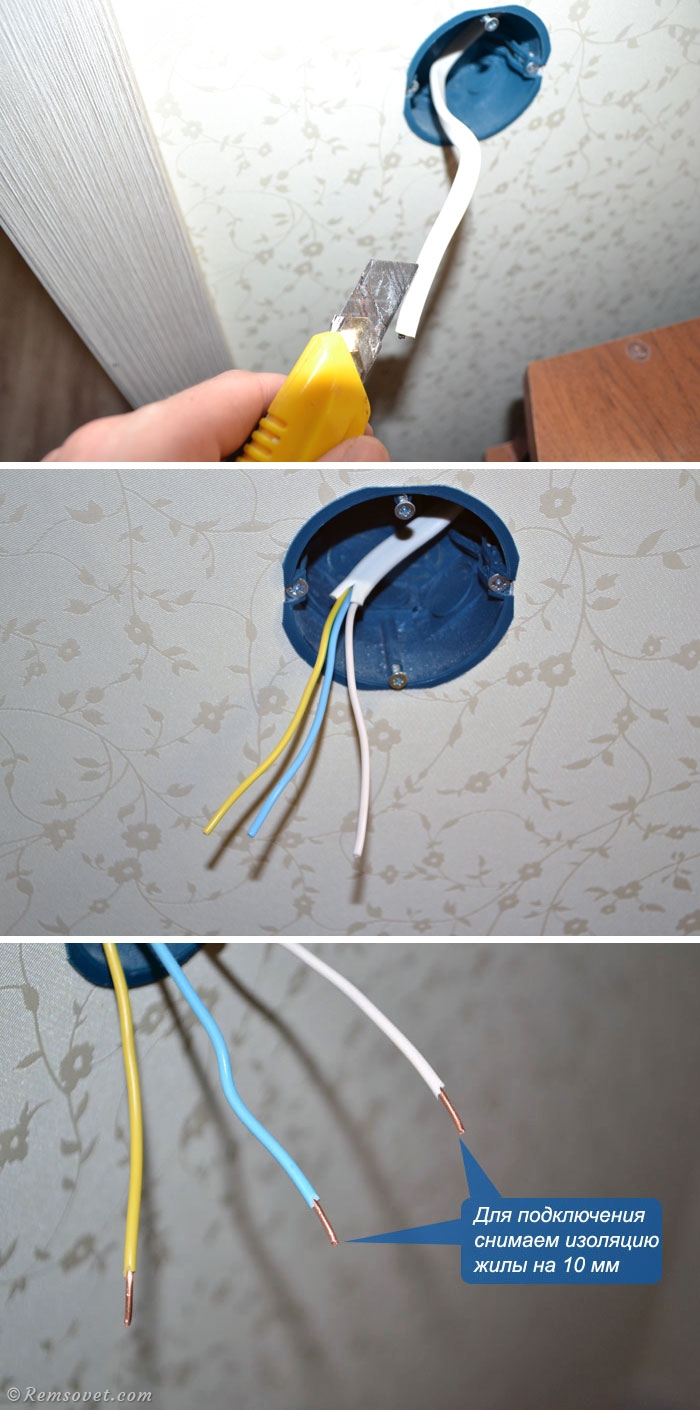

2.3. Далее необходимо подготовить кабель для подключения выключателя. Используется кабель ВВГ 3х1,5. Жилы зачищаются примерно на 10 мм:

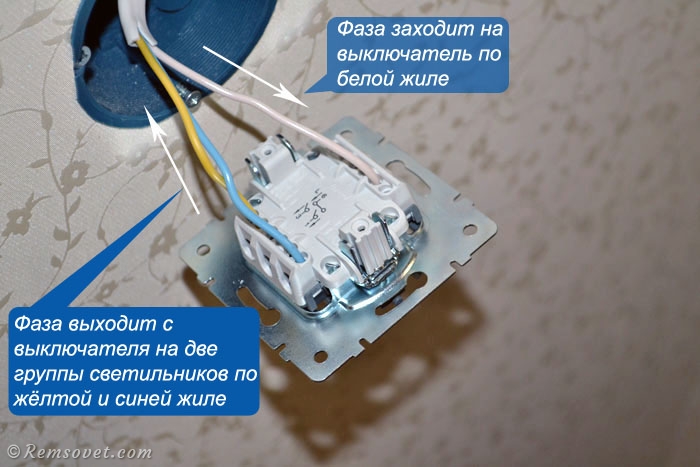

2.4. Далее нам необходимо ослабить зажимные болты и вставить жилы в соответствующие отверстия, как показано на фото. Далее затягиваем зажимные болты.

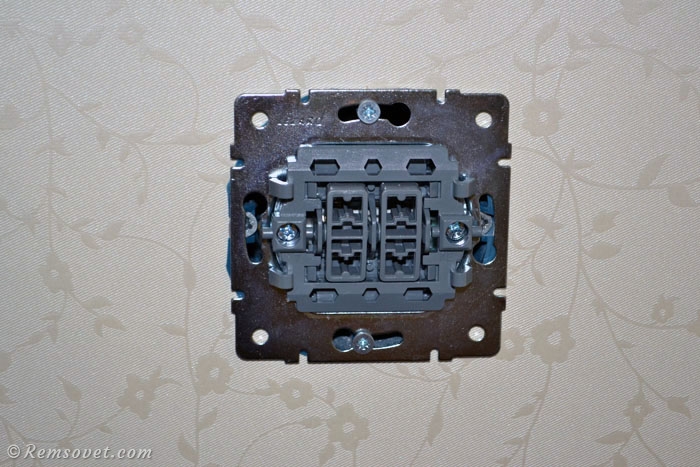

2.5. Фиксируем подключенный выключатель в подрозетнике:

2.6. Устанавливаем обратно пластиковую панель и клавиши выключателя. Установка завершена.

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Наш сайт уже описывал ранее как подключить проходной выключатель в целом, здесь же мы опишем особенности как данная процедура осуществляется именно с переключателями Lezard.

Торговая марка Lezard принадлежит турецкой фирме Dernek GROUP, заводы которой есть и на территории России.

С самого момента своего появления в 2007 году указанная торговая марка зарекомендовала себя на российском рынке с положительной стороны благодаря высокому качеству производимой продукции, индивидуальному подходу к клиенту, а также своевременному реагированию на потребности рынка.
Lezard – это не только выключатели и розетки, но и различные аксессуары, боксы под автоматы, нагреватели, энергосберегающие лампы, светильники, патроны дроссели, кабельные каналы и многое другое.

Компания постоянно расширяет собственный ассортимент продукции и это не может не радовать.

Благодаря использованию новейших технологий, а также применению качественного сырьевого материала, высококвалифицированных специалистов, товары, выходящие под торговой маркой Lezard отличаются отменным качеством, долговечностью и приятным дизайном.

В соединении с более чем приемлемой ценой, это дает просто потрясающий эффект.

Проходные выключатели Lezard — это высококачественный продукт, привносящий в ваш дом еще капельку комфорта, уюта и надежности.

Где используются?

Если в вашем доме есть такие места как длинный коридор, лестница, или же другие участки, где включать и выключать освещение нужно с разных мест, то проходной выключатель — то без чего вы попросту не обойдетесь.

Вопрос – пойти по темному коридору или включить свет, но потом возвращаться, чтобы его выключить больше не будет стоять перед вами благодаря использованию проходного выключателя Lezard.

По-сути, это даже не выключатель, а переключатель. Посмотрите на схему на рис.1

Читать еще:  Лебедка из стартера своими руками

рис.1 принцип работы двух проходных выключателей

Здесь видно, что проходной выключатель не просто расцепляет сеть, а переключает напряжение с одной цепи на другую.

Благодаря использованию схемы из двух проходных выключателей Lezard мы получаем возможность включать/выключать свет из любой точки.

Смонтированный на стену проходной выключатель Lezard практически ничем не отличается от обычного. Разве только тем, что положение вкл/выкл на нем не присутвует.

Особенности монтажа

При монтаже к таким переключателям следует подводить не два, а три провода, т.к. один провод идет непосредсвенно от сети на лампу, а два других соединяют между собой проходные выключатели. Это хорошо видно на схеме.

Чтобы не запутаться в проводах, старайтесь использовать одни и те же цвета. Например, обычно в кабеле используются три провода: коричневый, синий и сине-зеленый

Коричневый – фазный провод подключаете ко входу первого выключателя и выходу второго
Синий – подключаете напрямую к осветительному прибору – это «нулевой» провод
Желто-зеленый – обычно используется для заземления, но т.к. освещение заземления не требует, его можно смело использовать на участке соединения двух проходных переключателей Lezard.

Используйте эту схему для всех выключателей в доме и вы никогда не запутаетесь.

Кроме описанного варианта, под торговой маркой Lezard выходят также двухклавишные проходные выключатели.

Принцип их использования таков же. Просто вместо одного источника света к этому переключателю можно подсоединить два.

На «другой стороне» может стоять как одноклавишный, так и двухклавишный «приемник».

Использование двухклавишного проходного выключателя может значительно сэкономить не только средства на покупку еще одного отдельного прибора, но также время и стоимость работ по его монтажу, ведь необходимая электросхема уже помещена в один компактный корпус.

Ниже приведен рисунок, который демонстрирует как необходимо подключать двухклавишные проходные выключатели Lezard.

Двухклавишный выключатель. Схема подключения

Необходимые материалы и инструменты

Вне зависимости от того, какой из двух типов проходных выключателей (одноклавишный или двухклавишный) вы будете подключать, вам понадобится следующие инструменты и материалы:

  • Кабель – в данном случае лучше применять трехжильный, а провод, который в нем предназначен для заземления, использовать для соединения двух проходных выключателей Lezard
  • Клеммники – лучше использовать концевые, т.к. они значительно экономят время, затраченное на монтаж проводки
  • Сами проходные выключатели
  • Нож для зачистки проводов
  • Подрозетники для размещения корпуса выключателей
  • Плоскогубцы или круглогубцы для придания проводам необходимой формы для подключения
  • Отвертка для закрепления в подрозетнике корпуса выключателя

Конечно же, это неполный список. Все зависит от того, на каком этапе в данный момент находятся работы по электрике.

Если вы собираетесь проводить скрытую проводку при имеющейся штукатурке, то вам также будут необходим штроборез, шпаклевка, крепления для кабеля.

Даже не пытайтесь собрать схему проходных выключателей внутри подрозетника – так поступать не стоит. Это неудобно как с точки зрения монтажа, так и с точки зрения последующего возможного ремонта.

Все работы по подключению проходных выключателей должны проводиться исключительно в распределительной коробке.

Полезный совет: для того, чтобы не путать провода используйте специальные наклейки на них. В дальнейшем эти наклейки помогут вам с легкостью определить какой провод куда идет.

Не стоит также пытаться использовать соединения проводов типа «скрутка» — это признак дурного тона. Во-первых, контакт при этом совсем ненадежный, во вторых велика вероятность замыкания из-за использования некачественного или недостаточного количества изоленты, в-третьих, скрутка занимает очень много места даже в распределительной коробке.

Комментарии:

Использую такую схему у себя на лестнице, чтобы выключать свет когда по ней пройдешь. Очень удобно. Спасибо за статью.

Как по мне, проходные выключатели изжили себя. Датчик движения стоит очень недорого, а его монтаж гораздо проще, так что устарела технология-то

Вячеслав, ну вот представь, установил ты проходной выключатель в спальне, чтобы отключать верхний свет после того, как ты лег в постель. Чем ты его заменишь? Датчиком движения? Чтобы ночью, когда повернешься у тебя иллюминация по всей спальне была?

В коридорах и на лестничных пролетах проходной выключатель вполне заменяем датчиком движения, а вот в остальных случаях — вряд ли. Справедливости ради, стоит отметить, что таких случаев на самом деле не так уж и много.

Я бы не стал использовать Lezard — ненадежная китайская поделка. А вот подключать его — целая история с песнями и плясками с бубном. В итоге вы поменяете его на Legrand или АВВ все равно

Первый раз сегодня столкнулся с лезардовским 2клавишным проходным. За 2,5 часа так и не подключил. Без выключателя все работает. С ними — нет.

Читать еще:  Део ланос замена грм

Самое главное в Китае, все через …. В спаренных проходных выключателях схема коммутации на обратной стороне не соответствует действительности. Общая контакт 2 работает с контактами 1 и 4, 5 с контактами 3 и 6. Нумерация контактов из указанной схемы коммутации

Анатолий! Спасибо огромное! Всю голову сломал,собирая выключатели. Китайцы молодцы…как обычно)

Шляпа а не выключатель)

А если пользоваться прозвонкой, то любую головоломку от китайцев решить можно.

тоже недавно столкнулся с подключением двойного проходного, плюс два промежуточных выключателя (перекрестных) лезард! … искажу я вам это были еще те танцы с бубном, потому что: схема на самом выключателе не соответствует действительности. схема найденная в интернете (именно лезард) не совсем корректная, тоесть они работают но вставить в середину два промежуточных(перекрестных) выключателя ни как не получалось из-за перепутанных местами нескольких проводов и так только после прозвонки всех контактов стало ясно как и куда что подключать и почему не работало ранее:
берем два трех жильных кабеля (цвет жил: Ж,С,К) в распред коробке разрезаем обе «Ж» жилы и одну пару соединяем вместе и подключаем к ней фазу, которая будет идти на один из выключателей и подсоединяем их к средним контактам «2 и 5» другие две «Ж» жилы в распред коробке подсоединяем по отдельности, подключаем к одной и второй лампе, а другие концы подключаем к второму выключателю к контактам «2 и 5» соответственно! далее очень важно подключить пару «с» и «к» из одного кабеля к контактам: «1 и 4» и «1 и 4» а другую пару «с» и «к» к контактам: «3 и 6» и «3 и 6» (таким образом чтобы контакты: «3 и 1» были «к» а контакты «4 и 6» были «с»
и так подключение с обратной стороны выключателя выглядит следующим оброзом: низ: 1-к, 2-ж, 3-к, верх: 4-с, 5-ж, 6-с (важно: 3 и 6 общий кабель и 4-1 общий кабель)
теперь все работает и можно подключать два промежуточных (перекрестных) выключателя (между проходными) предварительно заложив кабель (между проходными) петлей (транзитом, не разрезанный. ) в подрезетнике и так: берем зачищаем провод и видем три провода: ж,с,к. «ж» оставляем не разрезанный, а «с» и «к» разрезаем и подсоединяем к промежуточному (перекрестному) выключателю к контактам: «1-4» — «с» а «3-6» — «к» , где контакты 1-3 («с-к») это вход, а 4-6 («с-к»)это выход. тоже самое делаем со вторым кабелем и вторым промежуточным (перекрестным) выключателем.
…таким обрезом мне удалось установить два двойных проходных и четыре промежуточных (перекрестных) фирмы лезард.
