Схема подключения высоковольтных проводов 2114

Схема подключения высоковольтных проводов 2114

Высоковольтные провода ВАЗ 2115

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Подключение

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

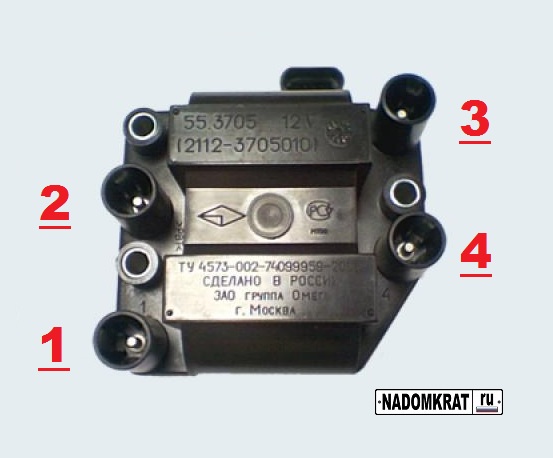

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

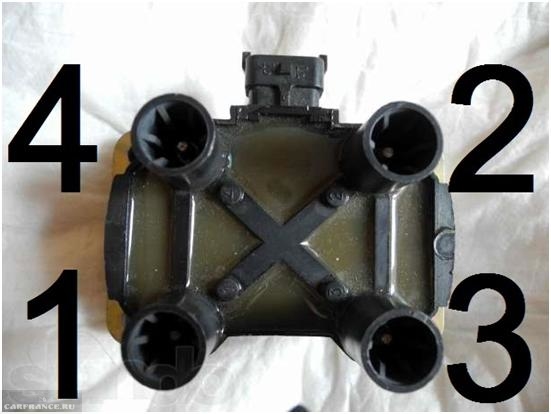

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

— Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;

— Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;

— Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;

— Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Инструкция: замена главного тормозного цилиндра.

Вакуумный усилитель неисправности, материал доступен по ссылке.

Замена

Как снять высоковольтные провода?

Выключаем зажигание
Открываем капот
Вытаскиваем провода с модуля зажигания и с двигателя.

Как подключить высоковольтные провода?

Подключать ВВ провода нужно в определённом порядке. Каждый провод идёт на определённый цилиндр, и на определённый разъём в модуле зажигания (катушки зажигания). Маркировка есть как на проводах, как и на модуле зажигания. Но без снятия модуля, маркировки не увидеть, поэтому смотрите фото ниже.

Схема подключения высоковольтных проводов:

Нумерация цилиндров с лева на право.

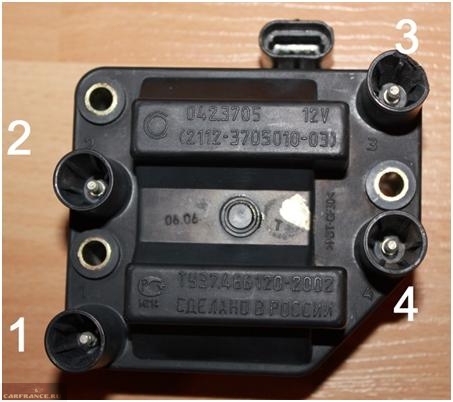

Нумерация модуля зажигания: первый цилиндр – левый нижний отсек модуля зажигания

Второй цилиндр – левый верхний отсек

Третий цилиндр – правый верхний,

Четвёртый цилиндр – правый нижний отсек модуля зажигания.

Расположение

Неправильная установка и расположение высоковольтных проводов может привести к проскакиванию искры с провода на провод или на «массу», что, в свою очередь, может привести к пропускам зажигания и уменьшению частоты вращения коленчатого вала при движении автомобиля на большой скорости.

Поэтому устанавливайте высоковольтные провода должным образом, как показано на рисунках выше.

Отсоедините высоковольтные провода от свечей и катушек зажигания. Очистите и проверьте целостность изоляции высоковольтных проводов. Проверьте внутренние поверхности контактов высоковольтных проводов на отсутствие коррозии или нагара.

Омметром измерьте сопротивление высоковольтных проводов.

Схема зажигания и подключения проводов на 8 клапанной ВАЗ-2114

Многие автомобилисты сталкивались с тем, что необходимо было найти необходимые провода системы зажигания ВАЗ-2114. Но, для этого необходимо знать схему зажигания и её распиновку. Конечно, не все автолюбители знакомы с данной системой. В данной статье, раскроется тема схемы подключения проводов системы зажигания.

Общая схема электрооборудования ВАЗ-2114

Прежде чем преступить непосредственно к схемам и проводам зажигания необходимо иметь познания в общем устройстве электрооборудования ВАЗ-2114. Для этого рассмотрим общую типовую техническую схему, которую предоставляет завод изготовитель, с расшифровкой:

1 – фары в сборе с корпусом;
2 — моторедукторы отвечающие за очиститель фар;
3 — противотуманные фары;
4 — датчик температуры наружного воздуха;
5 — звуковые сигналы;
6 — отключатель лампочки освещения моторного отсека;
7 — двигатель вентилятора системы ОЖ;
8 — генератор (см. «замена генератора на ВАЗ-2114«;
9 — датчик уровня масла;
10 — датчик уровня омывающей жидкости;
11 — датчик износа передних тормозных колодок;
12 — наконечники проводов, подключаемые к общему насосу омывателя стекол;
13 — насос омывателя ветрового стекла;
14 — насос омывателя фар;
15 — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях;
16 — датчик давления масла;
17 — лампочка освещения подкапотного пространства;
18 — наконечник провода для подключения к жгуту проводов системы управления двигателем;
19 — моторедуктор очистителя ветрового стекла;
20 — стартер;
22 — датчик температуры ОЖ;
23 — выключатель фонарей заднего хода;
24 — датчик уровня тормозной жидкости;
25 — АКБ;
26 — датчик уровня ОЖ;
27 — реле включения противотуманных фар;
28 — монтажный блок;
29 — выключатель стоп-сигнала;
30 — розетка для лампы;
31 — лампа подсветки шкалы гидрокорректора фар;
32 — выключатель лампочки сигнализатора стояночного тормоза;
33 — колодка подключения лампы подсветки;
34 — выключатель ламп освещения приборов;
35 — подрулевой переключатель;
36 — переключатель аварийки;
37 — реле обогрева передних сидений;
38 — выключатель зажигания;
39 — предохранитель задних фонарей противотуманного света;
40 — предохранитель обогрева передних сидений;
41 — предохранитель цепи блокировки замков дверей;
42 — лампа подсветки передней пепельницы;
43 — реле зажигания;
44 — прикуриватель;
45 — лампа освещения вещевого ящика;
46 — выключатель освещения вещевого ящика;
47 — электродвигатель вентилятора отопителя;
48 — дополнительный резистор электродвигателя отопителя;
49 — переключатель вентилятора отопителя;
50 — лампа подсветки переключателя отопителя;
51 — лампа подсветки рычагов отопителя;
52 — моторедукторы электростеклоподъемников передних дверей;
53 — переключатель электростеклоподъемника правой передней двери (расположен в правой двери);
54 — моторедукторы блокировки замков передних дверей;
55 — провода для подсоединения к правому переднему громкоговорителю;
56 — моторедукторы блокировки замков задних дверей;
57 — провода для подсоединения к правому заднему громкоговорителю;
58 — блок управления блокировкой замков дверей;
59 — провода для подсоединения к радиоаппаратуре;
60 — выключатель очистителей фар;
61 — выключатель элемента обогрева заднего стекла;
62 — реле включения фонарей заднего противотуманного света;
63 — колодка для подключения к элементу обогрева правого переднего сиденья;
64 — выключатель фонарей заднего противотуманного света:
65 — выключатель элемента обогрева правого переднего сиденья;
66 — выключатель противотуманных фар;
67 — выключатель ламп наружного освещения;
68 — выключатель элемента обогрева левого переднего сиденья;
69 — колодка для подключения к элементу обогрева левого переднего сиденья;
70 — провода для подсоединения к левому переднему громкоговорителю;
71 — переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
72 — переключатель электростеклоподъемника левой передней двери (расположен в левой двери);
73 — провода для присоединения к левому заднему громкоговорителю;
74 — боковые указатели поворотов:
75 — выключатель плафона на стойках передних дверей;
76 — выключатель плафона на стойках задних дверей;
77 — плафон;
78 — плафон индивидуального освещения салона;
79 — колодка для подключения к жгуту проводов электробензонасоса;
80 — выключатель лампы освещения багажника;
81 — комбинация приборов:
82 — лампа освещения багажника;
83 — блок индикации бортовой системы контроля;
84 — маршрутный компьютер;
85 — колодка для подключения жгута проводов системы управления двигателем;
86 — задние наружные фонари;
87 — задние внутренние фонари;
88 — колодка для подключения к элементу обогрева заднего стекла;
89 — фонари освещения номерного знака;
90 — дополнительный сигнал торможения, расположенный в спойлере.

Читать еще:  Тест драйв ай икс 35

Каждый цвет провода на схеме и в автомобиле соответствуют. Поэтому, смотря на устройство можно легко определить, куда необходимо подключать какой. Но, даже при наличии схемы, многие автолюбители путаются в данном вопросе. На основании этого, можно сделать вывод, что, если ничего не понятно, то стоит обратиться к профессионалам, которые разберутся в распиновке проводки и подключат все быстро и качественно.

Схема подключения инжектора

Рассказать словами распиновку проводов подключения инжектора к системе зажигания достаточно сложно, поэтому стоит обратить внимание на схему, которая приведена ниже.

Схема проводка инжектора

Общая электрическая схема инжектора

Схема модуля зажигания

Подключать высоковольтные провода в модуль зажигания стоит строго по схеме, поскольку при неверном расположении двигатель перестанет работать стабильно, и появятся проблемы с зажиганием.

Согласно технической документации завода изготовителя, подключать ВВ-провода стоит по следующей схеме.

Схема подключения модуля зажигания автомобилей произведенных до 2004 г .См. «проверка модуля зажигания«.

Это расположение высоковольтных проводов на катушке зажигания годится только для автомобилей, которые были выпущены до 2004 года.

Далее, завод изготовитель модернизировал систему, и расположение стало следующее:

Модель зажигания для автомобилей произведенных после 2004 года

Выводы

Стоит отметить, что все электрооборудование ВАЗ-2114 проходит через ЭБУ и блок предохранителей, поэтому необходимо отслеживать проводку, которая идет к зажиганию. Все провода маркированы на схеме по цвету соответствуют цветам в электрооборудовании автомобиля, поэтому попутать не возможно.

Замена высоковольтных проводов на ВАЗ 2114

ВВ: как они выглядят?

Высоковольтные провода ВАЗ 2114

Естественно, что технические условия существования рабочих проводов – это условия постоянного проводника. Если прибавить сюда перепады температур и несовершенство нашего мира, то получим факт выхода из строя системы контактов к определенному периоду времени. А наступает он с периодичностью в 30 000 км.

Читать еще:  Штраф за страховку не вписанного водителя

Это контрольная цифра, говорящая, когда менять высоковольтные провода. Дело в том, что в них со временем начинает увеличиваться внутреннее сопротивление, мешающее импульсу проходить так как следует. В этом случае вы можете заметить следующее поведение четырнадцатой:

  • Хотите выжать тапок в пол, а движка не отзывается
  • Двигатель может просто заглохнуть
  • На холостом ходу движка троит
  • Часто бывает так, что автовладельцы сами не замечают, как пробивают высоковольтные провода

Конечно, это не показатель неисправности только высоковольтников, но, есть большая вероятность, что это именно они полетели. На верочку, стоит провести процедуру теста всех контактов.

И тестер показал, что провода приказали долго жить. Что ж, требуется замена высоковольтных проводов на ВАЗ 2114. Процедура, в принципе, не хлопотная. Если вы сумели их протестировать, то и заменить сможете. Главное, понимать порядок подключения высоковольтных проводов.

Четырнадцатая – это улучшенная версия девятки, у нее мощность зажигания выше. По сему, к четырем проводам высокого напряжения добавлены контакты для подсоединения к клемме самого зажигания, через них идет сигнал на свечи; так же, в системе четырнадцатой есть контакты, ведущие к коммутатору, а так же, контакты для подсоединения клапана адсорбера к блоку контроля системы впрыска бензина.

Порядок подключения высоковольтных проводов на ВАЗ 2114

Схема подключения высоковольтных проводов довольно проста:

  • Цилиндр 1 цепляется к нижнему левому контакту
  • Цилиндр 2 цепляется к верхнему левому контакту
  • Цилиндр 3 цепляется к верхнему правому контакту
  • Цилиндр 4 цепляется к нижнему правому контакту

Иногда в схемах это называется сопряжением с отсеком модуля. По сути, все верно. Главное, понимать, что все цилиндры считаются слева направо, как и любой счет, принятый из логики письма слева направо: 1,2,3,4. А подсоединение получается по такой схеме: 1,3,4,2. Многие зарисовывают и записывают то, как стояли контакты до снятия. Но, если вы посмотрите на сам модуль, то там есть номера для стыковки. Ошибиться нереально.

ВВ: замена

Еще раз напоминаем, что перед тем, как провести замену, обычно прозванивают высоковольтные провода на ВАЗ 2114. Это поможет избежать лишних трат и точно убедиться в их неисправности.

Перед тем, как начать снимать высоковольтные контакты, сделайте следующее:

  1. Машина должна быть с выключенным зажиганием
  2. Откройте капот
  3. Аккуратно отсоедините все контакты от катушек зажигания и самого двигателя (как раз в том месте, где провода на свечи ВАЗ 2114 подают импульс).

Кстати, несмотря на явную неисправность высоковольтной проводки, часто причиной плохой работы является окисливание зоны сопряжение концов проводков. Для профилактики желательно все протереть WD-шкой. Многие таким способом вовсе пытаются реанимировать состояние своей проводки, но попытки хоть и приносят иногда результат, тщетны. Вы увеличите срок службы высоковольтников совсем на чуть-чуть. Они не поддаются реабилитации, только замене на новые.

Теперь берем новую проводку и ставим на место с точностью, что была прежде:

  1. Вспоминаем схему положения проводов или кладем ее рядом с собой
  2. Или вы зарисовали, как это было до вашего вмешательства, не важно, главное, соблюсти порядок установки в том варианте, в котором нужно!

Иначе, вы рискуете спалить двигатель и потратиться практически на новую машину.

ВВ: профессиональная замена

Если вы надумали обратиться в сервис за процессом замены высоковольтной проводки, то дело, конечно, благое, но не стоящее тех денег, что с вас попросят. Еще и могут мозг запудрить на тему как часто надо менять высоковольтные провода, с логикой, лучше заранее заняться профилактикой, чем встать на трассе. На трассе вы не встанете, контакт – это не датчик, умирает даже последний не сразу. Замена встанет от 1000 рублей. плюсом сервисного обслуживание в этом случае будет факт того, что вам посмотрят свечи. И точно их почистят (имеют свойство замасливаться, что негативно сказывается на пропускной способности для импульсов по высоковольтным проводам).

Высоковольтные провода ВАЗ 2114: устройство и замена

Высоковольтные автомобильные провода — это связующее звено между дросселем (либо блоком зажигания) и свечами, служащее для передачи мощного электрического импульса, зажигающего рабочую смесь. Их неисправность сразу же отражается не только на состоянии свечей, но и на работе самого двигателя. О том, как устроены высоковольтные провода ваз 2114, и о том, как их заменить своими руками в случае необходимости — мы сегодня и расскажем.

Читать еще:  Энциклопедия танков второй мировой

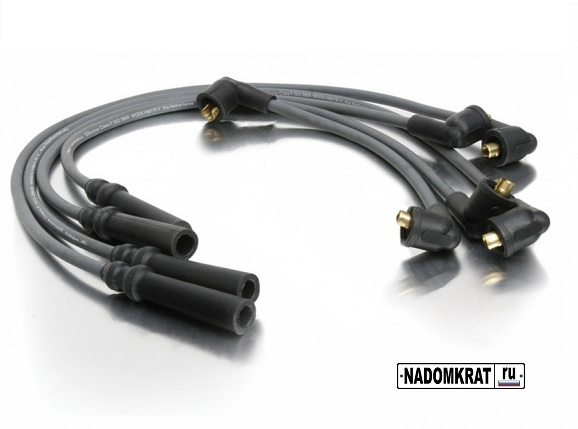

Высоковольтные провода — устройство и принцип работы

По своей конструкции бронепровода ваз 2114 (как еще называют высоковольтные провода) заметно отличаются от привычных низковольтных проводов бортовой сети.

Они обладают мощным медным сердечником, как правило — экранированным (что помогает защитить передачу высоковольтного импульса от внешнего воздействия), защитной оболочкой, имеющей строго регламентированное сопротивление, указанное на ее внешней стороне, и контактными колпачками, предохраняющими металлические наконечники от повреждения.

Собственно, при помощи этих наконечников и осуществляется подключение проводов к соответствующим разъемам на блоке зажигания и свечах.

Приобретая новые бронепровода, особенно из бюджетных серий, следует проверять надежность крепления их наконечников. Если создается впечатление, что металлический контакт закреплен ненадежно, от покупки лучше отказаться, поскольку скорее всего такой провод в скором времени выйдет из строя.

Подключение высоковольтных проводов ваз 2114 должно выполняться только в соответствии с заданной схемой, а именно:

  • свеча 1 цилиндра должна быть соединена с нижним левым разъемом модуля зажигания;
  • свеча 2 цилиндра должна быть соединена с верхним левым разъемом модуля зажигания;
  • свеча 3 цилиндра должна подключаться к верхнему правому разъему модуля зажигания;
  • свеча 4 цилиндра должна подключаться к нижнему правому разъему модуля зажигания.

Нарушение этого правила грозит сбоем в работе двигателя и в большинстве случаев может привести к его моментальной поломке.

На многих модулях зажигания выходные разъемы промаркированы, а сами цифры соответствуют порядковым номерым цилиндров, к которым они должны быть подключены. Если же эти цифры отсутствуют, следует руководствоваться указанной выше схемой.

Когда и как заменять бронепровода

Замена высоковольтных проводов ваз 2114 должна производиться, в среднем, через каждые 30.000 км (даже в том случае, если внешне они кажутся исправными).

Если же ВВ провода вышли из строя, то заменять их следует при первых же признаках поломки, которыми могут являться:

  • троение двигателя;
  • плохой набор скорости;
  • отсутствие реакции авто при нажатии на педаль газа.

Безусловно, все эти признаки могут соответствовать целому ряду повреждений, не имеющих отношения к системе зажигания, поэтому при их появлении следует снять высоковольтные провода и проверить их оболочку на пробой.

Для этого потребуется взять мегаомметр (или мультиметр, установленный в режим мегаомметра) и приложить его щупы к наружной изоляции. Если величина сопротивления окажется равной или близкой к той, что указана на самой оболочке, значит провода исправны. Если же она окажется намного ниже, значит где-то произошел пробой, и эксплуатировать их дальше нельзя.

В некоторых случаях виноватыми в неисправности могут быть не сами провода, а их окислившиеся контакты либо контакты модуля зажигания. Чтобы это исправить, необходимо выполнить их очистку при помощи ветоши с керосиной либо самой мелкой шкурки.

Если после проверки выяснится, что провода больше не годятся для использования, их следует заменить на новые.

Сама замена при этом выполняется следующим образом (включая демонтаж проводов):

  1. Заглушить машину и открыть капот.
  2. Снять минусовую клемму с аккумуляторной батареи.
  3. Отсоединить провода от разъемов модуля зажигания.
  4. Отсоединить провода от свечей.
  5. Подсоединить новые провода к свечам и модулю зажигания в требуемом порядке.
  6. Проверить правильность подключения проводов, после чего запустить мотор и оценить его работу.

Двойной контроль правильности подключения крайне важен, поскольку, как уже было сказано, даже пара перепутанных бронепроводов может стать причиной моментальной «смерти» двигателя.

Важно также отметить, что выполняя замену высоковольтных проводов — следует проверить состояние свечей и, при необходимости, заменить и их. Причинами для замены свечей могут стать сильный нагар, цвета побежалости на контактах или трещины изолятора. При этом, не стоит забывать о том, что заменять лишь одну свечу не следует — в случае необходимости заменяются все 4 свечи, даже если неисправна только одна.

Заключение

В завершение разговора следует сказать пару слов и о том, как выбрать новые бронепровода. Основными критериями их правильного выбора могут служить номинальное сопротивление изолирующей оболочки и напряжение пробоя (последнее наиболее важно, поскольку чем оно выше — тем, как правило, дольше служат ВВ провода).

Одними из лучших бронепроводов, по отзывам российских автомобилистов, являются провода Finwhale, Tesla и Cezar — именно им и следует отдать предпочтение при покупке.
