Схема подключения высокочастотных динамиков

Правильное подключение, и установка твитера

В процессе установки новой акустической системы у владельца может возникнуть следующая задача – как подключить твитеры (пищалки), чтобы они работали качественно и без проблем?

Суть вопроса в сложности устройства современных стереосистем. По этой причине на практике нередко бывают случаи, когда установленные пищалки либо работают с искажениями, либо не работают вообще. Придерживаясь правил установки, можно избежать возможных трудностей – процедура окажется максимально быстрой и простой.

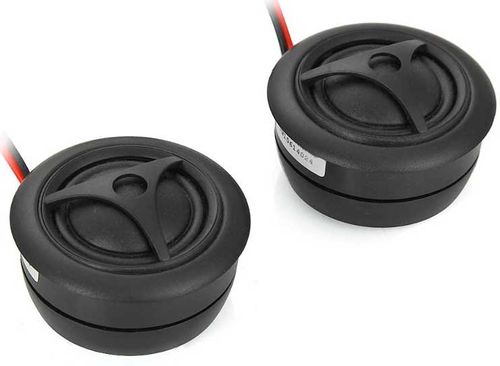

Что такое твитер?

Современные твитеры являются разновидностью источников звука, задача которых заключается в воспроизведении высокочастотной составляющей. Поэтому их так и называют – высокочастотные динамики или пищалки. Следует заметить, что, имея компактные размеры и специфическое предназначение, пищалки легче установить, чем большие динамики. Они издают направленный звук, и их проще разместить для создания качественной детализации и точной прорисовки звукового ряда, которые сразу же почувствует слушатель.

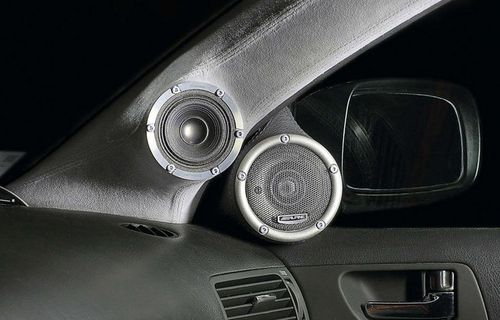

В каких местах рекомендовано устанавливать высокочастотные динамики?

Производители рекомендуют много мест, в которых можно разместить высокочастотные динамики, чаще всего на уровне ушей. Другими словами, направить их как можно выше на слушателя. Но не все согласны с подобным мнением. Такая установка не всегда удобна. Она зависит от конкретных обстоятельств. И количество вариантов установки довольно-таки большое.

Уголки зеркал. В процессе поездки они не будет вызывать дополнительный дискомфорт. Притом красиво впишутся в интерьер транспортного средства;

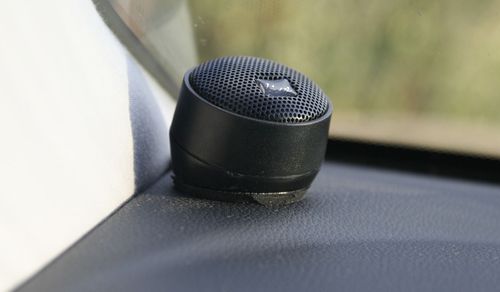

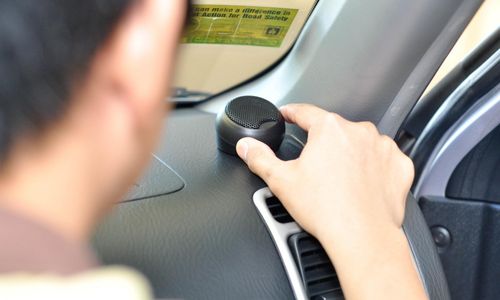

Приборная панель. Монтаж можно выполнить даже с помощью двухстороннего скотча;
Подиумы. Здесь есть два варианта. Первый – поставить твитеры в штатный подиум (который идёт в комплекте с пищалкой), второй – изготовить подиум самостоятельно. Последний случай более сложен, но при этом гарантирует более качественный результат.

Куда лучше всего направлять твитеры?

Проектируя автозвук, можно выбрать один из двух вариантов:

каждый твитер направляется на слушателя. То есть, правую пищалку направляют на водителя, левую – также на него;
Диагональная установка. Другими словами, твитер справа направляется на левое сиденье, в то время как левый динамик – на правое.

Выбор того или иного варианта зависит от индивидуальных предпочтений владельца. Для начала можно направить вч динамики на себя, а потом попробовать диагональный способ. После тестирования владелец сам решит, нужно выбрать первый способ, либо отдать предпочтение второму.

Особенности подключения

Пищалка – это элемент стереосистемы, задачей которого является воспроизведение звука частотой от 3000 до 20 000 герц. Магнитола же выдаёт полный спектр частот, начиная от пяти герц и заканчивая 25 000 герцами.

Пищалка может качественно воспроизвести только автозвук, частота которого составляет минимум две тысячи герц. Если на неё подать более низкочастотный сигнал, он не будет воспроизводиться, а при достаточно большой мощности, на которую рассчитаны средне- и низкочастотные динамики, пищалка может выйти из строя. При этом о каком-либо качестве проигрывания не может быть и речи. Для долговечной и надежной работы пищалки следует избавиться от низкочастотных составляющих, которые присутствуют в общем спектре. То есть, сделать так, чтобы на неё попадал только рекомендованный диапазон рабочих частот.

Первым и самым простым способом отсечения низкочастотной составляющей является последовательная установка конденсатора. Он хорошо пропускает высокочастотную полосу частот, начиная от двух тысяч герц и более. И не пропускает частоты ниже 2000 Гц. По сути, это простейший фильтр, возможности которого ограничены.

Как правило, конденсатор уже присутствует в составе акустической системы, поэтому в дополнительном приобретении не нуждается. Подумать об его покупке следует в том случае, если владелец решил обзавестись бывшей в употреблении магнитолой, и не нашёл конденсатор в комплекте твитера. Выглядеть он может следующим образом:

Специальная коробочка, на которую подаётся сигнал и далее передается напрямую к пищалкам.
Конденсатор смонтирован на проводе.
Конденсатор встроен непосредственно в сам твитер.

Если вы не увидели ни одного из перечисленных вариантов, следует докупить конденсатор отдельно и установить своими руками. В радиомагазинах их ассортимент велик и многообразен.

Диапазон фильтруемых частот зависит от типа установленного конденсатора. Например, владелец может установить конденсатор, который будет ограничивать диапазон частот,подаваемых для колонок на уровне трех или четырех тысяч герц.

Обратите внимание! Чем выше частота сигнала, подаваемого на твитер, тем большей детализации звука можно добиться.

При наличии двухполосной системы можно сделать выбор в пользу среза от двух до четырех с половиной тысяч герц.

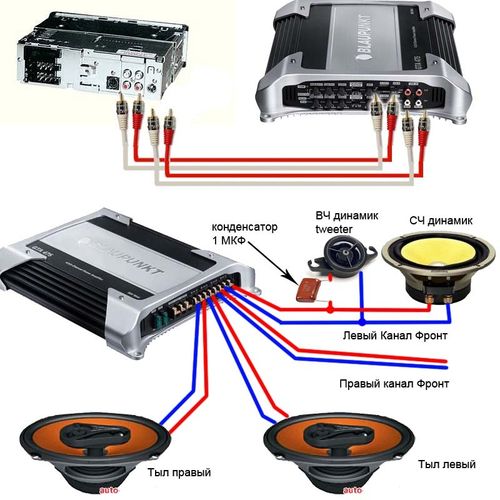

Подключение

Подключение твитера выглядит следующим образом, он подключается на прямую к динамику который расположен у вас в двери плюс твитера подключается к плюсу динамика а минус к минусу, при этом конденсатор должен присоединяться к плюсу. Это практический совет для тех, кто не знает, как подключить твитеры без кроссовера.
Альтернативный вариант подключения, это — использование кроссовера. В некоторых моделях акустических систем для авто он уже имеется в комплекте. Если отсутствует,можно приобрести его отдельно.

Другие особенности

На сегодняшний день самым распространенным вариантом твитера является электродинамическая система. Конструктивно она состоит из корпуса, магнита, катушки с обмоткой, диафрагмы с мембраной и запитывающих проводов с клеммами. При подаче сигнала, в катушке протекает ток, образуется электромагнитное поле. Оно взаимодействует с магнитом, возникают механические колебания, которые передаются на диафрагму. Последняя создаёт акустические волны, слышен звук. Чтобы повысить эффективность звуковоспроизведения, мембрана имеет специфическую купольную форму. Автомобильные твитеры, как правило, используют шелковые мембраны. Для получения дополнительной жесткости мембрану пропитывают специальным составом. Шелк характеризуется возможностью более эффективно справляться с высокими нагрузками, температурными перепадами и сыростью. В наиболее дорогих твитерах мембрана изготовляется из тонкого алюминия или титана. Встретить подобное можно только на очень престижных акустических системах. В обычной аудиосистеме автомобиля они попадаются довольно редко.
Наиболее же дешевым вариантом является бумажная мембрана.

Помимо того, что звучание хуже, чем в двух предыдущих случаях, такое оборудование имеет крайне малый срок эксплуатации. И это неудивительно, поскольку бумага не может обеспечить качественную работу твитера в условиях низкой температуры, повышенного уровня влажности и высокой нагрузки. Когда машина повышает обороты двигателя, может ощущаться посторонний звук.

Не забудьте, что настроить пищалку можно и с помощью магнитолы. Даже в самых дешевых моделях имеется возможность настройки высоких частот. В частности, модели среднего ценового диапазона имеют встроенный эквалайзер, значительно упрощающий задачу.

После установки твитера требуется настроить аудиосистему, а как это сделать читайте в статье «Как настроить магнитолу».

Как подключить акустику к магнитоле: пищалки, колонки и прочие аудионавороты в авто

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок. Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям.

Читать еще: Адаптация дроссельной заслонки митсубиси лансер 9

Какие колонки бывают

На сегодняшний день практически в каждом автомобиле присутствует магнитола с колонками, расположенными спереди и сзади и способными радовать владельца достойным звуком. На рынке предлагается разнообразие акустических систем, способных удовлетворить запросы даже самых требовательных ценителей музыки. Один из простых вариантов — приобрести магнитолу в комплекте с динамиками. Более сложный способ, правильно подобрать и установить акустику, которая будет соответствовать конкретному автомобилю.

Чтобы получить действительно качественный звук, нужно выяснить, какие типы динамических головок существуют. Условно их подразделяют на:

широкополосные;
коаксиальные;
компонентные.

Широкополосные динамики воспроизводят весь спектр звуковых частот, который способен воспринять человеческий слух. Именно такой акустикой в большинстве случаев комплектуются сегодня автомобили с завода. Если же вы являетесь любителем хорошего звука, то предпочтение следует отдать коаксиальным динамическим головкам. Комплект состоит из нескольких колонок, монтаж которых осуществляется по одной оси. Весь спектр частот, разделённый на низкочастотный (НЧ), среднечастотный (СЧ) и высокочастотный (ВЧ), воспроизводится отдельными динамиками. Путём разделения и расширения диапазона частот, можно улучшить качество звука. Для любителей музыки высокого качества с мощными НЧ, следует рассмотреть компонентную систему, которая, как правило, используется в качестве фронтальных динамиков. Помимо разных типов акустических систем, динамики разделяют по типоразмерам, выбор которых зависит от места установки и от преследуемых целей.

Для чего предназначены пищалки

В автомобильных акустических системах довольно часто используются пищалки или твитеры. Основное их назначение — воспроизводить звуки высокой частоты. Приобрести элементы можно как отдельно, так и в комплекте с многокомпонентной системой. По внешнему виду такие устройства представляют собой небольшие динамики, которые способны улучшить звук в автомобиле, сделав его ещё звонче и объёмнее. Устанавливают их, как правило, сзади или спереди, что зависит от используемой схемы акустической системы.

Как подключить динамики к магнитоле авто

Прежде чем приступить к установке и подключению динамиков, нужно определиться с местом их монтажа. В зависимости от автомобиля, под колонки могут быть предусмотрены места с завода. Передние динамики рекомендуется монтировать по краям торпеды либо в дверях. Оба варианта хороши, но второй является наиболее популярным, поскольку закрепить динамические головки можно надёжнее. Кроме этого, в корпус двери можно встроить акустический подиум. В обязательном порядке измеряется диаметр колонок, после чего размеры переносятся на двери, например, острым ножом. Желательно, для того чтобы перенести размеры, использовать лекала.

Что касается второй пары динамиков, то их располагают в задней части салона. В основном для этих целей используется задняя полка либо двери. В любом случае монтаж предполагает некоторые доработки. Штатная полка автомобиля представляет собой декоративный элемент и для установки динамиков её потребуется снять и установить колонки с подиумами. Только в этом случае можно рассчитывать на качественный звук и отсутствие скрипов, дребезга и т. п.

Выбор проводов

Для подключения динамиков рекомендуется использовать акустические провода сечением 1,5–4 мм². Несмотря на то что по сравнению с магнитолой и динамиками они имеют невысокую стоимость, не стоит пренебрегать их качеством. Прежде всего, нужно знать и учитывать, что провода, идущие в комплекте с акустической системой, непригодны для нормальной работы колонок: они имеют сечение 0,25–0,5 мм². Такой проводки будет достаточно только для подключения динамических головок малой мощности (до 15–20 Вт). Все дело в том, что ВЧ сигнал в проводе распространяется по его поверхности. Используя провода малого сечения, ухудшается не только качество, но и громкость звука.

Нужно учитывать и тот факт, что акустические провода имеют маркировку, могут иметь как две, так и четыре пары, быть однотонными либо с чёрной полосой. Соединение однотонного проводника выполняют с широким контактом динамика, с чёрной маркировкой — с узким. Если акустика имеет малую мощность (до 20 Вт), то минус для боковых и задних колонок можно использовать общий. Для систем большей мощности, «+» и «-» должны подаваться на каждый динамик отдельно, при этом минусовой провод нельзя соединять на кузов автомобиля. В противном случае звук будет с искажениями. В основном материалом изготовления жил акустических проводов является медь и алюминий. Использовать медь предпочтительнее, поскольку на соединениях она окисляется меньше, но и стоит по сравнению с алюминием дороже. Есть и более дорогие провода — серебряные.

Шумоизоляция дверей

Приняв решение по инсталляции динамиков в двери, следует учитывать, что добиться хорошего звучания без шумоизоляции не удастся. В этом случае необходимо выполнить ряд следующих условий:

проводят мероприятия, направленные на виброизоляцию дверей, что позволит избежать дребезга при проигрывании НЧ;
внутри двери делают закрытый объем, что обеспечит детальное звучание;
динамик надёжно закрепляют на поверхности двери;
выполняют шумоизоляцию двери, чтобы снизить уровень шума снаружи;
проводят обработку против вибраций и скрипов обшивки двери, что позволит избежать дребезгов и призвуков при громком прослушивании музыки.

При монтажных работах нужно стремиться сохранить как внешний вид салона, так и целостность обшивки, что требует аккуратности при снятии обшивочного материала. Стандартные динамики крепятся непосредственно к отделке. Такой вариант не является верным, поскольку не обеспечивается требуемая жёсткость. Обшивка при звучании раскачивается, создаются призвуки и резонанс, отдача на НЧ снижается. Для достижения требуемого уровня вибро — и шумоизоляции, на внешнюю часть корпуса двери наносится проставка Бимаст. Участок металла, расположенный напротив отверстия под стандартную динамическую головку, оклеивается битопластом во избежание стоячих волн.

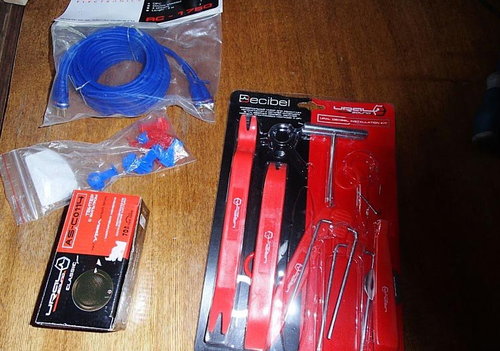

Инструменты и материалы

Чтобы установить динамики понадобятся следующие инструменты и материалы:

высококачественный акустический кабель;
пластиковая и резиновая гофра;
мультиметр;
изоляционный материал;
дрель и свёрла;
прокладочные кольца;
кусачки;
набор отвёрток.

Как проложить провода

Если в дверях нет отверстий для прокладки проводов, их делают самостоятельно, при этом избегают контакта между изоляцией провода с металлом либо пластиком. Для этих целей используют специальные кольца либо резиновую гофру. Для прокладывания кабеля к задним динамикам, провода удобнее всего расположить параллельно штатной проводке, для чего потребуется снять декоративную обшивку салона и разобрать торпеду. Процедура трудоёмкая, но лучше сразу сделать все по уму, чем потом столкнуться с возможными проблемами, проложив провода, например, под ковриком.

Читать еще: Стать инструктором по вождению

Для изоляции кабеля используют гофру. После её натягивания наносят маркировку, на которой отмечаются провода для передних и задний колонок. Демонтировав обшивку можно приступать к протягиванию проводов. При монтаже тыловых динамиков провод прокладывают по одной стороне и фиксируют при помощи пластиковых клипс. Что касается маркировки, то её выполняют на всех проводах и в особенности внимание следует уделить минусовому проводу.

Установка и подключение пищалок

Распространёнными местами установки пищалок являются передние двери, стойки лобового стекла либо треугольник бокового зеркала. Процесс установки состоит из следующих шагов:

Снимаем декоративную обшивку дверей, которая крепится в основном с помощью клипс и саморезов. В зависимости от марки автомобиля может потребоваться снятие ручки и прочих элементов. Могут возникнуть проблемы при снятии блока управления стеклоподъемниками. В этом случае используют специальный съёмник либо попросту отвёртку.
Определившись с местом монтажа динамика, в обшивке прорезается отверстие.

Что касается рупорных пищалок, то в установке они несколько сложнее из-за больших размеров. Преимуществами таких динамиков является высокая чувствительность, более звонкие ВЧ, по сравнению с обычными пищалками.

Подключение колонок пошагово

После проведения всех подготовительных мероприятий можно приступать к установке основных динамиков:

Дальнейшие действия направлены на установку динамиков:

Чтобы не запутаться, провода маркируют.
После разводки проводки, проверяют её на предмет возможного замыкания на кузов с помощью мультиметра. Проверив и убедившись в том, что КЗ нет, приступают к измерению сопротивлений динамических головок (нормой считается 3–4 Ом).

Завершающим этапом является проверка и настройка системы. При правильной работе можно крепить на место снятую ранее обшивку, устанавливать накладки на динамики, представляющие собой защитные сеточки с ободами.

Видео: установка динамиков в двери на примере ВАЗ 2113

Некоторые автолюбители задаются вопросом, каким образом подключить 6 динамиков к магнитоле? Есть два варианта:

Приобрести усилитель на 2 канала.
Выполнить последовательное подключение с задними либо передними динамиками. В этом случае магнитола не выйдет из строя, хоть звук и будет тише из-за более высокого сопротивления.

Эстрадные и бытовые колонки в авто

Устанавливая в машину эстрадные динамики, нужно понимать, что такая акустика предназначена по большей части для открытых пространств и по качеству звучания будет проигрывать той же компонентной системе. Поэтому прежде чем приобретать такие колонки, задумайтесь, а нужны ли вам они? Кроме этого, многие задаются вопросом установки компьютерной акустики в машину. Можно подключить как бытовые, так и компьютерные колонки. В том случае, если акустика активная, потребуется на плате блока питания системы найти точки, где подаётся напряжение на усилитель и выполнить соответствующее подключение от аккумулятора. Вопросов в соединении бытовых колонок с магнитолой возникать не должно: подключаем напрямую с головного устройства либо через усилитель мощности. Однако такие устройства имеют, как правило, большие габариты и будут не очень красиво смотреться в салоне.

Правильно выбрав место и выполнив надёжно монтаж всех элементов системы, качество звука будет только радовать. Стоит учитывать, что динамики при работе не должны ничем прикрываться: для нормального распространения звуковой волны необходимо свободное пространство. Таким образом, следуя описанным пошаговым действиям, к услугам специалистов можно не обращаться.

Инструкция как подключить пищалки к авто пошагово

Каждый автомобилист хочет, чтобы в машине было комфортно и удобно. Один из элементов комфорта, с которым приятнее находиться в авто – музыка. Поэтому автовладельцы пытаются всячески улучшить аудиосистему и устанавливают разнообразное дополнительное оборудование. Один из элементов, помогающих улучшить звук – колонки и качественная аудиосистема. Среди многообразия систем, есть динамики, называемые твитерами или пищалками, которые устанавливаются в дополнение акустики или отдельно. Но как правильно установить колонки, и куда подключать это оборудование знает не каждый автовладелец.

Твитер-пищалка в авто

Предназначение

Главной целью установки пищалок является воспроизведение высоких частот. Представляют собой небольшие колонки, которые устанавливаются в передней и задней части авто (или в одной из них), в зависимости от аудиосистемы. Для максимального эффекта используются в составе многокомпонентных аудиосистем, но можно найти в розничной продаже (например, от фирмы Пионер). К плюсам динамиков относят лёгкость в установке — правильно подключить пищалки может каждый автовладелец.

Колонки для лучшего звучания

При монтаже в акустические системы автомобилисты устанавливают твитеры через кроссовер – это устройство, обеспечивающее рабочие диапазоны для колонок. Он разделяет частоты при работе с многокомпонентной аудиосистемой. Это позволяет добиться максимального эффекта от системы и обеспечить высококачественное качество звука в машине.

Подключить пищалки к кроссоверу достаточно просто, и для этого, нужно только ознакомиться с инструкцией аудиосистемы. Но бывают случаи, когда подключить пищалки в авто необходимо напрямую к магнитоле.

Подключение твитеров к магнитоле

Внимание: установка твитеров без кроссовера или других фильтров может повлиять на качество звучания! С магнитолы сигнал выходит одинаковый, и распределяться по частотам не будет. Так подключать динамики не рекомендуется, но возможно.

Допускается подключить пищалки к колонкам, которые уже установлены. Для этого потребуется фильтр 1-го порядка (конденсатор). Ёмкость будет зависеть от установленных динамиков и в каждом конкретном случае подбирается индивидуально.

Правила подсоединения

Требования перед подключением

Чтобы правильно установить твитеры в автомобиль, перед монтажом требуется выполнить ряд действий:

Выбрать места, куда будут устанавливаться динамики. Из-за размеров их чаще всего устанавливают в двери, по краям торпеды или на стойках лобового стекла. Большей популярностью пользуется установка в дверях из-за возможности установки акустического подиума.
Измерить размер колонок, и перенести размеры на место установки. Если для установки на торпеду хватит двухстороннего скотча, то для установки колонок в двери потребуется точность и новые отверстия.

Подобрать провода. Иногда это не требуется, и в комплекте идут кабели с подходящим поперечным сечением (оптимально подходящее – 1.5-4мм 2 ), но в большинстве случаев, в комплекте с акустикой идут провода, непригодные для стабильной работы дополнительных колонок (0.25-0.5мм 2 ). Если не подобрать новые кабели – это может грозить не только плохим звучанием и искажением звука, но и коротким замыканием в будущем. При установке рекомендуется использовать медные провода.
Требуется сделать шумоизоляцию дверей (если они выбраны для установки). Это делается для повышения качества звучания колонок. Снятие обшивки и другие действия необходимо производить максимально осторожно, чтобы ничего не повредить.

Инструменты

Чтобы подключить пищалки к магнитоле или к кроссоверу потребуются:

кабель;
гофра;
измерительное устройство (мультиметр);
изоляция;
дрель;
отвёртки;
кусачки;
прокладочные кольца.

Установка и подключение

Чтобы выполнить монтаж, и установить колонки требуется сделать следующее (примером взята установка в дверях):

После снятия обшивки с дверей в месте, где будет устанавливаться колонка, проделывается отверстие соответствующего диаметра.
Далее необходимо проложить провода. Если отверстия для них отсутствуют – их необходимо сделать самостоятельно, используя дрель. Требуется исключить контакт кабеля с металлическими частями автомобиля (для этого необходимо использовать гофру или прокладочные кольца). В большинстве случаев провода укладываются параллельно штатной проводке – это позволяет избежать проблем в будущем и добиться максимальной безопасности. В дверях необходимо укладывать провода так, чтобы при открытии и закрытии двери кабель проворачивался, а не изгибался. После проведения проводов требуется провести проверку мультиметром на наличие коротких замыканий (измерить сопротивление, которое должно составлять 3-4 Ом).
Динамик крепится к обшивке на двухсторонний скотч.
Выполнив все вышеописанные действия, требуется правильно подключить колонки к системе. Необходимо помнить, что возможны разные способы подключения, но рекомендуется подключать колонки к кроссоверу или фильтру частот для того, чтобы достичь лучшего звучания. Ещё один рекомендуемый способ – подключение через усилитель. Потребуется протянуть провода от него до пищалок. Подключение необходимо осуществлять только по схемам подключения (в зависимости от способа) и не отклоняться от них.
Требуется проверить работу оборудования и провести его настройку. Если всё сделано правильно – устройства будут работать нормально.
Установить разобранные детали на место и закрепить.

Внимание: при установке необходимо маркировать провода, чтобы в них не запутаться, грамотно изолировать все контакты и брать кабель с небольшим запасом!

Итог: установить твитеры в автомобиль не сложно и это может сделать любой автовладелец. Но если соответствующего опыта нет, а изучать самостоятельную установку не хватает времени или есть сомнения в успехе – лучше обратиться к специалистам или в автосервис.

Конденсатор для вч динамика

В многополосных акустических системах, кроме динамиков обязательно ставятся частотные фильтры. Это необходимо чтобы разделить полосу звука в зависимости от типа громкоговорителя. Все динамики можно разделить на следующие группы:

Низкочастотные
Среднечастотные
Высокочастотные
Широкополосные

Самые простые акустические системы, состоящие из одного широкополосного динамика, фильтров не имеют, но и диапазон воспроизведения такой системы невелик. Он может составлять 40-50 Гц – 12-16 кГц. Хорошие акустические системы включают в себя три динамика с разделением сигнала, поступающего от усилителя на три следующие полосы:

НЧ – 20 Гц-500 Гц
СЧ – 200 Гц-7000 Гц
ВЧ – 2000 Гц-22000 Гц

Разделение звукового сигнала на отдельные полосы осуществляется с помощью пассивных LC фильтров. Подключение ВЧ динамиков через конденсатор связано с необходимостью ограничения мощности на частотах, определяемых ёмкостью конденсатора. Дело в том, что высокочастотные «пищалки» имеют маленькие размеры и соответственно маленький диффузор, сделанный из твёрдого материала. Большая мощность низких частот может повредить высокочастотную динамическую головку. Кроме того «низы» воспроизводимые «пищалкой» будут звучать с сильными искажениями, нарушая всю звуковую картину.

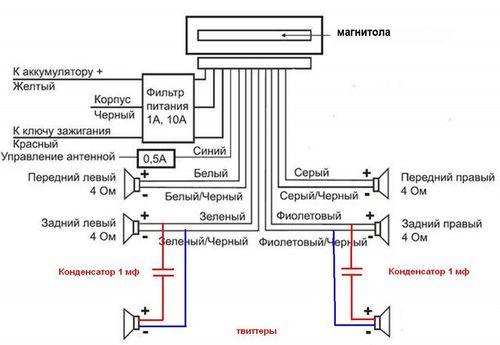

Как подключить ВЧ динамик через конденсатор

Схема подключения ВЧ головки, состоящая только из одного конденсатора называется фильтром или пассивным кроссовером первого порядка. Он называется «High-passfilter» и работает следующим образом. Ёмкость конденсатора определяет полосу среза. Это не означает, что звуковые частоты, располагающиеся ниже уровня среза, не будут воспроизводиться высокочастотным громкоговорителем.Кроссовер первого порядка имеет чувствительность 6 dB (децибел) на октаву. Октава это в два раза меньше или больше. Если величина среза равна 2 000 Герц, то частота, лежащая на октаву ниже, то есть 1 000 Герц будет воспроизводиться с уровнем на 6 dB меньше, снижение уровня на 500 Герц будет уже – 12 dB и так далее.

Исходя из размеров и жёсткости диффузора высокочастотного громкоговорителя, можно считать, что низкие частоты не окажут существенного влияния на воспроизведение ВЧ диапазона. Существуют более сложные кроссоверы второго порядка, в схему которого, кроме конденсатора, входит дроссель. Они обеспечивают снижение мощности в 12 децибел на октаву, а фильтры третьего порядка позволяют получить спад в 18 децибел на октаву.

Какой конденсатор ставить на ВЧ динамик

Для получения качественного звучания акустических систем, нужно очень тщательно подходить к выбору конденсатора. Какой конденсатор нужен для динамика ВЧ. Китайские производители недорогих колонок ставят последовательно с катушкой высокочастотного динамика электролит ёмкостью 2-10 мкф.

Изделия такого типа являются полярными и по определению предназначены для работы в цепях постоянного тока. На переменном токе они ведут себя не совсем корректно, поэтому для подключения высокочастотного динамика в акустической системе из двух или трёх громкоговорителей нужно использовать плёночные изделия соответствующей ёмкости. Если имеется недорогая акустическая система китайского производства, то достаточно вскрыть её, и заменить электролит, на полипропиленовый или бумажный конденсатор, чтобы почувствовать разницу.

Если необходимой ёмкости нет, то нужные конденсаторы для ВЧ динамиков собираются из нескольких изделий, соединённых параллельно.Из отечественной продукции можно использовать К73-17 и К78-34. Это лавсановые и полипропиленовые изделия. Тип К78-34 специально разработан для установки в фильтры высококачественных акустических систем. Он корректно работает на частотах до 22 кГц при выходной мощности колонок до 220 ватт с динамиками 4 Ом.

Чтобы правильно подобрать конденсатор для ВЧ динамика 4 Ом нужно знать его резонансную частоту. Высокочастотные головки могут иметь сравнительно низкую резонансную частоту порядка 800-1 200 Гц, но у большинства «пищалок» резонанс будет на 2 000-3 000 Гц. Величины конденсаторов для разных уровней среза к динамику 4 Ом выглядят следующим образом:

5 000 Гц – 8,0 мкф
6000 Гц – 6,5 мкф
8000 Гц – 5,0 мкф
9000 Гц – 4,4 мкф

Обрезать полосу, с помощью фильтра первого порядка, нужно выше резонанса, в противном случае колонка будет неприятно вибрировать при воспроизведении звука. Рекомендуется, чтобы частота среза фильтра примерно в два раза превосходила величину резонанса высокочастотного громкоговорителя.
