Ямз 238 объем охлаждающей жидкости

Описание модели ЯМЗ-238 Л (238 Л)

Число цилиндров: 8
Диаметр цилиндра, мм: 130
Ход поршня, мм: 140
Рабочий объем цилиндров, л: 14,86
Номинальная мощность, кВт (л.с.): 220,5 (300)
Частота вращения коленчатого вала при номинальной мощности, мин -1 : 2100
Максимальный крутящий момент, H·м (кгс·м): 1088 (110)
Частота вращения коленчатого вала при максимальном крутящем моменте, мин -1 , не более: 1500
Частота вращения коленчатого вала двигателя на холостом ходу, мин:
– минимальная: 550–650
– максимальная: 2275

Габаритные размеры, мм:
– длина: 1356
– длина со сцеплением и коробкой передач: 2384
– ширина: 1030
– высота: 1106

Масса не заправленного двигателя в комплектности поставки, кг:
– без сцепления и коробки передач: 1150
– со сцеплением, без коробки передач и картера сцепления: 1220
– со сцеплением и коробкой передач: 1600

Способ смесеобразования: Непосредственный впрыск.
Топливоподающая аппаратура: Разделенная.
Топливный насос высокого давления: Восьми плунжерный, приспособлен для работы на маловязких топливах.
Регулятор частоты вращения: Центробежный, всережимный.
Форсунки: Закрытые, с многодырчатым распылителем.
Турбокомпрессор: Турбина радиальная центростремительная; компрессор центробежный с лопаточным дифузором.
Смазочная система: Смешанная: под давлением и разбрызгиванием, со струйным охлаждением поршней маслом.
Масляные фильтры: Три: грубой очистки с фильтрующим элементом из металлической сетки: Тонкой очистки – центробежный с реактивным приводом; фильтр турбокомпрессора – со сменным фильтрующим элементом.
Система охлаждения: Жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости; оборудована термостатическим устройством.
Пусковое устройство: Стартеры 25.3708 или СТ130А-01, постоянного тока, последовательного возбуждения с электромагнитным приводом. Номинальная мощность 8,1 кВт (11 л. с.)
Генератор: Г-287Е, трехфазный, синхронный, переменного тока. Номинальное напряжение 14В, выпрямленный ток 85А.
Сцепление: ЯМЗ-238Н. двухдисковое, сухое, фрикционного типа, с периферийным положением нажимных цилиндрических пружин.
Коробка передач: ЯМЗ-238Б, механическая, трехходовая, восьмиступенчатая, двухдиапазонная.

Сколько масла в двигателе ЯМЗ

За все время существования двигатель ЯМЗ-238 претерпел множество модификаций, но базовая конструкция осталась практически неизменной. Этот силовой агрегат считается одним из самых надежных и мощных для грузовой и сельскохозяйственной спецтехники.

Объем масла в двигателе — важнейшая характеристика, при несоблюдении которой нормальная работа агрегата невозможна. Этот показатель тесно связан с такими данными, как количество рабочих часов до замены и класс смазочных материалов, рекомендованный в инструкции.

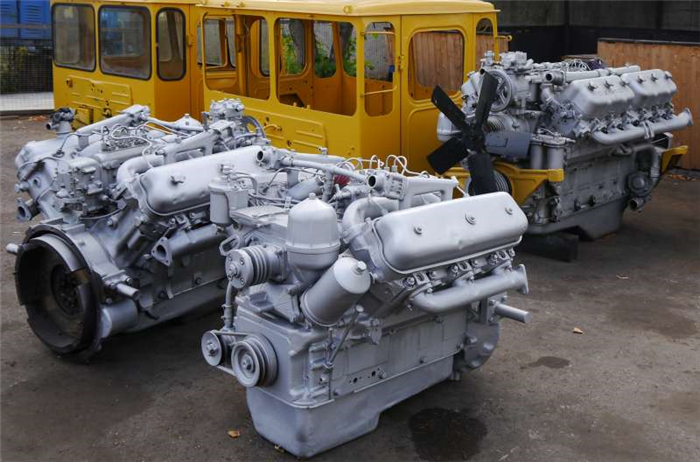

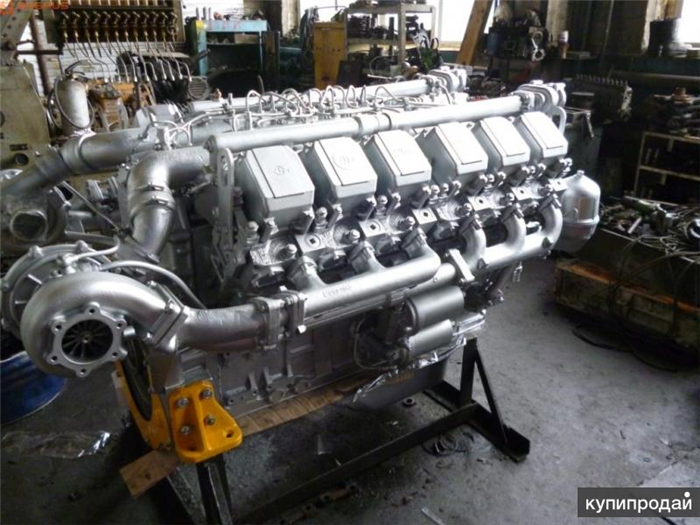

История и характеристика ЯМЗ 238

Ярославский моторный завод выпускает целую линию двигателей, прообразом которых можно считать ЯМЗ 238. Выпуск этого двигателя начат в 1962 году. Он стал улучшенным вариантом собиравшегося ранее ЯМЗ 236 (шестицилиндрового), однако еще долгие годы оба силовых агрегата продолжали активно использоваться паралельно друг с другом. У семейства много общих черт: конструктивные особенности, принципы работы, аналогичные технические показатели. Позже появились ЯМЗ 530 — четырех- и шестицилиндровые рядные моторы, как дизельные, так и газовые.

Моторы ярославского завода служат на мощных грузовиках МАЗ, Уралах, КрАЗ, тракторах и комбайнах, речных и морских катерах, а также дизельных электростанциях. Благодаря своей надежности и неприхотливости двигатель до сих пор остается востребованным, его производство продолжается. Новейший вариант ЯМЗ-238/Евро-0 Турбо отличается наличием турбины. Помимо иных конструктивных улучшений он оснащен жидкостно-масляным теплообменником и топливным насосом высокого давления.

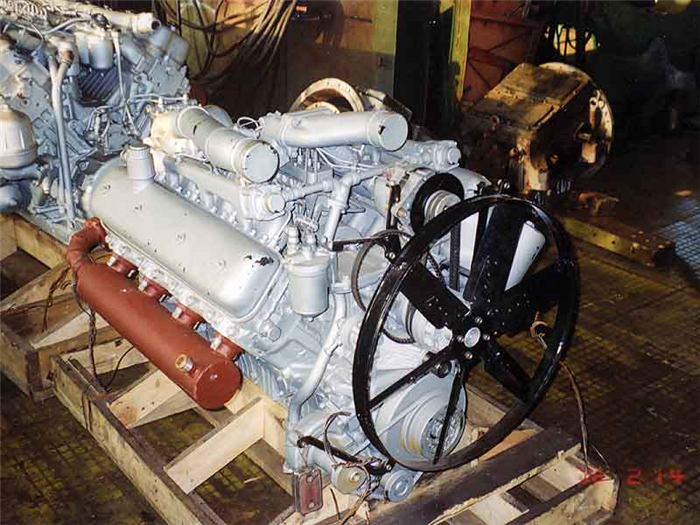

По конструкции силовой агрегат ЯМЗ-238 представляет собой восьмицилиндровый V-образный двурядный корпус из низко-легированного серого чугуна, угол развала у этого мотора — 90°.

Основные конструктивные особенности и технические характеристики:

  • смещение рядов цилиндров относительно друг друга на 35 мм;
  • рабочий объем 14,85 л;
  • без наддува;
  • мощность от 180 до 240 л.с.;
  • расход топлива (100% мощ.) – 227 г/кВт час.

Масла для ЯМЗ

Сильная сторона двигателя ЯМЗ 238 — тщательно продуманная и безотказно работающая система масляной смазки всех узлов. Здесь применена смешанная схема, ее принцип действия заключается в том, что коренные и шатунные подшипники, находящиеся в ключевых узлах агрегата — распределительном и коленчатом валу — смазываются под давлением. Также обслуживаются втулки верхней головки шатуна, промежуточной шестерни маслонасоса, втулки коромысел клапанов, втулки толкателей и сферические опоры штанг. Остальные элементы — зеркало цилиндров, подшипники качения, зубчатые передачи и кулачки распределительного вала не требуют такого количества смазки и обслуживаются путем разбрызгивания. На стенах блока цилиндров предусмотрена система масляных каналов для подведения смазки к узлам и фильтрам механизма.

Читать еще:  Угловая скорость вращения ротора

Согласно инструкции для обслуживания моторов серии 238 используется дизельное масло ГОСТ 5304-54. Также в сопровождающих документах можно обнаружить рекомендации по применению моторных масляных присадок, которые улучшают функционирование заправляемого в двигатель масла.

Основные элементы системы смазки ЯМЗ 238:

  • стандартный масляный насос шестерёнчатого типа;
  • центробежный фильтр тонкой очистки масла с реактивным приводом;
  • полнопоточный масляный фильтр на основе металлической сетки со сменным фильтрующим элементом.

Характеристика заправочных емкостей ЯМЗ 238

Для двигателя ЯМЗ 238 используется смазочная система смешанного типа с «мокрым» картером.

Уточнить, сколько масла потребуется залить в двигатель ЯМЗ 238, можно ориентируясь на размеры заправочных емкостей агрегата. В частности, система смазки обладает объемом 32 л масла.

Система охлаждения мотора без радиатора требует 20 л смазочных материалов. Топливному насосу достаточно 0,2 л, емкость воздушного фильтра — 1,4 л. Регулятора у 238 модели в отличие от 236, нет.

Измеряется объем масла в двигателе ЯМЗ 238 при помощи специального щупа с отметками «максимум» и «минимум». За один раз заливают 24-28 л, при том что рабочий объем системы смазки этого силового агрегата достигает 32 л. если в ходе работы давление масла в системе оказывается повышено более, чем до 520 кПа (5,2 кгс/кв.см.), происходит возврат излишек смазочных материалов по масляной магистрали и одновременная очистка фильтрами.

Техобслуживание и ремонт ЯМЗ 238

Сервисное обслуживание двигателя ЯМЗ 238 рекомендовано проводить через 20 000 — 25 000 км пробега. Давление масла при проверке должно давать показатели 4-7 кгс/см2 на прогретом двигателе. Показатель одинаковый для атмосферных и турбо-систем. Смена смазочных материалов необходима при ТО по графику, а также при появлении потеков, дыма, стуков при работе мотора, при этом ёмкость различных систем различается, как и сроки замены.

Ознакомиться с технологией обслуживания силовых агрегатов можно в руководстве по ремонту и эксплуатации, разработанному заводом-изготовителем. В комплекс обязательных операций при проведении ТО двигателя внутреннего сгорания ярославского завода входят следующие манипуляции:

  • замена масла;
  • проверка и замена фильтров:
    • фильтр тонкой очистки,
    • фильтр грубой очистки,
    • фильтры очистки топлива,
    • экофильтр системы выхлопа,
    • воздушный фильтр;
  • регулировка клапанов;
  • очистка форсунок;
  • проверка и отладка топливного насоса.

Важно: двигателю ЯМЗ 238 срочно нужен ремонт, если во время работы появился синий дым. Это говорит о том, что горит смазочный материал.

Ямз 238 объем охлаждающей жидкости

Система охлаждения двигателя (рис. 1) — жидкостная, циркуляционная, включающая в себя водяной насос, жидкостно-масляный теплообменник, вентилятор, термостаты

Кроме того, система охлаждения включает водяной радиатор, охладитель наддувочного воздуха типа “воздух-воздух” и дистанционный термометр, устанавливаемые на автомобиле.

Во время работы двигателя циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.

Из водяного насоса 1 жидкость поступает в поперечный канал 15 и далее по правому продольному каналу 4 в водяную полость правого ряда цилиндров, а в левый ряд цилиндров – через впускной патрубок жидкостно-масляного теплообменника 13, охлаждая масло в двух элементах, далее в левый продольный канал.

Читать еще:  Что обозначает дорожный знак кирпич

Для того чтобы охлаждающая жидкость проходила через жидкостно-масляный теплообменник, в переднюю крышку шестерен распределения запрессована заглушка 12.

Далее охлаждающая жидкость из водяных полостей цилиндров по направляющим каналам поступает в головки цилиндров к наиболее нагретым поверхностям – выпускным каналам и стаканам форсунок и затем собирается в водосборных трубах 6.

При нагреве холодного двигателя каналы, соединяющие водосборные трубы с радиатором, перекрыты клапанами термостатов 9.

Охлаждающая жидкость циркулирует по тройнику с соединительными трубками 10 и перепускной трубке 11 к водяному насосу, минуя радиатор, что ускоряет прогрев двигателя.

По достижении охлаждающей жидкостью температуры 80˚ С клапаны термостатов открываются, нагретая жидкость поступает в водяной радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором 14, после чего снова идет к водяному насосу.

Когда температура охлаждающей жидкости понижается, термостаты автоматически направляют весь ее поток непосредственно к водяному насосу, минуя радиатор.

Таким образом, посредством термостатов обеспечивается оптимальный тепловой режим работы двигателя.

Водяной насос

Водяной насос центробежного типа, установлен на передней стенке блока цилиндров и приводится во вращение клиновым ремнем от шкива, установленного на переднем конце коленчатого вала.

Конструкция водяного насоса приведена на рисунке 2. В чугунном корпусе 7 насоса вращается напрессованная на валик 4 крыльчатка 10, создающая поток охлаждающей жидкости.

Валик насоса установлен на двух шарикоподшипниках 3 с односторонним уплотнением.

Полость подшипников при сборке насоса заполняется смазкой Литол-24 ГОСТ 21150-87 на весь срок службы насоса без дополнительной смазки.

Уплотнение подшипниковой полости насоса осуществляется торцевым самоподжимным уплотнением.

Для контроля за герметичностью торцевого уплотнения в корпусе насоса имеется дренажное отверстие «Б». Шкив привода 1 напрессован на валик насоса.

Водяной насос имеет маркировку на корпусе 236-1307010-Б1.

По ремонту водяного насоса смотрим статью «Ремонт водяного насоса МАЗ».

Техническое обслуживание системы охлаждения

Для обеспечения нормальной работы двигателя выполнять следующие требования:

1. Заполнять систему охлаждения рекомендованными специальными низкозамерзающими жидкостями или в исключительных случаях на непродолжительное время чистой мягкой водой.

2. Заливать охлаждающую жидкость через воронку с сеткой, пользуясь чистой посудой.

3. Следить за температурой охлаждающей жидкости, поддерживая ее в пределах 75 – 90ºС.

4. Во избежание появления деформаций головок и рубашки блока цилиндров охлаждающую жидкость в систему охлаждения прогретого двигателя доливать постепенно и обязательно во время его работы.

5. Если система охлаждения заполнена водой, то регулярно промывать систему охлаждения чистой водой с помощью специального промывочного пистолета, а при отсутствии его – сильной струей чистой воды, желательно пульсирующей.

Систематически удалять накипь из системы охлаждения.

6. При применении в качестве охлаждающей жидкости «Тосола» необходимо периодически следить за его цветом.

Если «Тосол» приобретает красно-бурую окраску, то это свидетельствует о его агрессивности по отношению к конструктивным материалам деталей двигателя. В этом случае «Тосол» необходимо заменить, промыв перед этим систему охлаждения.

7. Следить за исправностью торцового уплотнения крыльчатки водяного насоса, имея в виду, что охлаждающая жидкость, просачивающаяся в подшипники водяного насоса, выводит их из строя.

О неисправности торцового уплотнения свидетельствует течь воды из дренажного отверстия (рис. 4) на корпусе водяного насоса, закупоривать которое нельзя.

Насос с неисправным уплотнением подлежит ремонту.

8. В случае нарушения температурного режима проверить исправность термостатов и их прокладок.

Температура начала открытия основного клапана термостата должна быть 80 ± 2ºС (указана на корпусе термостата).

Клапан должен открываться полностью, перемещаясь не менее на 8 мм от его седла. Неисправный термостат заменить новым.

9. Для исключения размораживания радиатора, при эксплуатации в зимних условиях система охлаждения двигателя при применении термостатов с дренажным клапаном должна быть заправлена только низкозамерзающей жидкостью.

Читать еще:  Троит двигатель рено клио

Указанные термостаты имеют обозначение Т117-06 или ТС107-06М1, выполнены из нержавеющей стали (вместо латуни на ранее применявшихся термостатах) и устанавливаются на двигатели с марта 2007 г.

Удаление накипи из системы охлаждения

Накипь из системы охлаждения удалять раствором технического трилона Б (ТУ 6-01-634–71) в воде концентрации 20 г/л.

Трилон – порошок белого цвета, не ядовит, легко растворяется в воде, не вызывает вспенивания воды при ее нагреве и кипячении.

Раствор трилона заливать в систему охлаждения.

После одного дня работы двигателя (не менее 6–7 ч) отработанный раствор слить и залить свежий.

Промывку продолжать в течение четырех–пяти дней. После окончания промывки в систему охлаждения залить воду, содержащую 2 г/л трилона.

При отсутствии трилона Б накипь из системы охлаждения допускается удалять раствором, состоящим из кальцинированной (стиральной) соды в количестве 0,5 кг на 10 л воды и керосина 1 кг на 10 л воды.

Раствор залить в систему охлаждения на 24 часа, из которых двигатель не менее 8 часов должен работать на эксплуатационном режиме, после чего слить раствор в горячем состоянии, а после охлаждения двигателя промыть систему охлаждения чистой водой.

Проверка уровня охлаждающей жидкости (воды) в систе­ме охлаждения.

Откройте (на охлажденном двигателе) пробки радиатора и заливной трубы подо­гревателя. Нормальный уровень жидкости (при открытом кране отопителя кабины) должен быть на уровне верхней кромки охлаждающих трубок радиатора.

В качестве охлаждающей жидкости применяют концентрированный низкозамерзающий Тосол-А (он ядовит), разбавленный мягкой и чистой водой в пропорции, за­висимой от климатической зоны эксплуатации автомобиля (см. таблицу).

Ямз 238 объем охлаждающей жидкости

Центральный офис:
Адрес: 196240, Россия, Санкт-Петербург,
ул. Предпортовая, д.10

Карта смазочных материалов серийных автомобилей

Рекомендации по заправке или

смазке узла или агрегата

Заливайте масло до кромки контрольно-

не ниже минус 30°С)

не ниже минус 45°С)

температуре не ниже

Заливайте масло до кромки контрольно-

заливного отверстия на картере моста

не ниже минус 30°С)

не ниже минус 45°С)

Заливайте масло до кромки

не ниже минус 30°С)

не ниже минус 45°С)

Основные марки масел

ЛУКОЙЛ-Супер (SAE 15W-40,API CF-4/SG)

ТУ 0253-075-00148636-99 с изм. 1…6

ЛУКОЙЛ-Авангард(SAE 15W-40,API CG-4/SJ)

ТУ 0253-102-00148636-00 c изм.1…4

СпектролЧемпион(SAE 15W-40,API CF-4/SG)

Двигатель ЯМЗ-236М2 и

Обозначение масляного фильтра

1. Масляный фильтр (элемент)

(для двигателей ЯМЗ-236М2, 238М2, 236НЕ-2)

2. Кольцо уплотнительное

* на а/м до 01.07.06г.выпуска объем масла был 8,5 л.

Карта смазочных материалов автомобилей дорожной серии

Наименование точки

Кол

Основные марки

Дублирующие марки

Норма

Рекомендации по заправке или

п/п

заправки

точек

заправки, л

смазке узла или агрегата

Картер двигателя:

Коробка передач

Средний мост:

Всесезонно: Масло ТМ5-18, SAE 80W/90 APJ GL-5 Славнефть ТМ-5, Лукойл-ТМ-5, Ангрол Супер Т

Заливайте масло до кромки контрольно-

Задний мост:

заливного отверстия на картере моста

Гидравлическое масло “Р” ТУ 38.1011282-89 Масло ВМГЗ (при температуре ниже минус 30ºС)

Масло веретенное АУ

Заливайте масло до кромки

Основные марки масел

Двигатель ЯМЗ-7601.10, ЯМЗ-7512.10

ЛУКОЙЛ-Супер (SAE 15W-40,API CF-4/SG)

ТУ 0253-075-00148636-99 с изм. 1…6

ЛУКОЙЛ-Авангард(SAE 15W-40,API CG-4/SJ)

ТУ 0253-102-00148636-00 c изм.1…4

СпектролЧемпион(SAE 15W-40,API CF-4/SG)

Фильтрующие элементы для двигателя ЯМЗ-7601.10, ЯМЗ-7512.10:

840.1012039-14 – элемент фильтрующий масляного фильтра (допускается замена на 840.1012039-15) – 1 шт. (Для двигателя ЯМЗ-7512.10 кол-во 2 шт.)

201-1117038-А2 -элемент фильтрующий фильтра тонкой очистки топлива -1 шт.

ЭФВ721.1109560-10 – элемент фильтрующий воздушного фильтра – 1 шт.
